    Bereslecht weer.
    Tuinwerkzaamheden uitgesloten wegens te nat.
    Je zou er depry van komen.
    Om dit te voorkomen kan een modelbouwer altijd terecht in zijn werkkamertje.
    Altijd wel iets voorhanden.
    Ik heb de spanten nu definitief op een werkplank gelijmd en heb vervolgens even de gordingen ingepast.
    Meten, aanpassen en nog eens meten.
    Ben er na veel vallen en opstaan de romp mooi te centreren.
    Alle wringspanningen uitgewerkt en staartvin uitgelijnd.

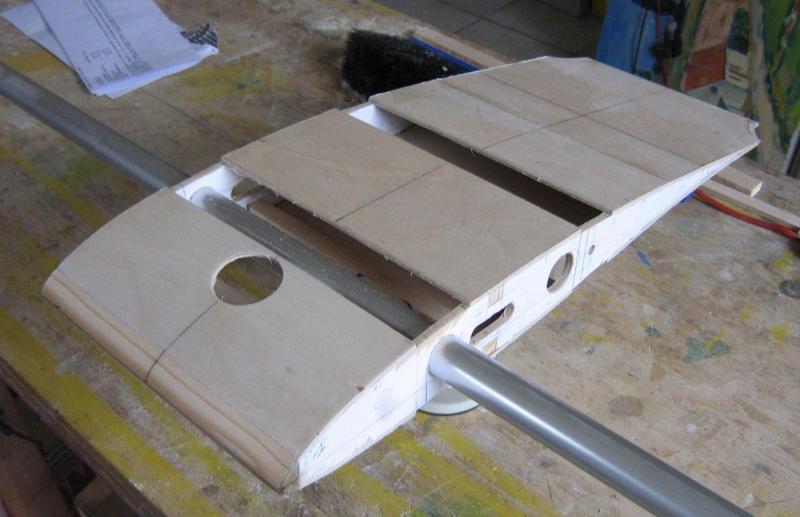

    Het middenstuk ook definitief ingelijmd na caissons aan de betrokken ribben te hebben aangebracht.
    Dit alles met de instelhoek van het profiel zeer nauwkeurig op te volgen.
    Het betreft een hoek van 1.8 graden van de hartlijn van het profiel.
    Hout is een levende materie en je kunt er een punthoofd van krijgen.
    Het was gisterennacht wel 3 uur voor ik er mee kllaar was.
    Mijn vrouw "ventje wat ben je daar weer zo laat weer aan het uitspoken."
    Vrouwen begrijpen dit moeilijk.
    Zolang iets scheef zat ging ik toch geen slaap vatten.

    Wij zullen doorgaan,

    Aurectar

    Laatst bewerkt door een moderator: 17 nov 2015
  2. SRS

    SRS

    Lid geworden:
    23 mei 2005
    Berichten:
    3.740
    Ik ken dat, had er gisteren ook last van... Voordat je het weet doe je geen oog dicht... Verder ben ik een trouwe volger van dit draadje... Goed werk heeft tijd nodig...

  3. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    En daarom is constructiemateriaal hout een uitdaging! :D
    Je leert de geheimen van hout pas kennen als iets fout gaat.
    Deze leermomenten zijn uiterst belangrijk voor het ontwikkelen van nieuwe vaardigheden.


    Gaaf project!
    Veel plezier met bouwen.

    Johannes

  4. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.462
    Locatie:
    Kortrijk
    mooie vooruitzichten


    Jahannes,

    Voorlopig wegens professionele verplichtingen weinig tijd om het project af te werken.
    Dit is niet altijd nadelig.
    De zaak even rustig observeren.
    Tijd om tussenin te reflecteren.
    Er borrelen dan altijd nieuwe ideeën op wat betreft de aanpak van de constructie.
    In juli en augustus komt daarin verbetering.
    Ik ben dan 2 maanden in verlof.
    Dan geven we er eens een lap op.
    Dus, mooie vooruitzichten.

    Mvg,
    Aurectar

  5. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.462
    Locatie:
    Kortrijk
    hoeveel lood

    [​IMG]



    [​IMG]

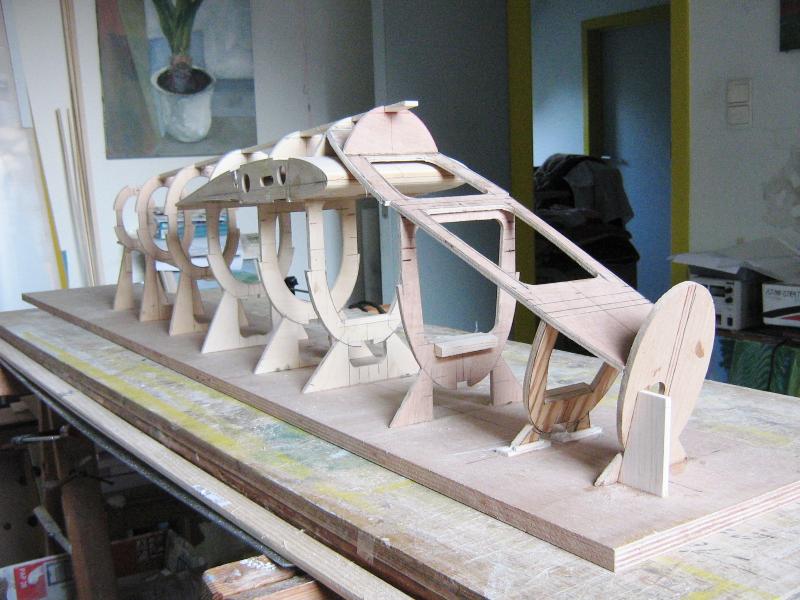

    Nu de gordingen er even weer afgenomen evenals het staartstuk.
    Dit laatste had ik nog niet aan de bouwplank gelijmd.
    De voorste spanten waar canopy op komt aan de bouwplank gelijmd.
    Alles mooi gecentreerd natuurlijk.
    In eerste spant (waar neus tegen komt) is gat geboord om koppeling bediening door te laten.
    Ik vraag me nu al af hoeveel lood ik in neus moet stouwen om boel in evenwicht te houden.
    Ik heb alle servo's romp reeds op bouwtekening gepositioneerd.
    De servo-platines komen er dra in.
    Nu ik nog overal goed aankan moet dit gebeuren.
    Dit wordt de volgende stap.

    Met hoeveel lood bedoel ik ietsje minder dan nodig.
    De overschot wordt toegevoegd bij de fijnafstelling op het einde.
    Het is een kwestie van de ruimte optimaal in te vullen nu nog alles mooi bereikbaar is, begrijp je.
    Planmatig denken, dus.

    Laatst bewerkt door een moderator: 17 nov 2015
  6. Peral

    Peral

    Lid geworden:
    7 okt 2007
    Berichten:
    690
    Locatie:
    Bennebroek
    Prachtig project Aurectar!
    Ik geniet mee.

    Patrick

  7. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.462
    Locatie:
    Kortrijk

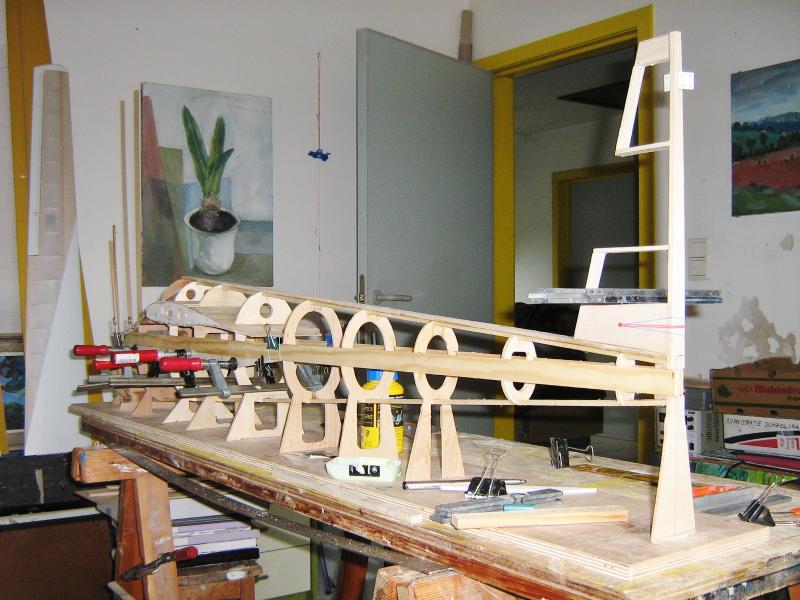

    Na een tijd radiostilte ten gevolge andere werkzaamheden heb ik de draad weer opgenomen.
    Het staartstuk wordt definitief op de bouwplank gelijmd.
    Evenals onder en bovenligger.
    Dit is niet zo spectaculair maar dit vereist toch de nodige aandacht.
    Het staartstuk moet loodrecht op de bouwplank staan.
    Dus heel wat meetwerk met winkelhaak.
    Om het geheel te verstevigen wordt een versterking aangebracht tussen de twee liggers.
    Een stukje triplex van 5mm doet daarvoor de dienst.
    Volgende stap zijn de flank-liggers in hardhout van 25mm op 4mm.

    Mvg,

    Aurectar


    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  8. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.462
    Locatie:
    Kortrijk

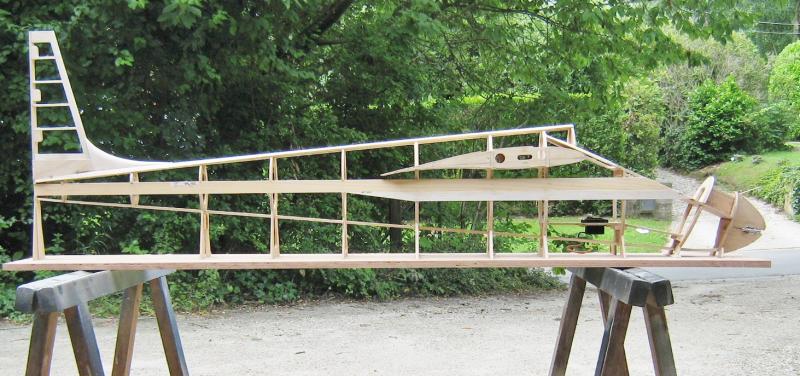

    Zoals u kunt zien zijn de boven, onder en zij-liggers definitief ingelijmd.
    Het werkstuk voelt al redelijk robuust aan.
    In tegenstelling tot deze constructie lopen mijn hardhouten zijliggers door van voor naar achter.

    Zie
    http://www.rcgroups.com/forums/showthread.php?t=425952

    Ik wil zo met geen breuklijn achter de wortelinplanting.
    Zou ook verre van logisch zijn.
    Ik weet niet van welke houtsoort mijn zij-liggers zijn maar je kunt ze praktisch niet kraken.
    Een latje uit de Brico.

    De vaste roervin begint ook al vorm te krijgen.
    Een balsablok van 20 doet hier de dienst voor inplanting hoogteroer.
    Nadien zal alles mooi ingedekt worden met 2mm.
    Waar de boringen voor het hoogteroer komen wordt dit triplex.
    Dit voor een optimale stevigheid.
    Volgende stap zal zijn het positioneren van de servo's.
    Nu alles nog goed bereikbaar is.
    Eens ingedekt kan dit moeilijk.

    Mvg,
    Aurectar



    [​IMG]



    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  9. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.462
    Locatie:
    Kortrijk
    neusflens

    [​IMG]

    [​IMG]

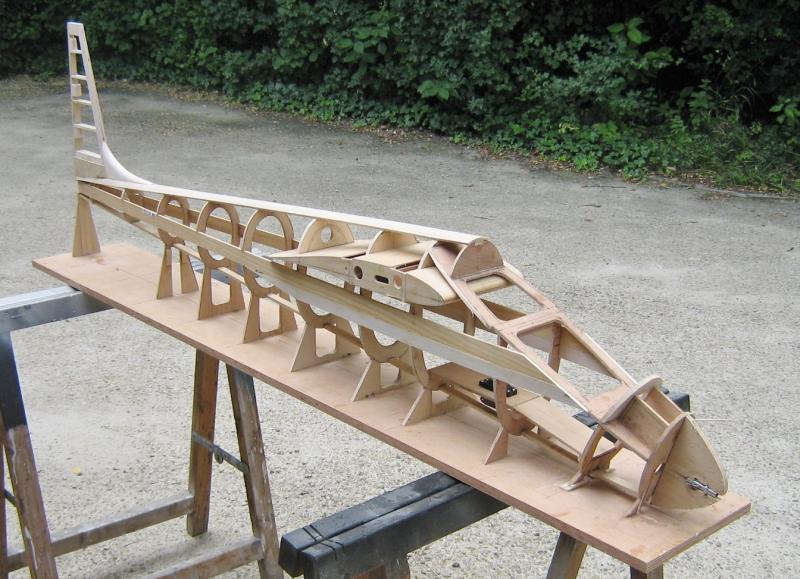

    Voor ik de staartvin indek met 2mm hard-balsahout toon ik jullie een paar beelden van de constructie.

    De neusflens waar de ontkoppelingshaak bevestigd is heb ik voorlopig met een tandenstoker gepositioneerd.
    Zo kan je moeiteloos al de lijnen van de mucha herkennen.
    De overgang van romp naar staartvin voelt zeer robuust aan.

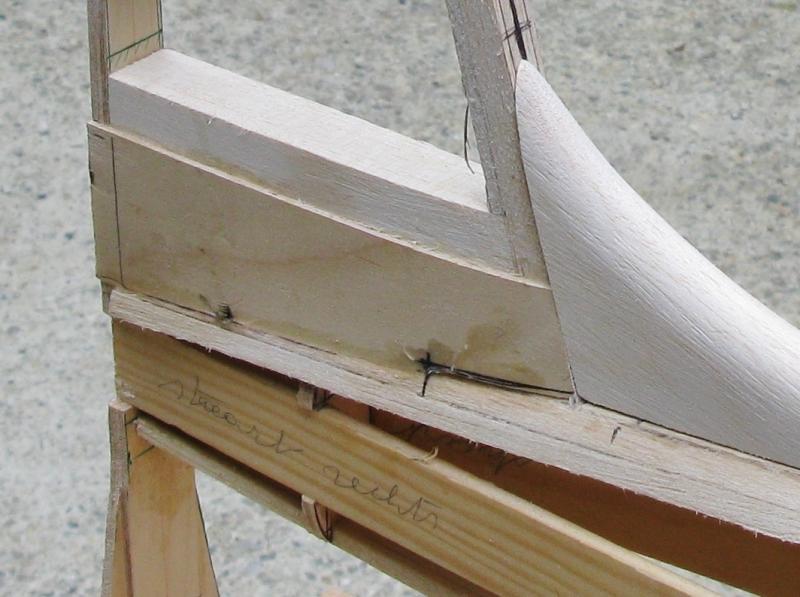

    Het hoekstuk om de vin te verstevigen heb ik gemoduleerd uit Balsa van 20mm.
