Bouwverslag OH LA LA------LA-7

Discussie in 'Vliegende schaalmodellen' gestart door mig 3, 12 feb 2016.

  1. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Oranje boven!

    Zoals vaker in mijn bouwverslag:

    Dubbele/driedubbele "dingetjes"

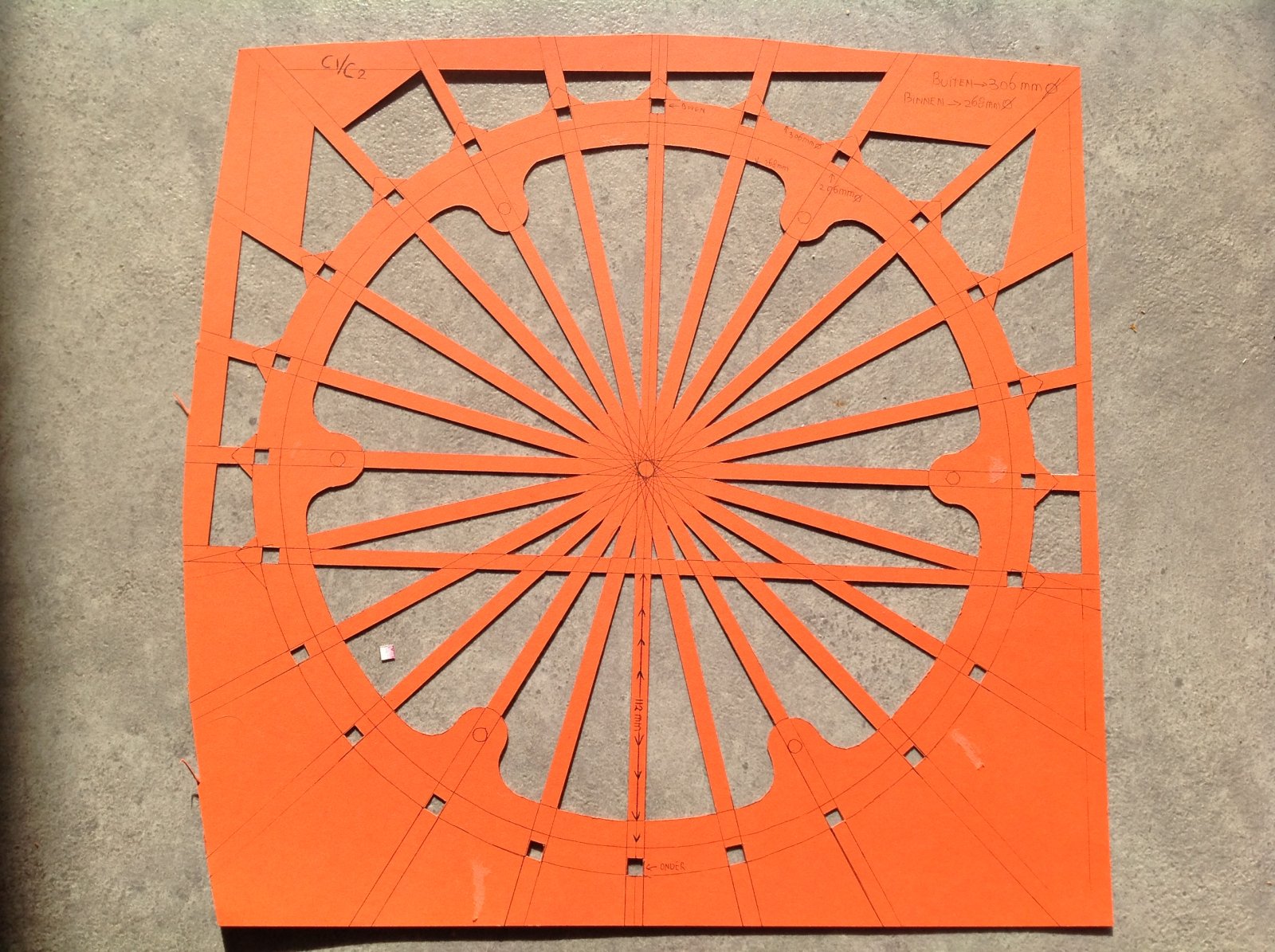

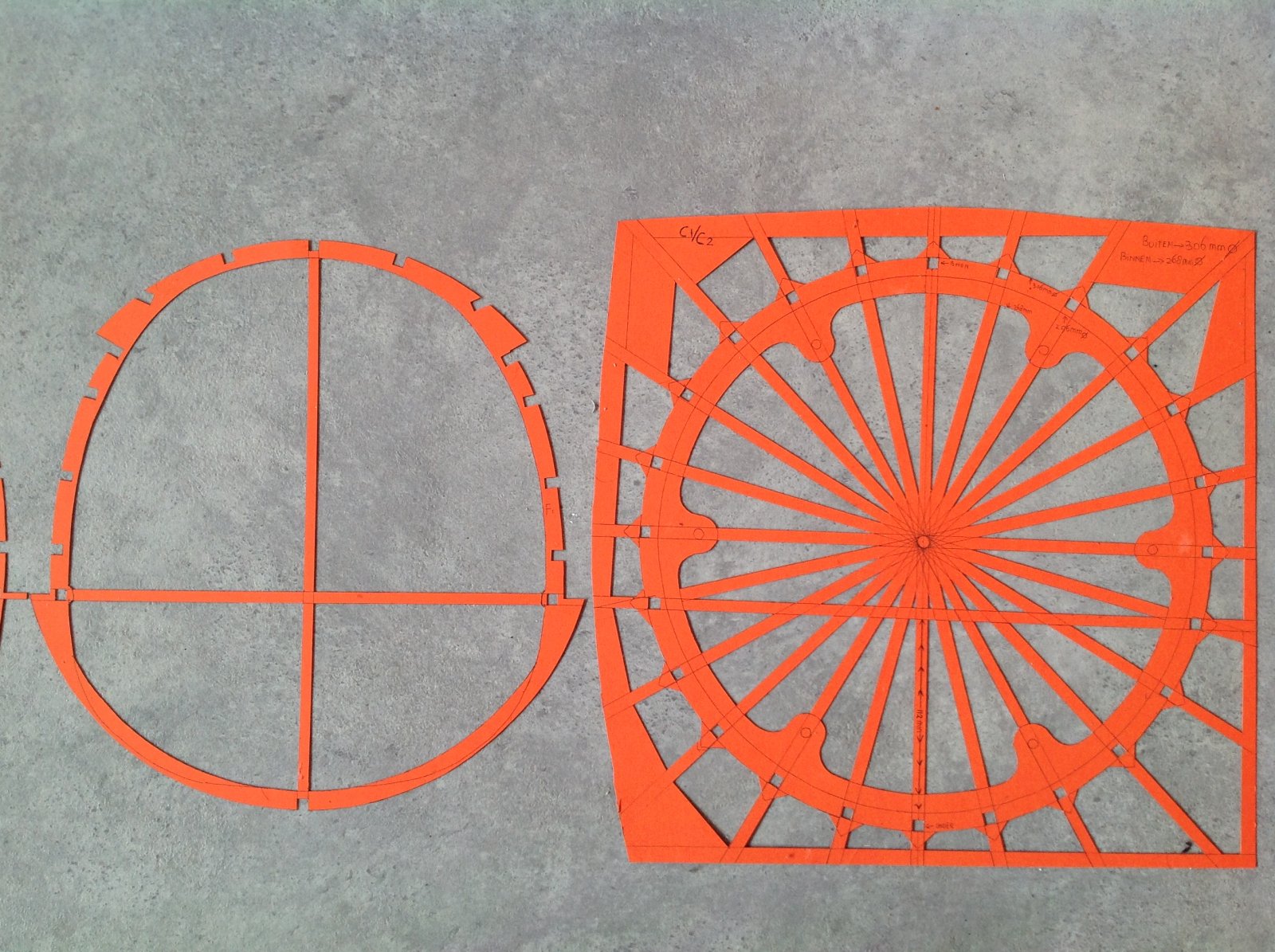

    De rood witte kleur van het motorkap-frame beviel mij niet.(allemaal te rommelig)
    De oranje kleur knalt er voor mij gewoon uit.
    Dus de komende week/weken weer figuurzagen om deze motorkap aan een
    verticale plaat te gaan bevestigen zodat ik een frame heb om met karton
    de toekomstige beplating op te gaan bouwen.

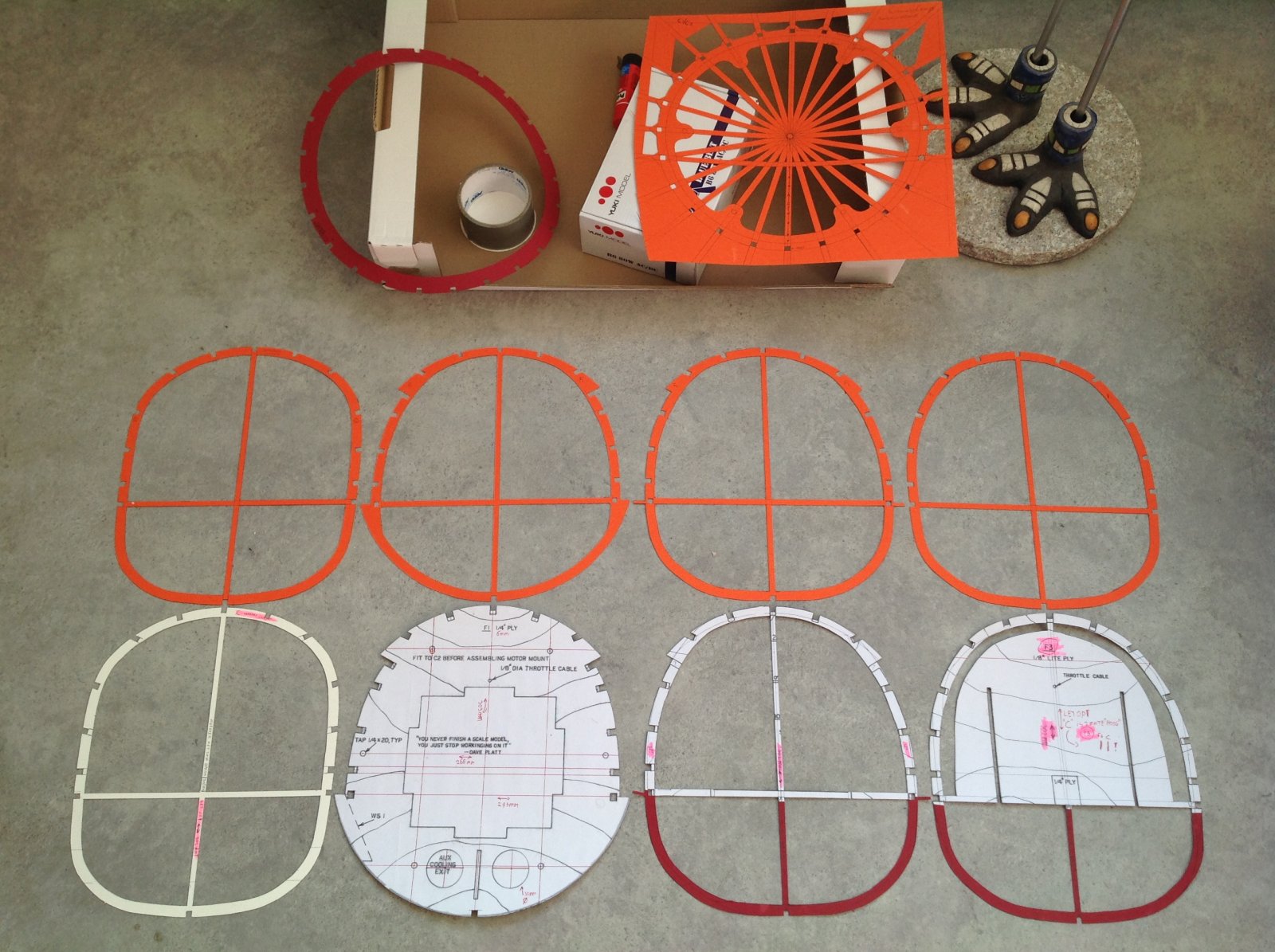

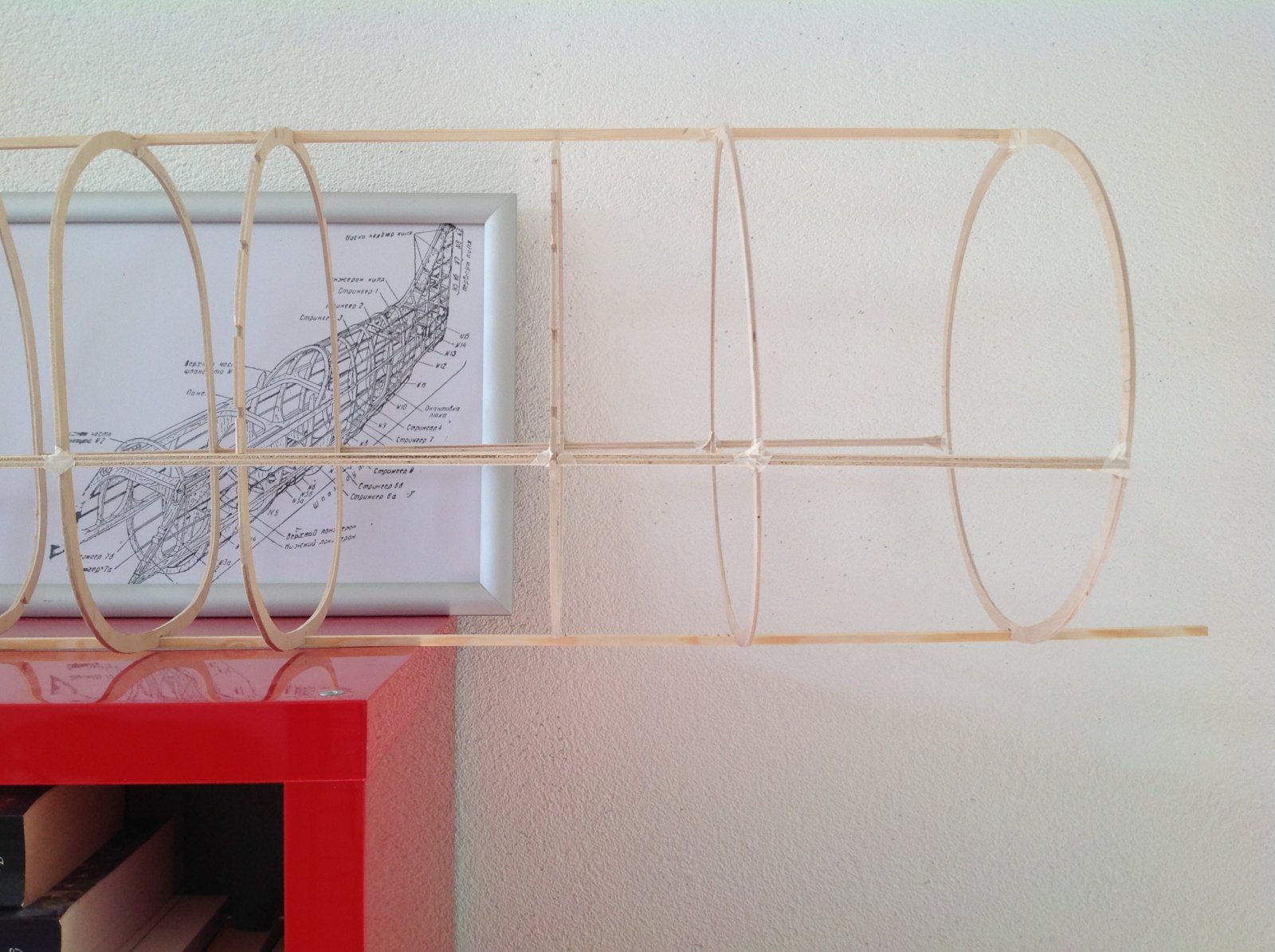

    IMG_4680.JPG IMG_4678.JPG IMG_4682.JPG

    Laatst bewerkt: 16 feb 2017
  2. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Ik was blijkbaar net te laat om een foto bij post 261 toe te voegen! IMG_4722.JPG IMG_4726.JPG IMG_4727.JPG IMG_4728.JPG IMG_4729.JPG IMG_4730.JPG
    Als alle stringers een beetje bij de rompformers passen kan ik mooi in de toekomst met het 2D digitale tekenprogramma de rompformers zo uittekenen
    zodat deze formers"aan het spit" geregen kunnen worden.(Rc Composit)

    En wil ik die 2D tekening al zover voorbereiden zodat de rompspanten als het ware worden "gevierendeeld" zodat de spanten voor het toekomstige 3D printer programma aan het spit geregen kunnen worden.
    https://www.scientias.nl/3d-printer-rendement-bijna-1000-5-jaar-uitstekende-investering/
    Dat betekent dus een la-7 romp van plastic in een 1/4 schaal! BAM!:eek:
    (2019 of zo...)
    Ik ga proberen in de "huisstijl" te blijven van het Tsjechische bedrijf wat al hard op weg is om in het 3D geprinte rc vliegtuig gebeuren een behoorlijke voetafdruk
    na te laten.

    Groet:Robin

    Laatst bewerkt: 16 feb 2017
  3. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.441
    Locatie:
    groningen
  4. Dickie

    Dickie Guest

    Daarmee verdwijnt een hoop houtbouw in de kliko.

    een vleugeltje defect even een nieuwe printen. ( lachen )

  5. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Ja,en het binnenwerk van het plastic 3D geprinte vliegtuig zo ontwerpen dat
    men het beschadigde deel in een "oogwenk"kan vervangen.

    Misschien een soort van draai/schuif/klik verbindings systeem.:rolleyes:



    Groet:Robin

  6. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Nadat ik afgelopen weekend verschillende 3D programma's had gedownload
    en bekeken met de daarbij allerlijhande frustraties van die zogenaamde proefversies omtrent het aantal dagen van die proefversies die bij bijvoorbeeld
    Van Illustrator cc van 7 dagen in één keer naar 0 dagen werd gebracht nadat ik mijn lap-top opnieuw had opgestart!

    Of DraftSight downloaden nou,echt dus niet hoor! Omdat er problemen waren moest men eerst iets anders downloaden om dan vervolgens Drafsight te gaan
    downloaden.

    Dat soort "dingetjes" moet ik als complete laptop 3D NOOB er op dat moment echt NIET bijhebben

    Het voelde een beetje als de eerste rijles zonder stuur.:confused:

    Maar ik geef niet op! Want ik woon in Hengelooooo.
    http://www.rhino3d.nl/ve1.html
    http://www.rinusroelofs.nl/info/publicity/roskam2-01.html

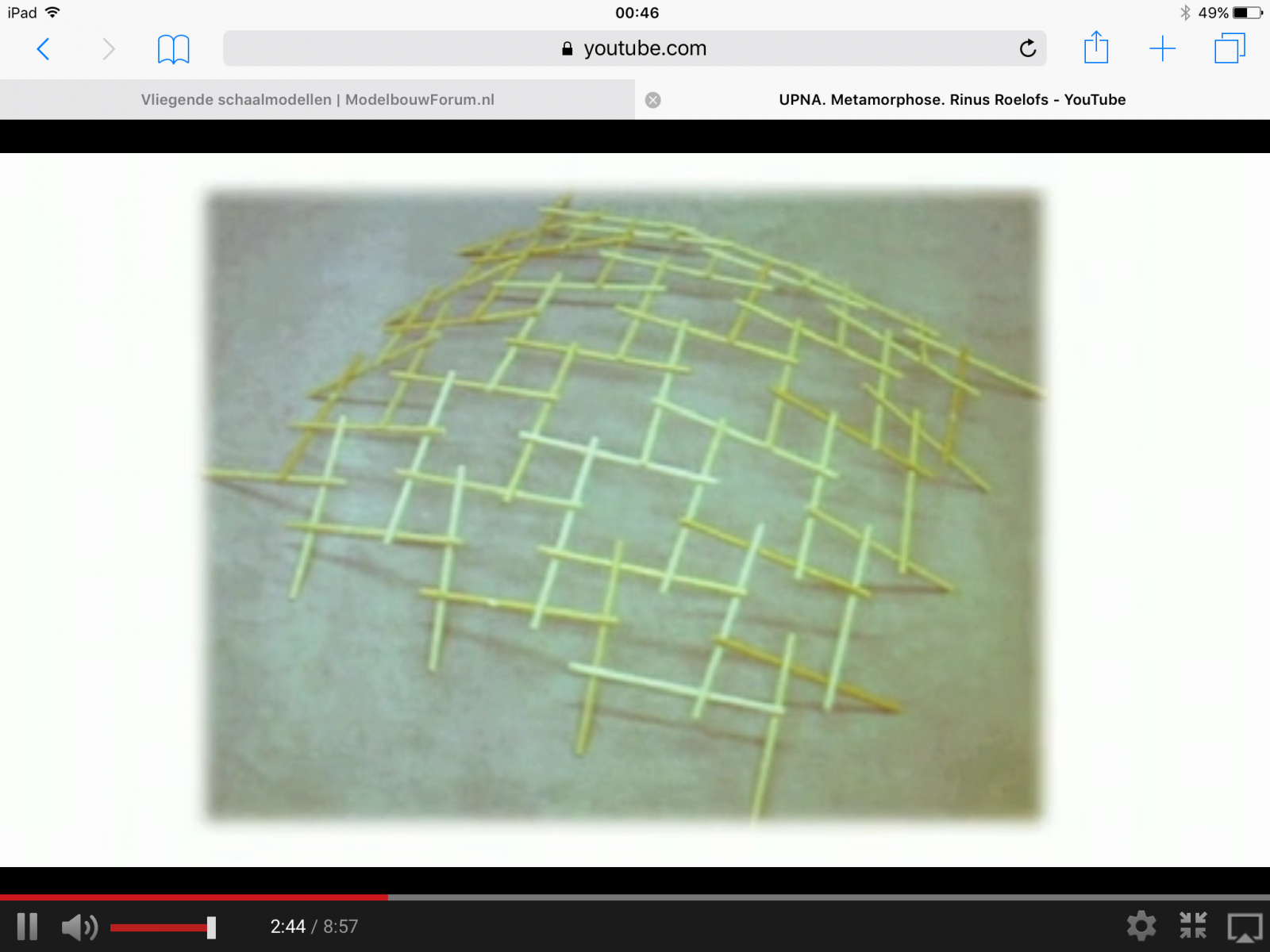

    Rinus Roelofs (let op rond 1:06)

    Zelf heb ik in het verleden een beetje "gesnuffeld" aan de AKI kunstopleiding.
    Als ik bij Rinus een klein beetje kan snuffelen.Dan kan zo'n link voor mij veel meer betekenen op het gebied van het leren van het moeilijke Rhino 3D programma.
    Groet:Robin

    Laatst bewerkt: 21 feb 2017
  7. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Slecht geslapen vannacht.

    Dat doe ik wel vaker als ik iets erg leuk vind rondom het La-7 gebeuren.

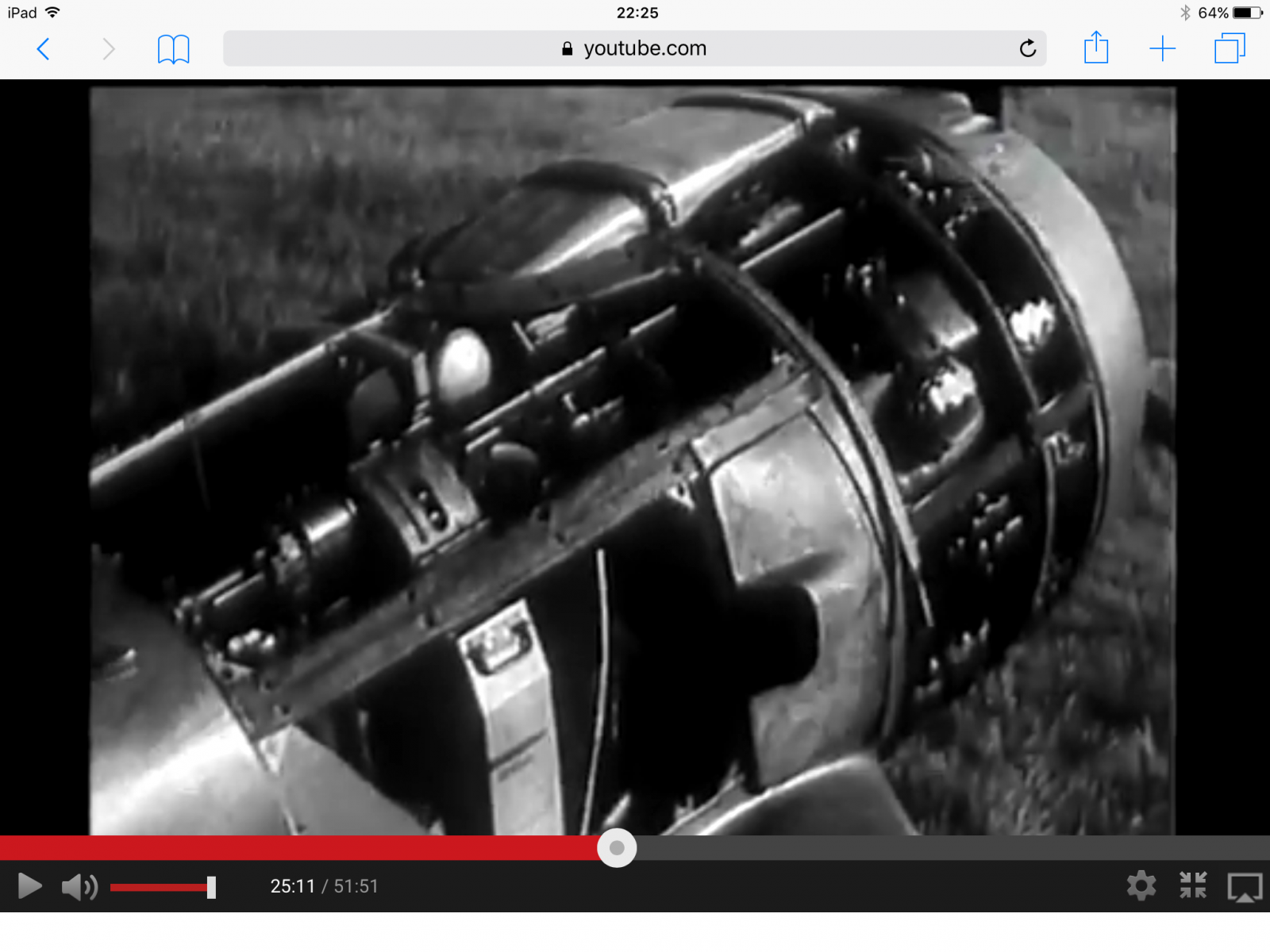

    You Tube filmpjes kijken op bed moet ik na een bepaald tijdstip dan eigenlijks
    niet meer doen.

    Ook net naar de huistelefoon van Rinus gebeld!
    Hij nam niet opo_O (8.15 uur):rolleyes:
    Vandaag verder met het uittekenen van de éénnalaatste rompformer.
    Hiervoor moet/wil ik even naar de copyshop om de tekening een paar procent
    te verkleinen.De copyshop ligt op een steenworp afstand van de woning van Rinus.......
    Zojuist een mailtje gestuurd naar Rinus!

    Laatst bewerkt: 21 feb 2017
    Bart83 vindt dit leuk.
  8. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Mooi!

    Gewoon op de zelfde dag al een mailtje terug van Rinus Roelofs.
    Ik had Rinus een linkje gegeven van pagina 12 van mijn bouwverslag en een paar trefwoorden omtrent mijn zoektocht.

    De respons van Rinus geeft mij vertrouwen om dieper in het Rhino 3D 5.0
    Cad programma te gaan.Ook gaf Rinus aan dat ik altijd kon bellen en mailen
    En was het geen probleem om een keer bij hem thuis af te spreken.

    De proefversie is voor 3 maanden geldig:maart/april/mei......vakantiegeld..op:oops:
    Ook zal ik volgende week weer naar het Fab-Lab Enschede gaan om nog wat meer sfeer te proeven EN meer kennis op te doen.

    Kom maar op met die geodetische La-7 romp (2019 of zo!)
    IMG_4744.JPG IMG_4745.JPG

    MicropropSport vindt dit leuk.
  9. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Laatst bewerkt: 27 feb 2017
  10. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Waarom ben je die aan het uitsnijden?!?!? Waar is dat voor nodig dan?
    Als het is om 'm in Rhino in te laden, dan kan je dat gewoon als "witte achtergrond met zwarte lijnen" doen, hoor!

  11. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Bedankt Henri

    Het snijden in het karton vind ik nog steeds heel erg leuk!:rolleyes:

    Ook is het voor mij een zeer goede meditatieve handeling.
    En op die manier kan ik gaan wennen aan het Rhino gebeuren en neem dan
    het werkstuk aanstaande vrijdag mee naar het Fab-Lab Enschede zodat ik met
    weinig woorden kan uitleggen wat ik met Rhino wil.

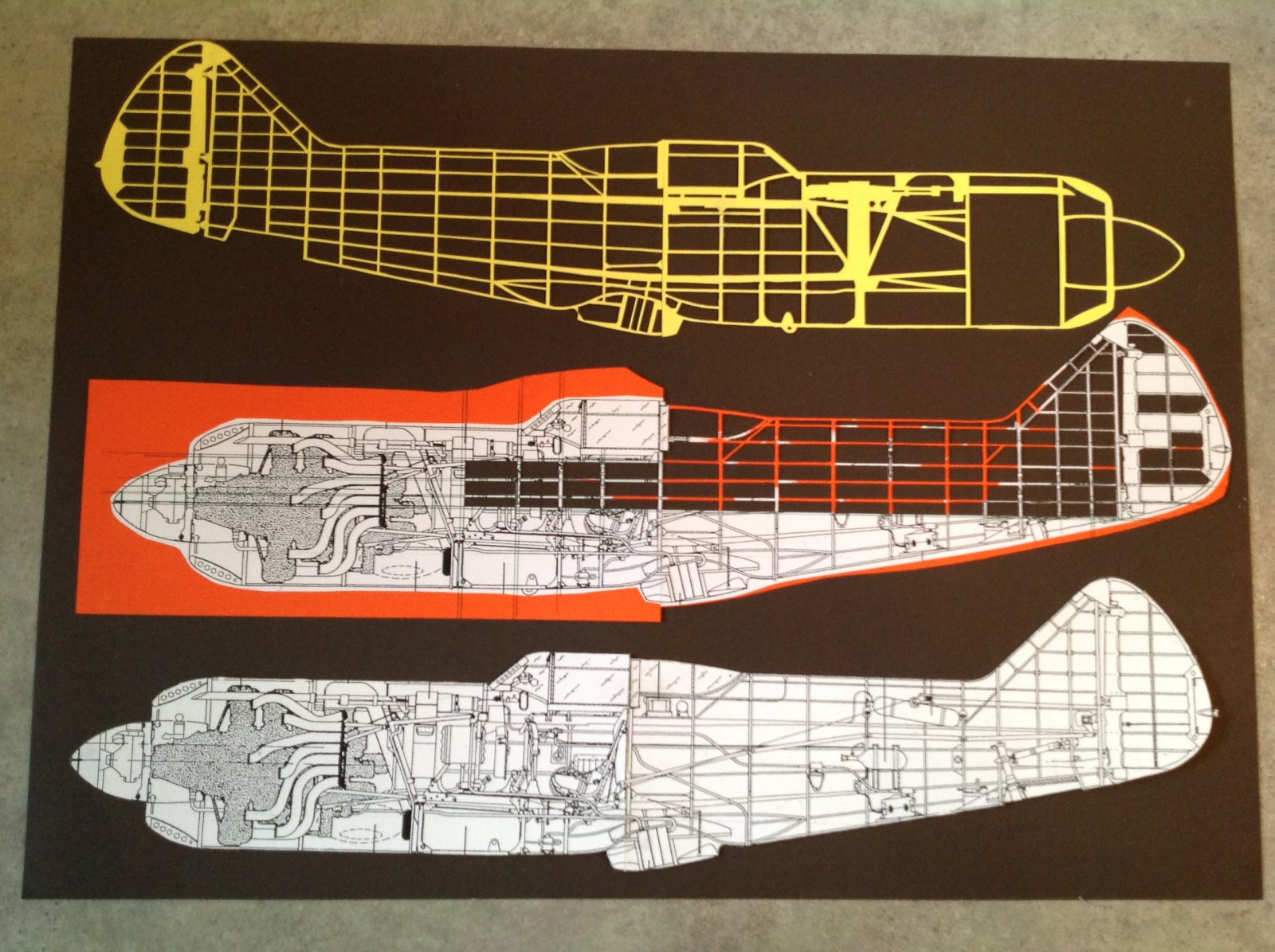

    Ook maak ik er nog één van oranje karton waarbij de stringers van voor naar achter helemaal doorlopen.

    Als de 2 werkstukken gereed zijn worden zij achter het glas ingelijst.

    Dit zal mij helpen om de "hele boel" wat beter te visualiseren in een tijd waarbij
    ik op woensdag 1 maart ga stoppen met roken.(morgen)
    Ik ben een persoon die van zichzelf weet dat stoppen met roken,en beginnen
    met Rhino 3D niet samengaat.Ik heb dus nog even de tijd om lichamelijk te gaan ontwennen aan de nicotine verslaving + alle gewoonte dingetjes die bij het roken horen.


    Groet:Robin

  12. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.441
    Locatie:
    groningen
    Die Rinus is wel een geniaal mannetje . . .

    Stoppen met roken is een van de beste dingen die mij ooit is overkomen.

    Gaan sporten en heeeeeeel veel water drinken.

    Succes!


    jan.

    mig 3 vindt dit leuk.
  13. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Aha, kunstwerkjes dus. :koud:

  14. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Nog steeds takkeweer!

    Vandaag weer wat in het karton gesneden.
    En na e-mail contact met Rinus nog even naar de winkel gereden om te kijken
    naar de Wacom intuos pro L tekentablet.
    Morgen naar het Fab -Lab Enschede voor de "tips and tricks" t.b.v.
    Rhino 3D 5.0(vandaag geïnstalleerd) en het wacom tekentablet.

    Laatst bewerkt: 2 mrt 2017
    MicropropSport vindt dit leuk.
  15. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Iets minder takkeweer.

    De 2D workshop(lasercutter)gaat door eind maart. :)
    Tot vandaag toe hebben zich 3/4 mensen aangemeld.We krijgen dan drie uur les

    Ook nog bij de kringloop een lijst kunnen aanschaffen.(5€)
    Wie er nog interesse heeft voor het kunstwerk van Hilda....

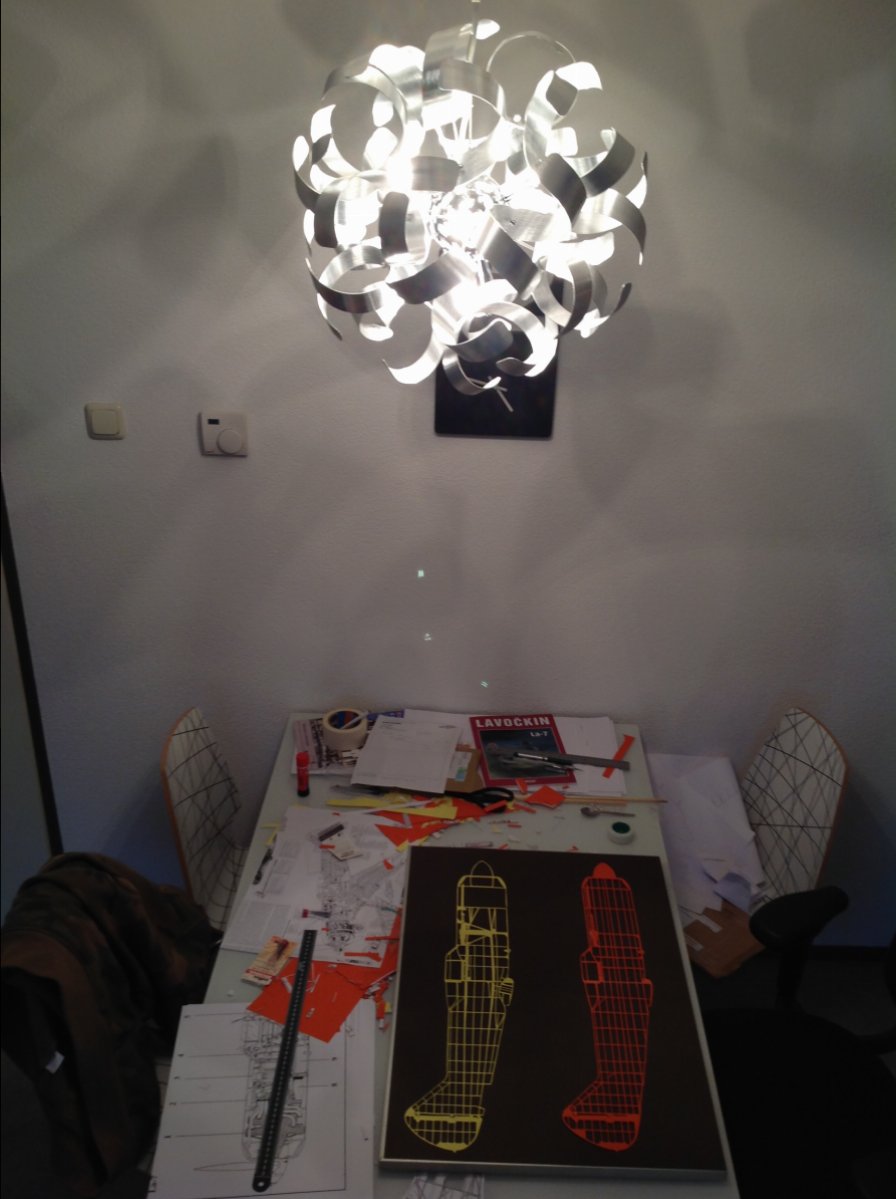

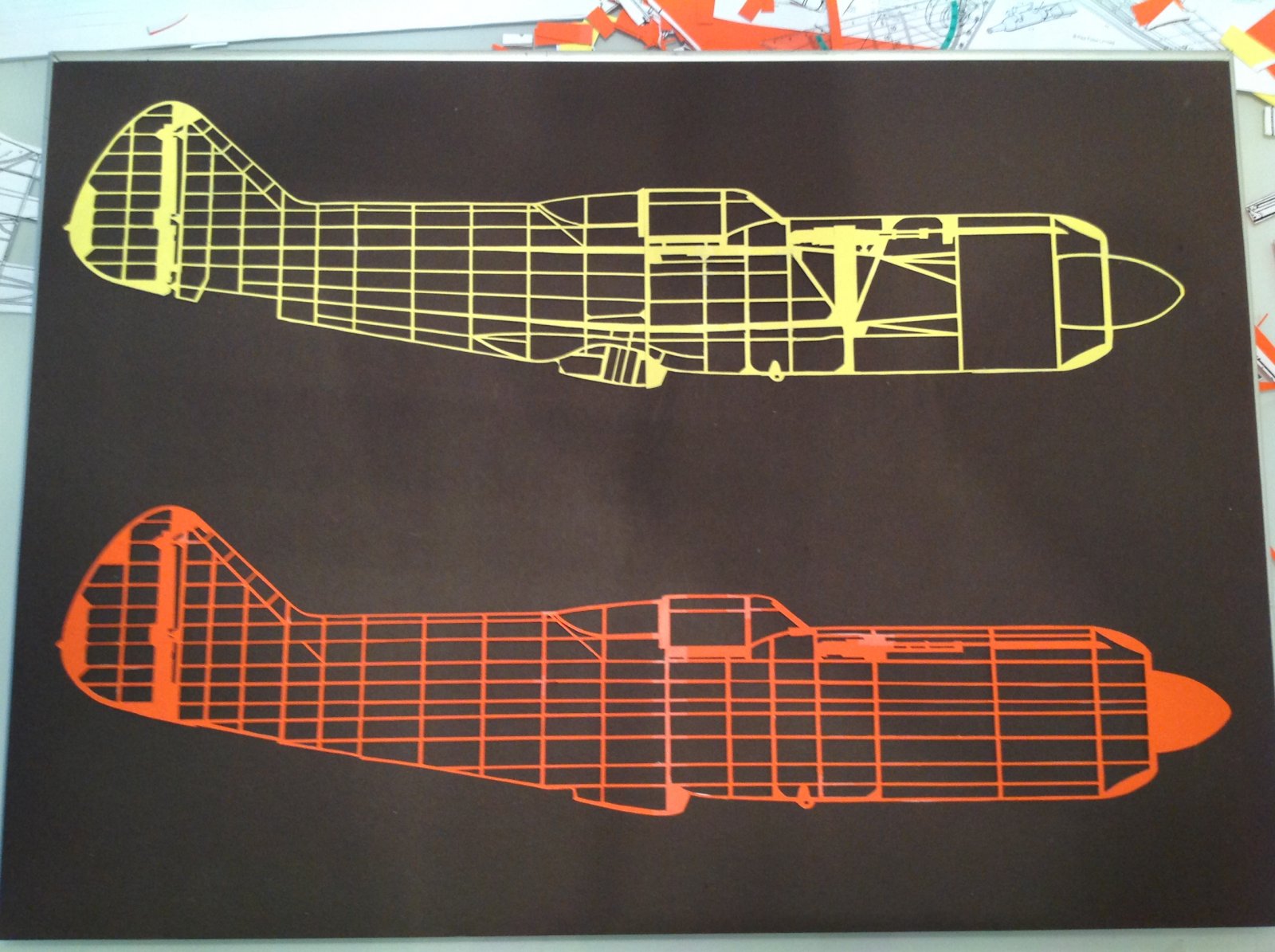

    Stuur maar een P.B. (Geen onzinbiedingen a.u.b.) IMG_4803.JPG IMG_4808.JPG IMG_4809.JPG
    Groet:Robin

    MicropropSport en Theo P vinden dit leuk.
  16. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.839
    k ben er niet van overtuigd dat het 3d printen het hout bouwen gaat verdingen
    er zitten erg veelnadelen aan kunstof

    hogere gewicht
    lastig te repareren en de sterkte
    ook is de levensduur minder lang als men denkt
    plastic word broos

    er zijn zelfs alweer mensen die weer van glasvezel rompen af stappen en weer terug gaan naar hout bouw

    wat blijkt
    een uit glasvezel gemaakte romp verliest zijn sterkte na verloop van tijd

    vorig jaar nog een voorbeeld van gezien bij een p47 thunderbold op de show in stadskanaal

    het model kreeg flutter
    dus gas er af en landen
    de roeren waren ok maar de romp die was klaar
    boog alle kanten op

    dat heb je niet met hout bouw

  17. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Ja......Bedankt Jeroen!

    Alles wat je noemt is in mijn gedachten:(.Gisteren bij het Fab-Lab Enschede
    hierover gesproken:).

    Er zijn nog wel wat(heel veel) opties die in de toekomst voor het prototyping gebeuren
    toegepast kunnen worden.(testen)

    Ook gisteren over het vervangen van de romp en vleugeldelen gesproken.
    Daar ben ik niet zo bang over.

    Wat de werking van u.v. licht en omgeving op het plastic is,is een feit.Ik zal in de toekomst
    2 de zelfde dunwandig geprinte onderdelen van 3D Lab-Print(Tsjechië) op
    de vensterbank leggen.Één onderdeel heeft dan een coating.(gewicht!)

    Ook voor het "warping" van de 1/4 schaal romp en/of stabilo ben ik niet zo bang.genoeg ontwerp
    opties/mogelijkheden om hier rekening mee te houden.

    Het 3D printen is nog lang niet uit-ontwikkeld er zijn nog zo ontzettend veel meer toekomstige mogelijkheden voor het spaghetti sliertje(s)

    Ook houdt ik de mensen uit Tsjechië wekelijks in de gaten die een 1/1 model van
    Rutan willen bouwen.(hoezo grote ambitie?):yes:
    https://3dlabprint.com/long3d/

    https://3dlabprint.com/how-strong/
    Jeroen nogmaals bedankt voor de feedback!
    Oh ja......Hoe gaat het met het leren met Rhino 3D ? 5.0 versie?
    Groet:Robin

    Laatst bewerkt: 4 mrt 2017
  18. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.839
    Dat gaat geweldig
    nogmaals bedankt
    Ik doe het meeste nog 2 d maar kan zeer nouwkeurig alles pas op elkaar maken
    dat komt dan weer omdat ik zelf in mijn hoofd dingen om kan zetten naar 3d
    maar het tekenen dat valt mij reuze mee
    had ik al veel eerder aan meten beginnen


    wat het printen betreft
    er zijn een heleboel dingen waar dit echt ideaal voor te gebruiken is

    wat dacht je van positieve mallen voor neuskappen en raamkappen enz

    velgen wordt al gedaan maar interieur delen zoals stoeltjes enz dat zie je nog niet veel

  19. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Mooi!

    Zoals jij je proces omschrijft,zo zou ik dat ook graag willen!
    Lekker die grijze cellen laten werken.

    En het stoeltje,ik hoop dat ik ooit goed genoeg word om met Rhino die vormen
    te gaan "kneden" Ik had het hoekige papieren template stoeltje van Andersen
    naar een printshop-winkel in mijn woonplaats meegenomen vrij snel nadat ik met de 1/4 La-7 begonnen was.De winkelier liet mij zien dat het niet zo heel
    moeilijk was.Ook bestaat er nog de mogelijkheid om het stoeltje te scannen.

    Ook het ShVAK kanon wil ik graag plaatsen(met de ammo box) de twee lopen
    kan ik misschien gebruiken als twee extra verstevigingen voor de rompspanten.

    Net zoals je schreef:Ideeën genoeg.Modelbouw is gewoon mooi!

    Groet:Robin

    Laatst bewerkt: 6 mrt 2017
    ron van sommeren vindt dit leuk.
  20. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Goedendag.(takkeweer weer)

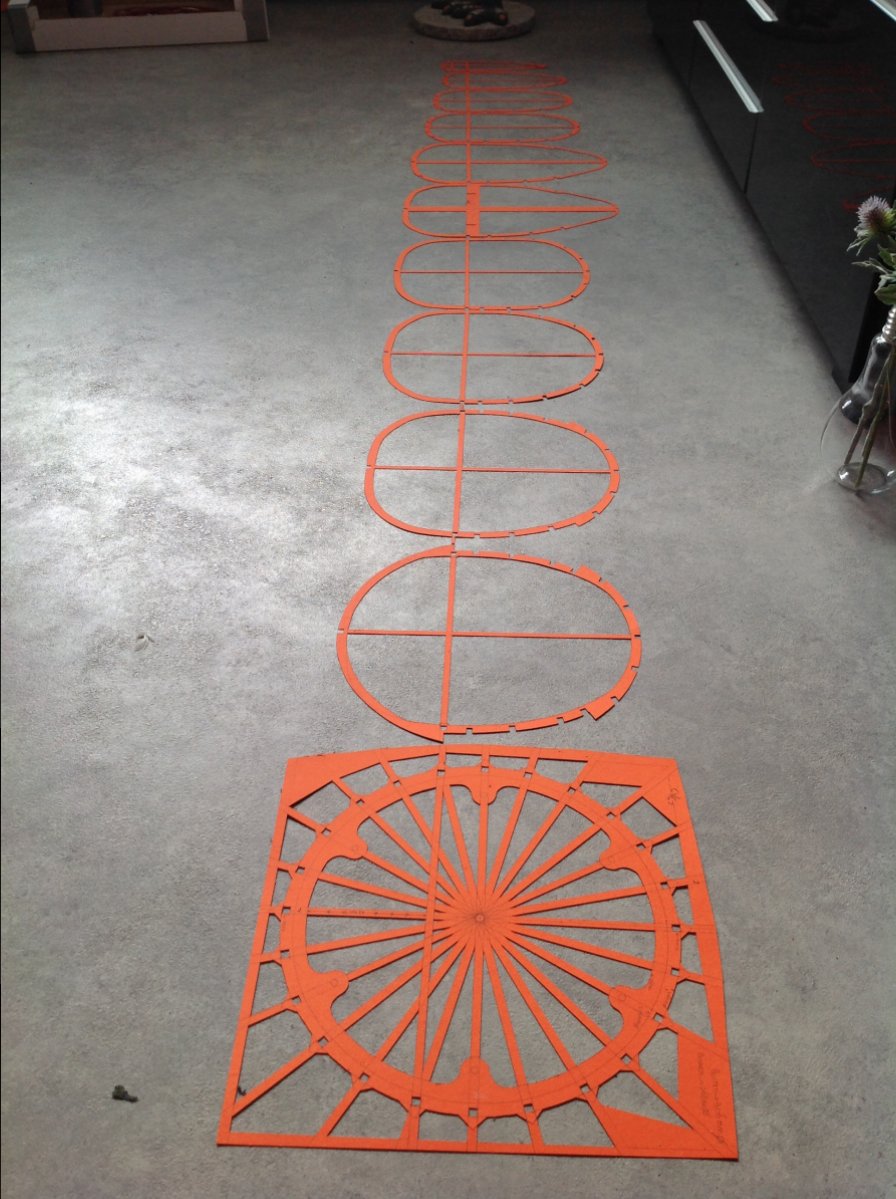

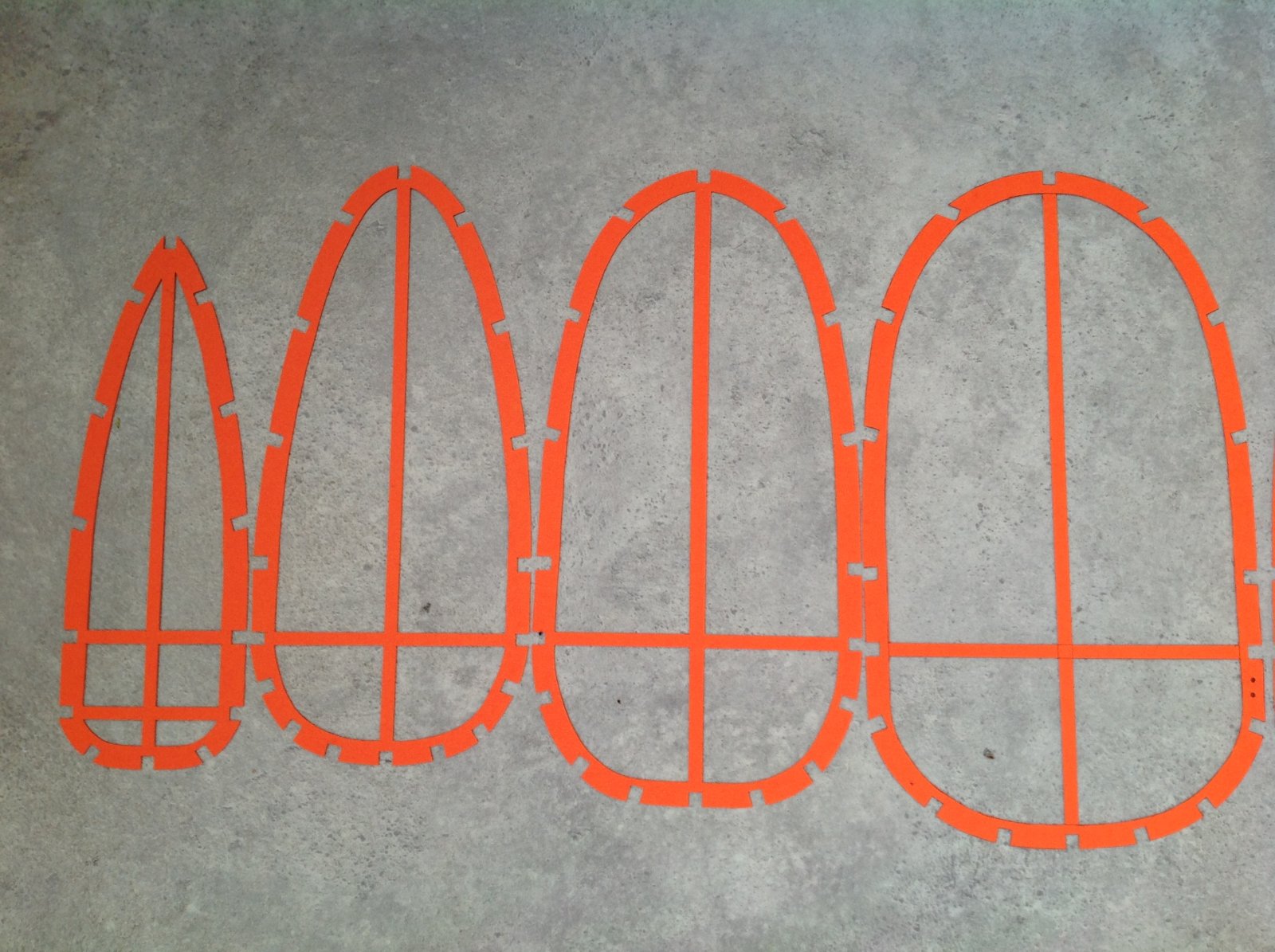

    Kon ik dus wéér nieuwe templates maken voor de 25 mm alu koker-buis!

    Wel zal ik de uitbesparingen in de spanten voor de stringers 5 bij 5 mm maken.
    Ik vond 6 mm vuren net iets te dik.

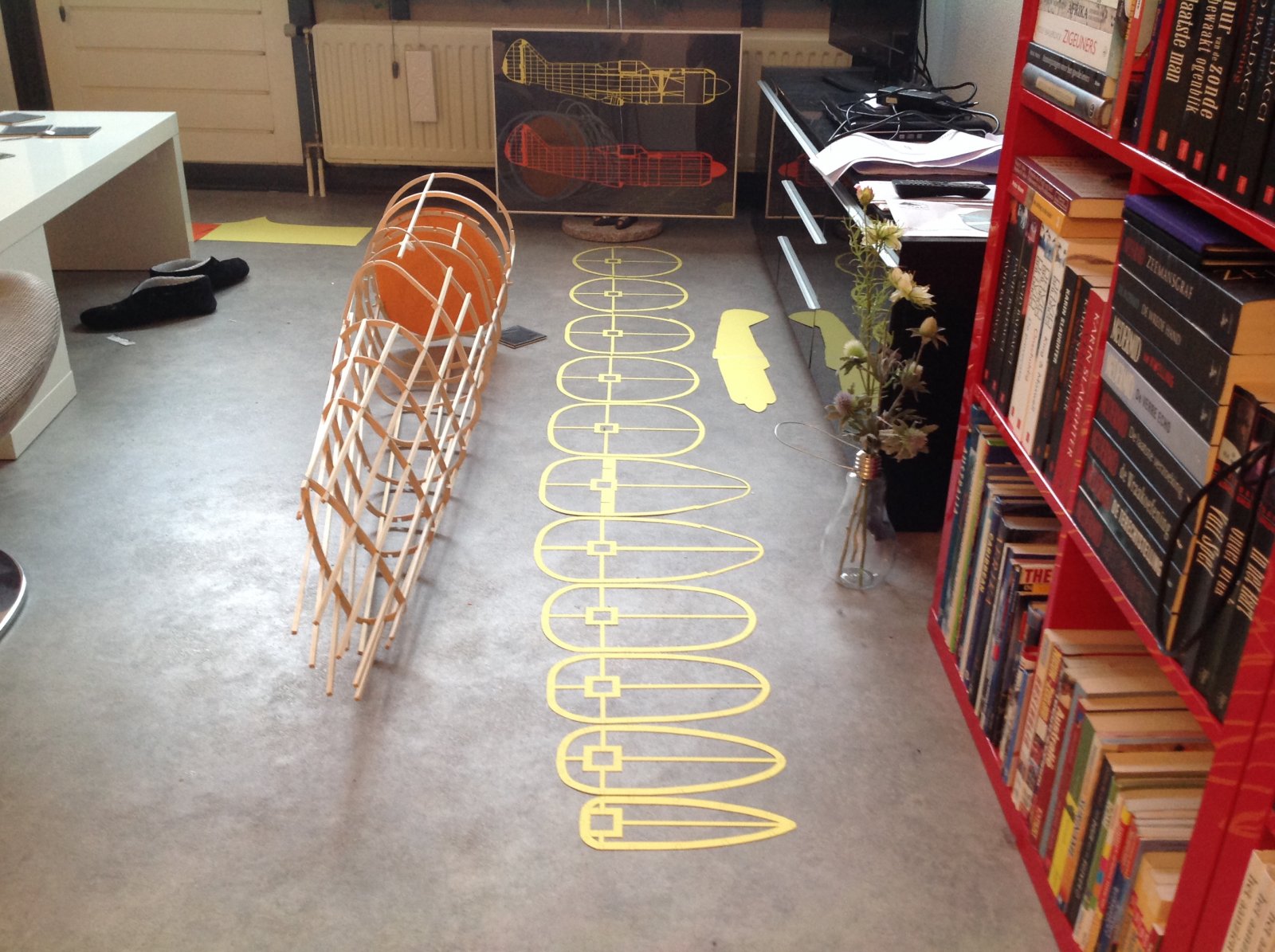

    Ook deze zal dan een "gewoon aan het plafond met led lichtjes model worden"

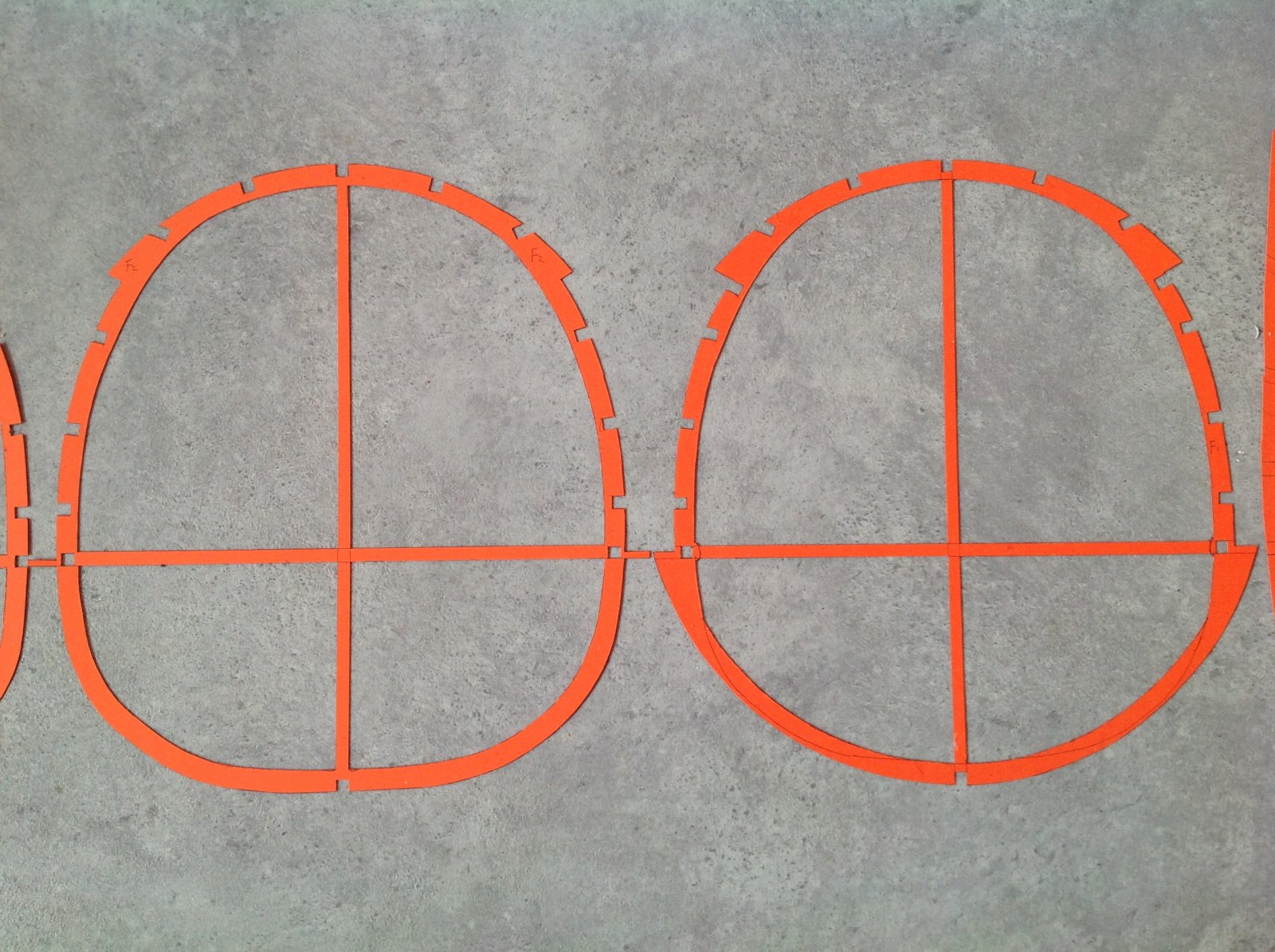

    IMG_4822.JPG IMG_4825.JPG IMG_4824.JPG
    Ook heb ik het ronde rompspant(motorgedeelte)zo'n afmeting gegeven zodat deze ook met 3mm balsa ingedekt zou kunnen worden.Dit heb ik alvast gedaan met het oog op het toekomstige statische alu model. IMG_4625.JPG IMG_4633.PNG IMG_4511.PNG
    De stringers van dit plafond model wil ik van voor naar achter door laten lopen.
    Bijna net zoals het oranje ingelijste model.Dan lijkt het een beetje op een vergroot Guillows model. IMG_4826.JPG
