Stuart nr.8 nieuw project

Weet trouwens iemand waarom er bij mij geen 'S' op de stoom schuif staat en bij die 10H wel? Lijkt er niet op dat het zelf gedaan is en er in gegoten is.

Gr. Joost

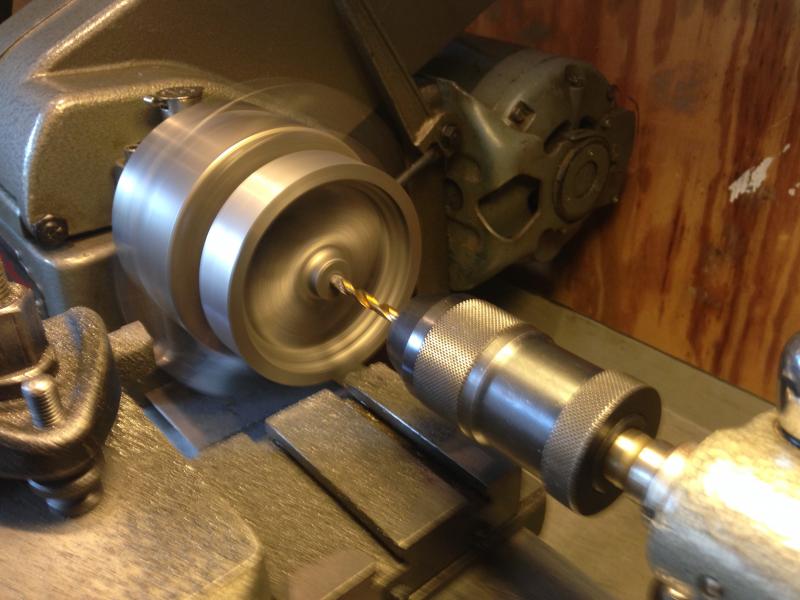

En het 3.5 inch vliegwiel in wording....



Zo zomer reces weer voorbij, tijd om weer verder te gaan!


Nu bezig aan de krukas. Weet alleen nog niet hoe ik hem ga vastzetten. (Hard)solderen of met een schroefje. Iemand een tip/meest gebruikte oplossing?



Meestal met klembusjes / klempennen zodat je ooit nog eens versleten delen kan uitwisselen.



Ik heb mijne krukas met lagerbevestiging van Locktite in elkaar gezet.
Kan altijd nog los na stevig verwarmen.

gr. Barry



Tijdens mijn vakantie de tekening op de werkbank voor het raam in de zon laten liggen.

Gevolg laat zich raden.....helemaal verbleekt....

Vandaag een nieuwe besteld op stuartmodels. Dus nog even geduld.

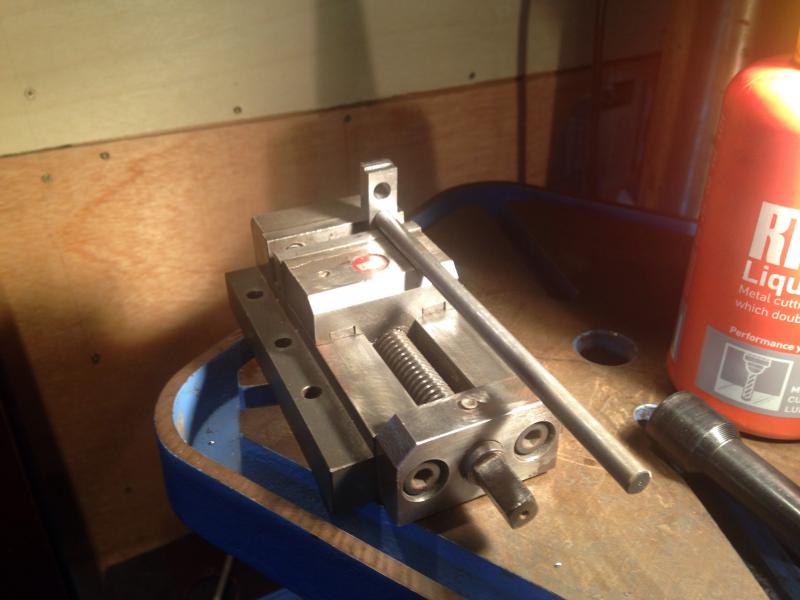

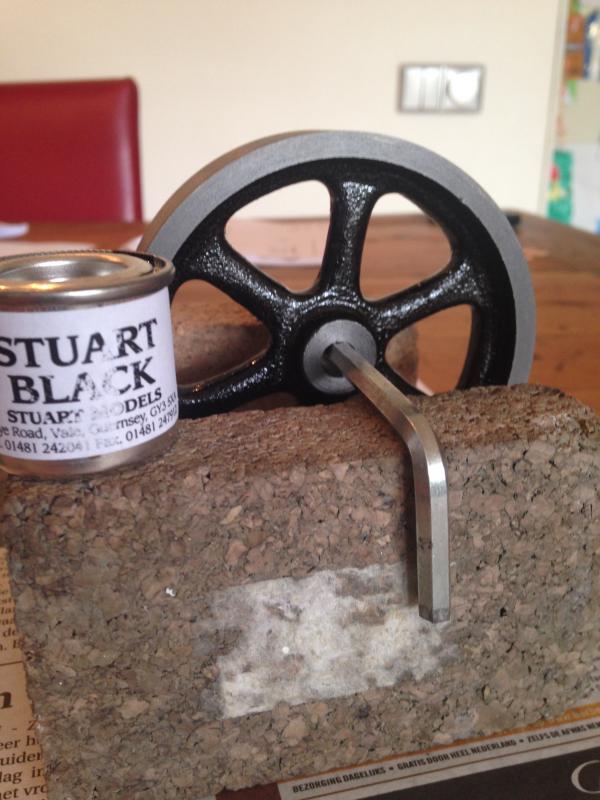

Dan maar even wat klusjes waar geen tekening bij nodig is.



Stuart

Mooi Joost



Dank Peter!

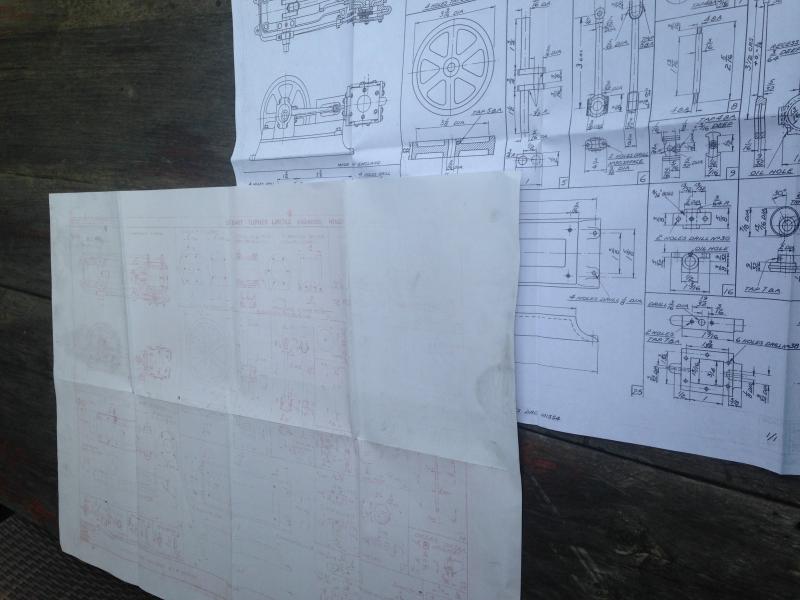

Vrijdag de nieuwe tekening gekregen van Stuart uit Engeland. Zoek de verschillen



De eerste was al niet zo heel duidelijk (beetje vage rode inkt) maar nadat hij verbleekt was haast niet meer te lezen. Nu een lekker duidelijke zwarte!

Ik ga denk ik wel hiervan werk kopieën maken om op te schrijven e.d.

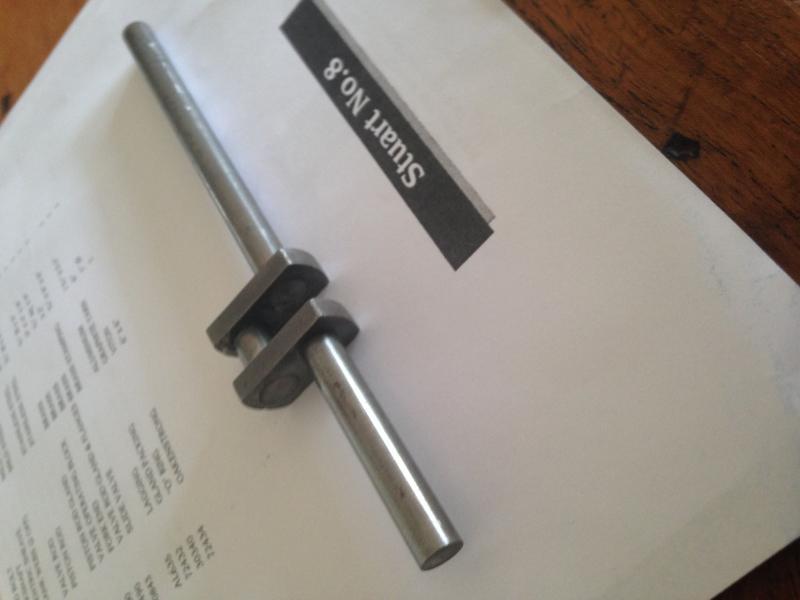

Dus maar meteen aan de cilinder begonnen. De krukas is inmiddels klaar.

Er zijn nog wat onderdelen onderweg voor mijn freesmachine (freesdoorn, zaagje en opname doorns) dus dan kan ik weer verder.



Stuart nr.8

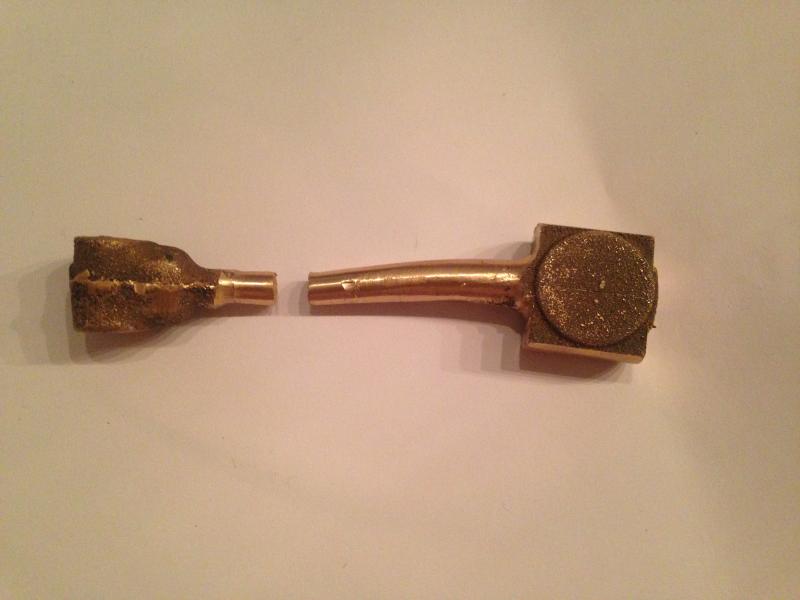

Ergens is er iets fout gegaan, weet alleen niet wat. Zal een nieuwe moeten maken uit een stuk messing staf...grrrrrrrrnweer:



Stuart

Joost,

hoe had je dit ingespannen? Is je beitel blijven 'happen'



Hoi Peter,

Ik heb hem ingespannen tussen de centers (een vaste en een meedraaiende) met een meenemer en de tailstock off center om hem conisch te draaien.

Nou het giet model was een beetje ovaal dus de beitel bleef niet steeds tegen het werkstuk aan. Was moeilijk inspannen want die meenemer bleef niet goed op zijn plaats op dat einde. Gelukkig had ik een bril op want de stukken en de meenemer vlogen alle kanten op.



Ik meen dat ik het "bigend-lager" heb ontdaan van gietdruppels (ja gewoon met een sleutelvijltje met de hand) en heb ingespannen in de vierklauw.
Uitklokken dat de stang min of meer in het hart zit en daarna met het beitelsupport in de juiste hoek de beitel er langs draaien (krijg je ook een conus)

Ik kan me niet meer herinneren of dat ik zelfs het meedraaiend center toen ook nog gebruikt heb. (is al zo'n 30 jaar terug), zal haast wel want die harde bronzen buitenlaag is lastig af te draaien met een niet juist gesteund werkstuk.



IMG_0017 door Joost70 geplaatst op 14 feb 2017 om 12:42

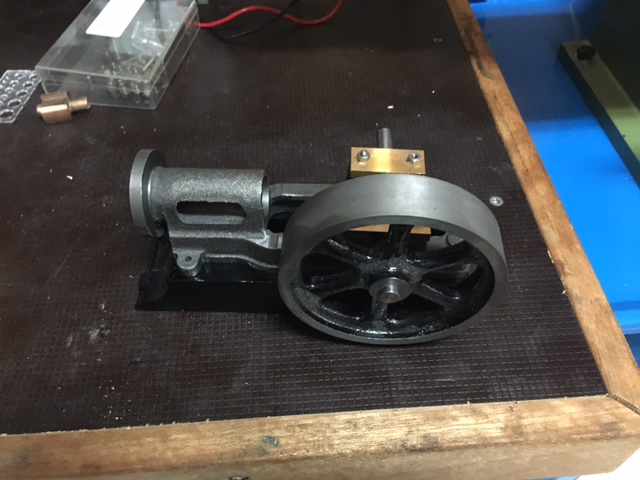

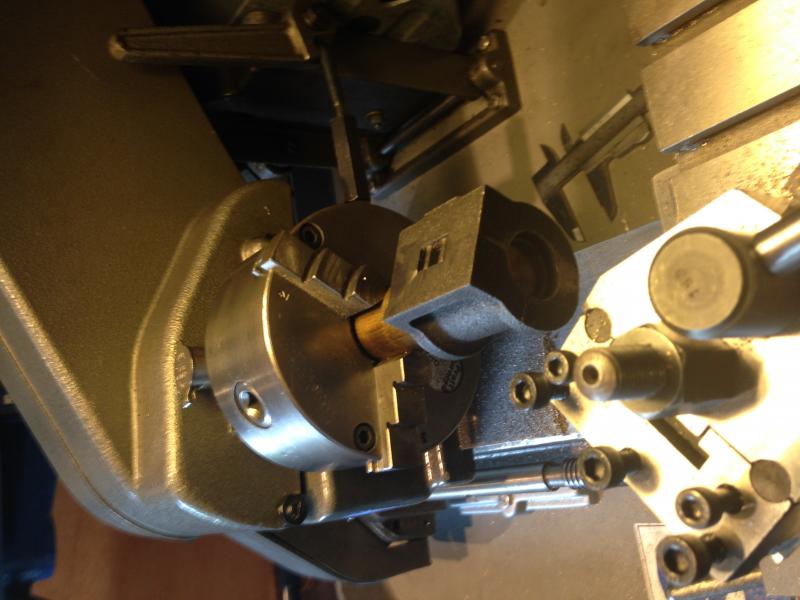

Het vorderd langzaam maar het vorderd...
