USS Zumwalt DDG-1000

Discussie in 'Marineschepen' gestart door Kreeft, 30 aug 2016.

  1. Kreeft

    Kreeft Vriend van modelbouwforum.nl

    Lid geworden:
    4 dec 2007
    Berichten:
    489
    Locatie:
    Hasselt ( B )
    Enkele weken geleden hebben we een nieuw model aan onze vloot toegevoegd. Een model van de laatste nieuwe aanwinst van de U.S. Navy. De Guided Missile Destroyer USS Zumwalt in schaal 1/144.

    [​IMG]

    [​IMG]

    [​IMG]

    Meer foto's vinden jullie in mijn fotoalbum van de Zumwalt.
    Groetjes, Jos

    bram1324 en TIMBERWOLF vinden dit leuk.
  2. Kreeft

    Kreeft Vriend van modelbouwforum.nl

    Lid geworden:
    4 dec 2007
    Berichten:
    489
    Locatie:
    Hasselt ( B )
    Hier geef ik een beetje uitleg over de bouw van de Zumwalt.

    [​IMG]

    De spanten zijn uitgezaagd.

    [​IMG]

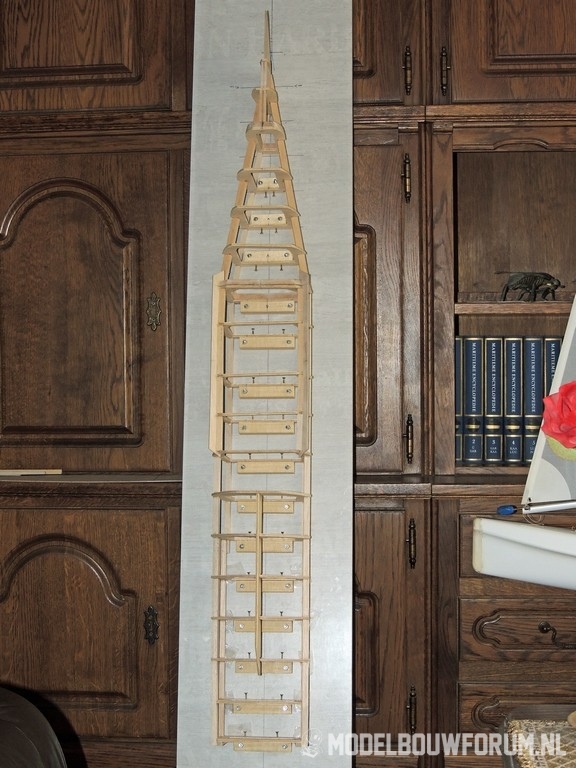

    De spanten zijn op de helling vastgezet. Tot hier is een klassieke methode gevolgd.

    [​IMG]

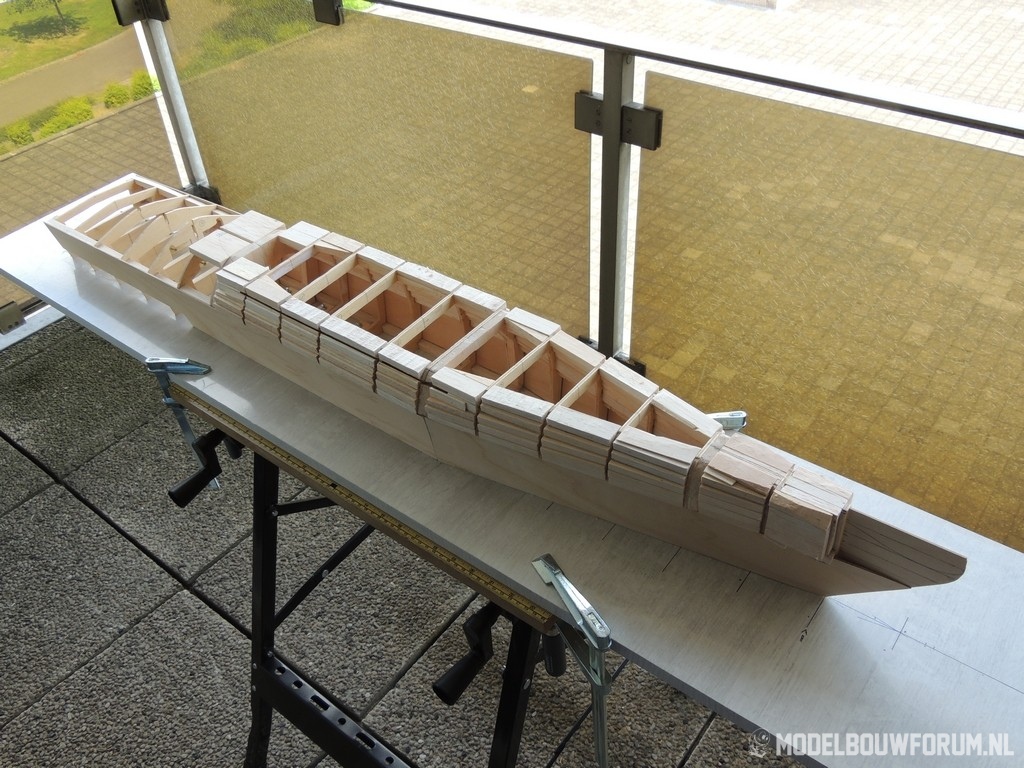

    De ruimte tussen de spanten wordt opgevuld met balsablokjes.

    [​IMG]

    De romp is dicht. De blokjes zijn goed herkenbaar onder de waterlijn. Boven de waterlijn wordt de romp gedicht met planken van 2 mm vliegtuig triplex.

    [​IMG]

    Voor de verdere afwerking van de romp is een nylonkous gebruikt als mat om het balsa-onderwaterschip te beschermen. Heel veel lagen G4 doen de rest.

    [​IMG]

    De opbouw bestaat uit 1 mm triplex.

    [​IMG]

    En nog wat verf en een paar decals voor de afwerking.

    Nog enkele gegevens over het echte schip;
    Lengte : 185,90 m
    Breedte : 24,60 m
    Waterverplaatsing : 15.610 ton
    Snelheid : + 30 Knopen ( + 56 Km/h )
    Vliegtuigen : 2 MH-60 R Helikopters of 1 MH-60 R en 3 VTUAV's ( Drones )

    Over het Model; Schaal 1/144
    Lengte : 129 cm
    Breedte 17 cm

    Groetjes, Jos

    Laatst bewerkt: 1 sep 2016
  3. bram1324

    bram1324

    Lid geworden:
    18 jul 2012
    Berichten:
    484
    Locatie:
    Hilversum
    Mooi project!

    Hoe lang geleden is deze boot gebouwd? Ik herken de grove platen/elementen op de opbouw van oude artist-impressions (deze bijv). Als ik echter naar recente foto's kijk is de opbouw veel gladder.
    Ben je nog van plan dit aan te passen?

  4. Kreeft

    Kreeft Vriend van modelbouwforum.nl

    Lid geworden:
    4 dec 2007
    Berichten:
    489
    Locatie:
    Hasselt ( B )
    De bouw van het model is in september 2015 begonnen. Buiten de artist-impressions en een plannetje in een Duits modeltijdschrift was er toen niet veel over dit schip te vinden. Ik heb nog wel enkele kleine aanpassingen gedaan toen er wat meer foto's ter beschikking kwamen. De bedoeling was meer een vaarmodel te bouwen dan een echt schaalmodel. Bijgevolg denk ik niet dat er nog veel aan veranderd wordt. Op dit ogenblik wordt het originele schip trouwens operationeel uitgerust. Vermoedelijk wordt het in oktober operationeel. Waarschijnlijk ziet het schip er dan weer anders uit. De foto's van het schip die nu verspreid zijn komen allemaal van de zeetesten door de scheepswerf. Een marineschip ziet er elk jaar weer anders uit. Tijdens de testen bleek dat het schip bijna onzichtbaar was op de radar. Ze zullen wel iets verzonnen hebben om het iets meer te laten opvallen, dat was nodig i.v.m. de veiligheid, dus dat zal het uitzicht ook wel weer niet ten goede komen.
    Groetjes, Jos

    MikeMohawk, raf en bram1324 vinden dit leuk.
  5. setsunakaede

    setsunakaede

    Lid geworden:
    19 jun 2011
    Berichten:
    2.679
    Locatie:
    Zoetermeer
    Mooi hoor!

    Vaart dat nou een beetje, met die omgekeerde boeg? Gevoelsmatig zeg ik dat het enorm veel water over de boeg gooit, maar then again het water heeft wel een aardig stuk om terug te vloeien voordat het uberhaupt bij het dek komt... Ik ben benieuwd naar praktijkervaringen!

  6. Kreeft

    Kreeft Vriend van modelbouwforum.nl

    Lid geworden:
    4 dec 2007
    Berichten:
    489
    Locatie:
    Hasselt ( B )
    Die omgekeerde boeg vormt geen probleem. Het voordek blijft nagenoeg droog. Alleen het helikopter dek krijgt water over bij het achteruitvaren. Ik ben wel verrast door de snelheid die de boot haalt. Hij snijdt als een mes door het water.
    Groetjes, Jos

  7. nick klomphaar

    nick klomphaar

    Lid geworden:
    12 sep 2017
    Berichten:
    44
    Locatie:
    laren
    Wat voor motoren heb je in je boot gebruikt? Wil zelf de USS Micheal Murphy gaan bouwen maar heb geen flauw idee wat voor motoren ik ga gebruiken.

  8. Kreeft

    Kreeft Vriend van modelbouwforum.nl

    Lid geworden:
    4 dec 2007
    Berichten:
    489
    Locatie:
    Hasselt ( B )
    Twee motoren Power 755/40 op 12 volt. Twee snelheidsregelaars Navy control 540 R 40 Ampere. Elke motor kan dus afzonderlijk aangestuurd worden. Twee vijfbladsschroeven 40 mm van Raboesch. De Zumwalt weegt vaarklaar iets meer dan 10 kg.
    Groetjes, Jos

  9. nick klomphaar

    nick klomphaar

    Lid geworden:
    12 sep 2017
    Berichten:
    44
    Locatie:
    laren
    Dankjewel! Ik wil een USS Micheal Murphy gaan maken dus dit is ongeveer wat ik nodig heb!

  10. Kreeft

    Kreeft Vriend van modelbouwforum.nl

    Lid geworden:
    4 dec 2007
    Berichten:
    489
    Locatie:
    Hasselt ( B )
    Dan moet je wel in dezelfde afmetingen en gewichtsklasse bouwen.
    Jos.

  11. nick klomphaar

    nick klomphaar

    Lid geworden:
    12 sep 2017
    Berichten:
    44
    Locatie:
    laren
    Mijn boot word ook schaal 1:144 115 cm dus dat komt aardig overheen. En ik kan het altijd wat aanpassen maar de basis heb ik.
