wie kan er voor mij een klem voor cnc beitelhouder printen

Discussie in '3D Printen' gestart door aws1, 14 feb 2015.

  1. aws1

    aws1

    Lid geworden:
    3 mrt 2008
    Berichten:
    377
    Locatie:
    Putten
    hallo allemaal

    ik heb een masterwood cnc machine voor houtbewerking
    en nu ben ik opzoek naar een beitelhouder voor deze cnc
    het geval wil dat deze klemmen gebruikt worden om de freeskop erin te hangen zodat deze op rij aan een schuif zitten zodat ik meerdere frezen erin kan hangen. en kan selecteren
    de frees wordt dan onder de motor geplaatst en de motor pakt deze uit de klem( korte versie)
    het materiaal moet dus sterk genoeg zijn om dit te kunnen vast houden
    en als het kan daarom ook enigszins een beetje flex hebben.

    [​IMG]

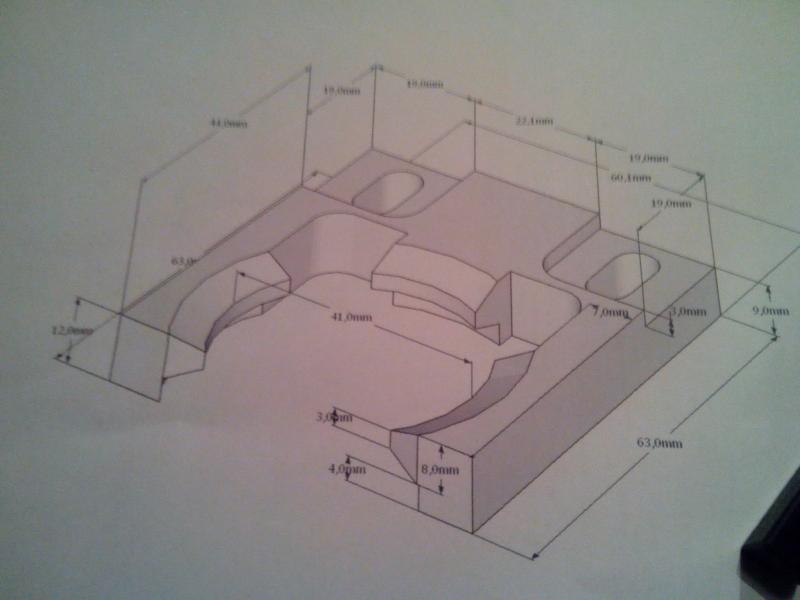

    mijn vraag is of dit te realiseren is met een 3d printer en of het materiaal sterk genoeg is om dit te houden.
    [​IMG]

    zo ja wie zou mij hier mee willen helpen
    ik wil er voor betalen
    ik heb contact gezocht met leverancier van deze machine's en die vragen en klein vermogen voor dit soort klemmen.
    terwijl het volgens mij niet( lees vele tientallen euro's) veel hoeft te kosten

    gr Albert

    Laatst bewerkt door een moderator: 17 nov 2015
  2. G-Force-1

    G-Force-1

    Lid geworden:
    22 mei 2013
    Berichten:
    60
    Locatie:
    Dinteloord
    ik wil wel een poging wagen om dit te printen. Moet ik hem wel eerst in een cad-programma tekenen.
    Heb je nog andere tekeningen hiervan? De maten van de twee ovale gaten staan er niet in.
    Je hebt hier zeker geen cad- of stl- bestand van?

    gr Hans.

  3. aws1

    aws1

    Lid geworden:
    3 mrt 2008
    Berichten:
    377
    Locatie:
    Putten
    Hoi Hans

    ik heb het in sketchup getekend
    ik heb geen ervaring met cad of stl bestanden
    wel heb ik nog een .dea bestand van deze klem
    of evt. het sketchup bestand ??

    is het materiaal sterk genoeg om voor deze eigenschappen te kunnen gebruiken
    want ik weet niet hoe sterk 3d geprinte materialen zijn
    heb daar totaal geen ervaring mee
    wanneer dit wel het geval is zou dit voor mij een zeer goede oplossing zijn want dit soort onderdelen worden schaars.

  4. G-Force-1

    G-Force-1

    Lid geworden:
    22 mei 2013
    Berichten:
    60
    Locatie:
    Dinteloord
    Hoi
    Ik had al iets gevonden wat er op lijkt. morbidelli CNC tool holder by akhs001 - Thingiverse
    maar als jij je sketchup bestand wil posten kijk ik daar wel naar.

    Ik print met ABS hiervan is de hardheid te vergelijken met lego blokjes.De sterkte is afhankelijk van de hoeveelheid invulling, hoe meer invulling je ingeeft in de settings hoe sterker.

    Hans

  5. aws1

    aws1

    Lid geworden:
    3 mrt 2008
    Berichten:
    377
    Locatie:
    Putten
    Hans
    je maakt mij nu al een gelukkig man
    ik ga morgen gelijk even het bestand opzoeken
    en dit naar jou zenden.
    ik krijg zo visite dus wordt het erg lastig
    zou je mij jou email willen PB en
    dan stuur ik het naar je toe

    graag zou ik even een en ander met je willen bespreken
    en ook de kosten even met elkaar afstemmen.
    maar niet in het openbaar.;);)

    gr en alvast bedankt voor je reactie

  6. G-Force-1

    G-Force-1

    Lid geworden:
    22 mei 2013
    Berichten:
    60
    Locatie:
    Dinteloord
    Tegen verzendkosten is goed hoor, eerst maar eens testen of het werkt.

  7. Rutger2012

    Rutger2012

    Lid geworden:
    30 jan 2013
    Berichten:
    34
    tip, in sketchup kan je een extension installeren voor het exporteren naar STL

  8. aws1

    aws1

    Lid geworden:
    3 mrt 2008
    Berichten:
    377
    Locatie:
    Putten
    heb al meerdere keren gezocht maar ik gebruik nog steeds sketchup 8
    en geen pro versie ofzo
    ik heb begrepen dat je in de pro versie wel kunt exporteren naar autocad bestanden.
    daar ben ik nog niet in thuis maar alle tips zijn welkom

  9. gjcvro

    gjcvro

    Lid geworden:
    11 okt 2014
    Berichten:
    951
    DesignSpark Mechanical (gratis) kan (oudere) sketchup bestanden importeren, en stl files aaanmaken.

  10. Rutger2012

    Rutger2012

    Lid geworden:
    30 jan 2013
    Berichten:
    34
    zoek in extension warehouse op export STL, ik heb sketchup 15.2 maar geen pro. Je moet wel een google login hebben (GMAIL voldoet). Onder menu 'Window' staat 'Extension warehouse'. Wellicht idee om te upgraden naar een recente versie?

  11. aws1

    aws1

    Lid geworden:
    3 mrt 2008
    Berichten:
    377
    Locatie:
    Putten
    ga ik maandag gelijk eens even proberen
    alvast bedankt voor de tips:D:D

  12. stef stuntpiloot

    stef stuntpiloot Moderator Moderator team Forum veteraan

    Lid geworden:
    26 dec 2010
    Berichten:
    2.542
    Locatie:
    Zwollle
    Ja ik denk dat dit wel sterk genoeg is voor die toepassing. Wat ik zou doen is bij dit model meer external perimeters doen. Standaard is 2 a 3, je zou bij dit kunnen uitgaan van 5 buitenlagen. Dat geeft meer sterkte/flexibiliteit in de richting waar jij het nodig zal hebben namelijk het vasthouden/klemmen van de toolholders

  13. G-Force-1

    G-Force-1

    Lid geworden:
    22 mei 2013
    Berichten:
    60
    Locatie:
    Dinteloord

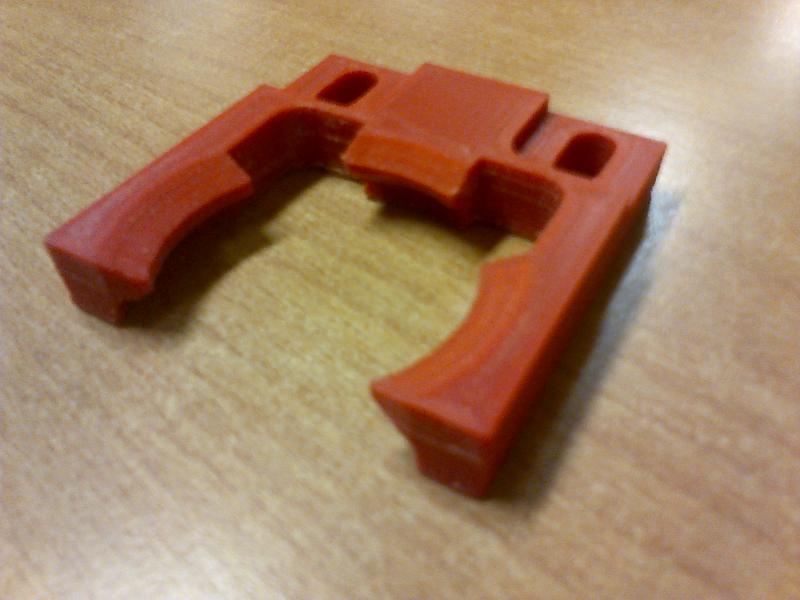

    Hier is tie dan.:D
    [​IMG]

    Op aanraden van stef stuntpiloot geprint met 5 buitenlagen en 70% vulling.

    Laatst bewerkt door een moderator: 17 nov 2015
  14. aws1

    aws1

    Lid geworden:
    3 mrt 2008
    Berichten:
    377
    Locatie:
    Putten
    en wat ziet dat er goed uit
    ik ben ontzettend blij dat ik hier op het forum zit
    en dat er altijd dan weer mensen zijn die iets voor een ander willen doen

    ga het resultaat testen, maar het ziet er veelbelovend uit.

    ik vind het super.

    gr Albert

  15. arjenbron

    arjenbron

    Lid geworden:
    3 sep 2013
    Berichten:
    49
    Ik ga dit draadje volgen!! Zeer benieuwd of het qua sterkte toereikend is!

    Albert! Hier op dit forum zie je inderdaad nog dat mensen elkaar helpen!! Maar er zitten ook een hoop zeikerds tussen hoor ;-) haha

    Kijk bijvoorbeeld het draadje van vrouwelijke dronevlieger gezocht! Haha

    Mvg Arjen Bron

  16. stef stuntpiloot

    stef stuntpiloot Moderator Moderator team Forum veteraan

    Lid geworden:
    26 dec 2010
    Berichten:
    2.542
    Locatie:
    Zwollle
    Als hij goed blijft zitten en geen problemen heeft met wat heen en weer wiebelen en duwen met een toolholder er in dan moet het geen probleem vormen. Enige dat dan nog kan tegenwerken is de duurzaamheid (hoe veel keer kan de toolholder er ingedrukt worden voor hij zover is afgesleten dat hij vervangen moet worden) Ik denk dat dat wel losloopt. Eventueel zou je het oppervlak dat in aanraking komt met de toolholder zelf nog even in een laag epoxy zetten als extra beschermlaag (niet de hele klem, want dan is hij natuurlijk helemaal stijf/stug, en dat moet je niet hebben bij een klem die open moet veren)

  17. aws1

    aws1

    Lid geworden:
    3 mrt 2008
    Berichten:
    377
    Locatie:
    Putten

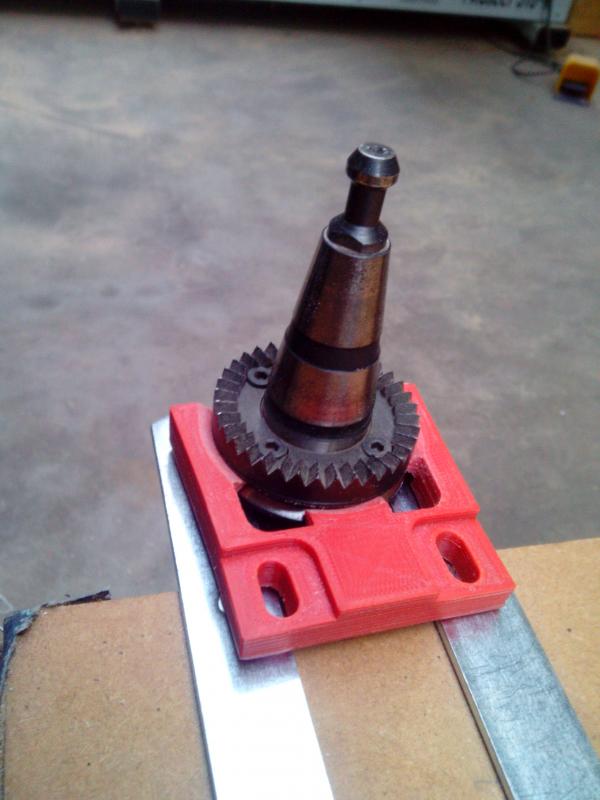

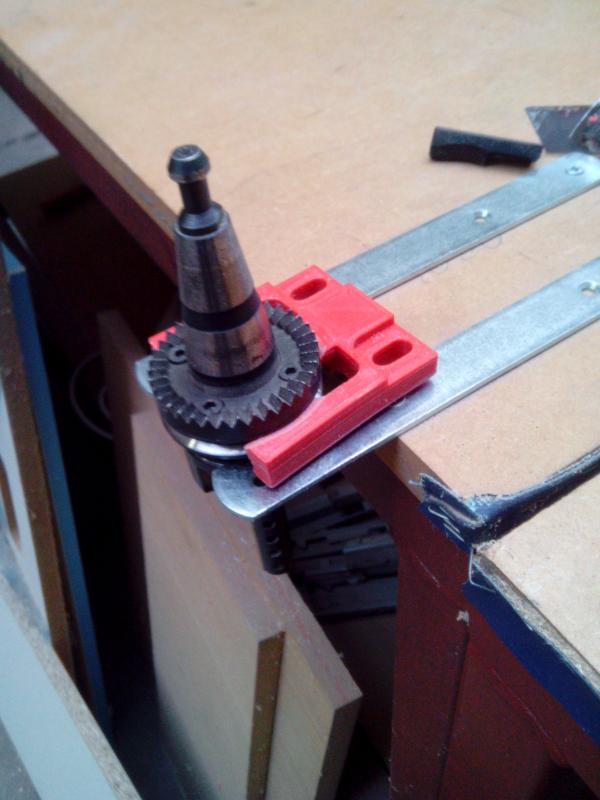

    hier dan het resultaat van de klem
    de houder blijft er mooi in zitten
    de diameter is een beetje krap maar de klem houd het wel
    [​IMG]
    [​IMG]
    [​IMG]

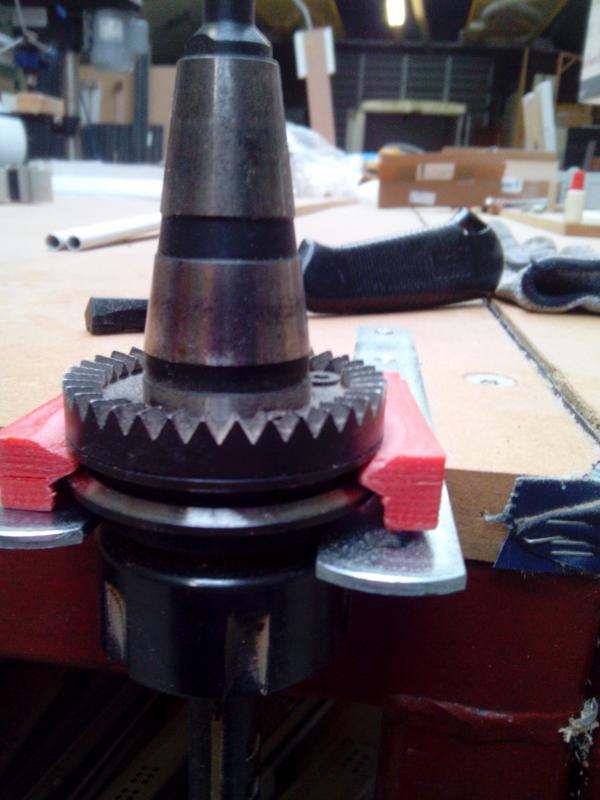

    je ziet dat de pootjes iets te veel onder spanning staan
    dus als Hans de moeite wil nemen om de radius iets groter te maken dan blijft de spanning lager op de poot

    Laatst bewerkt door een moderator: 17 nov 2015
  18. aws1

    aws1

    Lid geworden:
    3 mrt 2008
    Berichten:
    377
    Locatie:
    Putten

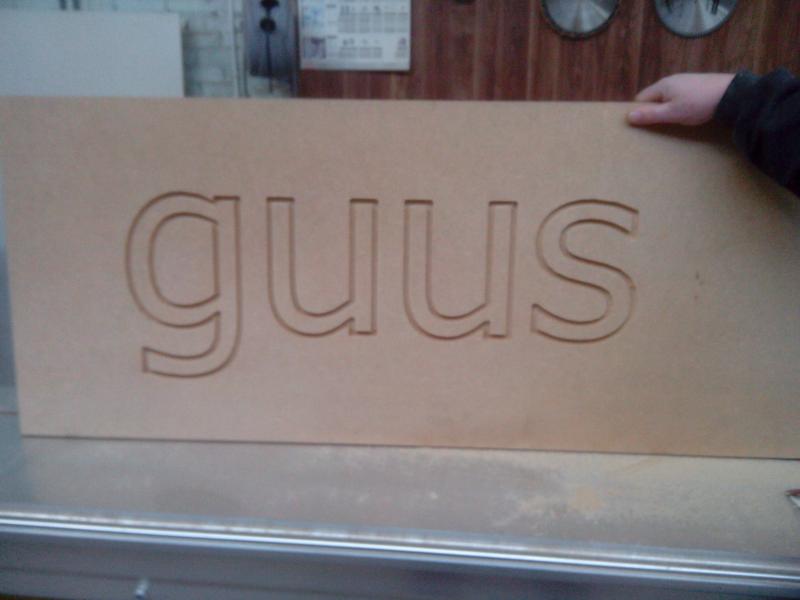

    en gelijk een test gedraaid met een kleine beitel
    de naam van mijn collega even erin gezet met een frees 10mm

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  19. stef stuntpiloot

    stef stuntpiloot Moderator Moderator team Forum veteraan

    Lid geworden:
    26 dec 2010
    Berichten:
    2.542
    Locatie:
    Zwollle
    Nog een extra tip ( je zegt dat ie wat te klein is) ABS krimpt doorgaans 0.4 tot 0.7%. Houd daar even rekening mee met het printen dan moet het goed komen (print formaat dus dan 100.5% groot ofzo)
