hallo ik ben vrij nieuw in het FPV en heb de onderdelen pas binnen die ik had besteld. nu alleen nog een auto om mee te oefenen.

ik heb gekocht:

- 3D camera :p
- 2,4Ghz zender 500mw
- 2,4Ghz ontvanger
- 3D videobril EVG920

de zender en camera heb ik op een 3s 11.1V 1800mah LIPO aangesloten.

nu ik alles op elkaar heb aangesloten zie ik nog geen beeld maar het ruisgeluid valt wel weg als ik de zender aan zet.
moet ik de potmeter van de zender ook bijstellen of is dat niet slim.
of ben ik iets anders vergeten om te doen.

details:

- 3D camera
Image Sensors: ¼” CMOS
Resolution: 525 Lines
Sensitivity: 3.0V/Lux-sec @ 5600K
S/N Ratio: 48dB
Lens: 3.6mm
Voltage: 5-12V
Current: 105mA
Video Output: NTSC (2D mode) / Field Sequential NTSC (3D mode)

- zender

Frequency Band:2400MHz
Number of Channels:8
Audio Sub-carrier:6.5MHz
Transmission Range:200-500 Meter
Power Consumption:450mA
Output Power:500mW
Operation Voltage:5-5.5V
Power Supply:5V/500mA
Antenna Connector:SMA Connector
Weight:10 g
Dimensions:24 x 28 x 7 mm
Recommended ReceiverRx-2460 or Rx-2480

- ontvanger
Frequency Band:2400MHz
Number of Channels:8
Audio Sub-carrier:6.5MHz
A/V Output:2.1mm Stereo Jack
DC Battery:3.7V/2200mA
Phase Logic Lock:Yes
Operation VoltageDC 5V
AC Charger:8V/800mA
Antenna Connector:SMA Connector
Weight:135 g
Dimensions:110 x 70 x 20 mm
Battery Charge Time:3.5 Hours

- videobril

Display size: 80", 2 m away
Pixels: 640 x 480, RGB (922K)
Field of view: 35 degrees diagonal
Video input: NTSC/PAL (automatic selection)
Sound: stereo audio
Adjustments: volume, contrast, brightness
Power input: 5V DC
Power consumption: <1.1W

Laatst bewerkt door een moderator:
Als je ruis geluid wegvalt en het beeld zwart dan werkt je zender in iedergeval maar krijgt ie waarschijnlijk geen video binnen.

Sluit je camera eens rechtstreeks op je videobril aan. heb je dan beeld?

Heb je wat foto's of linkjes van de spullen die je hebt gekocht. 3d fpv heb je toch echt wat meer voor nodig dan alleen een camera. Ben bang dat je toch echt "zooi" hebt gekocht.

Voor 3d fpv heb je nodig:
2 camera's
2 video zenders
2 video ontvangers
een video bril met voor elk oog een apparte av-in.

FPV

ok ik heb de camera direct op de video bril aan gesloten.

en ik zag beeld.
de camera stuurt steeds om en om een beeld maar de videobril zit nog in 2D mode.
ik zag dus met mijn linker oog de linker en rechter camera om en om knipperen.
en met het rechter oog ook.

op de site zeggen ze eigenlijk dat je bij deze camera de EVG920 videobril kunt gebruiken maar hoe stel ik dit af.

er zat een afstandbediening in de doos maar weet niet voor welk apparaat het is :oops:.
er zitten knoppen op voor 2D, 3D, contrast, helderheid, VGA, PAL.
ik kan op alles drukken maar er gebeurd niets.

hier heb ik alles gekocht.
New Generation Hobbies, Your One Stop FPV Shop

full

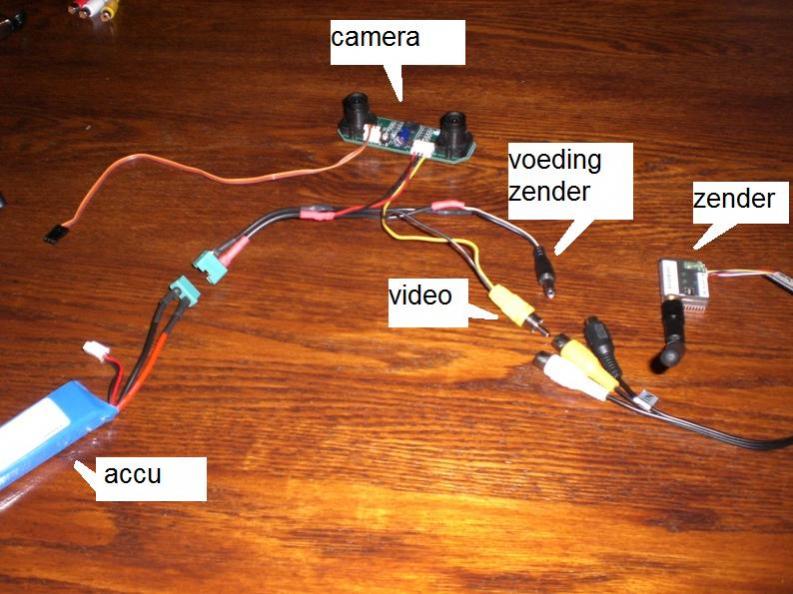

zoals je hier ziet is er maar 1 video connector nodig om de 2 beelden uit te zenden.

full

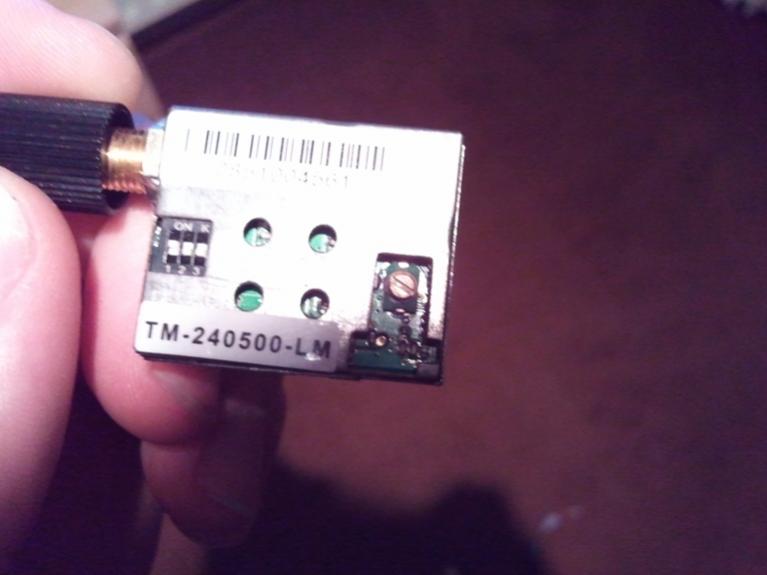

dat schroefje is de potmeter.

Laatst bewerkt door een moderator:
Al lezende op de website zou je zeggen dat het zou moeten gaan werken.

De ab is volgens mij voor de bril om te kunnen schakelen..

Heb je een andere video bron ? ( fototoestel/video camera ?) Sluit deze eens aan op je zender en kijk of je dan wel beeld krijgt ?

Je zult heen en weer moeten schakelen en kijken waar het fout gaat.

Wat voor connecor zit er aan je zender en wat voor 1 aan je camera.

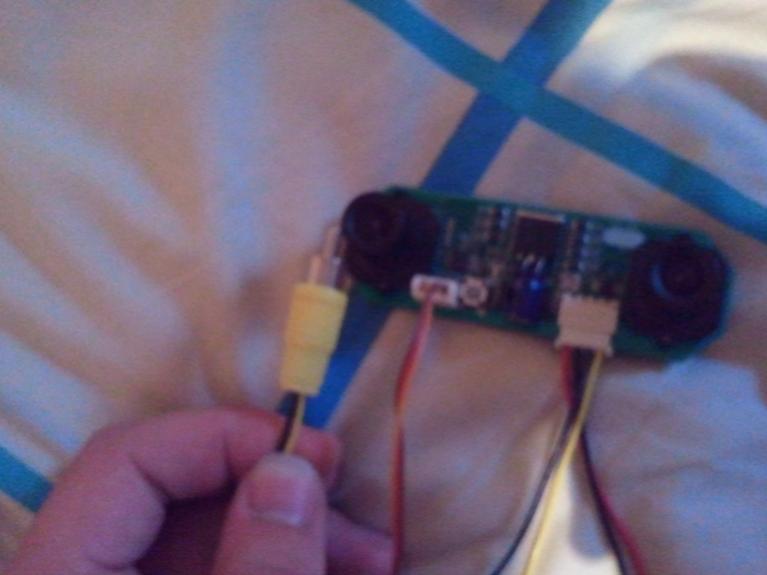

volgens mij ( op de onscherpe foto ) zie ik 1 gele draad van je camera af komen.
Die zou op de gele moeten van je zender...

maar eens wat meer foto's van kabels e.d. leg het geheel logies neer zodat we kunnen proberen je te helpen..

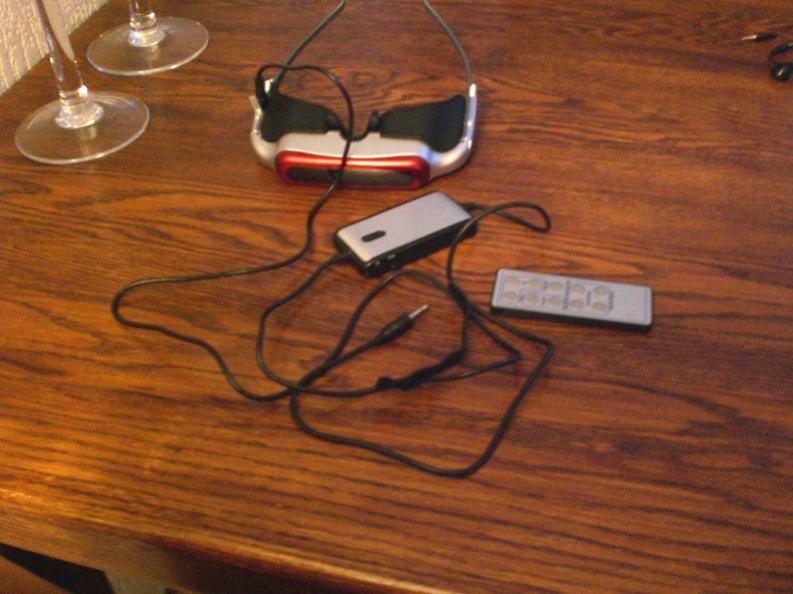

ok de videobril net als alle anderen (neem ik aan) een jack met 4 ringen.
die gaat direct in de ontvanger.
full

full

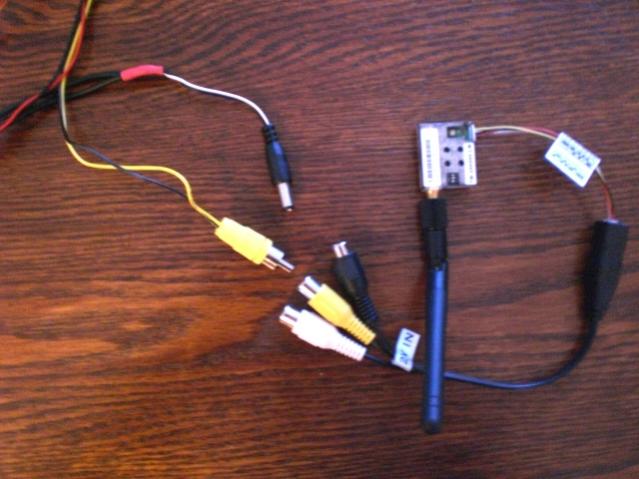

dan de zenders kant.
de camera heeft een video tulp stekker die met behulp van het meegeleverder verloopstekkertje direct op de zender kan.

de voeding van beide (de camera en de zender)
zitten op 1 accu

full


full


ik zal is zoeken naar een andere video bron.

Laatst bewerkt door een moderator:
Ziet er allemaal goed uit.

Heb je de kanaal instellingen gecontroleerd ? Staat de onvanger en zender op het zelfde kanaal ?

oeps :D toch wel.

de zender is geen 12V zender maar een 5-5.5V :nooo: opgeblazen.

alhoewel er wel een connector aan zat die je vaak gebruikt voor een 9V batterij.

Ik zie nu pas.. "het ruis geluid valt weg" wat doet je bril als je de zender NIET aan hebt ?

Zie je dan ook ruis?
veranderd er iets in het beeld als je de zender aan en weer uit zet?

Ik heb zelf van 1 video kabeltje dat ik de rode ipv de gele moet gebruiken.
Zou nog kunnen zijn dat je video op een andere ring van je 4 polige plug zit :-(

[edit]

Stuk nu? geen response meer????

als de videobril aan is en de ontvanger aan en de zender uit hoor ik ruis en zie ik een zwart scherm.

als ik de zender aan doe gaat de ruis weg maar er is geen verandering in beeld.

toen je zij dat die jack met 4 ringen ook verkeerd kan zitten moest ik in een keer aan dat stomme kleine rot verlengsnoertje denken van 5cm.

Die er net even tussen gezet en ik heb een wit sneeuwend beeld met heel heel heel heel vaag het beeld wat de camera ziet.

ben bang dat de zender nu stuk is

nu net ontdekt dat in de kabel van de zender een ingebouwde voltage regelaar zit dus mag het niet aan leggen.

is het verstandig om aan de potmeter te draaien van de zender.
ik denk namelijk dat je daar mee het kanaal kan afstellen.

O en eeuh Freijn dank je dit schiet goed op zo.

grasnicht zei:
nu net ontdekt dat in de kabel van de zender een ingebouwde voltage regelaar zit dus mag het niet aan leggen.

is het verstandig om aan de potmeter te draaien van de zender.
ik denk namelijk dat je daar mee het kanaal kan afstellen.

O en eeuh Freijn dank je dit schiet goed op zo.
Klik om te vergroten...

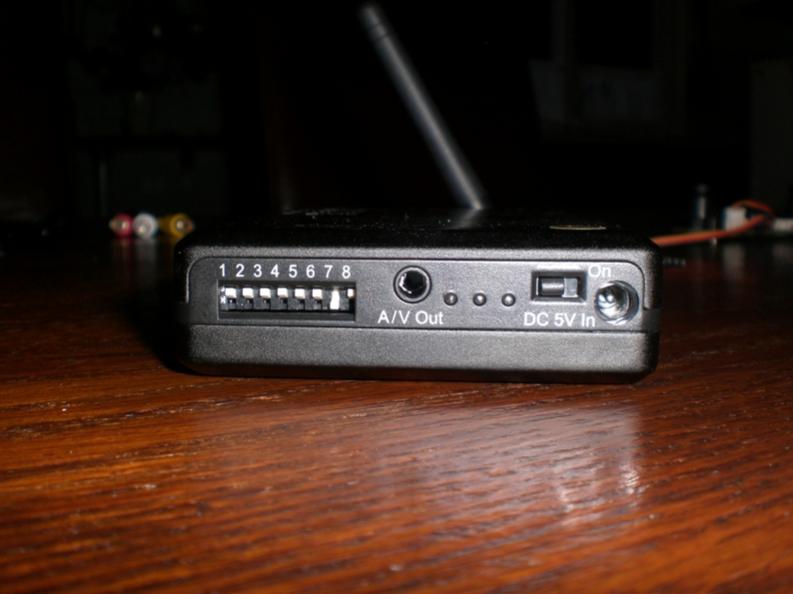

Daar moet je vooral NIET aan draaien, kanaal instellen doe je met de dipswitches, selecteer een identiek kanaal voor zender en ontvanger.

Met vriendelijke groet,

Sander Sassen
ImmersionRC - Real Virtuality

P.s. de stekker van je videobril past NIET op je ontvanger, iedere fabrikant gebruikt zijn eigen pinout. Als het goed is ziet er bij de ontvanger een verloopkabel naar tulpstekkers (audio en video apart), idem voor de videobril, daarmee sluit je e.e.a. op elkaar aan.

Met vriendelijke groet,

Sander Sassen
ImmersionRC - Real Virtuality

Als je sneeuw ziet en een klein beetje beeld betekend dat, dat je aan beide kanten in ieder geval de video goed heb aangesloten.

Ga nu toch eens aub "spelen" met de kanalen.. probeer eens van 1 tot 7 denk dat er toch iets fout zit daar...

Hij doet het!!!!!!!!!!!!!!

Bedankt SanderFPV, zoals je zij de videobril kan niet direct op de ontvanger.
ik had nog 1 kabel niet aangeraakt en dat was hem.

o en eeuh AAAAAAAAAAAAAAA!!!!!!!!!!!!! 3D is vet!!!!!!!!!!!!!!.

door dat het uit canada komt is het een duur geintje maar zeker het sparen waard.

nu kan ik in 3D tegen die boom aan knallen.

nog even tussen 2 () wat is ook al weer de maximaal toegestane vermogen van een video zender zonder zend vergunning? anders koop ik een tikje lager.

Allemaal heel erg bedankt voor jullie snelle hulp.
​

Weer wat geleerd wist niet dat er ook al 3d camera's waren die via 1 downlink werkte.

2.4ghz 10mw
5.8ghz 25mw

Weet niet waar je woont maar denk dat er veel vliegers nieuwsgierig zijn naar het beeld...

FPV meeting???? :-)

leuk dat je hem aan de slag gekregen hebt !
