3D files voor stabilo en roer

Discussie in 'HLG/DLG/F3K' gestart door Erik Janssen, 7 sep 2020.

  1. Erik Janssen

    Erik Janssen

    Lid geworden:
    19 nov 2016
    Berichten:
    142
    Locatie:
    Hoorn
    Ik wilde eens wat gaan stoeien met het frezen van vleugels en wil eerst beginnen met het stabilo en het roer. Op het internet kan ik geen moderne uitvoeringen vinden, alleen maar de symmetrische en naar mijn gegevens zijn het geen symmetrische profielen.

    Wie heeft er een fatsoenlijk 3D file voor de 1,5 meter uitvoering

  2. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    996
    Voor frezen hebcje toch geen 3d files nodig?

  3. Erik Janssen

    Erik Janssen

    Lid geworden:
    19 nov 2016
    Berichten:
    142
    Locatie:
    Hoorn
    Ik dacht het wel, die zet ik om naar .stl files

  4. jaap27

    jaap27

    Lid geworden:
    15 sep 2008
    Berichten:
    538
    Locatie:
    Arnhem
    Kijk eens naar de profielen van Mark Drela.

  5. Erik Janssen

    Erik Janssen

    Lid geworden:
    19 nov 2016
    Berichten:
    142
    Locatie:
    Hoorn

    Bijgevoegde bestanden:

    • staart.zip
      Bestandsgrootte:
      1,7 MB
      Weergaven:
      29
  6. jaap27

    jaap27

    Lid geworden:
    15 sep 2008
    Berichten:
    538
    Locatie:
    Arnhem
    Ik heb recentelijk een klein Pyhton scriptje geschreven voor FreeCad. Daarmee kan ik .dat profielen toewijzen aan ribben op een vleugel met een bepaalde koorde, dikte, offset en washout. Het script maakt bezier curves van de profielen en combineert de ribbben tot een vleugel dmv een loft.

    Die kan ik vervolgens exporteren naar stl om gcode te maken.

    Ik kan het scriptje hier wel posten wanneer je dat wil.

    De meeste 3d tekenprogrammas hebben overigens wel een plugin die zoiets kan.

    Een ander idee is Profili. Misschien kan dat iets zijn. Ik ken het niet goed.

  7. Erik Janssen

    Erik Janssen

    Lid geworden:
    19 nov 2016
    Berichten:
    142
    Locatie:
    Hoorn
    Leuk om te proberen, klinkt goed. Ik ben niet zo erg thuis in tekenprogramma's ik probeer Rhino onder de knie te krijgen.

  8. jaap27

    jaap27

    Lid geworden:
    15 sep 2008
    Berichten:
    538
    Locatie:
    Arnhem
    In FreeCad: Ga naar "Part Design". Start met een nieuw bestand en body/lichaam. Ga naar de python console en plak het onderstaande script.

    Pas "hm51" aan om een gewenst profiel van disk te laden. Merk op dat je dus ook meerdere profielen kunt mengen door de "profiles" variabele aan te passen.

    import Draft

    # functie om .dat files in te lezen
    def readProfile(fileName, chord, le, offset):
    f= open(fileName,"r")
    f.readline()
    content = f.read()
    f.close()
    content = content.split()
    vectors = []
    for i in range(1, len(content)-1, 2):
    vectors.append(FreeCAD.Vector(float(content)*chord, le+float(content[i+1])*chord, offset))
    return vectors

    # de te laden profielen
    hm51 = "...profielen\\hm51.dat"

    # welk profiel waar te gebruiken
    offsets = [0.0, 5.0, 10.0, 20.0, 25.0]
    profiles = [hm51, hm51, hm51, hm51, hm51]

    # koordes
    chords = [8.0, 8.0, 8.0, 6.0, 3.0]

    # offset van het midden
    les = [0.0, 0.0, 0.0, 1.5, 4.0]

    # maak de ribben
    ribs = []
    for i in range(1, len(profiles), 1):
    vectors = readProfile(profiles, chords, les, offsets)
    ribs.append(Draft.makeBezCurve(vectors, closed=True))

    App.ActiveDocument.Body.addObjects(ribs)

    # loft de ribben
    wing = App.ActiveDocument.addObject('Part::Loft','Loft')
    wing.Sections = ribs
    wing.Solid=True
    wing.Ruled=False
    App.ActiveDocument.recompute()

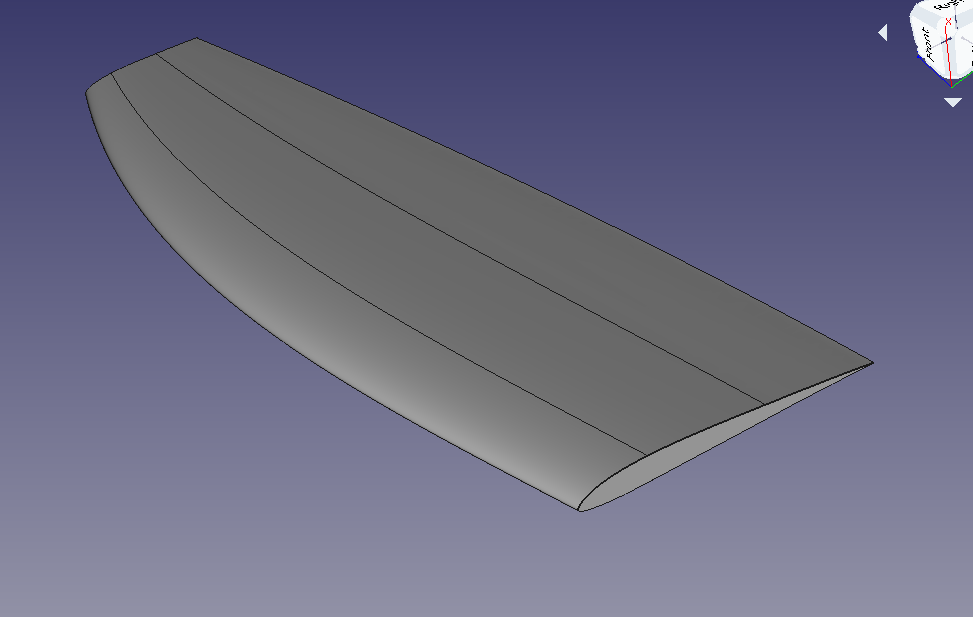

    Met onderstaand resultaat:


    crins en Erik Janssen vinden dit leuk.
  9. Erik Janssen

    Erik Janssen

    Lid geworden:
    19 nov 2016
    Berichten:
    142
    Locatie:
    Hoorn
    Gaaf.....:koud:


    geeft helaas een foutmelding


    f= open(fileName,"r")
    ^
    IndentationError: expected an indented block

    Laatst bewerkt: 9 sep 2020
  10. jaap27

    jaap27

    Lid geworden:
    15 sep 2008
    Berichten:
    538
    Locatie:
    Arnhem
    ik zie nog wel meer fouten, blijkbaar heeft de editor alle instanties van [ i ] verwijderd.
    en alle tabs zijn ook verdwenen.

    de inhoud van functie readProfile() moet geïntendeerd worden.

    ik zal vanavond het scriptje als attachment posten.

    Erik Janssen vindt dit leuk.
  11. jaap27

    jaap27

    Lid geworden:
    15 sep 2008
    Berichten:
    538
    Locatie:
    Arnhem
    nieuwe poging.
    wing.txt bevat het python script.
    ook 2 .dat files toegevoegd zodat je gelijk aan de slag kunt.


    Bijgevoegde bestanden:

    rcmarcm en Erik Janssen vinden dit leuk.
  12. Erik Janssen

    Erik Janssen

    Lid geworden:
    19 nov 2016
    Berichten:
    142
    Locatie:
    Hoorn

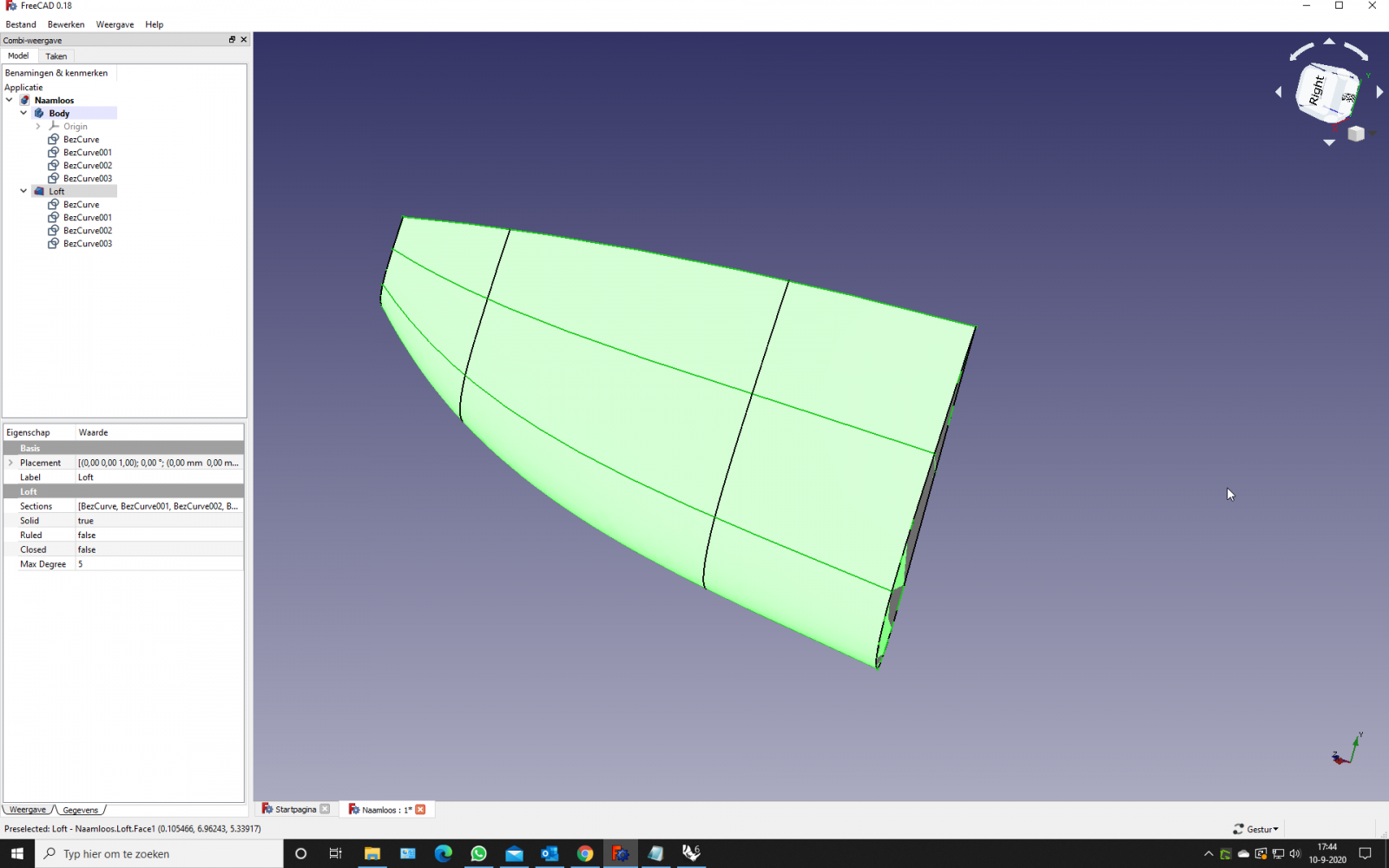

    upload_2020-9-10_17-44-31.png upload_2020-9-10_17-44-31.png


    Nu eens heerlijk kijken wat ik er van kan maken...

    rcmarcm en jaap27 vinden dit leuk.
  13. rcmarcm

    rcmarcm

    Lid geworden:
    8 sep 2015
    Berichten:
    2
    Locatie:
    Elst
    Voor degene(n) die Profili niet kennen en willen zien/uitproberen, kom langs en je kunt zelf de mogelijkheden ontdekken. Ik heb het (ook WingCam), maar ben er ook nog niet veel mee bezig geweest.
