Aeronaut Jonny

Discussie in 'Bouwverslagen - Schepen' gestart door piet, 23 mei 2020.

  1. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.072
    Locatie:
    HELLEVOETSLUIS
    Zit je niet erg laag met 3kgcm?
    Zelfs de kleine mini servo's die ik in de kraan van Piet gebruikt zijn al 3,6kgcm.
    Een standaard servo haalt met gemak de 7kgcm.
    Het leuke van een servo is, dat deze alleen de kracht opwekt, die benodigd is om de eindstand te bereiken.
    Kan deze de eindstand niet bereiken, dan zal deze het met een rooksignaal aangeven.
    Henk

  2. HaHo

    HaHo

    Lid geworden:
    22 mrt 2017
    Berichten:
    19
    Locatie:
    Midden Limburg
    Ook ik heb de roeren niet gemaakt volgens tekening, ik heb ze getekend en 3D geprint in ABS. inderdaad ook ik heb messing buisjes genomen waar de roeren in draaien.

  3. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    7.187
    Locatie:
    Oostvoorne

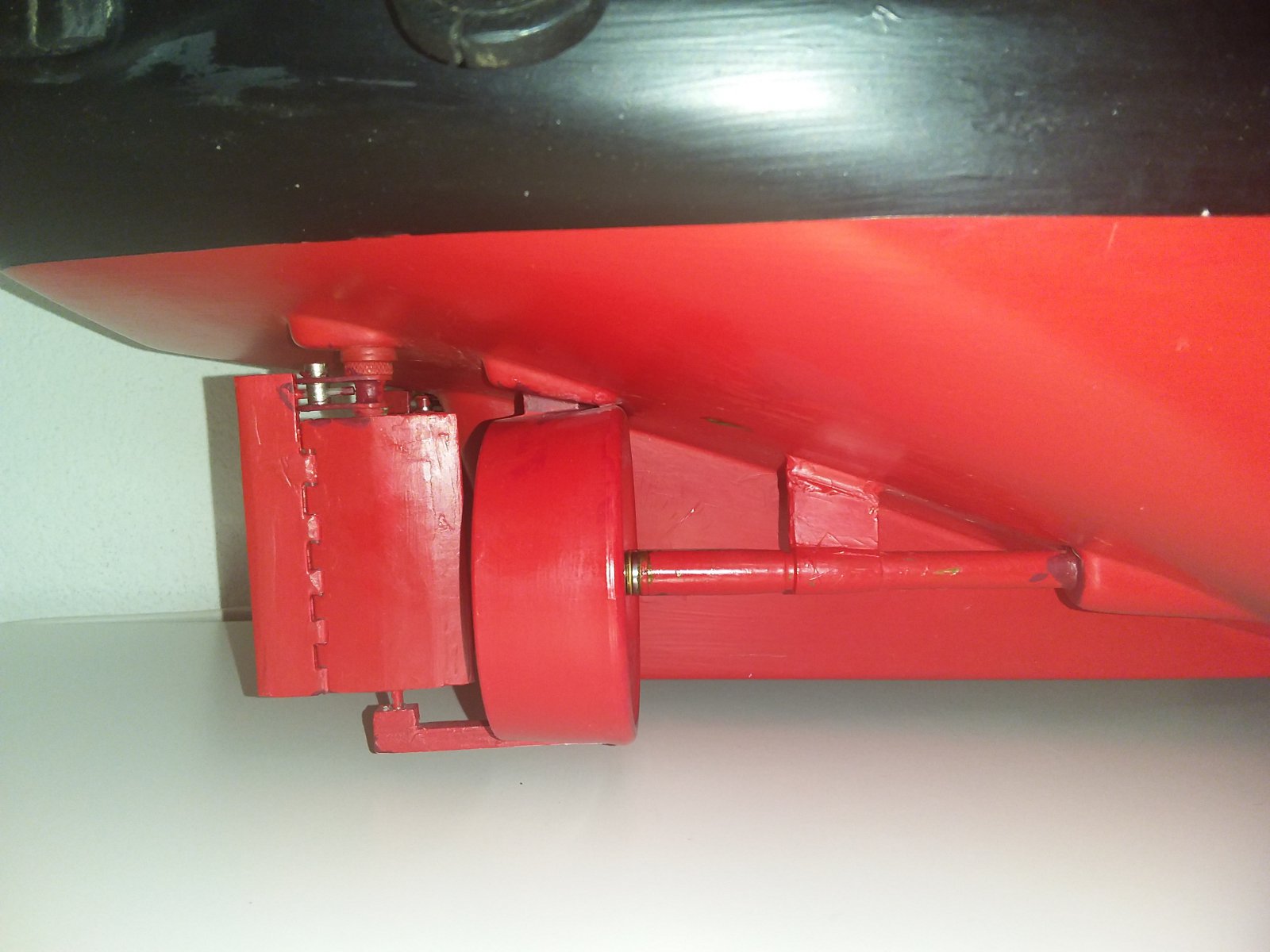

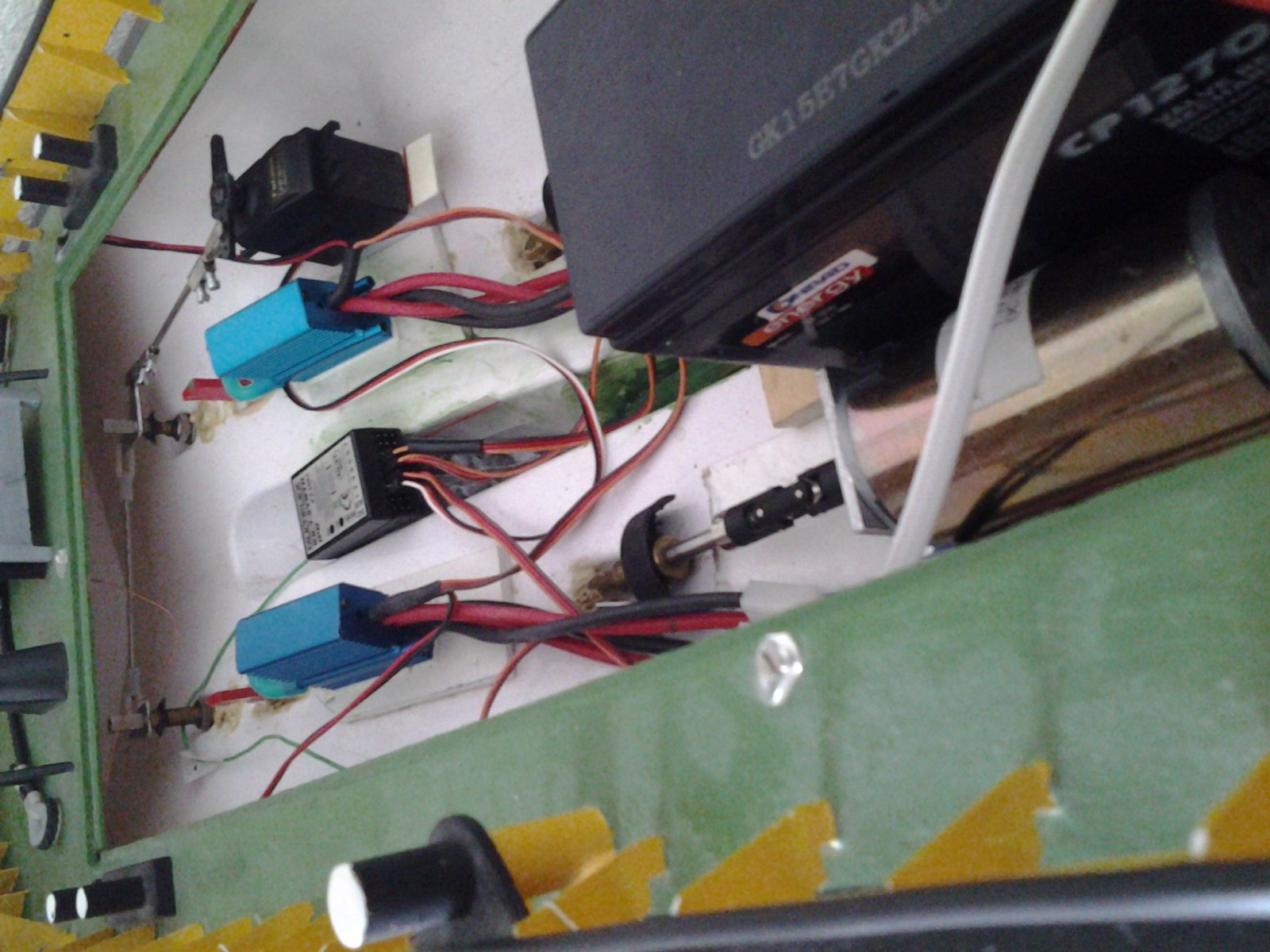

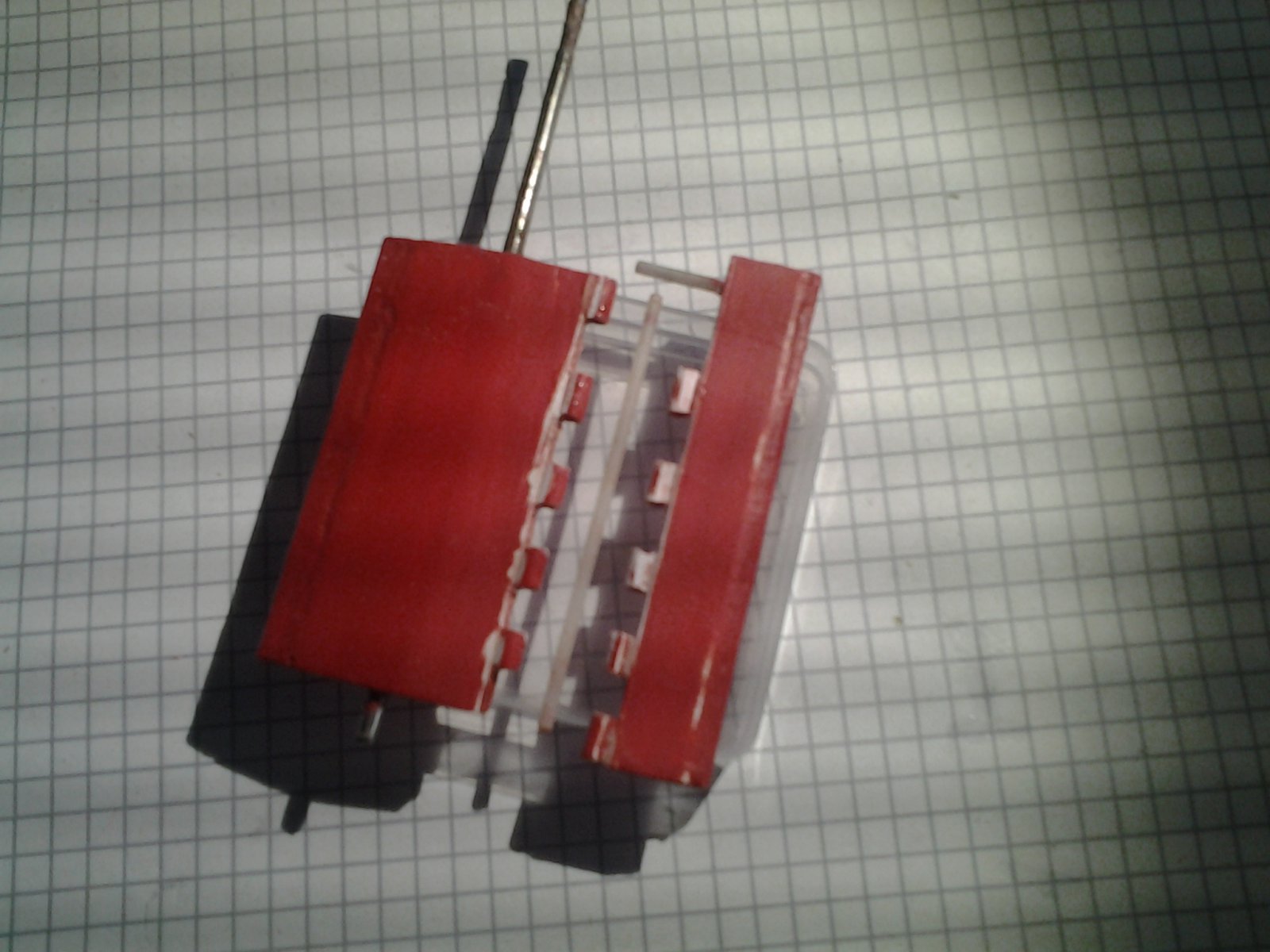

    Mijn Smit Finland is gebouwd als een low budget project. Als hennegatskokers zijn Franse fietsventielen gebruikt en de roerkoningen zijn van 3 mm RVS rond. De Beckerroeren gemaakt van 0,7 mm styreen plaat. Hoofdroer een dubbel gevouwen stuk, de achterflap 4 lagen op elkaar. Om en om stukjes styreen buis aan de roerdelen gelijmd, met daarin een 2 mm nylon buisje. Boven aan de achterflap een 1 mm RVS stift bekleed met 2 mm nylon buisje. Dat glijdt in een messing stift, gelagerd in een uitstekend deel aan de hennegatskoker. Alles uit het handje gebouwd, uitstekend deel messing plaat aan de hennegatskoker met zilver gesoldeerd. Styreen delen met CA-lijm gefixeerd en afgewerkt met 2 K epoxylijm. Roerhevels gemaakt van alu plaat en binnenwerk kroonsteentje. Wordt bediend met één Futaba 3003 servo. Meeste frictie geeft de schuifconstructie voor de achterflappen van de roeren. Stuwdruk van de schroeven is ongeveer 500 gr. per stuk. Door het grote balansdeel aan de hoofdroeren heeft het schroefwater weinig effect op de kracht die nodig is om de roeren te draaien. Omdat de ruimte onder het achterdek beperkt is steken de hennegatskokers maar een klein stukje boven de waterlijn uit. Afgedicht met een brede rubber ring (stukje binnenband) onder roerhevel bevestiging. Zie foto's voor de details. Gr. Klaas.

    20180422_102925.jpg 20200322_150333.jpg 20181017_185303.jpg

    Laatst bewerkt: 28 sep 2020
  4. HaHo

    HaHo

    Lid geworden:
    22 mrt 2017
    Berichten:
    19
    Locatie:
    Midden Limburg
    Op de bouwtekening van de Jonny staat de verlichting op de mast aangegeven, echter de kleur van de lampen klopt volgens mij niet? Piet, ben jij hier al aan toe gekomen? ik heb overal gezocht op het forum maar lees tegenstrijdige informatie over de te voeren verlichting.

  5. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    7.187
    Locatie:
    Oostvoorne
    HaHo, Kijk even op het verlichtingsdraadje en dan bij de laatste posting zie link. En in de tweede link nog wat tekstuele info. Hoop dat het wat helderheid brengt. In de derde link een indruk hoe zoiets er bij nacht uit kan zien. Wat mij opvalt is de felle en soms verblindende dekverlichting. Gr. Klaas.

    https://www.modelbouwforum.nl/threads/scheeps-verlichting-draadje.135842/page-5

    https://www.kustvaartforum.com/viewtopic.php?t=7038

    https://www.hvzeeland.nl/nieuws/423...d&utm_medium=website&utm_campaign=gerelateerd

    Laatst bewerkt: 29 sep 2020
  6. HaHo

    HaHo

    Lid geworden:
    22 mrt 2017
    Berichten:
    19
    Locatie:
    Midden Limburg
    Hoi Klaas, dank voor de genomen moeite, ik zal er straks naar kijken. Gr. Hans

  7. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    7.187
    Locatie:
    Oostvoorne
    Geen dank hoor Hans! Was mijn oude werkomgeving en dan zoekt het wat gemakkelijker. Succes met de bouw verder. Gr. Klaas.

  8. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.132
    Locatie:
    zaandijk
    HaHo, met de mast ben ik nog niet bezig.

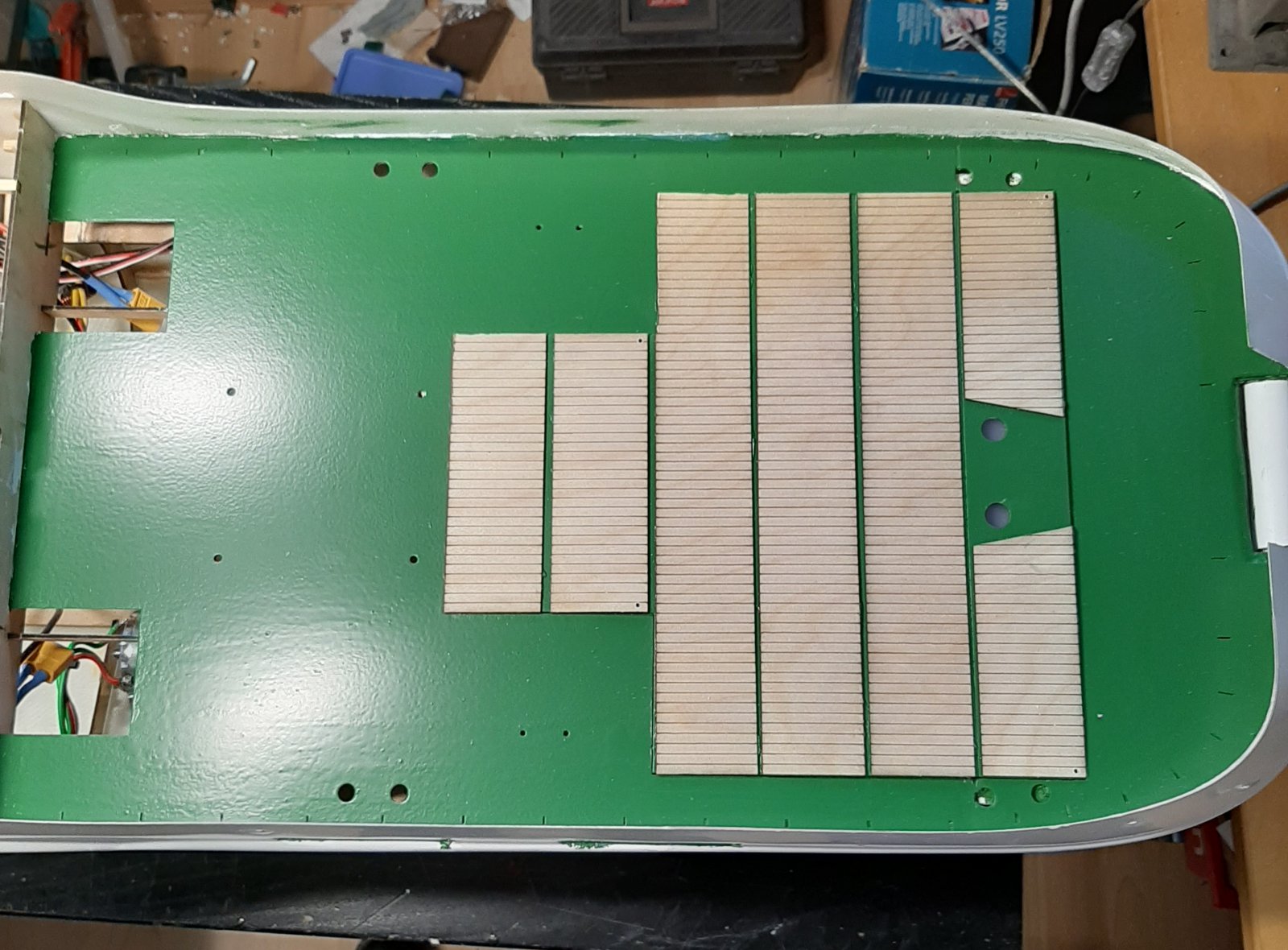

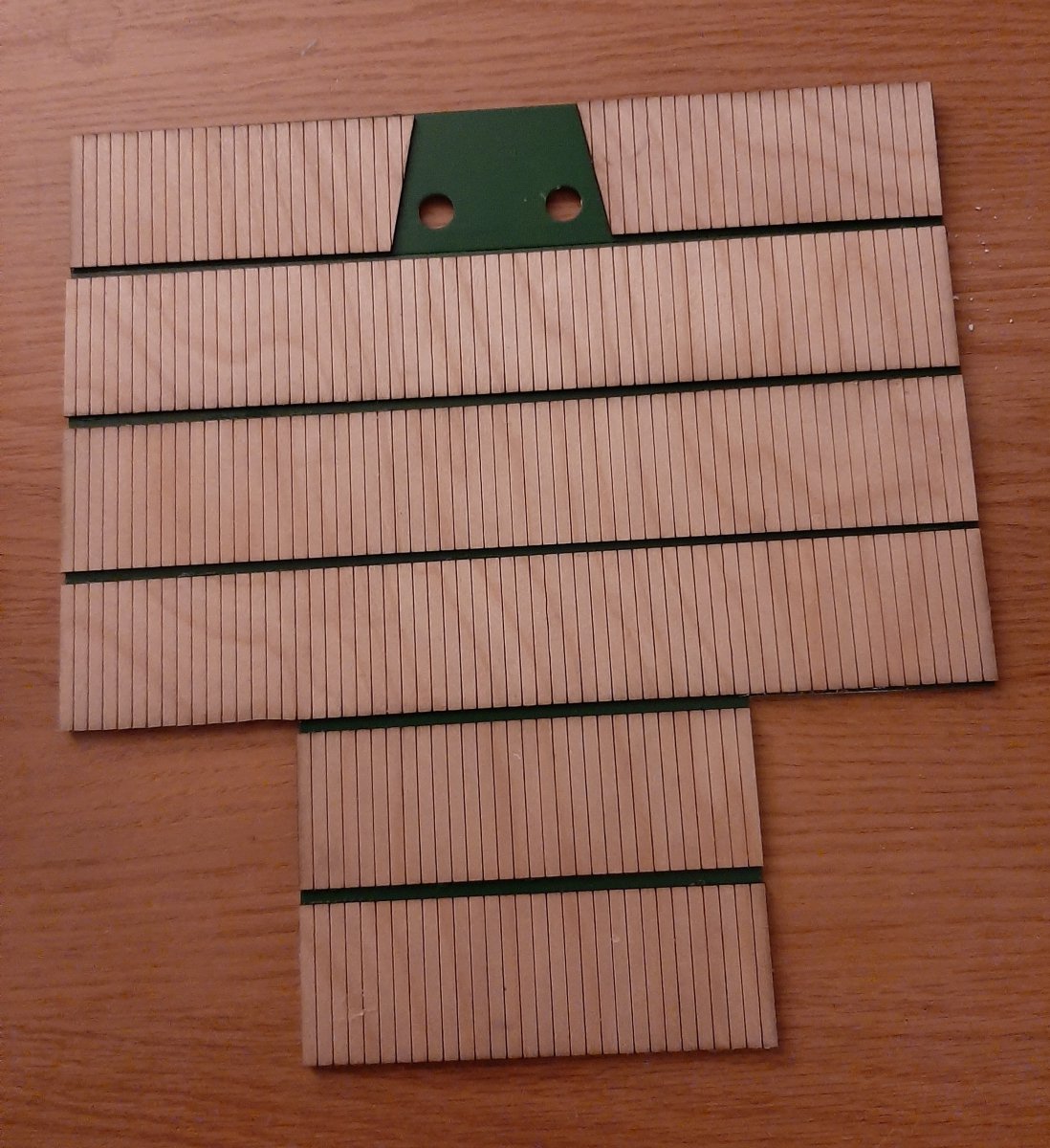

    heb vandaag het achterdek, wat bovenop de plexiglasplaat komt, de houtstructuur gelijmd.
    groet Piet

    20200929_214644 (2).jpg

    Stoompomp en k-k vinden dit leuk.
  9. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.132
    Locatie:
    zaandijk
    achterdek geschilderd, kunst stof plaat vastgezet en ook het werkdek vast gezet.
    alles kan wel weer zo worden verwijderd.
    groet Piet


  10. Jan Blonk

    Jan Blonk

    Lid geworden:
    27 aug 2014
    Berichten:
    556
    Locatie:
    Nieuwpoort (Z-H)
    Piet, je werk heel netjes en strak. En je ziet dat er aandacht aan wordt besteed.
    Het houten dek is erg strak geworden. Maar misschien wel iets te strak.....
    Ik had op mijn Smit Enterprise ooit ook zo’n zelfde houten dek gemaakt van dun triplex. Maar ik ben nu bezig om dit bijna 30 jaar oude schip weer vaarklaar te maken waarbij ik ook oorspronkelijke “bouwfouten” kan corrigeren.

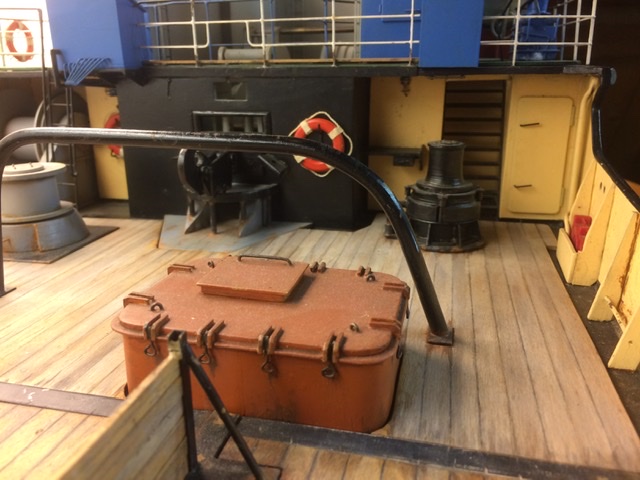

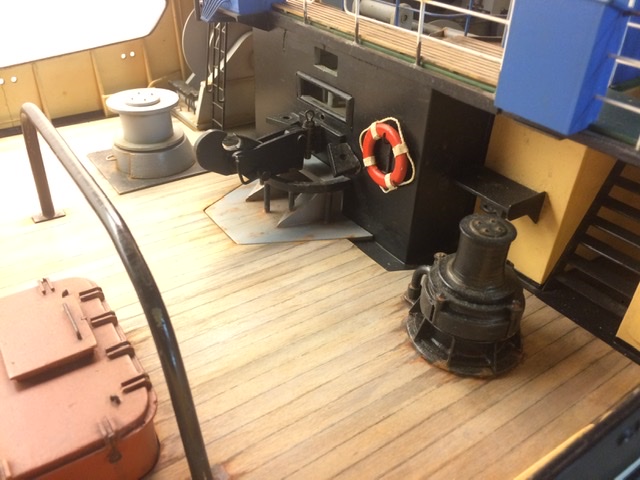

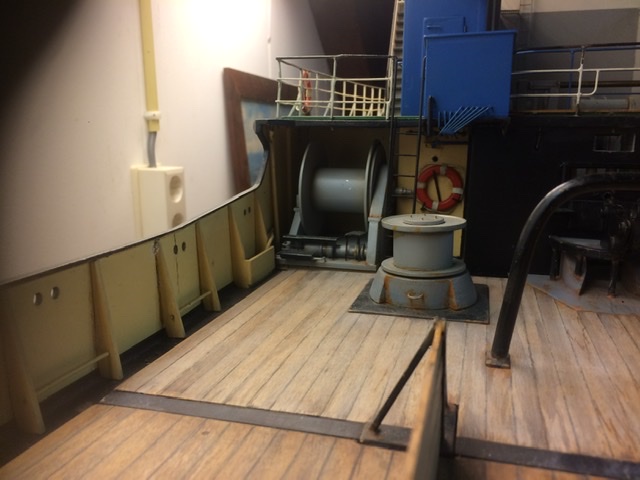

    En het oude egale dek toch was me eigenlijk te “klinisch”. Ik heb dat daarom aangepast zodat het wat meer lijkt op een dek van verschillende planken. Misschien ook voor jouw scheepje een idee.
    Ik verwacht nl. dat het daarmee meer levendigheid zal krijgen.
    Ik heb het oude egale dek wel gewoon behouden maar ik heb met sterk verdunde verf sommige planken plaatselijk wat kleur gegeven. Niet veel, maar net genoeg om verschil te maken met de plank ernaast.
    Voor de afwisseling heb ik 3 kleuren bruin genomen en soms wat gemixt..
    Misschien vindt je het niets...maar hier wat foto’s van hoe het bij mij nu is.




    Gr. Jan

    Laatst bewerkt: 5 okt 2020
    AvdH en Zeiler vinden dit leuk.
  11. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.132
    Locatie:
    zaandijk
    Jan, bedankt voor je reactie, je boot ziet er goed uit maar ik laat het bij mij maar zo.
    groet Piet

  12. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.132
    Locatie:
    zaandijk

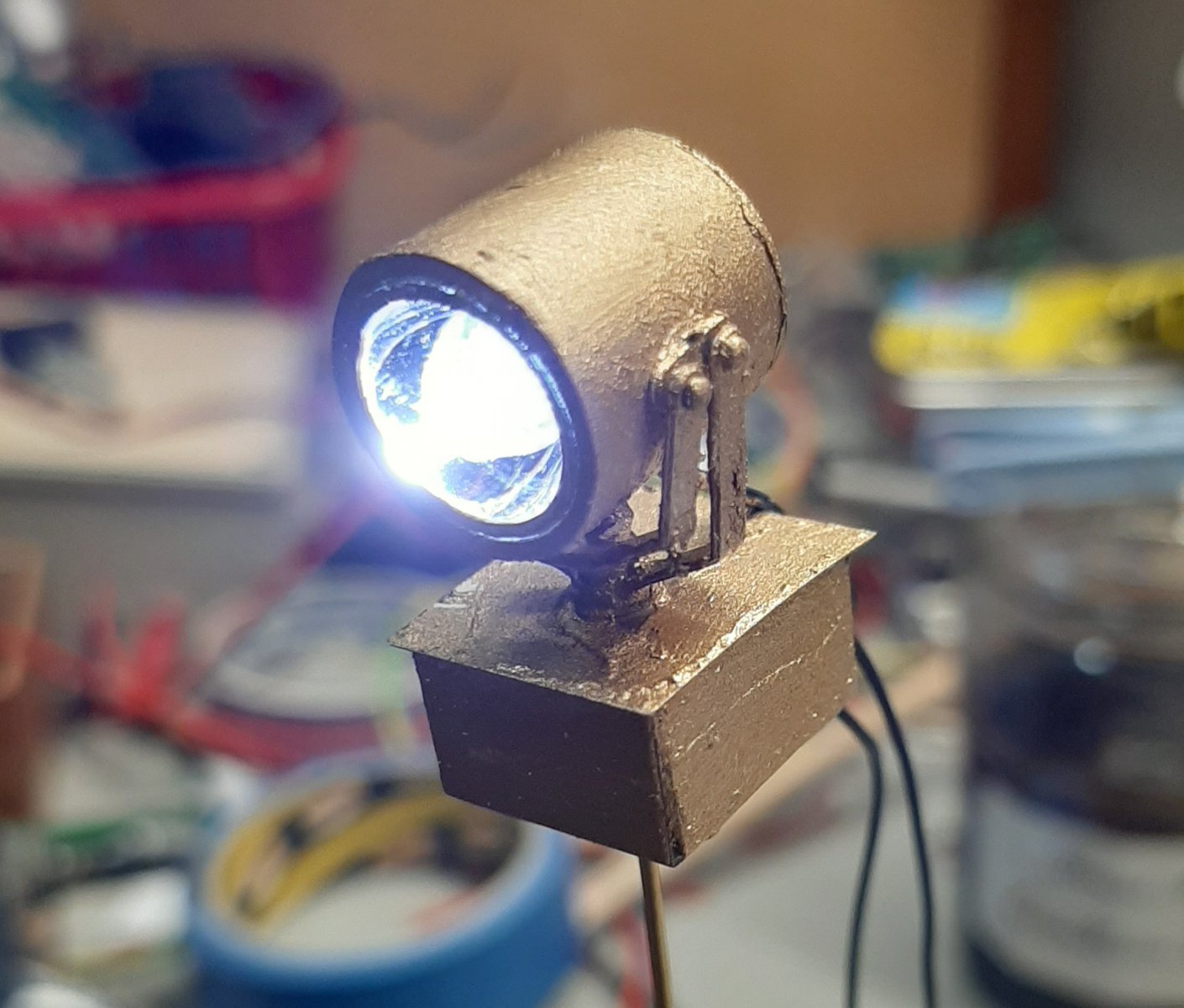

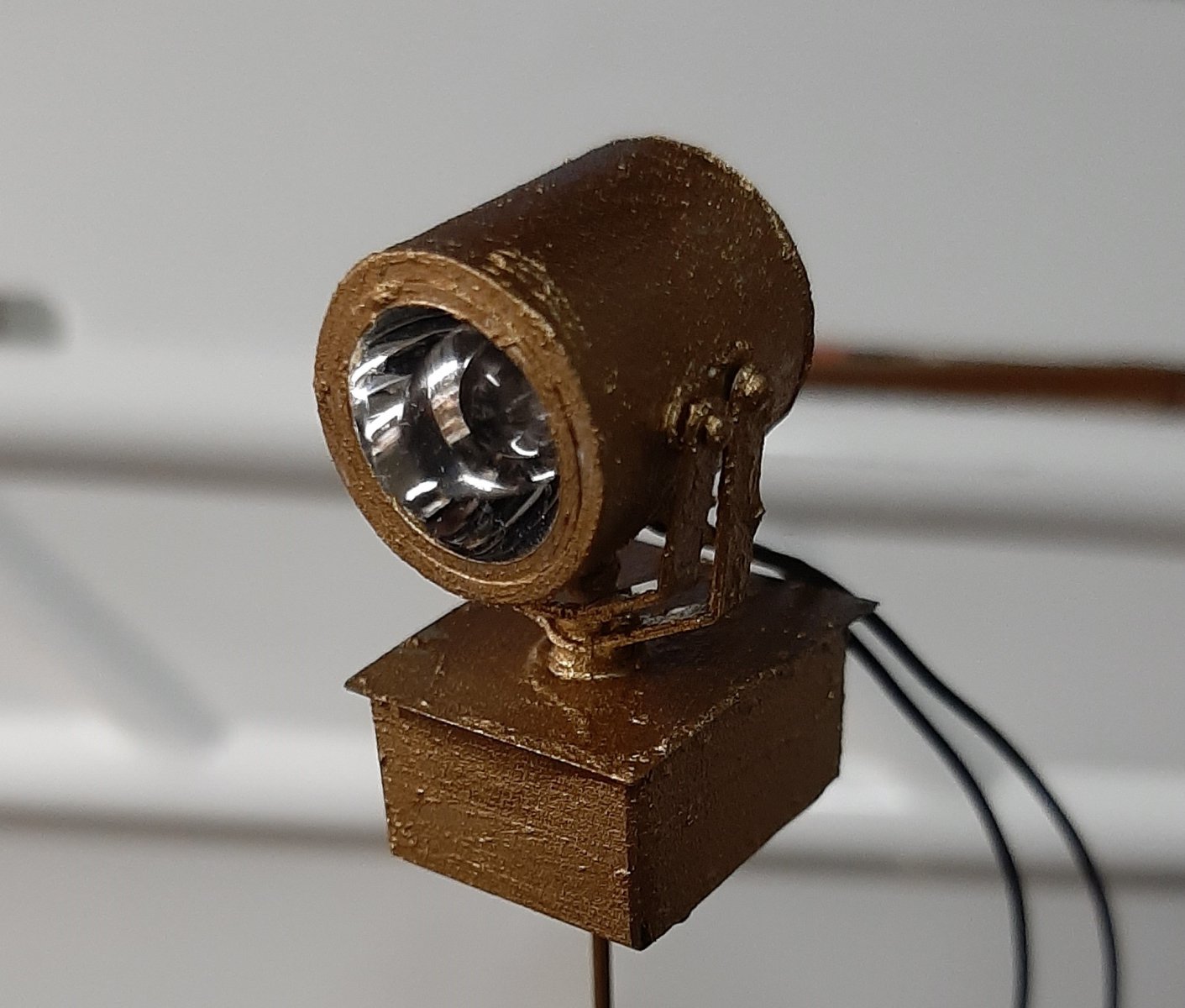

    vandaag de schijnwerper in elkaar gezet en in de goudverf geschilderd.
    geeft veel licht, dus niet inkijken.
    groet Piet

    20201008_184004 (3).jpg
    20201008_184648 (3).jpg

  13. HaHo

    HaHo

    Lid geworden:
    22 mrt 2017
    Berichten:
    19
    Locatie:
    Midden Limburg
    ziet er goed uit Piet, er is ruimte in het messing buisje om de draden in weg te werken.

  14. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.132
    Locatie:
    zaandijk
    HaHo, daar heb ik eigenlijk nog niet naar gekeken maar mocht dat niet kunnen dan plaats ik vlak achter de schijnwerper een doorvoerbuisje.
    maar ik ga het proberen.
    groet Piet

    even gekeken of de draadjes door het buisje kan, maar helaas.

    Laatst bewerkt: 12 okt 2020
  15. HaHo

    HaHo

    Lid geworden:
    22 mrt 2017
    Berichten:
    19
    Locatie:
    Midden Limburg
    Piet, dat zal wellicht met de draden te maken hebben, bij mij is het gelukt met 0,5mm lakdraad. Dat ging net. Ik had veel moeite met het solderen van het onderste bakje, dat heb ik uiteindelijk ge-3D print.
    Suc6 met de verdere bouw. Gr. Hans

  16. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.132
    Locatie:
    zaandijk
    gaat lukken, dank je Hans
    groet Piet

  17. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.132
    Locatie:
    zaandijk

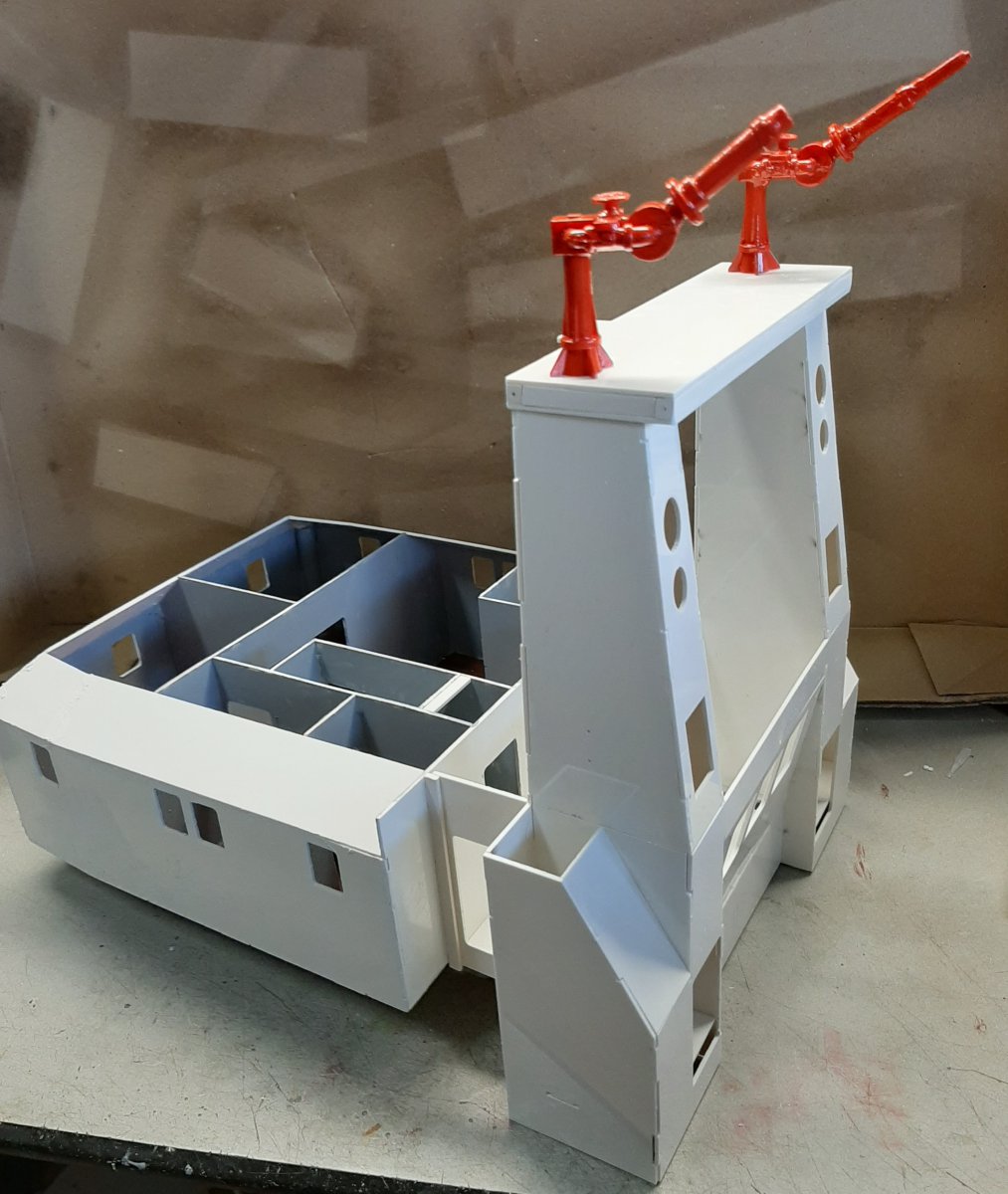

    afgelopen dagen bezig geweest met de achterkant van de opbouw, de schoorstenen.
    moet nog wel het een en ander schuren en plamuren maar dat gaat wel lukken.
    groet Piet

    20201015_154918 (2).jpg

    Marc w en Stoompomp vinden dit leuk.
  18. HaHo

    HaHo

    Lid geworden:
    22 mrt 2017
    Berichten:
    19
    Locatie:
    Midden Limburg
    daar gaan wat uurtjes in zitten Piet, ga je nog een "rookmachine" gebruiken? leg dan kanalen in de schoorsteen, nu kan je er nog goed bij. Bij mij heb ik een en ander moeten aanpassen omdat er onvoldoende rekening mee gehouden heb dat hij nog moet "roken". ik zal binnenkort een paar fotookes proberen te plaatsen. Ik heb NIET de kleuren van de Jonny gebruikt, ik vind en vond de blauwe kleur minder geschikt voor dit model.
    succes met schuren en plamuren. Gr. Hans

    Laatst bewerkt: 15 okt 2020
  19. HaHo

    HaHo

    Lid geworden:
    22 mrt 2017
    Berichten:
    19
    Locatie:
    Midden Limburg
  20. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.132
    Locatie:
    zaandijk
    HaHo, mooie foto.
    ik ga geen rookgenerator gebruiken, in mijn vorige boot de Cristiaan Brunings zit er wel in maar dat is een stoomboot, de rook welke geproduceerd wordt is veel te veel voor een boot met een dieselmotor.
    groet Piet
