Amerikaans kustkanon schaal 1:17 (Mantua)

Discussie in 'Bouwverslagen historische schepen' gestart door pietsan, 23 nov 2020.

  1. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.316
    Locatie:
    Zeeuws-Vlaanderen
    Vanmorgen kreeg ik twee pakketten tegelijk bezorgd...

    De Willem Barentsz van Kolderstok, een mooi een goed verzorgd pakket en het Amerikaanse kustkanon, (ad 1780-1812) wat ik heb aangeschaft als verjaardag kadootje voor iemand waarvan ik de naam niet zal noemen, daar het forum openbaar is en je weet maar nooit of de betreffende persoon mee gluurt....

    Ik begin met het kanon, want dat moet over een maand klaar zijn.

    Laatst bewerkt: 23 nov 2020
    TIMBERWOLF, Jaques, Herby63 en 1 andere persoon vinden dit leuk.
  2. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.316
    Locatie:
    Zeeuws-Vlaanderen

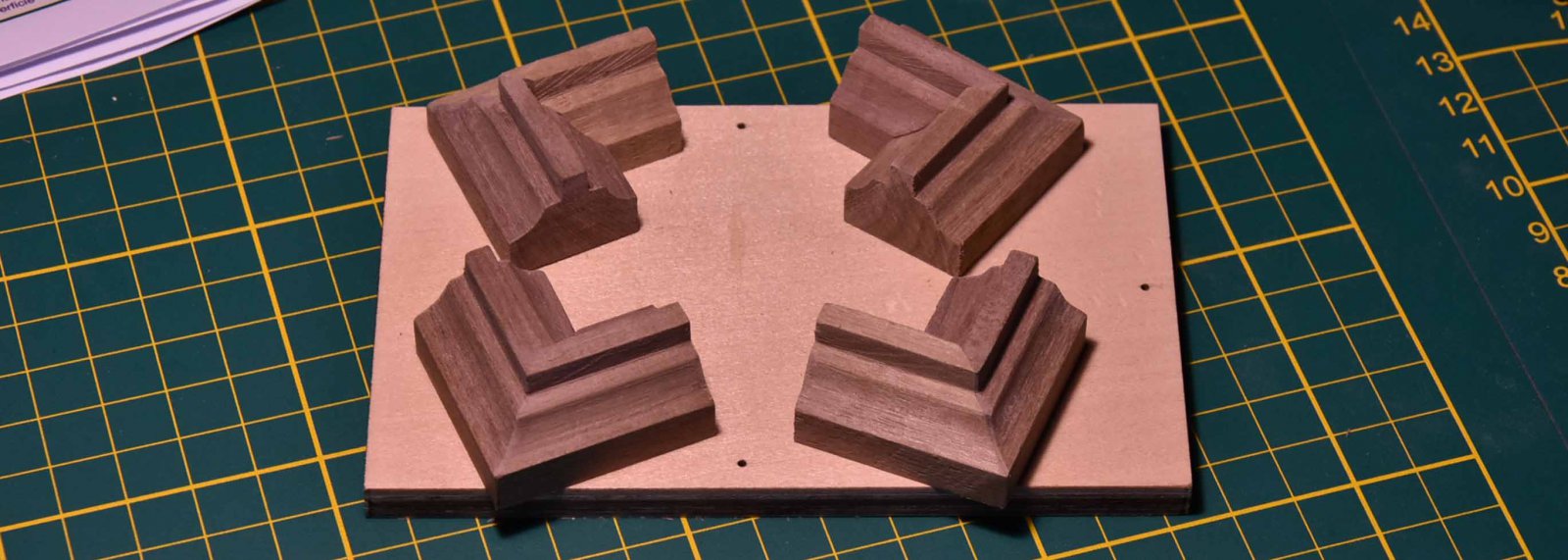

    Eerst moet de bodemplaat voor het kanon (standaard) gemonteerd worden die bestaat uit een plaatje triplex van 12,5 cm lang, 8 cm breed en 6 mm dik. Onder de hoeken komen voor gefreesde profielen, 8 stuks die in verstek zijn gezaagd, waardoor er na verlijming dus 4 hoekstukken ontstaan,

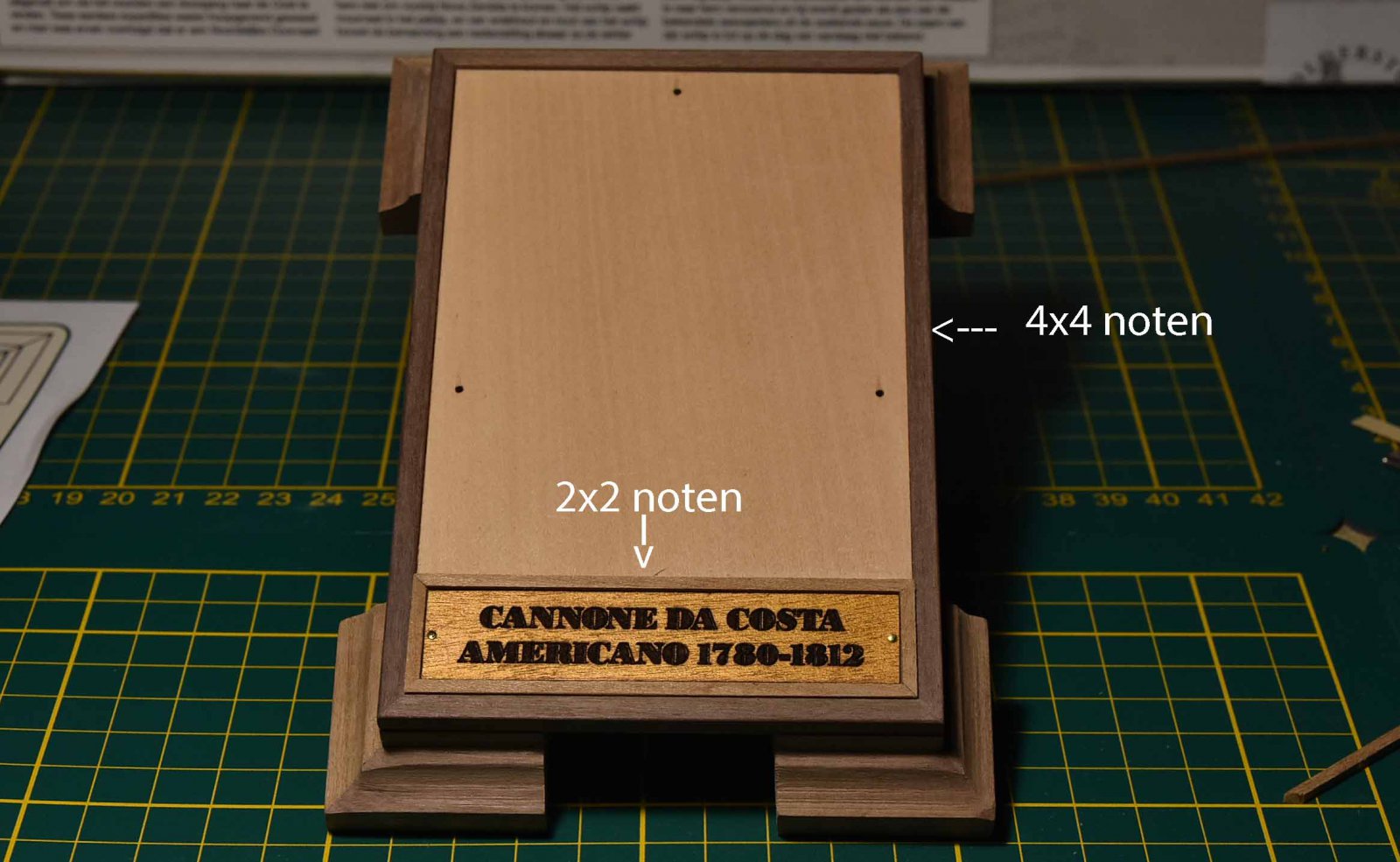

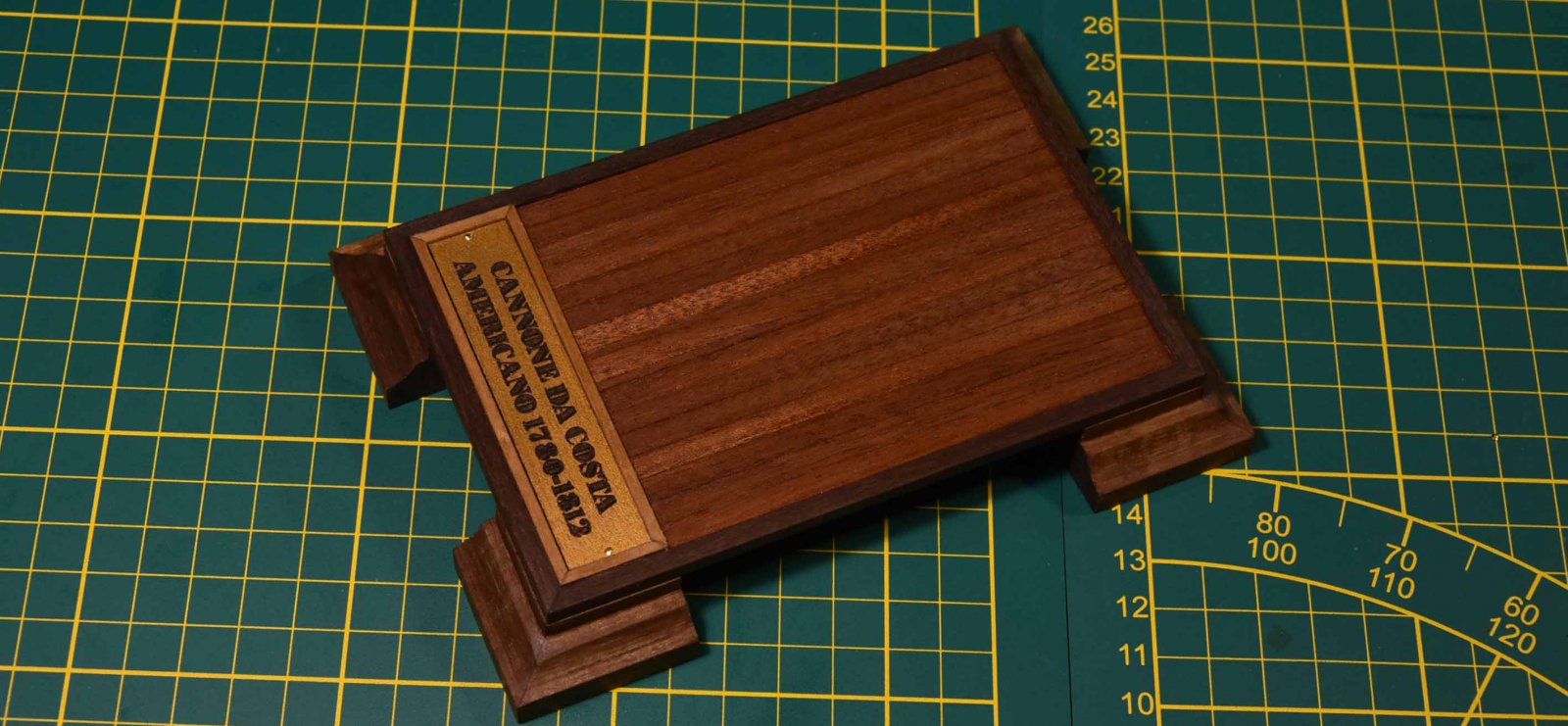

    Nadat de plaat op de hoeken was verlijmd heb ik (uit eigen voorraad) een noten lat van 4 x 4 in verstek gezaagd en om de plaat gelijmd hetgeen het net iets extra's geeft. Daarna de naamplaat die compleet en geschilderd in de kit zit op de plaat gelijmd en omlijst met een noten lat van 2x2 mm ook uit eigen voorraad met het volgende resultaat;

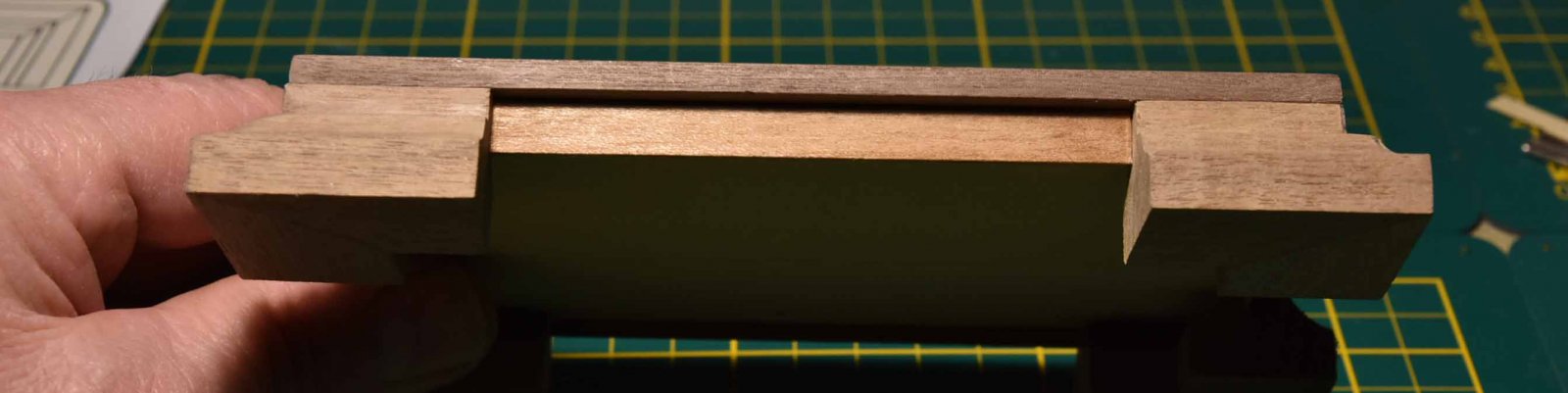

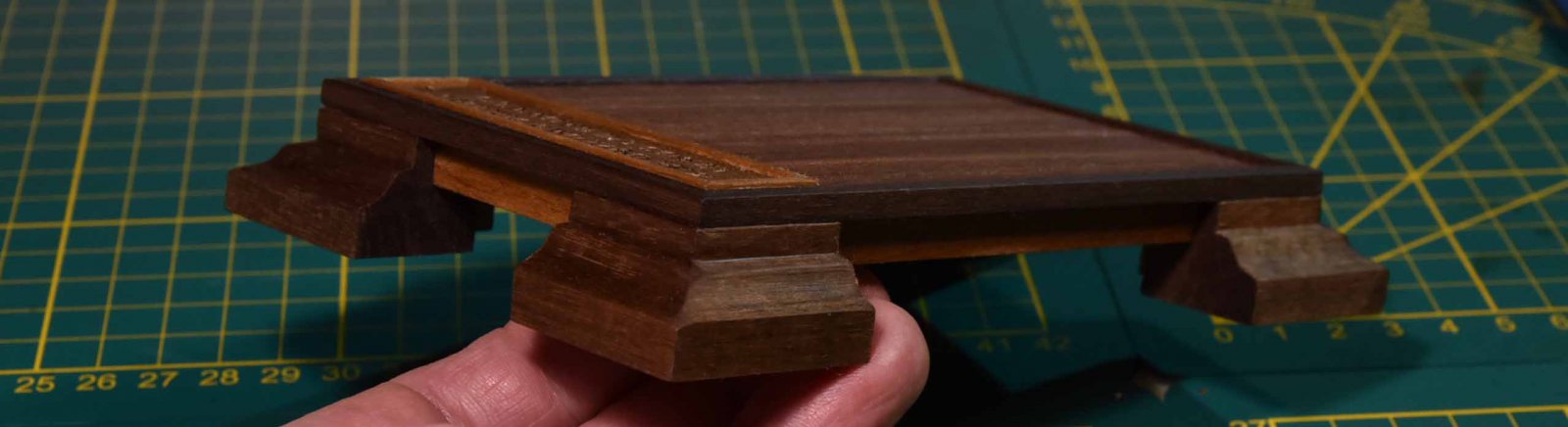

    De onderkant tussen de vier hoeksteunen afgewerkt met een lat, zodat het triplex niet meer zichtbaar is,

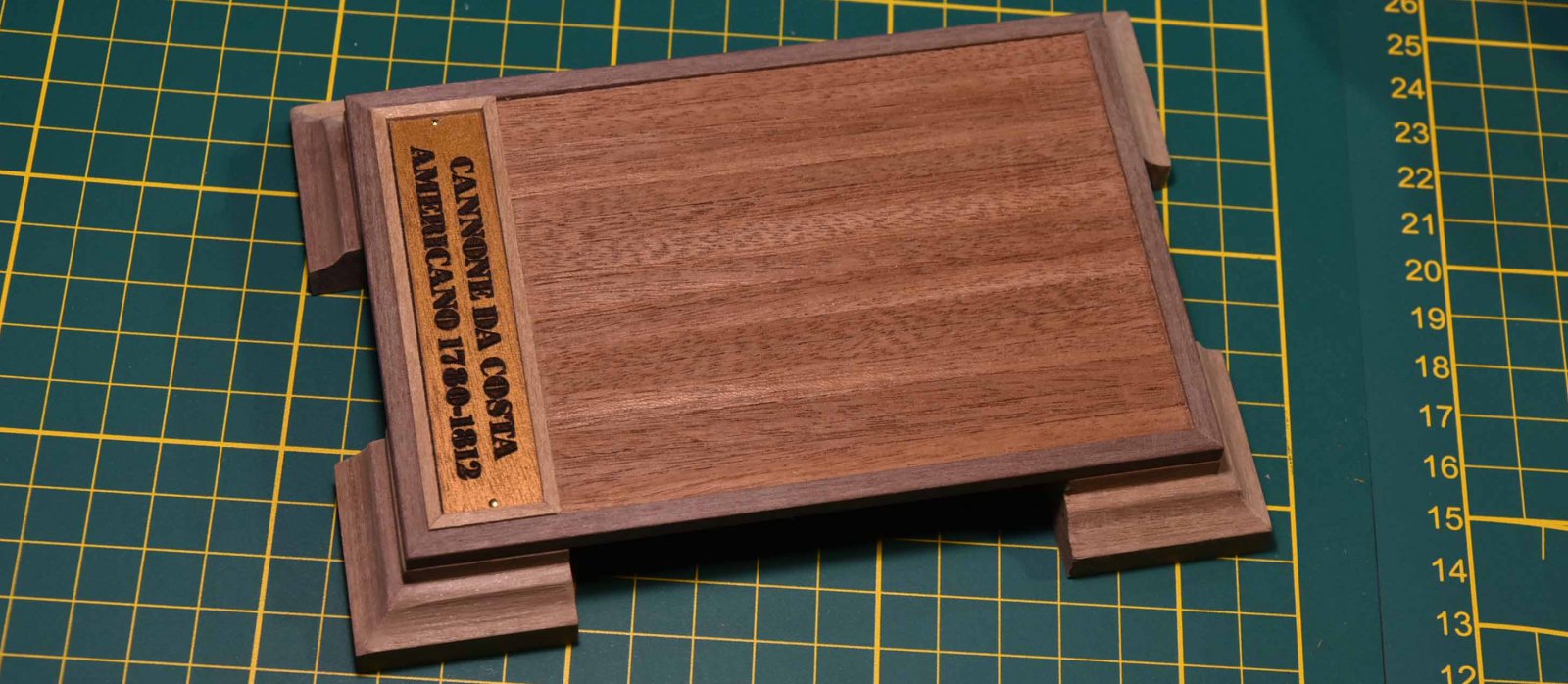

    Vervolgens heb ik de plaat bekleed/beplankt met sapeli fineer latten van 5 x 0,5 mm (ook uit eigen voorraad),

    En tenslotte alles een laagje D-Oil gegeven en na gewreven met een zachte doek, dit moet misschien later nog een keer gebeuren...


    SjorsZ, Prutsertje, Sjors Blomberg en 7 anderen vinden dit leuk.
  3. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    4.841
    Locatie:
    Ittervoort
    Het begin is al goed.

    pietsan vindt dit leuk.
  4. Hans Groenenberg

    Hans Groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    4.355
    Locatie:
    Oud Beijerland
    We gaan het weer even mooi bekijken allemaal:)

    pietsan vindt dit leuk.
  5. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    900
    Locatie:
    Brugge
    Dag Piet,
    Dat ziet er weer gelikt uit.

    Wat gebruik jij voor het in verstek zagen van deze kleine balkjes?
    Mijn verstekzaag lijkt me een beetje aan de grove kant, met kleine beschadigingen tot gevolg.
    Bij jou ziet het eruit alsof die balkjes zo gegroeid zijn. :)

  6. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    3.332
    Locatie:
    Tilburg
    Nou Piet, daar ga ik ook ff voor zitten hoor, het begin is weer veelbelovend vooral met je eigen inbreng zo, succes en maak er weer wat moois van :thumbsup::thumbsup::thumbsup:

    pietsan vindt dit leuk.
  7. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.795
    Locatie:
    Dordrecht
    Zo'n kanon vind ik ook wel interessant. Het zijn van die dingen waarvan ik zeg - hmmm, misschien ook eens een pakket voor maken?

    Maar ik heb er helaas de tijd niet voor momenteel.

    Prutsertje, pietsan en TIMBERWOLF vinden dit leuk.
  8. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    900
    Locatie:
    Brugge
    Dan wel een 17e eeuw Hollands kanon hé Hans? :)

    *Hans* vindt dit leuk.
  9. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    11.022
    Locatie:
    noord-holland
    of amerikaans 3 loops van 16 inch stuk

  10. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.316
    Locatie:
    Zeeuws-Vlaanderen

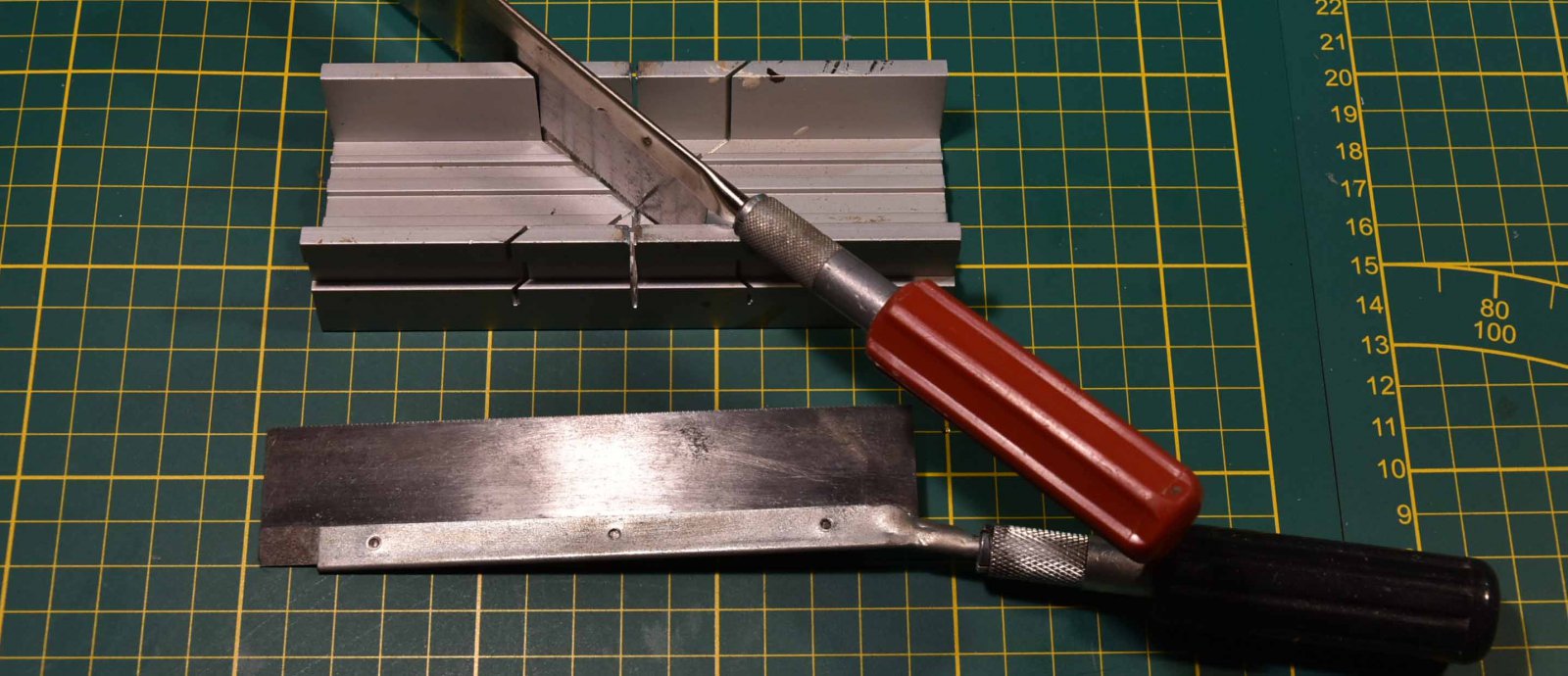

    Om netjes en naadloos in verstek te zagen vergt een beetje oefening, met een zaag en een verstekbak ben je er nog niet. Belangrijk is natuurlijk het precies uitmeten en aftekenen van de te zagen lengtes. En wanneer je gaat zagen, dan de zaag het werk laten doen, m.a.w. niet hard trekken en/of duwen op je zaag, dit voorkomt splinteren van het hout. De zaag als het ware tussen duim en wijsvinger door het hout laten 'glijden', waardoor je een mooie scherpe zaagsnede krijgt. Voor het fijne werk heb ik een kleine verstekbak speciaal voor de modelbouw en kapzaagjes met verschillende tanddiktes van zeer fijn tot grof, te koop in modelbouwwinkels. Dus voor dit soort dunne balkjes gebruik ik een fijn getand zaagje... (oefening baart kunst;))

  11. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.316
    Locatie:
    Zeeuws-Vlaanderen
    Mantua heeft een hele serie in het assortiment. Ik moet er wel bij vermelden dat het uiteraard erg leuk is om te maken zo'n kanon, maar met een dag of 14 max. is het wel gebouwd, terwijl de prijs toch best wel tussen de 65 en 50 euro ligt... Ik maak dit voor een verjaardag en misschien ooit nog eens één voor mezelf, maar daar is het wel mee gedaan.

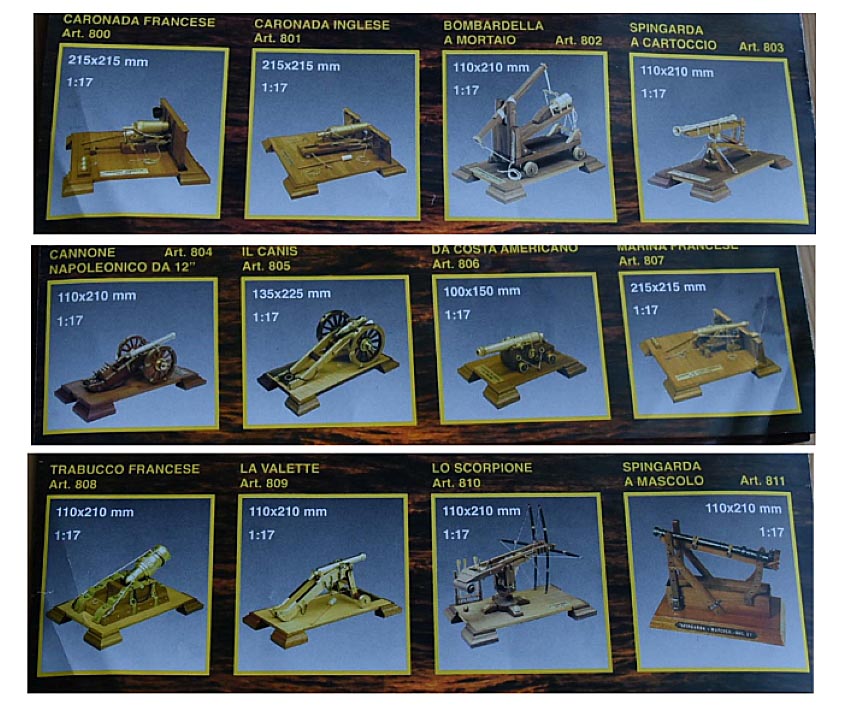

    My Collage_bewerkt-1.jpg

    TIMBERWOLF en Herby63 vinden dit leuk.
  12. Peter.

    Peter.

    Lid geworden:
    25 okt 2020
    Berichten:
    223
    Locatie:
    Bemmel
    Veel bouwplezier Piet!

    pietsan vindt dit leuk.
  13. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    4.765
    Locatie:
    Leeuwarden
    Een leuk kanon Piet, en al weer een sterk begin, met die mooie afwerking van de grondplaat. :thumbsup::thumbsup:
    Veel plezier ermee:):)

    pietsan vindt dit leuk.
  14. Hoosterw

    Hoosterw Vriend van modelbouwforum.nl

    Lid geworden:
    22 jun 2011
    Berichten:
    2.616
    Locatie:
    Nuenen
    Weer een mooie start Piet. :thumbsup:

    pietsan en Herby63 vinden dit leuk.
  15. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.316
    Locatie:
    Zeeuws-Vlaanderen
    Vandaag het rolpaard in elkaar gezet (grotendeels, er komen nog enkele details op). Als ik zo doorwerk, dan is het kanon deze week nog af....:rolleyes:

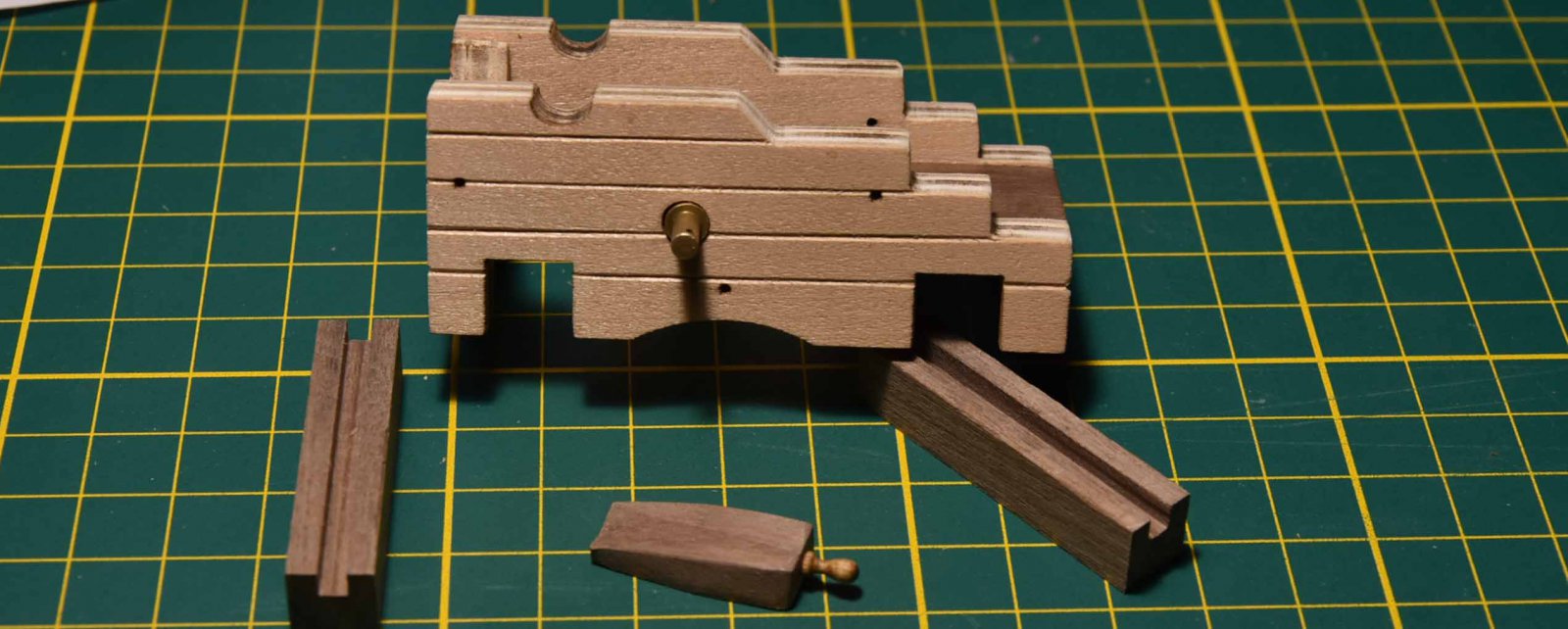

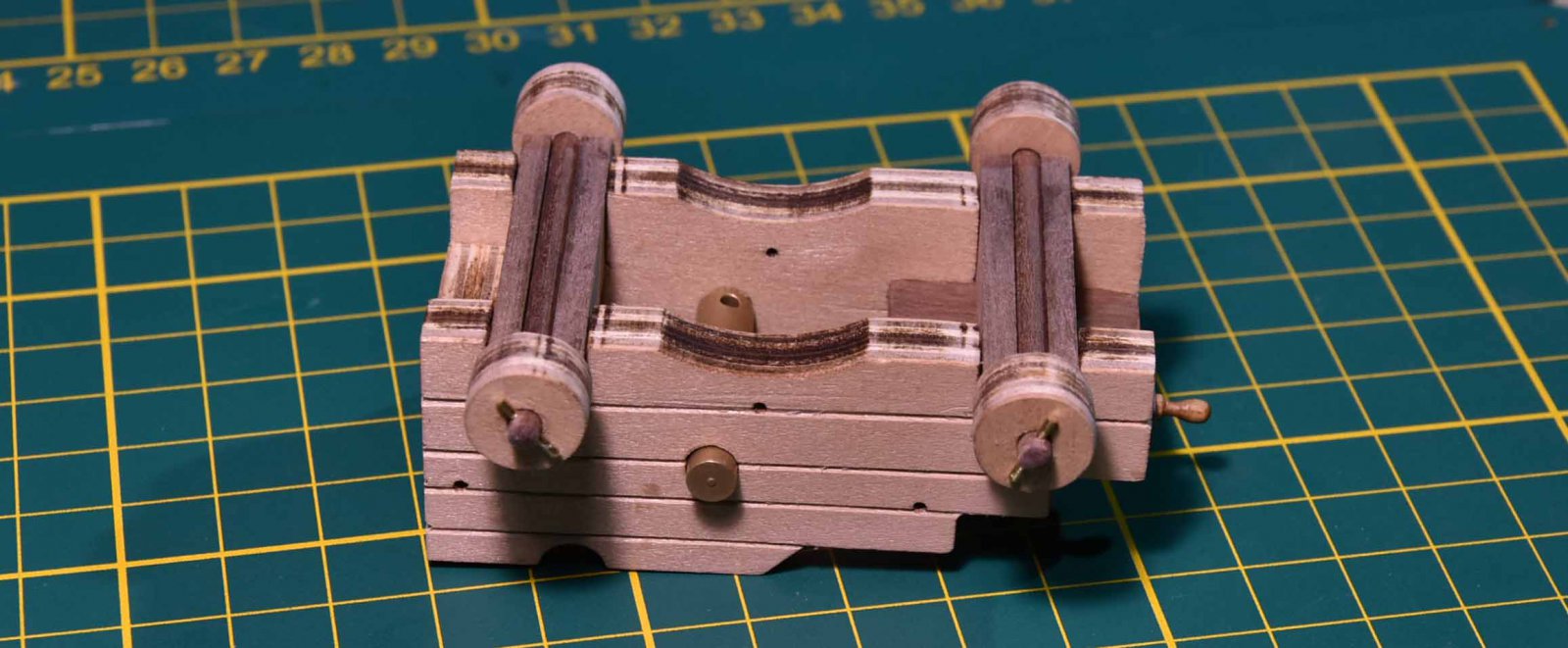

    De onderdelen van het rolpaard bestaan uit multiplex en daar ik niet voldoende fineer meer heb, heb ik de balken gesuggereerd door er groeven in te snijden. Op de foto het rolpaard met daaronder de wielbakken waar de assen van de wielen later in worden gelijmd en de stelkeg, gemaakt van een stuk noten van 5x12x22 mm met als handvat een bijgeleverde korvijnnagel,

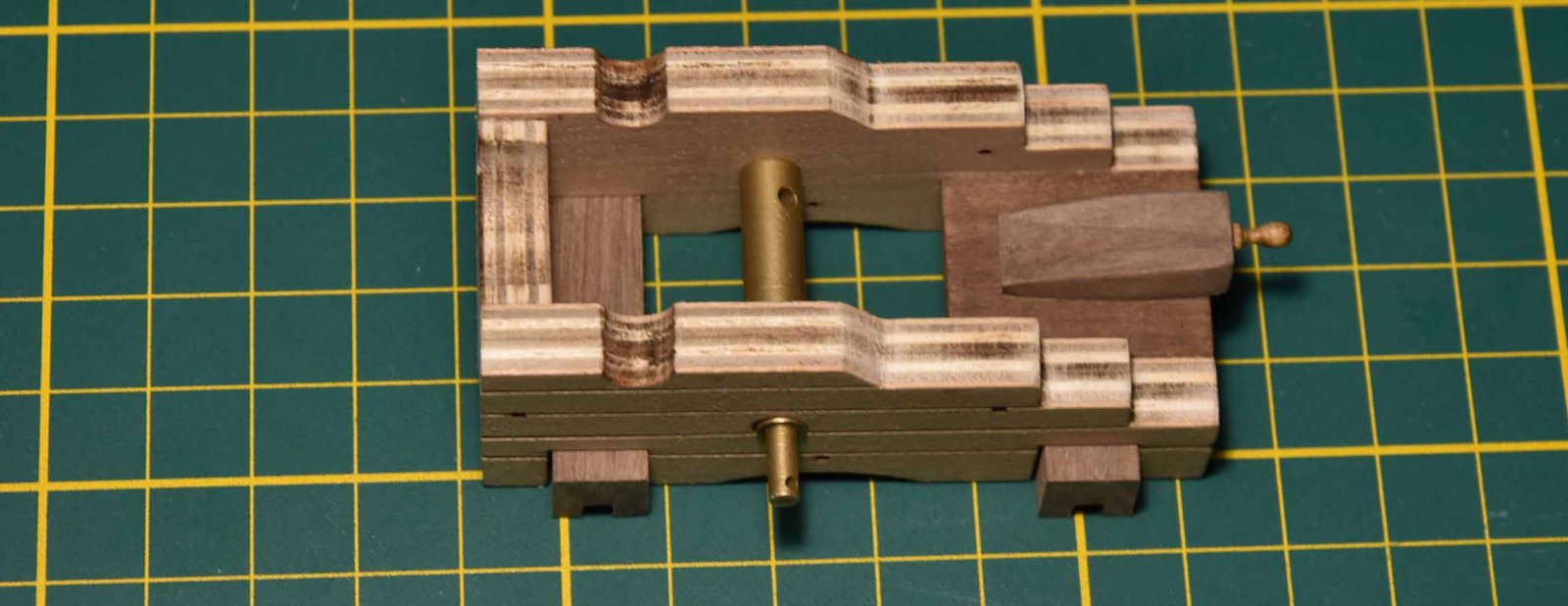

    Volgende foto toont het boven aanzicht met aan de voorkant het staand kalf, in het midden een messing as, waar 2 gaten in zitten waar straks een touw aan komt wat om de druif van het kanon word geslagen en waar het kanon dan mee gesteld kan worden. Verder achter de bodemplaat met daarop de stelkeg,

    Het kanon zelf vind ik prachtig uitgevoerd, ik geloof dat het van koper is en al een tikkie verouderd, dus daar doe ik verder niets aan,

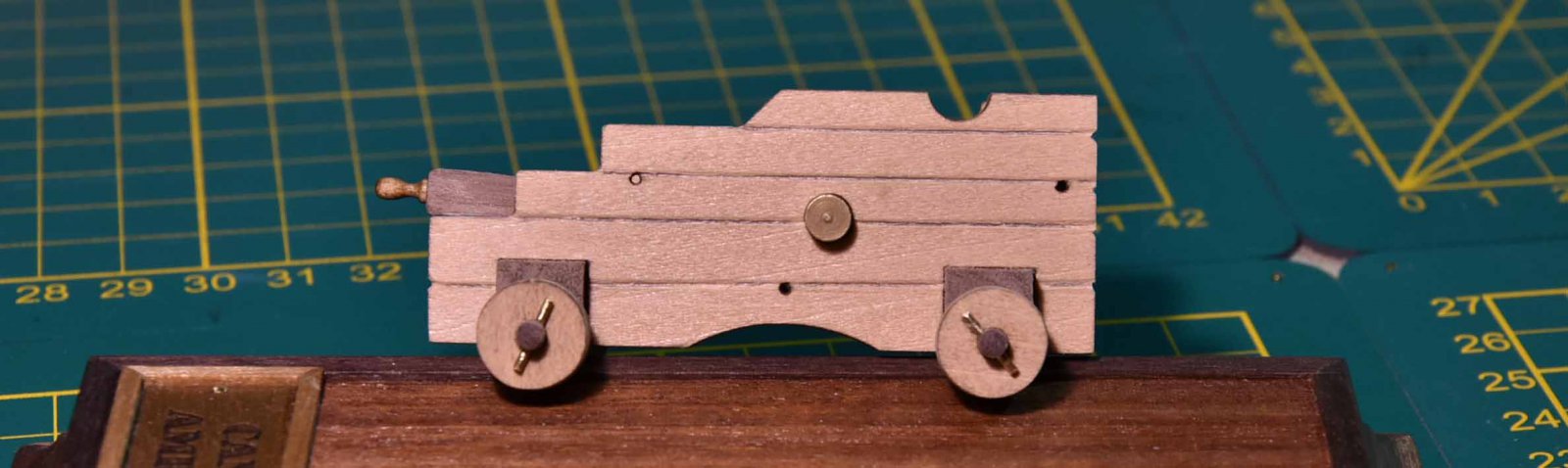

    Als laatste vandaag de wielen aan de assen gemaakt en in de wielbakken gelijmd,

    Aan de uiteinden van de assen heb ik een gaatje geboord en er een messing pinnetje in gelijmd als borgpen,

    De wielen krijgen nog een messing band, op de foto nog dry-fit omdat de boel eerst in de beits moet.... onderstaande foto is het resultaat van slechts twee dagen bouwen, dus dit gaat echt geen 14 dagen duren;)

    Prutsertje, Herby63, TIMBERWOLF en 6 anderen vinden dit leuk.
  16. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    11.022
    Locatie:
    noord-holland
  17. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    3.332
    Locatie:
    Tilburg
    Die 14 dagen is toch bedoeld voor heel die serie van Mantua uit je eerdere post Piet :p

    Maar dit word weer een mooi kanon zo hoor....

    pietsan vindt dit leuk.
  18. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.316
    Locatie:
    Zeeuws-Vlaanderen
    Kwestie van een beetje doorwerken Koos, maar daar weet jij volgens mij alles van, want een romp bekoperen doen de meeste ook meer dan een maand (of twee) over;). En ik heb op het moment niet veel anders te doen dan scheepjes bouwen en kanonnen:).

    Herby63, TIMBERWOLF en Jaques vinden dit leuk.
  19. Hans Groenenberg

    Hans Groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    4.355
    Locatie:
    Oud Beijerland
    Het noten om de voetplaat en naamplaat is een hele mooie subtiele toevoeging zo!

  20. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.316
    Locatie:
    Zeeuws-Vlaanderen

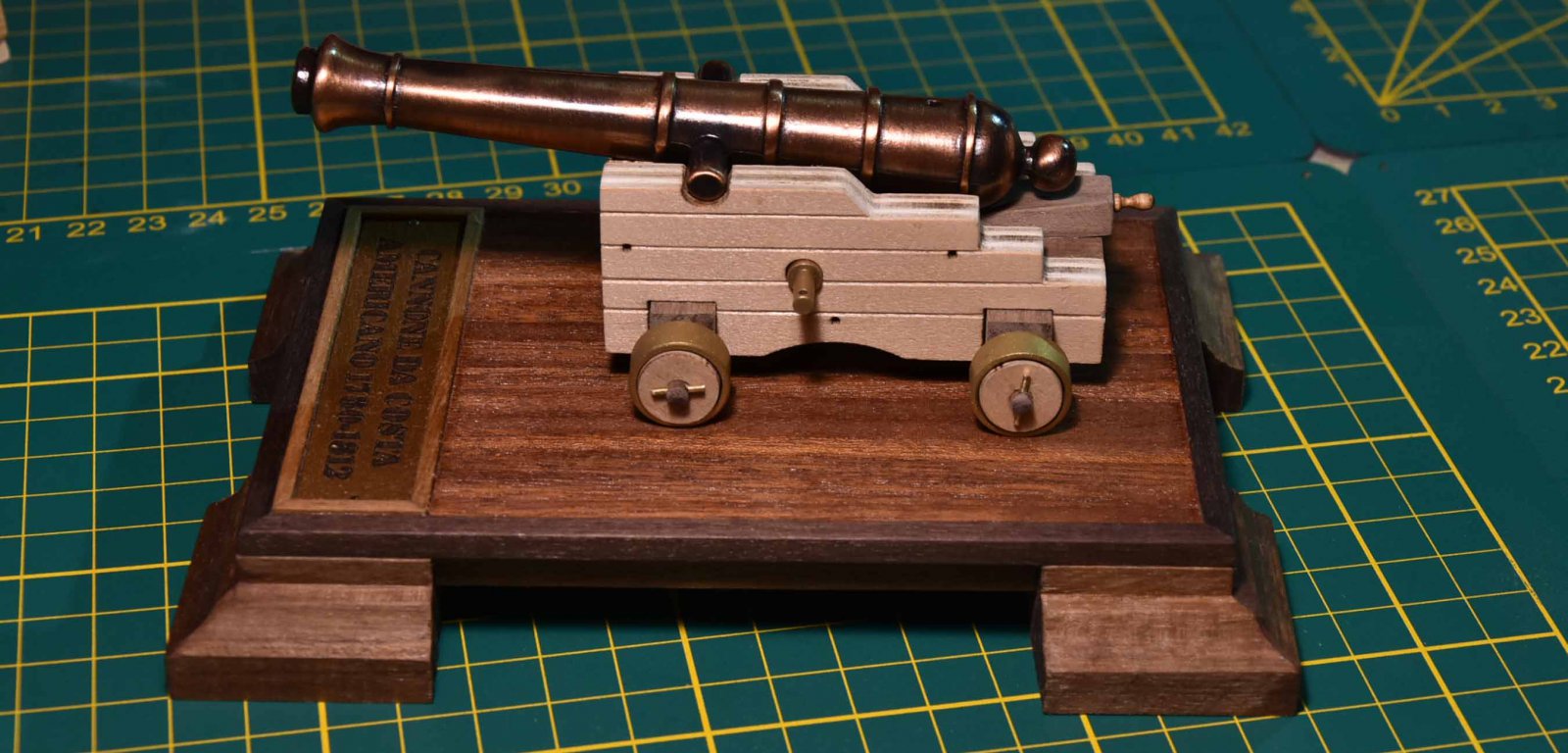

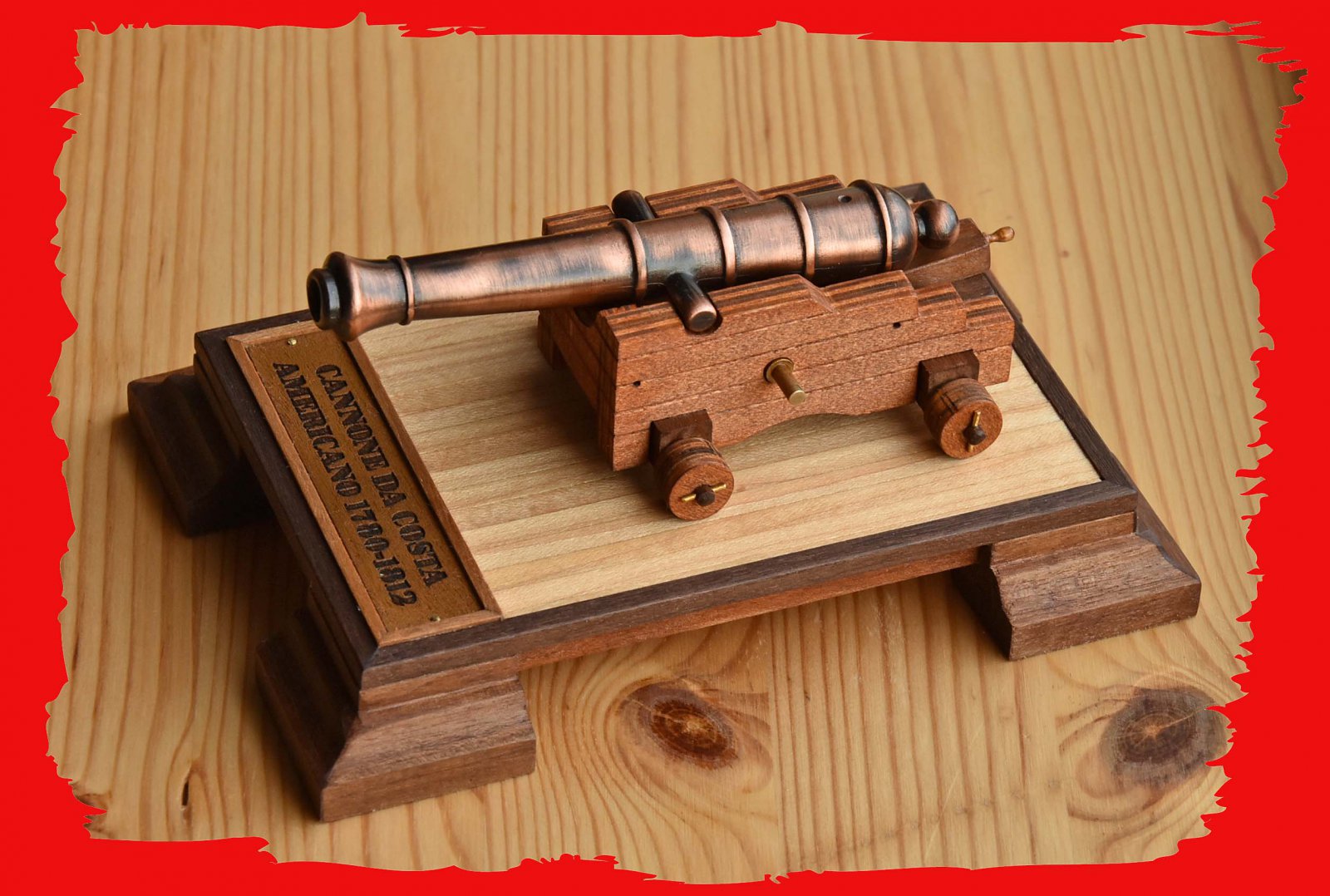

    Nadat ik het rolpaard in de beits had gezet, bleek het contrast met de bodemplaat te klein, m.a.w. het rolpaard viel een beetje weg doordat de plaat te donker was. Ik heb daarom de plaat opnieuw beplankt met linden fineer latjes en daarna behandeld met D-Oil, waardoor het rolpaard (naar mijn mening) wat beter tot zijn recht komt,

    Hoosterw, TIMBERWOLF, Jaques en 7 anderen vinden dit leuk.
