BALDER, Vlaardingse Haring Logger uit 1912, schaal 1:50 vanaf tekeningen
- Topicstarter P Voogt
- Startdatum
P Voogt
Vriend van modelbouwforum.nl
Dankjewel, PeterAltijd weer een genot om hier weer even door heen te struinen Peter, prachtig werk
P Voogt
Vriend van modelbouwforum.nl
Aan de slag gegaan met de luiken. Naast hiervoor getoonde technische tekening, staan er in het Amsterdamse restauratie boek ook wat oude foto's. Daar liggen de luiken soms iets verhoogd.
Ook bij het model dat Sybe de Jong voorafgaand aan de restauratie had gemaakt liggen ze iets verhoogd:
Ik schat dat Sybe's model op schaal 1:25 is gebouwd.
Eerst heb ik geheel met de hand een test luik gemaakt. Aan de hand daarvan kon ik wat details met de frees bewerken:
(Helaas met de iPhone niet helemaal scherp.) Rechts de test en links versie 2.0. Het luik is 15,75 x 13,5 mm en 1 mm dik. De verdiepte ronding van 2 ø mm is 0,5 mm diep. Daarin komt de ring verdiept te liggen:
Dat is te zien in één van de detail op de tekening. Het oog van de oogbout ligt ook iets verdiept.
Dat is dit het resultaat:
Van 0,4 ø mm ijzerdraad de 1,2 ø mm oogbout en 2 ø mm ring gemaakt.
Met ook weer duveltjes voor de verbinding met de klampen aan de onderzijde:
Met in het midden de klamp met gat voor de sjorring van het luik.
Omdat je er van de zijkant in kan kijken ga ik later ook wat luikjes met een touw vast zetten.
Nog 8 luikjes te gaan .....
Gr. Peter
Ook bij het model dat Sybe de Jong voorafgaand aan de restauratie had gemaakt liggen ze iets verhoogd:
Ik schat dat Sybe's model op schaal 1:25 is gebouwd.
Eerst heb ik geheel met de hand een test luik gemaakt. Aan de hand daarvan kon ik wat details met de frees bewerken:
(Helaas met de iPhone niet helemaal scherp.) Rechts de test en links versie 2.0. Het luik is 15,75 x 13,5 mm en 1 mm dik. De verdiepte ronding van 2 ø mm is 0,5 mm diep. Daarin komt de ring verdiept te liggen:
Dat is te zien in één van de detail op de tekening. Het oog van de oogbout ligt ook iets verdiept.
Dat is dit het resultaat:
Van 0,4 ø mm ijzerdraad de 1,2 ø mm oogbout en 2 ø mm ring gemaakt.
Met ook weer duveltjes voor de verbinding met de klampen aan de onderzijde:
Met in het midden de klamp met gat voor de sjorring van het luik.
Omdat je er van de zijkant in kan kijken ga ik later ook wat luikjes met een touw vast zetten.
Nog 8 luikjes te gaan .....
Gr. Peter
Laatst bewerkt:
P Voogt
Vriend van modelbouwforum.nl
Het maken van de luiken in verschillende stappen:
-geschuurd, gefreesd en geboord;
-gedeuveld en ijzerwerk gemaakt;
-bovenzijde compleet
-onderzijde met klampen en sjortouw.
Zoals het op het dek moet komen:
De luiken hebben één laagje lijnolie gehad. Dan komen de deuvelktjes ook iets meer tot uiting.
Het frame heeft nog geen olie. Daar moet ik later dekplanken tegenaan lijmen.
Vanaf de binnenzijde:
De sjortouwen kan ik later aan de balkjes vast zetten. Dan kan ik ze ook niet verliezen ...
Hoe ze dat in het echt deden? Eenmaal vastgesjord, hoe kom je dan uit het ruim? Dat is de moeite waard om een na te vragen bij wat oude vissers .........
Gr. Peter
-geschuurd, gefreesd en geboord;
-gedeuveld en ijzerwerk gemaakt;
-bovenzijde compleet
-onderzijde met klampen en sjortouw.
Zoals het op het dek moet komen:
De luiken hebben één laagje lijnolie gehad. Dan komen de deuvelktjes ook iets meer tot uiting.
Het frame heeft nog geen olie. Daar moet ik later dekplanken tegenaan lijmen.
Vanaf de binnenzijde:
De sjortouwen kan ik later aan de balkjes vast zetten. Dan kan ik ze ook niet verliezen ...
Hoe ze dat in het echt deden? Eenmaal vastgesjord, hoe kom je dan uit het ruim? Dat is de moeite waard om een na te vragen bij wat oude vissers .........
Gr. Peter
P Voogt
Vriend van modelbouwforum.nl
Dankjewel, Dirk. Soms ook op mijn liniet: oogboutjes en ringetjes waren haast niet vast te houden ……. en dan het ringetje ook nog dicht knijpen …..knap en perfect werk weer Peter!
Gr. Peter

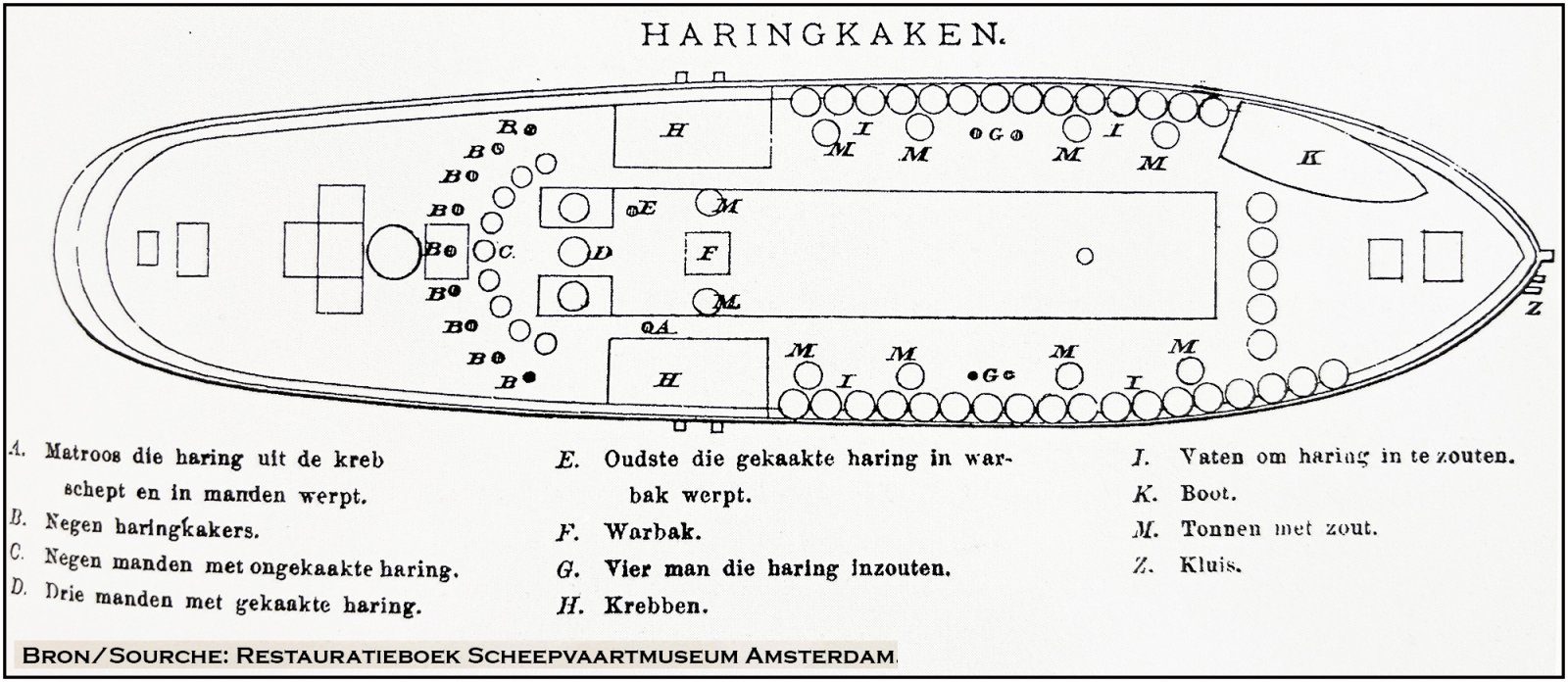

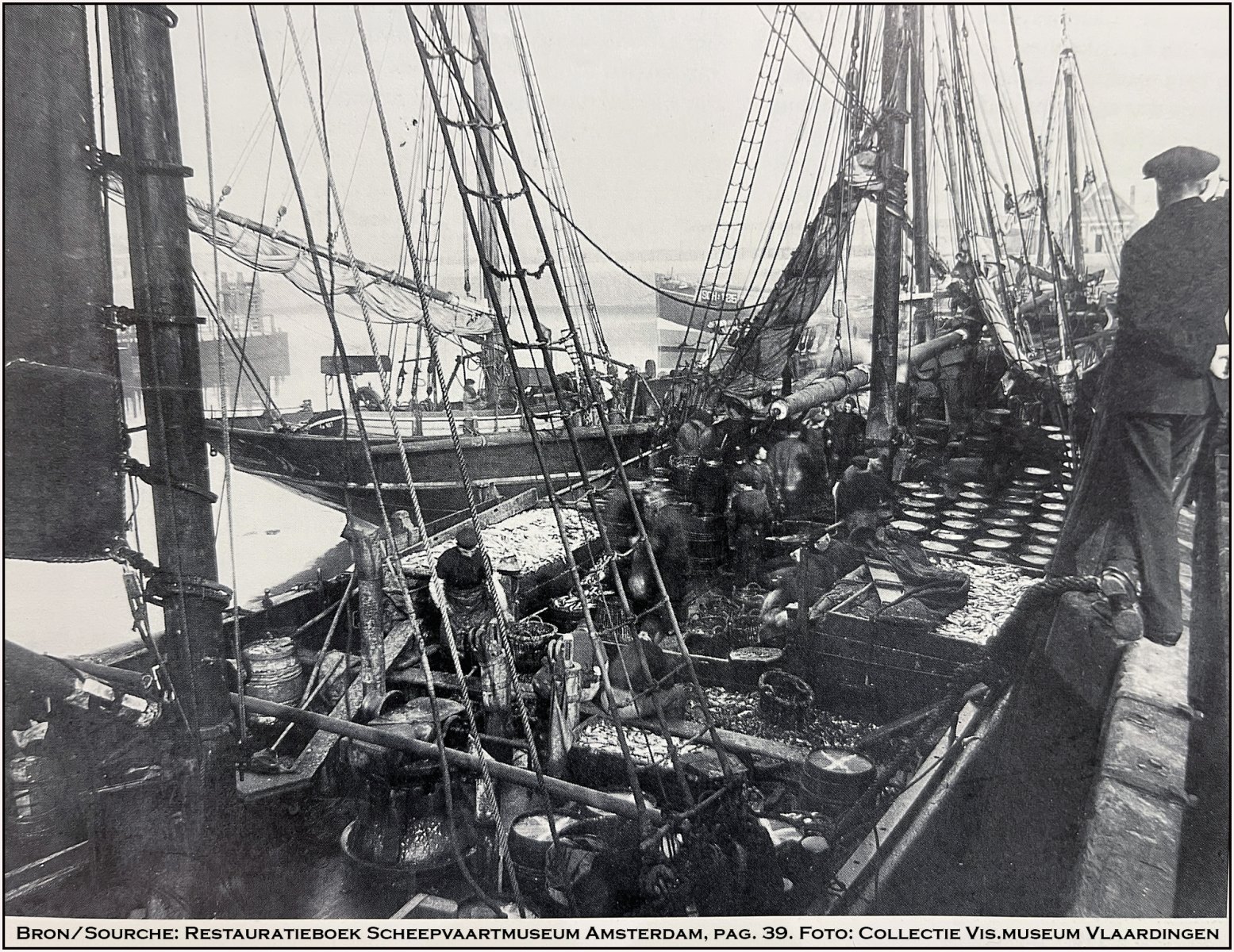

Monnikenwerk Peter! Bijna net zoveel werk om een logger vol haring(vaten) te krijgen. En dan gevuld met haring natuurlijk. Jouw model maakt inzichtelijk hoe bewerkelijk die visserij was. En dan de bereikbaarheid van de sjortouwen. Er zal onderdeks toch een verbinding geweest zijn tussen de ruimen om van een, of meerdere centrale punten die luiken te bereiken. Om ze na het vullen van het ruim vast te zetten en later ook weer los te maken. En wie lichtte je dan bij? Olielamp mee? Al bouwende zullen jouw gedachten niet veel anders zijn. Wordt, ook daardoor, een waardevol model! Gr. Klaas.
P Voogt
Vriend van modelbouwforum.nl
Dankjewel, Piet.Mooi gemaakt Peter
Gr. Peter
P Voogt
Vriend van modelbouwforum.nl
Begonnen met het beplanken van het dek. Het voornemen was om de smalle gesneden grijze stroken op de zijkanten van de plankjes te lijmen. Onbegonnen werk ......
Als test 10 plankjes naast elkaar op een strook grijs papier geklemmend met houtlijm er tussen:
Na droging ze plankje voor plankje eerst met een scheermesje een beetje losgewrikt:
Daarna met een extra aangescherpt scalpelmesje het onderliggende papier doorgesneden:
Een werkwijze die mij wel bevalt.

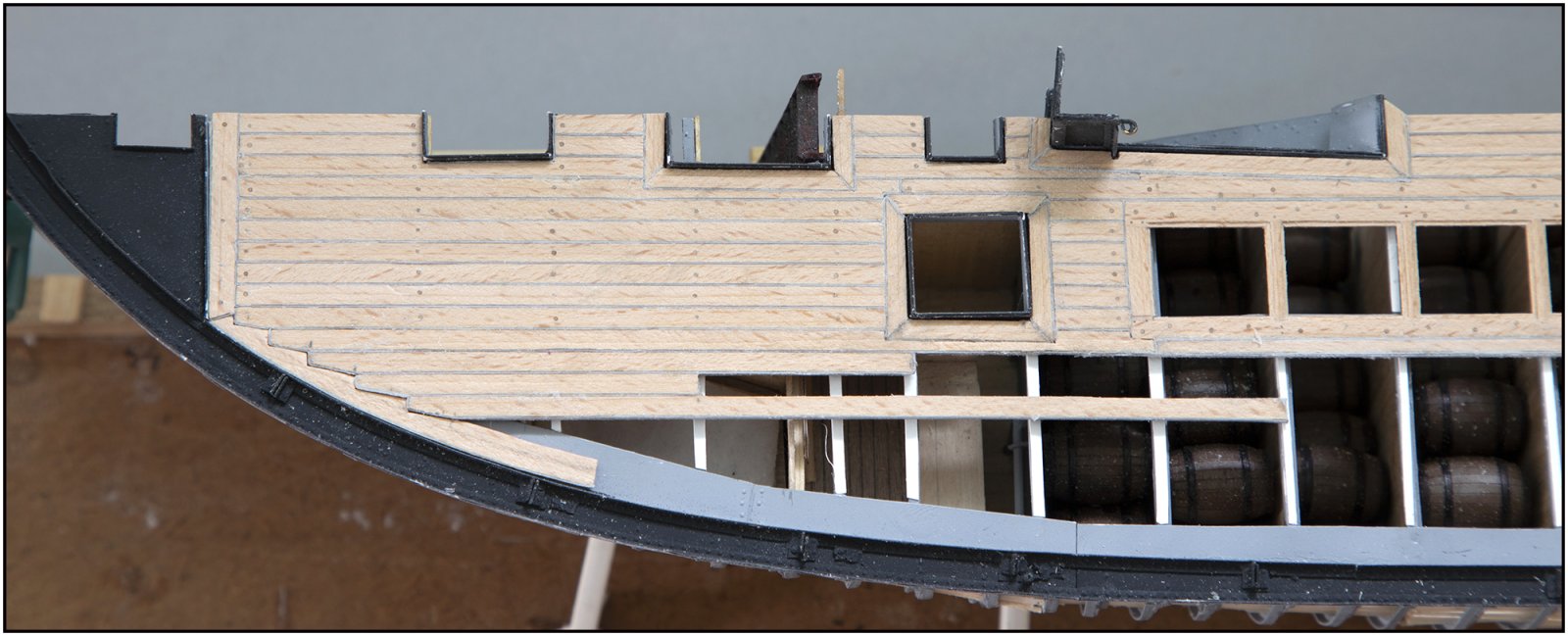

Op het voordek begonnen met het beplanken:

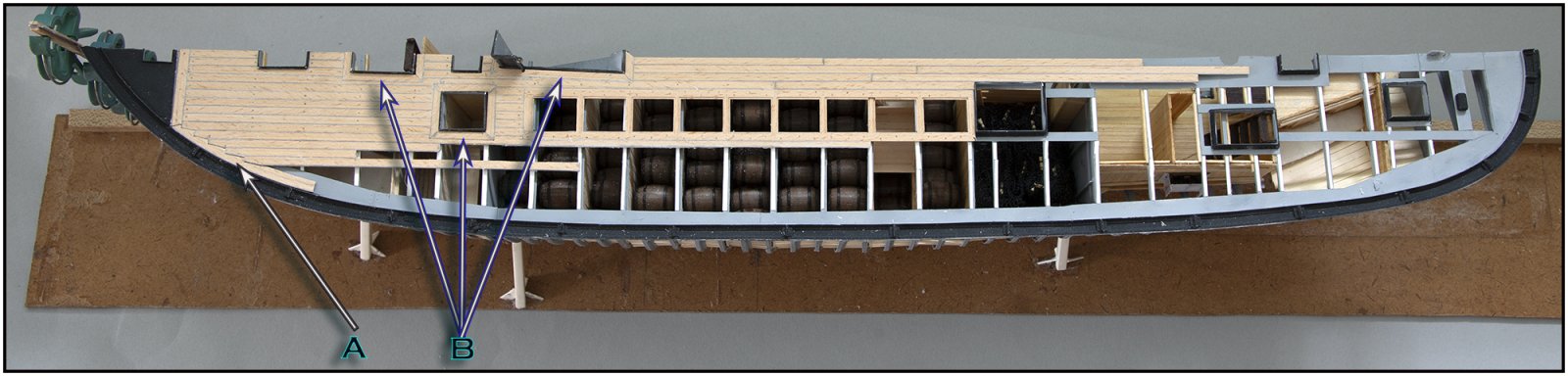

Eerst de voorste dwarsplank en de eerste gebogen knabbelplank langs de watergang.
Na 2 rijtjes korte plankjes tussen de dekopeneningen kon ik daarna de eerste lange plank leggen om een evenwijdige richting te maken in de richting van het luikenframe.

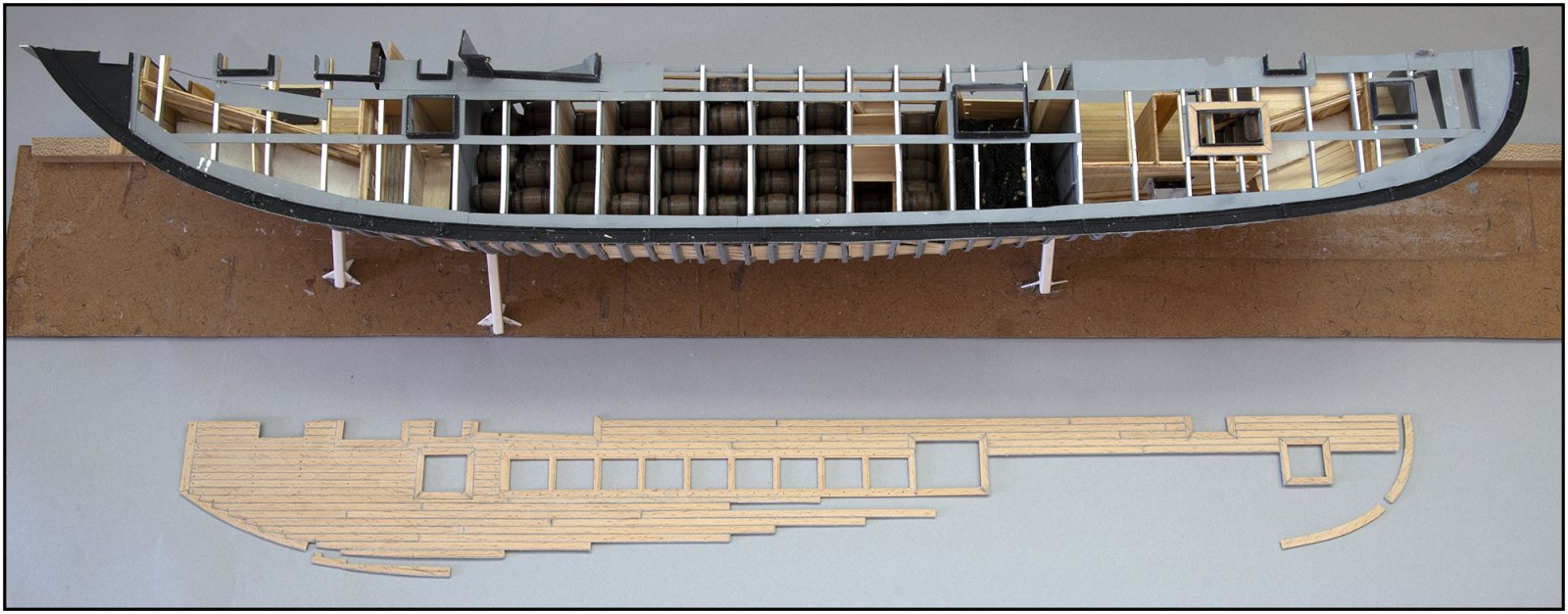

Wat mij bij de Bluenose goed bevallen is: het voorlopig afneembaar maken van de beplanking:
Dan is het makkelijker:
-op een vlakke ondergrond lijmen;
-aan de onderzijde randjes frezen om de opstaande randjes van de profielen van de dekopeningen te overbruggen;
-afwerken van alle randjes;
-onder de boorkolom boren;
-op het werkblad pluggen en schuren.
En op dit model van voornamelijk Evergeen kan ik ook niet al te veel drukken op de dekbalken.

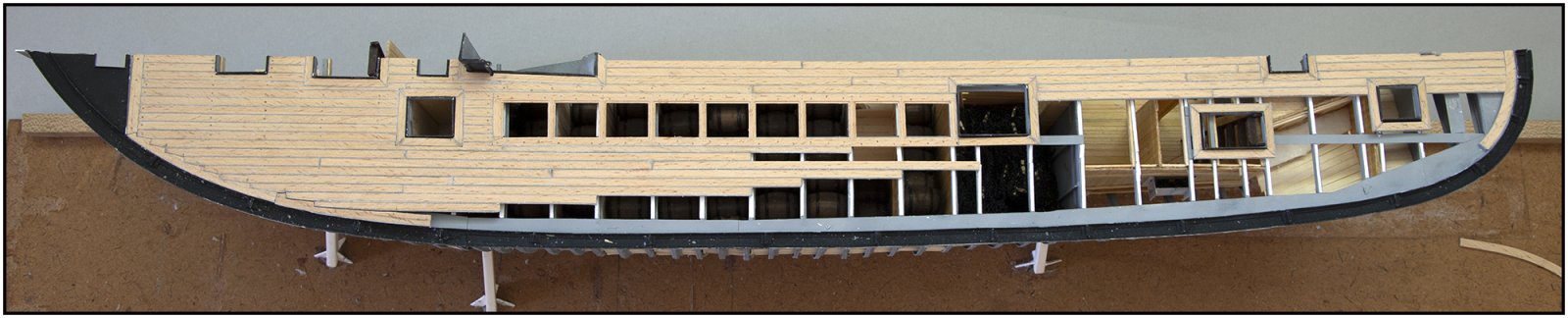

De planken en pluggen licht geschuurd:
De planken zijn 2,65 mm breed en de pluggen 0,6 mm.
Het voorste stuk een beetje nat gemaakt om te zien hoe de pluggen tot uiting komen.

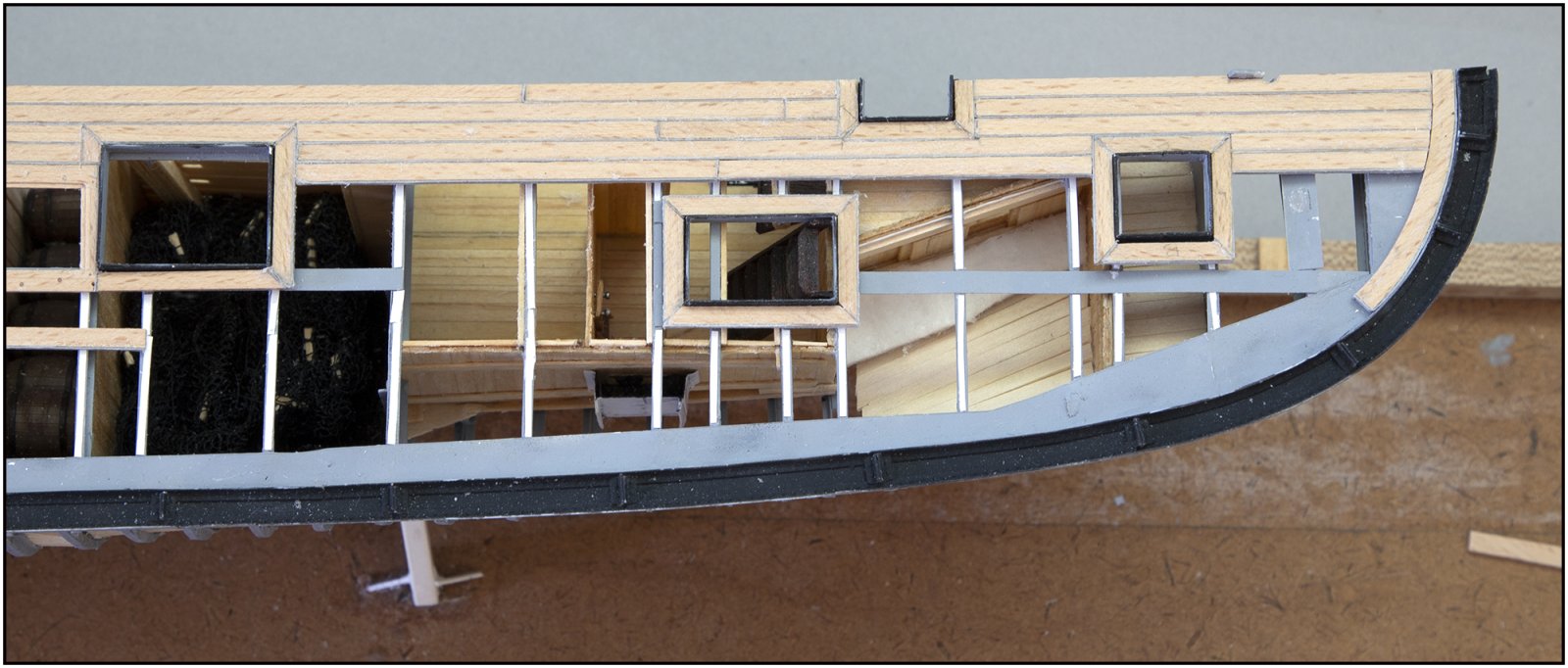

Met een beter zicht op de dekopeningen:
Het schijnlicht ook even geplaatst om te zien hoe de aansluiting is.
Even nog een kleine toelichting op het aanbrengen van de planken op de Balder zelf. De planken zijn met bouten op de ijzeren dekbalkjen vastgezet. Die bouten liggen verzonken in de planken en de pluggen dekken de koppen van die bouten af.
Gr. Peter
Als test 10 plankjes naast elkaar op een strook grijs papier geklemmend met houtlijm er tussen:
Na droging ze plankje voor plankje eerst met een scheermesje een beetje losgewrikt:
Daarna met een extra aangescherpt scalpelmesje het onderliggende papier doorgesneden:
Een werkwijze die mij wel bevalt.
Op het voordek begonnen met het beplanken:
Eerst de voorste dwarsplank en de eerste gebogen knabbelplank langs de watergang.
Na 2 rijtjes korte plankjes tussen de dekopeneningen kon ik daarna de eerste lange plank leggen om een evenwijdige richting te maken in de richting van het luikenframe.
Wat mij bij de Bluenose goed bevallen is: het voorlopig afneembaar maken van de beplanking:
Dan is het makkelijker:
-op een vlakke ondergrond lijmen;
-aan de onderzijde randjes frezen om de opstaande randjes van de profielen van de dekopeningen te overbruggen;
-afwerken van alle randjes;
-onder de boorkolom boren;
-op het werkblad pluggen en schuren.
En op dit model van voornamelijk Evergeen kan ik ook niet al te veel drukken op de dekbalken.
De planken en pluggen licht geschuurd:
De planken zijn 2,65 mm breed en de pluggen 0,6 mm.
Het voorste stuk een beetje nat gemaakt om te zien hoe de pluggen tot uiting komen.
Met een beter zicht op de dekopeningen:
Het schijnlicht ook even geplaatst om te zien hoe de aansluiting is.
Even nog een kleine toelichting op het aanbrengen van de planken op de Balder zelf. De planken zijn met bouten op de ijzeren dekbalkjen vastgezet. Die bouten liggen verzonken in de planken en de pluggen dekken de koppen van die bouten af.
Gr. Peter
