Bouw groene draeck volgen tekeningenset Nvm schaal 1:20

Discussie in 'Bouwverslagen historische schepen' gestart door gvwezel, 4 sep 2020.

  1. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Dit principe om ook het binnengedeelte open te houden


    gvwezel vindt dit leuk.
  2. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    6.771
    Locatie:
    Dordrecht
    Ja - dat moet wel kunnen. Je kunt dan de spant uittekenen en uitzagen en dan ook - vóór dat je alles in elkaar lijmt - het binnendeel eruit zagen. Dan dit binnendeel er weer in zetten en op enkele punten vastlijmen zodat de hele spant nog wel stevigheid heeft. Dan het bootje bouwen en tot slot het binnenste deel van de spanten er weer uit breken.

    Stephan Kertész vindt dit leuk.
  3. gvwezel

    gvwezel

    Lid geworden:
    2 sep 2010
    Berichten:
    331
    Locatie:
    Doornenburg
    ja super dat is wat ik ook wil doen:banana:

  4. gvwezel

    gvwezel

    Lid geworden:
    2 sep 2010
    Berichten:
    331
    Locatie:
    Doornenburg
    Welk schip is dit heb je een bouwdraadtje?

  5. reneke100

    reneke100

    Lid geworden:
    14 jul 2012
    Berichten:
    151
    Op de tekening van de spanten en het lijnenplan kun je zien controleren of er nog materiaaldikte af moet.
    Er is namelijk een grootste breedte en lengte van het schip opgegeven.
    Als de opgegeven breedte overeen komt met de breedte van spant 8 op de hoogte van waterlijn g en h
    (Breedte ter hoogte van bergplaat) moet de materiaal dikte er nog af.
    Zo niet kan je de spanten 1:1 overnemen (en dat zal waarschijnlijk wel zo zijn)
    Ik koop het hout voor de spanten bij Conrad.nl
    Berkentriplex in diverse dikte en plaatgroottes
    En ik zou idd het binnenwerk van de spanten eruit zagen.
    Houd rekening met lengte van spijkers voor huidlatten.

  6. Hoosterw

    Hoosterw

    Lid geworden:
    22 jun 2011
    Berichten:
    2.920
    Locatie:
    Nuenen
    Misschien mag ik hier nog even aanvullen. Dit is waarschijnlijk parket eik, 5 of 6mm dik. Mijn ervaring is dat het voor spanten (op de manier zoals *Hans* zegt) prima geschikt is, ik heb het zo ook gedaan. Alleen de voetnoot is dat je niet 1 heel spant eruit kunt halen maar in delen moet werken. Ik heb als regel aangehouden dat de nerf en de lengte richting van een spant max 45graden mocht zijn, alles over 45 gaf makkelijk breuk.

    Maar als huidgangen heb ik er slechtere ervaringen mee. Deze plankjes zijn vaak dusdanig op de nerf gezaagd dat je een 'mooie' bovenkant krijgt voor je parket. Maar eik heeft vrij grote 'buisjes/nerven' en als ik deze plankjes zaagde naar bv 1 tot 2mm dik (en dan dus 5 of 6mm breed) huidgangen kreeg ik lelijke plankjes.

    Stephan Kertész vindt dit leuk.
  7. reneke100

    reneke100

    Lid geworden:
    14 jul 2012
    Berichten:
    151
    Ben nu zelf bezig met opduwer

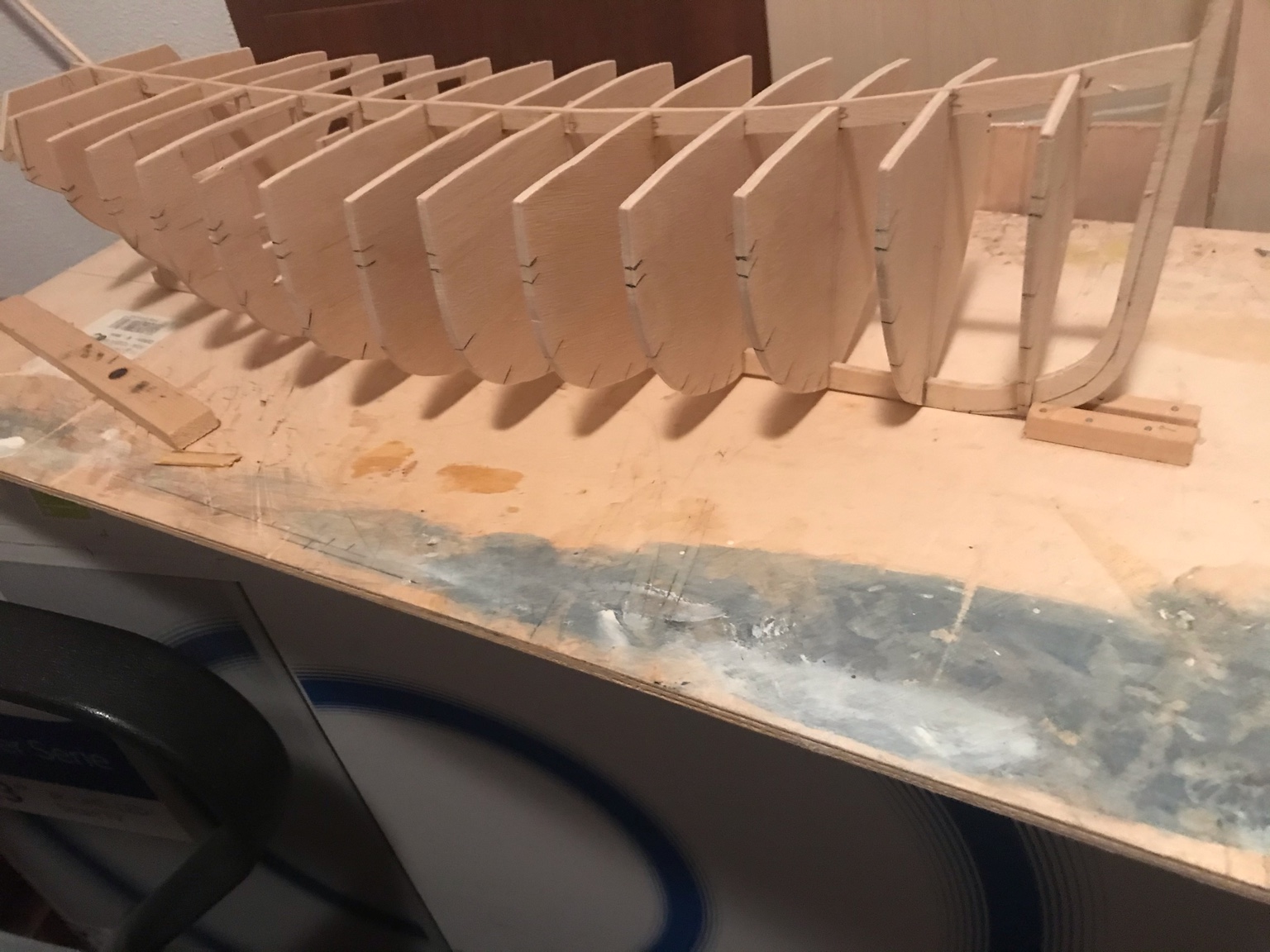

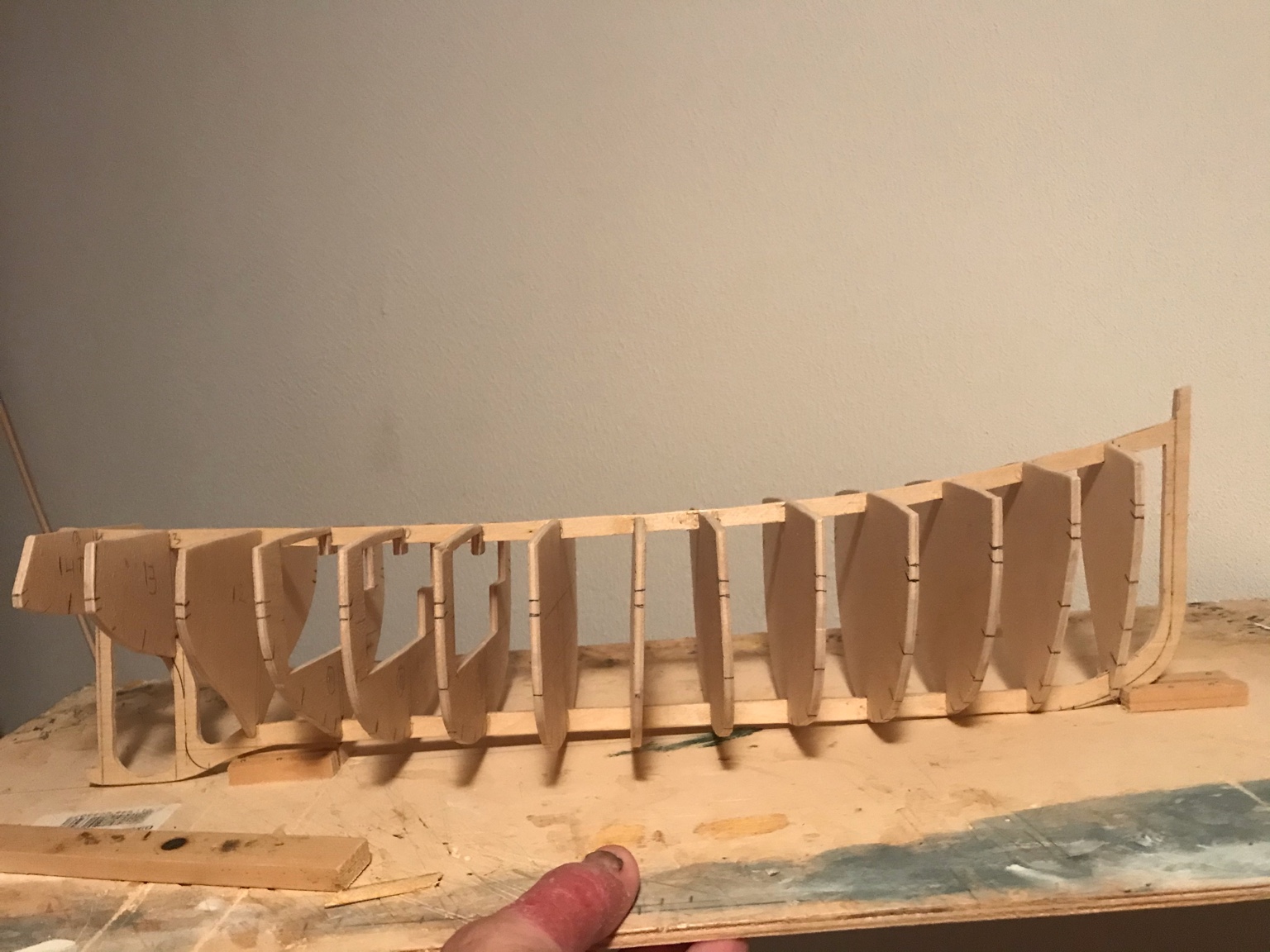

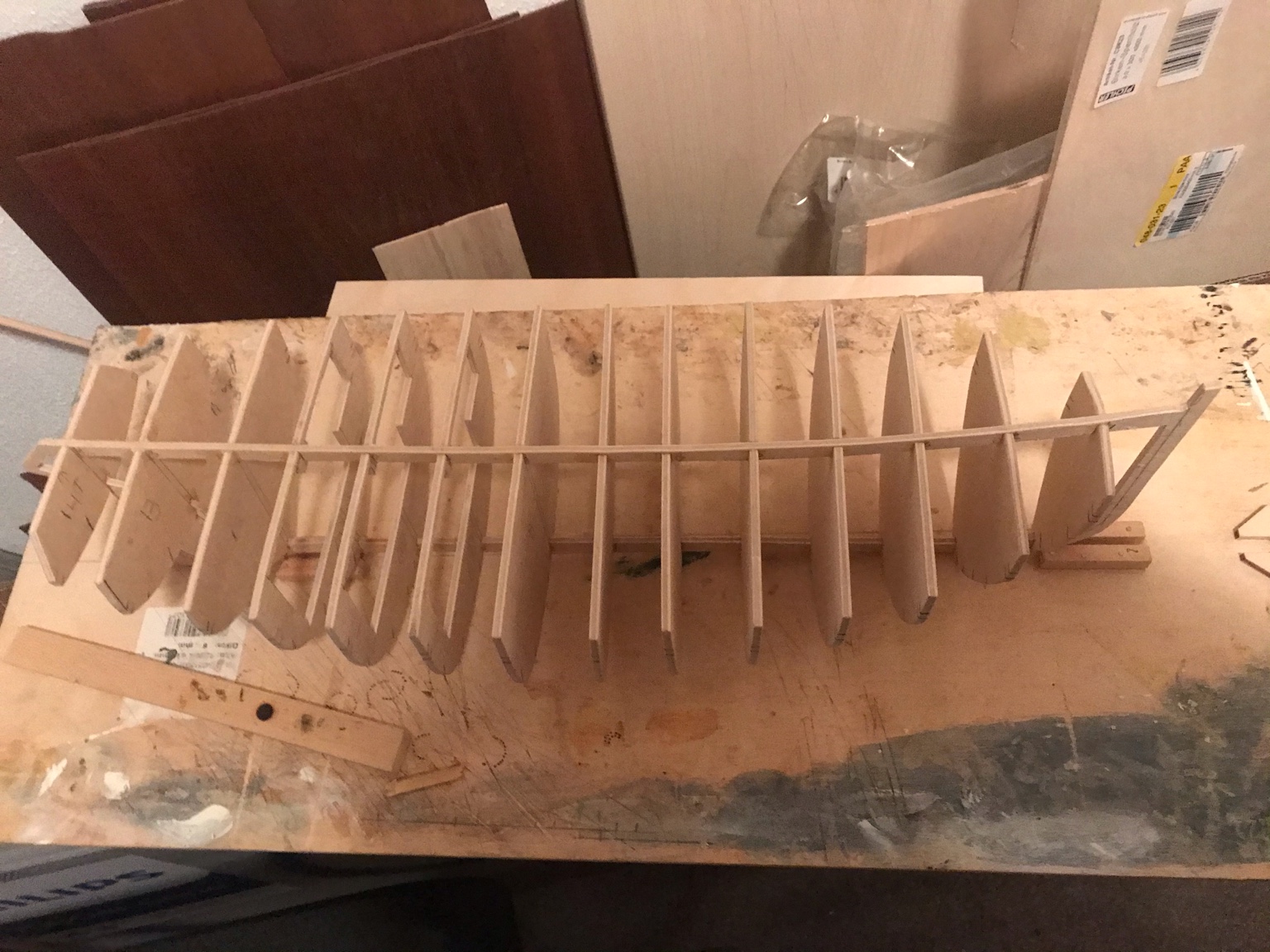

    Ook van tekeningen van NVM IMG_8568.JPG IMG_8570.JPG IMG_8569.JPG

  8. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    berkentriplex is volgens mij ook meestgangbare vanwege het zachtere goed te bewerken hout. Vliegtuigtriplex voor dekken en daken die je daarna bekleed met latjes.

  9. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Maar als je in Arnhem of in de buurt woont, de Arnhemse fijnhouthandel heeft beslist resten hout die geschikt zijn.

  10. reneke100

    reneke100

    Lid geworden:
    14 jul 2012
    Berichten:
    151
    Daarom bestel ik het ook
    Woon niet in de buurt van Arnhem helaas.
    Maar latten snijd ik zelf tegenwoordig
    Pas een paar mooie platen fineer van 1 en 1,5 mm op de kop getikt voor weinig.
    Alleen een kast met luchtbevochtiger erin moeten maken
    Anders komt het niet goed met droog weer.

  11. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    gvwezel vindt dit leuk.
  12. gvwezel

    gvwezel

    Lid geworden:
    2 sep 2010
    Berichten:
    331
    Locatie:
    Doornenburg
    Van een lijnentekening goede spantenmal maken,man wat valt dat tegen :(
    Nog tips of tricks . Cad tekenen gratus???

    Stephan Kertész vindt dit leuk.
  13. reneke100

    reneke100

    Lid geworden:
    14 jul 2012
    Berichten:
    151
    Zoek eens op spantenvloer lezen/tekenen.
    Dan zie je pas hoeveel werk het is.
    Uit de spantenvloer haal je echt alle gegevens.
    Je moet het dus wel allemaal met de hand op papier doen.
    Heeft me 2 jaar cursus gekost eer ik het helemaal onder de knie had
    En ik werk dan nog in de scheepsbouw dus werkte er toen dagelijks mee
    Nu moet ik iedere keer zwaar in het geheugen graven en oude boeken terug zoeken om het te kunnen maken
    Je doet het te weinig.
    Maar met het programma DelftShip schijn je ook iets te kunnen.
    Er is daar ook een proefversie van om te proberen als ik goed meen te herinneren

    gvwezel vindt dit leuk.
  14. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Ik zou dit in fotoshop doen, inscannen als pdf en in fotoshop bewerken. Maar in autocad schijnt dat ook zo te kunnen.

    gvwezel vindt dit leuk.
  15. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
  16. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
  17. gvwezel

    gvwezel

    Lid geworden:
    2 sep 2010
    Berichten:
    331
    Locatie:
    Doornenburg

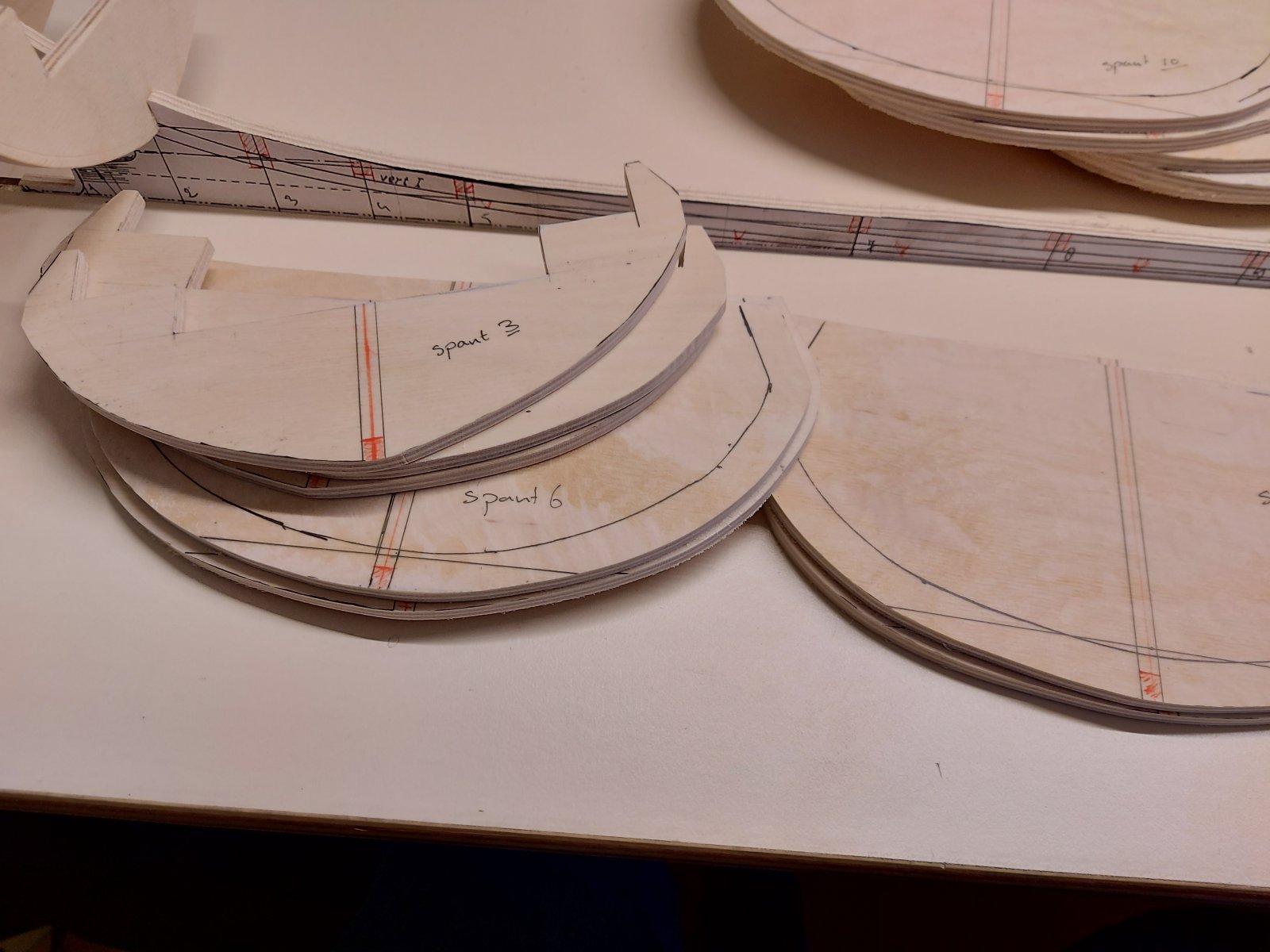

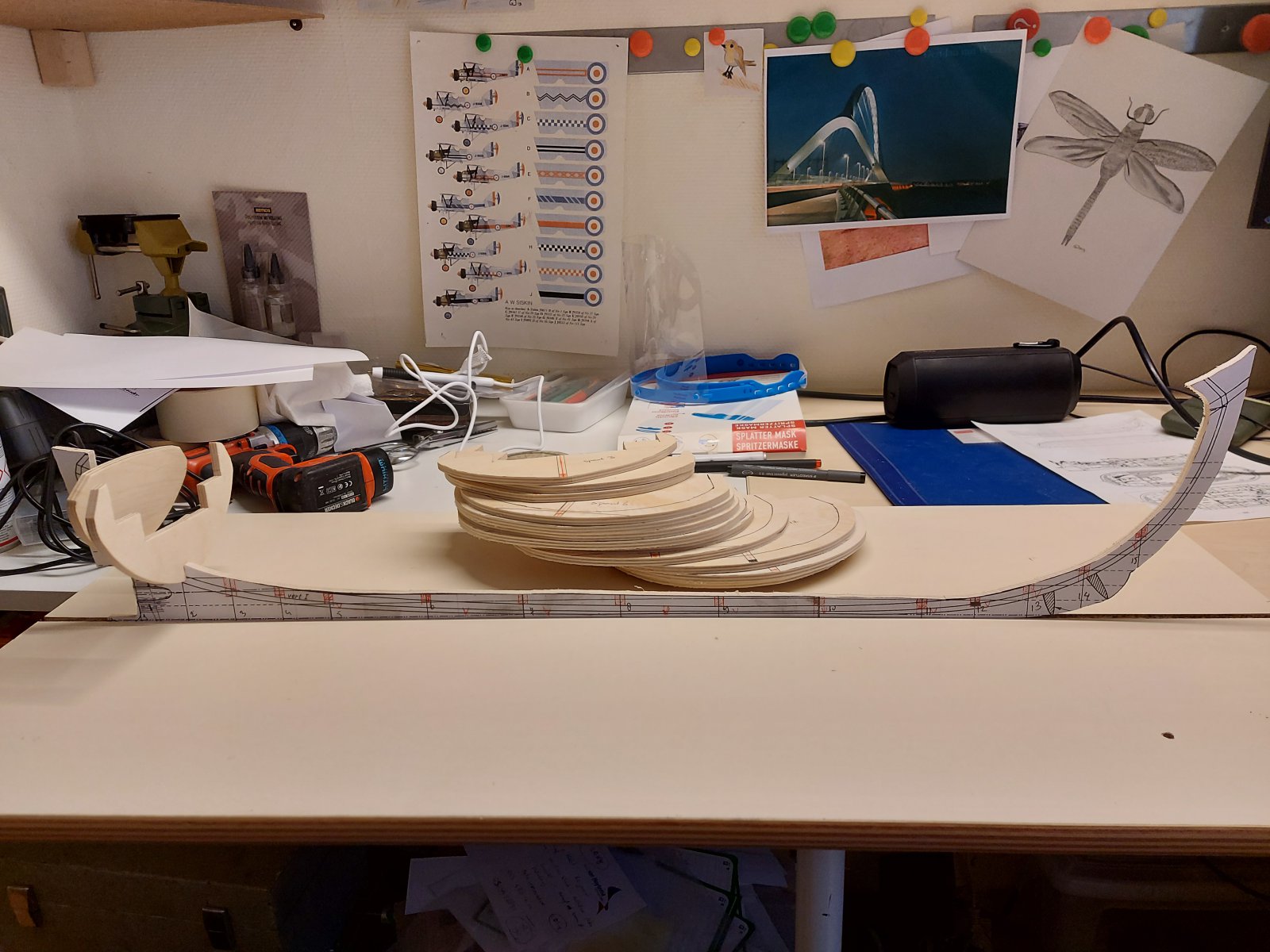

    20201017_182200.jpg 20201017_182209.jpg 20201017_182239.jpg 20201017_182212.jpg Zo de start is er bezig met de spanten ,ben nog wel aan het denken hoe ik het onderdeks verblijf in de spanten verwerk
    En dat allemaal alleen met tekening voor eerste maal.

    Hoosterw, Jaques, TIMBERWOLF en 1 andere persoon vinden dit leuk.
  18. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Dit is een mooi begin hoor,:):)

    gvwezel vindt dit leuk.
  19. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    En alle begin is moeilijk, dus dat moet hier goed gaan komen :thumbsup::thumbsup:

    gvwezel vindt dit leuk.
  20. gvwezel

    gvwezel

    Lid geworden:
    2 sep 2010
    Berichten:
    331
    Locatie:
    Doornenburg

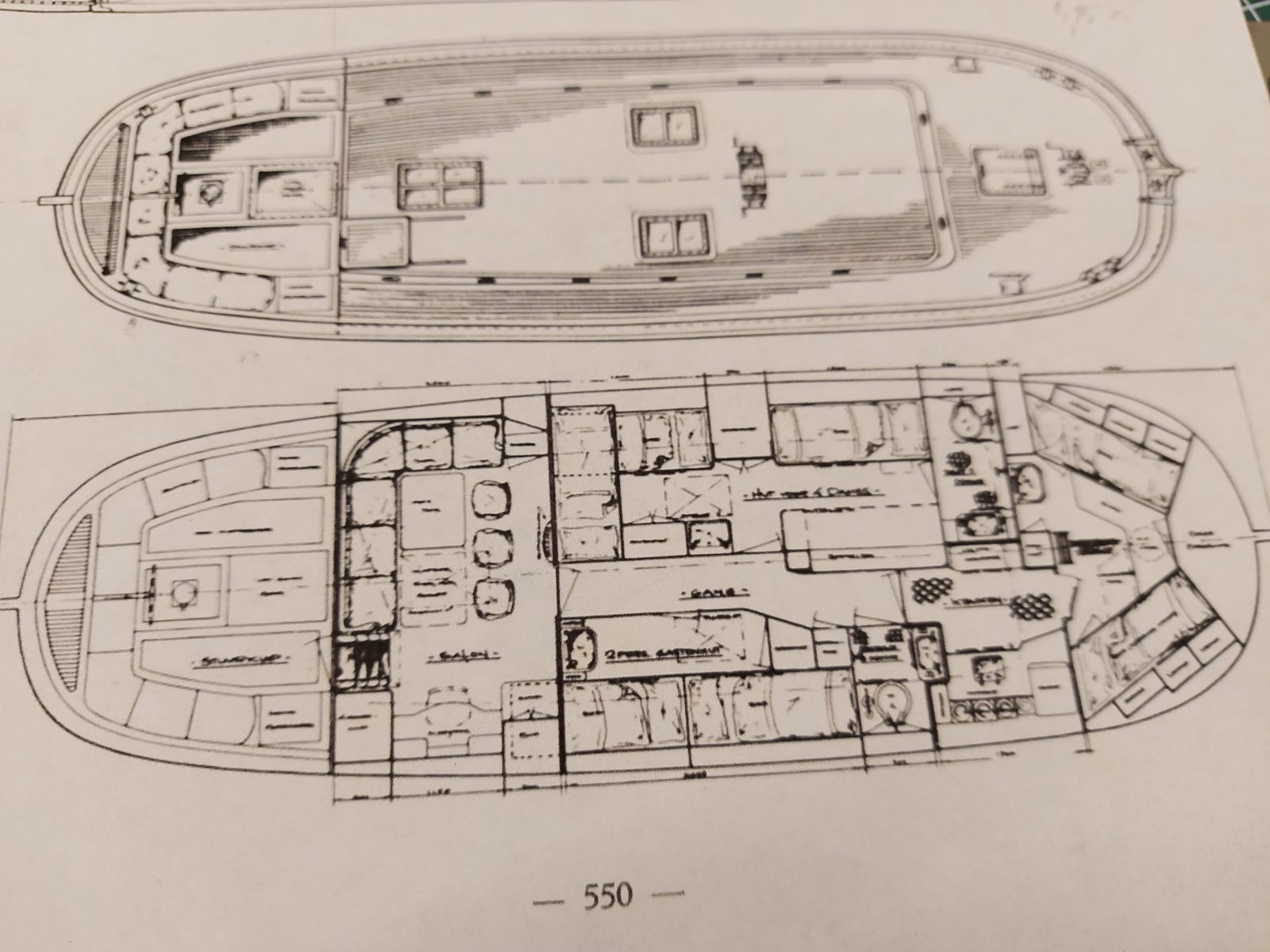

    Zou weer een paar spanten gemaakt dit stuk is voor ruim onder deks
    Maar helaas heb ik daar geen foto's van of andere info
    alleen deze kleine plaatjes 20201018_163905.jpg 20201018_163822.jpg

    TIMBERWOLF, Jaques en Pingu57 vinden dit leuk.
