Bouw van Debbie, tweetakt motor

Discussie in 'Stoom techniek' gestart door JeroenDorr, 10 jul 2020.

  1. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Mijn eerste projectje, een eenvoudig oscillerend stoommachientje smaakte naar meer.

    Ik heb besloten om een eenvoudig tweetakt motortje te gaan bouwen na het ontwerp van Jan Ridders. Ik heb contact gehad met Jan en ik mag zijn tekeningen hier gebruiken ter illustratie en vooral ook voor de ongetwijfeld vele vragen die ik nog zal hebben als ik ga beginnen.

    Dit moet ‘m gaan worden. Of liever gezegd haar, want ik heb ergens gezien/gelezen dat ze Debbie heet:

    Debbie overview.jpeg

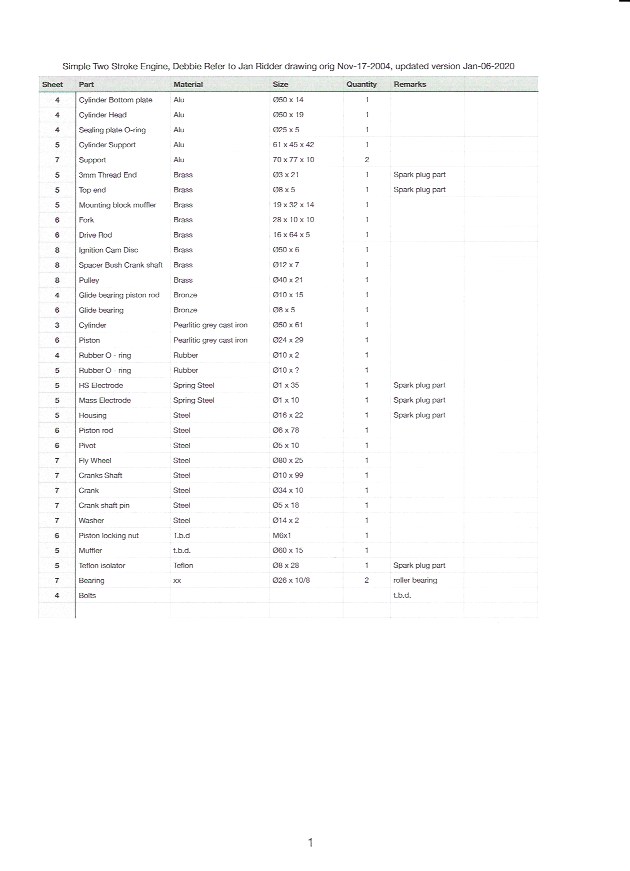

    Het eerste wat ik heb gedaan is om vanuit het tekeningenpakket een materiaallijst samen te stellen. Ik heb alles even in een spreadsheet gezet, zodat ik eenvoudig kan selecteren. En kan uitvinden wat ik allemaal nodig heb. De boutjes heb ik nog niet uitgezocht en ook de materialen voor de carburateur moet ik nog even toevoegen.

    Debbie Material sheet.jpeg

    Ik was gisterenmiddag voor het eerst sinds lange tijd bij HBM. De afgelopen maanden zijn ze dichtgeweest maar onlangs weer opengegaan. Wat dingetjes gekocht. Het belangrijkst, een goed digitale schuifmaat. Mijn schuifmaat is nog uit 1977 toen ik naar de Zeevaartschool voor Werktuigkundigen ging. Iedereen moest zijn eigen schuifmaat en ook stalen lineaal hebben. Doet het nog prima, maar best wel lastig af te lezen op de draaibank en met ouder wordende ogen, dus nu dan toch maar een goede digitale gekocht!.


    Jeroen

    jef, Potter, Stoompomp en 2 anderen vinden dit leuk.
  2. verfbrander

    verfbrander

    Lid geworden:
    23 dec 2005
    Berichten:
    1.254
    Locatie:
    Gouda
    Leuk Jeroen,
    Lijkt mij ook een mooi 2 takt project.
    Veel succes

    JeroenDorr vindt dit leuk.
  3. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    636
    Locatie:
    Swifterbant
    Leuk.
    Ik ga je volgen.
    Succes

    JeroenDorr vindt dit leuk.
  4. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Gisteren de materiaallijst compleet gemaakt. Het meeste rond staal heb ik zelf, voor bijna alle het andere spul kan ik bij Sauerbier terecht. Een paar stukjes kon ik niet vinden in hun prijslijst. Lange mail gestuurd, dus hopelijk heb ik het meeste voor komend weekend binnen.

    Een van de eerste onderdelen die ik wil maken is de cilinder en zuiger. De passing is veel nauwkeuriger en kritischer dan op mijn vorige Wobbler projectje. Vraagje over hoe het beste de cilinder aan te pakken; Mijn gedachte was om de cilinder in de draaibank op de juist buitenmaten te brengen. Vervolgens eerste boren, daarna uitdraaien en ruimen op de eindmaat?

    Daarna de in- en uitlaat poorten boren/frezen en de vlakke kantjes op de cilinder. Of zou ik een andere volgorde moeten overwegen.

    Cylinder sheet 3.jpeg

  5. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Heeft iemand nog een suggestie ten aanzien van mijn eerdere vraag?


  6. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    472
    Ik zou boren en dan de poorten frezen.
    Daarna verder uitdraaien en ruimen en tot slot honen.
    Bij het boren en frezen van de poorten kunnen er stukjes afbrokkelen , daarom het uitdraaien en ruimen achteraf.

    Dirk

    JeroenDorr vindt dit leuk.
  7. Rhelie

    Rhelie Forum veteraan

    Lid geworden:
    16 sep 2004
    Berichten:
    10.709
    Locatie:
    Nootdorp
    Mijn Kreidler cylinder werd eerst uitgedraaid, daarna de poorten gefreesd en daarna opgestuurd naar Mahle om er een nikasil wand in te maken. Daarna kwam de zuiger.

    JeroenDorr vindt dit leuk.
  8. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    22.515
    Locatie:
    Oldeberkoop
    :D de mijne is uit 1986....

    JeroenDorr vindt dit leuk.
  9. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Ik zit nog steeds te wachten op de verschillende materialen die ik bij Saurbier Modelbouw heb besteld. Maar ik heb wat zaken al in huis. Dus vanavond maar eens begonnen. Allereerst de montage plaat. Ik had toevallig nog een stukje metalen plaat liggen. Net iets korter, maar dat is geen probleem. Moest even een beetje gefatsoeneerd worden. Komt geen draaibank aan te passen. Lekker ouderwets vijlen.

    P7170001.jpg P7170003.jpg

    Keurig op maat!


    Ik had ook nog een blokje aluminium waaruit ik prima de cilindersteun kan maken. Moest alleen iets inkorten. Dus met mijn mini freesmachientje aan de gang. Ben nog niet erg tevreden. Wat ik ook doe, er blijven duidelijke sporen en randjes achter. Ik heb met verschillende toerentallen geprobeerd, verschillende freesias (de grootste die in mijn freesmachine kan is 10mm) van links naar recht, boven naar beneden. Veel/weinig overlap. Het werd wel iets beter, maar ik vraag me toch af waar dit aan ligt. Kan die randjes er zo uithalen met een blokje en fijn schuurpapier, maar eerder had ik dit probleem niet.


  10. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.142
    Locatie:
    HELLEVOETSLUIS
    Domme vraag, had jij de boegschroef van de motorhouder op het staande V-bed vast gezet?
    Lijkt mij een typisch geval van optillen van de motor/freeshouder.
    Het beeld komt mij erg bekend voor.

    JeroenDorr vindt dit leuk.
  11. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Nee, alles zit juist en goed vast

  12. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.142
    Locatie:
    HELLEVOETSLUIS
    Toch moeten er twee problemen zijn.
    1 Bij de uitloop van de frees zakt deze enigszins, daar er minder materiaal onder de frees zit en daardoor een kleinere kracht omhoog.
    2 Gezien het uiterlijk van de freessporen, de ene kant lijkt dieper dan de andere kant, lijkt het dat de kop scheef staat t.o.v. het werkstuk. Ofwel naar achter valt.
    In beide gevallen lijkt het, dat de verticale krachten ontstaan tijdens het verspanen de kop omhoog drukken.
    Verder gezien de groeven heb je een vrij grote dwarssnelheid gebruikt. Hierdoor ontstaan er krachten, die de frees omhoog drukken.
    Waarschijnlijk heb je een "Micro mill".

    JeroenDorr vindt dit leuk.
  13. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Ja, een simple Proxxon machientje:

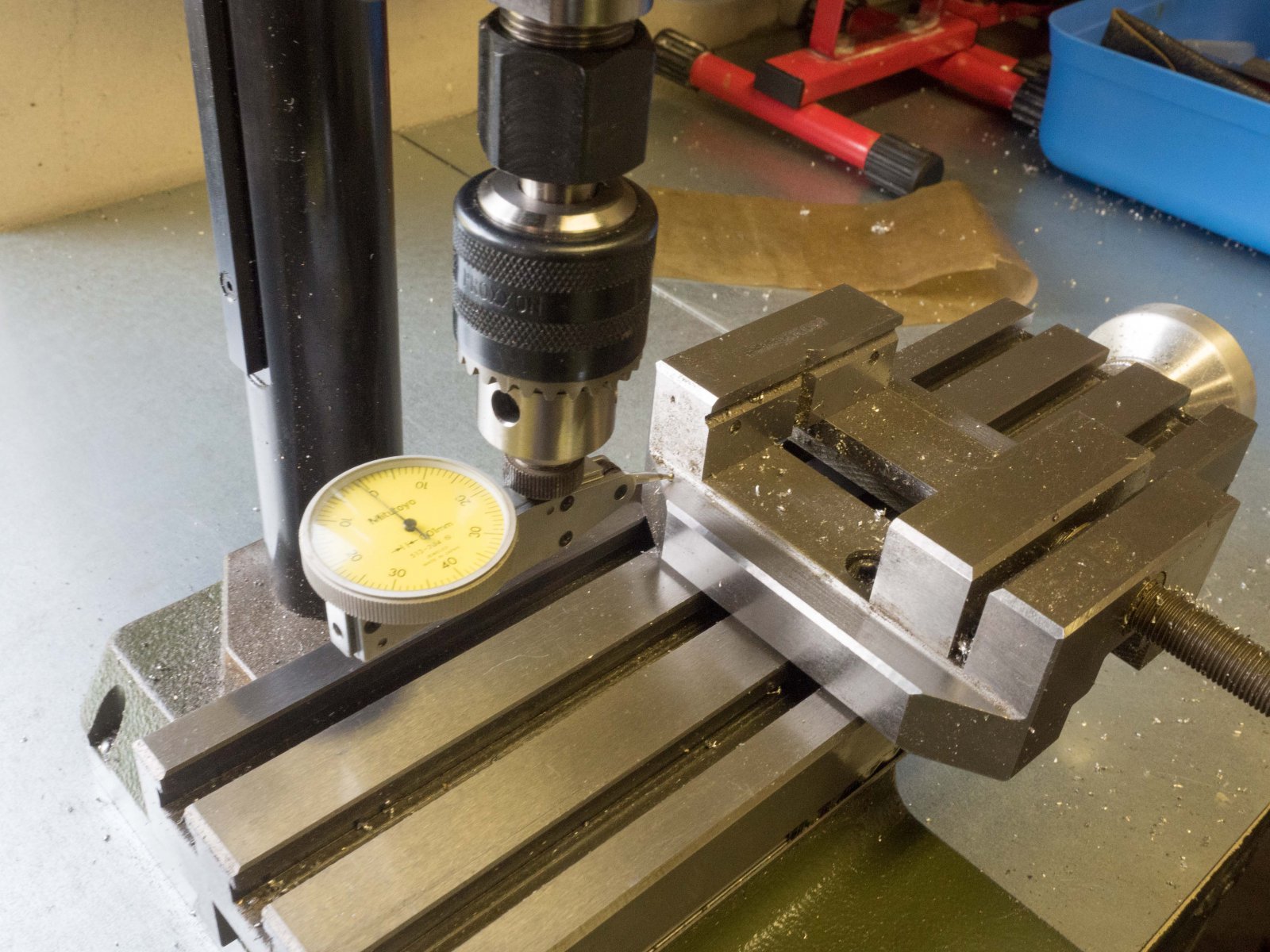

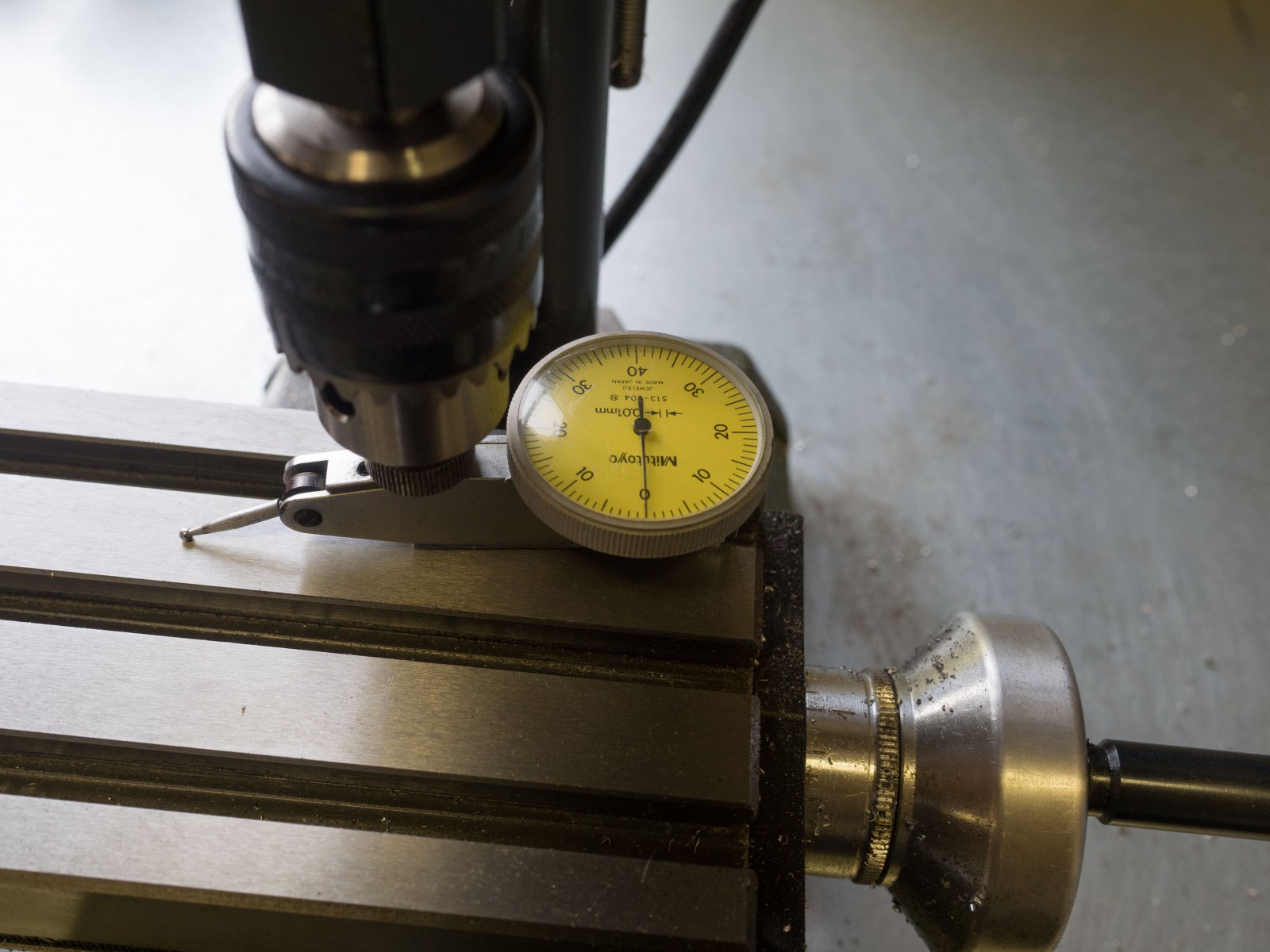

    Ik ben vanochtend eerst maar eens de hele boel nog eens nagelopen en gemeten.

    P7180002.jpg P7180003.jpg P7180004.jpg P7180005.jpg

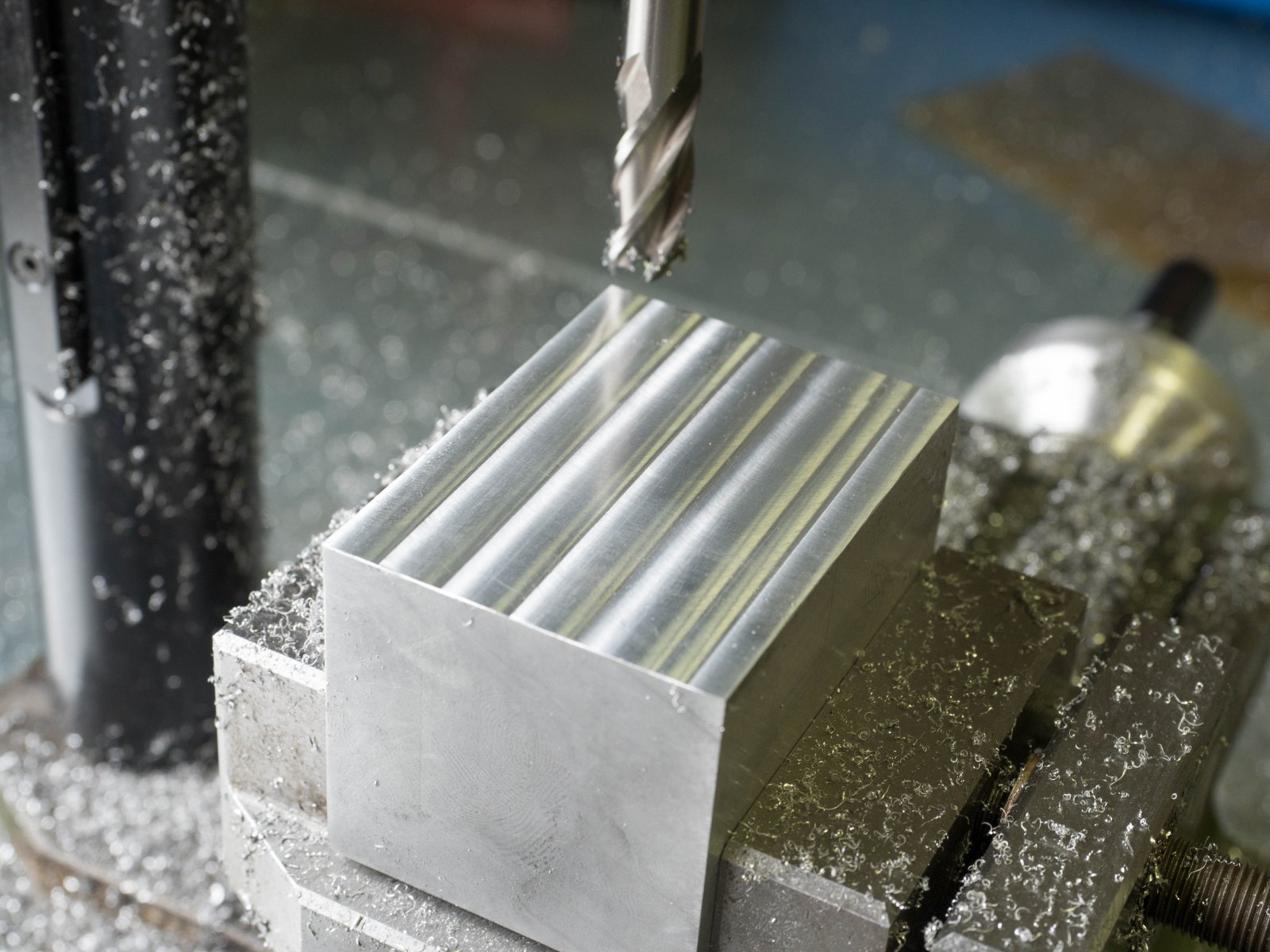

    Ook nog maar voor de zekerheid een paar verschillende, nieuwe beitels geprobeerd. Het gaat een heel stuk beter. Het is misschien lastig te zien op de foto’s. Maar het ziet en voelt een heel stuk beter dan voorheen. Nauwelijks meer iets te voelen


    Er zit wel wat verschil in frezen langs de Y-as tov de X-as. De laatste geeft de mooiste afwerking. De kop van mijn freesbank kan worden gekanteld zodat je onder een hoek kan frezen. Die stond niet goed op nul graden. Was een heel gepiep, m.b.v. de meetklok en eindeloos heen en weer om die precies op nul te krijgen. Ik vermoed dat de kop nog steeds enigs gekanteld staat in het andere vlak. Alleen ik heb geen enkele aftelmogelijkheden hiervoor.

    Ik heb ook nog met verschillende freesrichtingen ge-experimenteerd, maar dat maakt allemaal eigenlijk niet uit (Conventioneel vv Climb milling (weet zo even de Nederlandse term niet)



    Ik heb een mailtje met een heel verhaal en foto’s naar de service afdeling van Proxxon gestuurd. Wellicht hebben die nog een idee/suggestie.

    Maar ik ben inmiddels gewoon lekker verder gegaan met het fabriceren van de support voor de cilinder. Met zo’n klein freesbank gaat het natuurlijk wel wat langzaam, maar ik heb de tijd!


    Vanmiddag belde ook Nelly Saurerbier. Ze heeft bijna al de materialen die ik nodig heb. Hopelijk heb ik ze in de loop van de komende week in huis.

    Jeroen

    Laatst bewerkt: 18 jul 2020
    R Groen, Johannes59, Potter en 1 andere persoon vinden dit leuk.
  14. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    636
    Locatie:
    Swifterbant
    Waarom gebruik je geen flycutter voor dat werk?
    Of is je freesmachine daar te klein voor.

    JeroenDorr vindt dit leuk.
  15. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Daar heb ik wel aan zitten denken. Maar zoals je op de foto’s kunt zien in mijn freesmachine maar klein. Dus ik denk dat ie dat niet trekt. Er is ook nog een ander klein praktisch puntje; Deze Proxxon werkt met eigen spantangen. Dus de schacht moet ook nog eens gewoon 10mm rond zijn anders past ie niet. Kan natuurlijk altijd nog eens zelf iets maken.

    Maar hoe dan ook, blijft er iets aan de hand met de uitlijning van mijn freesbank. Dus dat wil ik toch minimaal snappen en hopelijk opgelost krijgen. Ik heb een mailtje naar Proxxon Service gestuurd in Duitsland. Eens kijken of ik een reactie krijg.

    Jeroen

  16. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    472
    Dag Jeroen
    Uitlijning zal wel in orde zijn , zo een klein freesmachientje plooit gewoon alle richtingen uit onder belasting.
    Ik zou met een flycutter proberen. Met een scherpe juist geslepen beitel en de 140watt van je machientje moet je toch een slagmes kunnen rondkrijgen van 50mm. In aluminium wel te verstaan.
    Dirk

    JeroenDorr vindt dit leuk.
  17. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Nee, de uitlijning is niet in orde, dat is overduidelijk. Met een een flycutter krijg ik wellicht in een keer een mooie vlak, maar dat zal dan niet haaks op de andere vlakken staan als de uitlijning niet in orde is. Daarnaast als ik al opmerkte, de Proxxon heeft een eigen bevestigingssysteem voor de frezen en ik heb nog geen flycutter gezien die past. Los daarvan, ik wil gewoon dat mijn freesbank zo optimaal is afgesteld. Geen haast, dus ik blijf nog even rommelen met de uitlijning.

    Maar hoe dan ook, de uitlijning moet aanzienlijk beter kunnen. Ik heb wat video’s op Youtube gezien van dezelfde proxxon frees waar ze een aanzienlijk beter resultaat kregen.

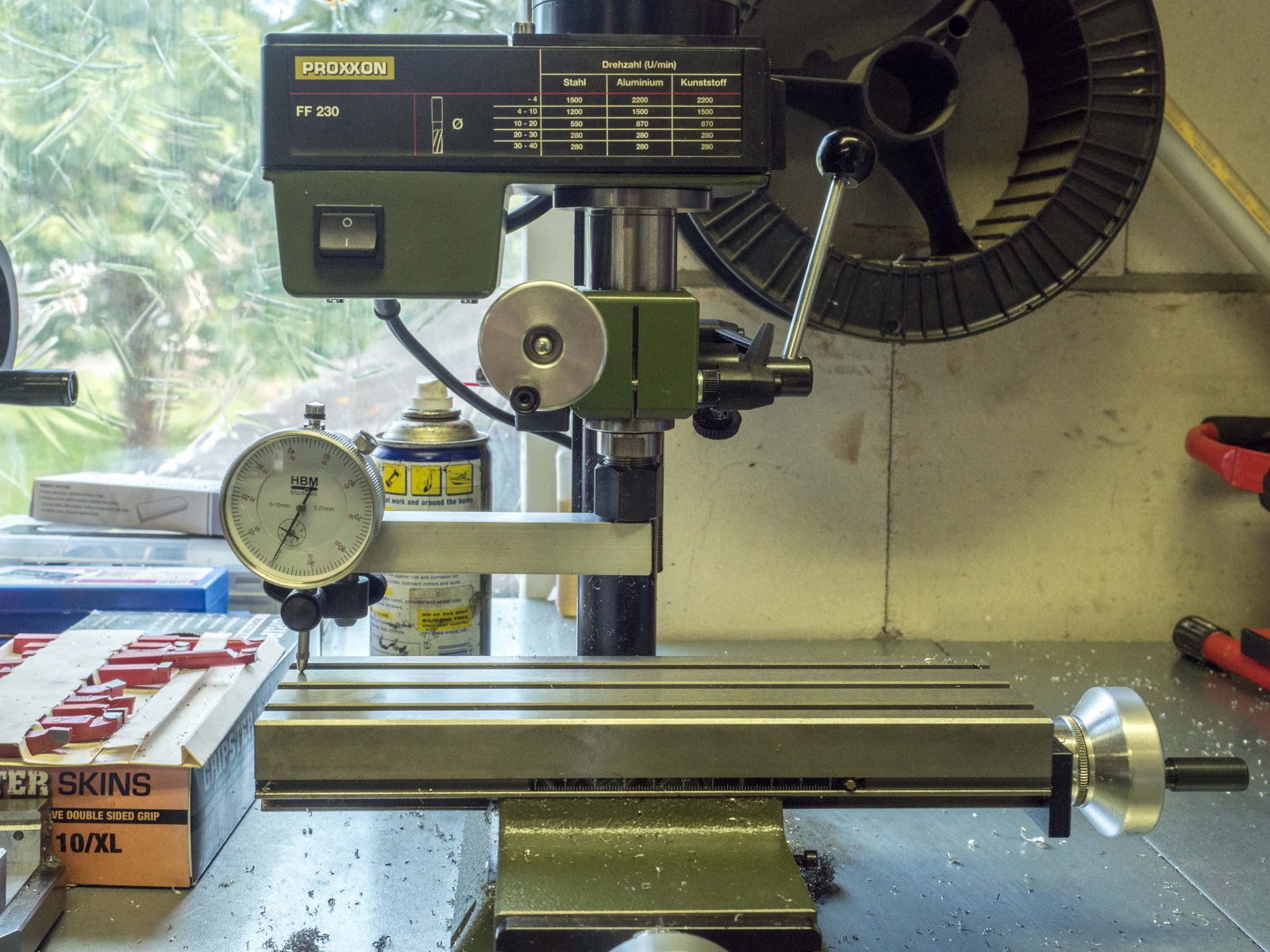

    Dus gisteren opnieuw begonnen. Allereerst maar een beter, stijver tooltje gemaakt om mijn meetklok goed te kunnen bevestigen:


    De twee metingen: helemaal links en daarna 180 graden gedraaid.



    Dus over de volle breedte (260mm) staat de kolom/hartlijn boorkop 0,25mm scheef!! Dus de vorige uitlijning was toch niet goed gegaan of weer verlopen?

    Nogal een gepiel om dat eruit te krijgen. De theorie is simpel, halveer de fout richting de fout en blijf zo doorgaan totdat het nul is. Morgenavond weer even verder. Nog een paar andere meting doen

    Jeroen

  18. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    472
    Jeroen
    Neem de bovenkant van de machine vast en duw een keer flink links en rechts ,
    Kijk ondertussen naar de meetklok je zal zien dat die makkelijk een paar tienden beweegt bij zo een kleine freesmachine.
    Dirk

  19. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Nee hoor, allang uitgeprobeerd. Mijn machientje is toch wel tien keer beter dan jij denkt. Ik heb met alle macht getrokken en geduwd en ik krijg een uitslag van 0,02-0,03mm. Dus een paar honderdste, geen tienden!

    Zwaardere/grotere machines zijn natuurlijk altijd stabieler, maar dit is nou eenmaal wat ik heb!
    Jeroen

  20. Potter

    Potter

    Lid geworden:
    30 apr 2015
    Berichten:
    5
    Hallo Jeroen,

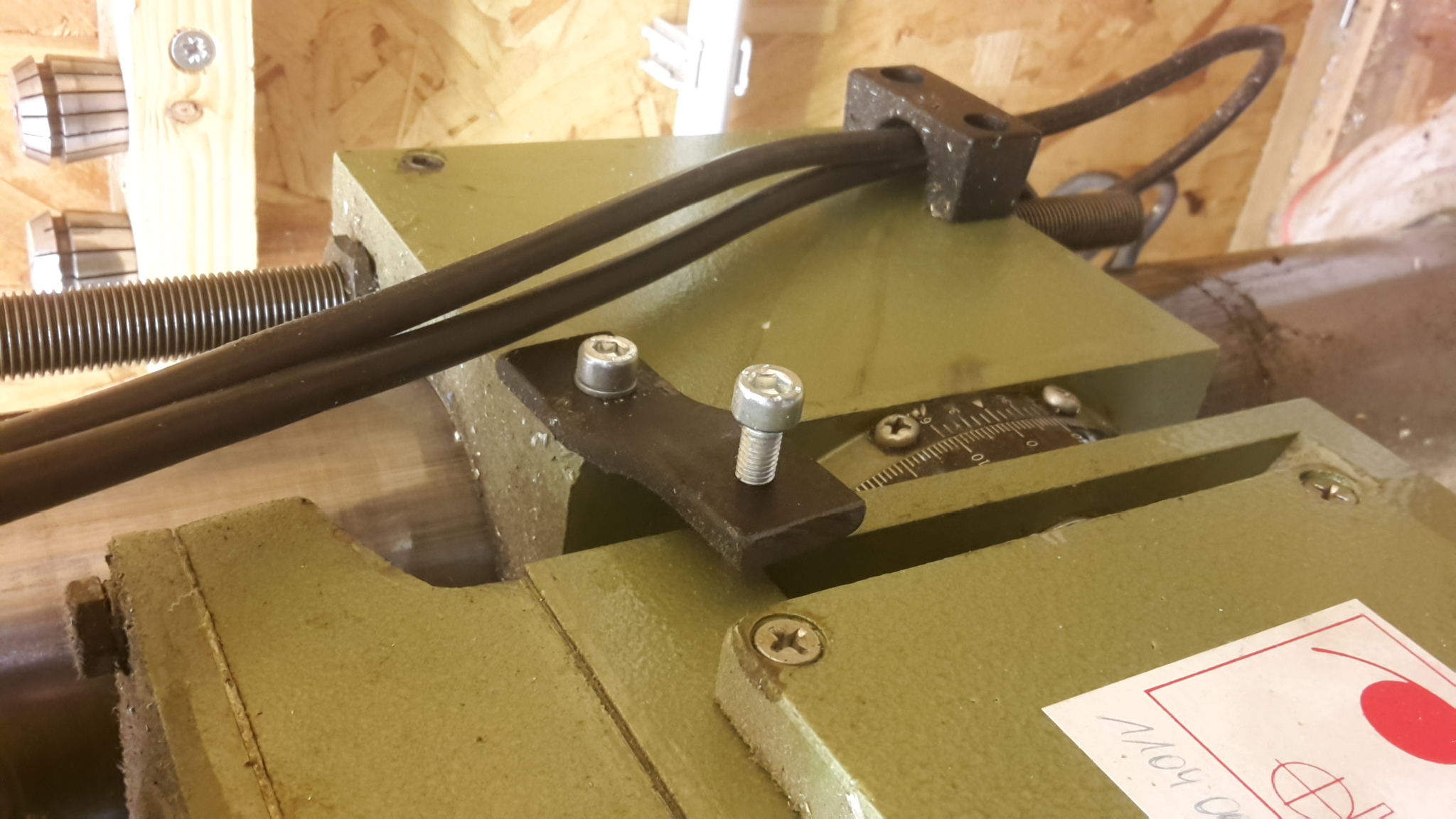

    kun je een stelschroef maken aan beide zijden van het draaipunt.
    bij mijn machiene heb ik het kunnen doen en dat gaat een stuk gemakkelijker, zie foto.


    Bijgevoegde bestanden:

    Fuel Monkey en JeroenDorr vinden dit leuk.
