Bouwverslag 30 M2 (30 Kwadraat)

Hallo allemaal,

Wil graag deze zomer varen en heb daarom besloten naast de bouw van mijn 17e eeuwse schip een ander project te bouwen.

Ben begonnen met de bouw van een 30 M2. Schaal 1:8



Ik zal hier een bouwverslag van bij houden zodat jullie mijn vorderingen kunnen volgen.

Grt Niels



Laat maar komen!



Intresant schip en op die schaal een goed varend rc model van te maken



30 Kwadraad

Beste 30 kwadraad bouwer,

ik wil even reageren op je bouwplan om een 30kwadraad te bouwen ik kreeg net een mailtje van Arie Evers en die vroeg mij om even een reactie
te sturen aangezien hij alles weet van de nederlandse klasse schepen die gaffelgetuigd zijn .Hij schreef mij om de boot in schaal 1:5 te bouwen
omdat de schaal die jij wilt bouwen tot een desillusie zal leiden en dat zou heel zonde zijn van het werk wat je eraan gaat besteden .Hij heeft alle boten schaal 1:5 gebouwd zelf heeft hij mij ook begeleid met de bouw van de vrijheid schaal 1:5 .Ook was zijn vraag of je de boot bouwd van de originele tekening van het knwv zoals hij al zijn boten heeft gebouwd en allemaal voortreffelijke zeilers zijn .Kijk even bij minisail.nl stuur me even je
mail adres dan kan ik je de foto sturen van zijn zeilende 30 kwadraad ,
aegir_2



@ Aegir

Helaas heb ik de spanten al uitgezaagd. als ik de schaal 1:5 zou aan houden word de boot dat niet erg lang? het origineel staat op mijn tekening op 7,5 MTR dan zou de boot 1,5 mtr worden op de schaal die ik nu aan heb gehouden word hij 95 cm. Ik zou graag op zo'n grote schaal bouwen maar heb er niet echt de ruimte voor helaas. In ieder geval hartstikke bedankt voor het mee denken alvast. En ik zou het nog eens overdenken of ik de schaal aanpas.

Grt Niels



Foto

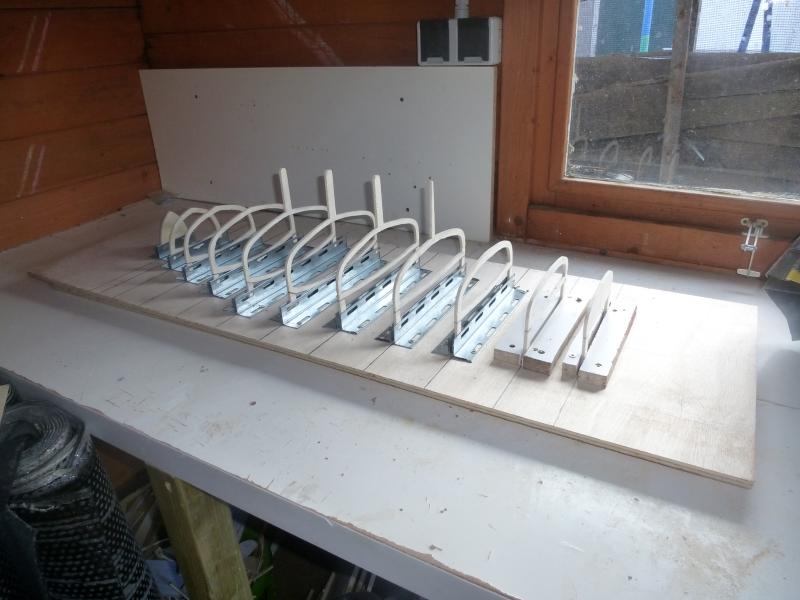

Hier een foto van de spanten die op de bouwplank staan.



Grt Niels



30 m2

Niels.

Een betere keus had je niet kunnen maken.
Hoe kom je er bij om een 30m2 te gaan bouwen?
Interesse? Of gewoon het mooiste schip uit gezocht?

Het is ten slotte wel de koning onder de zeilboten.

Hoe ga je verder de romp bouwen? Met mahonie?

Ik heb zelf jaren lang in de 34 gevaren en vele prijzen gewonnen.

Misschien dat ik hem nog eens ga bouwen, heb nog een set van de laatste tekeningen van de NNWB.

Ga je zeker volgen. En die schaal, lekker doorbouwen. Ik heb ze van 75 cm gezien.

Zal nog even de foto's zoeken, zet ik ze er bij.



@ Duohuis

Eigenlijk was ik een beetje aan het zoeken op internet naar tekeningen en toen kwam ik dit schip tegen. Ik vind het een heel mooi bootje heb de site ook uitgebreid bekeken en wist in eerste instantie helemaal niet dat er zo'n historie aan vast zat.

Over de beplanking ben ik nog niet helemaal uit. Het was de bedoeling om deze zomer nog te varen. Denk dat ik de romp eerst bekleed met vliegtuigen triplex en daarna afwerk met mahoniehout maar daar ben ik nog niet over uit? Tips zijn altijd welkom

Grt Niels



Deze zomer varen ??? :???: ik denk 2014 , dit gaat je haast niet lukken normaal een 16m2 of 30m2 zit wel meer dan een schoolvakantie werk aan ,als jij kan beter even een kant en klaar bootje kopen , ten eerste leer je mee zeilen en zien hoe het werkt , en kun je daarna/gelijk met AL je projecten verder , scheelt je een hoop vragen.


gr rexonamen



30m2

Kijk Niels, dit is het schip waar ik jarenlang in gevaren heb.


Uploaded with ImageShack.us


Uploaded with ImageShack.us

Uploaded with ImageShack.us

Ik zou de romp van dunne latjes Mahonie maken, gewicht is heel belangrijk bij dit model. De romp moet zo licht mogelijk worden want het gewicht zit in je verlengde kiel.

Groet Paul.



Leuk project! Ik heb enige tijd geleden hier op het forum van iemand een bouwpakket overgenomen van een 30 m2 zeiljacht "Windekind" (kan helaas even geen foto posten) maar deze week heb ik eindelijk een electrische figuurzaag gekocht zodat ik ermee aan de slag kan.



@ Duohuis

Mooi bootje zeg. Zonde dat je die niet meer hebt.

@ hajo

Leuk dat jij hem ook gaat bouwen. Succes met de bouw.

Grt Niels



Update

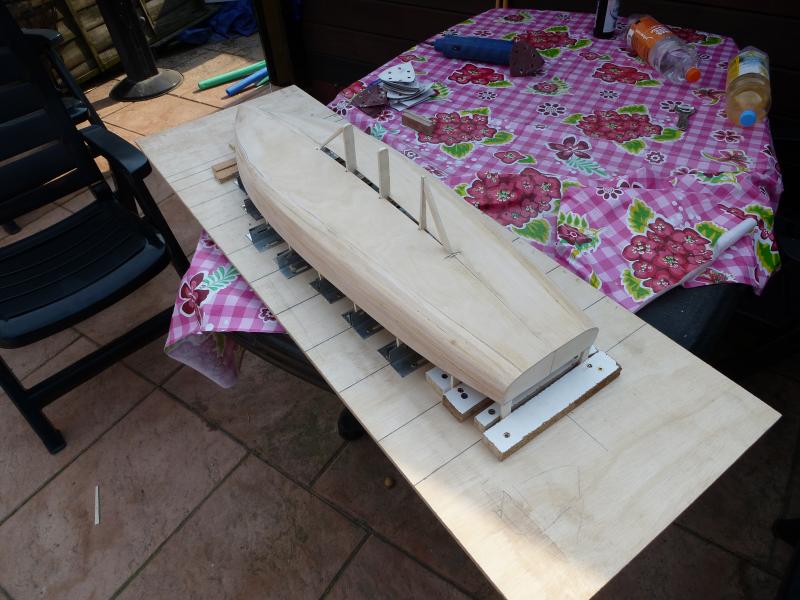

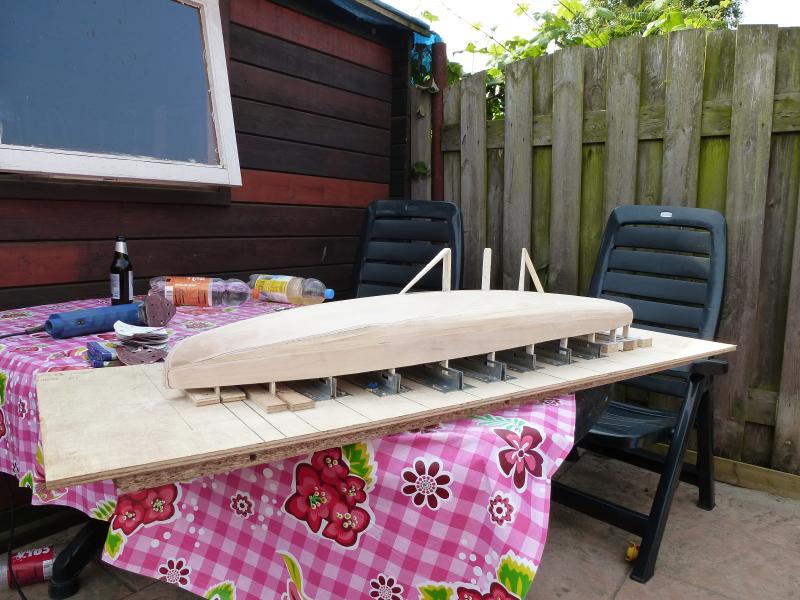

Zo een weekje hard gewerkt aan de boot.

Zo staat ze er nu bij



Nog wat schuren en dan kan de epoxy erover.

Eerst nog maar even goed inlezen wat betreft het epoxy gebruik.

Gr Niels



Hallo Niels,

Dat is een strak plan!
Gebruik behalve epoxy ook glasweefsel, keper geweven, dan weet je zeker dat de boel waterdicht is en blijft, droogtescheuren treden dan niet op.

Glasweefsel wordt, eenmaal benat met epoxy, doorzichtig, dus je ziet er niks van terug.

Groeten, Jan.



Dat is snel en mooi , zou Jan zijn raad opvolgen, anders krijg je zeker krimpscheurtjes.



Hey Jan,

ik heb glasvezel doek 160 Gram als het goed is moet het daar mee lukken. Moet eerst nog even de kiel dicht maken maar dat zo gepiept.

Gr Niels



Mooi project! Ik heb jarenlang wedstrijden in de spanker klasse gevaren, en de liefde voor houten schepen laat je nooit meer los . Aan een 30 m² zit natuurlijk nog meer historie vast dan aan een spanker.

Succes! Ik ga het volgen.

Freek



Update

Zo de eerste laag met epoxy en keperweefsel zit erop.

Nu moet de 2de laag beplanking er op.

Vraag: 2de laag met epoxylijm erop zetten, of in de epoxyhars?

Als het in de hars kan is het wel zonde van de hars omdat deze na 30 min begint uit te harden en ik niet binnen 30 min al deze latjes erop heb zitten en hoe zet ik de latjes vast op de romp??

Tips zijn welkom.

Gr Niels



Eh....,

Waarom wil je een laag epoxy en glasweefsel tussen de beide lagen beplanking hebben vraag ik me af.

Zoals je zelf al aangeeft maak je het jezelf nu wel lastig bij de tweede laag...

Ik had de tweede laag gewoon op de eerste gelijmd en pas als laatste laag glasweefsel en epoxy gebruikt, dat werkt een stuk gemakkelijker.

Groeten, Jan.



Dit had ik in een eerdere vraag op het forum gevraagd.

En dit waren de antwoorden:

Daarom heb ik de eerste laag met epoxy en glasweefsel ingesmeerd.

Nu is het de bedoeling dat ik dus zoals hierboven beschreven de 2de laag mahonie latjes ga aanbrengen maar de vraag is waarmee en hoe??

Gr Niels
