Bouwverslag binnenvaartschip 135m x 14,20m

modelbouwwerf

modelbouwwerf

Hallo allemaal,

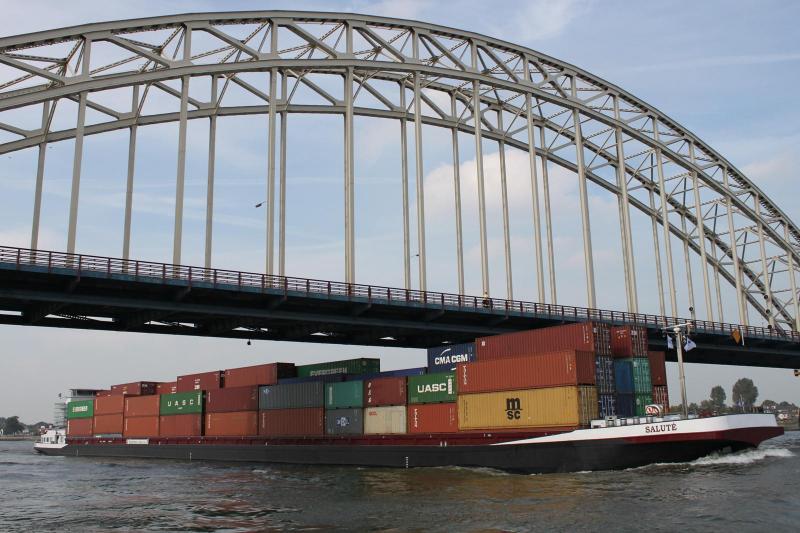

Sinds kort begonnen met het na bouwen van het schip waar ik op werk , de ¨Salute´¨en bouw deze in schaal 1:75.
Hij wordt dan 202,5m lang en 21,3cm breedt. Mijn vorige 2 schepen waren schaal 1:50 maar dan zou deze 2,70m worden en dat kan mijn beschijden werfje niet aan en is ook niet echt handelbaar meer.

In werkelijkheid is het schip is 135m lang en 14,20m breedt, 5208ton laad vermogen en een 421 teu (maat voor 20voet containers)

Graag wil ik de bouw delen als idee voor anderen maar misschien kan ik er zelf ook nog leerzame bouw tips door krijgen.

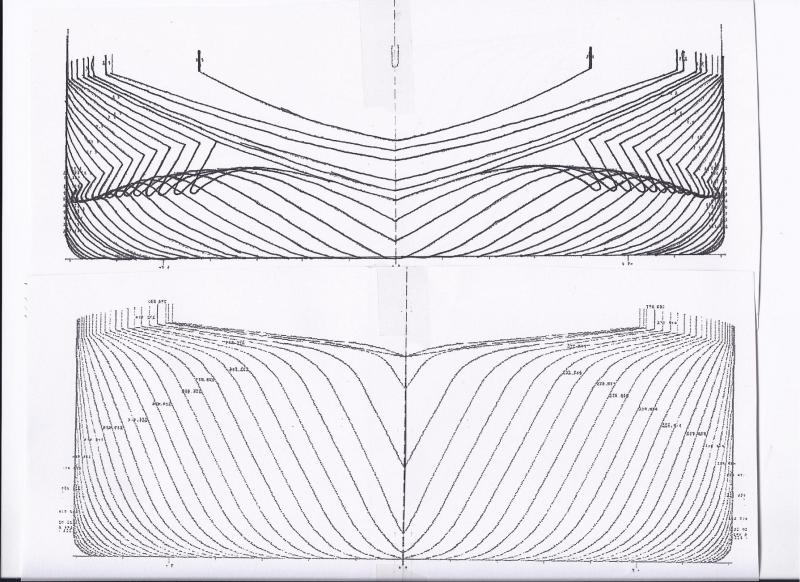

Voor de gene die het willen, de onderstaande foto van de spanten kan op slaan en gebruiken voor eigen gebruik maar de rest moet je er zelf bij bedenken want de overige tekeningen heb ik niet digitaal en mag ik ook niet delen.

Gr, Ingmar

full
full

Laatst bewerkt door een moderator:
spanten

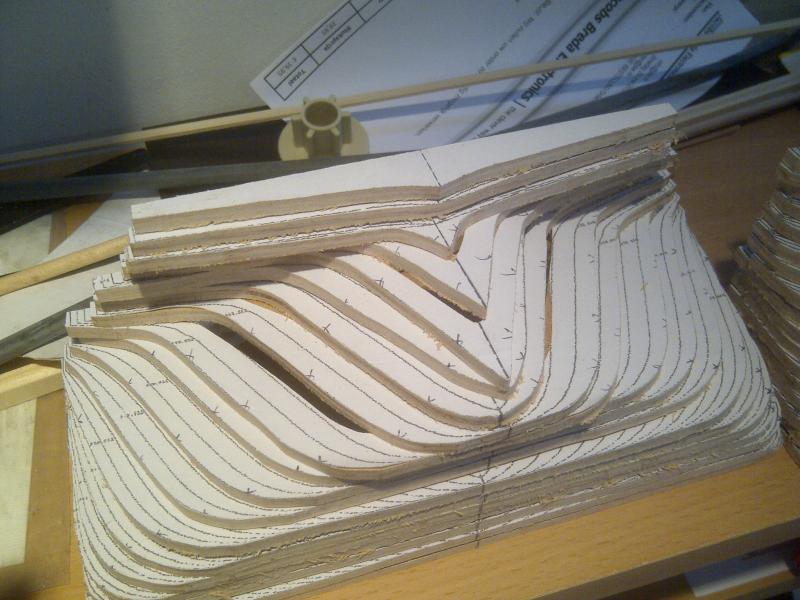

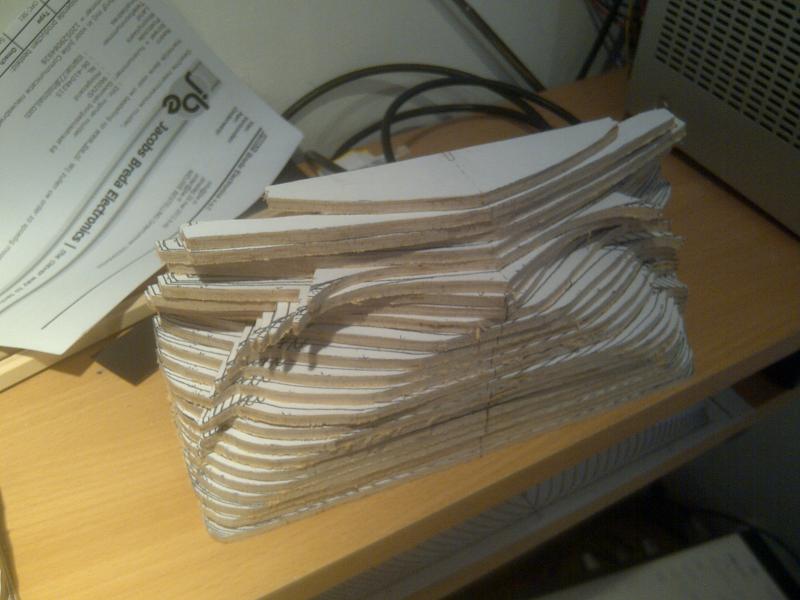

De printjes van de spanten met pritt stift op triplex geplakt en uitgezaagd

full
full

Laatst bewerkt door een moderator:

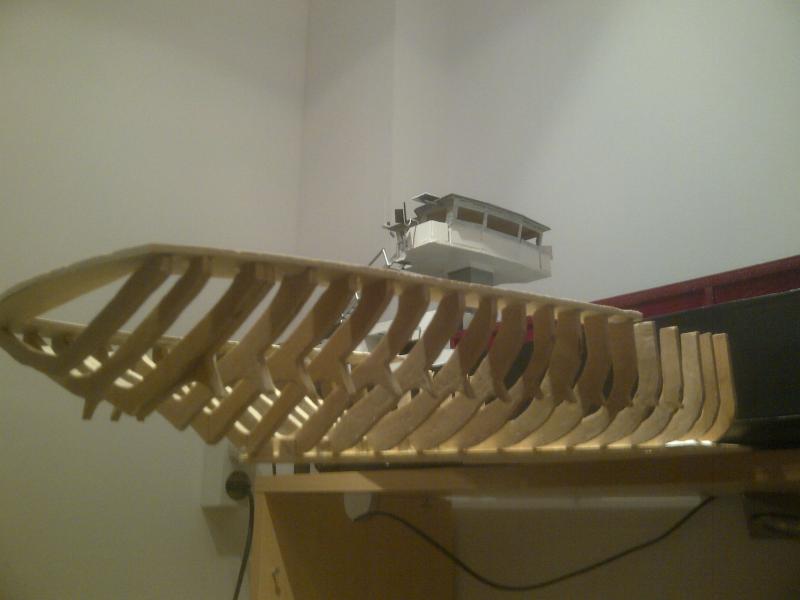

Eerst het vlak gemaakt voor de kop en kont, deze heb ik bijde ongeveer 40cm laten uit steken vanaf de plek waar de ruimschotten komen zodat ik ze goed aan het middenschip kan verlijmen.

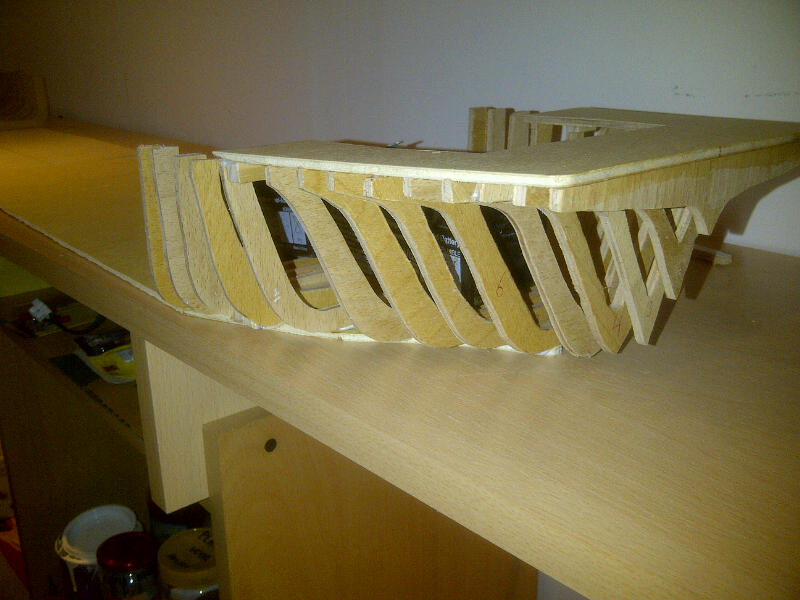

Hierop heb ik de spanten geplaatst die aan het vlak vast komen en daarna de dekken geplaatst en de overige spanten aan de onderkant van de dekken geplakt.

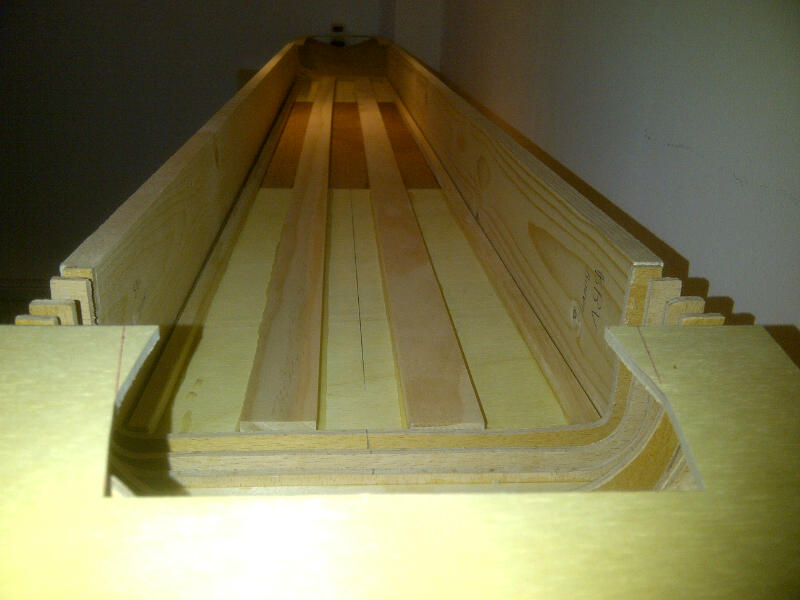

Het bij het middenschip is het vlak ook van triplex met daarover 4 latten/profielen waar de ruimvloer overheen komt als de kabels geplaatst zijn.
De zijden zijn masief met kwart ronde afwerkstrips als kimmen.

full
full
full

Laatst bewerkt door een moderator:
Hallo Paul / Brecht,

Dit is mijn 3e project. heb 2 x een 110m x 11,40m gebouwd in schaal 1:50 en dat waren enkel schroevers.
Deze is een dubbel schroever en bouw hem in schaal 1:75 omdat hij in 1:50 wel extreem groot wordt.

Brecht, Die op de achtergrond staat heb ik in opdracht gebouwd voor de eigenaar van de 1:1 maar dit is me behoorlijk tegen gevallen omdat je uiteindelijk een geweldig schip hebt staan en hij dan weg gaat.

Gr, Ingmar

Laatst bewerkt:
snap ik Imar,

brecht loop niet bijdehand te doen,
het kan ook zijn dat iemand zo'n schip koopt via marktplaats, of bestaat dat niet in jouw omgeving? :)

succes met de bouw iniedergeval!

De eerste latjes

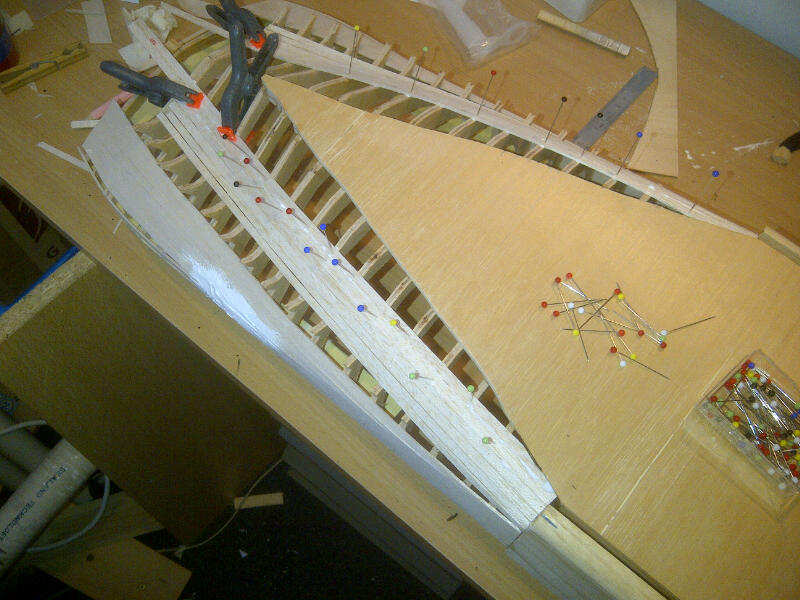

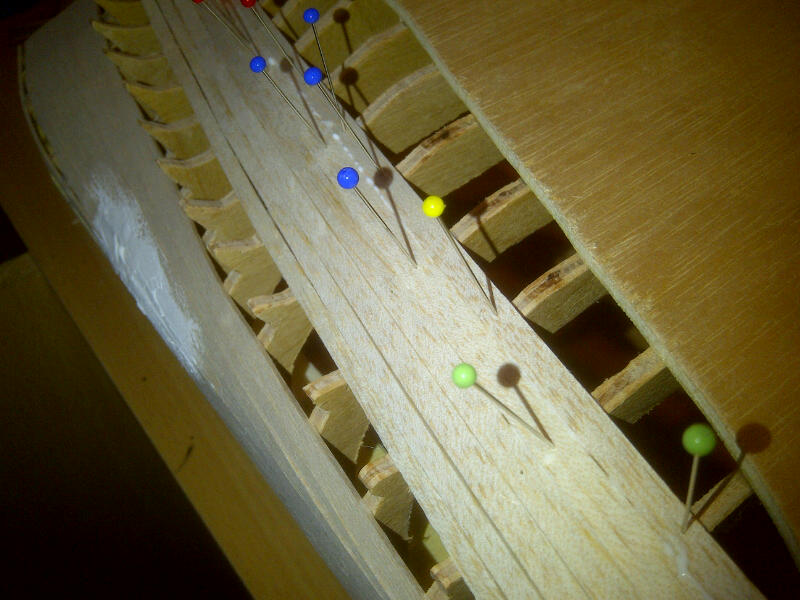

De eerste latjes zitten er op. Hiervoor gebruik ik 1,5mm balsa hout en verlijm dat met watervaste houtlijm.
full
full

Laatst bewerkt door een moderator:
daar zal ik maar niet op reageren ander ben ik weer "bijdehand" volgen paul :(

ik zou het ook niet fijn vinden als ik "mijn" schip zou moeten weggeven.
zou je eens foto's willen posten van je andere schepen??

modelbouwwerf zei:
Haha, Zijn er ook NEP bouwers dan?;)
Klik om te vergroten...


Ja zeker Ingmar, die hebben we hier ook. Willen een boot bouwen en kopen een vliegtuig, en vragen daarna wat voor schroef er achter moet. Moet dan zeker een vliegboot worden.

Maar ziet er mooi uit. Een prachtig achterschip met die geïntegreerde tunnels voor de schroeven.

Blijf dit zeker volgen.

Paul UK-104

Mooi schip wat je daar bouwt!
Deze ga ik zeker volgen, want binnenvaarders zijn er niet zoveel in modelbouwland.

Zou ik een kopie mogen hebben van het spantenplan in post nummer 1?

Nitromethane zei:
Mooi schip wat je daar bouwt!
Deze ga ik zeker volgen, want binnenvaarders zijn er niet zoveel in modelbouwland.

Zou ik een kopie mogen hebben van het spantenplan in post nummer 1?
Klik om te vergroten...

Bedankt voor het compliment. De spanten kan je als het goed is zo op slaan op je PC en dan via paint of ander teken programma naar de gewenste maat brengen maarnetjes dat je vraagd.
Als het niet lukt stuur je me maar een PB dan mail ik het wel.

Gr, Ingmar

Hoi Ingmar,

lees net voor het eerst je verslag, maar ga dit volgen. Je ligt regelmatig bij ons (DDN) voor de deur. Alleen jammer dat hij 5 breed is, voor onze kraanmachinisten :D . Vind het zelf ook wel wat om een keer een binnenvaarder te bouwen, maar het wordt gelijk zo groot als je het in een schaal 1:50 of zelfs 1:75 gaat bouwen. Nog maar eens over na denken...

Groeten, Ron

duohuis zei:
Ja zeker Ingmar, die hebben we hier ook. Willen een boot bouwen en kopen een vliegtuig, en vragen daarna wat voor schroef er achter moet. Moet dan zeker een vliegboot worden.

Maar ziet er mooi uit. Een prachtig achterschip met die geïntegreerde tunnels voor de schroeven.

Blijf dit zeker volgen.

Paul UK-104
Klik om te vergroten...

Paul , Daar heb ik geen last van. Ik twijfel alleen nog of ik er wielen of rupsbanden onder moet maken;)
