Bouwverslag Ridge Runt 2.0

Het begint langzaam weer kouder buiten te worden, dat betekend dat het bouwseizoen er weer aan komt.

Ik heb heel vroeger een leuk kistje gehad van de firma Hobby Shack, de Ridge Runt.
Het was mijn eerste rolroer trainertje voor op de helling, wat ik me kan herinneren is dat het redelijk lekker vloog en een leuk uiterlijk had.

Een tijdje geleden kom ik ineens de tekeningen tegen van dit dingetje op RC-Groups.
Ridge Runt plans in PDF form - Page 2 - RC Groups
(Pagina 2, post #24: de tekeningen en de bouwbeschrijving van de kit van destijds)
Ik was nog opzoek naar een leuk klein helling kistje, dus dat wordt bouwen

De prestaties van het kistje zoals destijds geleverd waren niet erg best, voldoende voor aan de helling, maar ik wil graag een allrounder(tje) die net even betere prestaties heeft.
Voorwaardes:
- lekker klein helling kistje
- zelfde uiterlijk als de Ridge Runt
- balast kamer
- Sleepkoppeling
- redelijke tot goede allround prestaties
- besturing rol en hoogte

Tijdens de restauratie van de GB van Berrie, hadden we het soms over dit projectje waarbij Berrie aanbood om de vleugel eens te bekijken en door XFLR5 heen te halen.
Het wordt een AG35 met een AG38 aan de tip, verder zijn er nog verschillende aanpassingen (vandaar Ridge Runt 2.0) maar die komen in het bouwverslag wel aanbod.

Ik gaat het bouwhok gereed maken, dan kan de bouw beginnen



Dit ga ik volgen....ik ben dol op dit soort kisten!(en heb zelf net een tekening van een vergelijkbare hellingkist voor het komende hellingseizoen)



Ze zijn er nog steeds, de echte modelbouwers!
Ook ik ga dit volgen.

Inderdaad, een sleepkoppeling is zeker aan te raden, eenvoudig te realiseren als je het toestel nog moet bouwen.

Volgens mij was de laatste sleepmeeting voor jouw de aanleiding om bij de Ridge Runt een sleepkoppeling in te bouwen.

Johannes



Even een plaatje om een idee te krijgen wat het moet worden.



@ Johannes
Het was inderdaad een gedoe om de Diva te slepen met Klittenband met al dat losse gras, maar de optie voor de sleepkoppeling in dit kistje was al eerder gemaakt.
Het wordt wel een van de kleinste kistjes op het ESG



Het schoot me te binnen dan ik eigenlijk had moeten kijken naar een profiel voor build-up aileron zwevers van Drela. Dat zijn NIET de AG35-38 profielen, maar de AG31-33! (scharnier op 75-80%)

Ik moet mijn huiswerk beter, en over doen.

Alleen de laptop is kapot.......



Ik heb nog een filmpje gevonden van een vliegend exemplaar



Even off-topic maar waarom zijn dit soort heerlijke bouwdoosjes nu helemaal van de markt verdwenen?
Ze zien er leuk uit, vliegen hartstikke leuk, je hoeft geen raketgeleerde te zijn om er een te bouwen.......je kan er lekker je eigen ei in kwijt met hoe hij er uit ziet....ik snap er niets van!

Ik ben blij dat ik laatst nog een doosje van mijn 1ste 'echte' hellingbakje (Dynaflit Talon) heb gevonden en ik blijf altijd een beetje zoeken naar dit soort dingen....te leuk!!



Het begin is er....

Ik ben begonnen met de romp.
Er zijn een paar dingen die iets anders worden uitgevoerd bij de romp, ik gebruik de tekening dan ook alleen als een soort bouwhandleiding en voor de uiteindelijke vorm;
Het volgende is gewijzigd tov het origineel;
- De romp is 10% smaller en 7% lager,
- Vleugel bevestiging gebeurd met een nylon bout ipv elastiek
- in het origineel is 3mm balsa gebruikt, ik gebruik 1,5mm en zorg voor de versterking op de juiste plaatsen.

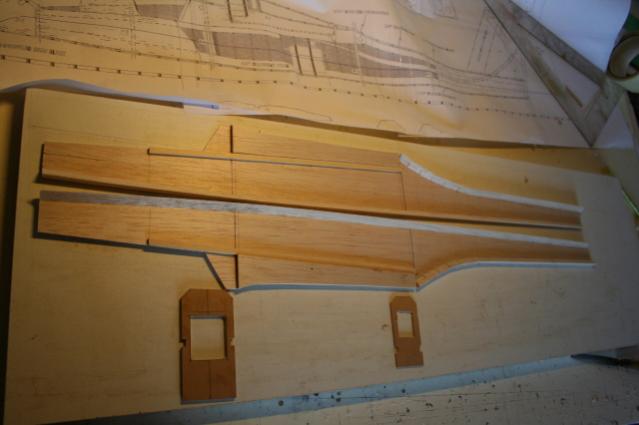

De zijkanten met de vleugel-zitting en driehoek liggertjes tbv de onder- en boven bekleding, tevens de spantje 3 en 4.



Zo..., een stukje verder.
ik ben nu in totaal 4,5 uur aan het bouwen (en 2 tubes secondelijm verder). Het is tot nu toe ook redelijk eenvoudig.

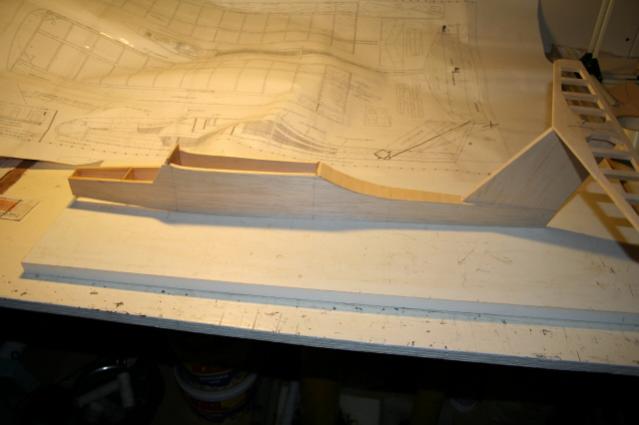

Zo staat tie er nu bij (stabilo is voor de foto met spelden vastgezet)

Een paar dingen zijn weer anders als het origineel;
- Horizontal Stab is bij het origineel een plank, dat kon lichter dus ik heb hem opgebouwd. Het wordt er eentje met een symetrisch profiel.

- Aansturing van het hoogteroer ging bij het origineel met een zeer kromme push/pull kabel naar de achterzijde van het roer.

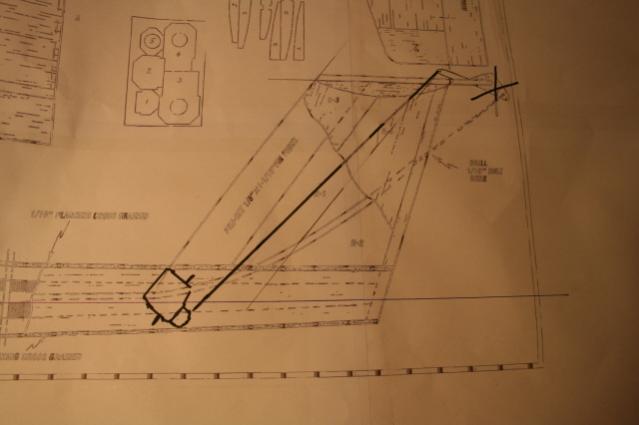

Bij deze versie ligt er een micro servo achterin met een rechte aansturing naar de voorzijde van het hoogteroer (zie foto/tekening hieronder)

Nu moet de aansturing gemaakt worden, om vervolgens het stabilo op zijn plek te lijmen. Daarna kan ik het rompje af gaan maken.

Ik heb gekozen voor het AG35 profiel aan de wortel en de AG38 aan de tip, omdat de files van de AG31-33 niet beschikbaar waren.
Binnenkort de opbouw van de vleugels (eerst maar eens de ribbetjes gaan snijden)

Eric



Bij ons op de club vliegen er ook een paar! Leuke kistjes!

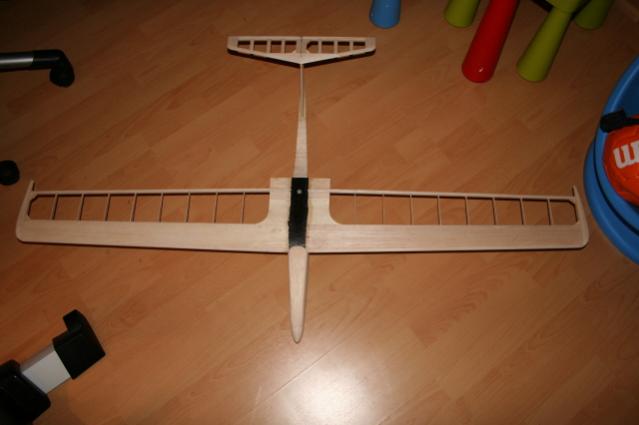

Ben nu bezig met de vleugeltjes, profiel is aangepast maar de afmetingen niet.
Ik ben nu al benieuwd naar de vliegeigenschappen.

Ik zal van de week nog een paar foto's posten

Eric



vervolg

Van een uitgebreid bouwverslag is het helaas niet gekomen
Foto's zijn wel tussentijds gemaakt maar het SD kaartje weigert dienst in de kaartlezer.

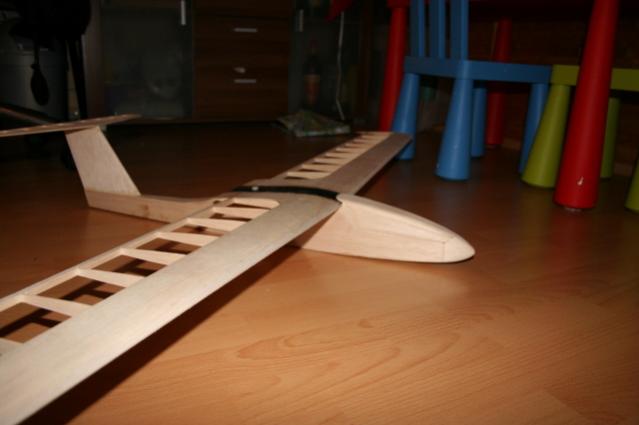

De bouw van de Ridge Runt is lekker gevorderd, ruwbouw is hij haast klaar en dan kan de Oracover erop.




Wat is er zoal gewijzigd tov het originele ontwerp;
- AG-35 wortel to AG-38 aan de tip (2 ribben minder in de vleugelhelft)
- Balsa D-box van 1 mm
- Servo in de staart tbv hoogte en aansturing gewijzigd
- Vleugel montage met breekbout
- romp is 15% smaller en 10% minder hoog
- Directe aansturing op de ailerons (moet nog worden gebouwd)
- Stabilo symetrisch profiel
- Mogelijkheid tot ballast (moet nog worden gebouwd)

Het "To "Do" lijstje
- Aileron servo's inbouwen
- Sleepkoppeling inbouwen
- Ballast kamertje bouwen
- Oracover aanbrengen
- Alles afstellen en balanceren
- Vliegen



Hey goed man! Was het profiel niet te dun om strak te bouwen?



Ik heb er geen problemen mee gehad, ging redelijk eenvoudig.
De bouw-lipjes, aan de achterzijde van de ribben, hebben prima hun werk gedaan. De vleugeltjes zijn kaarsrecht.

Als tie af is, moet ik echt weer eens naar de Maasvlakte.

Eric



Iets anders

fftopic:
Vandaag niet aan de Ridge Runt gewerkt, er moest wat anders gemaakt worden

Morgen wordt mijn dochtertje 7 jaar, er moest dus een traktatie geknutseld worden.
Na 2 uurtje met iets anders dan balsahout te hebben geprutst, heb ik 35 negerzoenen omgebouwd tot pinguïn:rolling:
Aangezien het redelijk gelukt is wil ik jullie de foto niet onthouden.



Het is een heel legertje geworden.
Nu afwachten wat mijn dochtertje ervan vindt...



wil je mijn pappie worden :rolling:roost:

petje af, de vandaag was echt niet om te lachen en het is toch gebeurd



Hahaha!! Ze zijn leuk!

Ik zeg, hoed af voor papa Eric Wonka!!



Briljant



Dank mannen!!

Was wel ff een leuk projectje.
Mijn dochtertje was super blij toen ze het leger pinguïns zag, en heeft ze met grote trots uitgedeeld op school.
Toen ik vanmiddag thuis kwam had ze nog steeds een op d'r gezicht......



Bijna klaar!

Weer een paar uurtjes kunnen knutselen afgelopen week, de Ridge Runt is haast klaar.
Het schema zit erop en alleen nog de rolroer en sleepkoppeling servo's mechanisch aansluiten.
Hierna CG bepalen (Berrie weet jij nog de afstand van wat je berekend had voor het CG?? )

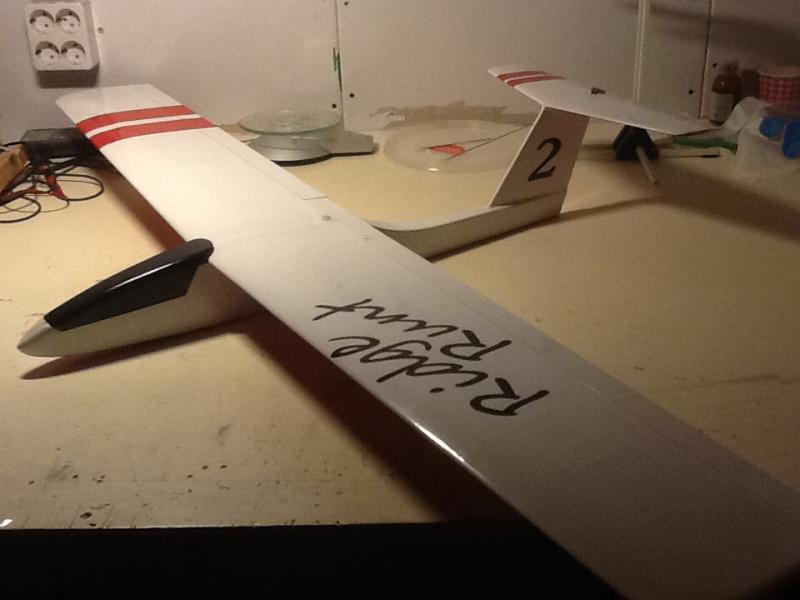

Nu een paar plaatjes

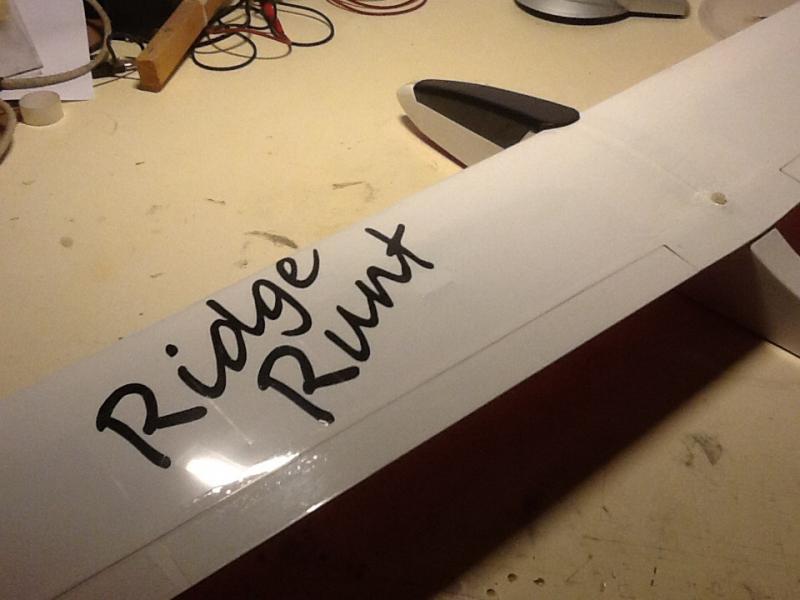

ff creatief (dit keer niet met chocola ) maar met Oracover

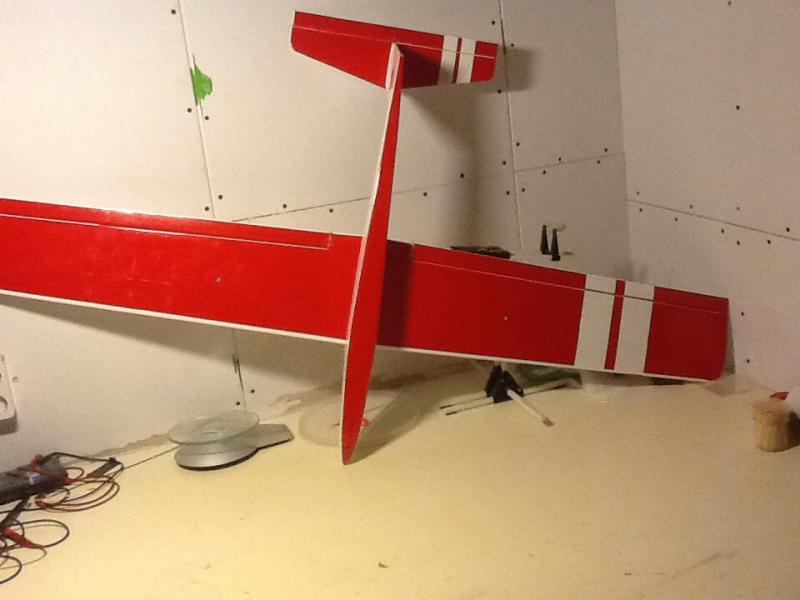

En de onderkant


Nu nog een dagje maasvlakte en ik kan de Ridge Runten.
