Complete bouwtekeningen Akerboom kotter Waddenzee 20 meter 1965

He tuinboon, je hebt een PM.

DVD binnen Nederland is 4 Euro.
DVD binnen Europa is 5 Euro.
Voor 4 Euro extra twee mooie documentaires uit '50 en '80 over mosselcultuur.

Hallo Rob, ik heb niets terug gezien of gehoord dus ik heb geen idee. Goeie zin maar veel werk, dat komt niet altijd af lijkt het. Misschien is het ook wel teveel informatie, maar eigenlijk hoef je alleen het constructieplan af te drukken, dan heb je de basis in alle doorsneden goed.

Hij is 15x uitgegaan:
Robin
Ron
Marc
Jan
WJB
Rene
Kevin
Femke
Cees
Berry
Henk
Rudy
Rob
Roland
Henk

Laatst bewerkt:
Ik heb 3x tekening af laten drukken. Het spanten plan 15x.
De spanten uit geknipt. Van morgen naar de hout handel geweest, zaag machinen stuk , dus ff wachten.

Walter

Ik heb nog twee boten liggen in de afwerkingsfase, deze zullen klaar zijn tegen volgende lente en daarna begin ik te bouwen aan de waddenzee.

Rudy

Waddenzee

Ik ben begonen aan de Waddenzee na dat ik de tekeningen af had laten drukken kwam ik er achter dat het spantenplan (dwars door sneden van de boot ) niet bij de Waddenzee hoord. Afbeelding 306. Walter weet hier van en zoekt nu het goeie spantenplan er bij.

Rob Haan zei:
Ik ben begonnen aan de Waddenzee na dat ik de tekeningen af had laten drukken kwam ik er achter dat het spantenplan (dwars door sneden van de boot ) niet bij de Waddenzee hoord. Afbeelding 306. Walter weet hier van en zoekt nu het goeie spantenplan er bij.
Klik om te vergroten...

In de dwarsdoorsneden van het lijnenplan staan inderdaad de spanten getekend en genummerd. Het fragment van een tekening waar je het over hebt staat op de dvd als 'fragment lijnenplan' . Dit is misschien als referentie gebruikt bij besprekingen van de werf en op die manier in de archieven gekomen, ik had nog niet gezien dat het niet van de Waddenzee kan zijn geweest.
Zo zie je maar, soms krijg je meer dan waar je om hebt gevraagd :). Wel vervelend en zonde van je tijd natuurlijk. Ik heb het proberen lopen uit te zoeken voor je:

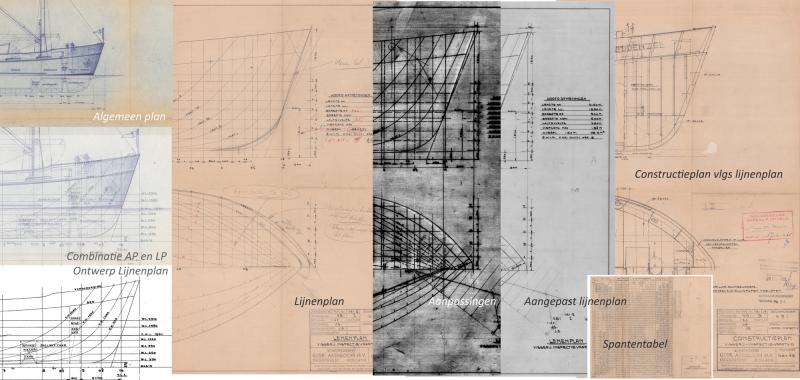

full


Klik hier voor de afbeelding in hogere resolutie.

Eigenlijk zou je de 3 tekeningen op folie moeten afdrukken en over elkaar heen leggen. Ik heb een vergelijkbaar trucje met Photoshop gedaan maar dat valt niet mee.

Eerst was er een algemeen plan, met lijnenplan en bestek. Het 'Algemeen plan' is na de aanbesteding aan de werf nooit bijgewerkt, alleen gebruikt om een offerte te verkrijgen. Het lijnenplan is gebruikt om de hoofdafmetingen en het bestek te controleren op haalbaarheid en maakbaarheid.
Nadat de werf gekozen was, heeft Akerboom een lijnenplan gemaakt aan de hand van het lijnenplan van de ontwerper P.Intveld.
Daarna is dit lijnenplan besproken met de werf Akerboom en de ontwerper P.Intveld. De opmerkingen zijn grotendeels overgenomen, het lijnenplan is aangepast. Dit is terug te zien aan de licht gekleurde lijnen; waar met een mesje de inkt van het calque-papier is weggekrabd. (Dit heb ik zichtbaar weten te maken door extra contrast te geven aan de foto.)
De vorm van het aangepaste lijnenplan is verwerkt in het 'constructieplan', de feitelijke bouwtekening. Het constructieplan was in principe net zo nauwkeurig als het lijnenplan, tekentechnisch zat daar geen verschil tussen. Ook is er een spantentabel gemaakt, die werd gebruikt om op de spantenvloer de vorm 1:1 te kunnen uittekenen, om de spanten te maken en de huidplaten te buigen.
Voor de puristen: de spantentabel is het meest nauwkeurig.

Kortom: als je alle tekeningen uit het constructieplan pakt, heb je een consistente set as-build tekeningen. De constructietekeningen (romp, dek, huid, spanten, dekhuis) kloppen in ieder geval met elkaar.

Let op; in het lijnenplan staan 'ordinaten' maar ook 'spantnummers'. Ordinaten is de lengte tussen de loodlijnen op de ontwerpwaterlijn verdeeld in 10 of 20 gelijke delen (of lengtes), gebruikt om mee te rekenen door scheepsbouwers.
