Bouwverslag De Havilland T.10 Chipmunk ⇨ WG-486 G | c/n C1/0536

Dat kun je bij deze vleugelvorm snel uitrekenen!


jan.



.
Klopt Jan, het is een eenvoudige vleugelvorm om dat te bepalen. Maar ik weet niet of je het "rompdeel" van de vleugel mee moet tellen en of het stabilo mee wordt geteld bij het totaal. Ik zie dat de ene keer wel bij het totale vleugeloppervlak geteld worden, de andere keer weer niet?

Groeten, Ramses



.
Heb het ff zo gedaan (alleen vleugelopp.):

Tipkoorde: 18cm en de wortelkoorde: 33cm
Gemiddelde koorde: 18+33= 51/2= 25.5cm
Spanwijdte x gemiddelde koorde: 25.5 x 175= 4462.5cm2 = 44.625dm2
Vliegklaargewicht / oppervlakte: 3900 gram / 44.625dm2= 87.4g/dm2

Groeten, Ramses



Als je de vleugels zonder het rompdeel neemt, en het stabilo niet meerekent, heb je toch al een aardige indicatie?

Edit: Ah, je was me net voor.

Nou, redelijke waarde, toch?

En als je de romp niet meeneemt?


jan.



.
Ja hoor, prima. Ik las net in een ander bouwdraadje van een Airsail Chipmunk met een gewicht van 8 1/2 pounds (3.9kg): "The thing just wont land..., flaps or no flaps, glides forever"

Gaat goed komen!
Groeten, Ramses



Ramses,

Complimenten hoor is erg mooi geworden.

Ton



prachtig resultaat Ramses !

Mvg,

Bart



.
Bedankt Ton en Bart!



Maar de Chip is nog niet helemaal klaar.

.
Ben begonnen met de cockpits. Eerst weer paneeltjes maken:





De twee paneeltjes:

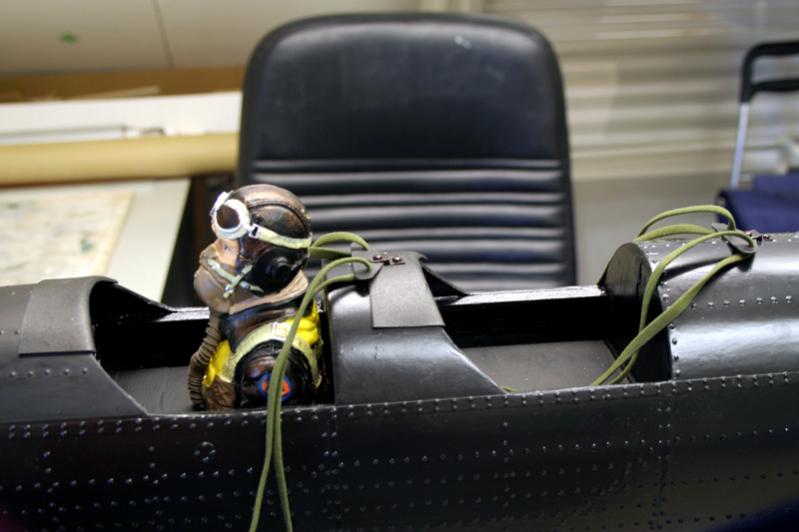

Piloot en paneeltjes in de cockpit gelijmd. Begonnen met de riemen:

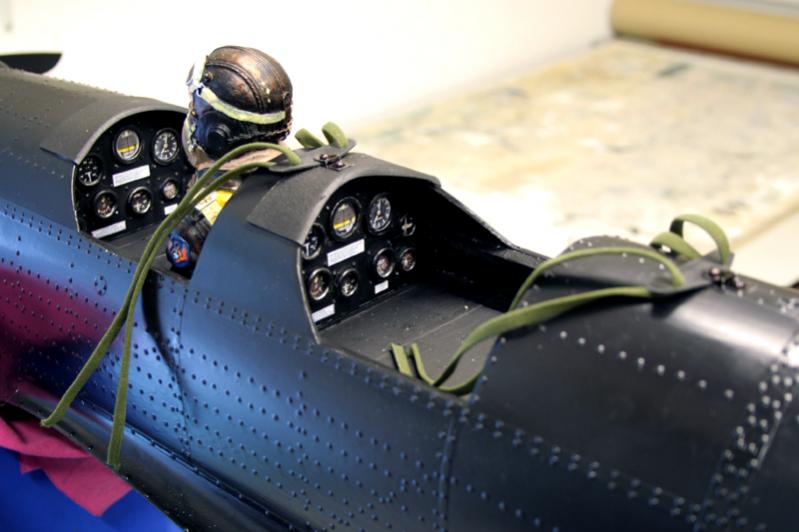

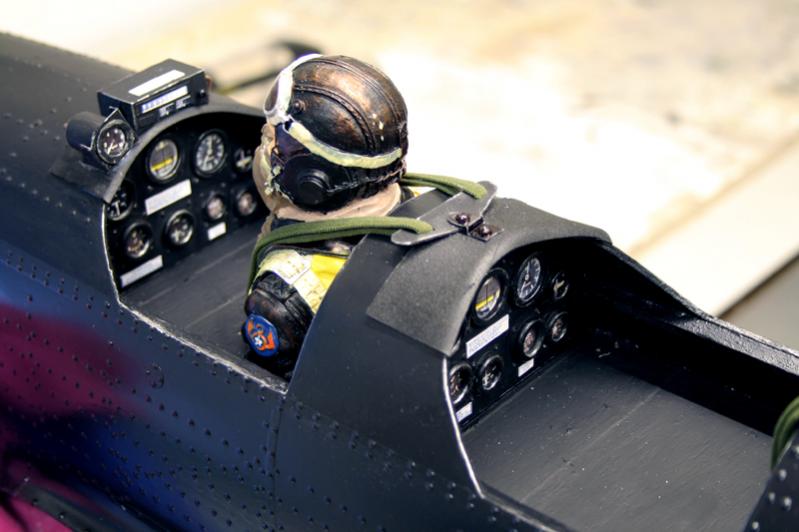

Riemen klaar en de extra instrumenten op de neus gemaakt:









De kap er even voor de foto los opgezet:





Verder met de binnenkant van de cockpitkap. Daar moeten nog wat stangen in aan de binnenkant en heveltjes op aan de buitenkant.

Groeten, Ramses



zijn die riemen veters?



ppfffffff wat ontzettend mooi zeg. Als ik dit zie en dan naar mijn eigenwerk kijk dan ben ik maar wat aan het rommelen.

Echt heel knap gedaan dat instrumenten paneel ! Die randen van de instrumenten zijn dat o ringen ?

Mvg,

Bart



Echt heel mooi Ramses, en als vanouds, van hoe dichter bij hoe mooier!

Die kleurtjes op het zwart doen het ook heel goed. Prachtig al die details.


succes met vliegen,

Tjarko



Wauw, prachtig gemaakt. Mag ik vragen hoe je de paneeltjes in de cockpit gemaakt heb?



Ramses,

Het is je weer gelukt om een prachtige kist neer te zetten.
Als je zo door gaat kun je een eigen museum openen.

Ton



.

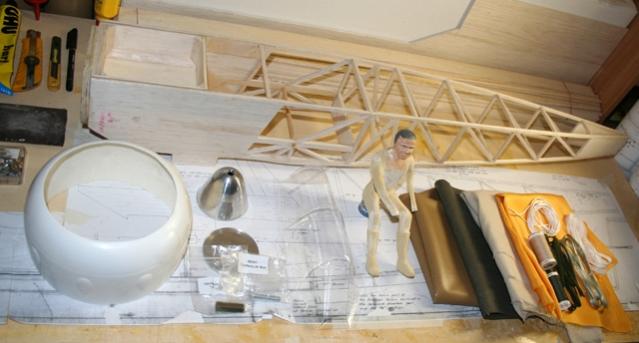

@ Femmo: Nope, ik heb voor de kleding van "Pat Pattle" ooit verschillende stoffen, leer, linten en banden gekocht:



Die RAF-kleur riemen (linten) kon ik mooi gebruiken voor de riemen van m`n Chip nu.

@ Bart: Nou,.. ten eerste bouw en ontwerp je geweldig mooie kisten! Ten tweede ben ik jalours op hoe jij jezelf 'even' hebt leren tekenen in 3D d.m.v. Rhino!

@ Tjarko: Bedankt man! Ik zal `m morgen mee naar Geldrop nemen, kan je `m van heel dichtbij bekijken!

@ CarbonCeessie en Bart: Bedankt! Voor de paneeltjes heb ik net een tutorial gemaakt: zie hier

@ Ton: Bedankt!

Groeten, Ramses



A thing of beauty is a joy forever!


jan.



.
Bedankt Jan!

Ik ben m`n doelstelling wel een beetje voorbij geschoten met de Chip (openingspost)

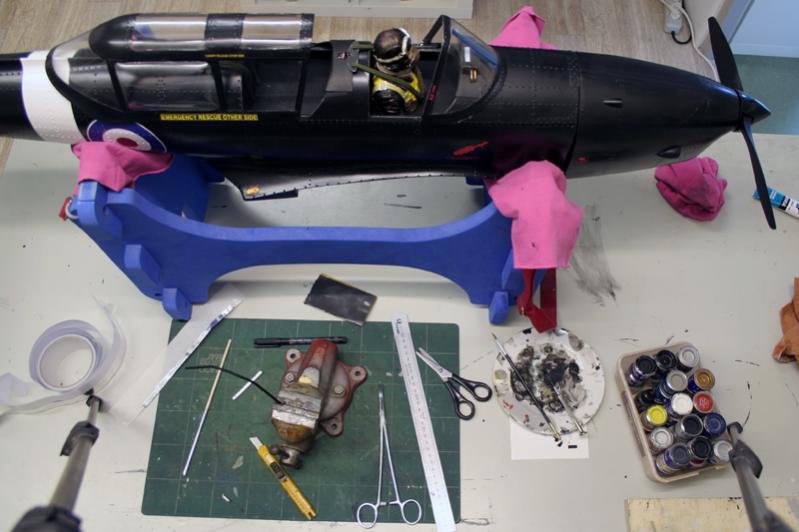

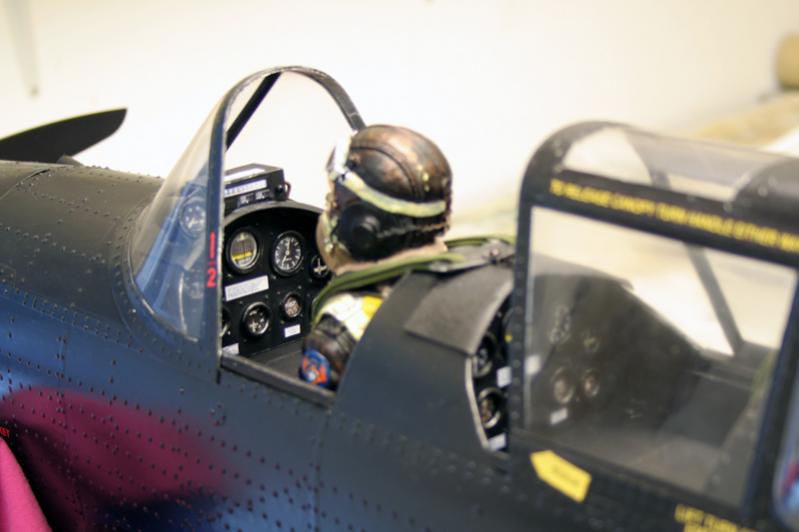

Verder met de laatste loodjes... de buizen in de cockpitkap en andere kleine details:

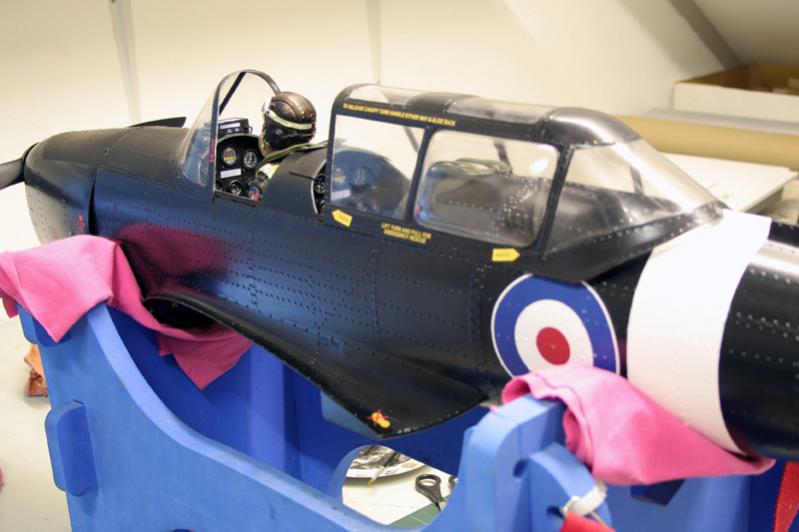

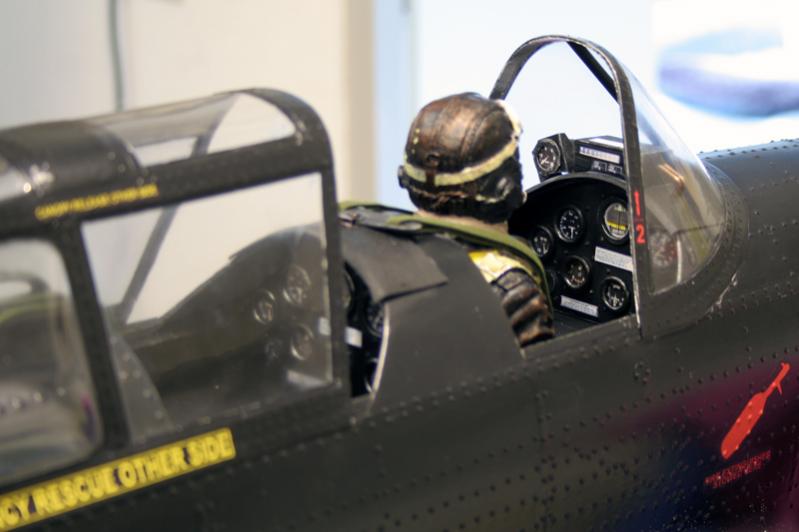

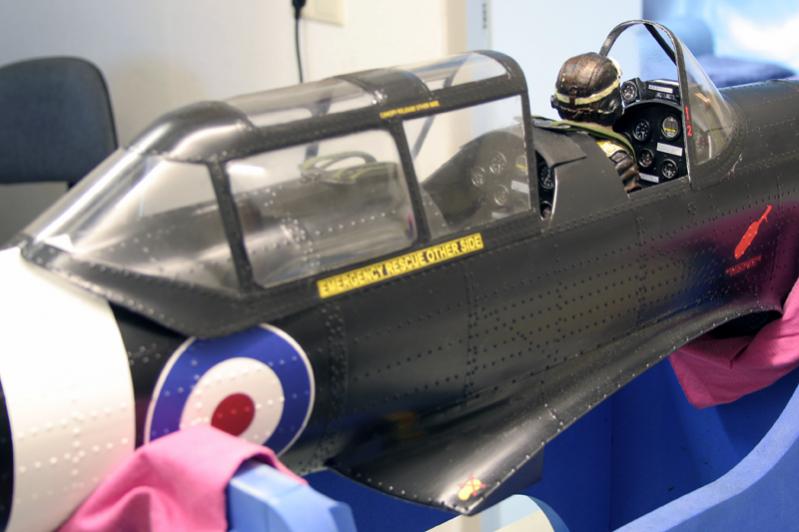

Het voorste deel van de cockpitkap op de romp gelijmd en begonnen met de constructie in de kap. Het achterste deel van de kap komt er straks ook vast op gelijmd, deze wordt niet schuivend. Maar voordat die vastgelijmd wordt eerst de constructie in het achterste deel van de kap afmaken:



















Als de cockpit klaar is alleen nog de Chip weatheren en dan de blanke lak erover... Het eind van de bouw komt in zicht!

Groeten, Ramses



tja dat heb je wel is he
maar dat geefd niks hoor het model word er mooier van



.
Dank je Jeroen, de Chip wordt inderdaad mooier dan ik in eerste instantie van plan was.... maar ik dacht de Chip ook even in maximaal een half jaartje te bouwen en vliegen... Start bouw: 1 april 2011, dat is 3,5 jaar geleden!! 8-O

Net de Chip even meegenomen naar de clubavond, erg leuke reacties gehad!

Verder met de laatste loodjes... en daarna met de Whirlwind beginnen!

Groeten, Ramses



dat ken ik ook
de spitfire dacht ik ook in 2 jaar te bouwen
maar door gezinsuitbrijding en verhuizing duurt het al heel wat langer
jammer ik had gehoopt dat Yke rusticus het nog zou meemaken dat I vloog



.
Yep, soms komt er het een en ander tussendoor... Hier ook redelijk drukke periode gehad, tijdens de bouw van deze Chip bijvoorbeeld een scheiding achter de rug en 2x verhuisd... Maar wel steeds tussendoor blijven bouwen, al is het maar steeds een beetje... Voordeel is ook dat ik bijna nooit televisie kijk o.i.d., maar liever met m`n handen iets aan het maken ben

Groeten, Ramses
