Het nieuwe jaar begint met een nieuw bouwverslag, de Tumbler uit Batman Begins. Omdat de auto qua ontwerp afwijkt van alle andere voertuigen en dit bouwproject al een lange tijd op de plank lag, heb ik gekozen voor een korte afwijkende titel voor dit bouwverslag. “De Tumbler Begint” :mrgreen:

Voor de film zijn er 5 full scale Tumblers gemaakt, 3 voor de opnames van de film en 2 die de wereld rondreisden ter promotie van de film. Tijdens de opnames hebben ze ook gebruik gemaakt van een 1/6 Tumbler tijdens de climax van de film, aangezien ik heb gekozen om een 1/6 Tumbler te maken kan dit model aan het einde van dit bouwverslag de stempel ‘Studio Scale’ krijgen. Die term word vaak gebruikt wanneer een replica model dezelfde schaal heeft als de modellen die gebruikt zijn tijdens de opnames.

Er zullen wel een aantal verschillen zitten tussen de originele 1/6 Tumbler en die ik ga bouwen, plan is om hem bijna volledig van aluminium te maken met de nodige RC zaken, en beter lijkend te maken op de originele 1/1 Tumblers dan het 1/6 model. Hier een paar screencaps van het originele schaalmodel uit de film.





Een full-scale Tumbler tijdens de promotie tour van de film.





Tot zover de openingspost :thumbsup:

Laatst bewerkt door een moderator:
De aftrap

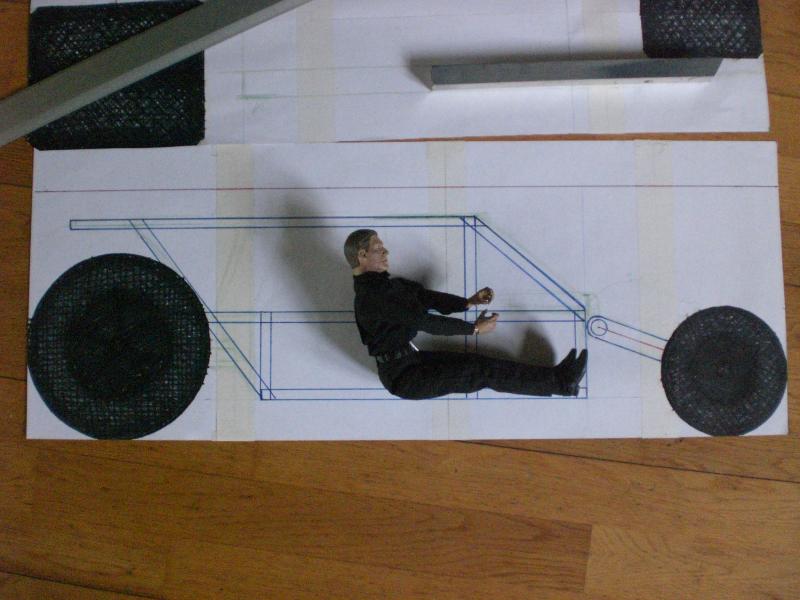

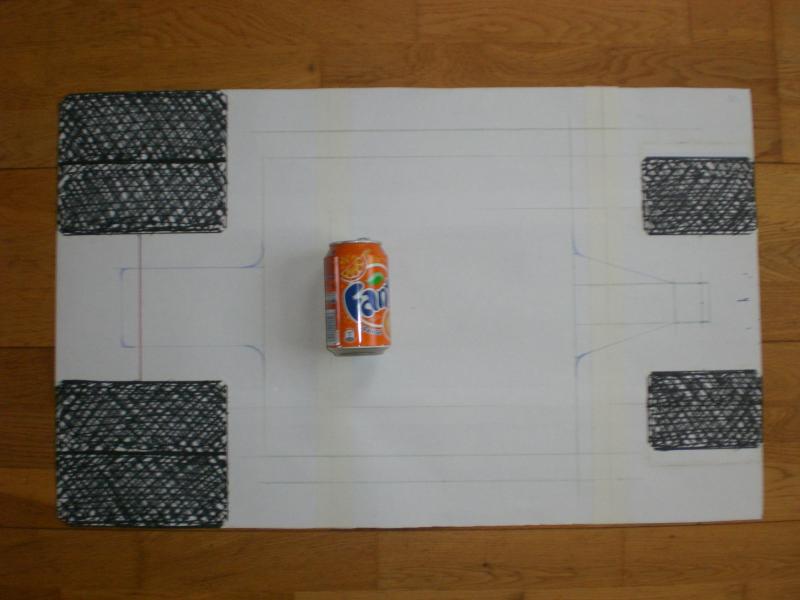

Heb tekeningen gemaakt voor de eerste fase van de bouw, heel belangrijk dat het chassis niet te groot of te klein word ivm de verhoudingen van het bodywerk. Info over het chassis heb ik kunnen vinden op de special edition DVD van Batman Begins, mijn chassis zal qua opbouw wel iets anders zijn dan dat van de full-scale Tumblers.

full


full

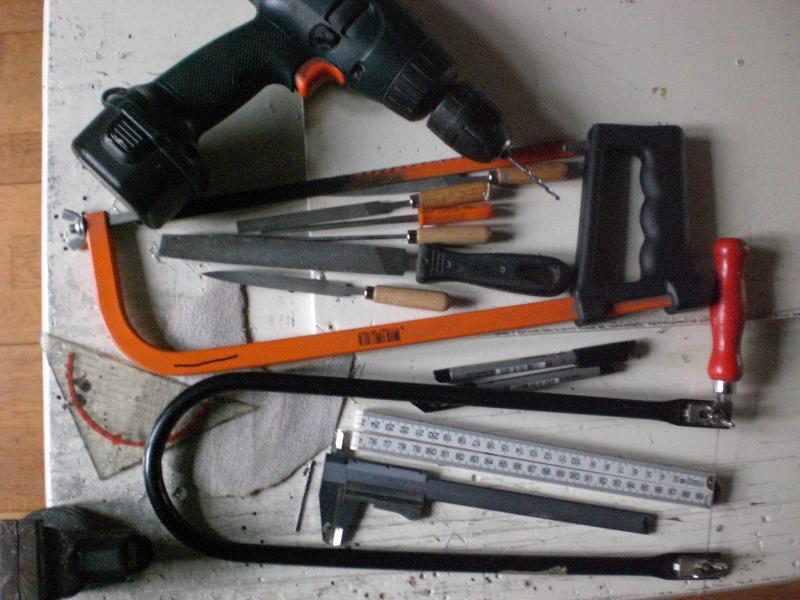

Gereedschap en materialen die ik ga gebruiken voor de bouw,

full


De profielen en plaatwerk variëren in diktes van 0,75mm t/m 3mm,

full

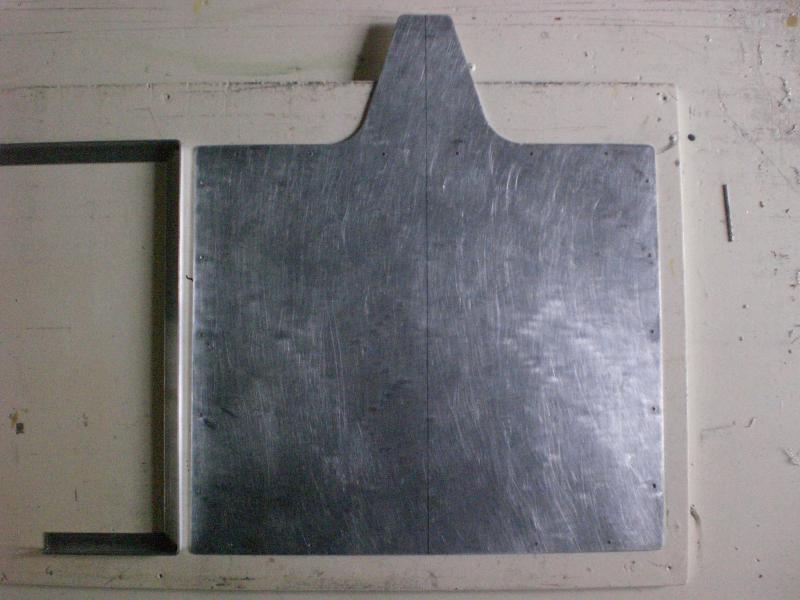

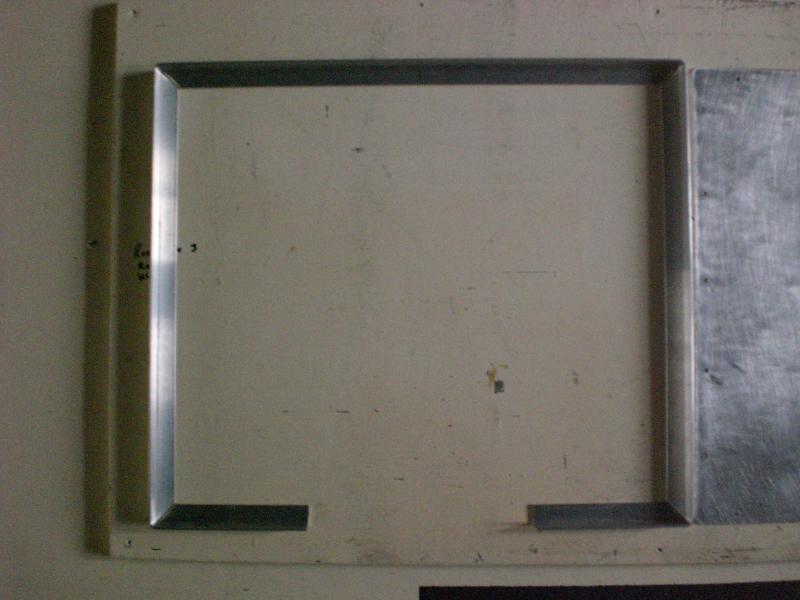

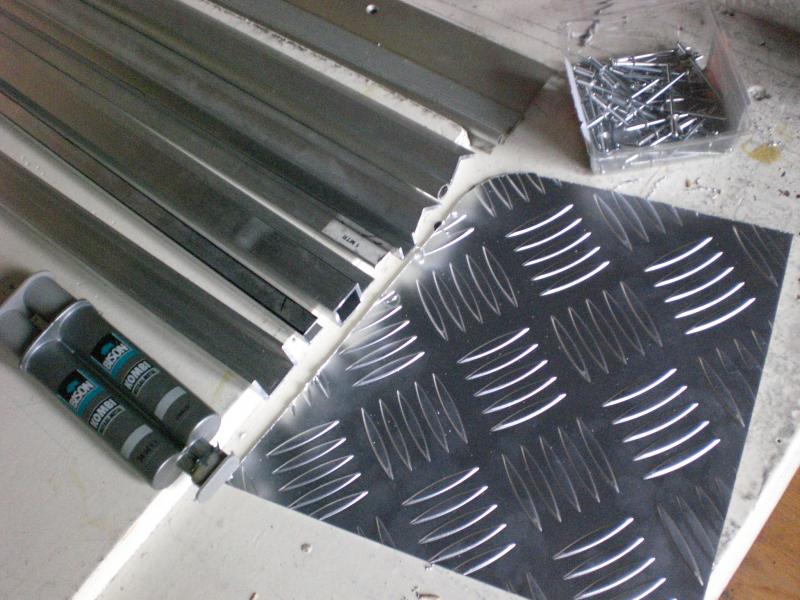

Voor de bodemplaat heb ik hard aluminium traanplaat gebruikt, langs de randen komt er een alu hoekprofiel waarop verder gewerkt kan worden.

full


full

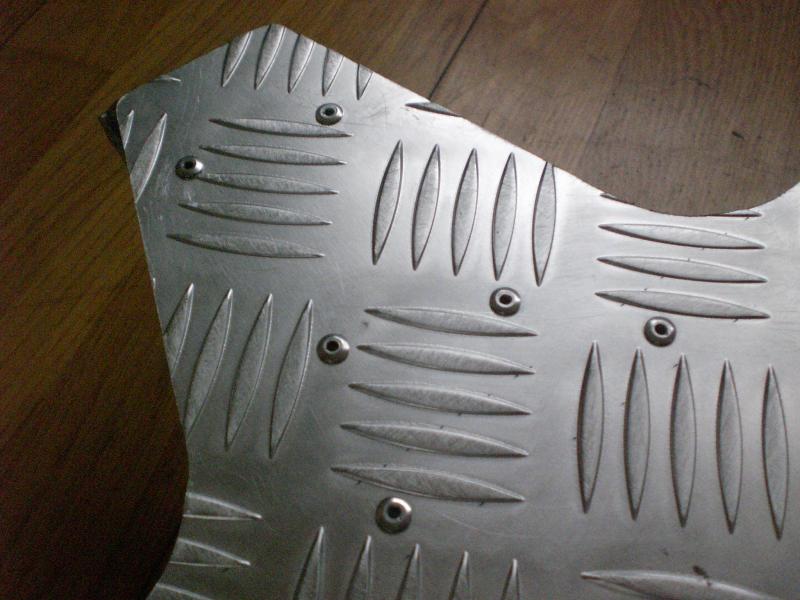

Die word met popnagels en grijze epoxy op de plaat bevestigd, het is wel opletten dat de popnagel niet op een traan komt te liggen anders steekt hij uit en is dan een makkelijk doelwit voor de grond/stenen.

full

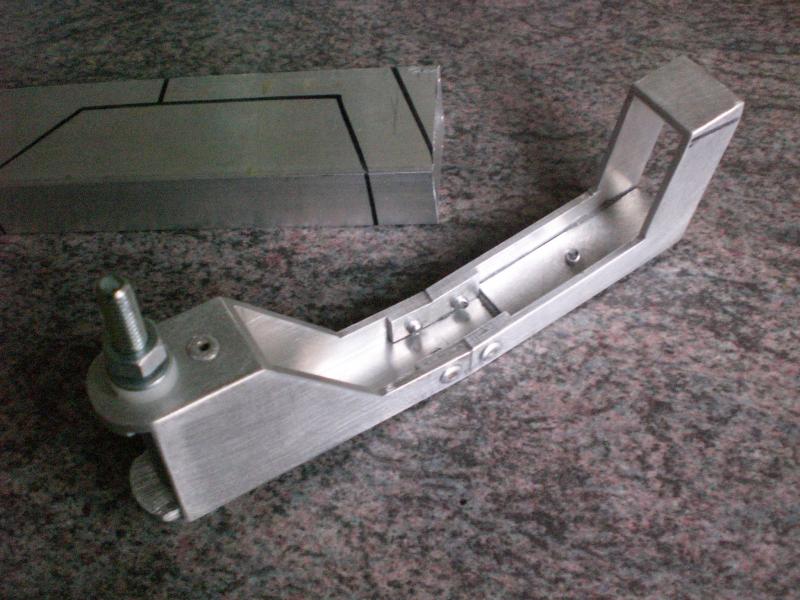

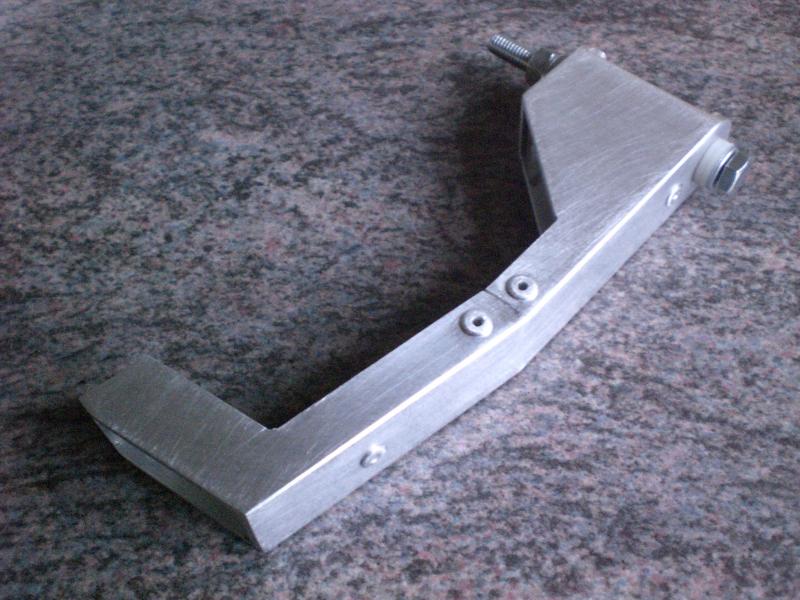

De draagarmen van de voorwielen, gemaakt van een rechthoekig profiel met een alu dikte van 2mm, de plaatsen die het zwaarst belast worden zijn verstevigd met extra alu, gelijmd en op hun plaats gepopt, op sommige plekken is het alu 4.5mm dik.

full


Best een bewerkelijk onderdeel, er moeten twee gemaakt worden.

full

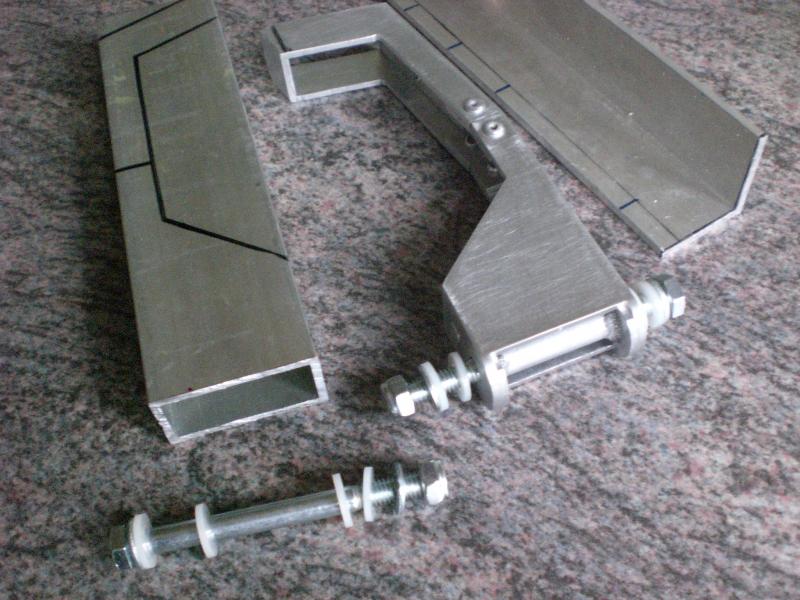

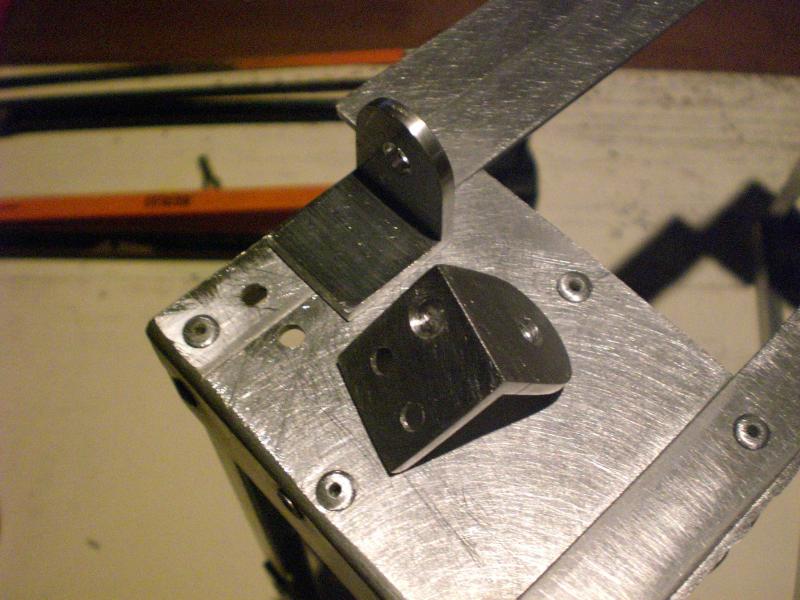

Vervolgens moeten er beugels gemaakt worden die aan het chassis komen te zitten, daarvoor maak ik gebruik van een hoekprofiel van 3mm dikte (zelfde heb ik gebruikt voor de motor ophanging in de Q-Boat)

full

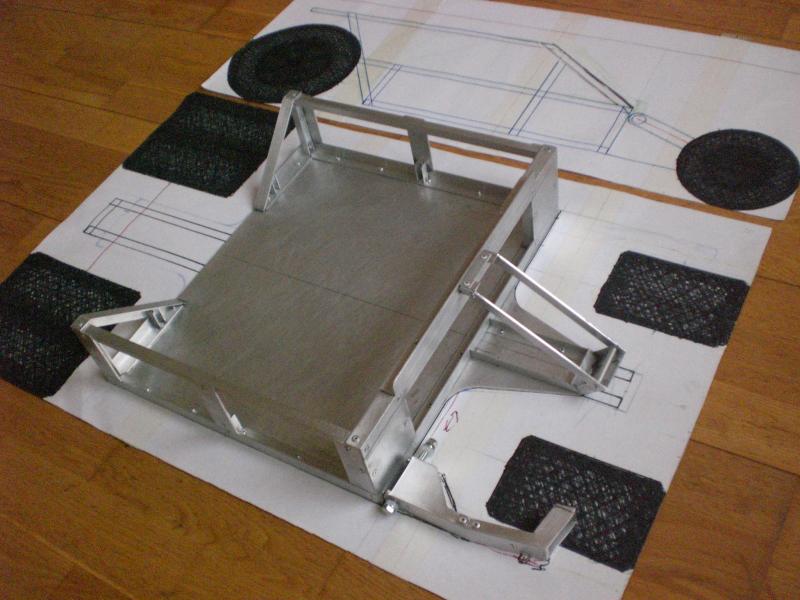

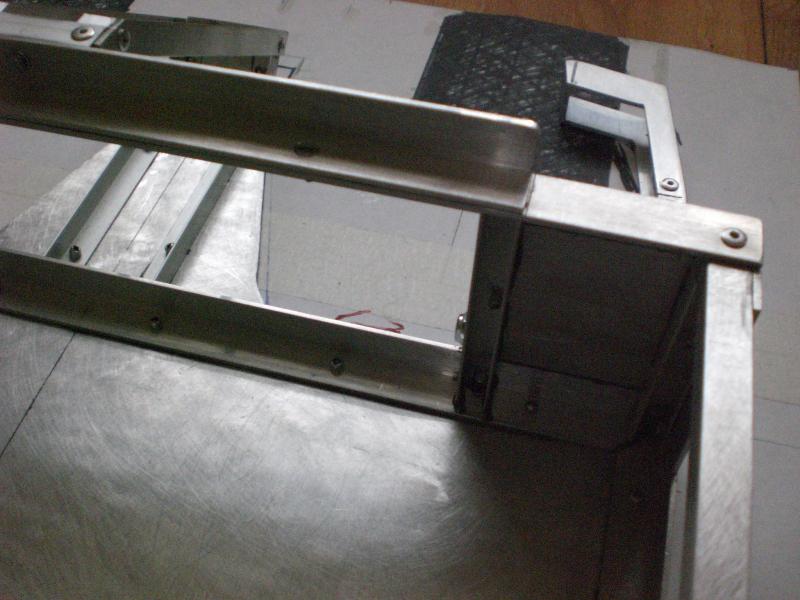

Het chassis tot nu toe, ik hou me eerst nog even bezig met de voorwiel ophanging en het stuurmechanisme van de wagen, daarna ga ik verder aan de rolkooi.

full

Laatst bewerkt door een moderator:
Alweer een prachtig idee van je.
Heb lang naar deze uitgekeken.

veel succes met de bouw en ik neem alvast een abotje ;)

Zozo en dat met handwerk en weinig machine`s , mooi project wat ik ga volgen .
Maar we hebben t er al over gehad in t andere topic , je wilt er een zenoah inzetten en iets van 35 km p uur rijden ermee toch ??
Om heel eerlijk te zijn heb ik wel mijn bedenkingen over de sterkte van de draagarmen die je laat zien , een popnagel en wat kit gaat dat nooit heel lang vasthouden .
Of je moet m echt alleen maar voorzichtig gaan gebruiken op vlakke ondergrond .
Ding gaat dalijk best wat wegen totaal , dus de krachten zijn groot op die delen .
Beschouw t niet als commentaar maar als meedenken en ideeen opdoen en ellende voorkomen , zou zonde zijn als t stuk loopt .
Verder mooi werrukk ga zo door .

Welkom iedereen in dit nieuwe bouwverslag :thumbsup:, gaat een hoop tijd in zitten want het grootste deel van de bouw zal inderdaad handwerk worden :yes:

Voordat ik begonnen ben met bouwen heb ik eerst getest of de epoxy en popnagels deze klus/constructie aan kunnen.
Heb een testje gedaan met een klein U profieltje, vastgezet met grijze epoxy (is geen kit) en popnagels, zaakje laten drogen en vervolgens met spierkracht geprobeerd los te krijgen.

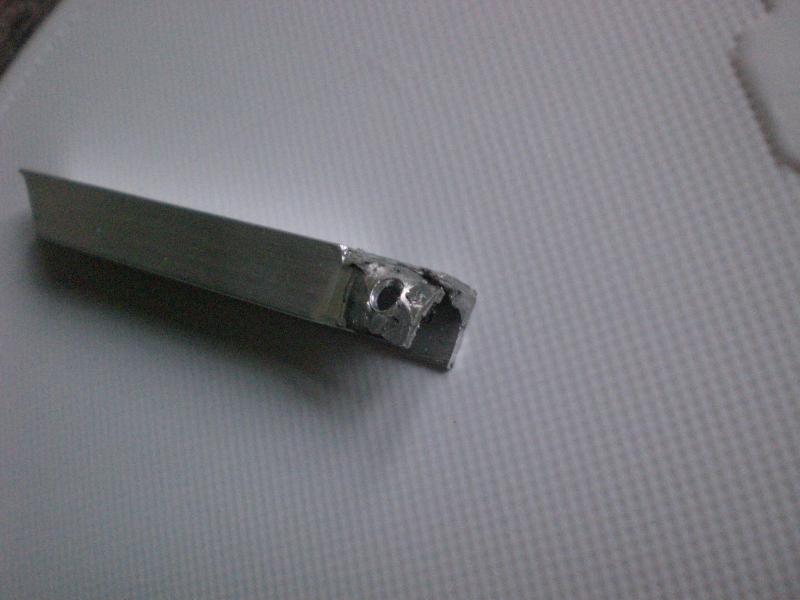

Tijdens de test begon eerst het aluminium te buigen, vervolgens brak de lijmlaag, en de popnagel heb ik eruit moeten boren want die wou niet loslaten.
Een geslaagde test want het materiaal/aluminium faalde eerst, niet de verbinding, en dat is een goed teken.

full


De voorarmen zijn nog niet klaar, er komen oa nog stuurgewrichten in die ik ga gebruiken van een bestaand model. Er komen ook nog 4 schokdempers (2 per arm) die de armen ondersteuning geven en een torsie stang die de armen in positie houden.

full


Ik heb wel vertrouwen in die draagarmen dat ze het houden, meestal hanteer ik de 'over-kill procedure' zodat het onderdeel steviger is dan dat het daadwerkelijk nodig is.
Ben er nog niet uit welke motor erin gaat, 26cc brandstof zou leuk zijn, maar als brandstof niet gaat gaat er een elektromotor in. Hoe dan ook, dit model zal (voorzichtig :-)) rijden en springen :yes:

Laatst bewerkt door een moderator:
Thanks, alleen dat is een quote uit de tweede Batman film van de laatste jaren, The Dark Knight.
In die film word de Batpod geïntroduceerd, een soort motorfiets die herrijst uit het wrak van de Tumbler :yes:

Je meent het robbie? Echt bedankt voor het wereld schokkende nieuws dat heath ledger's the joker niet in batman begins zit net zoals Rah's Al Gul (sp??) niet in the dark knight zit... (sorry bro:P)

Maar het blijft staan dat rahs helaas niet zo'n geweledige (en/of toepasselijke) one liner had...

Ik verheug mij weer op het bouwverslag van jou Robbie
gezien je eerdere bouwverslagen zal het weer een mooi voertuig worden.
s6 met de bouw en weer een ABOtje;)

Welkom :worship:

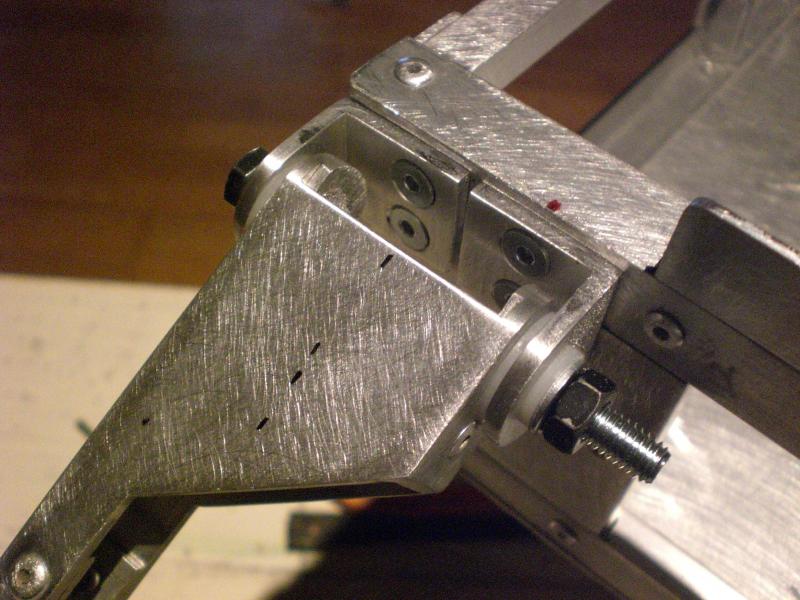

Bezig geweest met de voorarm ophanging, omdat één van de beugels op een popnagelkop komt te liggen heb ik een kratertje geboord in de beugel waar de kop in valt, de andere beugel heeft dat probleem niet.

full


Vervolgens de beugels met 4 verzonken schroeven aan het chassis bevestigd, om frictie te voorkomen heb ik nylon ringen tussen de beugels en de arm gedaan.

full


Nu de andere arm maken :-)

Laatst bewerkt door een moderator:
Ik heb met erg veel plezier en bewondering je BTTF project gevolgd, ook deze zal ik dus gaan volgen!

succes!

offtopic: heb je de delorean nog steeds in bezit??

Hi Robbie, ziet er weer geweldig uit man..

Je hebt mijn aandacht weer naar MBF getrokken.. Ook van mij een Abotje..

Succes weer ..
Jim
