DJI Naza LITE / V1 / V2 goedkope OSD met RETURN TO HOME Plug and Play

Wat dit printje eigenlijk doet is zo...
Je hebt het Camera beeld en daar overheen komt de info, zoals GPS enz wordt dus over heen geplakt.

Dus moet de camera beeld info er in... en daarna weer uit naar de zender.
Vin is camera in... Vout is beeld incl info uit ---> naar de zender. (links op de foto)

Kijk voor je GPS naar deze LINK daar staat eigenlijk alles.

En misschien [URL="[/URL] filmpje



Oke thanks ja sat filpje had ik al een keer bekeken en het wordt me wel een beetje bekend allemaal alleen nog een vraag ik heb in het midden van de iosd een witte en zwarte draad de witte is voor plus batterij maar moet ik die op de plus van me flightpack solrderen 4s



Alles klopt idd, paars en zwart is voor je vlucht batt.

Pas wel op ik heb pas mijn gps gesloopt toen ik de batt aansloot



O oke thanks



Het is gelukt thanks nu kijken voor me flight pack.



images hosting



Hoera... gefeliciteerd.
Mooi beeld.



Thanks ook voor de hulp



Ten einde raad

Ik ben nu al een aantal weken hiermee bezig, en ik ben op het punt dat ik het voor elkaar hebt dat de OSD op mij beeldschermpje verschijnt. Maar wat maar niet wil lukken, is om de informatie uit de NAZA te laten lezen.

Hier een aantal foto's van hoe ik het in elkaar heb zitten:

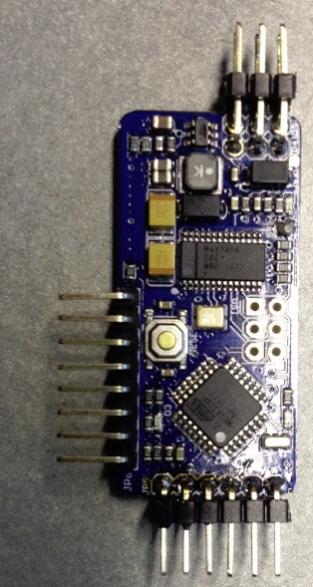

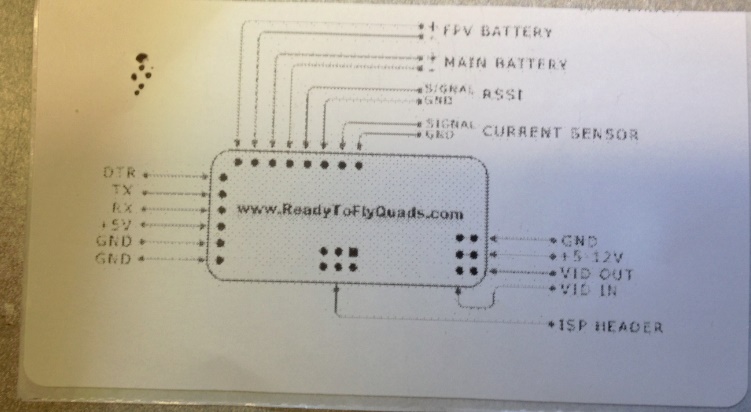

Mijn bordje:



----------------------------------------------------------------------

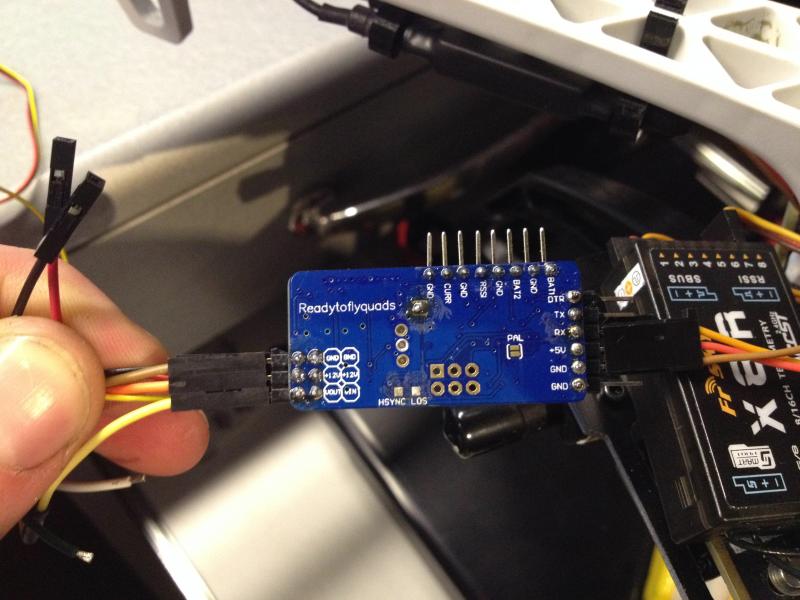

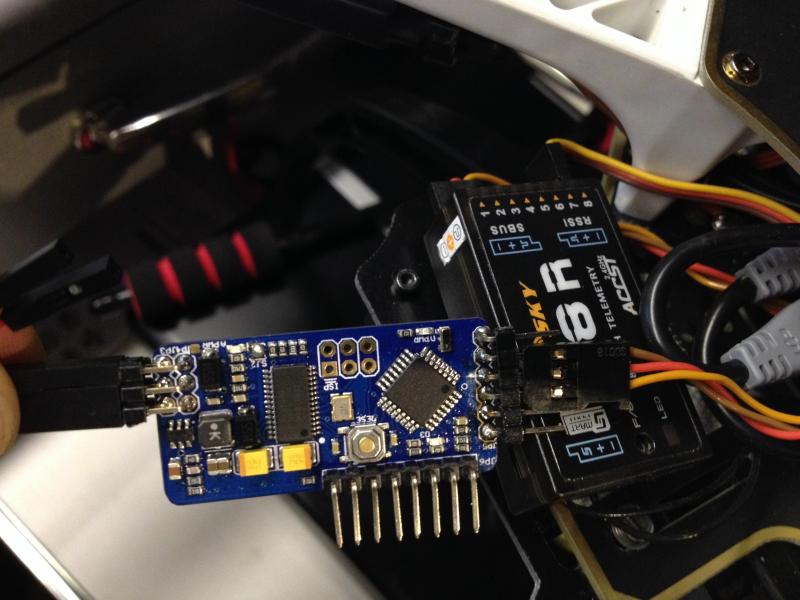

Hoe ik het heb aangesloten:


Zoals je op de laatste twee foto's kan zien heb ik een plus en een min draad 'over' die van mijn Immersion zender komen, dit is overigens 5v.

Camera zit aangesloten op 12v aansluiting en werkt.
Immersion zit op dezelfde 12v aansluiting als de camera, en werkt ook.
Ik krijg beeld op mijn beelscherm, dus ontvanger werkt ook.
OSD 'BOOT' als ik de boel inplug.

Maar de informatie uit de NAZA krijg ik nog niet, wat doe ik in godsnaam verkeerd ?

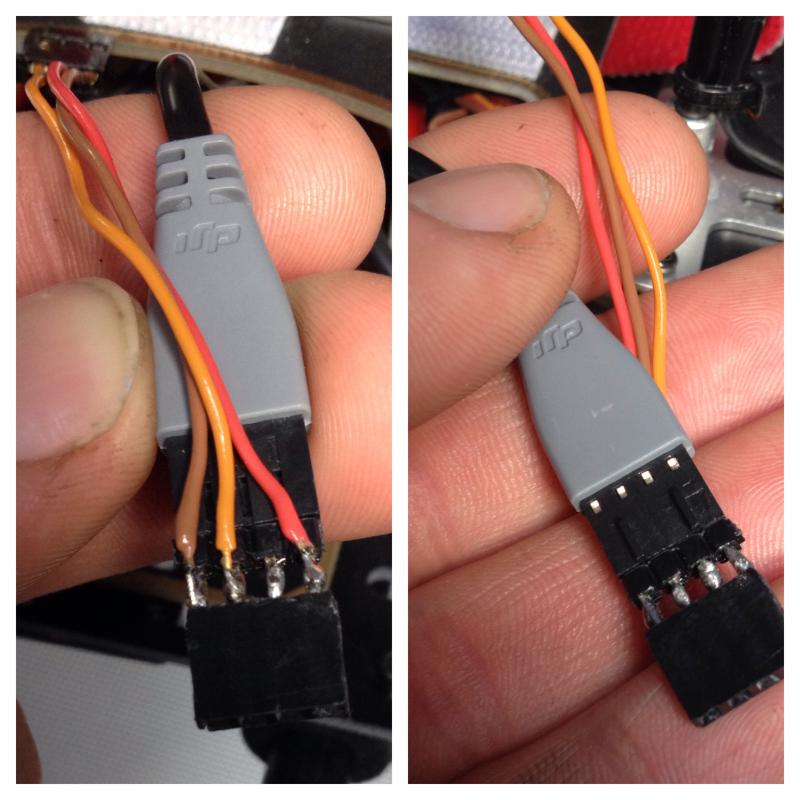

Ik heb zo'n adapter gemaakt, en in de poort gedaan waar ik normaal me normale, gps puck stekker in deed.


WIE HELPT MIJ UIT DE BRAND ??



Wat ik niet goed zie..
Zit de 12V van af de camera en de 5V van de NAZA elkaar niet tegen te werken.

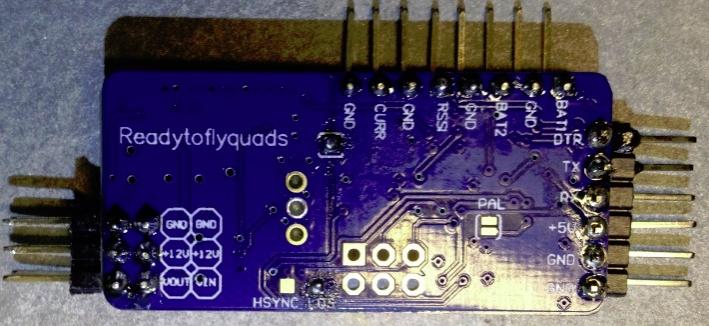

Ik zie wel de jumper gesoldeerd op de achterzijde van de print (positie na het woord Readytoflyquads) Dat kan problemen geven....
Dan je ziet geen Info. Heb je wel de correcte software op het printje gedownload...
Of beter heb je dat gecheckt.
Welke verbinding heb je met je NAZA gemaakt. Zou moeten als je daar info uit wil hebben.

Kortom veel open vragen....
Tot slot is het wel het juiste OSD printje voor de NAZA???



Naar aanleiding van deze post had ik de OSD printje besteld, ( Ik heb ook nog een paarse liggen, maar ik wou per sé de accu spanning kunnen aflezen, zonder dat ik aan de kleine pootjes van de chip hoefde te solderen, die 0,8mm uit elkaar staan.)

Tevens heb ik het volgende youtube filmpje aangehoude, [URL="[/URL]
Hoe kan de 5v van de naza in de knoei komen met de 12v van de camera en ontvanger ? Die zitten aan de andere kant van het bordje ?

Ik zal in ieder geval de jumper even desolderen

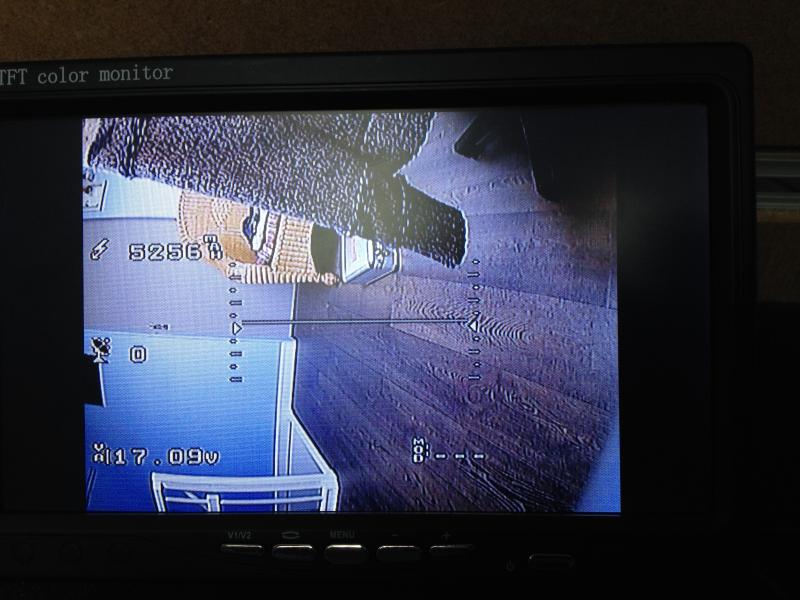

EDIT: Jumper ge desoldeerd, en ik heb het volgende beeld: eigenlijk niks anders dan dat het was:



Wat ik wel merk is dat op het moment dat ik mijn Quadcopter aansluit op de accu, en hij een aantal satellieten heeft gevonden in GPS mode, ( rood, groen groen knippert de led dan ). Als ik dan het zelfgemaakte adapter stekkertje vanuit de naza op het printplaatje druk, dan gaat de led van mij Quadcopter oranje knipperen.

Whats going on ?



Kabels van je stekkertje zijn zeker verkeerd aangesloten op de naza. Rood +, Oranje GPS signaal en ground enz..



de foto in mijn vorige bericht is niet van mij, maar van een post van de 1ste pagina. Maar als ik het printplaatje aan het stekkertje aansluit, word de 5v kant wel gewoon gevoed, en beginnen de ledjes op de print ook te branden.

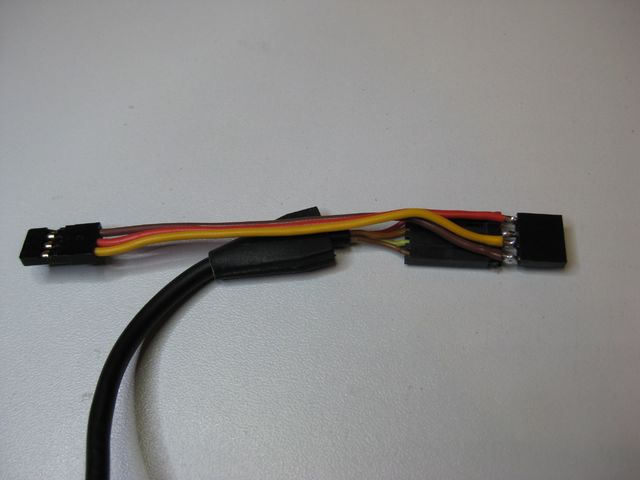

Hier een foto van mijn stekkertje :


Ik meet tussen de bruine en rode draad ook keurig 5v



Klopt, maar aan de andere kant heb je ook 12V via je camera aangesloten.
Of is dat niet correct?

Het ontwerp van deOSD print is eigenlijk in 2 helften.
Kant waar jij je GPS op aansluit incl. 5V. voedig.
en de kant waar je camera aansluit met 12V. Aan deze kant maakt de OSD print zelf 5V van de 12Volt.
De twee zijdes aanelkaar koppelen kant via de soldeer jumper.
In die demo film van youtube zie je ook dat de 12V draad los gekoppeld is.



Verder haal je met je GPS alleen je positie info binnen.
De Horizon (kunstmatig) haal je uit je NAZA. Via de aansluiting voor de Gimbal.
( ik geloof X1 en X2) (punt voor moor 7en8 )

Als je NAZA vreemd gaat knipperen dan is er wat mis, daar mag je van uit gaan.
En dan nog een tip bouw alles eens rustig stap voor stap op.

GPS op de OSD print aansluiten, zonder dat de NAZA vreemd gaat knipperen, en beide LEDs op de OSD print aan gaan! Pas als dit goed is kan je de monitor aansluiten. Als je dan goed beeld en info heb. Sluit dan de camera aan.
Deze stappen voorkomt dan je meerdere foutjes hebt en dus niet weet waar het vandaan komt.
Zo zou ik het doen.

aanvulling: gebruik alleen je eigen foto's. die geven weer wat jij precies gedaan hebt.
mijn verzoek maak een foto hoe jij je GPS op je OSD aangesloten hebt



Ja ik heb de camera inderdaad op de 12v aansluiting, en opdezelfde + en - draad heb ik ook de voeding aangesloten.

dus ik mis draden ofzo ? Ik zie door de bomen het bos niet meer ? Moet ik nog een adapter stekkertje maken ofzo ?



Lees mijn verhaal (hier boven) nog even door. Ik heb wat aanvullingen gemaakt! Sorry voor de verwarring



op deze manier :



Ik ben er ook achter gekomen, dat als ik die stekkertje zo in de naza EXP poort steek, dan begint mijn led 'raar' te knipperen, en dan heb ik nog niet eens het printje erop aangesloten........ ? wtf



Ik heb trouwens niets aan dat bordje gesoldeerd. En trouwens alleen video out en in hoef je hier an te sluiten. Plus en ground hoef je niet aan te sluiten



@Afiso.
Met betrekking tot die voeding klopt wat jij zegt.
Maar jij hebt die jumper wel gesoldeerd. Dus wordt de OSD print in zn geheel door de 5 volt gevoed.
Bovendien zou ik altijd de ground wel aansluiten, het signaal (Video) moet toch een referentie hebben.

Blijft vreemd dat als Marc slechts zijn connector aansluit de NAZA al op tilt gaat.
Ik zou denken is niet goed gesoldeerd. Ook hier weer een stapje terug... Gesoldeerde zooi er tussen uit.
En dan testen en dan zo opbouwen.



Hoe voed ik de camera als de OSD het moet doen met 5v terwijl de camera 12v is.

En als ik weer een stapje terug ga, heb ik dus geen stekkertje meer wat ik aan de osd kan doen, dus dan ben ik terug bij af, een stap meer terug is niet mogelijk toch?
