dringend aub

[F.van.Gent]

.

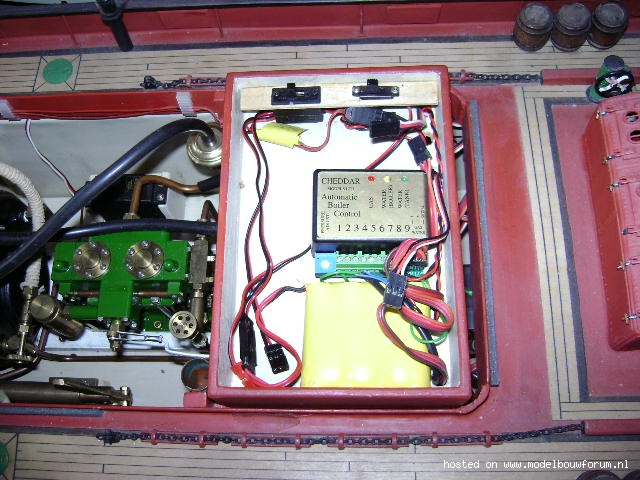

Wie kan mijn helpen aan het aansluitschema van bovengenoemde
A B C Control



[hezik]

Deze is langzaam, het kan zijn dat je het meerdere keren moet doen om 'm te krijgen, maar hier staat wel wat informatie, inclusief een revieuw:
Cheddar Models - Accessories

Daar staat dit plaatje bij:

Weet niet of je er wat aan hebt, maar is allicht meer info dan je nu hebt?

De tekst (als link niet werkt)

If my Latin from school-days is correct, 'fundere' or 'fusum' to melt - is the origin of the fuse we use in protecting our electronic circuits. In the early days of steam a fuse was also used to protect boilers from exploding. It was in the form of a 'plug' which melted above the fire, when the boiler ran dry, releasing steam and quenching the fire. It was a natural progression into electrical circuits for the fuse principle as electricity replaced steam as an energy source.
Miniature boilers and pipework also need protection from the 'running dry' possibility not only, from water but also from the energy source - gas etc. Up to now most steam 'buffs' have achieved this protection by careful management on the water using time and consumption calculations which has generally meant short sailing times before replenishing. What was needed was a system which monitored consumption
including steam pressure and automatically replenished water from a tank limited only by the size of the boat. Couple this with safety monitoring of the system with visual and audible warnings and economic gas consumption and you have worry free long term sailing. This is the exciting news from Cheddar Models, which have perfected a system available from this month - January onwards - Automatic Boiler Control.

Simple as ABC?
The pic shows the prototype operating a Puffin engine and vertical boiler with the ABC unit in the right foreground. It is totally automatic and self contained and most important NO EXTRA radio functions are required on the TX & RX. However you do require two additional standard servos, battery supply and additional pipework to supplement the ABC kit. Look at the schematic to see how the system, works, noting that the electronic wiring is shown RED and pipework BLUE. Water level is set by sliding an electronic sensor up and down the gauge glass. Boiler pressure is monitored by another sensor and can be screwdriver adjusted in the ABC box. The two servos can be seen at the base of the boiler. One controls the Water Control Valve and the other the Gas Control Valve. Having set water level, pressure and fired up the system the Red LED on the ABC unit will be flashing indicating gas 'on'. Once pressure has reached the desired point the GCV servo will operate the valve and continue to do so as steam is consumed. As water is consumed the gauge glass sensor monitors consumption enabling the ABC unit to operate the WCV and replenish the boiler via the water pump indicated by the Yellow LED.


Once the boiler is satisfied the water control valve by-passes the supply from the pump back into the feed tank and the Yellow LED is extinguished. The third LED, Green, indicates feed water tank low and initiates an inbuilt audible alarm and at the same time the pump circulates (double BLUE arrows on schematic), what water is left in the system preventing all the seals from drying out. (I would prefer also to see the facility of being able to couple the ships siren to the alarm feature so that the 'helmsman' is fully alerted) In the unlikely event of the boiler running dry the gas burner will reduce to a pilot flame. The system can be retro, fitted to all current and past production boilers but a prudent call to Cheddar prior to ordering is advised. Price incl. VAT £199.00 plus post and packing.
Radio and Steam do mix
Coincident with the ABC news, the new 'horizontal' engine I mentioned in November's Steamboats and the
Graupner Glasgow paddletug on November's cover the 'marriage' of electronics and steam does require a little extra thought regarding installation to minimise possible failures. Steam is water vapour, is invasive and can cause corrosion. Where possible locate the RX, its power supply and switching as far away from the steam installation as possible. Treat gas, water and steam pipe 'runs' as 'dirty' and keep electronic wiring separate from them. The nature of steam generation using both heat and water can create difficulties with electronics once the superstructure is in place particularly on a hot day when the ambient temperature is high. However any possible failures can be prevented by sensible gear placement and regular checks on all connections. I would strongly recommend the liberal use of Contact Cleaner Lubricant and Contact Treatment Grease on servo leads sockets/RX servo output pins and lead extensions if used. Don't forget the power supply leads, switches and the RX crystal socket/crystal pins. Both the Lubricant and the Grease are available in aerosol form from Maplins - order code DM85G and DH87U, One word of warning, DO NOT under any circumstances use the sprays when the steam plant is operational and the burner alight. Wait until the whole plant is cold and the burner is 'out'.



[F.van.Gent]

Geen nummers

Vind het fijn als dat je me zo snel heb geantwoord
Maar er staan geen aansluit nummers bij.
En ik kan geen WOORD engels wat wel jammer is
mvg
Frederik



[han mul]

Heer van Gent,
Ik sta niet in voor de gevolgen van deze vertaalactie.
Maar Google biedt een vertaaldienst.

Dit levert onderstaand proza.
Nou ken je dus wel engels

Als mijn Latijn van school-dagen is correct, "fundere 'of' fusum 'om te smelten - is de oorsprong van de zekering die we gebruiken bij het beschermen van onze elektronische schakelingen. In de vroege dagen van stoom een zekering werd ook gebruikt ter bescherming van de ketels van exploderende. Het was in de vorm van een 'plug' die gesmolten boven het vuur, wanneer de ketel liep droog, waarbij stoom en blussen van de brand. Het was een natuurlijke progressie in elektrische schakelingen voor de zekering principe als elektriciteit vervangen stoom als energiebron.
Miniatuur-ketels en leidingen moeten ook de bescherming van de 'draait droge' mogelijkheid, niet alleen uit water maar ook uit de energiebron - gas enz. Tot nu toe de meeste stoom 'buffs' hebben bereikt deze bescherming door zorgvuldig beheer van het water met behulp van tijd en berekeningen die in het algemeen betekende korte zeilen keer voordat aanvulling. Wat nodig is is een systeem dat gecontroleerd verbruik
met inbegrip van stoom onder druk en automatisch weer water uit de tank alleen beperkt door de grootte van de boot. Koppel dit met het toezicht op de veiligheid van het systeem met visuele en akoestische waarschuwingen en economische gasverbruik en je moet zorgen gratis lange termijn zeilen. Dit is het spannende nieuws uit Cheddar Models, die geperfectioneerd een systeem beschikbaar vanaf deze maand - januari onwards - Automatische Ketelas Control.

Eenvoudig als het ABC?
De foto toont het prototype van de exploitatie van een Puffin motor en verticale ketel met de ABC-eenheid in het recht voorgrond. Het is volledig automatische en onafhankelijke en belangrijkste GEEN EXTRA radio functies vereist zijn op de TX & RX. Maar u wel twee extra standaard Servo, batterij leveren en aanvullende leidingen, ter aanvulling van het ABC-kit. Een blik op het schema om te zien hoe het systeem werkt, dat de elektronische bedrading wordt weergegeven RED BLUE en leidingen. Water is ingesteld door de schuifdeuren van een elektronische sensor op en neer de maaswijdtemeter glas. Boiler onder druk wordt bewaakt door een sensor en kan worden aangepast schroevendraaier in de ABC-box. De twee Servo zijn te zien op de onderkant van de ketel. Een controle van de Water Control Valve en de andere de Gas Control Valve. Na ingesteld water niveau, druk en gestookt om het systeem van de rode LED op de ABC-eenheid zal worden knipperende aangeeft gas' op '. Zodra de druk heeft bereikt het gewenste punt de GCV servo zal het ventiel en dit blijven doen als stoom wordt verbruikt. Als water wordt verbruikt de maaswijdtemeter glas sensor bewaakt consumptie waardoor de ABC-eenheid voor de exploitatie van het WCV en vullen de ketel via de waterpomp aangegeven door de gele LED.


Zodra de ketel wordt voldaan aan het water regelklep door-loopt de levering van de pomp weer in de feed tank en de Gele LED gedoofd. De derde LED, groen, geeft feed watertank laag en initieert een ingebouwde geluidsalarm en tegelijkertijd de pomp circuleert (dubbele blauwe pijlen op schema), wat water is gelaten in het systeem voorkomen van alle zeehonden uitdroogt. (Ik zou ook liever zien dat de mogelijkheid om de paar schepen sirene aan de alarm-functie, zodat de 'roerganger' is volledig gewaarschuwd) In het onwaarschijnlijke geval van de ketel draait droge gas brander zal verminderen met een waakvlam. Het systeem kan worden retro, gemonteerd op alle huidige en vroegere productie-ketels, maar een voorzichtige oproep om Cheddar voorafgaand aan de bestelling wordt geadviseerd. Prijs incl.. BTW £ 199.00 plus post en verpakking.
Radio-en Stoom doen mix
Samenvallen met de ABC News, de nieuwe "horizontale" motor die ik noemde in november de stoomboten en de
Graupner Glasgow paddletug in november is het 'huwelijk' van de elektronica en stoom is wel een beetje extra gedachte met betrekking tot de installatie tot een minimum te beperken mogelijke storingen. Stoom is waterdamp, is invasieve en corrosie kunnen veroorzaken. Waar mogelijk zoeken de RX, de stroomvoorziening en het schakelen als ver weg van de stoom installatie mogelijk te maken. Behandeling van gas, water en stoom pijp 'loopt' als' vuile 'en houdt de elektronische bedrading los van hen. De aard van stoom generatie met behulp van zowel warmte als water kan problemen opleveren met elektronica zodra de bovenbouw is in het bijzonder op een hete dag, wanneer de omgevingstemperatuur hoog is. Maar eventuele fouten kunnen worden voorkomen door verstandig vistuig plaatsing en regelmatige controle van alle aansluitingen. Ik zou sterk aanbevelen de vrije gebruik van schonere Lubricant Contact en Contact Behandeling Grease op servokleppen leidt contactdozen / RX servokleppen output pinnen en lood extensies als gebruikt. Vergeet niet de voeding leidt, schakelaars en de RX kristal socket / kristal pinnen. Zowel het smeermiddel en de Grease zijn beschikbaar in aerosol vorm van Maplins - bestellen code DM85G en DH87U, Een woord van waarschuwing, NIET onder welke omstandigheden gebruik maken van de sprays wanneer de stoom installatie is operationeel en de brander uitstappen. Wacht tot de hele fabriek is koud en de brander is' out '.



[hezik]

Ja ik weet het, geen direct aansluitschema, maar dat zul je waarschijnlijk ook niet gaan vinden voor dit ding, althans, niet online.

Als je 'm open zou maken en een goede foto van de boven- en onderkant van de printplaat zou kunnen maken, dan zou ik je waarschijnlijk wel meer kunnen vertellen.

Uit de engelse tekst en het plaatje kun je in elk geval wel al afleiden wat er allemaal aan/op zou moeten zitten, en hoe het ding globaal werkt. Dat leek mij al meer dan je nu wist, vandaar dat ik het toch postte. Het is overigens de website van de fabrikant die ik link, alleen de fabrikant is overgenomen, dus de website bestaat niet meer, mijn link komt uit een 'internetarchief'.

Je zou een mail kunnen sturen aan het bedrijf wat Cheddar LTD heeft overgenomen, dat bestaat nog steeds en levert nog steeds stoomspullen.



[F.van.Gent]

Ja de man die het cheddar gedoe deed is overleden.
En nu heb stuart het overgenomen maar alleen de puffin dat wiebel machientje zeg maar.
En de abc die hun nu ook hebben is alleen voor het gas en dat heb ik zelf ook.
En dat werkt goed hoor.
Maar mijn boot geruild voor de VOLHARDING Daar zit alles er op en er aan.
Dus ook het vullen van de ketel
Mvg
Frederik



[John33]

Ik heb ook even gezocht en kom tot het volgende:

er moet bij zitten:

- een sensor die om het peilglas heen moet
- een druksensor die de keteldruk meet
- een sensor die aangeeft of er nog genoeg water in de voorraad tank zit.
- een LED (deze gaat branden zodra de voorraad tank te leeg wordt)

er moeten 2 servo`s worden aangesloten,
1x om gas naar brnders te regelen
1x om bypass vanaf de waterpomp te regelen.

wat moet nu waar ?
dat is de grote uitzoek klus.

er zijn 9 aansluitingen....

2 zijn er nodig voor de voeding (batterijhouder met aan/uit schakelaar + en -)
2 voor peilglas sensor
2 voor druk sensor
2 voor laagwater in voorraadtank

dat maakt al 8 de LED zou nog op 9 kunnen en dat die de massa vanad een andere aansluiting haalt.

maar ik kan zo snel niet vinden wat waar moet....



[F.van.Gent]

Ik heb ook even gezocht en kom tot het volgende:

er moet bij zitten:

- een sensor die om het peilglas heen moet
- een druksensor die de keteldruk meet
- een sensor die aangeeft of er nog genoeg water in de voorraad tank zit.
- een LED (deze gaat branden zodra de voorraad tank te leeg wordt)

er moeten 2 servo`s worden aangesloten,
1x om gas naar brnders te regelen
1x om bypass vanaf de waterpomp te regelen.

wat moet nu waar ?
dat is de grote uitzoek klus.


er zijn 9 aansluitingen....

2 zijn er nodig voor de voeding (batterijhouder met aan/uit schakelaar + en -)
2 voor peilglas sensor
2 voor druk sensor
2 voor laagwater in voorraadtank

dat maakt al 8 de LED zou nog op 9 kunnen en dat die de massa vanad een andere aansluiting haalt.

maar ik kan zo snel niet vinden wat waar moet....

Ja John ": dat heb ik ook allemaal.
En het werkt ook.
Maar omdat de boot ,waarschijnlijk verkocht word wou ik het aansluitscema er bij hebben.

Oja en dan nog wat John
Lees jij je pb eens wat meer door
Krijg ik ook wast makkelijker kontakt met je
