Duikboot

Discussie in 'Duikboten' gestart door SoniaGuy, 14 dec 2012.

  1. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie
    Hier dan het vooraanzicht en zijaanzicht.
    [​IMG]
    [​IMG]
    Gr Guy

  2. Paul Konings

    Paul Konings

    Lid geworden:
    21 mrt 2006
    Berichten:
    427
    Locatie:
    Achlum - Friesland
    Hoi Guy,

    Mooie tekeningen. Als ik goed heb gekeken dan zijn je accutanks rechthoekige bakken, weliswaar waterdicht maar op 50 m diepte zal je naar mijn inzicht ronde tanks moeten gebruiken, die kunnen de druk beter aan.
    Ronde tanks beperken je in de te gebruiken accu, deze zal wegens plaatsgebrek ook rond dienen te zijn. Nu is het niet zo moeilijk als het lijkt want ronde tanks kun je eenvoudig uit pvc afvoerbuis maken waarbij je kunt kiezen voor een binnendiameter iets groter dan de te gebruiken ronde accucellen.

    [​IMG]

    [​IMG]

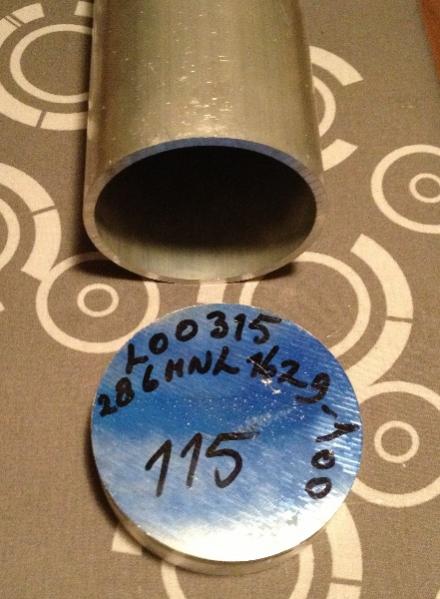

    De buis voor een accu tank is van aluminium, 5mm wanddikte en 100mm binnendiameter met een lengte van 500mm. Hier kunnen de 8 cellen inclusief balanceerelectronica een plekje vinden.

    [​IMG]

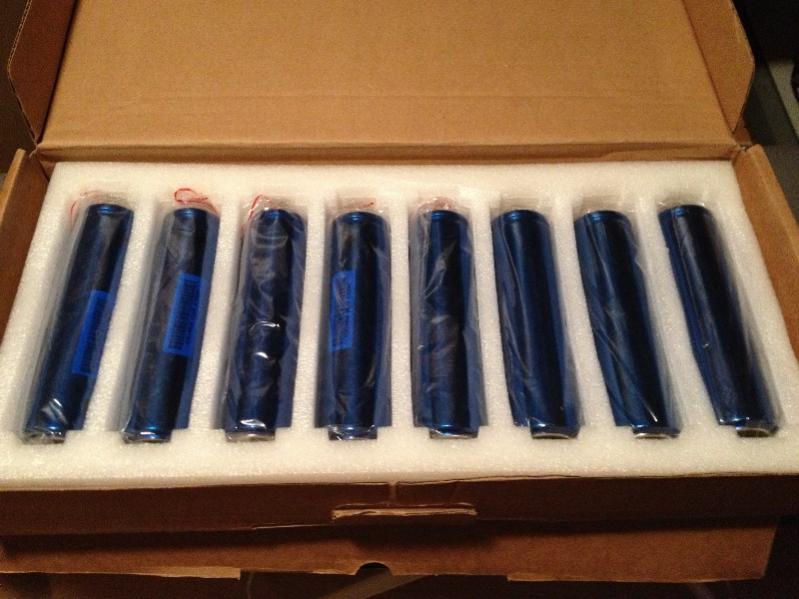

    Voor mijn rov heb ik gekozen voor LiFePo4 cellen, zijn cilindrisch van vorm, leveren 3,3V en een capaciteit van 12Ah dit alles bij een gewicht per cel van 360 gram.
    Acht cellen vormen zo een accu van 24V, bijna dezelfde capaciteit en voltage zou in NiCad betekenen: 20 cellen van 10Ah, gewicht per cel is 380 gram.

    [​IMG]

    [​IMG]

    [​IMG]

    Betreft de umbilical, hiervoor zal ik nog wat moeten testen in koel- of vrieskast om vast te stellen hoe de cat5e kabel plooibaar is bij lage temperaturen.

    groet,
    Paul

    Laatst bewerkt door een moderator: 17 nov 2015
  3. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie
    Hoi Paul,
    op de tekening is te zien dat de buik van de rov vlak is, iets te snel gepost, want deze ga ik toch bol zetten qua stevigheid voor de druk die erop komt, ook om het duiken iets te vergemakkelijken, ook om de aërodynamica, want als ik het zo zal laten zoals op de tekening, zal naar mijn mening de rov altijd een duikbeweging maken bij het vooruit varen.
    Betreft de batterijen, deze komen in de rov te zitten , dus daar komt geen druk op.
    Het waterkanaal voor de verticale bewegingen moet ook rond zijn. op de tekening niet echt goed te zien, maar het zit wel in mijn achterhoofd.

    Groet
    Guy

  4. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie
    Rov ontwerp

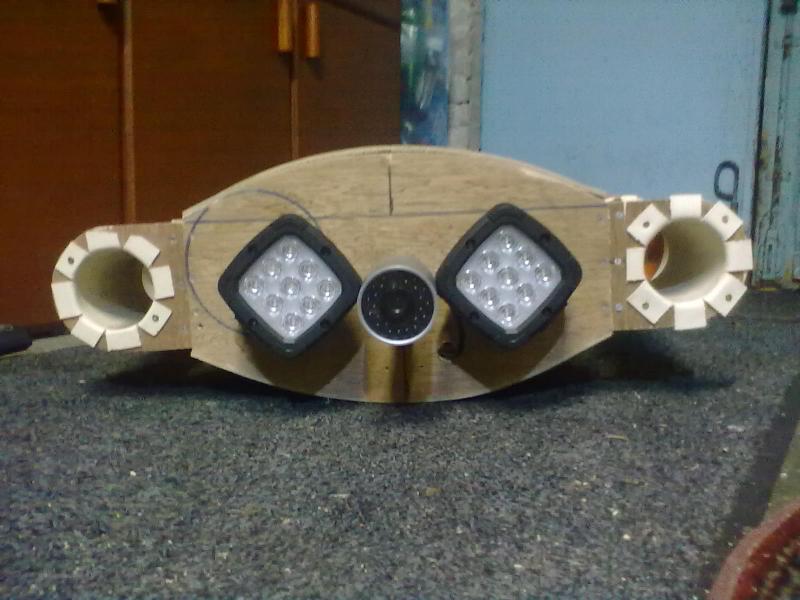

    Ik ben dus begonnen aan de voorlopige bouw van de rov.
    Deze is van hout, om eventueel nog wat te kunnen aanpassen indien nodig, want hout is natuurlijk niet de beste vriend van water om te kunnen duiken.
    Enkele fotos heb ik er ook al van genomen om aan de nieuwsgierigen te laten zien.

    Groeten
    Guy

    [​IMG]

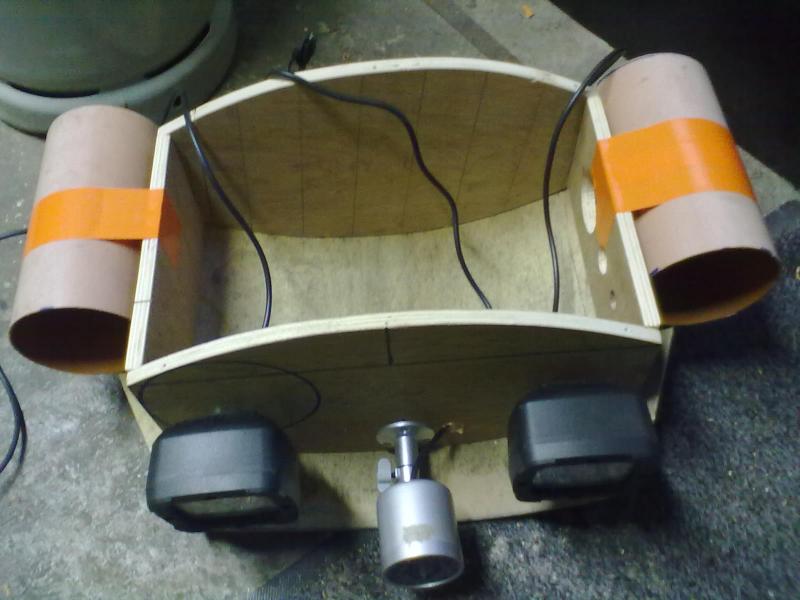

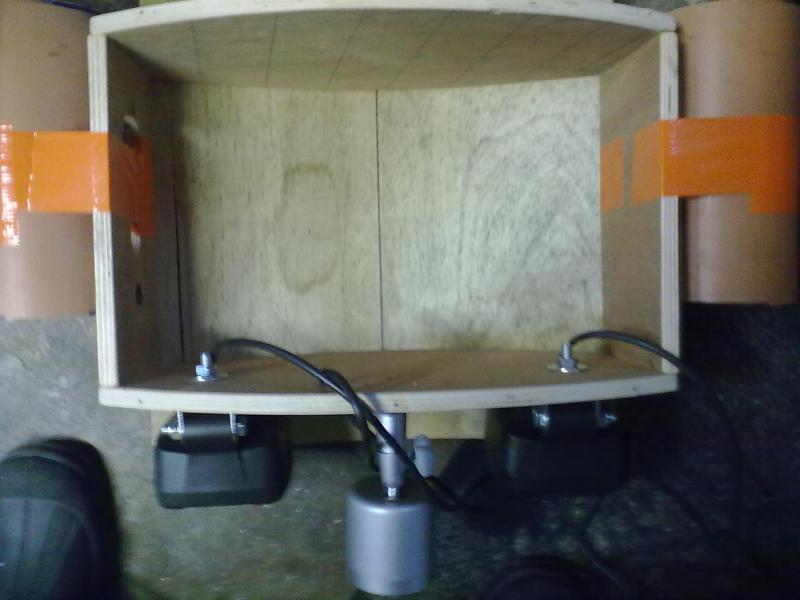

    In de bak komen 2 batterijen te staan van 12v l 151 x B: 99 x H: 100 Capaciteit: 12Ah
    achter bak komen er ook nog 2 te staan zoals op de tekening te zien is
    [​IMG] [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  5. MDBG

    MDBG

    Lid geworden:
    10 feb 2005
    Berichten:
    2.318
    Locatie:
    Provincie Groningen
    Guy,
    ik ben benieuwd hoe het gaat werken met die magneet koppelingen.
    Of je stuwkracht genoeg hebt op de schroef.
    het is ook mooi om periscoop en radar in de toren aan te sturen.
    Succes met je project.

    Hein

  6. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie
    Hein,
    Ikzelf ben ook benieuwd of het zal werken met de magneet koppeling.
    Heb deze koppeling gezien op youtube.
    [media=youtube]TtIkYbReMbk[/media]
    Heb er wel vertrouwen in.

    Groet Guy

    Laatst bewerkt door een moderator: 13 nov 2015
  7. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie

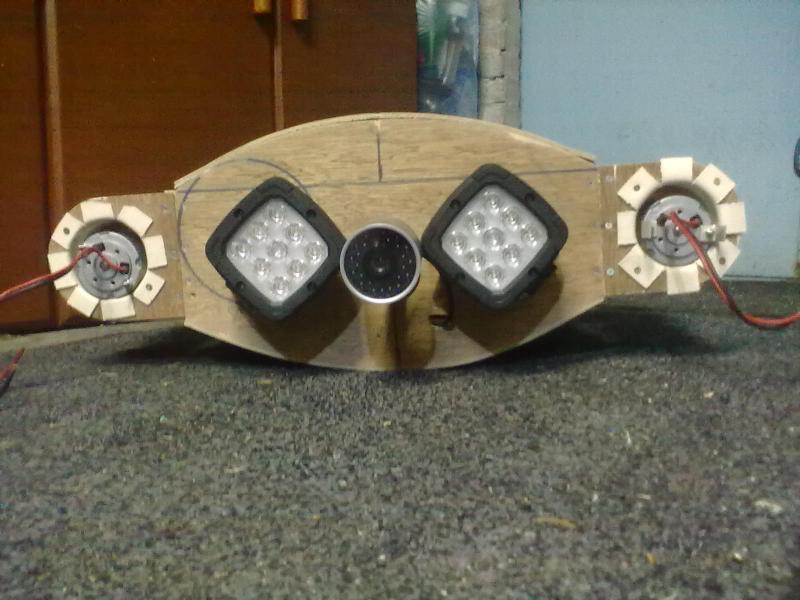

    Hier nog een foto waarop het waterkanaal te zien is
    Guy
    [​IMG]
    [​IMG]

  8. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie

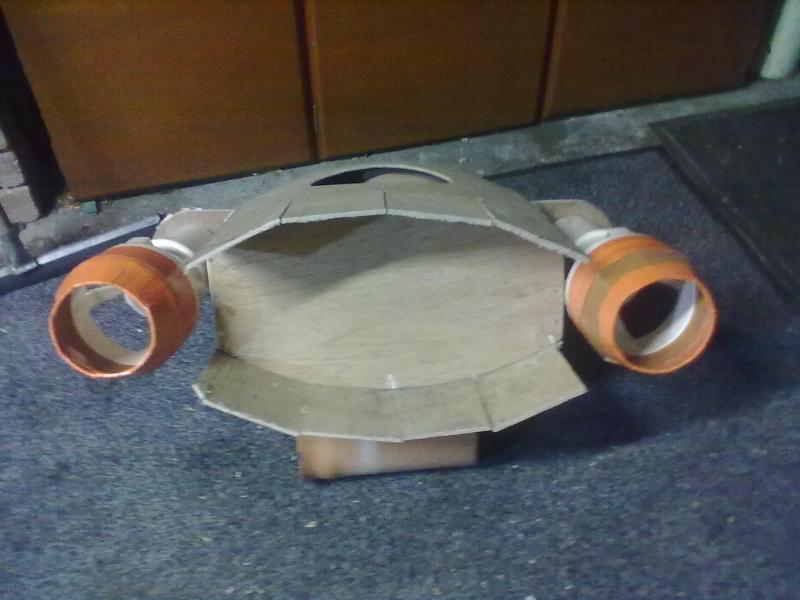

    Hier nog een foto waarop het waterkanaal te zien is
    Guy
    [​IMG] [​IMG]

  9. MDBG

    MDBG

    Lid geworden:
    10 feb 2005
    Berichten:
    2.318
    Locatie:
    Provincie Groningen
    Guy,
    nu bij het lezen van je bericht weet ik weer wie een magneet koppelingen heeft.
    In 2 boten heeft hij die, een 206 en een 212.
    Hij heeft helemaal geen doorvoeringen in de boot.
    Niet voor de stuurstangen, niet voor de as en ook niet voor de dingen in de toren.
    Dus alleen een bajonet sluiting.

    Hein

  10. pompebled

    pompebled Forum veteraan

    Lid geworden:
    1 nov 2004
    Berichten:
    8.244
    Locatie:
    Sneek
    Hallo Guy,

    Je hebt gelijk, als je de ROV een symmetrisch profiel geeft, want met alleen een bolle bovenzijde genereer je lift en zal 'ie omhoog willen (dus niet duiken...)

    Groeten, Jan.

  11. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie
    Hallo Hein,
    in verband de magneetkoppeling
    Kan jij de naam van die persoon eens doorgeven aub, zodat ik eens contact met hem kan opnemen.
    groet Guy

  12. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie
    De dome die ik wil laten maken in policarbonaat voor het camerahuis kost stukken van mensen z'n klein 3000 €. om het toch maar een bolle vorm te geven.
    Dus ik moet iets anders gaan verzinnen voor het camerahuis, ik heb al een ideetje in mijn achterhoofd zitten.
    gelukkig ben ik toch maar eerst in hout begonnen om alles gemakkelijker te kunnen aanpassen.
    Guy

  13. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    13.565
    Locatie:
    As,België
    verkeerd gepost sorry

  14. Paul Konings

    Paul Konings

    Lid geworden:
    21 mrt 2006
    Berichten:
    427
    Locatie:
    Achlum - Friesland
    :rolling::rolling:
    Guy,
    Wat zijn de afmetingen van de dome die je wil hebben. Als het goed is heb ik nog 2 domes liggen, echter weet ik de maten ervan niet uit mijn hoofd. (Is dit nu een voorbeeld van het Malle Pietje syndroom? :turn-l: )

    groet,
    Paul

  15. Rob Landsbergen

    Rob Landsbergen

    Lid geworden:
    28 okt 2005
    Berichten:
    373
    Locatie:
    Bennekom
    Paul,

    Malle Pietje wist ook altijd wel dat hij iets had liggen, maar kon het dan pas na veel zoeken en lawaai vinden. Dus je gaat wel in de richting.... :)


    Rob

  16. Paul Konings

    Paul Konings

    Lid geworden:
    21 mrt 2006
    Berichten:
    427
    Locatie:
    Achlum - Friesland
    Rob,

    Ik dacht al zoiets toen ik mijn hobbyhok eens goed rond keek. :p

    groet,

    Paul

  17. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie
    Paul,

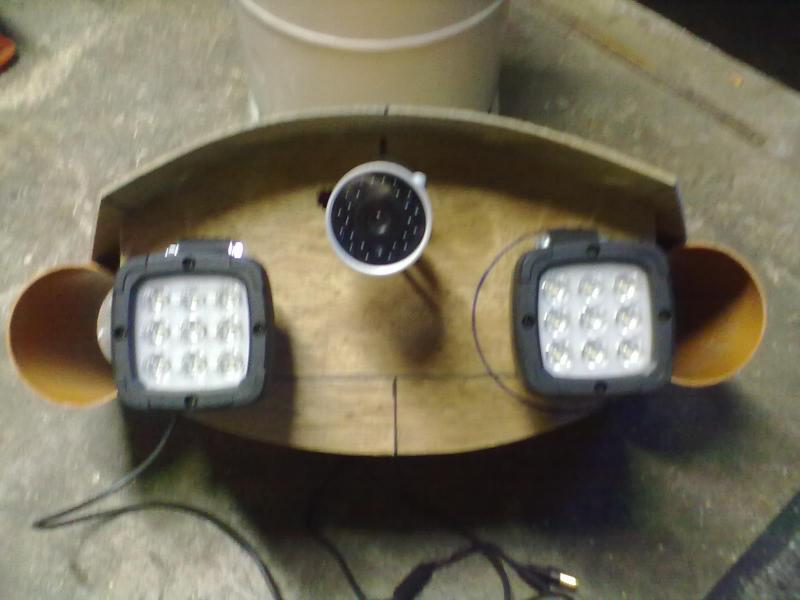

    De dome die ik wilde laten maken was bedoeld om voor de verlichting en camera te plaatsen
    Gr Guy
    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  18. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie

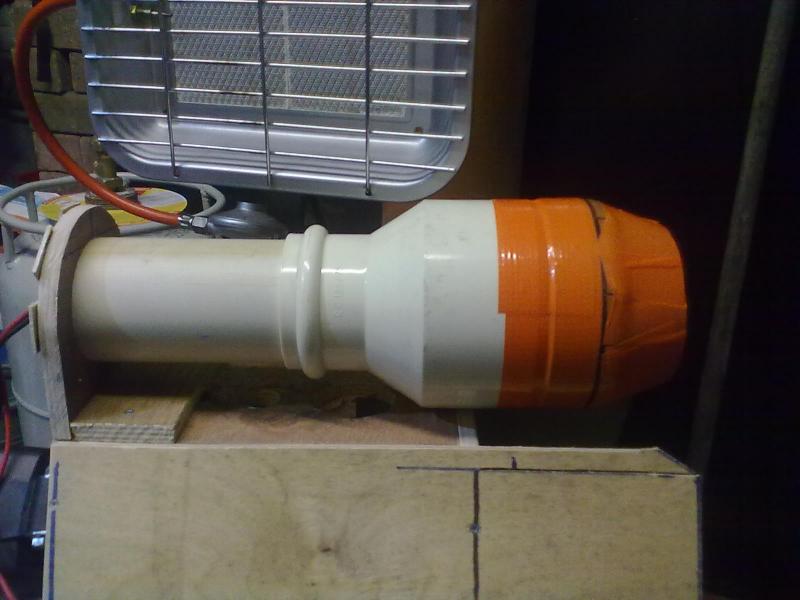

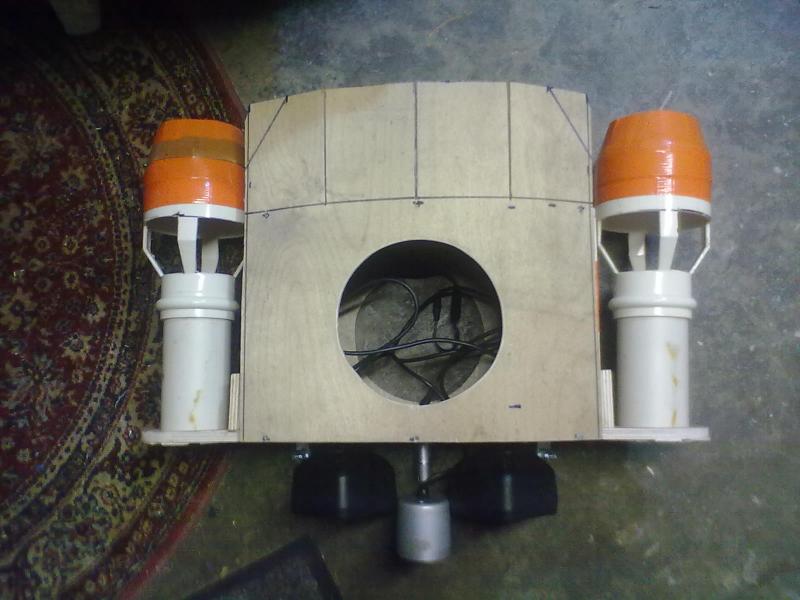

    Nog enkele foto's erbij
    gr Guy
    [​IMG] [​IMG] [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  19. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.521
    Locatie:
    H&NF
    Sorry dat ik het opmerk Guy, maar dat "fineer" hoeft toch zeker die 3 bar (30 meter diep) niet te gaan tegenhouden?


    .

  20. SoniaGuy

    SoniaGuy

    Lid geworden:
    24 feb 2011
    Berichten:
    39
    Locatie:
    Brasschaat, Belgie
    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
