Eigen ontwerp Stirling

Discussie in 'Stoom techniek' gestart door peter verhulst, 28 nov 2017.

  1. Luitjes,

    nadat ik de Ringbom lopend gekregen heb, deed de vraag zich voor 'wat nu?'.

    Na wat nagedacht te hebben (is altijd goed) mijzelf als doel gesteld om 2 Stirlings te combineren tot één.
    Het zijn de Jonkman 60 geworden http://www.machinistblog.com/free-plans-jeroen-jonkmans-stirling-60-2/ en de HW-HM-06 ,
    ik plaatste hier al wat over in "Stirling, heet, mooi en heel moeilijk" pag. 44.

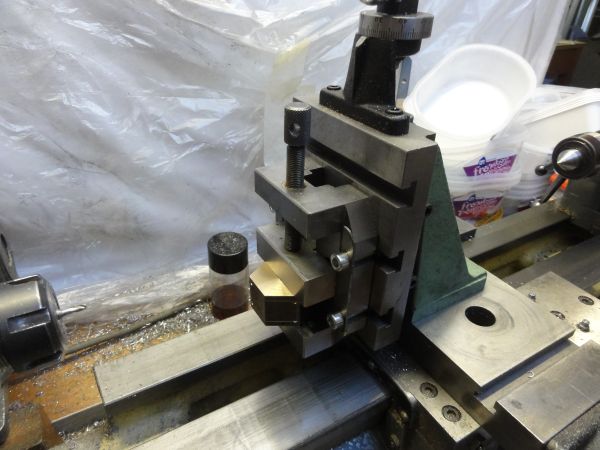

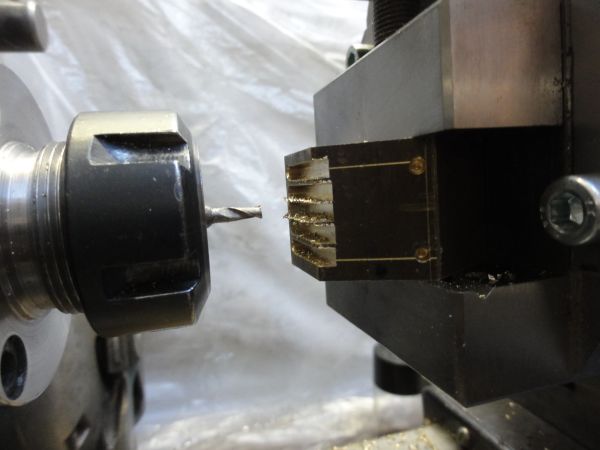

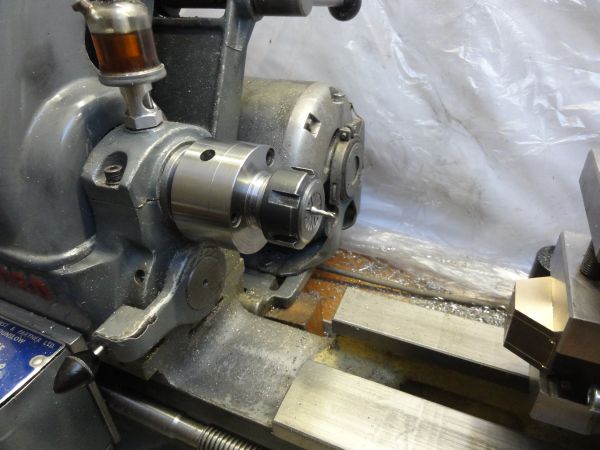

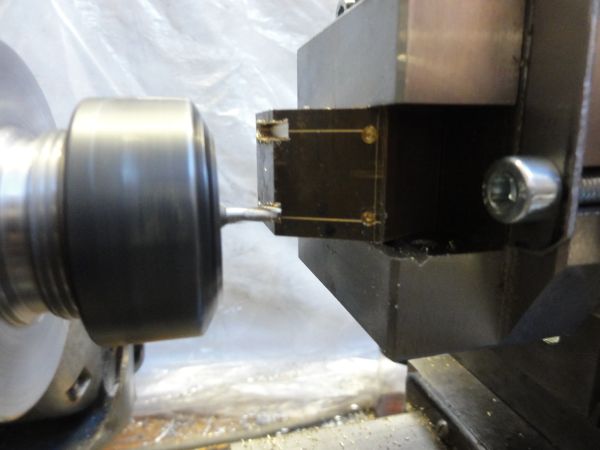

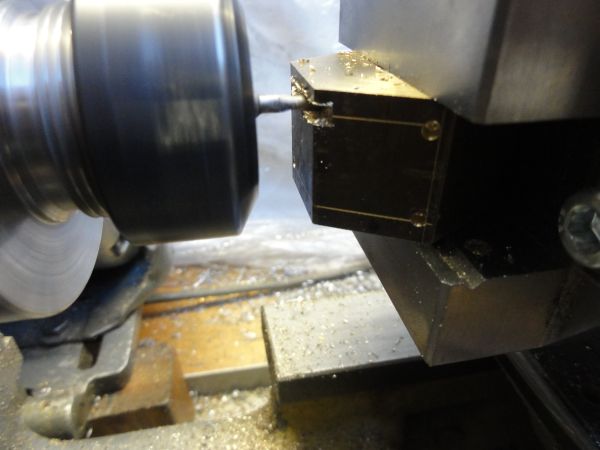

    Hier een begin. Na het boek "Milling on a lathe" doorgenomen te hebben, het avontuur maar aangegaan.

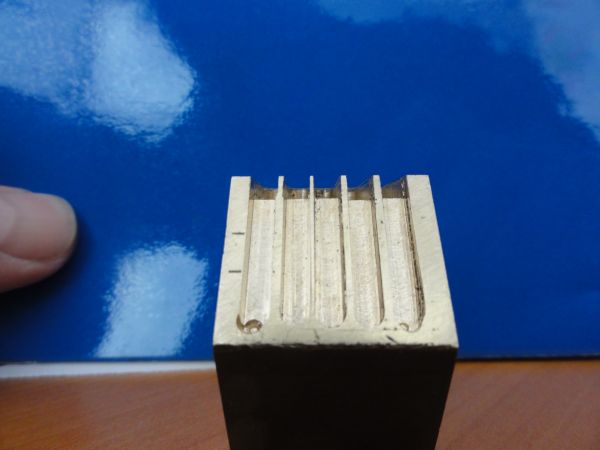

    De eerste gleuf nam voor mij meer dan een half uur in beslag, Ik heb het in 4 keer gedaan
    om de juiste diepte te bereiken, onder het mom "liever blo-jan dan do-jan" >>> resultaat >> tevreden.



    Laatst bewerkt door een moderator: 2 dec 2017
    pat1311 en robbedoes vinden dit leuk.
  2. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Nou Peter,

    Dat lijkt me een mooi project.
    Ook interessant dat je gaat frezen op je draaibank dmv een hoogte support.

    Ik ga je volgen!

  3. Luitjes,

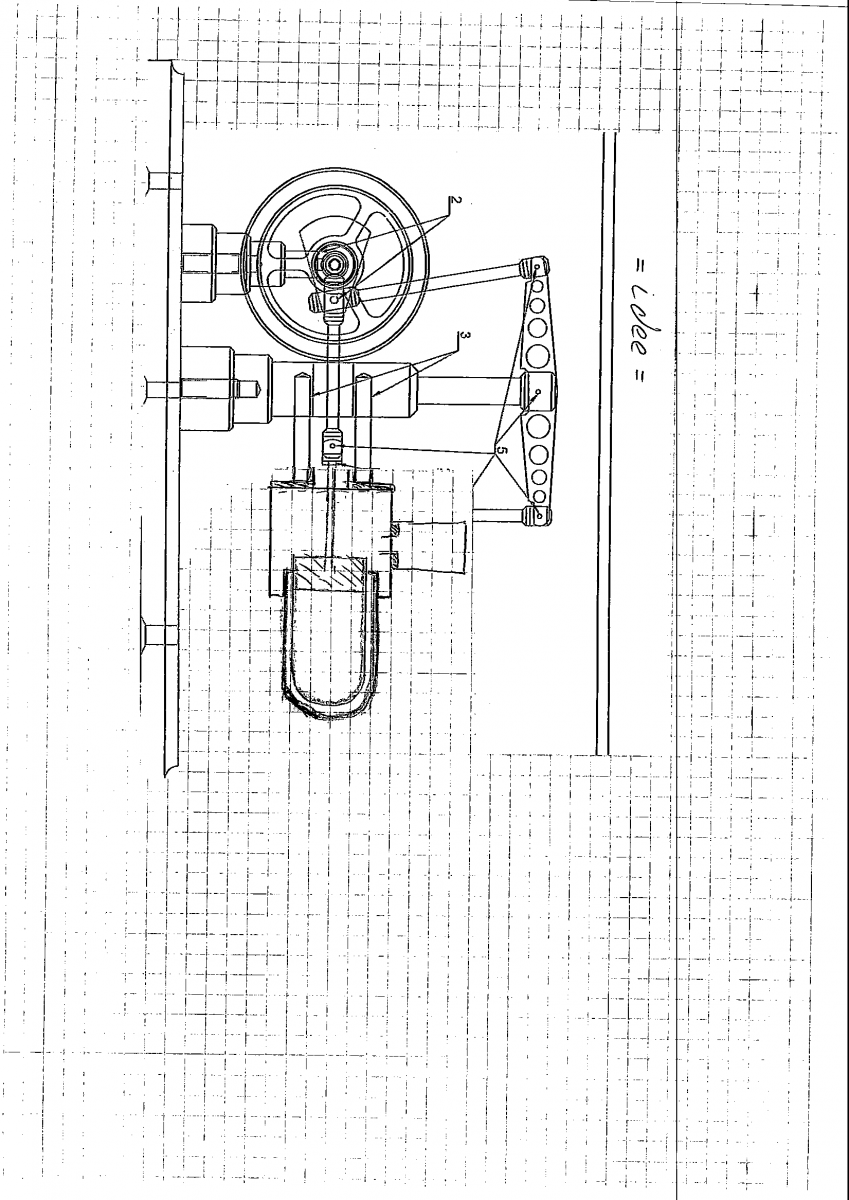

    dit is de bedoeling

    hier gaat iets mis maar ik weet (niet goed) hoe dit te corrigeren.

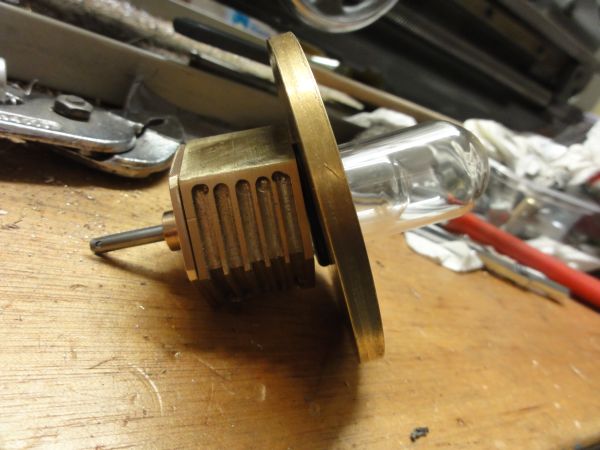

    Het warmte-gedeelte komt aan de pilaar te hangen, waarbij ik de draagstangen wil laten doorlopen om
    daar dan het koude gedeelte eveneens aan te hangen. Het geheel hangt dan aan 1 pilaar. (Misschien ook
    ooit helemaal van lexaan, behalve warme gedeelte, dan hangt het helemaal vrij in de ruimte, wie weet).

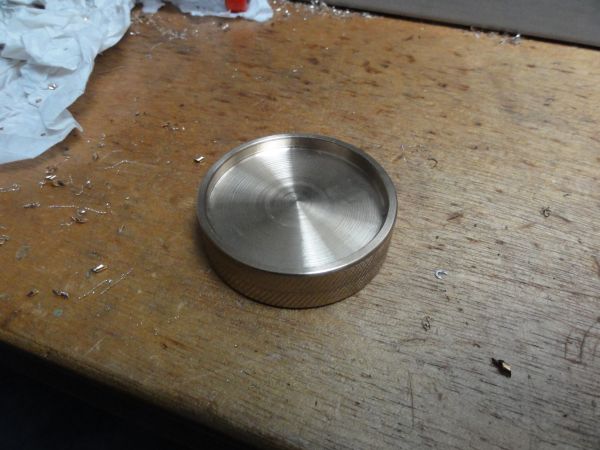

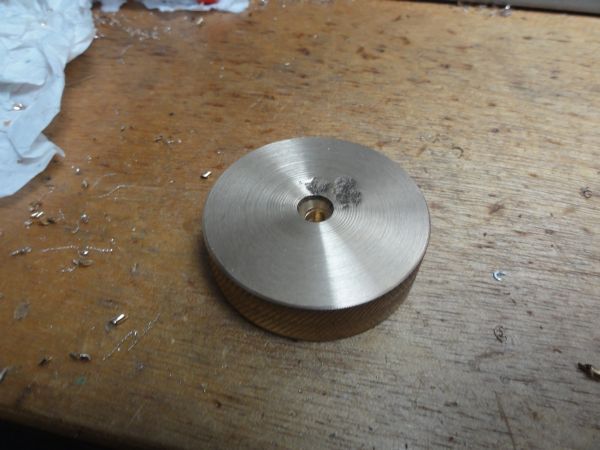

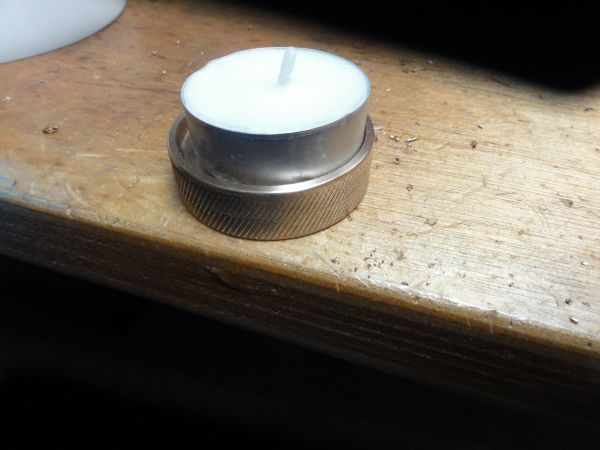

    Omdat het op een waxinelichtje moet gaan lopen, eerst maar eens een houdertje gemaakt.
    Had nog een stukje brons rond liggen.

    Deze rare plek als ook het gat zat er al op en in. Had het allemaal weg kunnen draaien maar dat vond ik
    zonde van het materiaal.

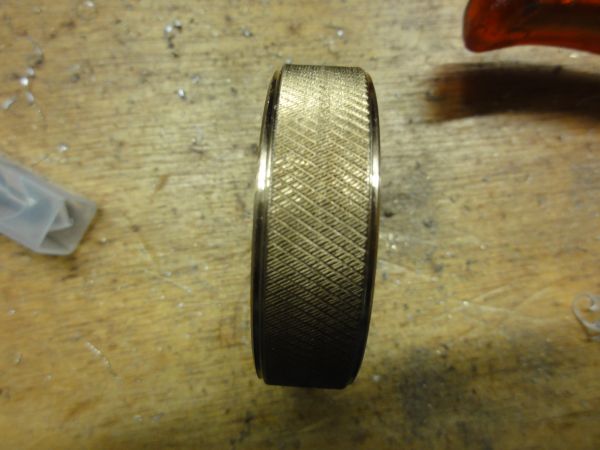

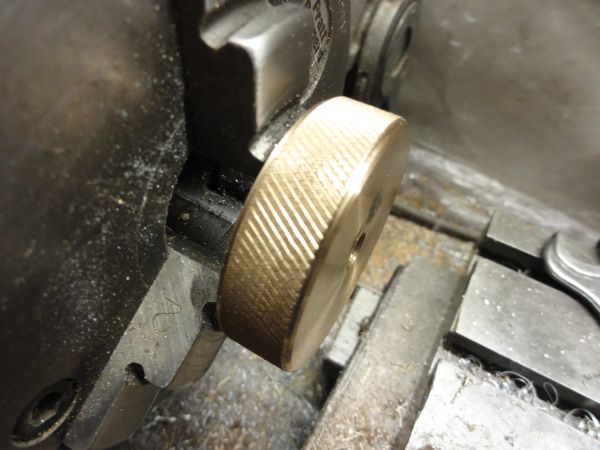

    Vervolgens afgewerkt met een kartel. Dat had ik nog nooit gedaan maar heb zo'n dingetje liggen (zat ooit bij
    overgenomen spullen) en de randjes afgewerkt.
    Daarna nog M6 schroefdraad getapt.
    Is mij wel naar het zin geworden.



    Laatst bewerkt door een moderator: 2 dec 2017
  4. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Leuk toch nieuwe dingetjes proberen zoals dat kartelen,

  5. Luitjes,

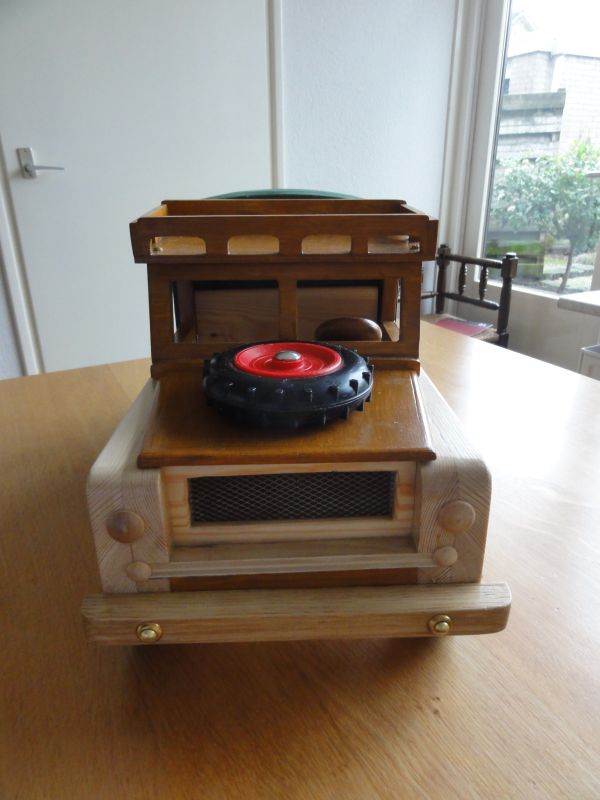

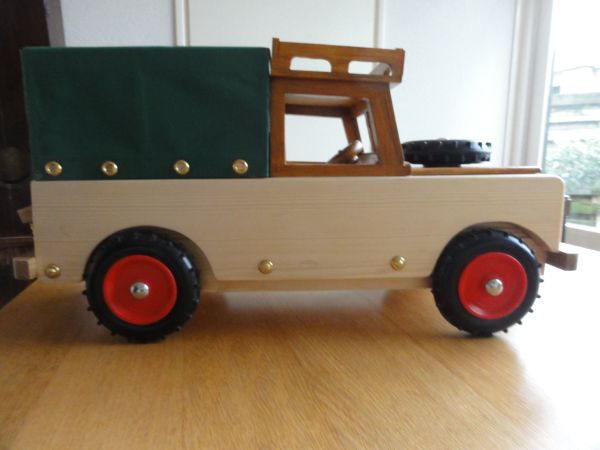

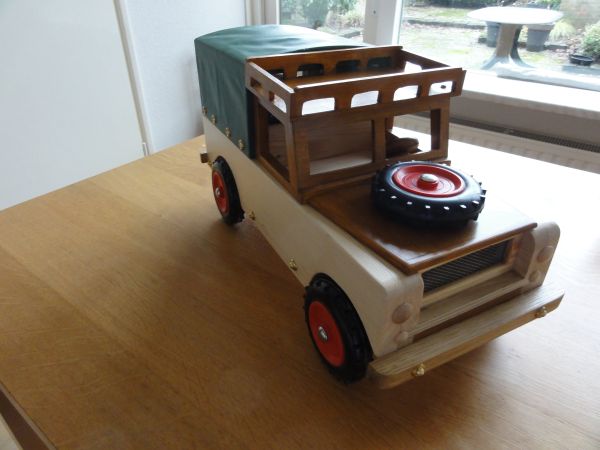

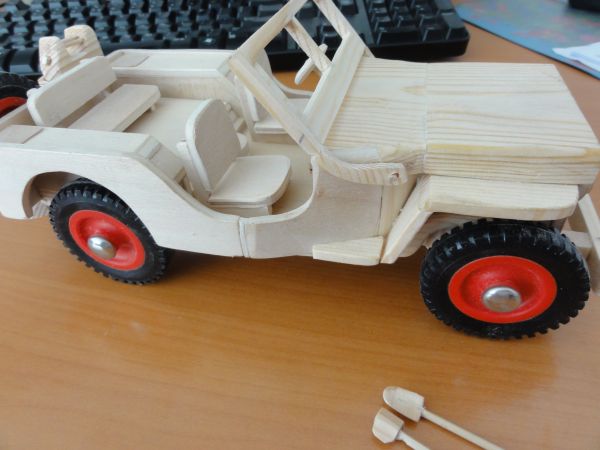

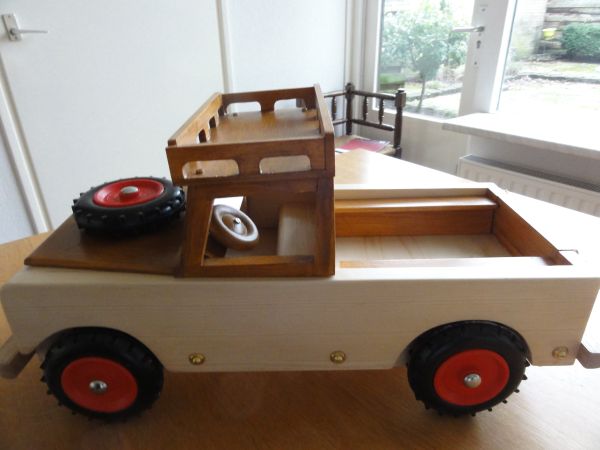

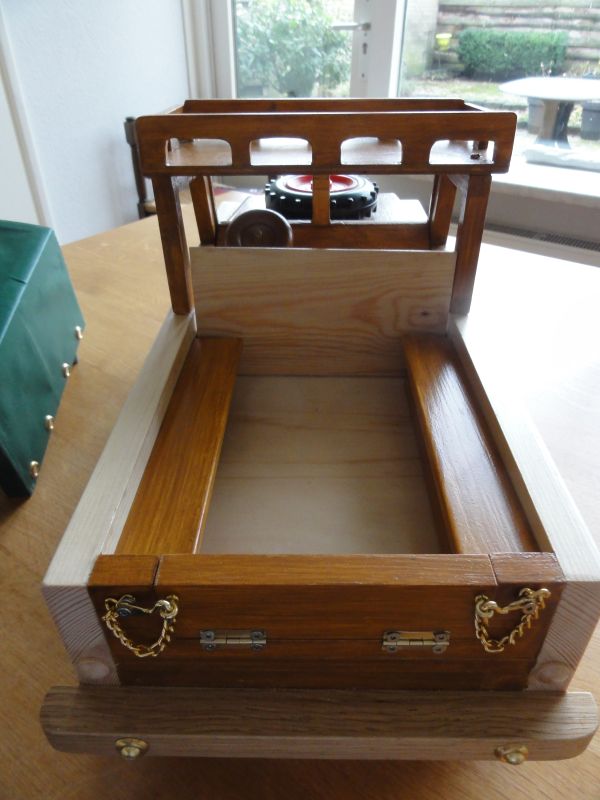

    even een "projectje" er tussendoor

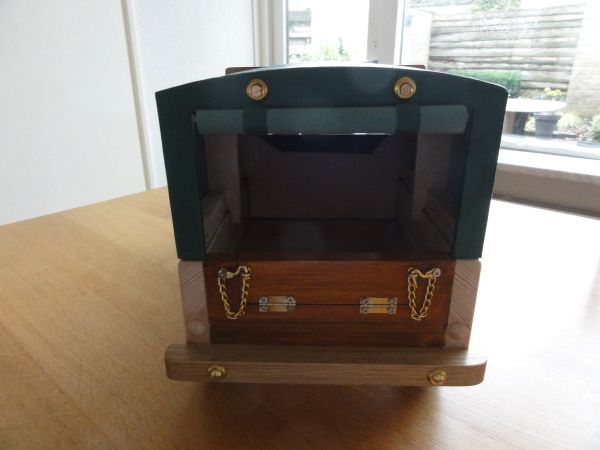

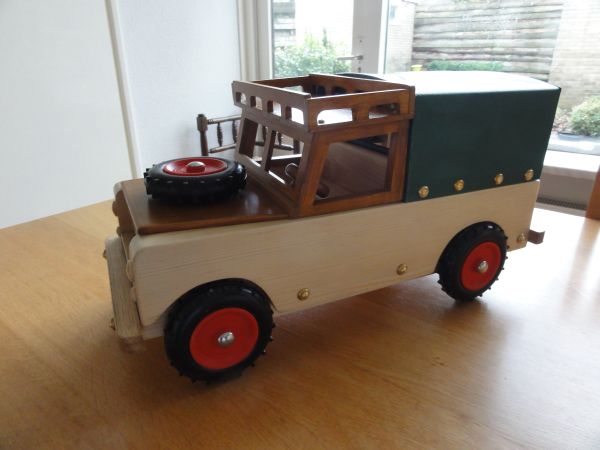

    091.jpg 092.jpg 093.jpg 095.jpg 098.jpg 099.jpg 100.jpg

    jef en ron van sommeren vinden dit leuk.
  6. Monster Diesel

    Monster Diesel

    Lid geworden:
    28 jan 2012
    Berichten:
    233
    Locatie:
    Het Gooi
    Ik denk dat mijn zoontje die wel heel graag wil peter....

    Mooi karretje!

    Mvg benjamin

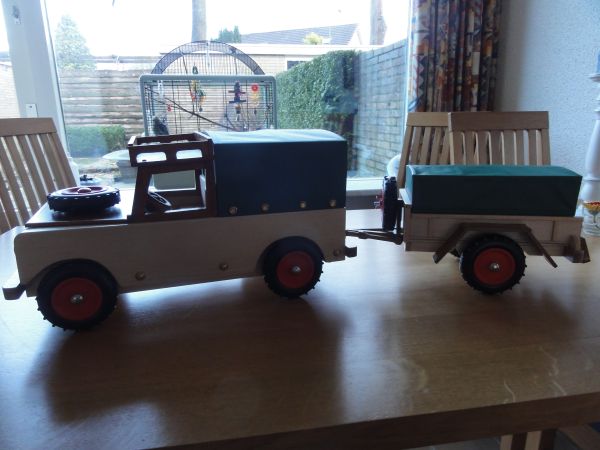

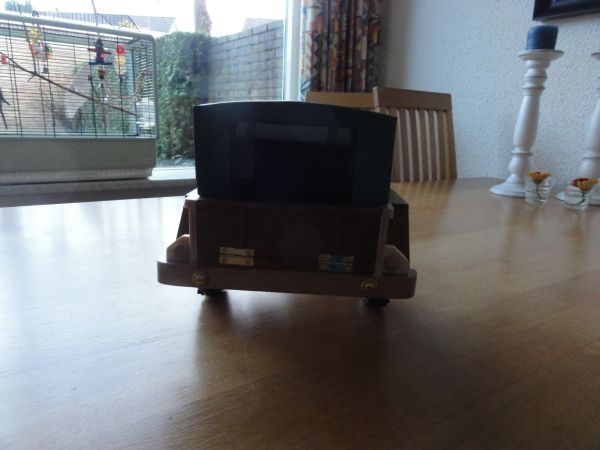

  7. Luitjes,

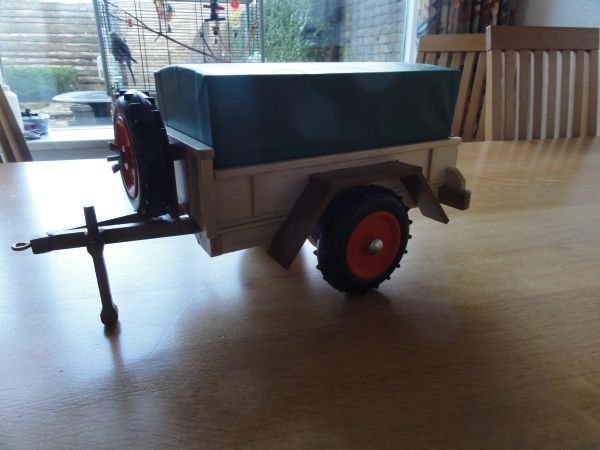

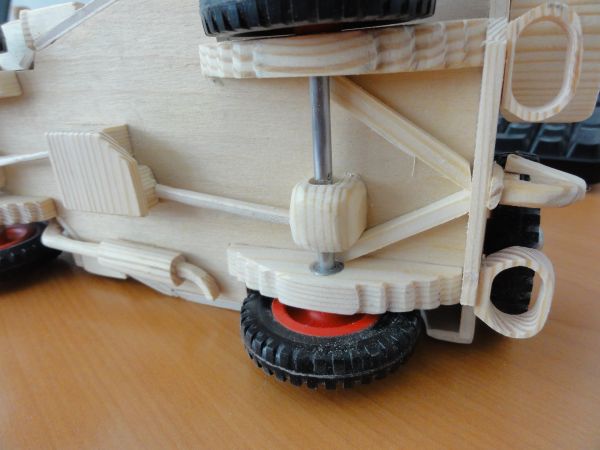

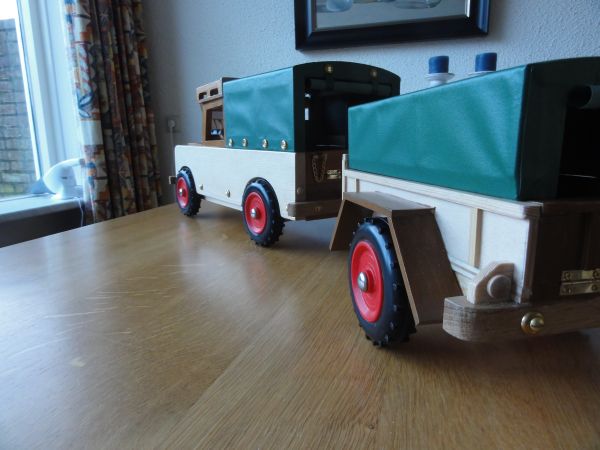

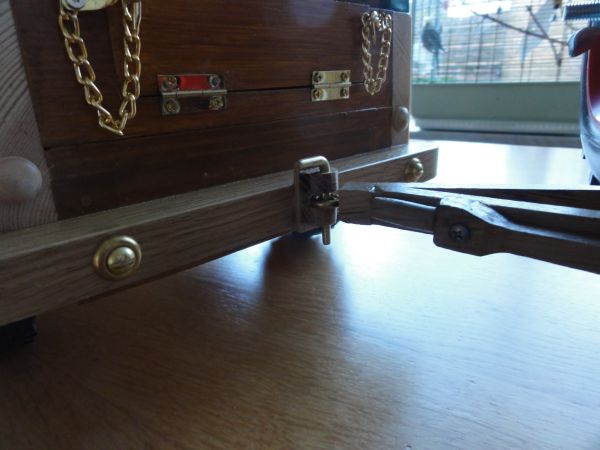

    vond dat er ook even een karretje achter moest. Had nog een beetje materiaal over.


    pat1311, Zeiler, ron van sommeren en 2 anderen vinden dit leuk.
  8. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.625
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Leuk :) Verdient eigenlijk een eigen draadje, toch?

    Bert V vindt dit leuk.
  9. Nee Ron, is zomaar een dingetje tussendoor.

  10. BTW Ron,
    is daar een mogelijkheid voor, voor een draadje? Kan ik namelijk niets over vinden.

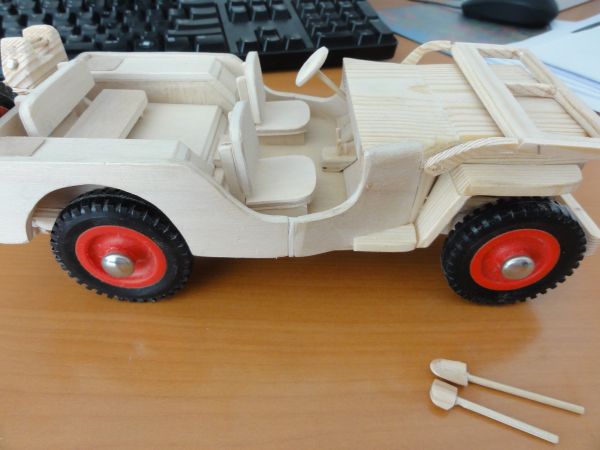

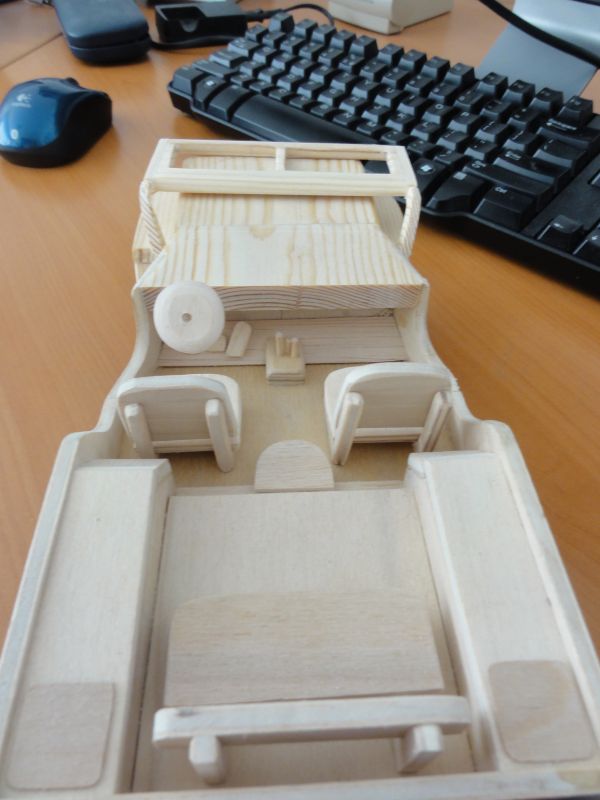

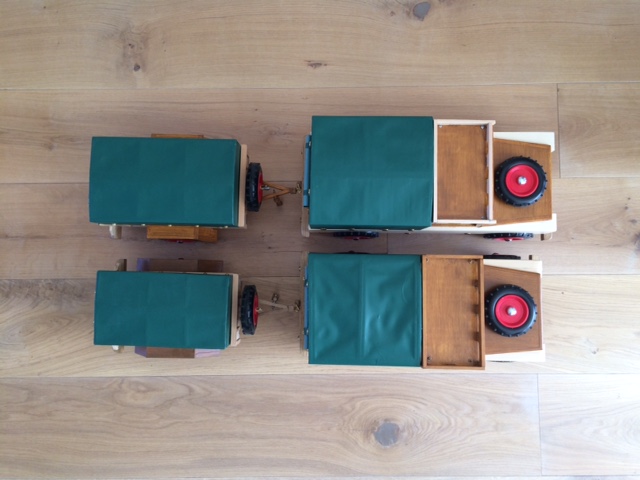

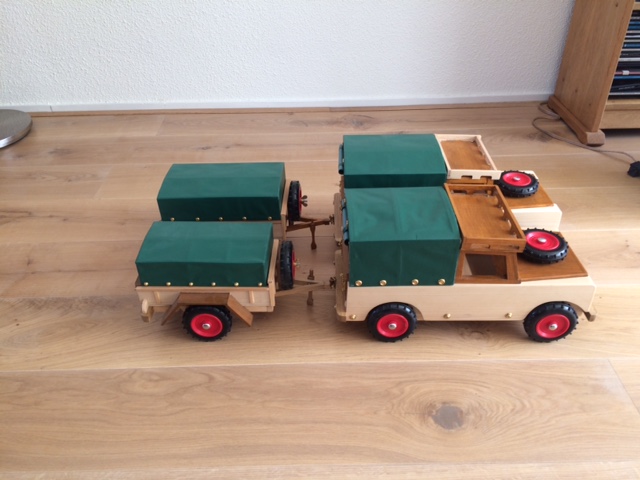

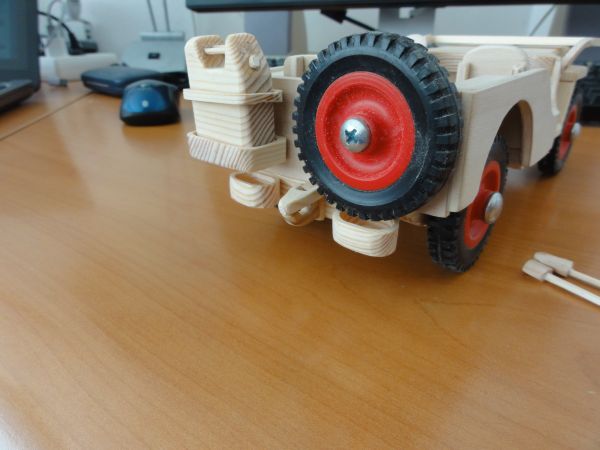

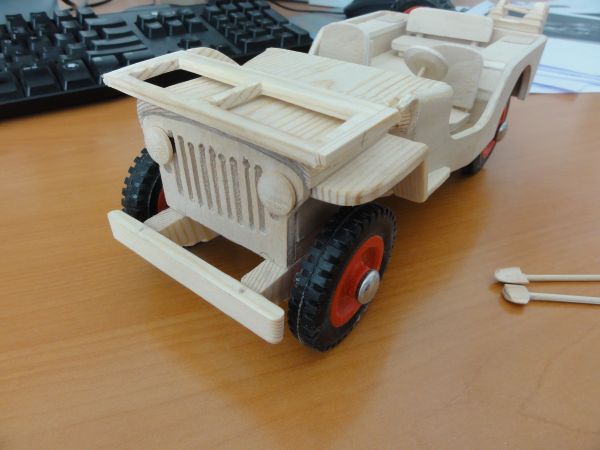

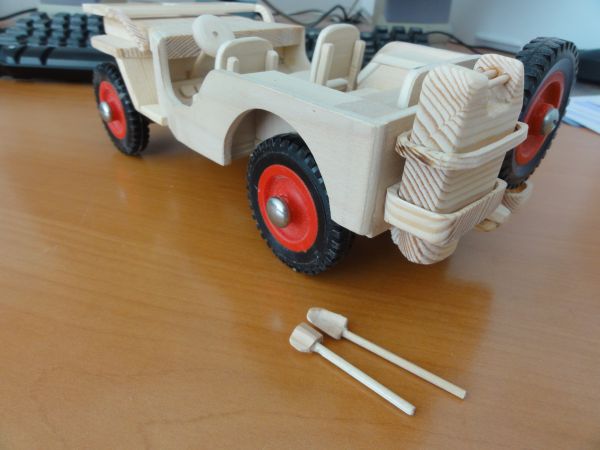

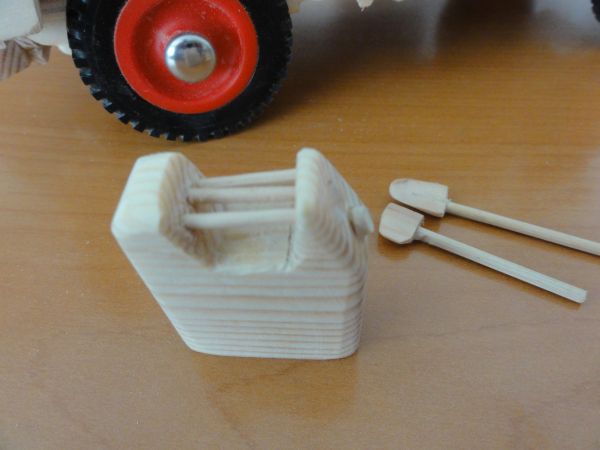

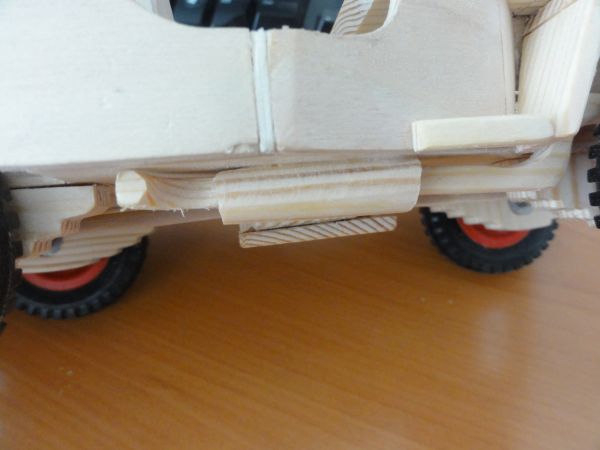

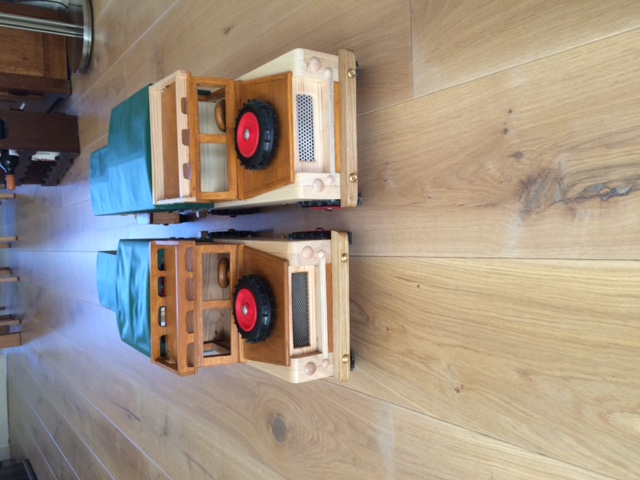

    Nadat ik ondertussen nog een tweede gemaakt heb (op bestelling)

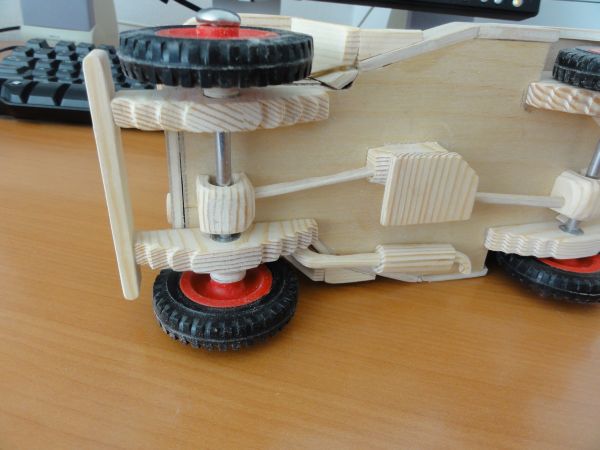

    had ik wat wieltjes over van 50 mm doorsnee. Daar een bijpassend modelletje bij gezocht,

    Laatst bewerkt door een moderator: 20 apr 2018
    Bert V en ron van sommeren vinden dit leuk.
  11. Luitjes,


    dan nu verder met het 'eigen ontwerp'
    Ondertussen niet stil gezeten

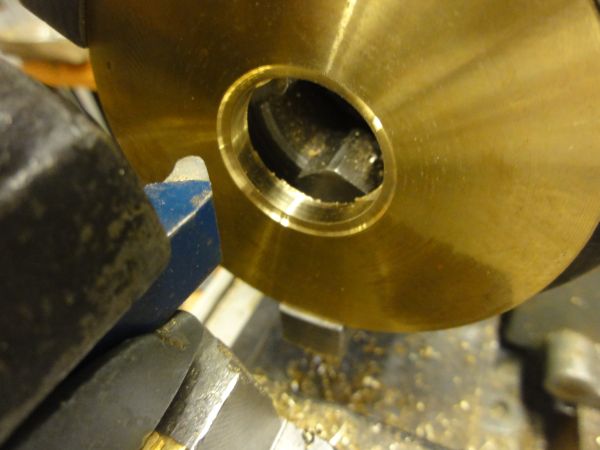

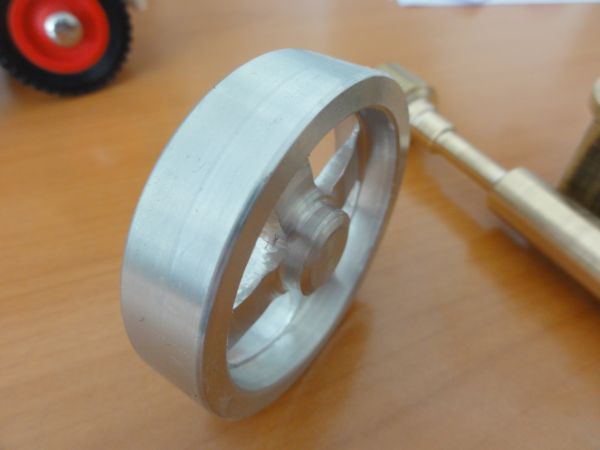

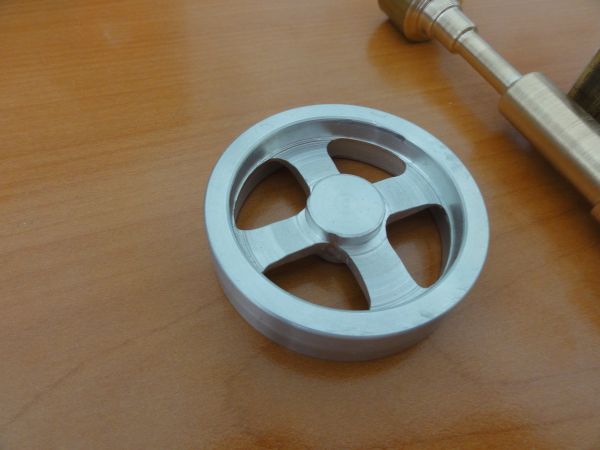

    en een vliegwiel gemaakt ...........

    Laatst bewerkt door een moderator: 20 apr 2018
    Bert V en ron van sommeren vinden dit leuk.

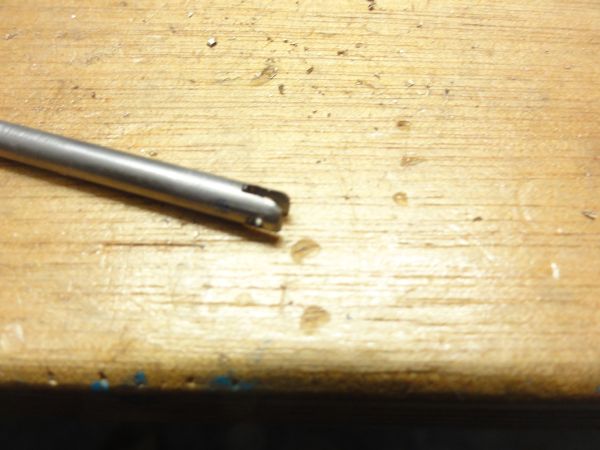

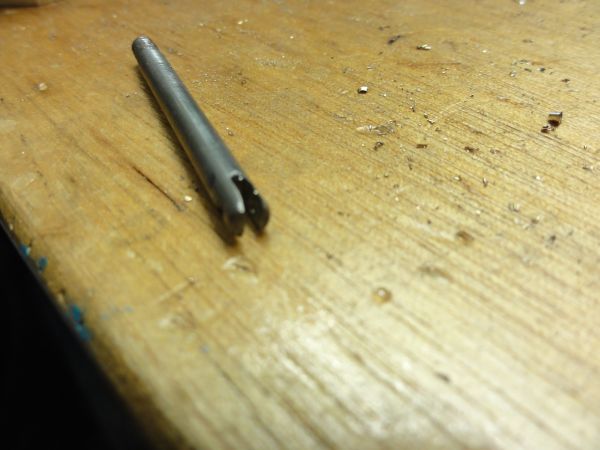

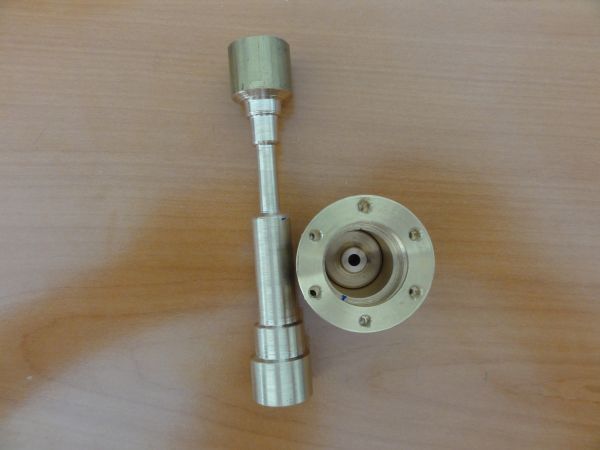

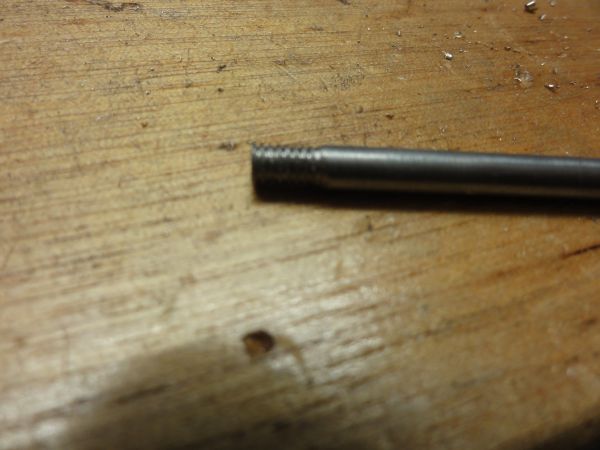

  12. ........ en de achterkant gemaakt met de doorvoer voor de zuigerstang.


    het zuigerstangetje heb ik uitgeboord i.v.m. gewicht.

  13. Luitjes,

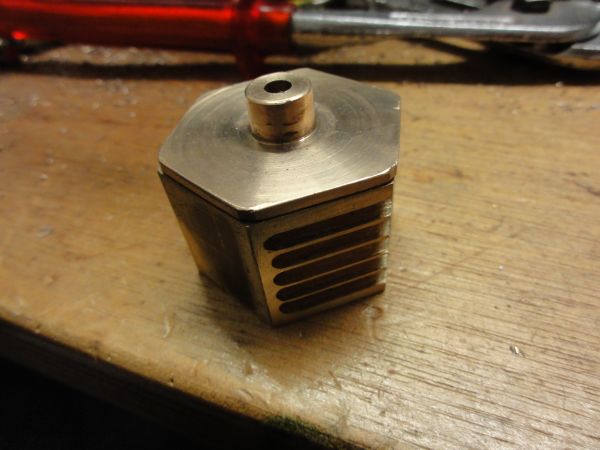

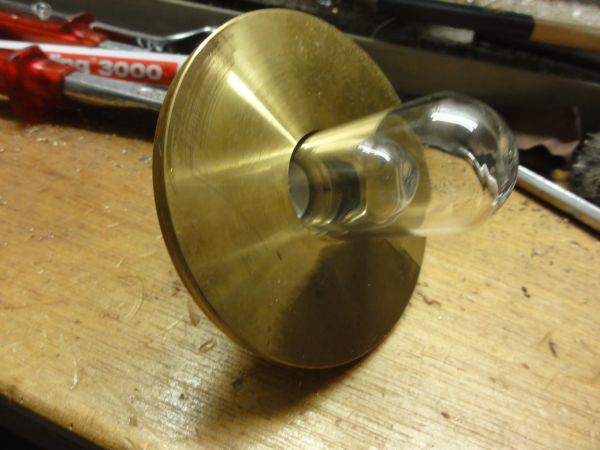

    vervolgens begonnen aan de voorplaat


  14. Luitjes,

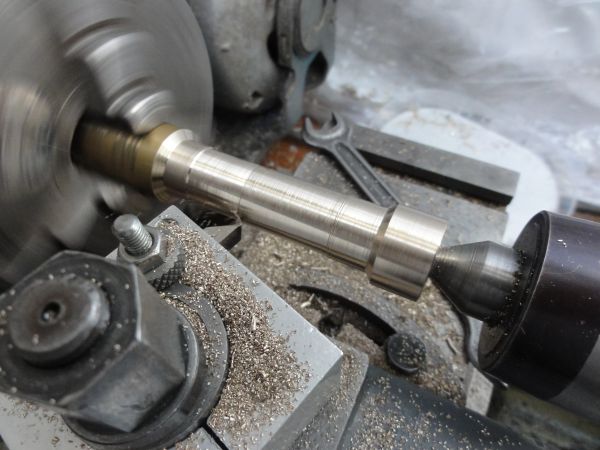

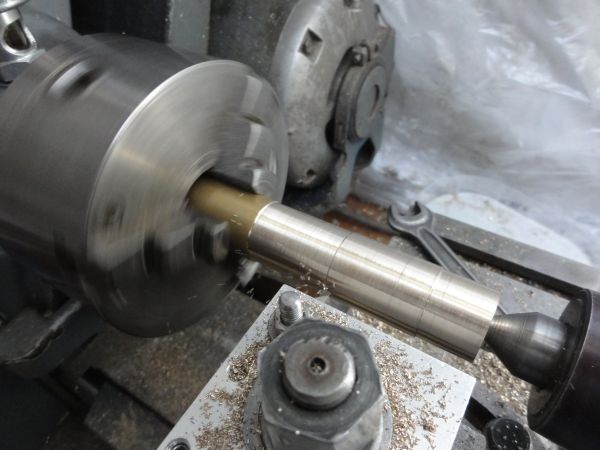

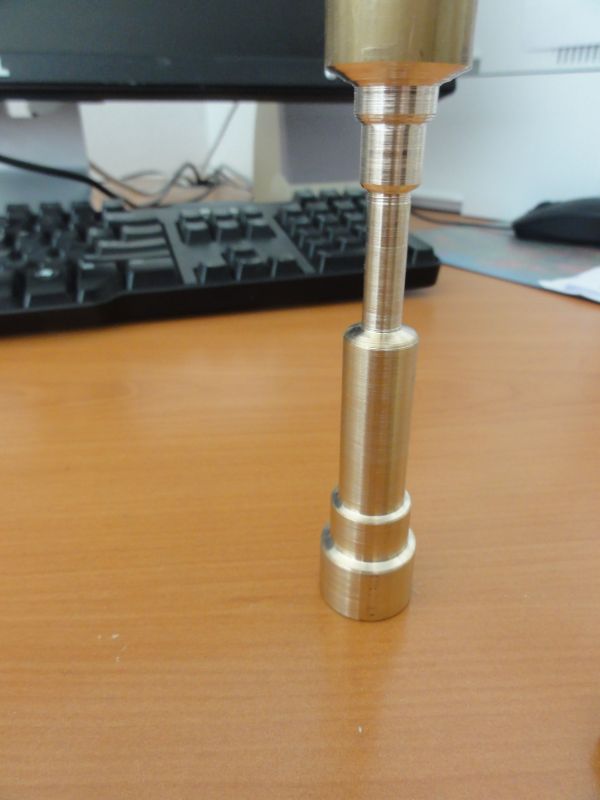

    omdat ik - het eigen ontwerp, weten we nog? (dat wil zeggen: het betere plak- en knipwerk) - ook een pilaar nodig had, deze gedraaid.

    197.jpg .

    Het resultaat is naar het zin.

  15. ....... en dan ga je voor de vorm en de beeldvorming eens iets passen


    en wat blijkt dan, de verhoudingen passen van geen kant :hammer:. Dat heb je ervan ......

    Ik ga eens nadenken over hoe nu verder? Er zijn een heleboel mogelijkheden, te weten:
    - een dik stuk messing rond zien te scoren om daar een veel grotere pilaar van te maken. Ik vraag mij af of dat mooi wordt, het ranke is dan wel weg.
    - stoppen met het 'eigen ontwerp'
    - overgaan op de oorspronkelijke tekening(en) (en ga dus nu twee stirlingmotortjes bouwen).

    Stof tot nadenken.
    Tips zijn welkom.

    Laatst bewerkt door een moderator: 20 apr 2018

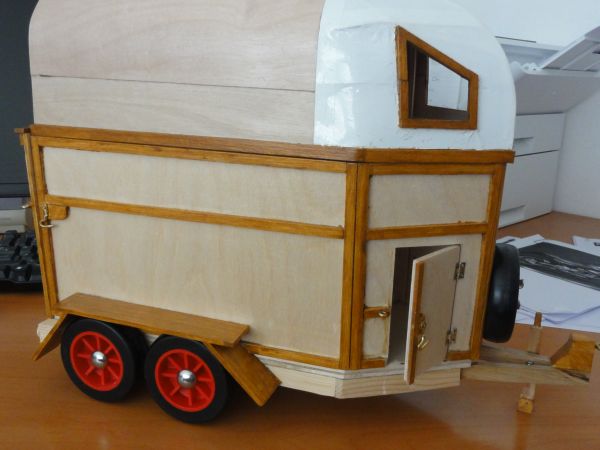

  16. Oh ja luitjes,

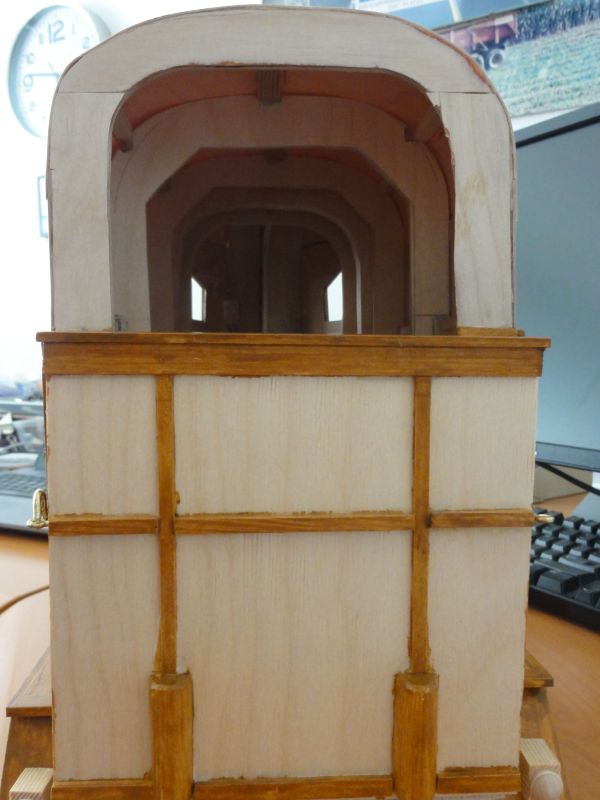

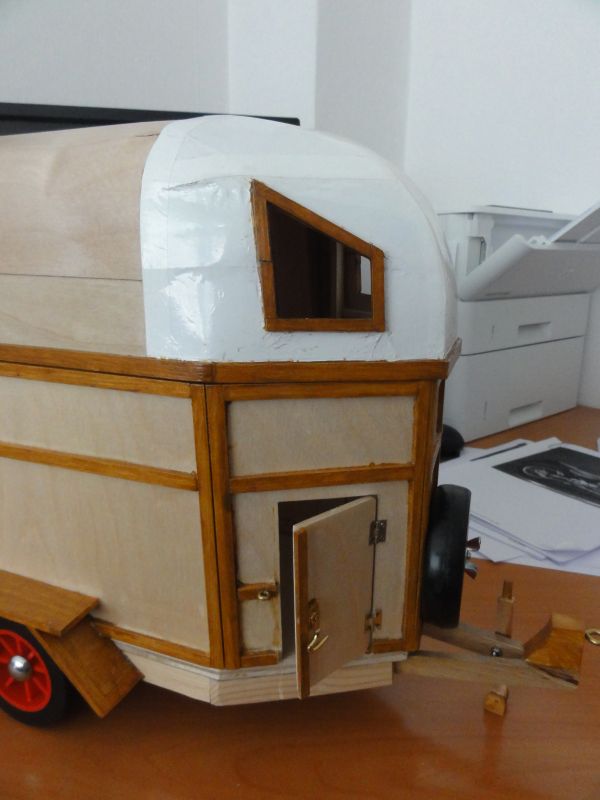

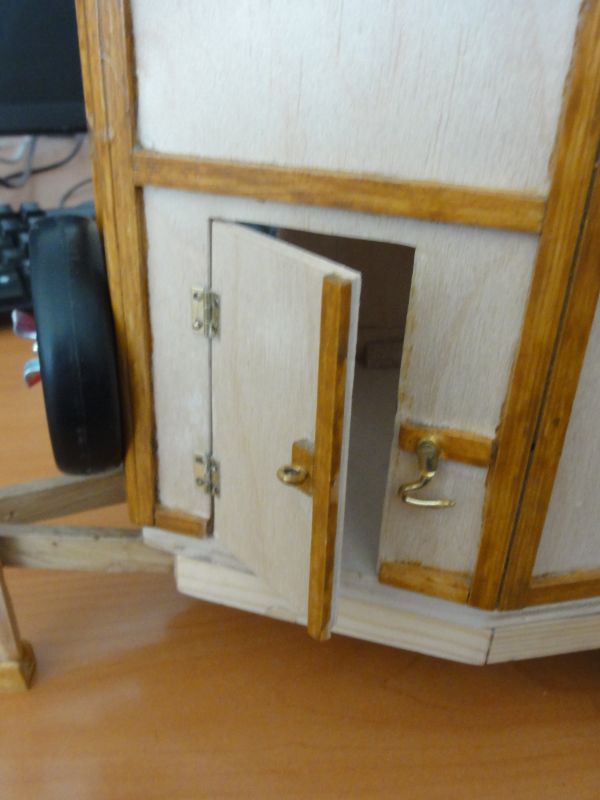

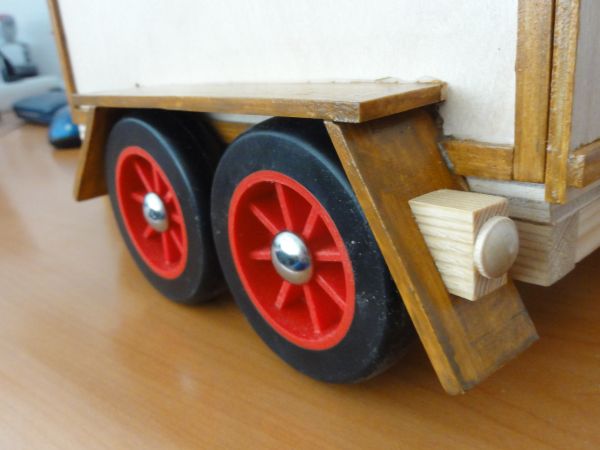

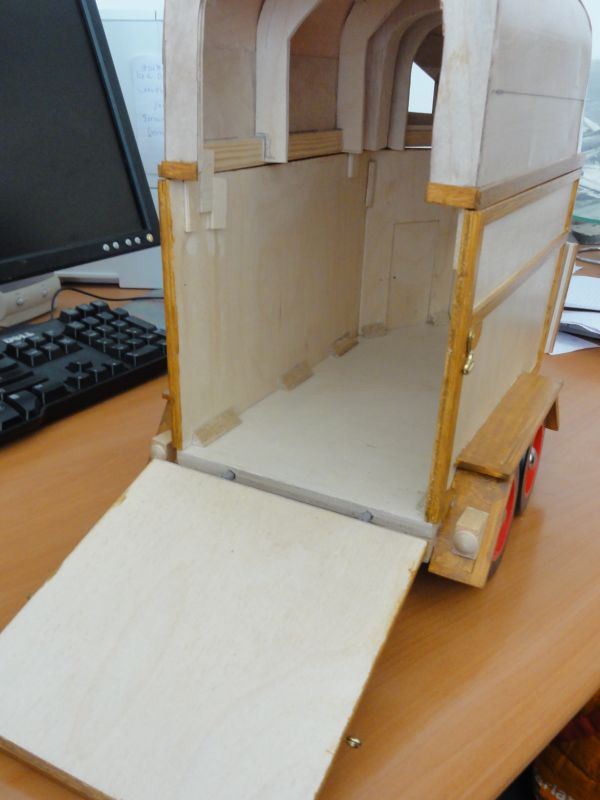

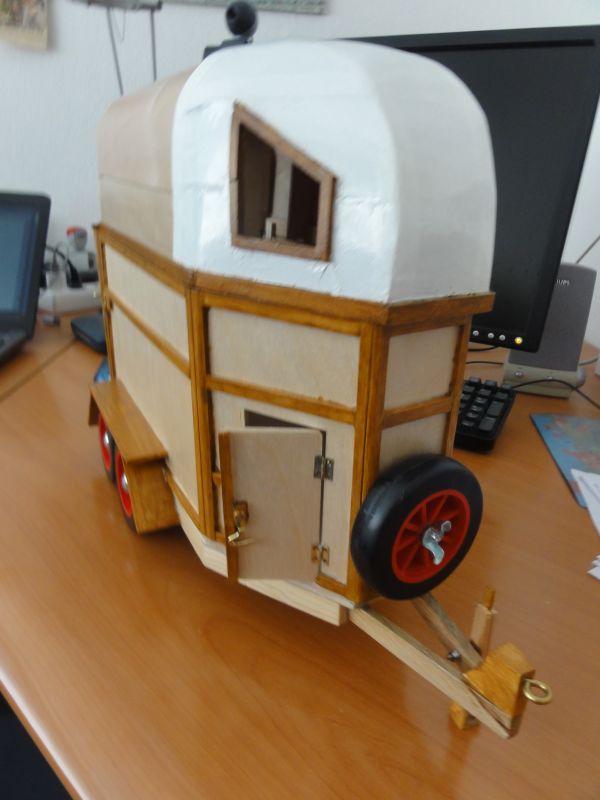

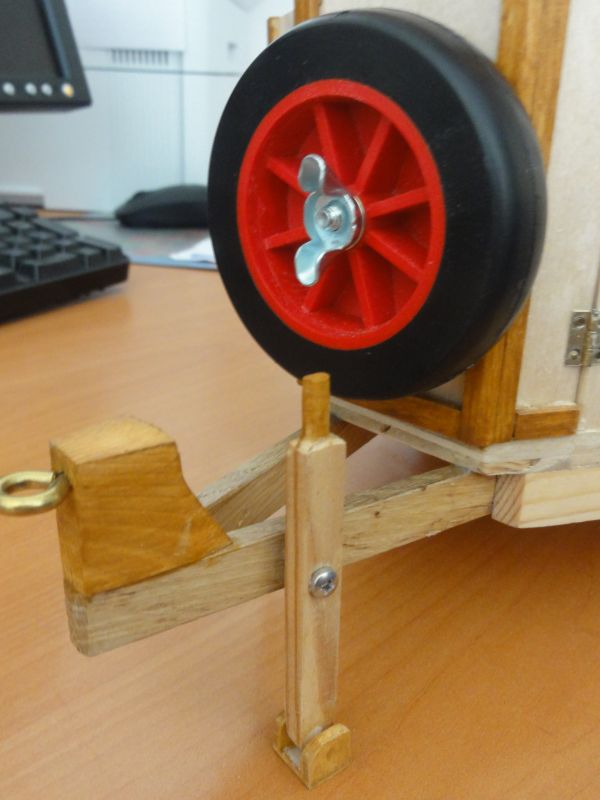

    ik heb ondertussen ook nog een paardentrailer gemaakt. beetje 'wienig' maar één karretje, toch?


    Laatst bewerkt door een moderator: 20 apr 2018
    John33 en Bert V vinden dit leuk.

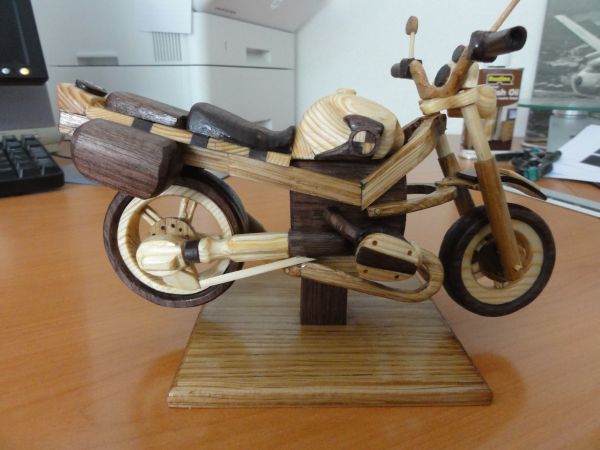

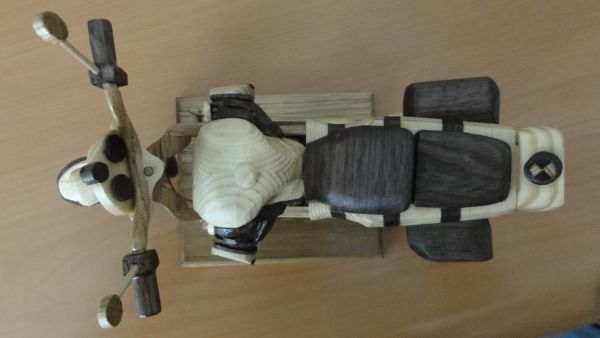

  17. Luitjes,

    - omdat ik er nog niet uit ben qua Stirling

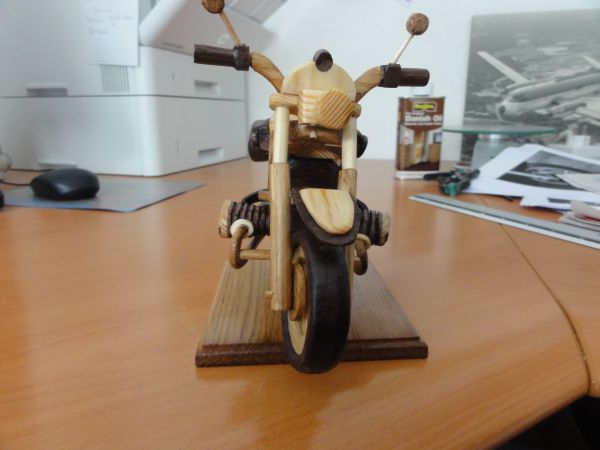

    - omdat mijn zoon een motor gekocht heeft
    - en ik deze voor op zijn nachtkastje heb gemaakt

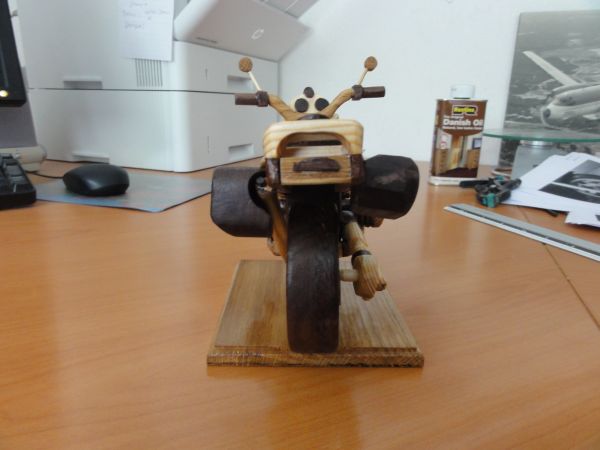

    019.jpg 021.jpg 022.jpg 023.jpg 024.jpg

    Jinny vindt dit leuk.
  18. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    586
    Locatie:
    Giessenburg
    Veel succes met de bouw van de Stirling.
    Je tussendoor projectjes zijn ook gaaf !

  19. Luitjes,

    het experiment van het combineren van 2 stirlingmotoren is geen succes, ik ga dus over op het apart maken van de beide machientjes.

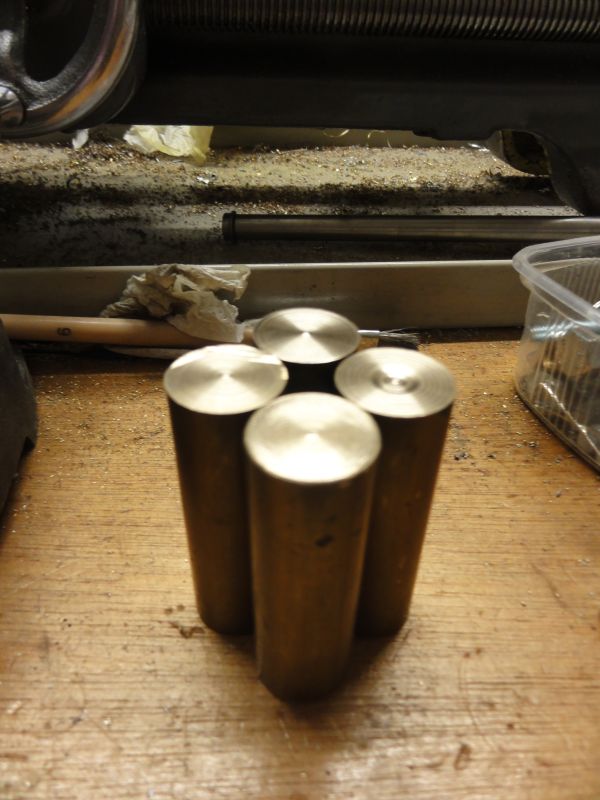

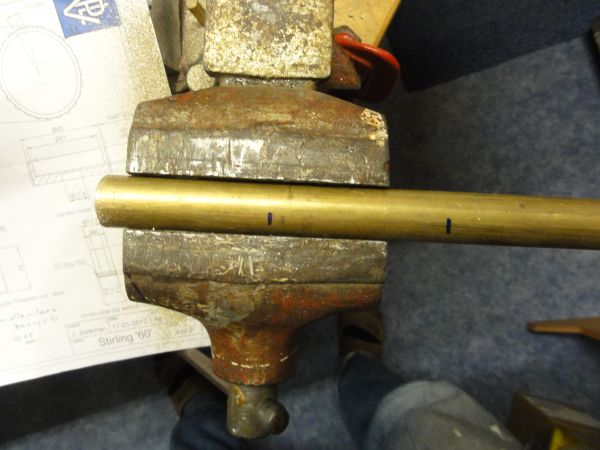

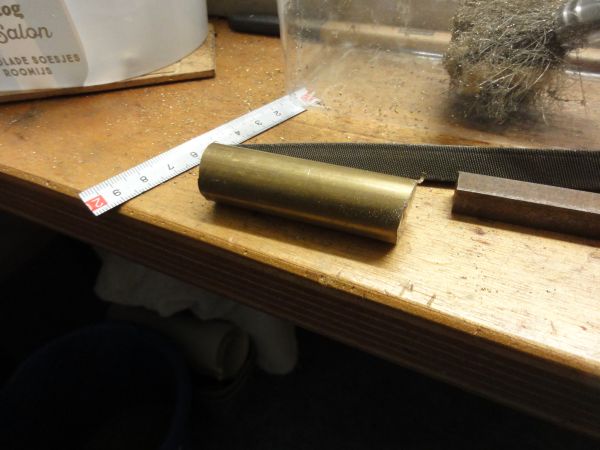

    Daarvoor heb ik 4 pilaren nodig dus dat wordt zagen.

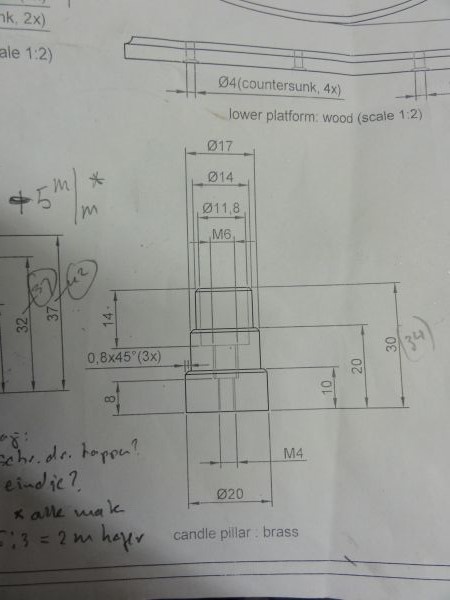

    Heeft iemand nog ideeën of praktische tips om deze 4 exact gelijk te krijgen? Qua hoogte heb ik ze al op maat,
    een beetje hoger dan op de tekening omdat ik ook al bezig ben met de brander en de steun.


    Bijgevoegde bestanden:

    • 125.jpg
      Bestandsgrootte:
      58,4 KB
      Weergaven:
      62
    • 126.jpg
      Bestandsgrootte:
      62,4 KB
      Weergaven:
      63
    • 128.jpg
      Bestandsgrootte:
      87,2 KB
      Weergaven:
      62
    • 127.jpg
      Bestandsgrootte:
      43,4 KB
      Weergaven:
      66
  20. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.139
    Locatie:
    HELLEVOETSLUIS
    Om afmetingen exact gelijk te krijgen zijn twee dimensies van toepassing, t.w.:
    - Diameter.
    - Lengte.
    In de draaibank is de diameter uiterst precies te maken. Het werkstuk dient met de totaal benodigde lengte, inclusief verlies door afsteken met de steekbeitel, tussen klauwplaat en het meedraaiend center gefixeerd te worden. Vervolgens wordt het werkstuk op de juiste diameter gedraaid. Door het fixeren met het meedraaiend center zal het eind van het werkstuk niet door de snijkrachten verbuigen.
    Nadat het werkstuk op de juiste diameter is afgedraaid, uit de klauwplaat losnemen en vervolgens opnieuw op de juist te afstekende lengte inspannen en afsteken.
    Nu zijn beide dimensies volgens specificatie.
    Als je eerst afsteek, dan kan je de delen niet meer voor één snijgang over de totale lengte van het werkstuk in de klauwplaat inspannen.
    Omkeren van de delen in de klauwplaat (3 klauw) heeft geen zin. Een drieklauw is nooit centrisch, gevolg je zal altijd de overgang(maatfout) van de beide verspaningen zien.
