Eigenbouw van draaibank. DIY lathe

[CobaltBlue]

Bezig dus met draaibank centerpunt.

Bezig om dat met een spankop te doen van een boormachine. Spankop op een as en deze draai mee met werkstuk!

De werkstukklem ( met 4 schuifjes ) heb ik heem mooi en strak op een as kunnen bevestiggen. Was wel een bak met handigheid en Fingerspitzengefuhl voor nodig )
Nu is het bevestigen van de 3punts-spankop als centreerpunt op een as ( nog ) niet ' perfect' gegaan.
( De as met deels schroefdraad en deels glad/zeskant. de kop zit gewoon niet zuiver op het schroefdraad! )

Heb nog gekeken naar m'n oude gedemonteerde accu-schroever, maar dat zit geen 'lange' as in maar meer een korte mechaniek met planetaire overbrenging, niet geschikt dus.

Ik toch ff zoeken naar een centreerpunt/spankop op-een-as. Als de prijs redelijk is, schaf ik dat aan.



[CobaltBlue]

E.e.a. gevonden: dit lijkt me wel wat. Voor klein licht werk!
Qua prijs is het te doen. Allen de 4-punts-spankop kostte wat meer.
Verder het hele project netjes qua kosten gelukkig.

Ik moet nog wel de 'middenhoogte' opmeten. indien te veel: dan zet ik motor+4puntspankop hoger. Dit zit als 1 geheel op een alu-profiel!

https://www.amazon.nl/Draaimachine-...werking-gereedschap/dp/B09BHRP7SS/ref=sr_1_50



[CobaltBlue]

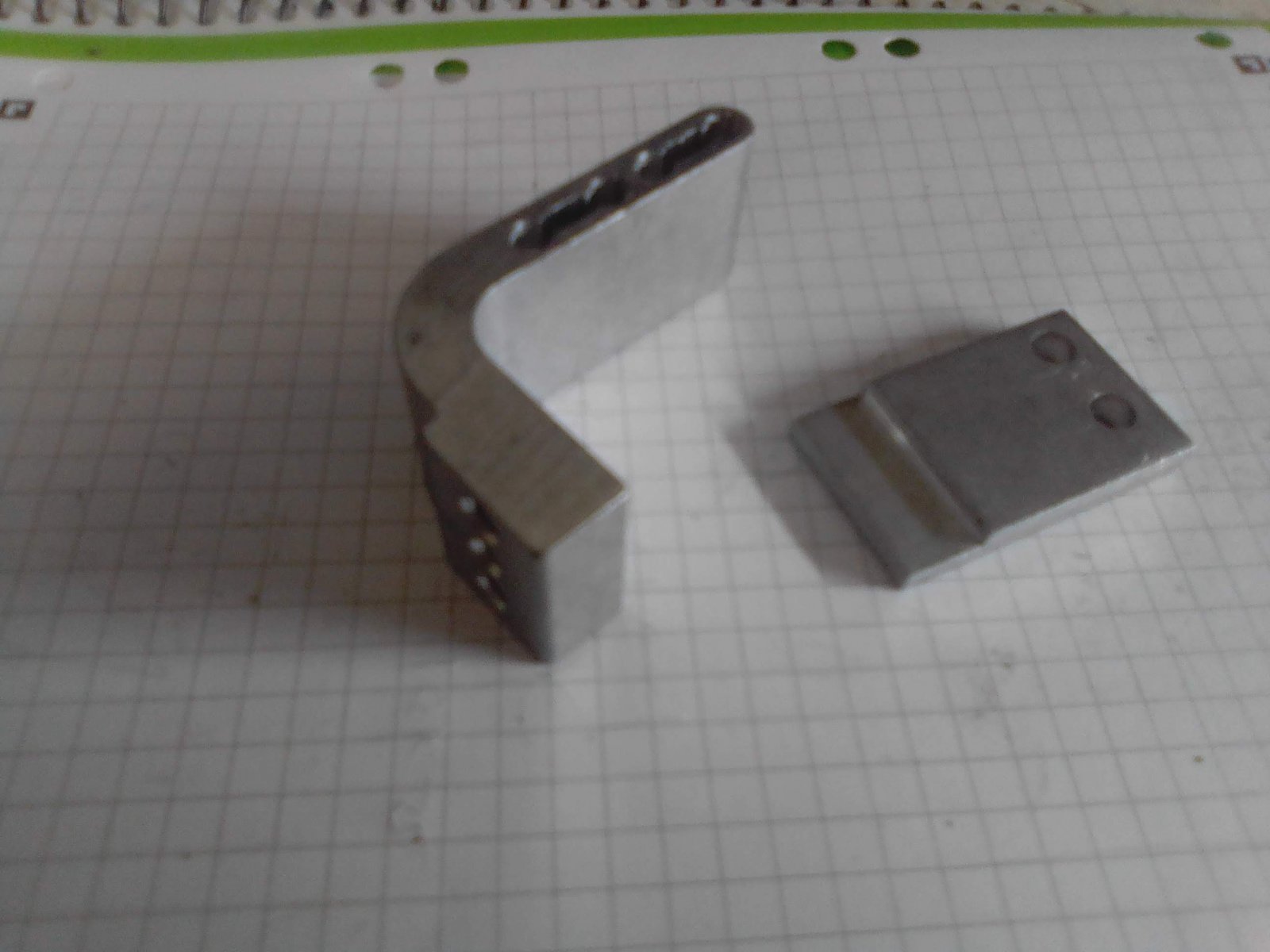

Snij-houder montage-ding gemaakt!

Kan hoogte precies afstellen en vervolgens staaf met snij-elementje vastklemmen!

Erg blij mee iig!



[CobaltBlue]

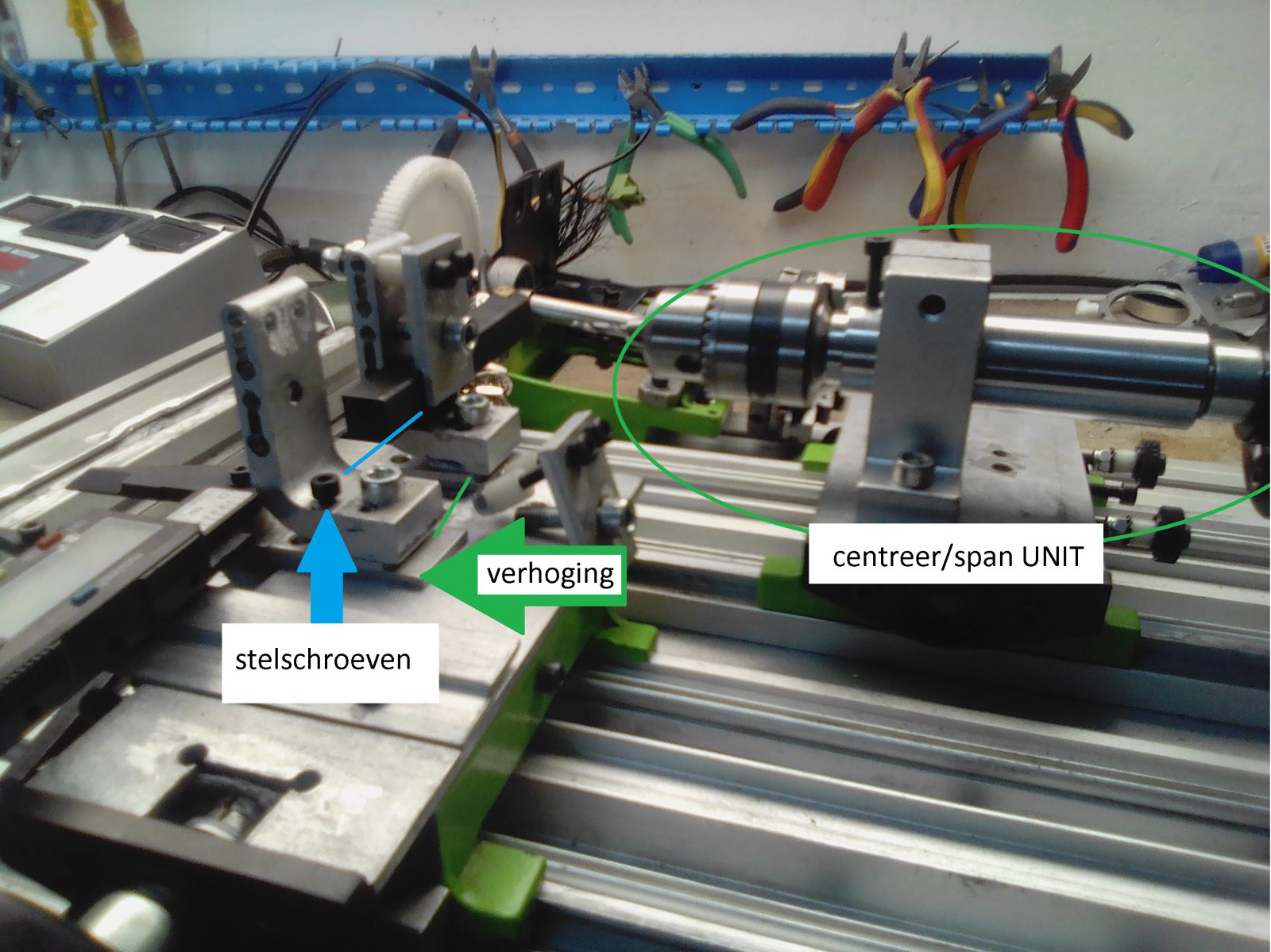

Centreer/span unit ontcvangen en gemonteerd.
De center hoogte is wat hoger nu.

De snijkop en motorblok verhoogd met blokjes.
De verhoogplaatjes zijn op bijna de juiste hoogte!!!!

De snijpunt kan ik finetunen mbv de 2 stelschroefjes, zie afbeeldling.
De motor ( met de 4-puntsklauw ) moet nog een tikkie hoger, dit ga ik doen mbv zeer dunne plaatjes of heel dun plastic!

Foto zegt genoeg verder, dacht ik zo....



[CobaltBlue]

In mijn projecten gebrui kik ook veel kant en kaar materiaal wat ik zo hier en daar krijg etc.

Bv:



[CobaltBlue]

UIteraard ff een mooi handwieltje op centreer/span unit gezet, de oude dr af.



[CobaltBlue]

Blij mee zover!
Nog veel finetuning nodig etc etc!



[CobaltBlue]

Motor isPWM gestuurd.

De spanning die de motor controller in gaat, is 36V.
De controller is heeft bereik van 6tot 60Volt!!!!

De motor zou richting de 50V gaan als ik het goed heb uitgezocht.

Volgende week zorgen voor hogere spaning de motorconroller in.
Toerental ansich heeft een goed bereik maar nu is het allemaal wat kantje boord qua koppel/sterkte etc.


Goed weekend!



[CobaltBlue]

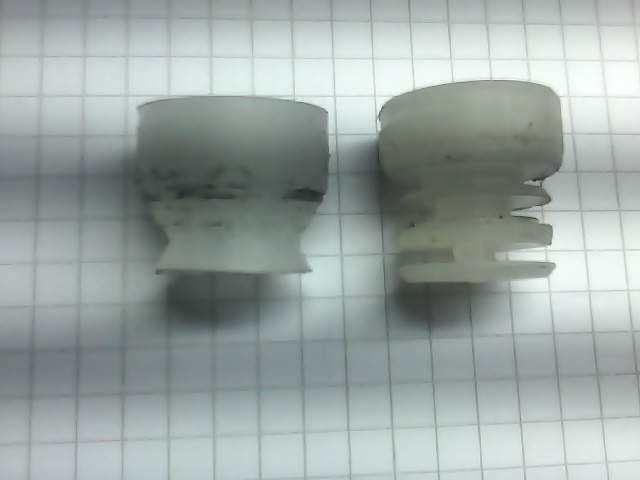

Beetje spelen met ( nylon? ) cylindertjes.
Tjee, wat gaaf is dat als je al best leuk resultaat krijgt!
Draai nu op hoger toerental. Blijft dan ook beter constant.
Veel proberen etc verder...


Diagonaal gaat ook als je juist aan X- en Y- draait!



[CobaltBlue]

Onlangs tandriemwielen en tandriem besteld.

Op 'gevoel' alleen al lijkt me dat beter als overbrenging.

Huidige overbrenging is z100/z35 = 2,86

Nieuwe overbrenging wordt

z60/z25= 2,4
of
z60/z30= 2,0

Besteld: z60, z30, z25 en tandriem z85(432mm)
Met T5.08

Gelukkig ineens passende tandriemwielen!
Motor-as 8mm z25, z30
Draai-as 10mm z60


Eerst schetsje en berekening gemaakt ivm tandriemlengte.

Asafstanden worden dan zo'n 94 en 101mm


Dit alles uiteraard met een hogere voedingsspanning voor de motordriver ( en ook een ruim hoger maximaal RPM )



[CobaltBlue]

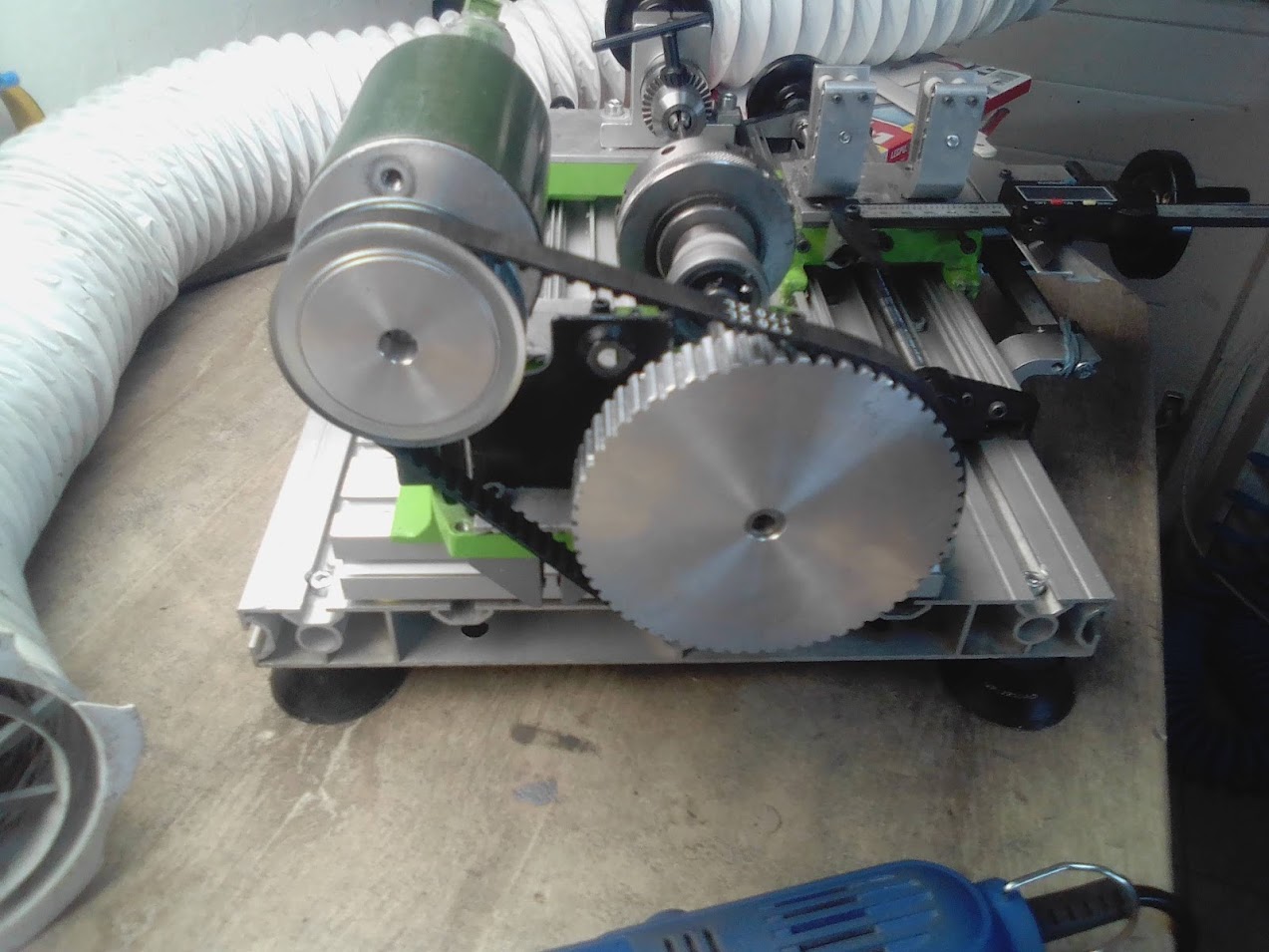

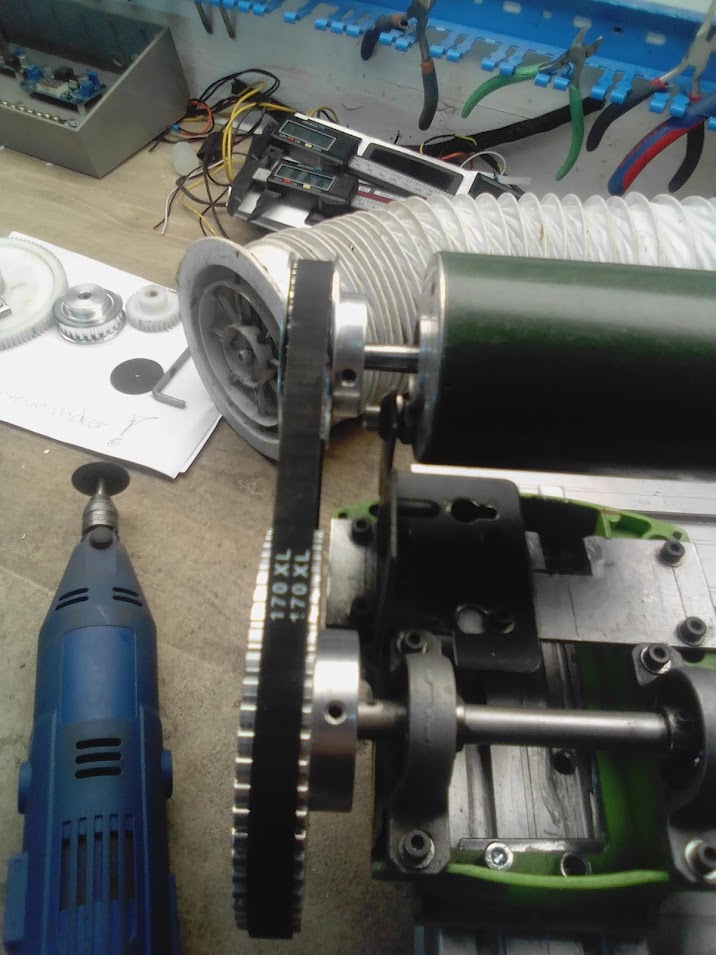

Zo! Spul is binnen.

Mbv wat sponsering van een kennis

Boel even 'losjes' gemonteerd.
Ik maak nog een nieuwe motorsteun, verschijfbaar of iets dergelijks zodat ik beide overbrengverhoudingen kan nemen.
Motor hang nu ff aan 1 boutje.



[CobaltBlue]

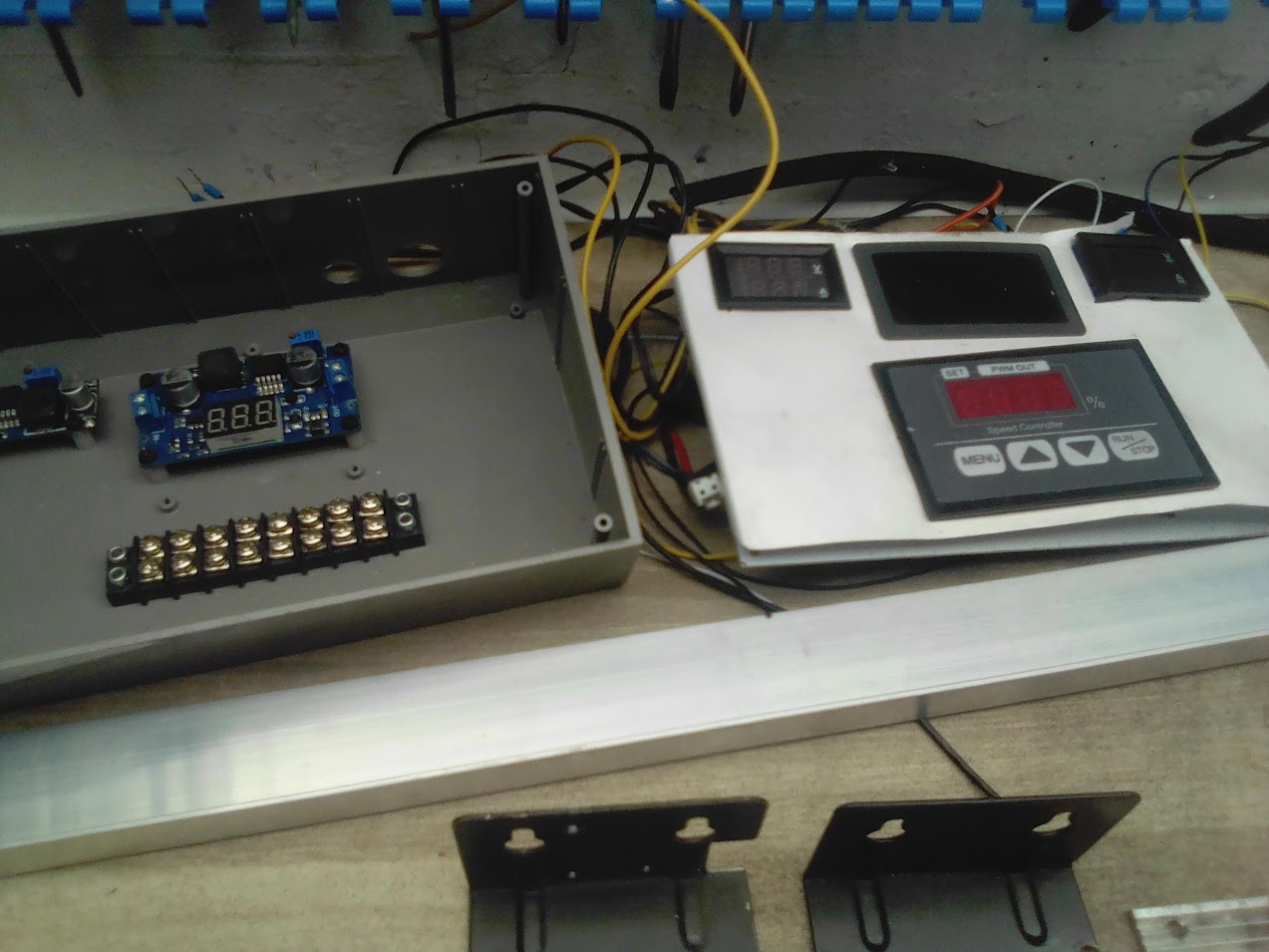

Ivm andere voedingspannig en andere perikelen: hele elektro opnieuw!



[CobaltBlue]

Ondertussen juiste motorbeugel gemaakt en gemonteerd.
Beugel kan netjes schuiven zodat ik kan kiezen tussen z30/z60 en z25/60 en riemspannning kan afstellen.


Zoal al vermeld: de elektro op de schop!

Enigste is eigenlijk een hogere voedingspannig voor de PWM motor driver.
Zit nu op zo'n 35V, wil ri 50V!
Dit doe ik uiteindelijk dmv een andere DC-DC-UP-convertor!

DC-input: 8.5V-50V
DC-output 10V-60V
Max-stroom: meer dan genoeg...



[CobaltBlue]

Hoi hoi!

De nieuwe 'elektro' set up!
ff testen:

Doei.



[CobaltBlue]

Even bezig geweest.
Bedieningspaneel is klaar.
Boeltje draait.

Alleen nog mechanisch de boel finetunen!



[CobaltBlue]

.



[CobaltBlue]

Machientje draait al best leuk. Ben echt verstel;d van het resultaat!

Gewoon ene beetje spelen, wennen met diverse materialen etc etc!

Het trillen komt door de camera zelf;



[CobaltBlue]

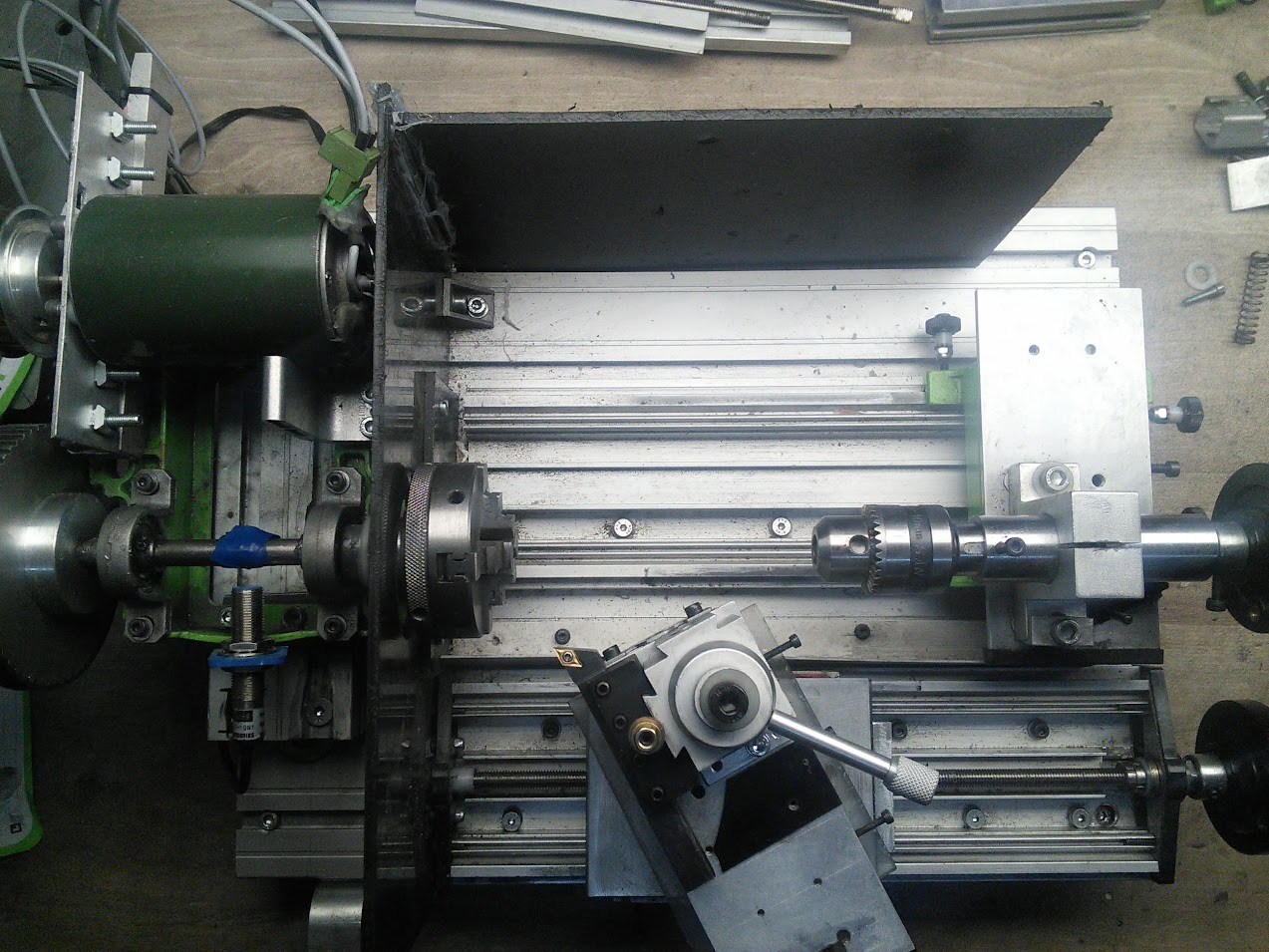

Ondertussen kan ik ook conisch draaien.

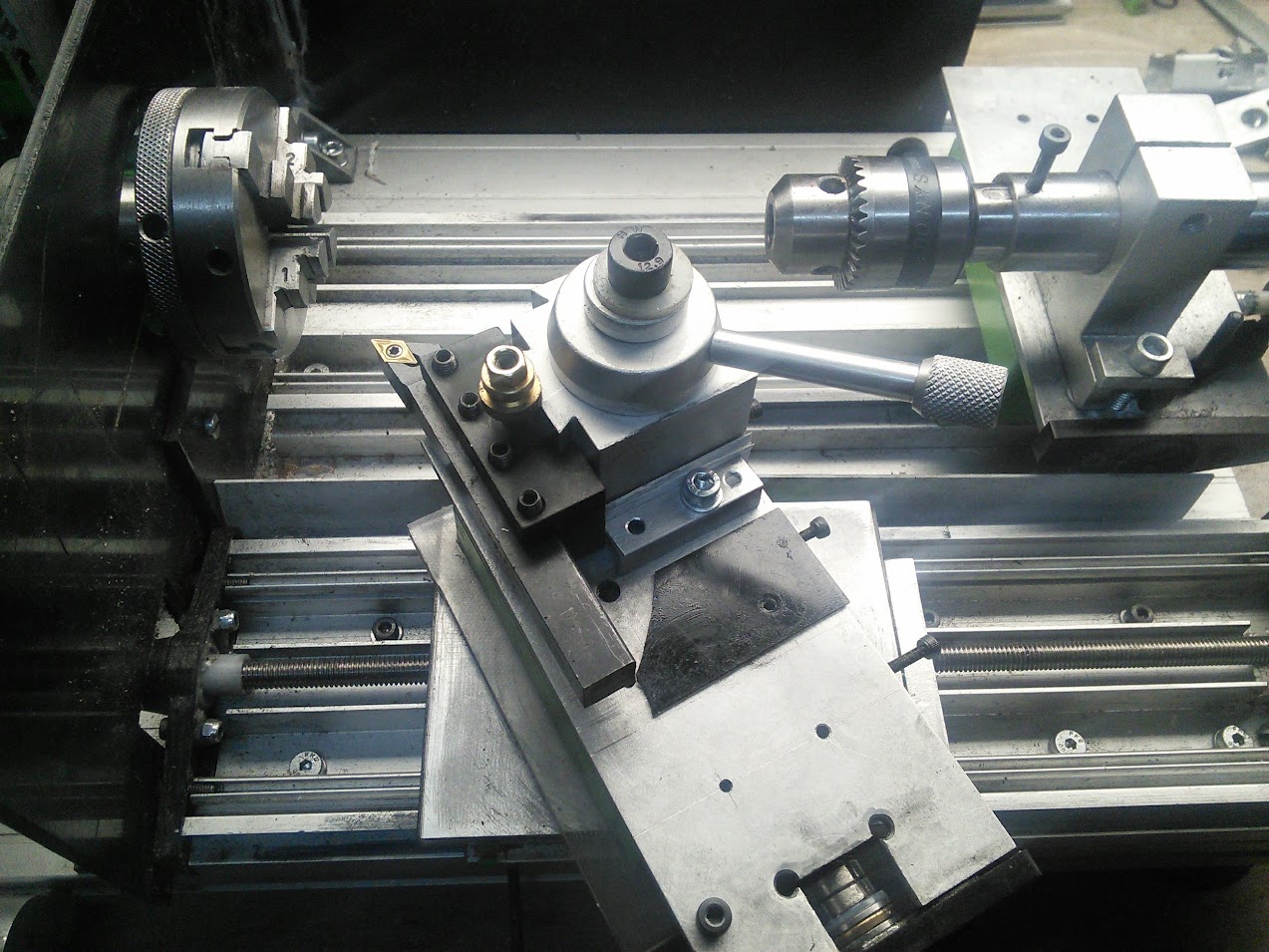

Ook een quicktoolchange toolpost aangeschaft.



[CobaltBlue]

Sinds kort weer aan de hobby en voornamelijk bezig met 'gereedschap'!

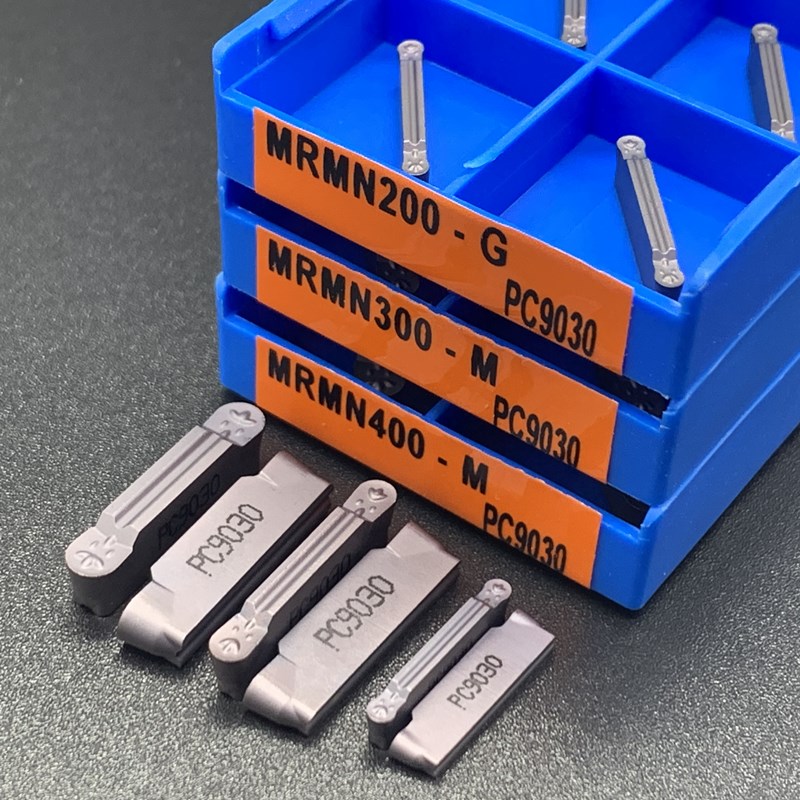

De draaibank doet het erg leuk. Heb wat van dit soort inserts besteld om ronde inkepingen te kunnen draaien:

Diameter 2mm. Om O-ringen te platsen van 1.9mm, setje besteld:

VERDER:


Mijn kolomboor krijgt een XY-tafeltje met een kleine preciesi werkstukklem.
De XY-tafel is weer dezelfde goedkope versie. Voor ene paar euro zitten er nu een mooie handwielen op.
En de boel netjes 'ingelagerd' dmv axiaallagertjes. De spindelmoer vervangen door zelfbouwmoer.
Deze lagertjes en moer zorgen vervolgens dat boel nagenoeg spelingvrij!
Op de X- en Y-bewegingen komen 2 simpele schuifmaten.



[CobaltBlue]

Als de boel 'staat' dan weer lekker verder met de truck etc!
