    Weinig tijd, maar toch (met veel plezier) wat verder.

    Een paar plaatjes van 'hoe ik het doe'.

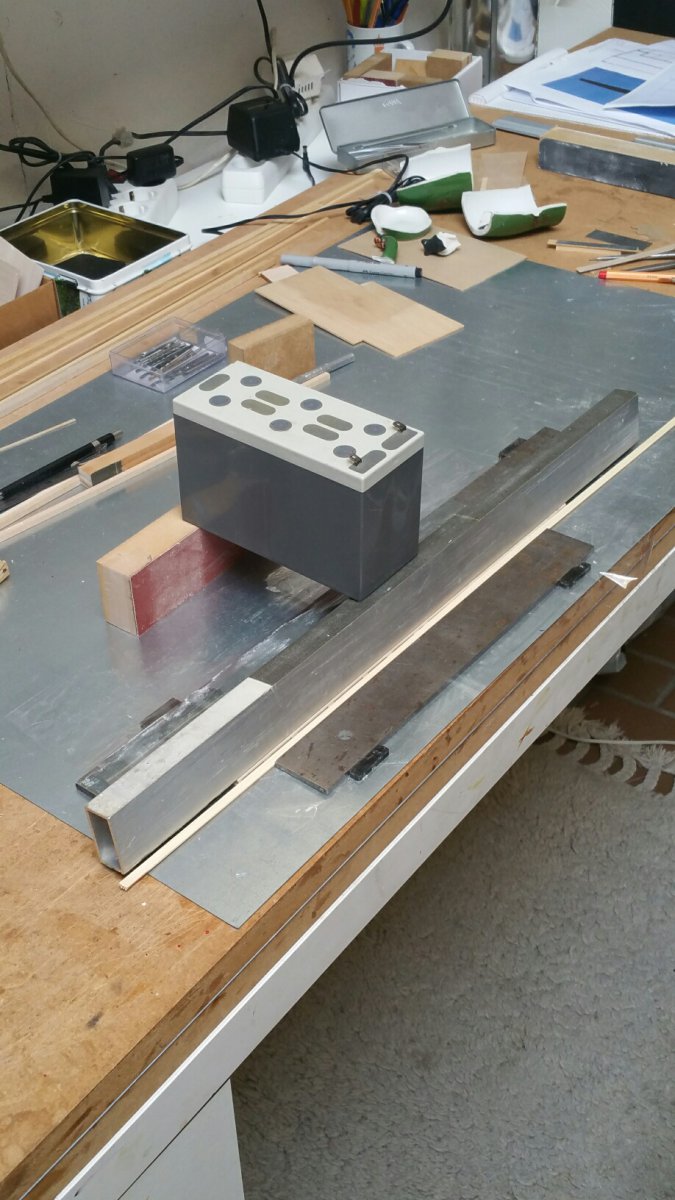

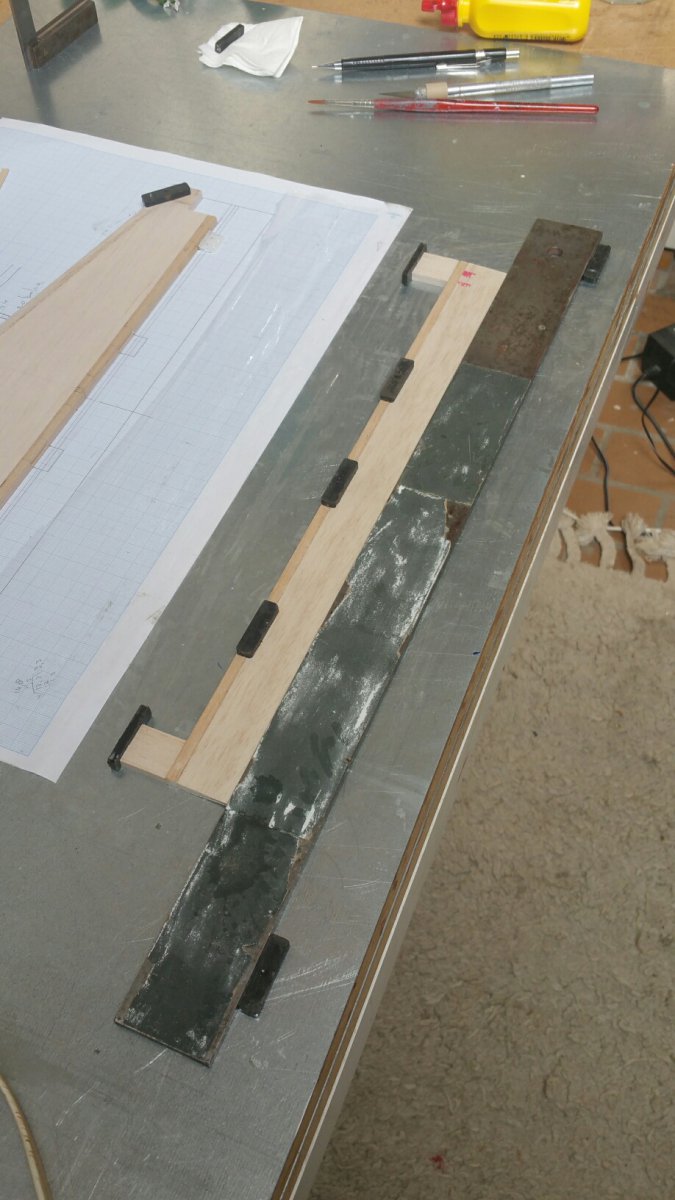

    Over de volle lengte de beplanking van het hoogteroer aandrukken . . .



    Hoe heten die contradingetjes die zorgen voor een soort balancering van de krachten?

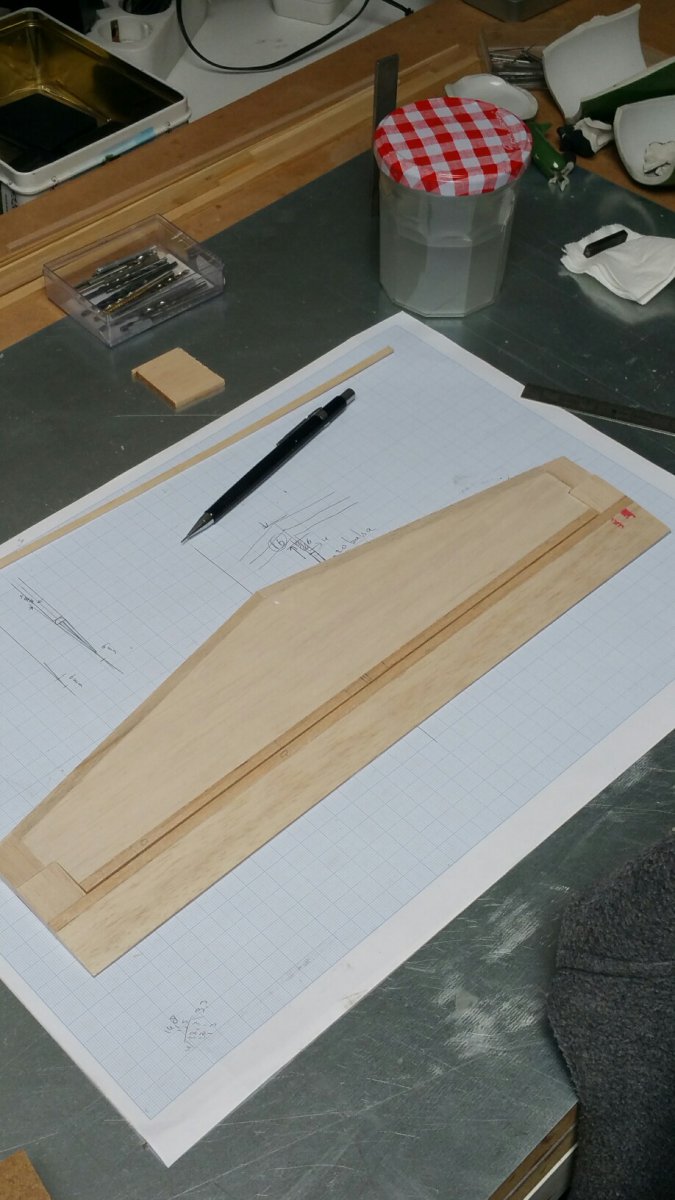

    Zaakje beetje schuren en dan is dit voorlopig klaar.

    Eerst verder met de vleugel.

    Ja GJ: NACA 2412!


    jan.

    H.B.Busking vindt dit leuk.
  2. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    2.847
    Locatie:
    Den Haag
    D.m.v. gewicht heet het statische balans, d.m.v. oppervlak heet het dynamische balans. Bedoel je dat?

  3. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.885
    Locatie:
    groningen
    Ja.

    Weet niet wat het hier is, maar het ziet er sowieso altijd cool uit, vind ik. :)


    jan.

  4. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    2.847
    Locatie:
    Den Haag
    Die vlakken voor de scharnierlijn zijn dynamische balans.
    Dynamische balans dient om de druk op het roer te verlichten, statische balans dient om flutter tegen te gaan ... als ik het goed heb.

  5. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    4.917
    Locatie:
    Hell
    Mooi voorbeeld statische balans.
    [​IMG]

    "Dat malle diehoekige ding" op V-staart van de Fouga Magister.

    Henri Kaper vindt dit leuk.
  6. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.885
    Locatie:
    groningen
    Gaat dat 'ding' dwars door het stabilo heen? :eek:


    jan.

  7. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    4.917
    Locatie:
    Hell
  8. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.538
    Locatie:
    Oordegem
    Er is NIKS maar dan ook NIKS mal aan een Fouga :D

    [​IMG]

    H.B.Busking vindt dit leuk.
  9. Mr. Tucano

    Mr. Tucano

    Lid geworden:
    17 apr 2008
    Berichten:
    316
    Locatie:
    België
    Ik kan dries_neyrinck alleen maar bijtreden, en de laatste foto in de juiste kleur :beer:
    Sorry hoor kon ik effe niet laten,.. Fouga een buitegewoon gave kist.

  10. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.885
    Locatie:
    groningen
    Maar, op post # 445 zit 'ie aan de ene kant aan de bovenkant en aan de andere aan de onderkant.

    Of is het gewicht zo groot (of zo vormgegeven) dat 'ie er helemaal van boven tot onder doorheen loopt?


    jan.

  11. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.885
    Locatie:
    groningen
    Niks spannends, maar (op definitief in vorm schuren na) klaar.


    Misschien hier of daar nog 'n tiende mm finetunen, maar verder is 'ie af. :)

    Ben er erg blij mee (een kinderhand etc.etc.)
    Vleugels! :banana:


    jan.

    H.B.Busking vindt dit leuk.
  12. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    4.917
    Locatie:
    Hell
    Fouga Magister fighter jet, rear view. Note tail wing elevator mass balance stabilizers, which reduce/eliminate flutter vibration.
    https://www.diverkevin.com/Adventur...15/Adventures-Club-of-Los-Angeles/i-qMc9nkB/A

  13. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.885
    Locatie:
    groningen
    Voor wie denkt: gebeurt er wel wat?

    Nee. :(

    Afgelopen dagen twee Canadezen (verre familie) over de vloer gehad en dan kom je dus nergens aan toe.

    Die zijn vanochtend met de fiets naar Bulgarije vertrokken, dus dat geeft weer ruimte.

    Vanavond diploma-uitreiking, morgenavond laatste schooldag/avond zoonlief, maar dan, ooit . . .


    jan.

  14. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.885
    Locatie:
    groningen
    Zo, de rust begint weder te keren.

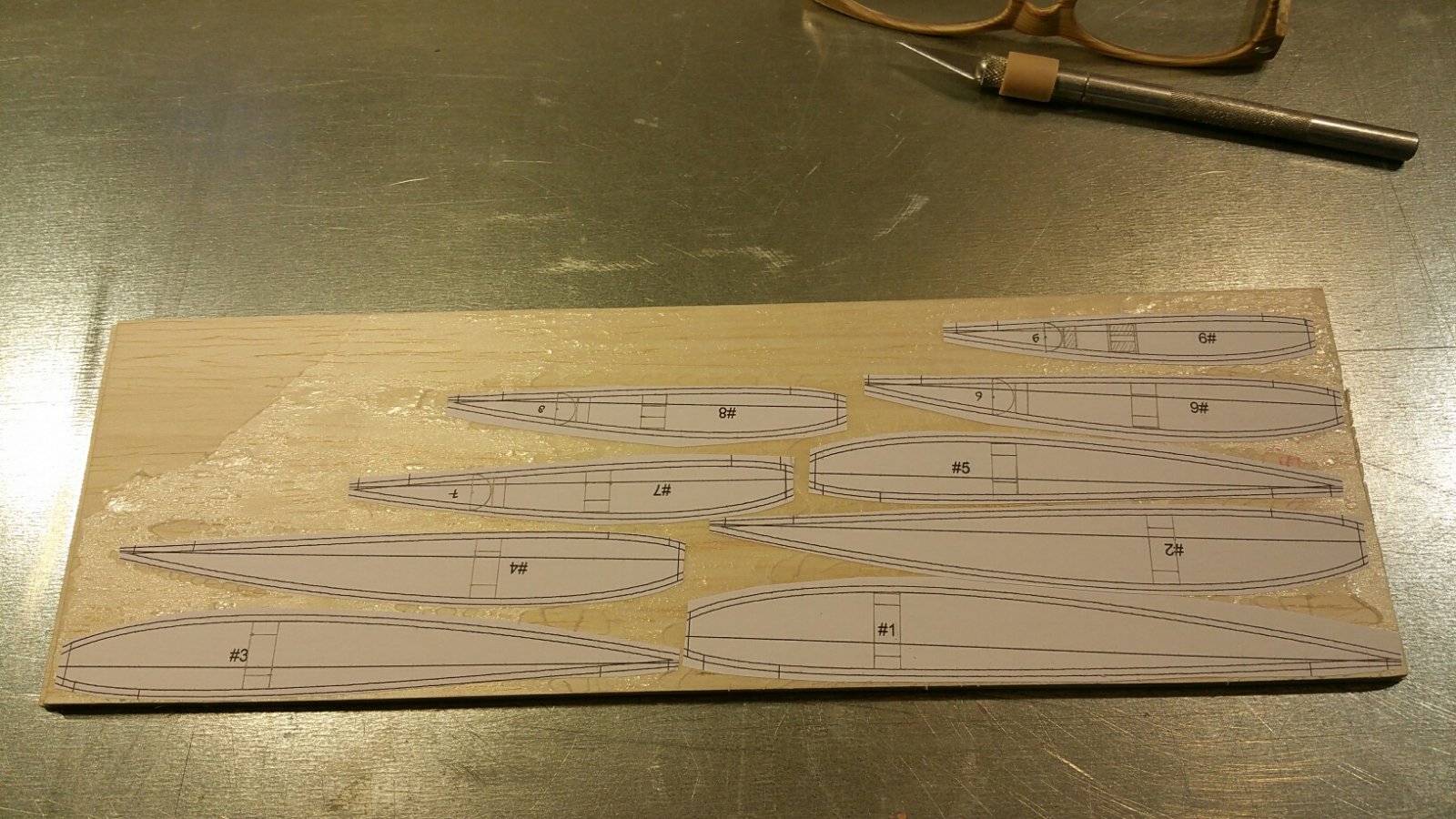

    Ribjes getekend (neuslijst van de aileron ontbreekt nog).



    En met Guddy heb ik twee lagen, dus we hebben van alle ribben er gelijk twee.


    Heel licht 2,5 mm balsa; vind ik prettig.

    Opbouw van de vleugel: eerst de hoofdligger, dan van achter naar voren!

    Komt dat zien.


    jan.

    H.B.Busking vindt dit leuk.
  15. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.123
    Locatie:
    Uithoorn
    Jan, misschien weet je dit al maar als het door een laserprinter geprint is dan kan je de inkt overbrengen op het hout door er een hete strijkbout op te zetten.
    Dus het papier met de geprinte kant op het hout en dan met een hete bout er overheen.
    De inkt gaat dan over op het hout.
    Ik weet niet of het ook bij een inktjet werkt, ik heb een laserprinter thuis,

    Hier zie je het bij mijn laatste projectje.

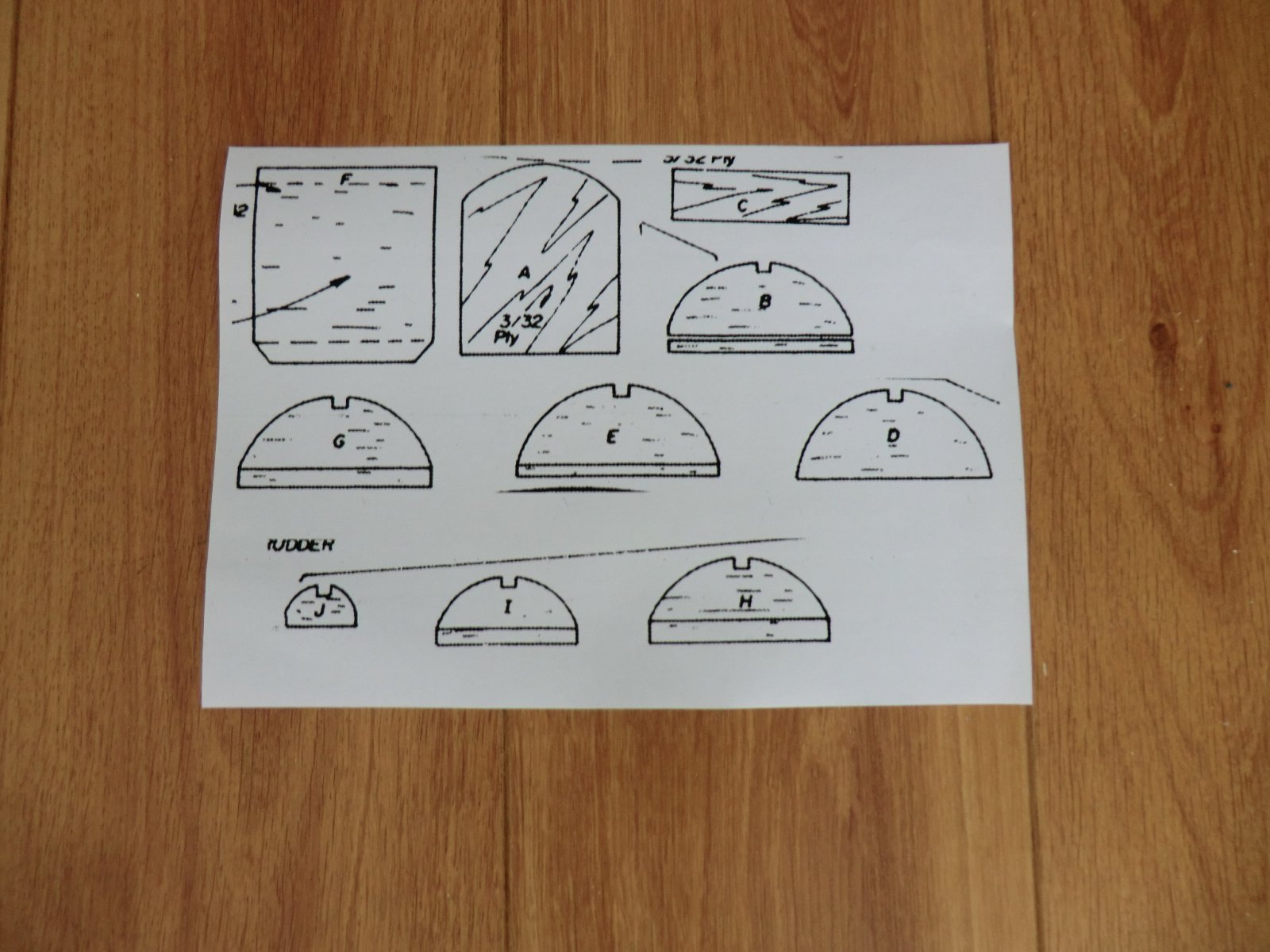

    Het papier.

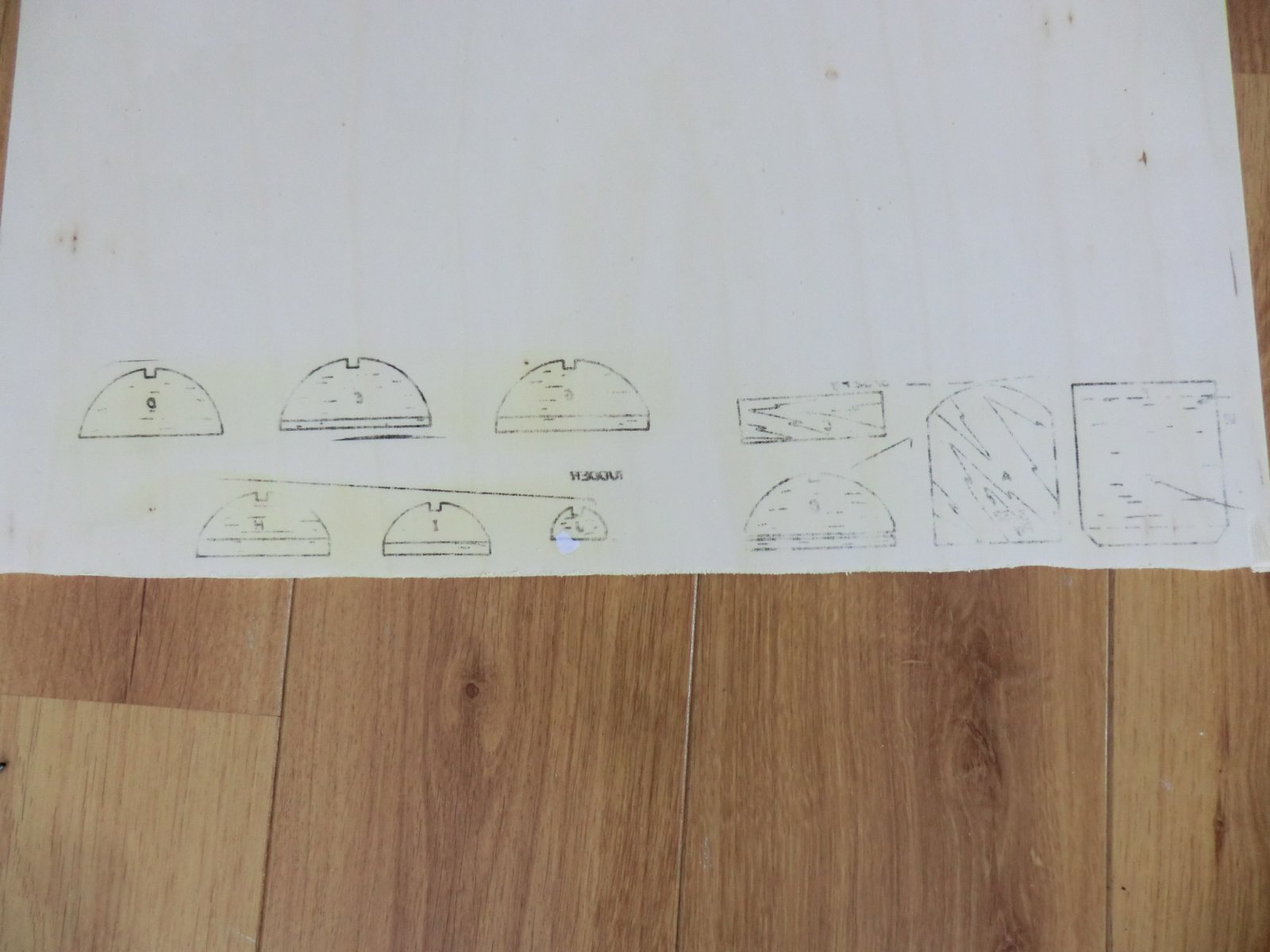

    En met de foliebout overgezet op het triplex.

    Voordeel... het hout is helemaal schoon, dus geen papier en bij het zagen of snijden wil het papier wel eens loskomen, dat kan nu niet.

    GJ

  16. Ernst Grundmann

    Ernst Grundmann Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    11.533
    Locatie:
    Woerden
    Dit werkt niet met een inktjet printer, helaas. Dat komt doordat een laserprinter niet met inkt werkt maar met toner. Toner is een mengsel van pigment en een soort van bindmiddel. Dit mengsel is tot een heel erg fijn poeder vermalen. Dat wordt met een slim systeem op het papier aangebracht in de vorm van wat je printen wil. Daarna gaat het papier met die toner er op tussen twee rollen door. De ene rol is van staal en wordt verhit, de tweede rol (aandrukrol) is meestal bekleed met een soort siliconenrubber. De hitte smelt het bindmiddel vast op het papier waardoor de afdruk permanent wordt.
    Als je het op het hout legt en er met een hete strijkbout overheen gaat smelt je dat bindmiddel weer en door de druk breng je een deel over op het hout.
    De inkt van een inktjet printer kan je niet smelten en overbrengen op het hout dus hierbij werkt dit niet.

  17. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    2.847
    Locatie:
    Den Haag
    Met Gudy kleeffilm gebeurd dat niet.

  18. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.123
    Locatie:
    Uithoorn
    Ik ken Gudy niet en een boutje en de printer staan altijd klaar.
    En Ernst, ik heb destijds juist een laserprinter genomen om pcb layouts op een transparant te kunnen printen.
    En door die toner heeft het ook het voordeel dat ik het in modelbouw kan gebruiken.
    En elke bouwtekening is ook geprint met een laserprinter dus je kan het bij elke bouwtekening doen en hoef je niet te gaan knippen in de tekening.

    GJ

  19. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.885
    Locatie:
    groningen
    Met weinig moeite heb ik perfecte ribbetjes!

    Zagen en schuren is begonnen, komt goed.

    Zit ondertussen naar het RDS-gebeuren te kijken; vind dat toch wel wat hebben.

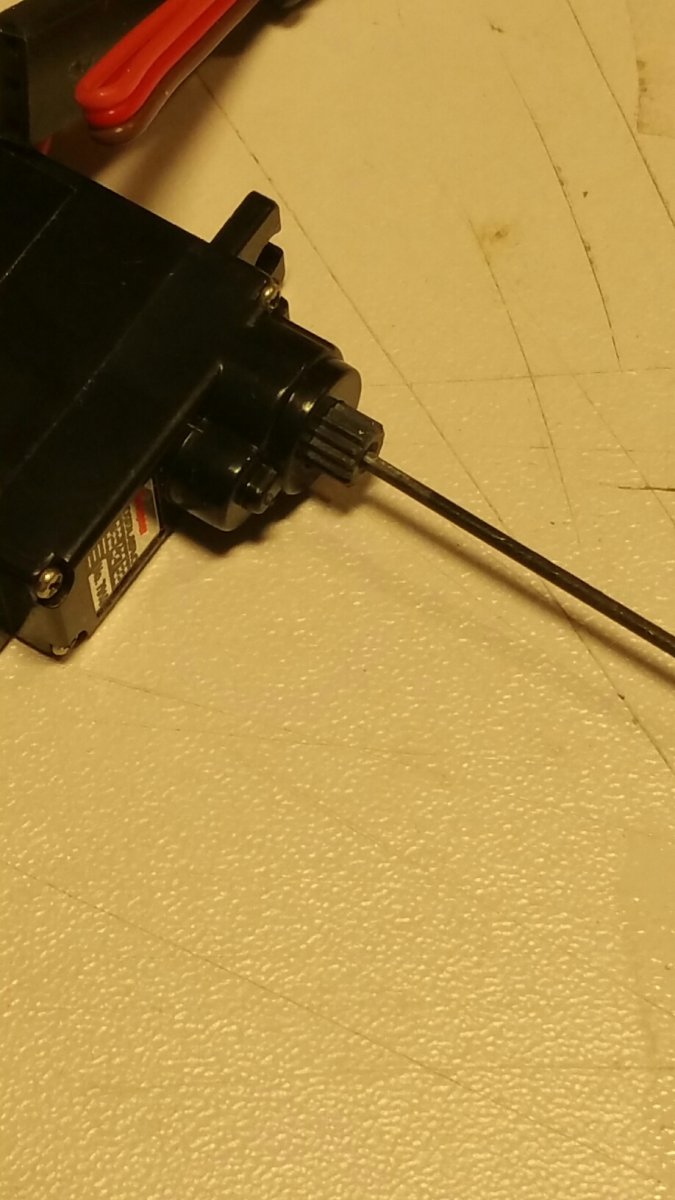

    Ik heb deze servo's (Graupner), en dit kan.


    Allemaal buisjes is buisjes gaan lijmen.

    Maar, is het onderstaande ook haalbaar?

    Uitgaande as uitboren naar 1,5 mm, twee gaatjes boren in de zijkant van de uitgaande as (tussen de vertanding door), beetje draad tappen, en dan de as van het RDS (1,5 mm) met twee m1-boutjes fixeren?




    (Dit zomaar een carbon staafje.)

    Is dat spijkerhard materiaal, die uitgaande as?

    Of kom ik daar met een goed metaalboortje wel doorheen?

    As zover uitboren dat het asje klemt, en dan lijmen, zou ook nog kunnen.


    jan.
