    Bijna de lopende projecten klaar dus tijd om de volgende projecten voor te bereiden. Ik heb een tijd gezocht en drie kisten gekozen om te gaan bouwen. Het zijn drie jagers, de Fokker V.23 uit WWI en de Fokker D.23 en De Schelde S.21 uit WWII. De beide Fokkers zijn gebouwd en hebben gevlogen, maar zijn niet in productie gegaan. De Schelde is niet verder gekomen dan een prototype welke nooit gevlogen heeft. Van deze kisten ga ik de bouwtekeningen zelf maken. Wat afbeeldingen:

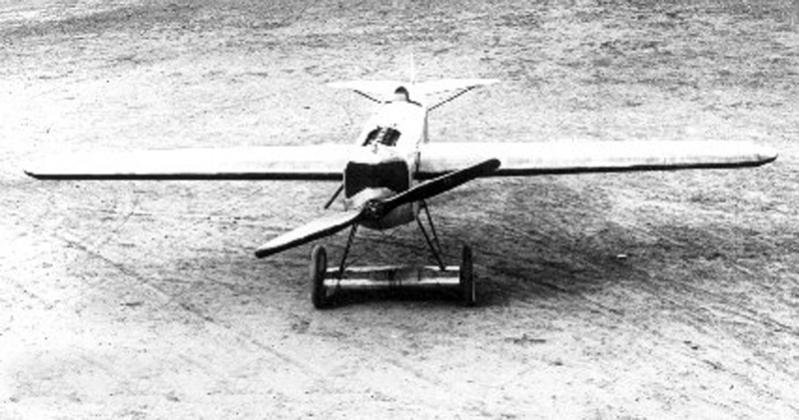

    De Fokker V.23

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

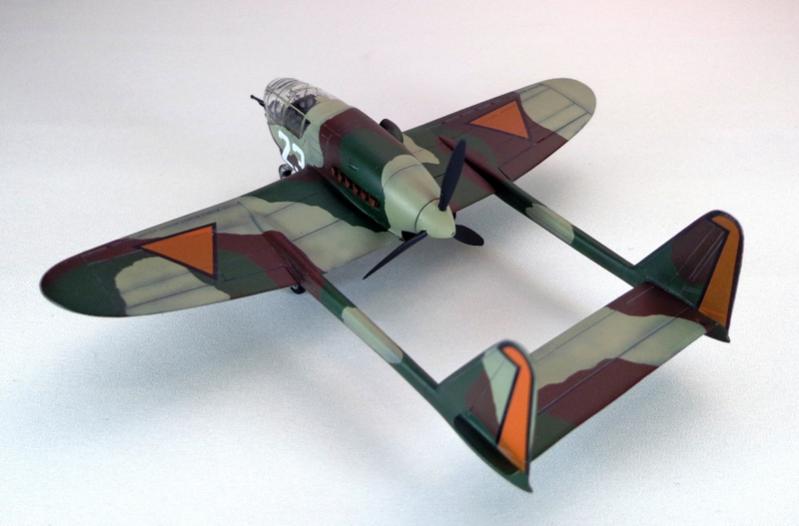

    De Fokker D.23

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    De De Schelde S.21

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Groeten, Ramses

    Laatst bewerkt door een moderator: 17 nov 2015
    Santman vindt dit leuk.
  2. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.821
    leuk de d23 ben ik al mee bezich in 1/4
    ik heb daar best wat info over bij elkaar gezocht
    welke schaal ga jij doen

  3. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    .
    Ik heb van Teus een goed bruikbare tekening in goede resolutie gekregen welke ik kan gebruiken voor de D.23 en ik heb een 3-view van internet gedownload voor de V.23, helaas geen hoge resolutie of kwaliteit maar wel bruikbaar. Ik ga eerst de bouwtekening maken van de V.23 en heb inmiddels het 3D-model bijna klaar. Wat beelden:

    Eerst de 3-view overgetrokken en basisinformatie v.w.b. afmetingen erbij:

    [​IMG]

    Dan constructie bedenken en naar 3D omzetten:

    [​IMG]

    Bovenaanzicht:

    [​IMG]

    Zijaanzicht:

    [​IMG]

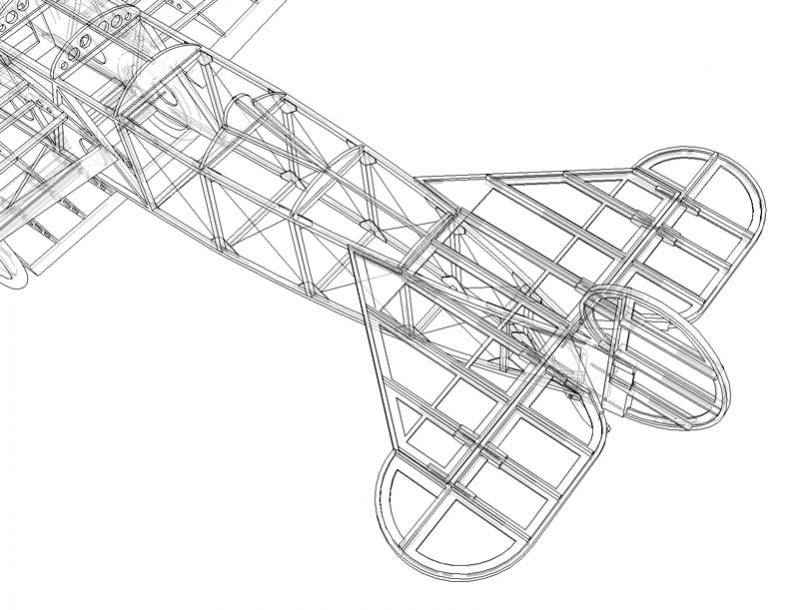

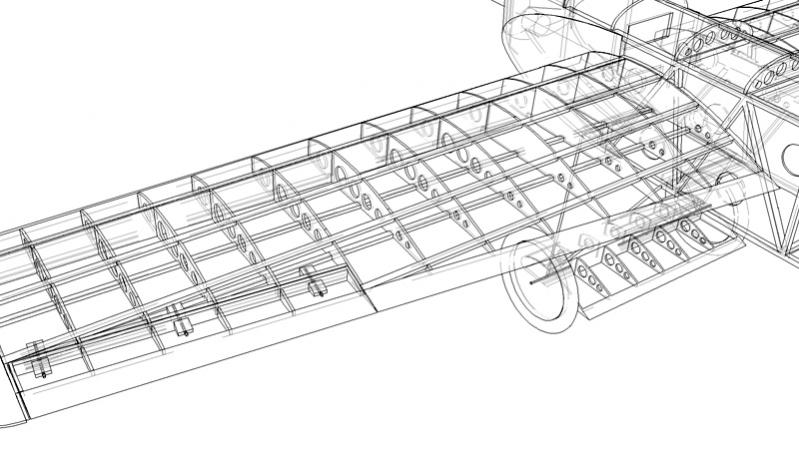

    3D-Model lijnen:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Uitsnedes:

    [​IMG]

    [​IMG]

    [​IMG]

    3D-Model solids:

    [​IMG]

    [​IMG]

    De onderdelen voor de 2D tekening:

    [​IMG]

    Render:

    [​IMG]

    Groeten, Ramses

    Laatst bewerkt door een moderator: 17 nov 2015
  4. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    Hoi Jeroen,

    Ik wist niet dat je ook met een D.23 bezig was. Schaal weet ik nog niet, ik ga eerst de V.23 tekeningen afmaken en dan beginnen met de D.23. Als je informatie wilt delen van de D.23 heel graag!!

    Groeten, Ramses

  5. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.234
    Locatie:
    Haarlem
    Hallo Ramses,

    Leuke kist!
    Romp grotendeels van de Fokker DVII en daarop een middenvleugel.
    Simpel doch geniaal. Mooi ontwerp.
    Mooie tekeningen reeds gemaakt door je.

    Gaan we volgen :D

    Groeten, Ralf

  6. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.779
    Locatie:
    Oostvoorne
    GAAF !! waar heb je het tekenwerk mee gedaan? het ziet er prachtig uit.

    Mvg,

    Bart

  7. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    Hoi Ralf,

    Bedankt! De romp lijkt inderdaad erg op een DVII romp, maar is toch bijna helemaal anders. Alleen het neusgedeelte waar de Mercedes onder zit is bijna hetzelfde als bij een DVII. De constructie van de romp is anders dan van de DVII, de cockpit zit verder naar achteren en zo is alles eigenlijk net anders dan bij de DVII. Ik ben daarom ook niet van een DVII romp uitgegaan maar heb deze romp over de 3-view van de V.23 geconstrueerd.
    De vleugel van de V.23 is een vrijdragende vleugel zoals bij de DVIII en is bij het 1:1 exemplaar geheel met triplex bekleed. De kist heeft een heel moderne uitstraling voor een jager uit WWI vind ik.

    Groeten, Ramses

  8. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    Thanks Bart! :D Ik heb dit met Nemetscheck Allplan BIM 2013 getekend. Dat tekenprogramma is eigenlijk ontwikkeld voor architectuur en ik tekende daarmee voor m`n werk, maar dit gaat er ook prima mee. Alleen dubbelkrom is lastig... daarom wil ik Rhino3D ook eens gaan proberen

    Wat van m`n werk, ook met Allplan getekend, een ontwerp voor een brug:

    [​IMG]

    en een ontwerp voor een kantoortoren:

    [​IMG]

    Groeten, Ramses

    Laatst bewerkt: 15 mei 2014
  9. Ton van Munsteren

    Ton van Munsteren The First Aviators Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    5.058
    Locatie:
    Dordrecht
    Ramses,

    Dat ziet er zeker goed uit.

    Prima keuze trouwens heb beide kisten op mijn lijstje staan van ooit nog te doen.

    Zo gelijk een abo kan ik dit verslag mooi volgen , dus laat maar komen die plaatjes.

    Ton

  10. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.412
    Locatie:
    nuenen
    Geweldig ramses!
    Mooie kist toch ook die v23.

  11. scaleflying4life

    scaleflying4life

    Lid geworden:
    24 nov 2007
    Berichten:
    685
    Locatie:
    waar de A15 eindigd in t oosten
    Goed bezig!

    Hey Ramses ,


    Leuk de fokker D.23!
    Het revolutionaire ontwerp van fokker wat helaas ´niet genoeg tijd meer had´
    Om uit te groeien tot een mooie probleemloze jager!

    Ga het zeker volgen enne als de fokker klaar is eens een foto sessie maken met zn broertje de D.21?

    Greets pascal

  12. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    2.975
    Locatie:
    Den Haag
    Zeg Ramses ... wordt jij niet vreselijk moe van jezelf? ;)

  13. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    .
    @ Ton, Femmo en Pascal: Bedankt! :D

    Als jullie het maar niet worden... ;)


    Groeten, Ramses

  14. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    .
    Informatie over beide kisten is trouwens meer dan welkom, dus als iemand nog iets heeft liggen hoor ik dat graag!

    Groeten, Ramses

  15. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    .
    Ik vond dit filmpje op internet:



    Vliegt prima met het (in verhouding) hele kleine richtingroertje! ;)

    Groeten, Ramses

    Laatst bewerkt door een moderator: 13 nov 2015
  16. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    .
    Op de website van een museum in de USA vond ik deze foto`s in hoge resolutie van de D.23

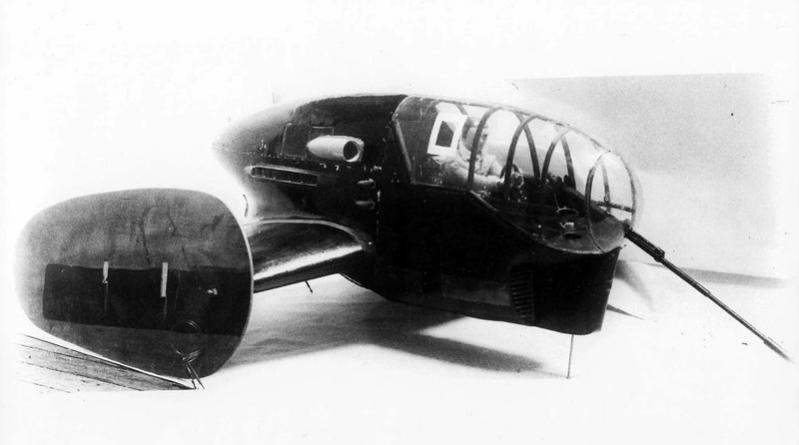

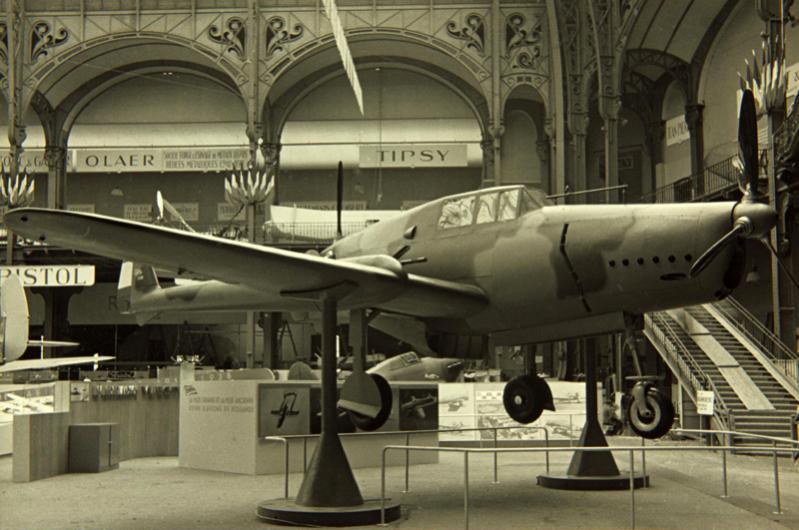

    De mock-up van de D.23 tijdens de luchtvaartsalon:

    [​IMG]

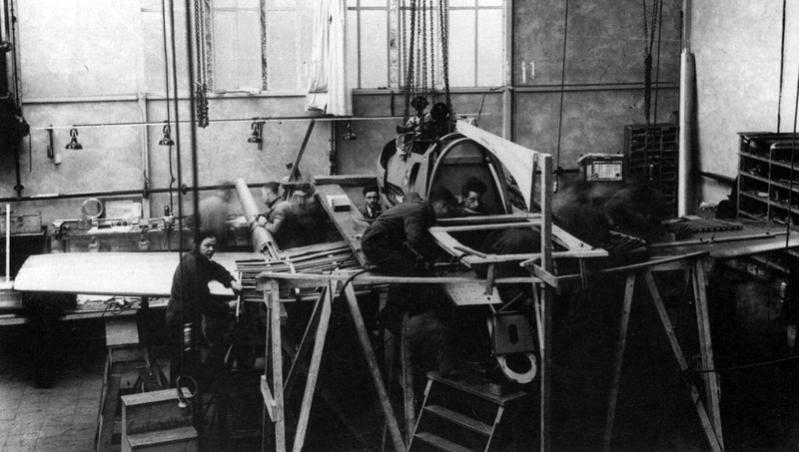

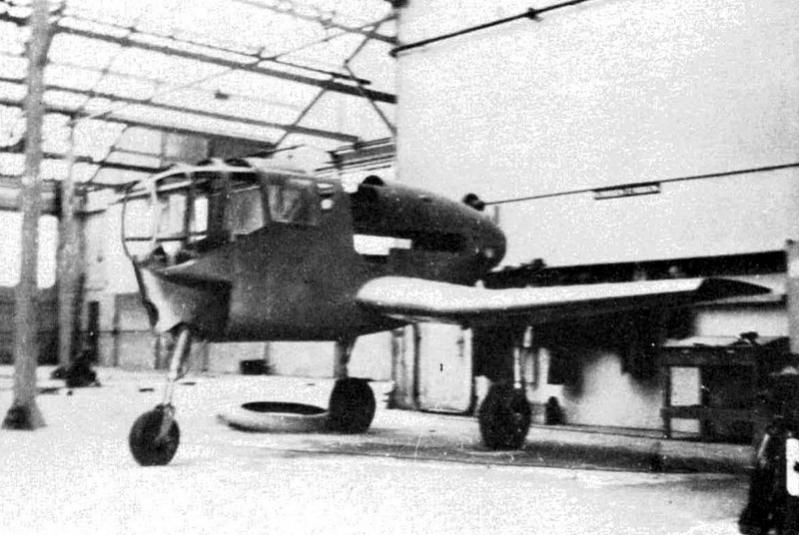

    Constructiefoto:

    [​IMG]

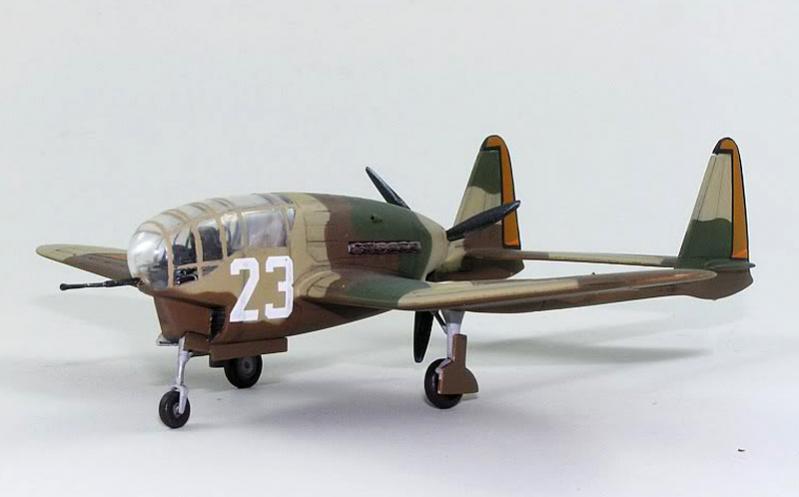

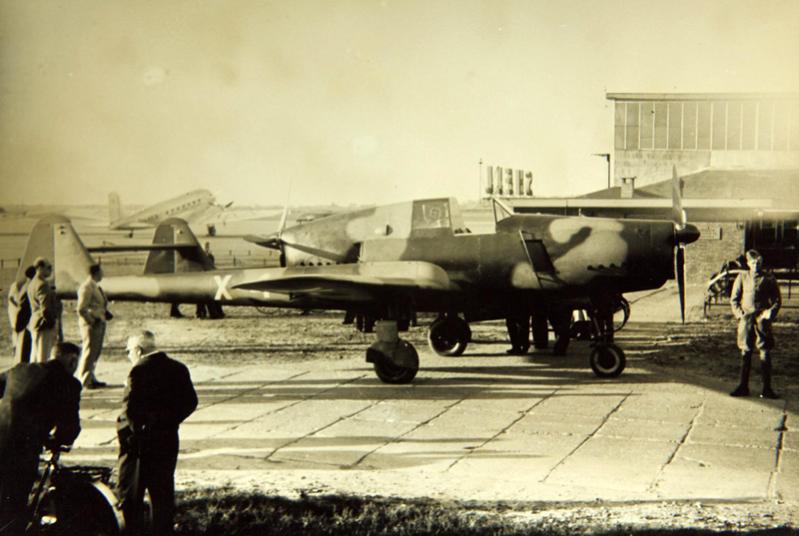

    Het prototype, de X-4:

    [​IMG]

    [​IMG]

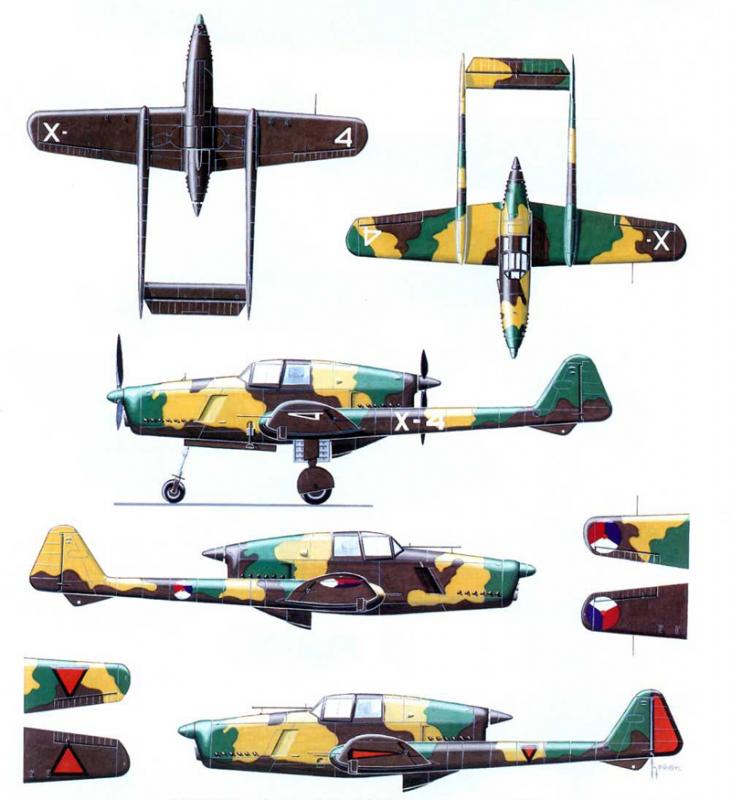

    Artist impressions:

    [​IMG]

    [​IMG]

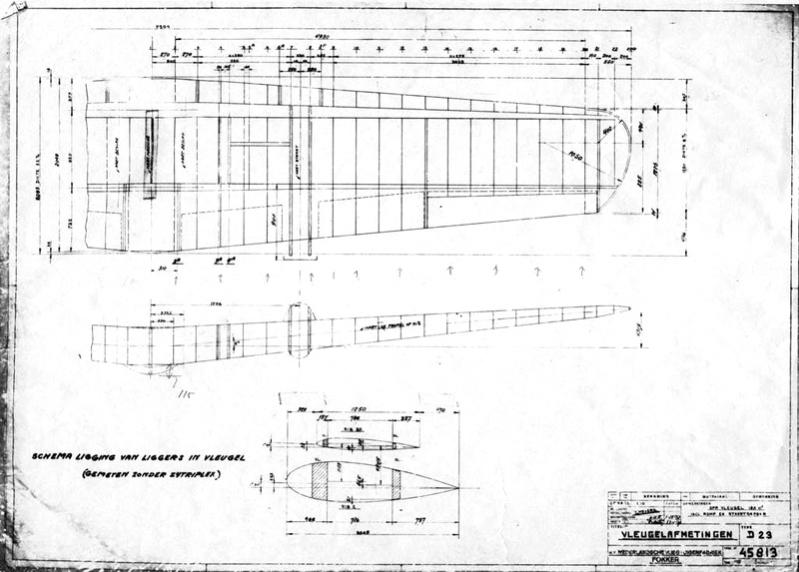

    En op een andere site vond ik deze twee fabriekstekeningen:

    [​IMG]

    [​IMG]

    Als iemand meer foto`s in hoge resolutie of tekeningen heeft van de D.23 hoor ik dat graag!

    Groeten, Ramses

    Laatst bewerkt door een moderator: 17 nov 2015
  17. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.412
    Locatie:
    nuenen
    Oei, gaaf!

  18. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.779
    Locatie:
    Oostvoorne
    Erg gafe kist Ramses. En als je er weer zo'n prachtig verslag van maakt word een stuk Nederlandse luchtvaartgeschiedenis weer even in de spotlicht gezet ;)

    Mvg,

    Bart

  19. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    .
    Thanks!

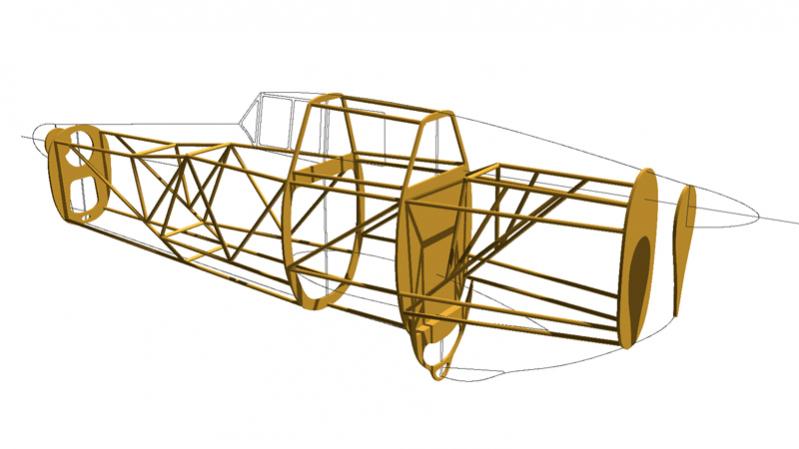

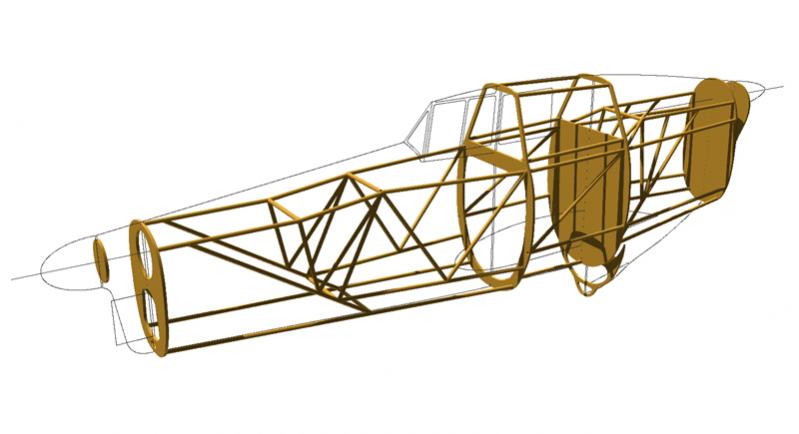

    Begonnen met het 3D-model van de Fokker D.23. Ik ga eerst de constructie tekenen zoals het in de 1:1 kist zit, daarna ga ik het 3D-model geschikt maken voor een bouwtekening voor een rc-model.

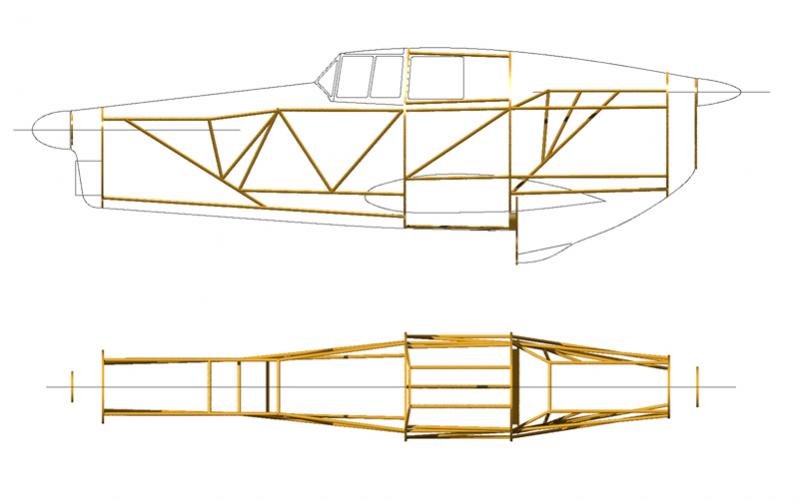

    Zij- en bovenaanzicht:

    [​IMG]

    'schuin' aanzichten:

    [​IMG]
    [​IMG]

    Het 3D-model geeft deze voor- en achteraanzicht:

    [​IMG]

    Groeten, Ramses

    Laatst bewerkt door een moderator: 17 nov 2015
  20. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.779
    Locatie:
    Oostvoorne
    Wat een prachtig plaatjes Ramses ! gave kist die D23.

    Mvg,

    Bart
