    een draaispoel voltmeter?
    steffe

  3. Ecstacy

    Ecstacy PH-SAM

    Lid geworden:
    28 aug 2013
    Berichten:
    391
    Locatie:
    Groningen
    Helaas fout...

  4. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.335
    Locatie:
    Woerden
    Er zijn diverse winkels waar je dit stukje gereedschap kan kopen, ze zijn alleen niet goedkoop zag ik wel.
    Kijk b.v. eens HIER.
    Maar volgens mij kan een "handige harry" zo iets ook zelf maken met een 3D printer. Je kan van die kleine stalen liniaaltjes kopen die je op het plastic kan lijmen. Een paar konische pennetjes door een goede kennis of handige buurman laten draaien of ook met de 3D printer maken.

  5. Ecstacy

    Ecstacy PH-SAM

    Lid geworden:
    28 aug 2013
    Berichten:
    391
    Locatie:
    Groningen
    Ernst, hartelijk dank voor de link en inspiratie! De pennen kun je los kopen en een houder voor een metalen liniaal is met mijn 3D printer zo gemaakt... :thumbsup:

  6. steffe

    steffe

    Lid geworden:
    20 dec 2004
    Berichten:
    1.479
    Locatie:
    Belgie
    dag ecstacy

    dan zal het een isolatie weerstandsmeting zijn (om hoge weerstanden te meten - zoals isolatie weerstand- is er een hoge spanning nodig (via een tandwielsysteem en een generator) om toch een redelijke meetstroom te hebben...)

    maar ik zie het verband niet met uw heli's?

  7. Ecstacy

    Ecstacy PH-SAM

    Lid geworden:
    28 aug 2013
    Berichten:
    391
    Locatie:
    Groningen

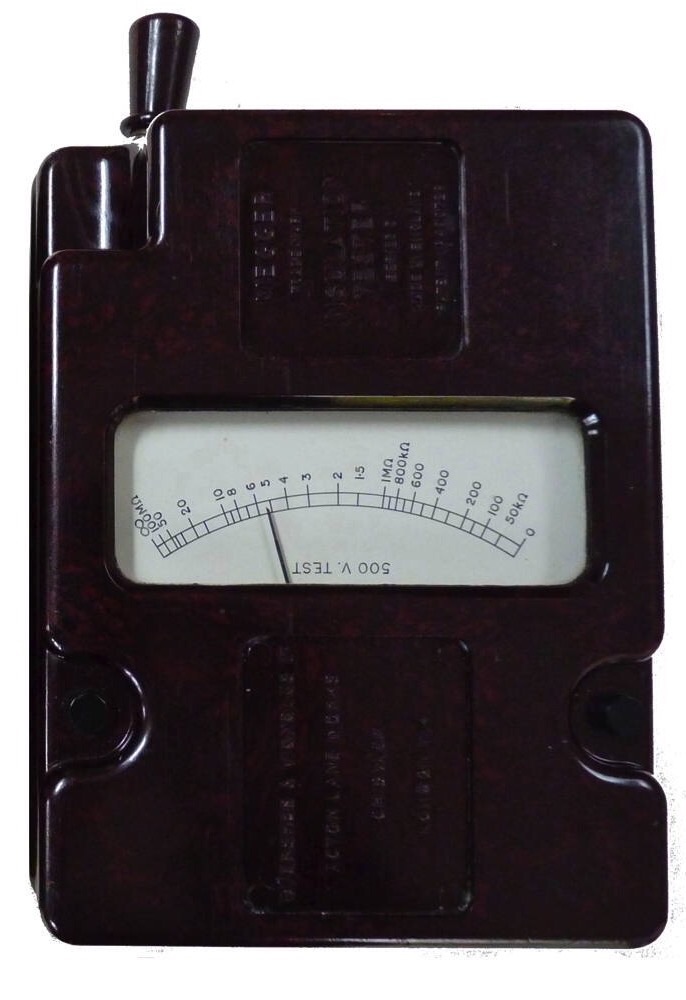

    Correct, het is een Evershed & Vignoles Megger Series 3 500V isolatie tester. Deze "Megger" instrumenten voor het meten van de isolatieweerstand van elektrisch apparatuur waren geïntroduceerd in 1903 door het Brits bedrijf Evershed & Vignoles. image.jpg
    Er is geen verband met mijn heli's, het was gerelateerd aan de post van Ernst Grundmann [https://www.modelbouwforum.nl/threa...deren-instrumenten.95221/page-95#post-3950698]

    Laatst bewerkt: 23 apr 2019
  8. steffe

    steffe

    Lid geworden:
    20 dec 2004
    Berichten:
    1.479
    Locatie:
    Belgie

    aha....door die heli zat ik op een verkeerd spoor......
    ik bedoel......verkeerde landingsbaan


    donderdag plaats ik een nieuw plaatje...
    het staat in een vitrinekast op mijn werk.....

    iedereen nog een prettige avond
    steffe

  9. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
    Heb hier ook zo'n meetinstrument. Compleet met lederen etui. Maar met een klein verschil. De meetspanning is 250 volt.

  10. steffe

    steffe

    Lid geworden:
    20 dec 2004
    Berichten:
    1.479
    Locatie:
    Belgie

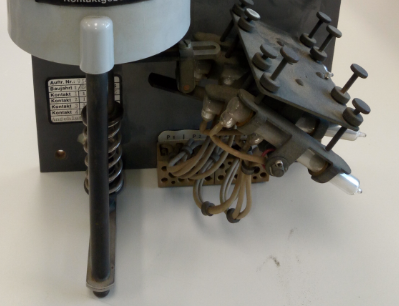

    een nieuwe opgave.....

    een vintage instrument in de vitrinekast in de CCK (Centrale Controle Kamer)
    dit instrument staat graag met de voeten in het water.....maar de rest moet wel in een droge omgeving staan.....
    een paar kengetallen: 80 / -38,9 / 13,6
    materialen: koper en brons...
    dit instrument geeft bevelen naar een installatie..... :)







    ra ra ra......


    Bijgevoegde bestanden:

  11. Ecstacy

    Ecstacy PH-SAM

    Lid geworden:
    28 aug 2013
    Berichten:
    391
    Locatie:
    Groningen

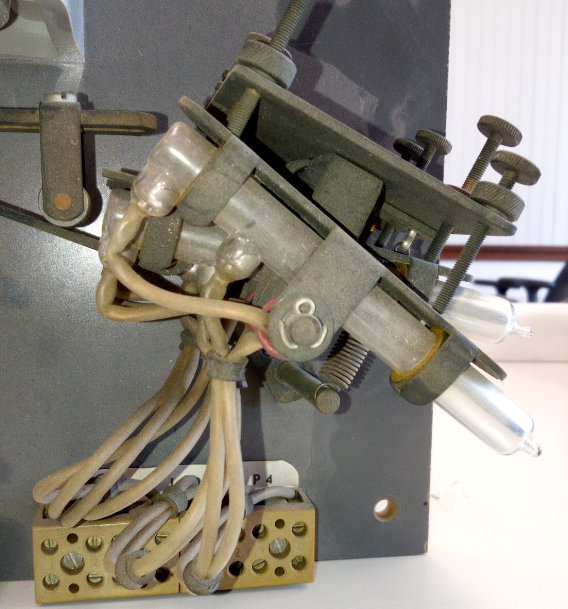

    ... zijn het 4 kwikzilver contacten, de bij een instelbare hoek contact maken (bv. voor een niveau meting)?

    Laatst bewerkt: 25 apr 2019
  12. steffe

    steffe

    Lid geworden:
    20 dec 2004
    Berichten:
    1.479
    Locatie:
    Belgie
    is al juist....

    nu nog de rest.....
    waarvoor wordt dit toestel gebruikt ? toepassing.....

  13. Ecstacy

    Ecstacy PH-SAM

    Lid geworden:
    28 aug 2013
    Berichten:
    391
    Locatie:
    Groningen
    Niveau meting (bv. waterstand)...?

  14. steffe

    steffe

    Lid geworden:
    20 dec 2004
    Berichten:
    1.479
    Locatie:
    Belgie
    helemaal juist :) :) :)

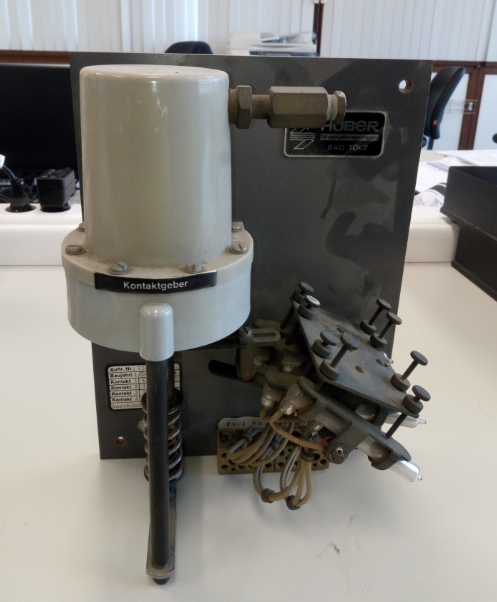

    het is een ouderwetse contactgever
    bij stijgende waterstand wordt er een tuimelaar gedraaid waardoor de kwik contacten worden gedraaid.....hierdoor wordt er een elektrisch contact gemaakt om een relais aan te trekken


    en de nieuwe opdracht is voor....

    Ecstacy

  15. Ecstacy

    Ecstacy PH-SAM

    Lid geworden:
    28 aug 2013
    Berichten:
    391
    Locatie:
    Groningen
    Makkie! :yes:
    Nu moet ik een moeilijke opdracht bedenken... :weetnie:

  16. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.332
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Controlekamer van wat?

  17. Ecstacy

    Ecstacy PH-SAM

    Lid geworden:
    28 aug 2013
    Berichten:
    391
    Locatie:
    Groningen
    Een nieuw opgave:
    Wat is dit en waarvoor wordt het gebruikt? :weetnie:

  18. steffe

    steffe

    Lid geworden:
    20 dec 2004
    Berichten:
    1.479
    Locatie:
    Belgie

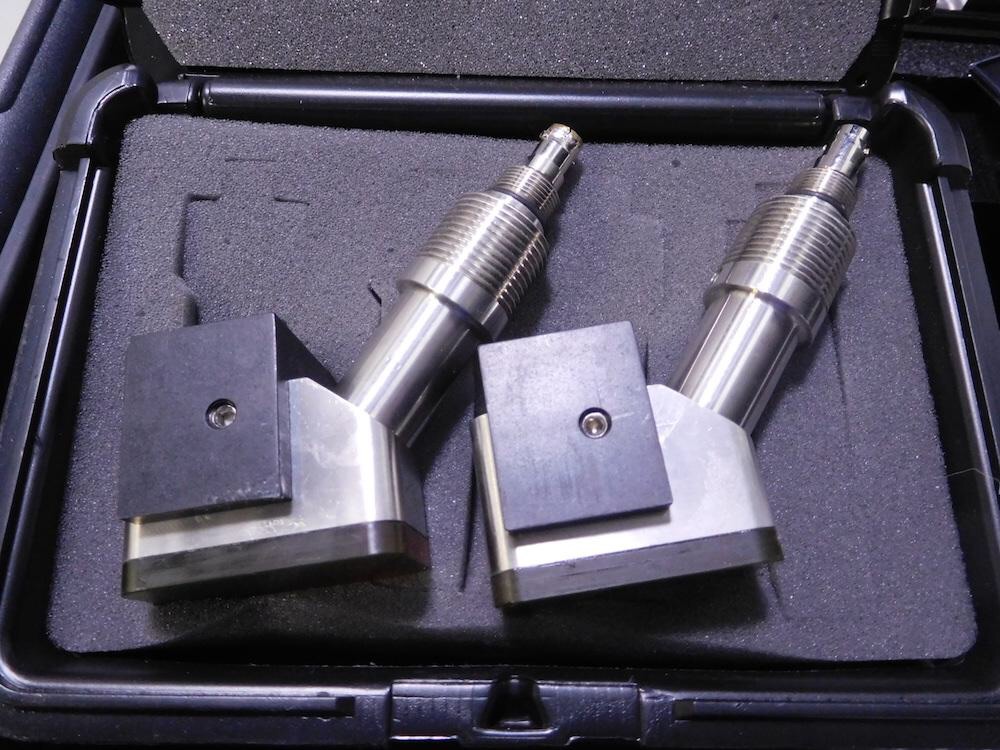

    een ultrasone debietmeter


    steffe

  19. Rhelie

    Rhelie Forum veteraan

    Lid geworden:
    16 sep 2004
    Berichten:
    11.829
    Locatie:
    Nootdorp
    En waar wordt dat voor gebruikt ?

  20. steffe

    steffe

    Lid geworden:
    20 dec 2004
    Berichten:
    1.479
    Locatie:
    Belgie
    oeps....
    juist?

    sondes worden tegenover elkaar tegen de buitenzijde van een buis geplaatst waar men het vloeistofdebiet wenst te meten
    de ene sonde stuurt een ultrasone geluidspuls naar de andere sonde
    door de stromende vloeistof wordt de looptijd van de puls langer. uit deze "vertragingstijd" wordt het debiet berekend

    stef
