Graupner MX12 35mHz omgebouwd naar 2.4gHz

Discussie in 'Model elektronica' gestart door pa5ca, 11 jan 2016.

  1. pa5ca

    pa5ca

    Lid geworden:
    13 mei 2007
    Berichten:
    926
    Locatie:
    Warnsveld
    Voor de die harts.....:thumbsup:
    Liep al langere tijd met de gedachte om mijn Graupner MX12 van de 35mHz af te halen en deze om te zetten naar 2.4gHz.
    Zag er niet tegen op maar er speelt dan wel weer de wanneer factor.. Vlak voor de Kerst bij onze vrienden HK een FrSky 8ch 2.4gHz module + 8ch 2.4gHz ontvanger besteld ;
    https://www.hobbyking.com/hobbyking..._Telemetry_Compatible_Transmitter_Module.html
    https://www.hobbyking.com/hobbyking/store/__14350__FrSky_V8FR_II_2_4Ghz_8CH_Receiver_HV_.html

    Nu ik toch aan het bestellen was ook gelijk maar een LiPo upgrade gemaakt voor de accu van de Graupner. Het NiMh pakket hield het geen 30 minuten meer vol..
    Deze accu past perfect in de Graupner,
    https://www.hobbyking.com/hobbyking...tmax_2500mAh_Transmitter_Pack_Futaba_JR_.html

    De ombouw is even doorpakken... de meeste tijd gaat zitten in het bepalen waar je nieuwe onderdelen gaat plaatsen.
    Mijn insteek was dat de MX12 ook nog gewoon op 35mHz zou moeten kunnen werken..
    Internet is je vriend.. via Youtube twee ombouw video's gevonden ..heb deze gebruikt voor ondersteuning vond het verder wel een beetje pruts werk...

    Dus de stoute schoenen aangetrokken en begonnen..;
    - Accupack er uit.
    - X-tal er uit zit aan de achterkant wip je er zo uit.
    - 6 schroeven los en er uit.
    - Aansluiting van de accu uit het achterdeksel halen, een schroefje.
    - 35mHz antenne eruit schroeven.

    Plaats van de 2.4 gHz TX module, ik heb er voor gekozen om deze aan de achterkant van de display/micro controller te monteren.
    Maar omdat ik geen interferentie wilde tussen de zender en display module (of andersom) heb ik eerst dubbelzijdig 2mm foam tape geplakt en daarop een stukje enkelzijdig epoxy printplaat.
    De 2.4gHz FrSky module wordt later weer met dubbelzijdig tape aan de printplaat geplakt.
    De printplaat zorgt voor de nodige afscherming!

    Plaats voor de 2.4gHz antenne, de sma connector (6,2mm diameter) had ik in het achter deksel gepland.
    Hij past met wat kunst en vliegwerk aan de linkerkant (als je aan het werk bent rechts) tussen het ribbetje van het handvat en de schuine kant van de kap.
    Echter moet je na het boren (6,5mm) een klein stukje van het ribbetje knippen, helaas heb ik geen foto van deze actie...
    Onderstaande foto's geven een indruk van de werkzaamheden.
    Wil je het een beetje netjes doen dan moet je al snel een uurtje of 2 rekenen voor deze ombouw.


    [​IMG]

    Op de 35mHz module zit een aansluiting het lijkt op een connector maar bij mijn module zit deze gewoon gesoldeerd..
    Vanaf VC1 gezien
    1 ground
    2 PPM
    3 + voeding
    Draden 2 en 3 moeten worden door geknipt, +/- 1,5cm van de witte aansluiting, uit eindjes netjes strippen.
    De twee draden die van uit de controller komen ook die uiteindes strippen en vervolgens de gele (PPM) en de rode + voeding die van de middelste rij contacten van schakelaar komen solderen, afwerken met een krimpkousje.
    Dan de twee draden geel PPM en rood +voeding die je net aan de buitenste rij contacten van de schakelaar hebt gesoldeerd solderen aan de uiteindjes van de draden witte aansluiting, ook deze netjes afwerken met krimpkous.
    Nu het laatste soldeerwerk... als alles klopt heb je nu twee zwarte draadjes over, een van de FrSky 2.4gHz module en eentje van het epoxy plaatje. Deze draden soldeer je aan de onderkant van de 35mHz module aan pin 1, dat is de ground.
    Probeer de draden zoveel mogelijk te twisten zoals op de foto, gebruik hier en daar een kabel bindertje (kleinste maat) dan ziet het er niet alleen esthetisch goed uit maar kunnen de draden ook niet in het mechaniek komen.
    Controleer al je aansluitingen goed voordat je de spanning er op gaat zetten.

    Plaats voor de schakelaar, deze past wonderwel prima in een van de open sleuven van het accu compartiment, en is met de moer prima vast te zetten. met deze schakelaar kan je dan je modus kiezen, 35mHz of 2.4gHz.
    Zo ben je ook nog eens veilig, geen risico dat je tijdens het vliegen per ongeluk omschakelt naar de verkeerde frequentie.


    [​IMG]

    Plaats voor de omschakelaar 2.4gHz en 35mHz, dit is een schakelaar met 6 polen...
    op de middelste contacten, PPM en + voedings spanning,
    De 2.4gHz module heeft ook een rode en gele draad, die solderen we aan de schakelaar, op twee overige contacten op de andere twee contacten solderen we een rode en gele draad die gaan naar de 35mHz module. Alles netjes afwerken met krimpkousjes.

    [​IMG]

    [​IMG]

    [​IMG]

    Plaats voor de 2.4gHz antenne, +/- 6,5mm vanuit de schuine kant en 9,5mm van de rand onderdeksel.
    Aan de binnen kant moet je een klein stukje van een ribbetje knippen.. wijst zich zelf je krijgt anders de SMA antenne connector er niet in!

    [​IMG]
    Bindings printje met HOT glue vast gezet.

    [​IMG] [​IMG]

    [​IMG]
    Het enkelzijdige epoxy plaatje met een ground draadje, deze zit aan de massa van de 35mHz print

    [​IMG]
    [​IMG]

    Als je het binding printje goed bekijkt zie je dat ik een soldeer bubbel heb gelegd tussen de twee aansluitingen, aan deze connector zit normaal de 2way, FW en 1 way schakelaar. Omdat ik geen telemetrie heb en de firmware nooit zal updaten heb ik er voor gekozen de 2.4gHz zender vast in 1 way te zetten... scheelt weer een schakelaar!
    Tevens heb ik de bedrading naar de achterkant van de print gebracht...(op deze foto zitten ze nog aan de voorkant!!), het afknippen van de twee hoeken is niet echt noodzakelijk...

    [​IMG]

    Plaats van het bindings printje, de steek tussen de schakelaar en LED is 8mm, het LED gat is 3mm en het gat voor de binding schakelaar is 4,5MM
    Bindings printje (nadat je getest hebt of de schakelaar vrijloopt) met HOT gleu vast zetten aan de Graupner behuizing

    Succes met de ombouw.... een belangrijke opmerking de FrSky 2.4gHz modules ondersteunen alleen PPM modus!!!

    Mocht je besluiten om je mooie MX12 om te zetten naar 2.4gHz en loop je tegen problemen aan dan mag je mij altijd benaderen door een PM te sturen. :beer:

    Laatst bewerkt: 13 jan 2016
    Paul01 vindt dit leuk.
  2. Paul01

    Paul01

    Lid geworden:
    12 apr 2006
    Berichten:
    197
    Locatie:
    Rotterdam
    Top uitleg, ik denk er ook over om in mijn mx12 een 2.4 Ghzmodule te zetten maar zag er tegen op om de boel aan te sluiten maar ben nu overtuigd. Ik bestel er binnenkort ook een setje met ontvanger.

  3. pa5ca

    pa5ca

    Lid geworden:
    13 mei 2007
    Berichten:
    926
    Locatie:
    Warnsveld
    Gaat goed komen, neem de tijd en probeer netjes te werken... wat ik vergeten ben te melden.. je hebt +/- 15cm 0,14mm rode en gele draad nodig. mag ook een andere kleur natuurlijk maar zo houdt je het wel een beetje uniform.
    Het stukje rib wat je aan de binnenkant van de achterdeksel moet weg knippen wel even vlak maken... anders kan je de antenne er niet ver genoeg opschroeven! De Graupner kunststof laat zich makkelijk bewerken.

    Suc6 met de ombouw gaat helemaal goed komen.

    grt, Frans

  4. Paul01

    Paul01

    Lid geworden:
    12 apr 2006
    Berichten:
    197
    Locatie:
    Rotterdam
    Zal ik doen, ik heb genoeg draad in diverse kleuren liggen. Mijn 3d printer is nu klaar dus... tijd voor een volgend projectje mx12 uitbreiden

  5. Paul01

    Paul01

    Lid geworden:
    12 apr 2006
    Berichten:
    197
    Locatie:
    Rotterdam
    Hallo Frans,

    Ik heb mijn setje binnen en zat nu wat aandachtiger je uitleg te lezen en toen liep ik vast bij de schakelaar die je er bij geplaatst hebt.
    Is dit een 6 polige on/on switch?
    Ik kom niet helemaal door je uitleg heen. Zou je nog ter verduidelijking willen vertellen welke draden aan de buitenste polen(links en rechts) en welke aan de middelste gesoldeerd moeten worden?

    Ik begrijp in ieder geval dat de bijgeleverde switch komt te vervallen en dat je de printplaat hebt door verbonden.
    Alvast bedankt Paul.

  6. pa5ca

    pa5ca

    Lid geworden:
    13 mei 2007
    Berichten:
    926
    Locatie:
    Warnsveld
    Hallo Paul...
    Sorry van de schakelaar... ik schreef al eerder dat ik daar helaas geen goede foto van heb...

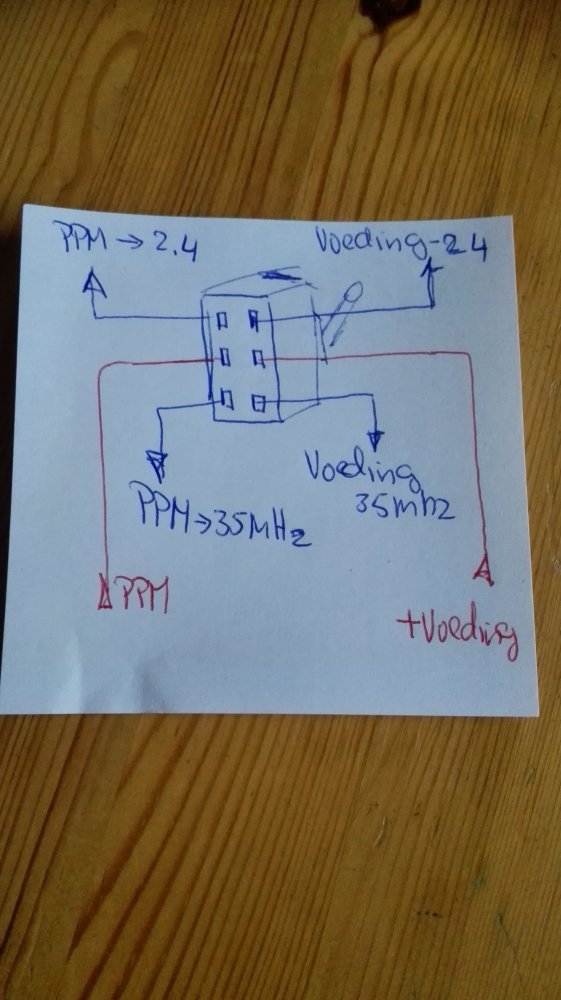

    Ik heb het daarom maar even Quick and dirty uit getekend..
    Dus op de midden contacten van de schakelaar PPM en + voeding (Beide heb je als het goed is onderbroken vlakbij de aansluiting op de 35mHz print.
    Let even op dat je de voeding draden en de PPM draden niet verwisseld!!!
    Er zijn ombouw beschrijvingen waarbij alleen de voeding wordt geschakeld tussen de 2.4gHz en 35mHz maar daar ben ik niet echt een voorstander van.
    Het handigst is een zo klein mogelijke dubbelpolige schakelaar te nemen.. dan heb je de meeste ruimte.
    Wat betreft de plaats.. deze kan daar alleen maar zitten als je gebruik maakt van een LIPO zender accu.
    De meegeleverde one way / two way / firmware schakelaar heb ik inderdaad laten vervallen. en een klein soldeer bubbeltje aan de achterkant van de connector gelegd waardoor de 2.4gHz module alleen in de one way mode staat.
    Inmiddels al meerdere ontvangers gekoppeld gehad en het werkt hier naar volle tevredenheid.
    Het zou nu wat duidelijker moeten zijn... laat maar weten als je nog ergens tegenaan loopt..

    Grt,

    Frans
    [​IMG] 6 polig schkelaar.jpg

    Laatst bewerkt: 16 feb 2016
  7. Paul01

    Paul01

    Lid geworden:
    12 apr 2006
    Berichten:
    197
    Locatie:
    Rotterdam
    Hoi Frans bedankt voor de prima tekening het is nu duidelijk. Ik heb een schakelaar besteld en mijn mx12 is sinds 2 weken voorzien van een lipo accu. De oude was op en aanvervanging toe ik plaats het schakelaartje op dezelfde plek als waar jij hem bevestigd hebt.
    Telemetry ga ik ook niet gebruiken omdat het schermpje nergens te krijgen is, zou handig zijn om de accuspanning te monitoren maar daar heb ik nu van die kleine printjes voor met led en zoemer die in de balanceerstekker geplaatst wordt.
    Groeten Paul

  8. Paul01

    Paul01

    Lid geworden:
    12 apr 2006
    Berichten:
    197
    Locatie:
    Rotterdam
    Hallo Frans mijn mx12 is omgebouwd.

  9. pa5ca

    pa5ca

    Lid geworden:
    13 mei 2007
    Berichten:
    926
    Locatie:
    Warnsveld
    Ennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn...
    Goed bezig allemaal gelukt of toch nog ergens tegenaan gelopen....


    Ik heb afgelopen zaterdag met mijn motorzwever gevlogen.. op 2.4 uiteraard ging helemaal top...

    grt...
    Frans

  10. Paul01

    Paul01

    Lid geworden:
    12 apr 2006
    Berichten:
    197
    Locatie:
    Rotterdam
    Vanavond ingebouwd en getest met een esc, servo en brushlessmotor in een keer verbonden en werken zonder problemen. Dankzij jouw handleiding. Ik ga van de week mijn mhq2(zelf geprinte quadracer van thingivers.com) proberen af te monteren. Ik moet daar alleen nog een fpv systeem voor bestellen.
