Herbouw Rascal 40... ga het proberen!

Discussie in 'Bouwverslagen - Vliegen' gestart door H.B.Busking, 4 aug 2012.

  1. H.B.Busking

    H.B.Busking Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    8.085
    Locatie:
    Odoorn, Drenthe
    Rascal 40 gerashed, vijf vluchten van nieuw...

    (Alle foto's hernieuwd geplaatst vanuit eigen archief sinds de migratie van het forum...)

    Ja, het bestaat. Mooie nieuwe kist. Ook nog eens een witte raaf... Een Rascal 40, heeft men nog nooit gezien. Dan ook nog eens met een forse elektromotor, grote prop met hoge spoed, en op wel 6S. Onmiddellijk het centrum van de aandacht. Dat wil men zien vliegen... Mooi weer, een overdaad aan geklep om dit nieuwe 'Enigma' te kunnen plaatsen...
    Nog even een Evo9 MPX mixertje aanpassen... en dan gaan vliegen.
    Het was snel voorbij. Zoiets werkt niet... Geen focus meer...

    Je bent verloren... in de fuik... De schuld ligt altijd bij jezelf.
    Kist aan flarden, zo ook het ego en het humeur... Dom, dom, dom.


    En er is veel stuk.... heel veel stuk. Ook fonkelnieuwe elektronica tot moes... Je deelt je ellende met familie en vrienden... doch, er bestaat echt erger. Je moet het van je af zetten.
    Zonde blijft het wel.


    Nieuwe Rascal 72
    Zou je zeggen.. direct bestellen. Weet niet of ik dat nu wel of niet gedaan heb. Het model van SIG, laat via Kavan EU import nog even op zich wachten. 4 tot 6 weken? Wel, ga maar gerust uit van meer dan een half jaar...
    Verder blijkt een prijs niet geheel meer te kloppen... kreng is 100 euro duurder geworden. De order kan niet uit... stond wel op de site... (Bichler). Kan niet leveren...
    Al met al schiet het zo niet op... en verder? Mind you 350,- ? Voor dat geld is er veel kwaliteits ARF balsa te koop.
    Zo goed zit de Rascal ook weer niet in elkaar om die verrekte hoge prijs te rechtvaardigen... tegendeel.
    Vliegt goed. Maar beter dan iets anders?

    Wat nu te doen?
    Uithuilen en opnieuw beginnen. Huiswerk maken, bouwdraadje starten en gereedschap ter hand nemen.
    Ga de Rascal 40 overbouwen. En ja, er zijn geen tekeningen van de Rascal 40. Zal ik zelf moeten maken!

    Er was veel stuk. Ik houd het maar bij balsa, lijm en folie. :(
    – Romp gespleten, meervoudig gebroken, verpulverd... Neus er af...
    – Vleugels. 1x tip als een hark, de andere nog vrij patent. Zag het eerst niet zitten, maar is eigenlijk goed te repareren.

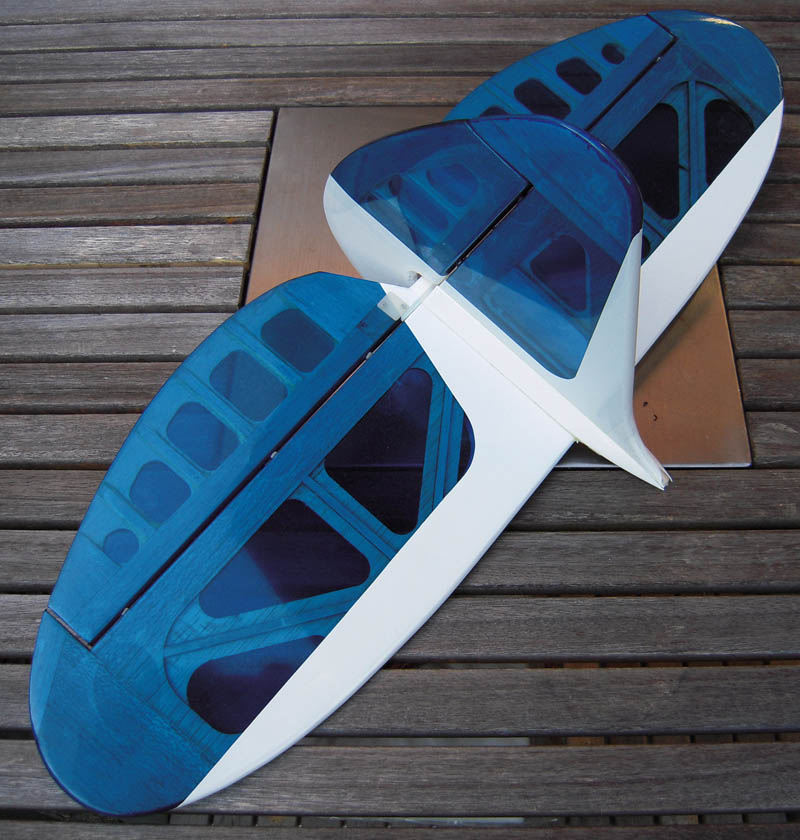

    – Stabilo en staartvin... volledig in takt

    Dus er staat hier een doosje met bruikbare resten... om deels in te scannen, uit te meten...
    Ik zal eens even weer wat plaatjes voorbereiden... oog wil ook wat...

    Je kijkt af en toe wat treurig in dat doosje met restanten en graait wat...


    Je begint met wat restanten secuur op de flatbedscanner te leggen... en in Photoshop de scans van voor t/m achter aan een te monteren. Alles nauwkeurig nametend, zodat het hele geval 1:1 in de computer komt te staan...



    Dan ga je heel erg driftig tekenen... en maar nameten en vergelelijken met het balsa schroot...
    al zo doende een aantal avondjes blokken... en heb je de basis wel voor elkaar... min of meer.

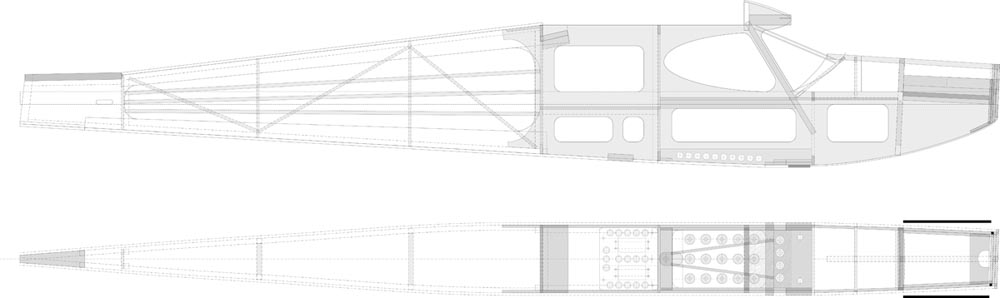

    Rascal 40 bauplan.jpg

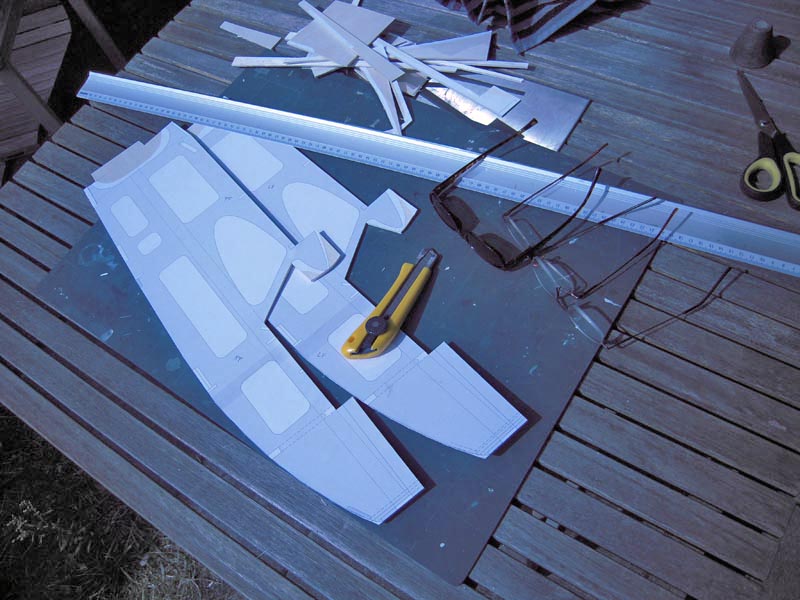

    Dan wat printen... plakken en knippen op de lichtbak...

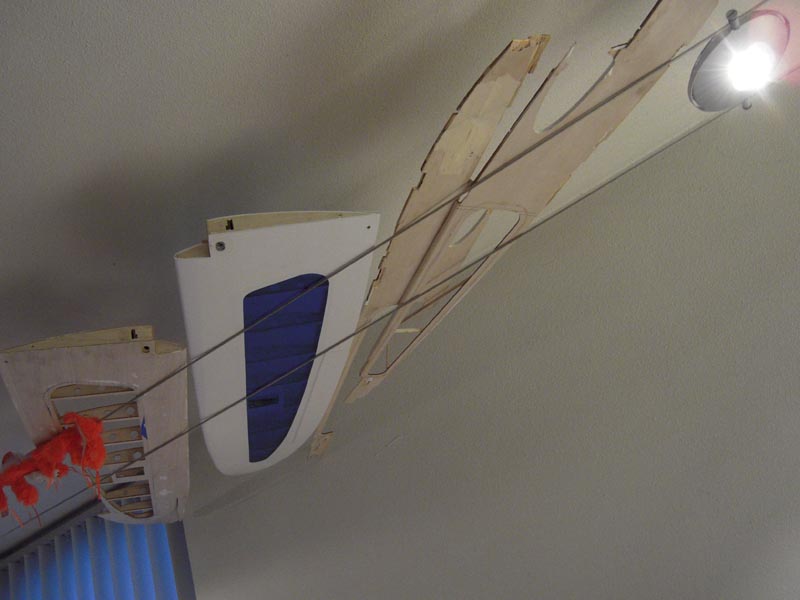

    Legt wat overblijfselen opzij... wonderbaarlijk onbeschadigd...



    En helaas aan flarden....


    Morgen weer verder... een en ander vast plakken op timmerplaat van de Gamma.... zaag er in... to be continued!


    Vanavond ga ik hier maar weer hier van dromen... een gefixte 40!



    Gr Bas

    ––––––––––––––––––––––––––––––––––––––––––

    www.flyolc.nl
    www.f5b.nl

    Laatst bewerkt: 21 jun 2015
  2. VINTAGE FLYER

    VINTAGE FLYER

    Lid geworden:
    12 feb 2005
    Berichten:
    1.706
    Locatie:
    heerlen
    mooi kisje bas staat ook nog op mijn verlanlijsje ! zonde dat hij stuk is maar ik weet zeker dat je hem in ere !! gaat herstellen bas!! ik blijf dit mooie hersteldraatje volgen gaat zeker weer goedkomen met de Rascal :yes:

  3. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.527
    Locatie:
    Oostvoorne
    Hoi Bas ,

    Succes met de herbouw !! dat ga ik volgen.

    Mvg,

    Bart

    H.B.Busking vindt dit leuk.
  4. gait

    gait The First Aviators

    Lid geworden:
    23 feb 2004
    Berichten:
    434
    Locatie:
    't harde
    Laatst bewerkt: 5 aug 2012
  5. H.B.Busking

    H.B.Busking Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    8.085
    Locatie:
    Odoorn, Drenthe
    Hoe naukeurig moet je werken? M'n laserprintjes zijn inmiddel 3 mm langer geworden. Buiten een vochtigheidsgraad van 60% Kortom... hygrometerpapier. In de printer steekt een fiks pak... 400 vel kurk droog.
    Denk dat ik maar even een paar velletjes apart leg...
    Meten doe ik langs een strip met 1 cm afstands blokjes... die zie je hierboven niet op de tekening... wel op het plaatje van de lichtbak...

    Hoi Gait. Nee niet inmiddels hoor?... al jaren... het is echter niet de 72" span, maar de 49". Uiterlijk iets overeenkomstig, steekt verder totaal anders in elkaar. Hoewel sommige onderdeeltjes wel overeenkomen... bijna...
    Is het vleugelprofiel net weer iets anders... instelhoeken ook weer iets anders...
    En helaas... als ik de pdf open sleur... staan de spantjes in pixels en niet in vector... neem een instructie van Topflite.. en het wordt je gemakkelijk gemaakt...

    Dus alles aan copycatplannen, moet uit eigen bodem komen... :)

    Laatst bewerkt: 5 aug 2012
  6. Edwin Lievaart

    Edwin Lievaart

    Lid geworden:
    30 jun 2006
    Berichten:
    1.304
    Locatie:
    Rutten
    Ohh zonde Bas,

    "Leuk" hoe je dit restauratie-verhaal brengt en uitvoert ga ik volgen hier!

    Zelf vind ik dit ook een leuk vliegtuig alleen nooit van gekomen er een aan te schaffen.....

    Groet Edwin

  7. H.B.Busking

    H.B.Busking Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    8.085
    Locatie:
    Odoorn, Drenthe
    Edwin.. de kist is geen stunter... noch racer... maar heeft een mooi vliegbeeld... vooral op elektro... zet hem op hoogte... motor uit... en het wordt zowat een zwever... Gas er op en je kan plezier maken.
    Had hem doorberekend op +45 minuten vliegtijd... sappelend op de accu... nog niet kunnen testen... En verder ziet her sierlijk uit, van zoiets wordt ik altijd wel vrolijk...

    Restauratie... tja... de romp moet helemaal over... reconstructie :)
    Je hebt 1 wiel, je heet meneer Audi... en bouwt de hele racewagen er vervolgens omheen (naar tekening) en dan bij een veiling zeggen dat ie origineel is... gelukkig... mooi blijft het...

    Timmerplaat van de Gamma?
    Timmerplaat... lijkt op balsa, snijdt iets lastiger door de dwingende nerf... lijkt even sterk/zwak... hobbelt en bobbelt meer dan balsa... maar gezien de prijs, zou je je hele kist er uit bouwen... grappig!

    Structurele plekken op de panelen, zou ik denk ik moeten versterken met vliegtuig multiplex...(meerdere dunne laagjes fineer) De gebruikte plywoods van de Rascal zijn sterker/stugger... bekende 'ARF hout'.
    ik verzin 'on the fly' nog wel wat combinaties voor deze bouw... waar wat toe te passen...

    Zou ik eigenlijk moeten gaan vliegen... sta ik buiten plaatjes te snijden...
    Straks weer wat illustratie...

    En was het maar goed... dat ik niet was gaan vliegen... gedonder en nattigheid... nu heb ik wat vorderingen kunnen maken...

    Laatst bewerkt: 5 aug 2012
  8. VINTAGE FLYER

    VINTAGE FLYER

    Lid geworden:
    12 feb 2005
    Berichten:
    1.706
    Locatie:
    heerlen
    de rascal 72 is wel erg mooi hoor ! maar ook erg duur daar koop je ter vergelijking bijna 2 elektro kadetjes van ik schat met ongeveer t zelvde vliegedrag :yes:en toch blijft ie aan me trekken bas :D

  9. H.B.Busking

    H.B.Busking Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    8.085
    Locatie:
    Odoorn, Drenthe
    Hij is veuls te prijzig?! Maar is zeker mooi... Vliegen? Doet hij wel erg goed hoor?

    Mijn bouwplan volstaat voor m'n eigen bouw... weet wat ik getekend heb.... probeer zoveel mogelijk alles uit te werken... de bewerkte delen beginnen er inmiddels snedig uit te zien...
    Probleem... weet niet of ik echt de vleugels ook moet gaan tekenen.
    Kijk... dan kan die tekening volwaardig gierend in de rondte...

    Einde van de avond bewerk ik even de foto's voor op het mbf...

    Laatst bewerkt: 5 aug 2012
  10. Huibert

    Huibert

    Lid geworden:
    5 sep 2005
    Berichten:
    2.624
    Locatie:
    IJsselstein
    Heel dapper om zoiets weer te herstellen/herbouwen :yes: veel succes.

  11. H.B.Busking

    H.B.Busking Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    8.085
    Locatie:
    Odoorn, Drenthe
    Huibert... was vreselijk aan het balen! Ik krijg hem weer netjes... Moet gewoon!

    De oogst van vandaag...

    De ervaringen met Gamma Timmerplaat. Zoals in enige draadjes te lezen valt, verwerkt behoorlijk gemakkelijk. Snijden gaat beter dan figuurzagen... stukken sneller. Wel met goed hobbymes... zodat je goed grip hebt en kracht kan uitoefenen. En een stevige lineaal met stalen geleider. Splinteren doet het ook graag. Her en der moest de CA er aan te pas komen.

    Op sterkte brengen met G4 en 25gr glasdoek? Of wordt het er te zwaar mee? Ik overweeg ergens een laminaat aan te brengen. Met glasdoek aan weeszijden van dit materiaal wordt het sterker? Hmmmm....

    Wat ik al eerder schreef... de nerf van het hout kan het mes wegduwen. Dus eerst goed aanzet snijden.

    Sterkte? Lastig. Het lijkt zo sterk als balsa. Is echter een tri-plex. Lijkt fractie sterker. De plaat werkt sterk op vocht en warmte. Bij de middelste laag is er kans opdat er een smal strookje hout mist.

    Of ik de spanten er mee bouw, weet ik nog niet. Dan zou ik deze toch willen versterken met balsa balkjes van 6 x 6 mm langszij, daar de Rascal spantjes standaard nogal rank zijn opgezet... Sowieso is het materiaal te zwak als vleugelzadel en het deel van de cabine, waar de twee vleugelpennen komen te zitten.
    Ook daar is de standaard Rascal buitengewoon zwak geconstrueerd. Daar ga ik nog flink versterken...


    Zo ziet het er origineel uit... paar latjes... nog al rank. Kan echt niks hebben... De stijlen
    Kunnen knappen als luciferhoutjes.... ga ik verbeteren (wordt extra gewicht)




    Het middagje boenderen, en 's-avonds vlakken er uit halen.. heeft het onderstaande resultaat opgeleverd.
    Hmmm... camera stond op de verkeerde witbalans...


    Timmerplaat in de aanslag... sjablonen verlijmen met 3M Spray-Mount
    (dit is echt een perfecte non-perment lijmspray...
    vroeger veel gebruikt om layout montages mee te maken)




    De stroken losgesneden met het hobbymes...



    Verder met schoonsnijden...



    Sleuven snijden voor de spanten, uitsnijden van vlakken voor gewichtsbesparing.
    De rondingen met een Proxxon schuurtonnetje afwerken... Raampjes op de figuurzaag...

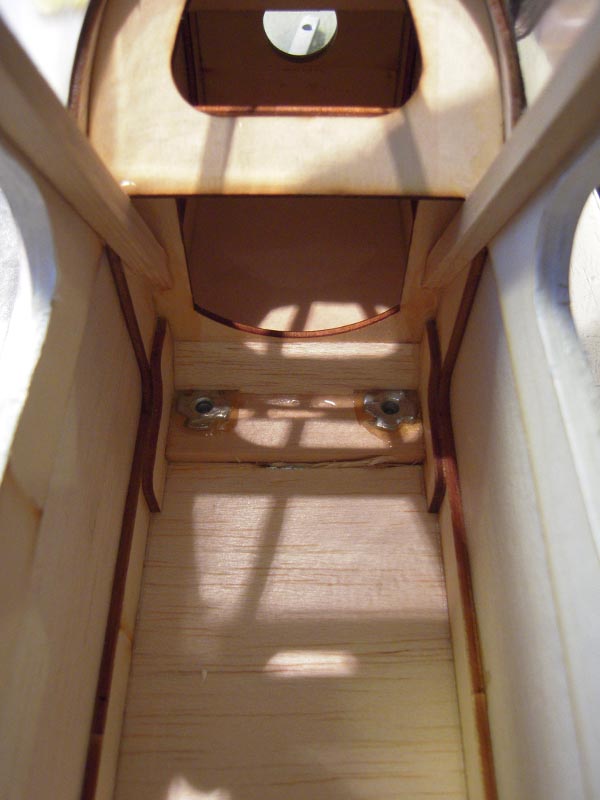

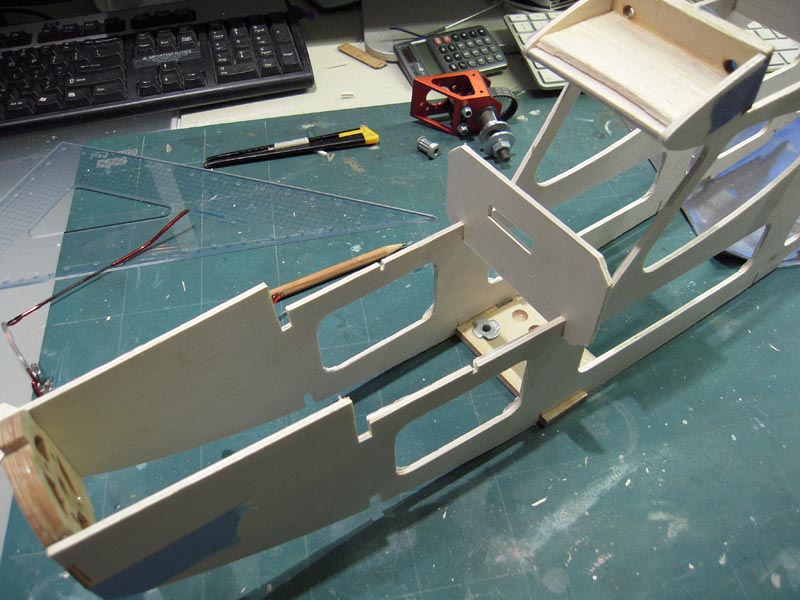

    En even een mock-up van het resultaat van de dag... Casco Rascal 40... :)
