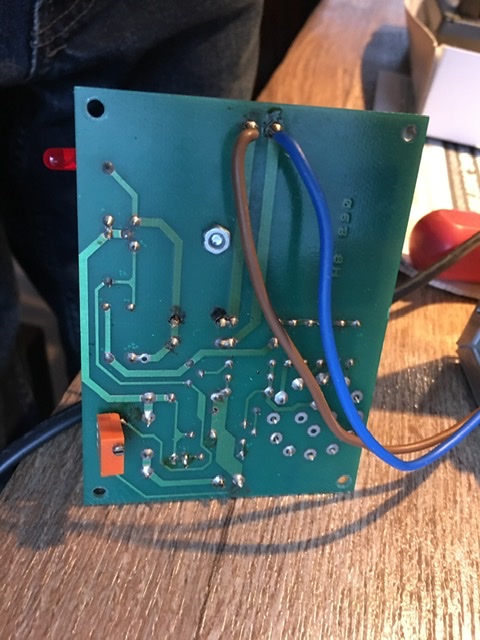

Hallo Ik heb een heb HB 290 printje met elektronica er op . Uit welk jaar komt hij? Hoe kan ik hem afstellen? Heeft een 10 standen schakelaar , maar 4 werken er, stroom regeling. En hij heeft een spannings potmeter zo, n 10 slagen potmeter
Kan je een foto plaatsen en ook wat meer informatie geven. Helaas kan ik je met de erg beperkte info die je hebt gegeven niet echt helpen. Wanneer je meer info voor me hebt kan ik voor je kijken want ik heb bijna alle jaargangen vanaf het begin van de jaren 80.
Dat er maar 4 van de 10 posities van de draaischakelaar werken, is niet zo vreemd. Op de printplaat zijn 6 posities onbenut.. Er is niets op aangesloten.
Vermoedelijk is het een NiCad lader. Met de standen schakelaar stel je het aantal cellen in en met de potmeter is waarschijnlijk de stroom instelling. Ik ben een beetje voor je aan het zoeken geweest maar heb het schema nog niet kunnen vinden. Helaas is het nummer wat je geeft niet erg behulpzaam maar ik zoek nog wat verder. Zo af en toe een jaargang door bladeren.
Dit lijkt me geen Hobby Bulletin lader, maar een bouwpakket van Velleman of zo. Er staat een Duitstalige tekst op en Hobby Bulletin leverde nooit zulk soort printen en zeker niet met een idificatienummer. Is het IC een LM317 ? In dat geval is de meerslagen potmeter voor de fijnregeling van de uitgangsspanning en de meerslagen schakelaar voor het instellen van het aantal te laden cellen.

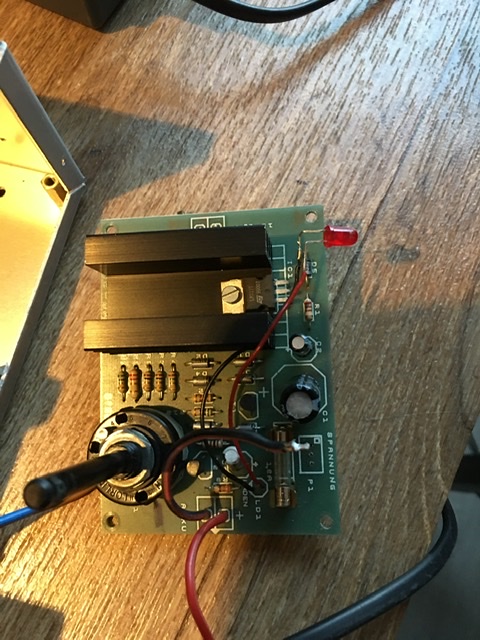

Onder het woordje spannung P1 zit de 10 slagen cermut potmeter klein oranje 4,7 k Bij de grote draai 10 standen schakelaar staat Strom Akku lijkt me duidelijk 10 - 20 v de aansluiting voor een trafo Deze lopen naar 4 diodes dat zou kloppen met wisselspanning er op te zetten En ja Corrien, er zit een gekoelde Lm317T. IC op Midden pootje naar plus accu
Ben weer wat verder. Op de ingang van het ic 317 adj , komt via verschillende weerstanden de stroom instelling van de 10 standen schakelaar binnen

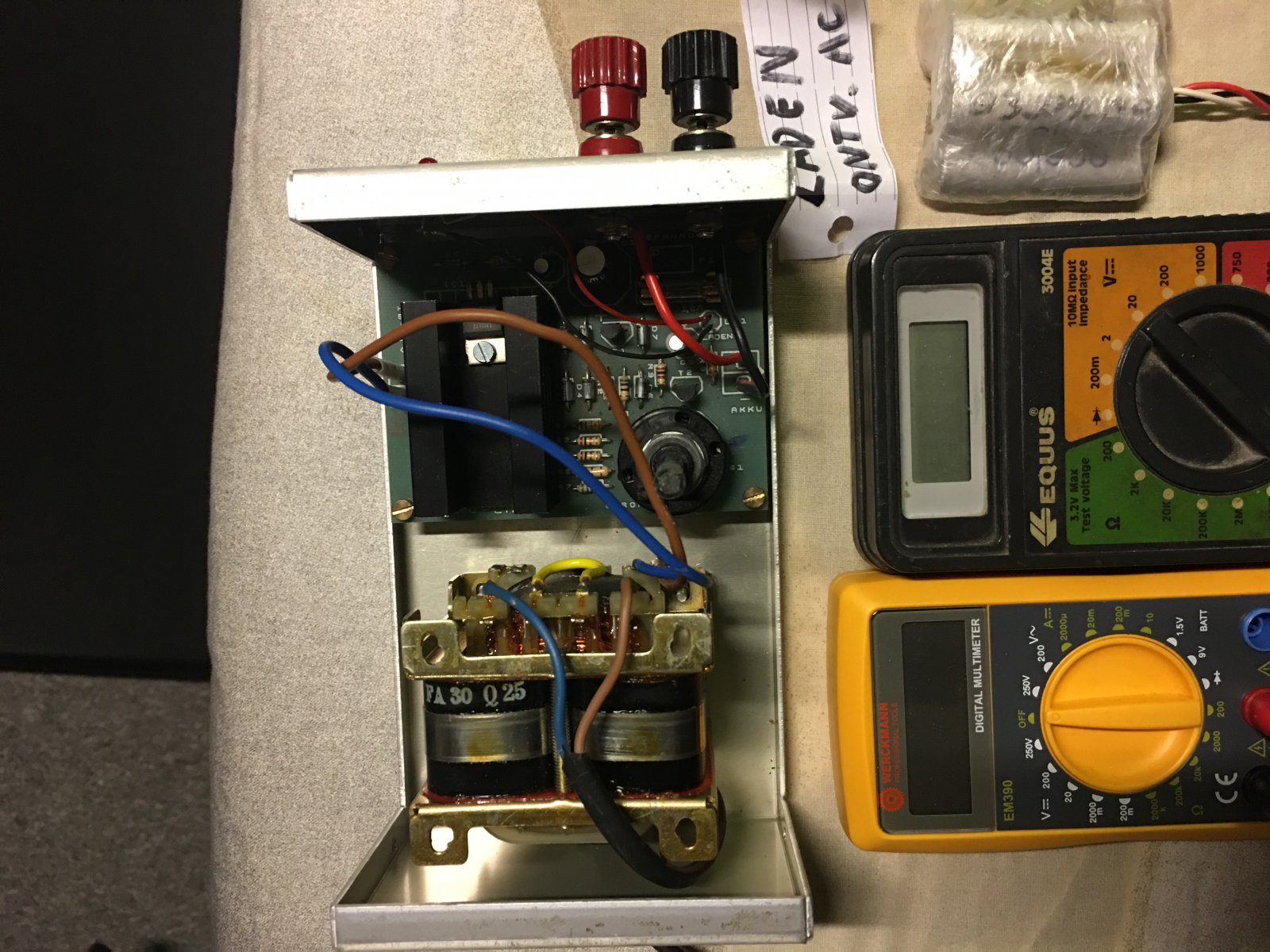

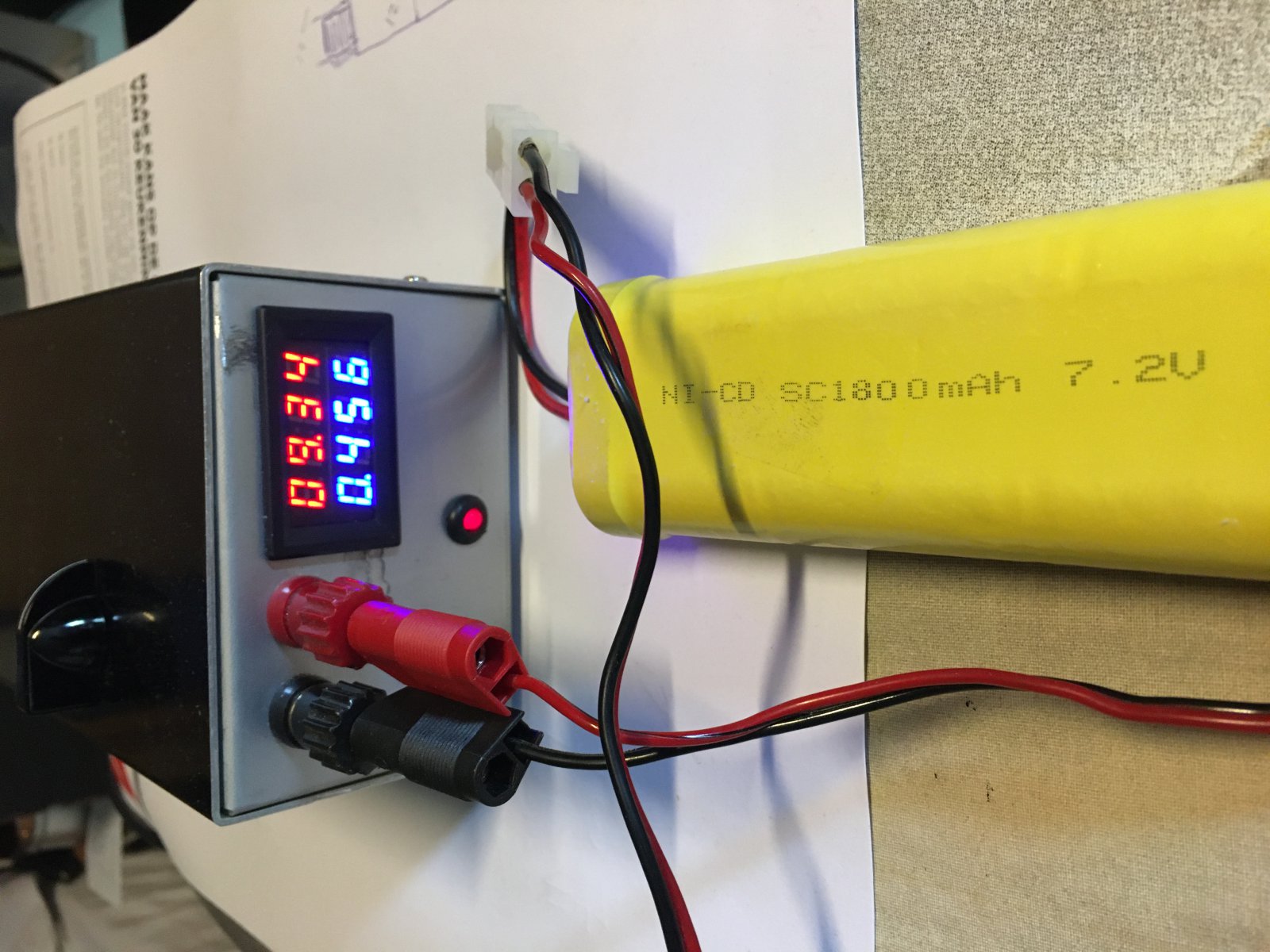

Printje in een kastje geplaatst, trafo geplaatst Na een accu met 4 cellen 1,2volt aangesloten. Meting gedaan In stand 1 90 mA 2 250 mA 3 550 mA 4 890 mA Het systeem werkt , maar de ic 317 wordt er heet
Ik vind een potmeter voor en spanningsregeling een beetje vremd voor een Nixx lader, zeker weten dat dit geen loodacculader is?
Ik kan mijn vingers niet op de koelplaat houden van het IC Dat het een lood accu laders kan ook, geeft 13,6 volt onbelast En door het IC slaat mogelijk de accu lader uit?

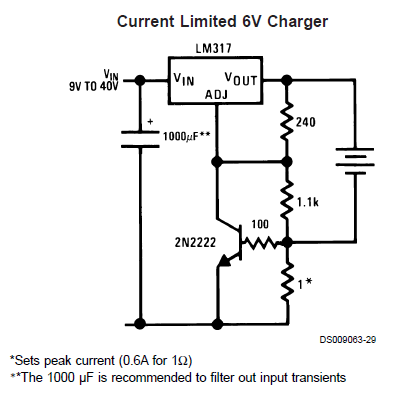

Heb de print even verder bekeken en de LM317 wordt niet gebruikt als stroombron want anders had de uitgang van de LM317 naar accu wel een weerstand gehad. wel lijkt de schakeling op: Dus ik denk nogmaals dat dit een loodacculader is.
Dat je je vingers niet op de koelplaat kunt houden hoeft geen probleem te zijn. Iets wat 50°C warm is voelt voor je vingers als gloeiend heet aan, je "brandt" je vingers er aan. Voor de elektronica is dat nog geen probleem. De chip in de LM317 blijft nog goed werken tot ongeveer 120°C. De buitenkant zal dan ongeveer 100°C zijn er de koelplaat waarschijnlijk ongeveer 80°C. De schakeling die Roelof laat zien zou best wel eens kunnen kloppen. In plaats van de weerstand van 1,1 kOhm zit de 4,7 kOhm potmeter, daarmee wordt de spanning ingesteld. Parallel over de 1 Ohm weerstand staan een aantal weerstanden die spanningsdelers vormen. De 100 Ohm weerstand naar de basis van de transistor zit aan de 4 standenschakelaar. Met die schakelaar kies je één van de spanningsdelers zodat je daarmee de stroom kan instellen. Die 1 Ohm weerstand zal waarschijnlijk hoger zijn in jouw schakeling want je kan zo laag als 90mA instellen. Vermoedelijk is hij tussen de 7,5 Ohm en 8,2 Ohm.
klopt heel erg, de adj aansluiting 1 IC zit verbonden met de 4,7 k potmeter P1 spanningsregeling (spannung ) Een uitgang van mijn diodebrug zit op een aansluiting met 5 weerstanden ( waarvan er twee parallel staan) Uitgang 4 standenschakelaar ( strom ) gaat naar een transistor. Jullie helpen me goed. ik vier mijn 40 jaar modelbouw mijn auto toen (ik heb hem nog ) eerste 4 wiel geveerde AMPS rapier 1:8 zelfbouw zender uit DIGIT 5 Boek
