Hulp gevraagd bij het maken van een engine cowl

Dit is de bedoeling om te worden: Totaal vier cowls voor een 90mm EDF.

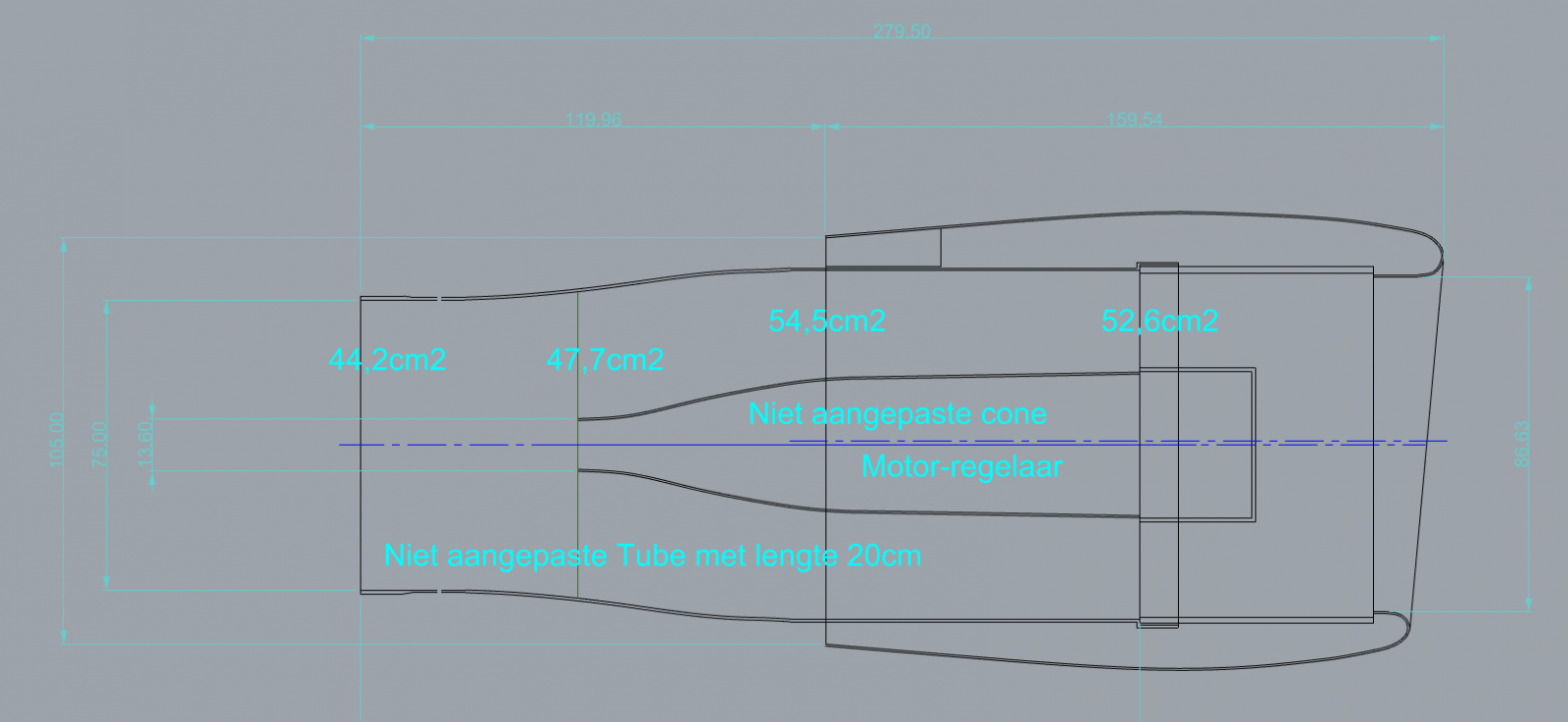

Dit zijn de brongegevens. De voorlijst aan de bovenzijde maakt een hoek van 5 gr met de onderzijde.

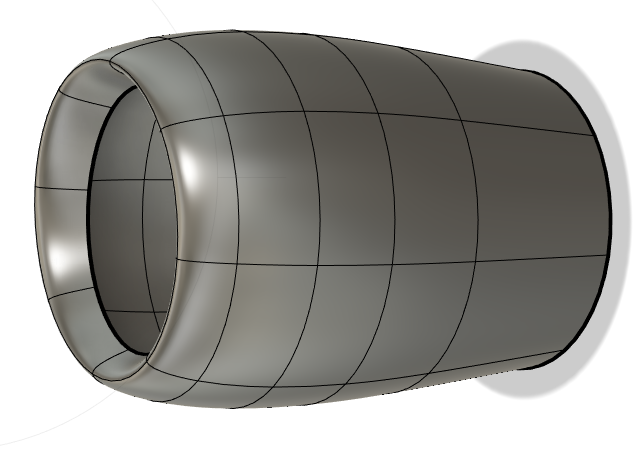

Na wat uren prutsen heb dit weten te tekenen in Fusion 360, wat behoorlijk aan de maatvoering voldoet.
Inclusief de 5 graden (hier niet heel goed te zien) schuine voorlijst.

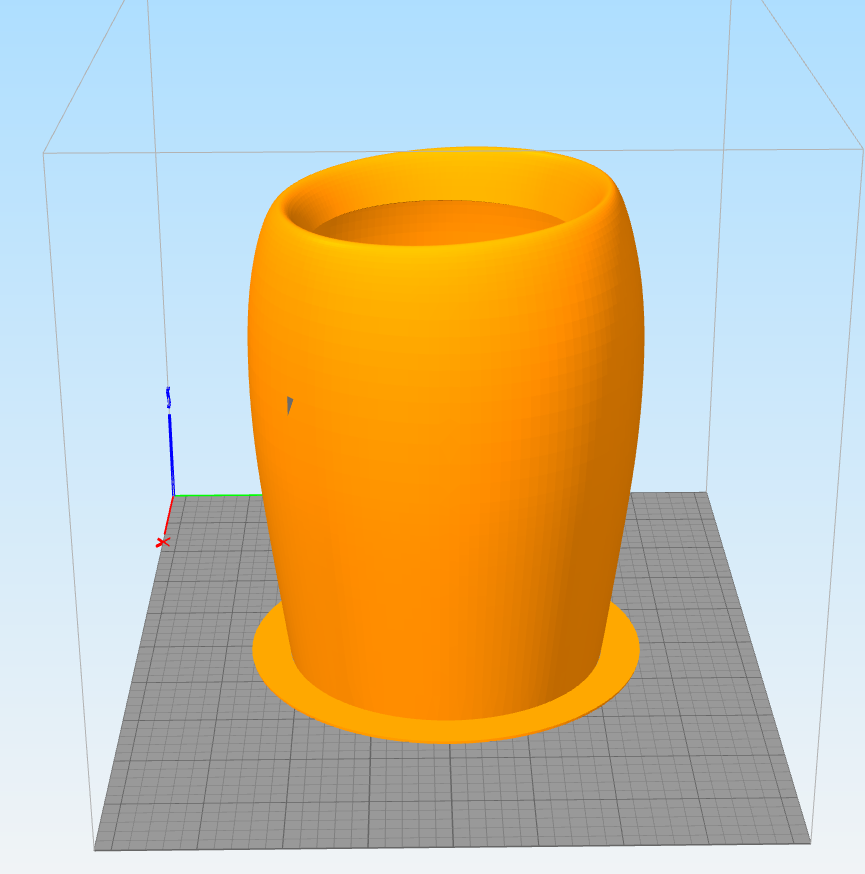

Ook in Simplify3D komt ze goed binnen.

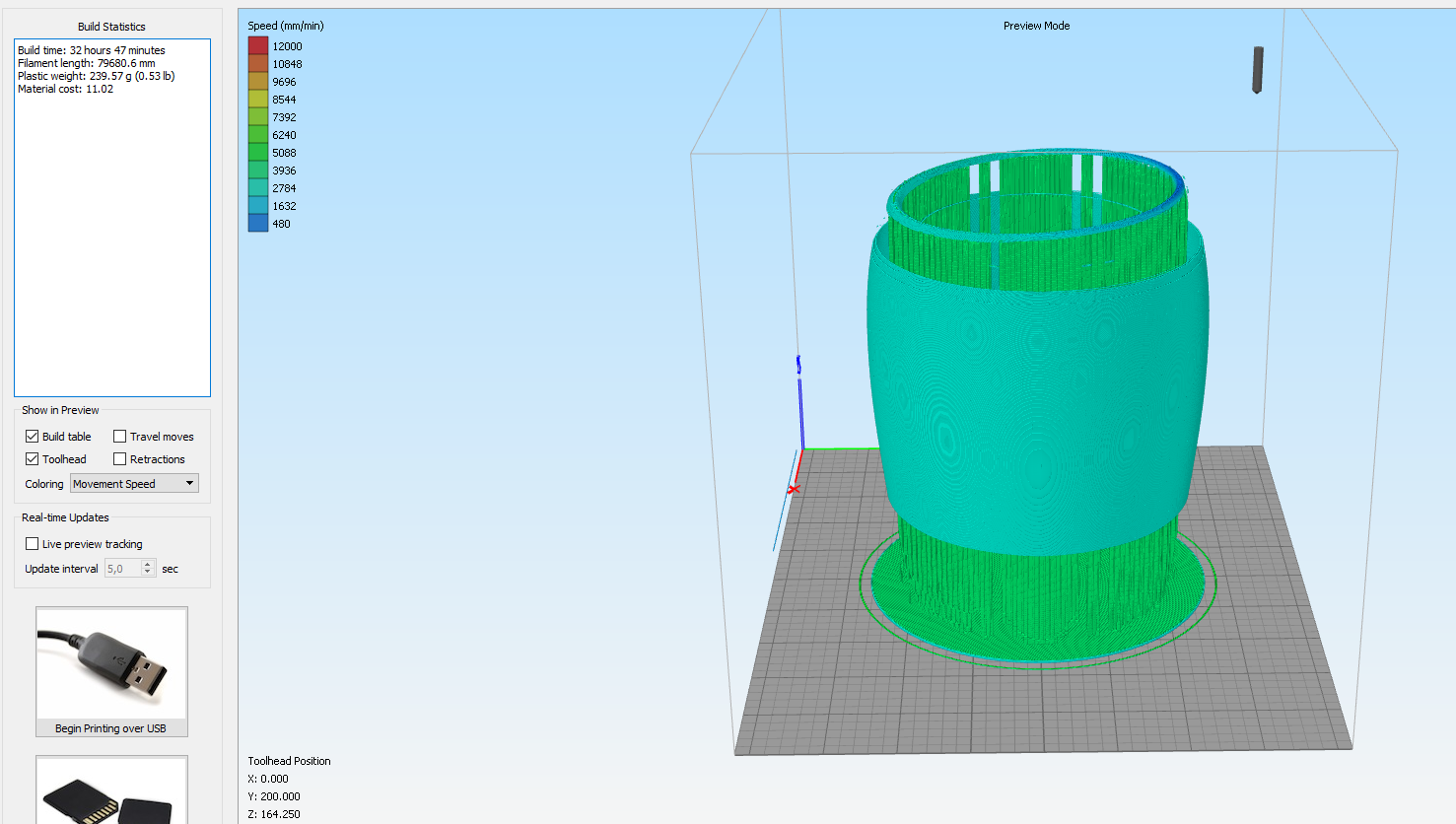

En zo is voorspelling wat het zal gaan worden.


Een waardeloos resultaat.
32 uur printen is niet een probleem, ook niet het verwachte gewicht van 240 gr (immers veel support nodig voor de binnenste ring)
Geen idee hoe ik het zo kan instellen dat de omtrek dun-wandig geprint kan worden.

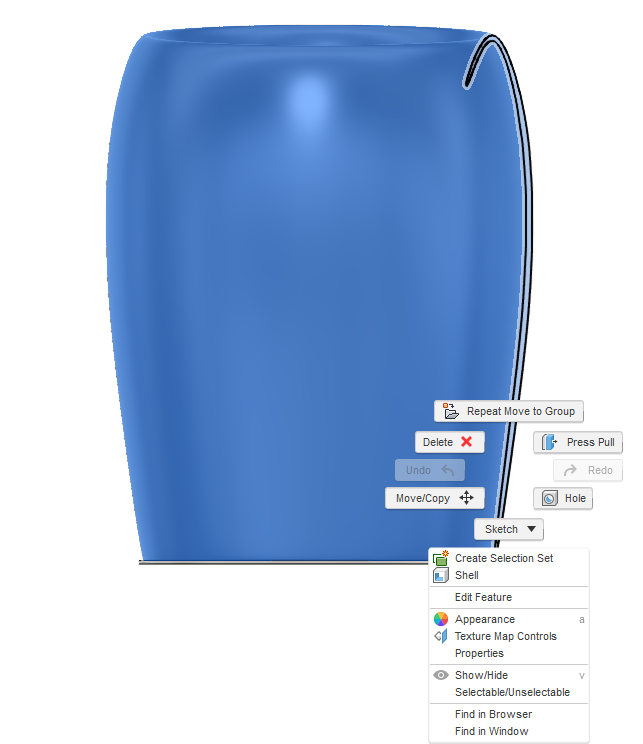

Ik heb het nu getekend in fusion 360; via "form" / "cilinder" en dan net zo lang vervormen en meten tot het voldoet. Vervolgens een dikte gegeven van 0,5mm.
Het "voetje" onder is bedoelt om de vorm vlak op het bed te plaatsen (dat valt niet mee met mesh-vlakken).

Liever zou ik een gesloten polyline laten revolven tussen twee "planes".
Maar hoe doe ik dat? Een plane onder een hoek, welke de bolle kant van de voorlijst geleid.

En waarom maak ik er in S3D hier nu een potje van?



Enkelwandig printen in vase mode? 0.4 nozzle kan prima 0.6mm breed printen Gewoon massief tekenen en zonder onder en bovenkant en zonder infill. Dan krijg je 1 wand.



Vanmorgen (5.45h) nog net voor ik naar mijn werk ging een printopdracht gegeven.
Vase mode en 0,5mm. Het zag er goed uit in S3D.

Om 8.45h een berichtje naar mijn lief; kijk even bij de printer of het goed gaat.
Maar goed ook. Het was één grote blob onder aan de printer.
Nu weer even wat andere instellingen proberen.



Waar ging het mis? Tussen de lagen of de hechting met het bed?



Ik doe vast iets verkeerd in Fusion 360.

Bij de laatste poging heb ik onder de body van de gondel nog een body van een schijfje geplakt, anders krijg ik de gondel in S3D niet op het printbed.
ik denk dat ze elkaar toch niet echt raken.

De "bodem" is twee lagen en daarop wordt de gondel gestapeld.


Het gaat na een paar lagen boven de bodem al mis. Geen hechting tussen de lagen, wat zich laat zien doordat het filament de bocht afsnijdt.

Jammer genoeg kan ik de stl hier niet uploaden.



Volgens mij kan je het wel uploaden als je de extensie veranderd in iets wat het forum accepteert, pdf , zip of zo.
Mits het bestand niet te groot is.



In vase mode kun je geen vormen printer met meer dat 1 omtrek per laag. Je inlooplip gaat daar voor problemen zorgen.
