Ikarus Meteor

Discussie in 'Zweef Schaalmodellen' gestart door Dopieman, 6 okt 2019.

  1. Dopieman

    Dopieman

    Lid geworden:
    19 nov 2012
    Berichten:
    698

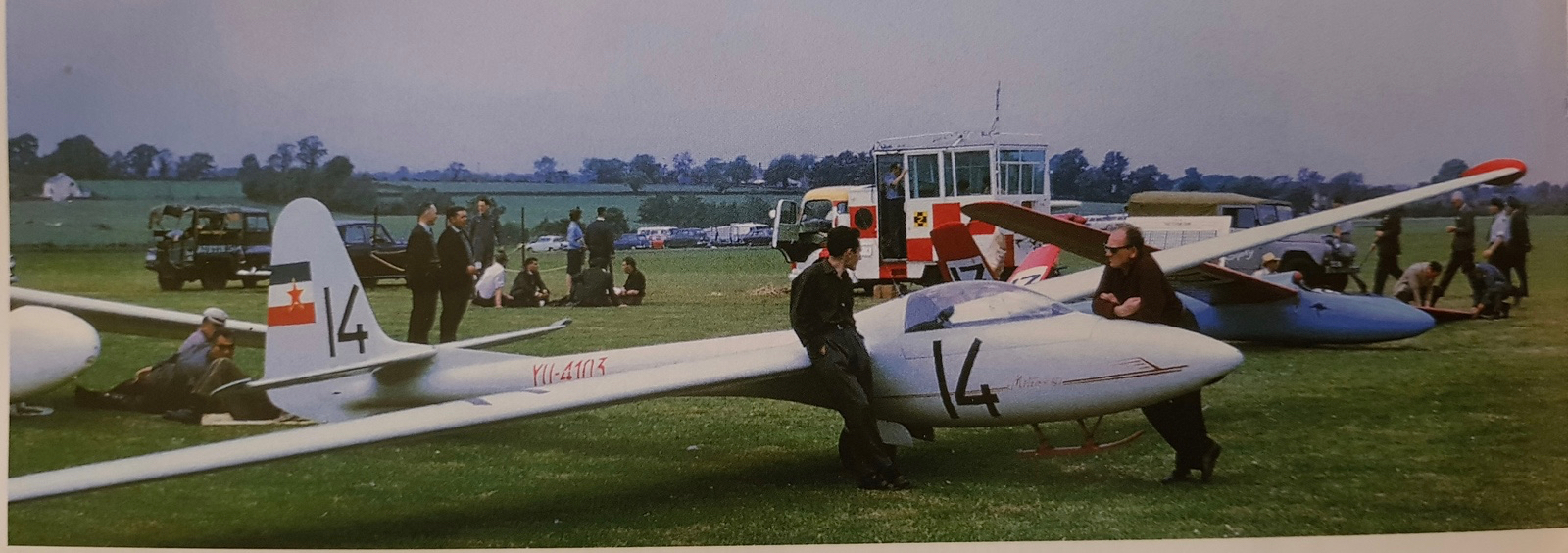

    228EC51E-7B07-40AE-8EC8-8421A36B02F0.jpeg Even voorstellen; mijn nieuwe project, de Ikarus Meteor. Een zwever uit het voormalige Joegoslavie. Een voor de tijd (1957) zeer modern ontwerp. Ik heb een kit van “lasercutsailplanes” gekocht. Het ontwerp is van Jillis Smits, een Nederlander nu woonachtig in Australië. De tekeningen zijn vrij te downloaden van de UK scale soaring site. Het model wordt op een schaal 1:3 gebouwd en krijgt daarmee een span van 6,7 meter!
    Ik zal hier weer verslag doen van de bouw. Van de lezers zal wel weer enig geduld worden gevraagd want dit gaat wel een paar jaar in beslag nemen!
    Ik ben vandaag begonnen met het verlengen van mijn bouwplank.
    Wordt vervolgd!

    Berrie, Fotor, jve en 1 andere persoon vinden dit leuk.
  2. Huibert

    Huibert

    Lid geworden:
    5 sep 2005
    Berichten:
    2.608
    Locatie:
    IJsselstein
    Mooi, ben altijd nieuwsgierig naar bouwverslagen:banana:

  3. Dopieman

    Dopieman

    Lid geworden:
    19 nov 2012
    Berichten:
    698

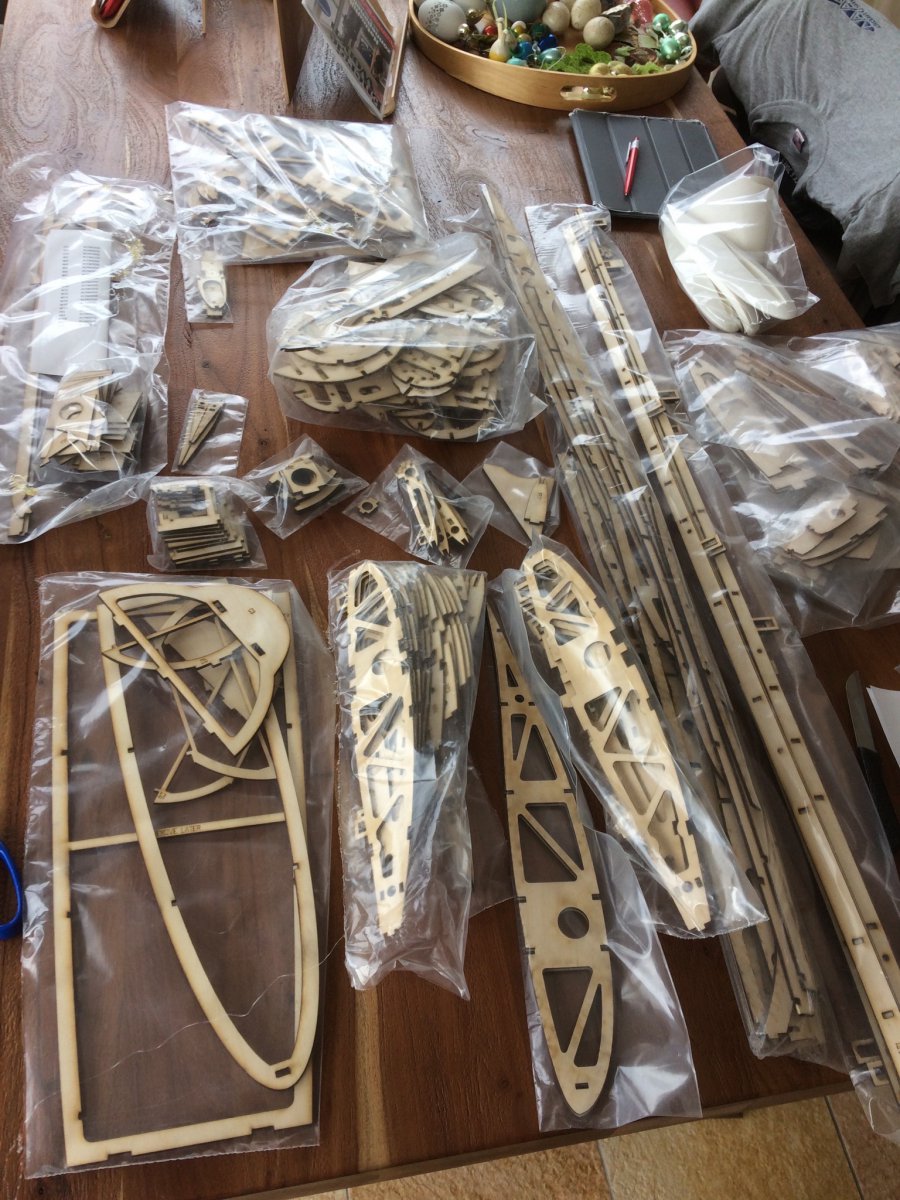

    2946C6B4-1E5B-42D6-A8EC-E4E1E13A4C80.jpeg Unboxing!
    De kit lijkt van uitstekende kwaliteit. Diverse soorten hout afhankelijk van de toepassing. De tippen en de nose cone zijn 3d geprint.

    ISOLA2, J.B, vw4style en 3 anderen vinden dit leuk.
  4. flymax

    flymax

    Lid geworden:
    11 jan 2009
    Berichten:
    1.345
    Locatie:
    Onder de rook van Zwolle
    Leuk zo'n 3D puzzel!;)

  5. Huibert

    Huibert

    Lid geworden:
    5 sep 2005
    Berichten:
    2.608
    Locatie:
    IJsselstein
    Ziet er netjes uit zo.

    ISOLA2 vindt dit leuk.
  6. Dopieman

    Dopieman

    Lid geworden:
    19 nov 2012
    Berichten:
    698
    Ja keurig verpakt en gesorteerd. Het stinkt echter wel. Het is net of er een bosbrand in de buurt is...:(

  7. Dopieman

    Dopieman

    Lid geworden:
    19 nov 2012
    Berichten:
    698

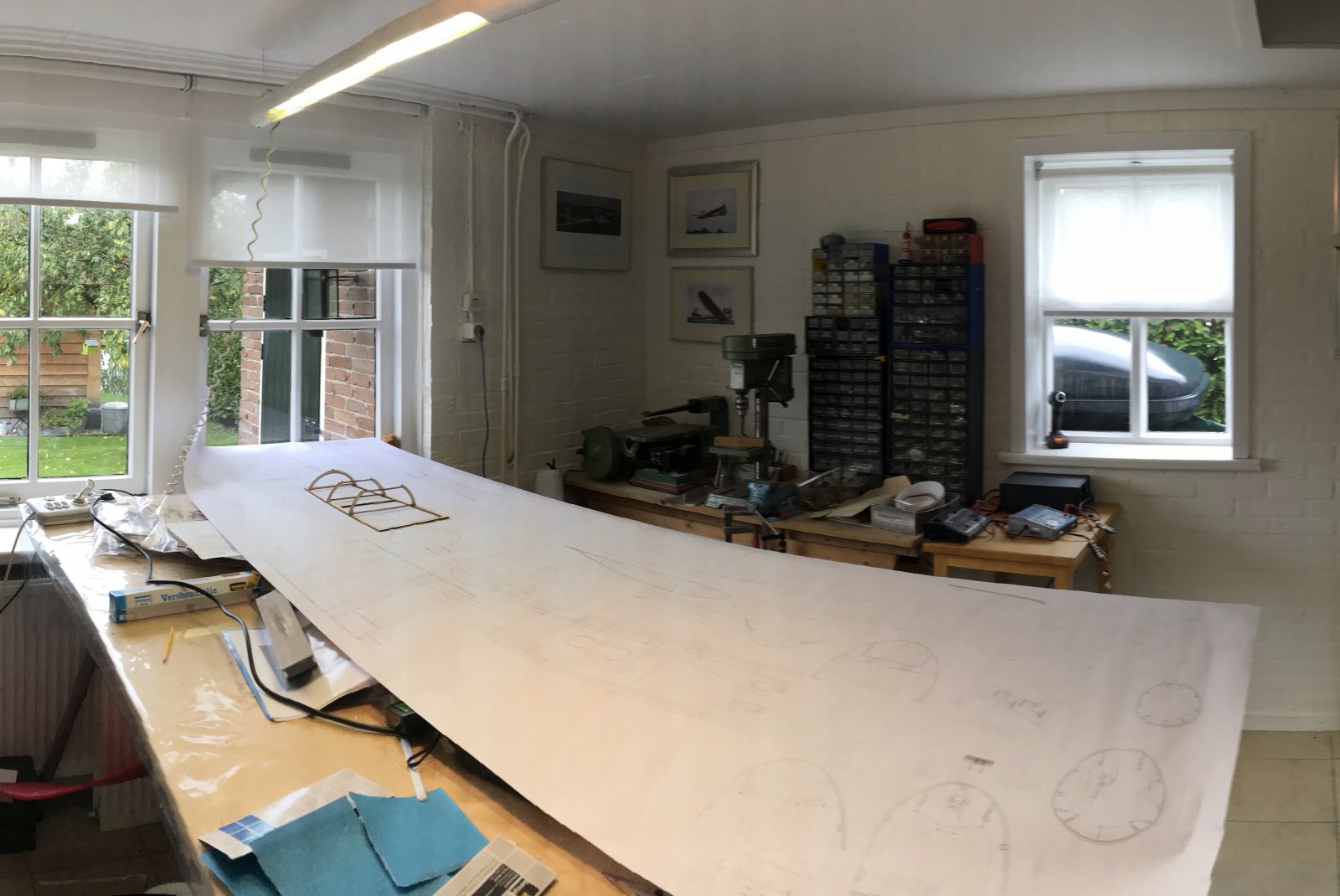

    5DEBE252-2C58-4908-BAD8-78FC38248CB6.jpeg Het feest kan beginnen. Eerst de romp.

    strutter, ISOLA2, Berrie en 1 andere persoon vinden dit leuk.
  8. Fotor

    Fotor Forum veteraan

    Lid geworden:
    10 sep 2006
    Berichten:
    5.669
    Locatie:
    Hillegom
    Dit riekt naar een schitterend project Dopieman! Mooi vliegtuig, lekker karakteristiek.
    Kom maar doorrrrr.

    Berrie en jve vinden dit leuk.
  9. Dopieman

    Dopieman

    Lid geworden:
    19 nov 2012
    Berichten:
    698
    AF47F27E-F5D3-4F13-BADF-6A078F1783C8.jpeg 421C285D-48C1-4B72-A2E7-4EBBB3821FC2.jpeg

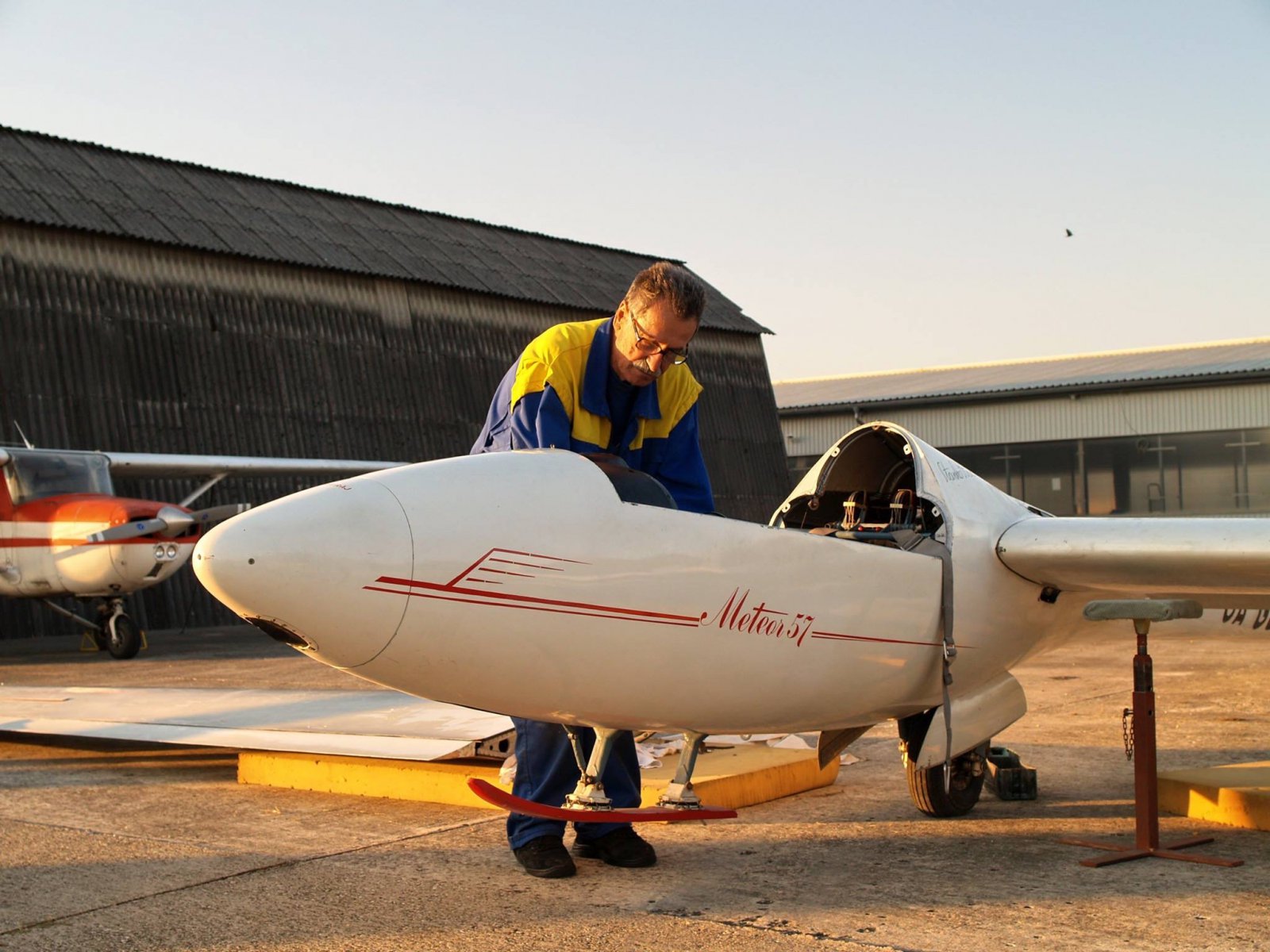

    Het is inderdaad het karakterestieke uiterlijk van deze kist dat mijn keuze bepaald heeft. Vooral de vleugeltippen en de uiklapbare schaats doen het hem!

    vw4style en tjarko vinden dit leuk.
  10. Dopieman

    Dopieman

    Lid geworden:
    19 nov 2012
    Berichten:
    698
    Even een vraag; ik ben onderdelen aan het inkopen waaronder de vleugelpen. Dit moet volgens plan een 20 mm vol carbon staaf zijn. Nu lees ik op de site van Petrausch dat ze zgn. Strongal buizen hebben gevuld met carbon. Dit is dan een 20 mm aluminium buis met 2 mm wanddikte en 16 mm massief carbon. Volgens Petrausch beter omdat carbon gevoelig is voor kerfwerking. Iemand met een mening hierover? Voor mij lastig om te oordelen want de treksterkte van strongal is mij niet bekend.

    Laatst bewerkt: 13 okt 2019
  11. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    5.221
    Locatie:
    daar waar ik vlieg
    Kerfwerking vind plaats daar waar de buizen elkaar theoretisch raken op de scherpe randen door flexen van de vleugel of rammelen van de motor. Carbon laat dan een breukrand achter welke de buis heel erg verzwakt. Petrausch is het beste wat je kunt verkrijgen.

    Rick NL vindt dit leuk.
  12. Dopieman

    Dopieman

    Lid geworden:
    19 nov 2012
    Berichten:
    698
    Ik lees net dat strongal een treksterkte heeft van 630 N/mm2. Dat is een bizar indrukwekkende waarde! Maar koolstof heeft een veel hogere treksterkte! In druk is koolstof de mindere.
    Om kerfwerking te voorkomen kan ik natuurlijk de scherpe randen van de voeringsbuis verwijderen!

    Laatst bewerkt: 13 okt 2019
  13. Dopieman

    Dopieman

    Lid geworden:
    19 nov 2012
    Berichten:
    698

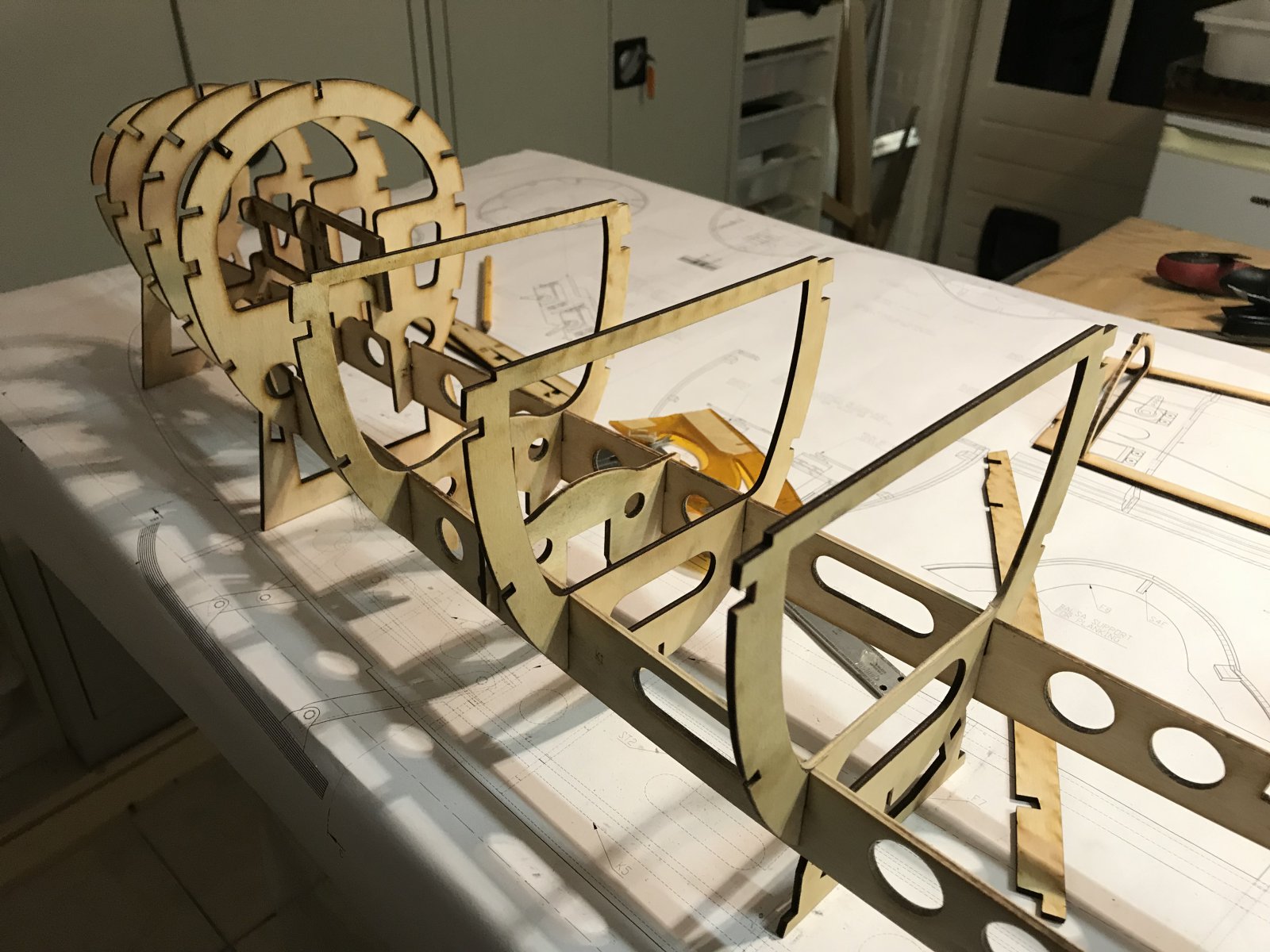

    Eerst even alles passen en daarna lijmen! Sommige onderdelen kunnen alleen in de juiste volgorde gemonteerd worden! 0E63F6B7-CD74-4890-8CD2-336B5032E4FD.jpeg

    Laatst bewerkt: 13 okt 2019
    J.B, tjarko, serge pot en 6 anderen vinden dit leuk.
  14. Berrie

    Berrie

    Lid geworden:
    9 feb 2004
    Berichten:
    3.942
    Locatie:
    Schoonhoven
    Gaaf project!

  15. Fotor

    Fotor Forum veteraan

    Lid geworden:
    10 sep 2006
    Berichten:
    5.669
    Locatie:
    Hillegom
    Een buis wordt aan de ene kant op trek belast en aan de andere kant op druk. De sterkte op druk is dus wel degelijk belangrijk. Bij alu zal de sterkte op trek en druk ongeveer gelijk zijn, bij carbon is de sterkte op druk inderdaad minder.
    Ik zie zelf niet zo de toegevoegde waarde van een inwendige carbon buis. Die alu buizen zijn retestijf en -sterk. Het overgrote deel van de buigsterkte wordt uit het buitenste laagje gehaald, 2mm naar binnen wordt het materiaal al heel veel minder belast. Een carbon binnenbuis zal niet veel gewicht toevoegen, maar de extra sterkte die het levert zal ook beperkt zijn. Het kan misschien wel een goede 'knikbeveiliging' zijn. Als een ronde metalen buis te hoog belast wordt kan hij gaan knikken, een massieve opvulling van de buis kan dat uitstellen.

  16. Dopieman

    Dopieman

    Lid geworden:
    19 nov 2012
    Berichten:
    698

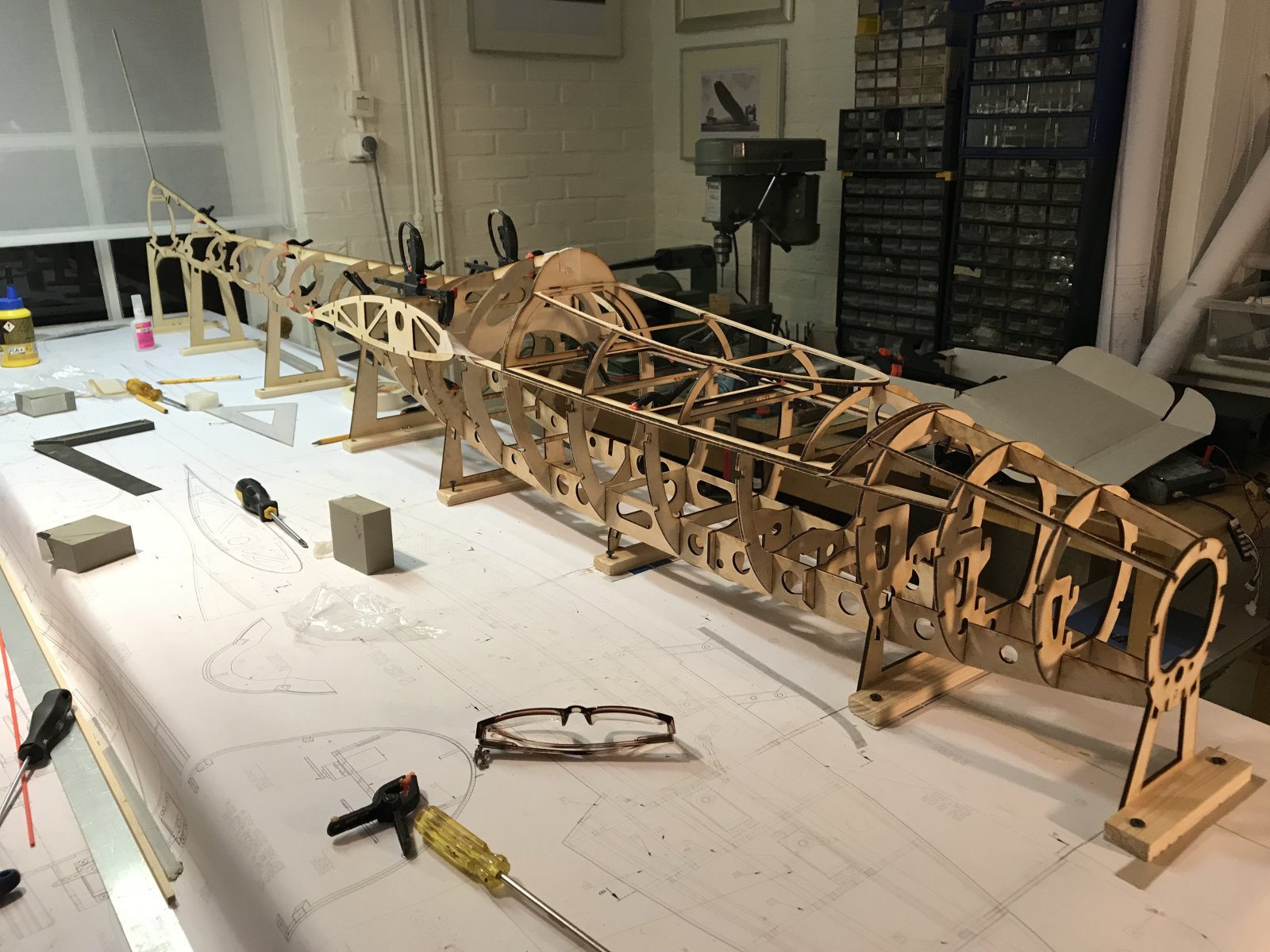

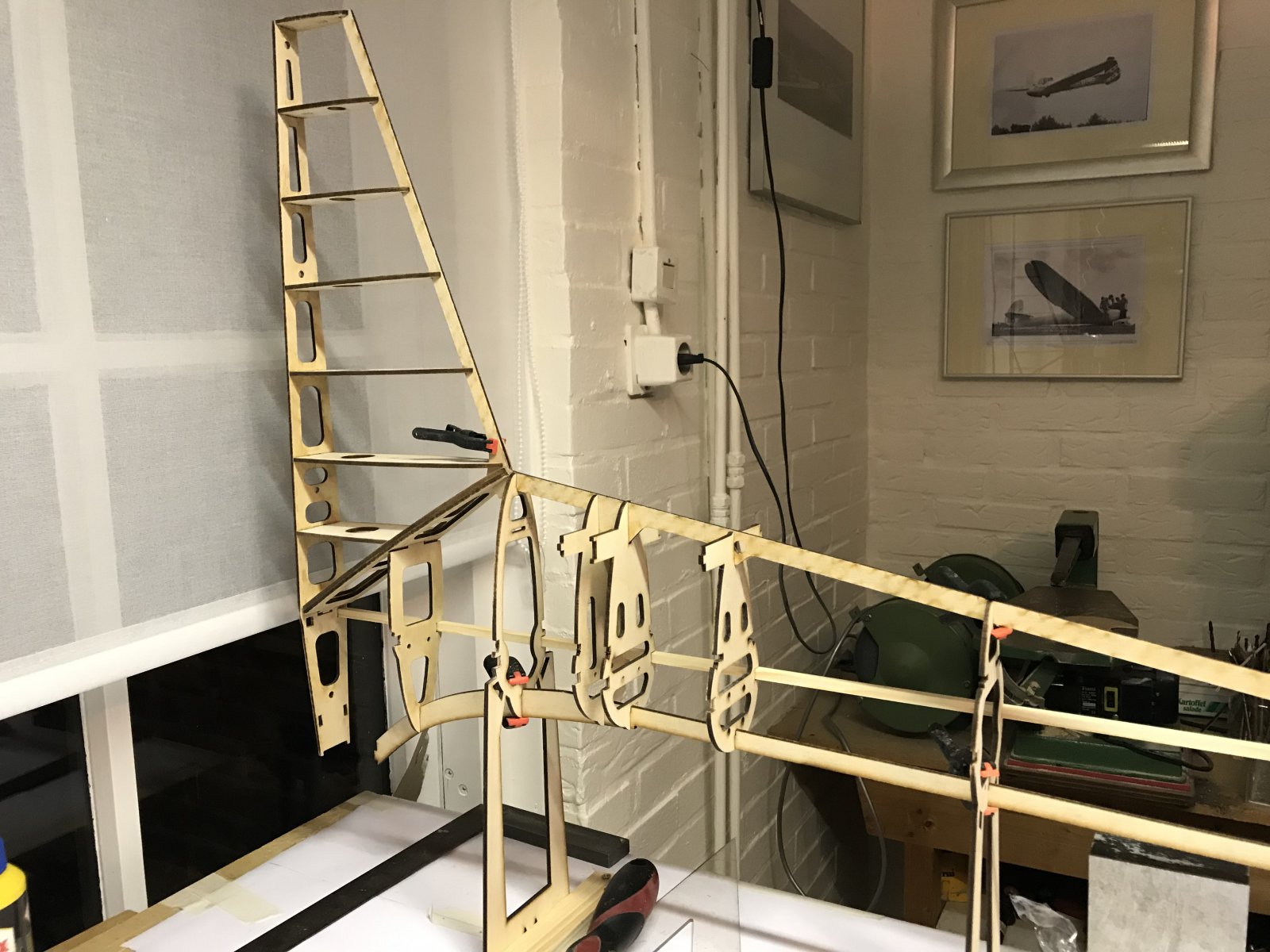

    45D97D8A-BD23-474C-8EA2-03AF071D56D1.jpeg Nog even een update. Langzaam krijgt de romp vorm. Het past allemaal perfect. Alleen het verwijderen van de roetaanslag op de lijmvlakken kost wat extra tijd.
    De voetjes onder de spanten zorgen voor de uitlijning.
