Ingewikkelde elektronica

het zijn PNP torren!, de voeding is negatief, de massa is plus. de emitters zitten naar massa. als men de basis negatiever maakt (naar de voeding rail), gaan de torren aan (T10 uit). dan loopt er basisstroom. (wat ik zei ook steeds)
kijk naar die oscillator, T14. emitter is bij massa (+), de basis is meer naar de voeding, negatiever).
haalt men R29 weg, Uit (basis niet negatiever emitter niet positiever). haalt men R27 weg, Uit (geen basisstroom want basis positiever).
ik denk dat de tekst, half in de war is, met NPN en positieve voeding.
als men naar het schema kijkt, klopt het wat ik zeg, beschrijf.
het is wel een mooie schakeling! het stukje dat men slechts de basisstroom schakelt in wezen, klopt wel. (men benoemt echter niet dat men dan de C22 weer oplaadt, door middentap spanning richting ground trekken via de bases van T15, T16 als T10 aan gaat)
Ldrossel6 is ook belangrijk!
zie ook, dat als T10 uit blijft (even weg), uiteindelijk het zenden ook stopt, en er bijna geen Vce is voor de torren. uiteindelijk keert het potentiaal over C22 om, en komt iets hoger negatief dan de voedingrail uit (paar V vermoed ik). deze trap werkt idd alleen als die steeds in en uitgeschakeld wordt door T10

de feitelijke piek basisstroom voor T15 (of), T16, is groter dan de gemiddelde stroom door R16 (door capaciteiten van de transistoren en de wisselspanningen).
het is wel een mooie schakeling!

ik heb nu ook geen Spice, maar daar zou ik dit ook in testen. ik kan wel een beetje Spice

C22 vormt met een halve uitkoppelwinding (secundair L5) een serieresonantiekring.
Betekent dat er bij resonantie een maximale (halve periode) WISSELstroom loopt door de emitter-basisovergang (microAmpères).
Deze stroom wordt versterkt en het resultaat daarvan vinden we dan terug in de basis-collectorovergang. (milliAmpères).
Het is een pulsversterker (klasse C), géén lineaire versterker die je inderdaad altijd een gelijkspanningsinstelling moet geven.
Deze uitgangspuls brengt de uitgangskring L7/C23 in resonantie, daar ontstaat het uiteindelijke zendsignaal.
Voor de andere halveperiode werkt de andere tor.
Vergeet niet dat door C25, ook de +12 V voor HF gewoon aan massa ligt,
Teken het schema dan nog maar eens, dan zie je vanzelf hoe het werkt.
Bij de torren in de balanstrap is er geen sprake van een Vce gelijkspanning, de emitter 'zweeft'.
Als je het kristal er uit trekt ( sorry:los soldeert) zul je zien dat je op de emitters niets meet.
Vanwege dit feit kloppen al je verdere aannames niet.

Had er aan C22 een weerstand parallel gestaan, dan had je gelijk gehad.
In het enkelvoudige schema in het begin van mijn betoog zit wel zo'n weerstand.
Die heeft daar als functie, de instelling van de tor min of meer stabiel te houden: Gelijkstroomtegenkoppeling tegen 'thermal runaway'.

De Telecont schakeling heeft dat, mogelijk gezien het lage gedissipeerde vermogen per transistor kennelijk niet nodig.
Het ontwerp is slim en elegant, maar vooral ingegeven door de beperkingen van de toen beschikbare halfgeleiders.

Laatst bewerkt:
nee m.i. is de tor welke uit gaat, (en waarvan de collector sterk negatief, omhoog zwaait), juist de neutralisatie capaciteit welke de andere tor basis hard aanstuurt (samen met de positievere spanning van L5 op dat moment op de emitter, richting massa dus). die tor gaat dus extra hard aan. (klasse C inderdaad, klein deel van de HF periode).
en op het moment dat T10 uit is (potentiaal over C22 is dan iets kleiner dan de voeding rail spanning, paar V minder potentiaal? komt door gelijkrichting tegen de E-B dioden), is het de stroom door R16 welke de oscillatie "enabled". op zichzelf is het een soort half zelf oscillerende (of zelf bekrachtigde), extern getakte, eind trap.
inderdaad op zich maakt het niet veel uit, aan welke spanning (massa of voeding) de koude kant van C22 zit. (voeding is toch ontkoppeld)

op het moment dat de oscillator stopt stopt ook de zend trap inderdaad (de aansturing takt is dan weg)
deze schakeling is mooier dan jij snapt!
de dominante kring is C20 L5 primair. de secundaire spanningzwaai is veel kleiner,
en "kantelt", "wipwapt" met C22 als referentie punt. aarding punt HF.
die spanning "zet" steeds de ene of andere emitter aan. waarna de collector capaciteit welke ver omhoog zwaait, van de andere uitgeschakelde tor (T15, T16 heb ik het over) de basis extra hard negatief naar boven trekt. extra hard aan. op het moment dat de eindtrap zendt, komt de energie in feite uit C22. T10 "laadt" steeds de condensator weer op. (dit kan, met germanium, kennelijk)

PS ik ga jou ook niet overhalen hoor, dat is het punt hier niet. ik doe ook echt mijn best jouw verklaring te vatten (geheel)! lukt mij ook niet. delen wel! bijv de klasse C operaties en collector stromen (mA orde)

het is dat ik niet echt zend apparatuur bouw (qua wetgeving) anders zou ik het proberen te bouwen. en met Si aan de praat te krijgen (door wat extra componenten).
en ik simuleer het een keer in Spice als ik dat weer heb.

toev: @Bruno van Hoek : als je het kristal weghaalt, staat T14 een klein beetje aan gebiasd.

Bruno van Hoek zei:
Ik ook... ;)
Als T10 geleidt, liggen de bases inderdaad aan ground en dus ontstaat er een geaarde basis schakeling. Dan werkt de PA, anders niet,
Die aanname klopt niet. De emitters 'zweven' (vanwege C22).
De schakeling werkt alleen bij veranderingen (door tussenkomst van de condensatoren), er is geen gelijkstroominstelling, lek, o.i.d. Leuker kan ik het niet maken...:(
Klik om te vergroten...

als T10 aan is, is de zendtrap uit. C22 potentiaal bijna voeding spanning. (de spanning over C22 gemeten paar V minder dan de voeding spanning, koude kant aan de voeding rail! warme kant een paar V negatief boven massa). (collector emitter T15 T16 DC potentiaal maximaal) als T10 uit gaat gaat de zend trap zenden (enabled door de stoom door R16). als T10 uit blijft (weg), verdwijnt het potentiaal van C22 na enige tijd. Dan zweven de emitters inderdaad (is er geen voeding potentiaal om te zenden meer), en dan stop de eind trap ook.
het werkt alleen goed als T10 regelmatig schakelt en C22 oplaadt, respectievelijk T10 regelmatig uitschakelt en de zendtrap activeert.
T10 voortdurend aan = niet zenden, T10 voortdurend uit = ook niet zenden.
T10 regelmatig aan/uit = alles werkt.

een belangrijk punt is steeds, dat PNP uit! gaat, als je de basis aan plus legt (aarde in dit geval)
(juist dus wanneer T10 aan gaat)
laat dit even resoneren.

ik gun het iedereen iig, de propere werking te zien. ik doe ook mijn best

ik probeer uit interesse dat laatste schema van die pulsgenerator te snappen, zware!
ik ben ongeveer bij: rechts bovenin een monostabiele multivibrator. links onderin een astabiele
multivibrator. er zijn invertoren en de pulsgenerator werkt in 2 "delen" die om beurt
de monostabiele multivibrator triggeren.
verder kijk ik nog wat wat is! als zulke dingen actueel waren, en ik was nog jong,
dan had ik dat echt als beroep gekozen. (voorkeur van beroep)

T10 in geleiding: HF versterker (T15 & T16) aan.
T10 gesperd: HF versterker (T15 & T16) uit.
En ik ben niet de enige die er zo over denkt. Ik ga er verder- en dat is niet lelijk bedoeld- dan ook niet over discussiëren. Geen tijd voor....

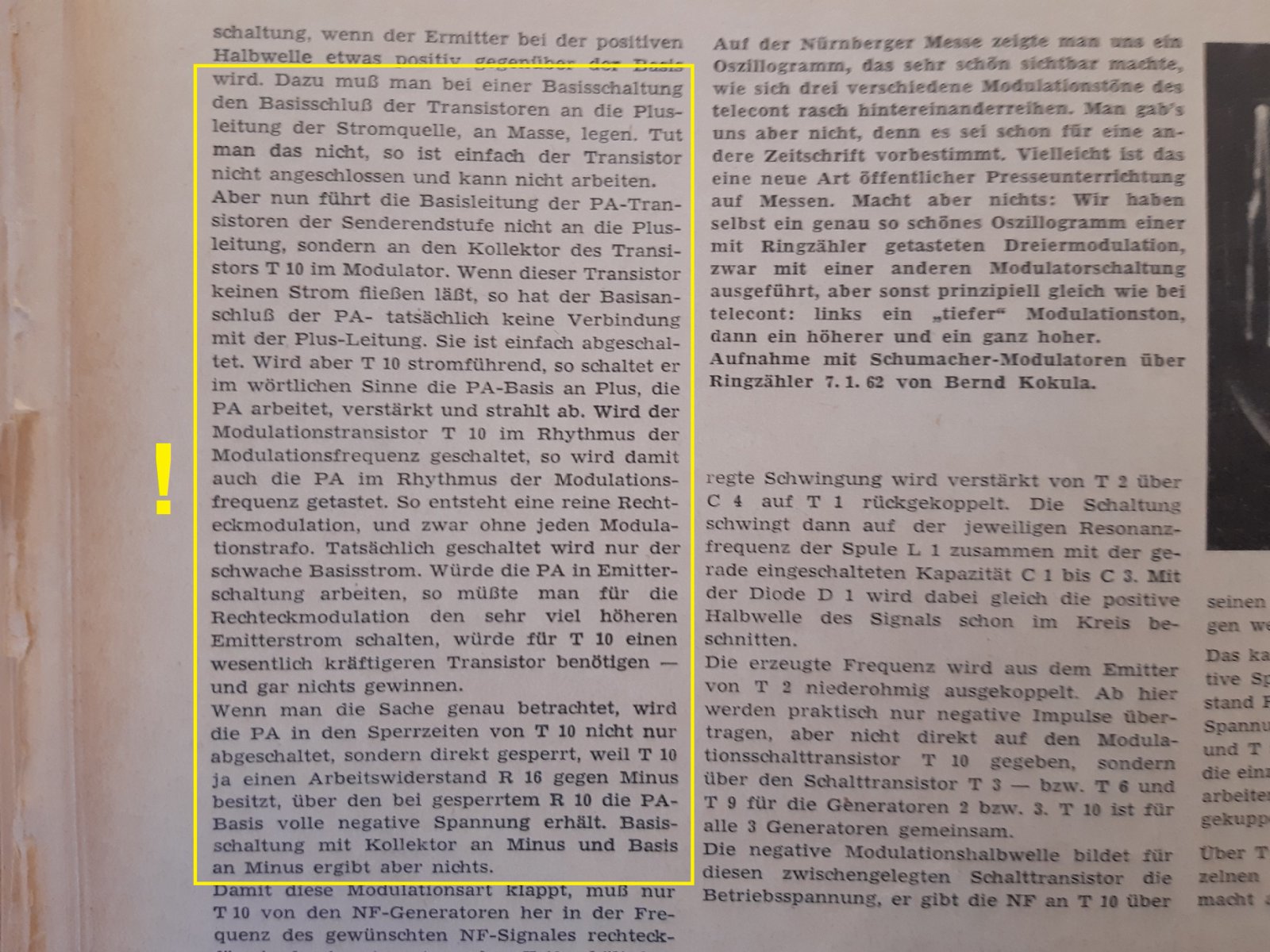

Verklaring werking PA modulatie.jpg



nogmaals: PNP basis aan plus, tor is uit.

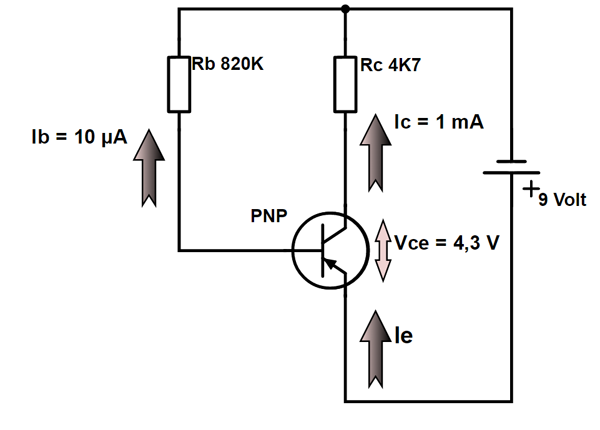

op het moment dat T15 of! T16 aan is (T10 uit), loopt Ie via C22 (in dit plaatje de batterij zeg maar), en Ib is I van R16, plus de miller capaciteit (C van CB) van de andere tor welke uit is (en waarvan de collector sterk omhoog (negatief) zwaait).
als men de zendtrap na wil maken met silicium, stel ik voor om te beginnen,
met weerstanden te maken tussen B en E van T15 en T16 elk. (iets van 1K tot 5K?)
kennelijk kan het met Germanium, zonder.
die weerstanden zijn zodat T10, steeds C22 kan "opladen"

Laatst bewerkt:
jawel maar, de basis zit aan min (die massa is min! en collector ook aan min!)
de basis weerstand is R16!

lecraM zei:
op het moment dat T15 of! T16 aan is (T10 uit), loopt Ie via C22 (in dit plaatje de batterij zeg maar), en Ib is I van R16, plus de miller capaciteit (C van CB) van de andere tor welke uit is (en waarvan de collector sterk omhoog (negatief) zwaait.
als men de zendtrap na wil maken met silicium, stel ik voor om te beginnen,
met weerstanden te maken tussen B en E van T15 en T16 elk. (iets van 1K tot 5K?)
kennelijk kan het met Germanium, zonder.
die weerstanden zijn zodat T10, steeds C22 kan "opladen"
Klik om te vergroten...

kijk eens naar de stromen!
de transistor zelf, weet niet in wat voor schakeling die zit. die weet alleen de spanningen en stromen die die ziet.

dat plaatje wat ik postte, koos ik uit, omdat dat erg lijkt op de situatie van T10 is net uit gegaan,
en T15, of, T16 geleidt. het plaatje lijkt op zo'n situatie
(uiteraard, moet je zelf er L5 secundair even bij denken in het emitter pad, doet er verder in het voorbeeld niet toe)
in realiteit levert T14 ook wat vermogen aan de eindtrap, 5 tot 10% ? (die orde)

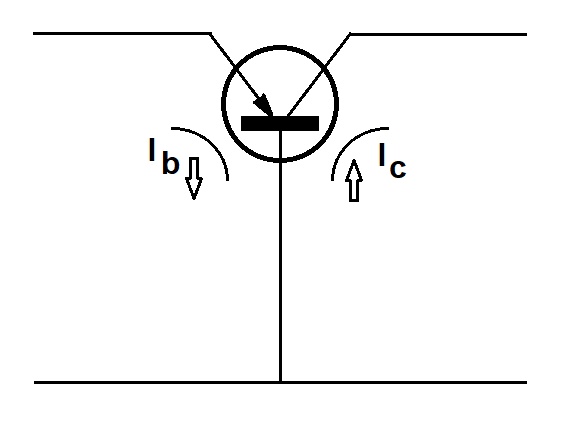

die schakeling is geen common base als T10 aan gaat (vergeet dat liever) omdat dan de basis aan plus zit! (massa). bovendien is op dat moment de emitter negatiever dan de basis.(PNP) !
dat stukje in de tekst van Bruno is abuis

(edit, wat puur technischer gemaakt)

Laatst bewerkt:
