Lennie's blackout mini H [under construction v3.0 updated 15-2 post #22]

[Lennie]

hallo allemaal,
na lang gewacht te hebben op alle onderdelen, is het eindelijk zover.
samen met mijn schoonbroer zijn wij begonnen aan de bouw van mijn Blackout.

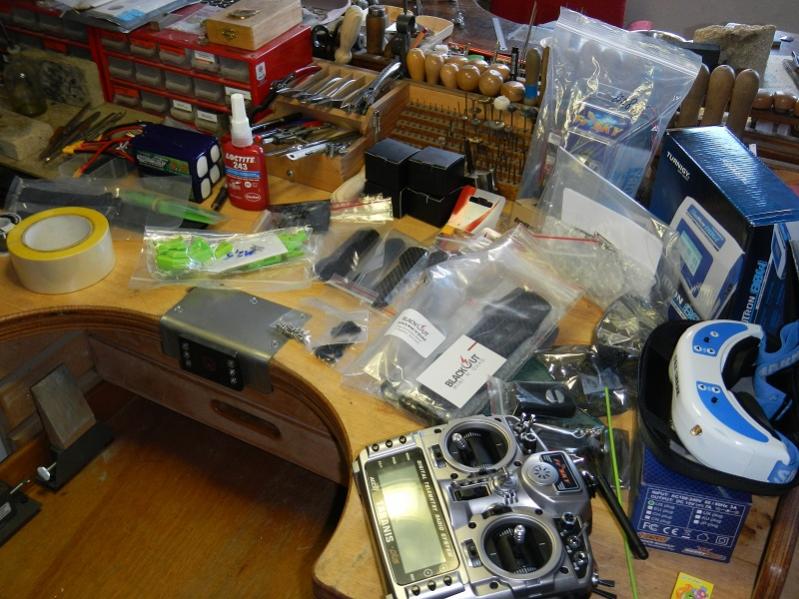

alle onderdelen op een hoopje

we zijn eigenlijk begonnen met een mockup van alle onderdelen....
waar willen we alles hebben en hoe willen we het hebben.
dus hebben we eerst het frame opgebouwd

we zijn begonnen!!!

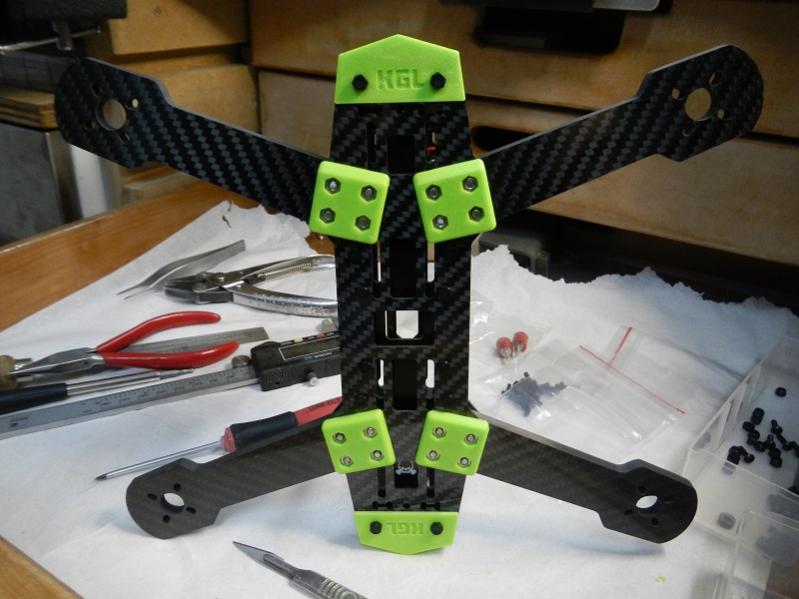

de belly pads en bumpers

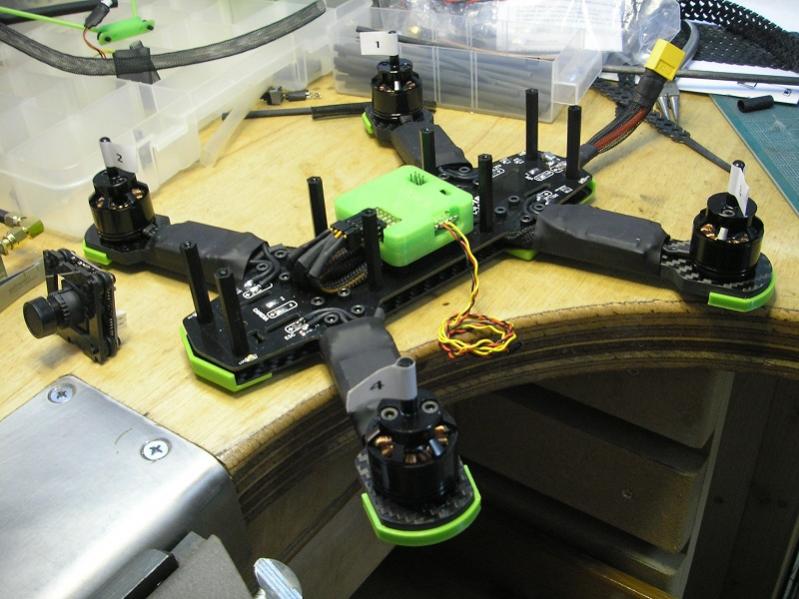

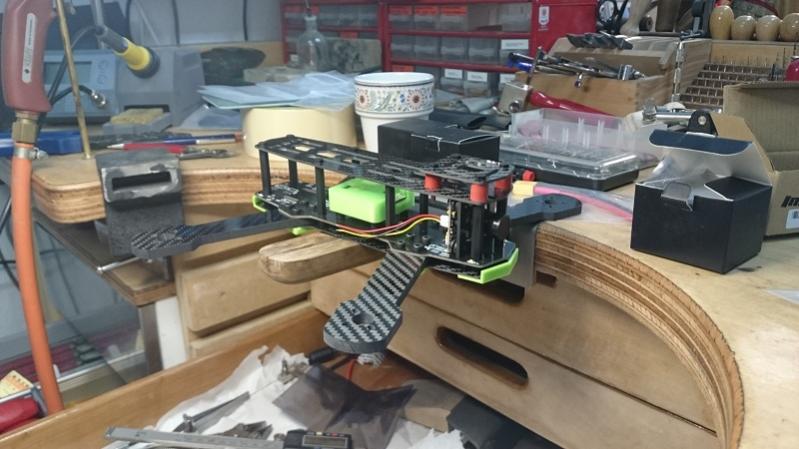

wat verder

de naze komt in een mooie behuizing, maar we willen hem aan het frame maken met de orginele plastic boutjes. helaas was de draad te kort dus hebben we de boutjes een beetje aangepast.

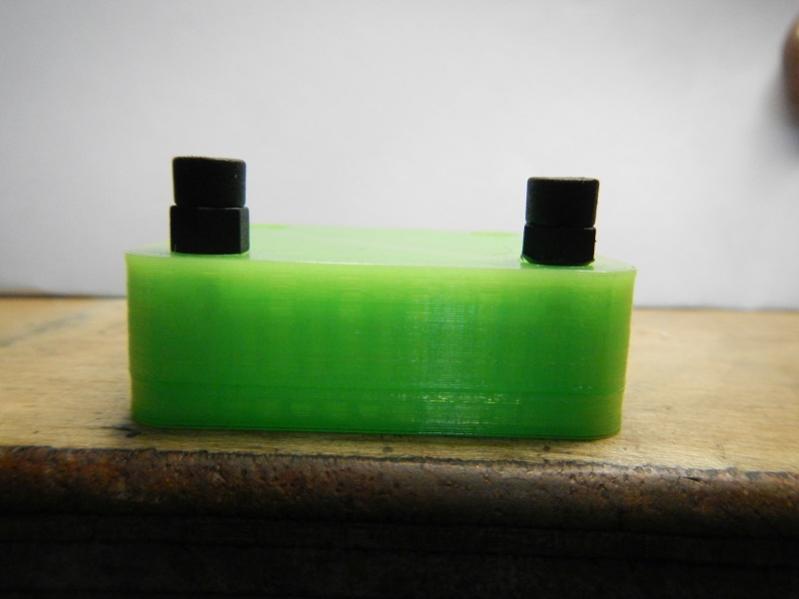

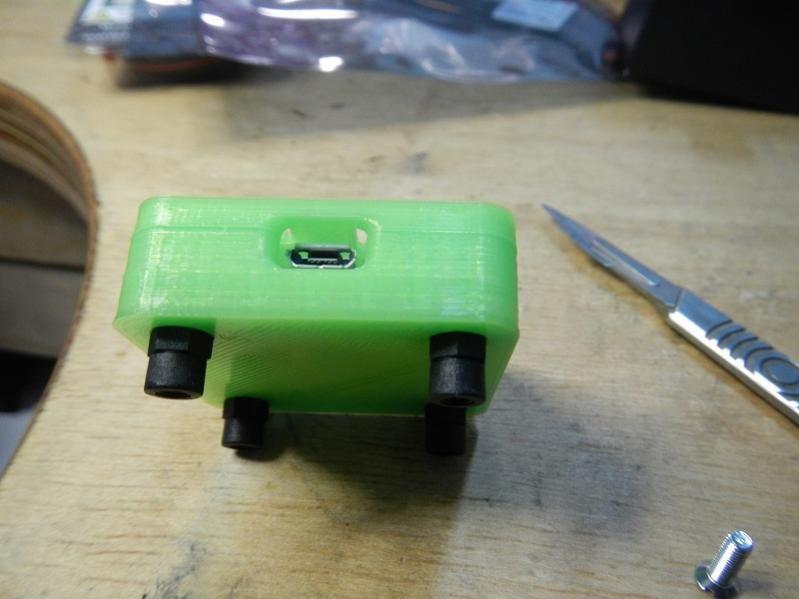

links het orginele boutje, helemaal rechts het boutje waar de naze mee dichtgeschroeft zit, en in het midden ons aangepast boutje wat beiden doet

scheelt een dikke milimeter, waardoor je veel meer draad pakt

naze netjes verpakt

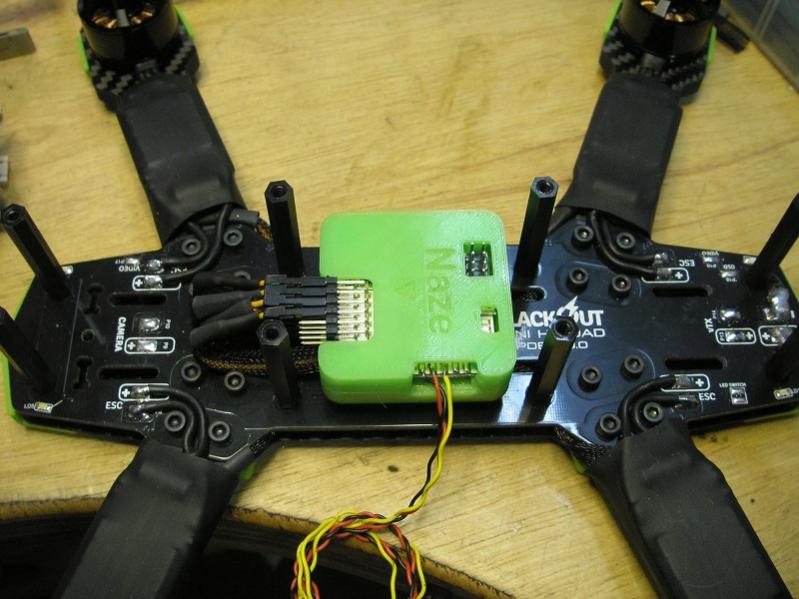

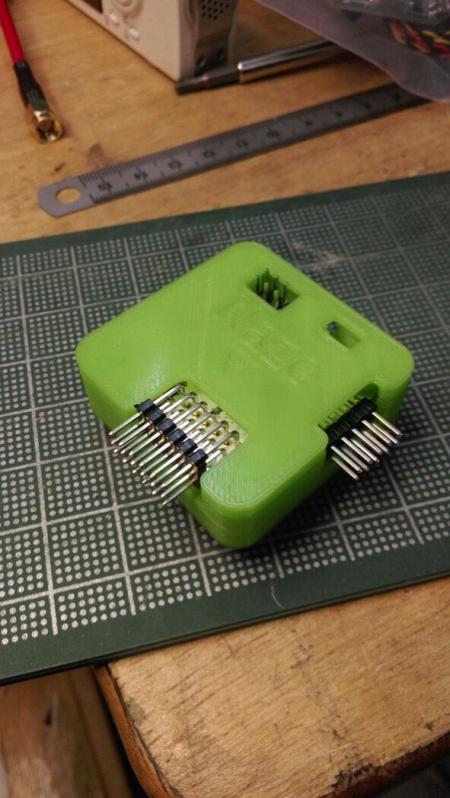

pinheaders gesoldeerd op de naze

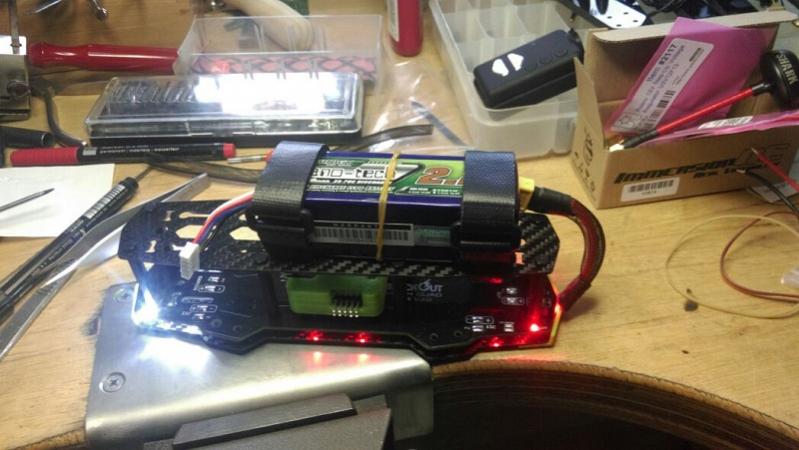

schoonbroer wou de ledjes zien

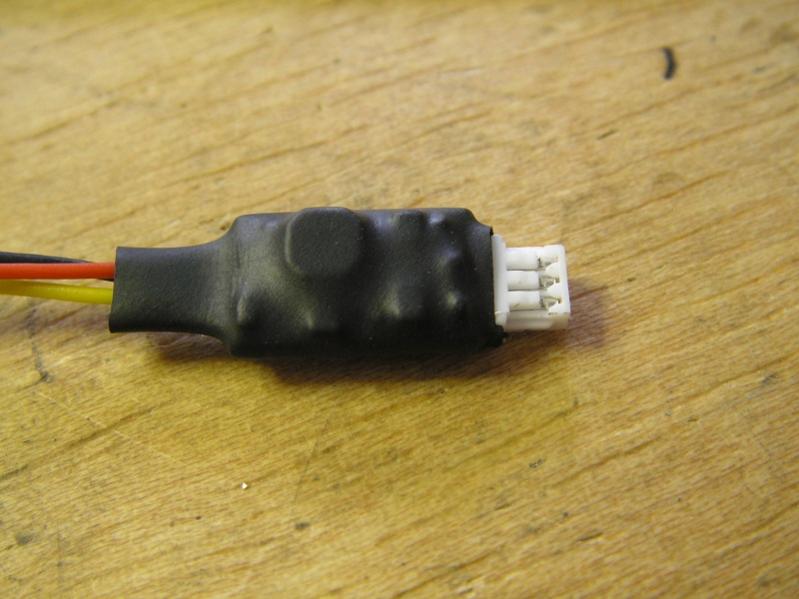

de osd en stepup mooi weg gewerkt

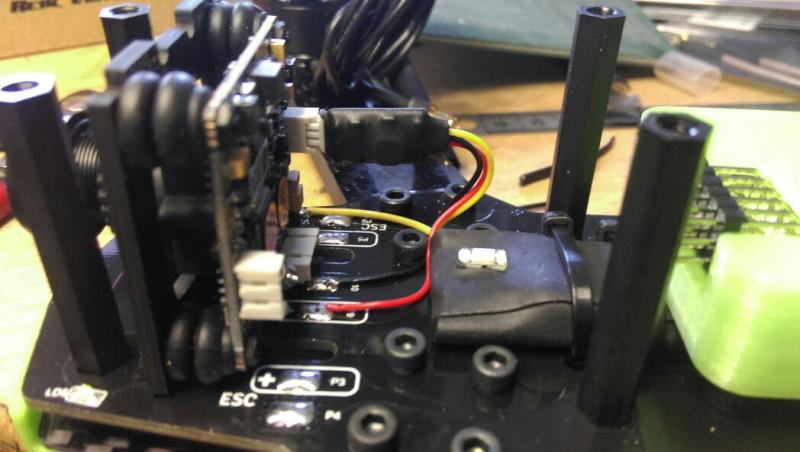

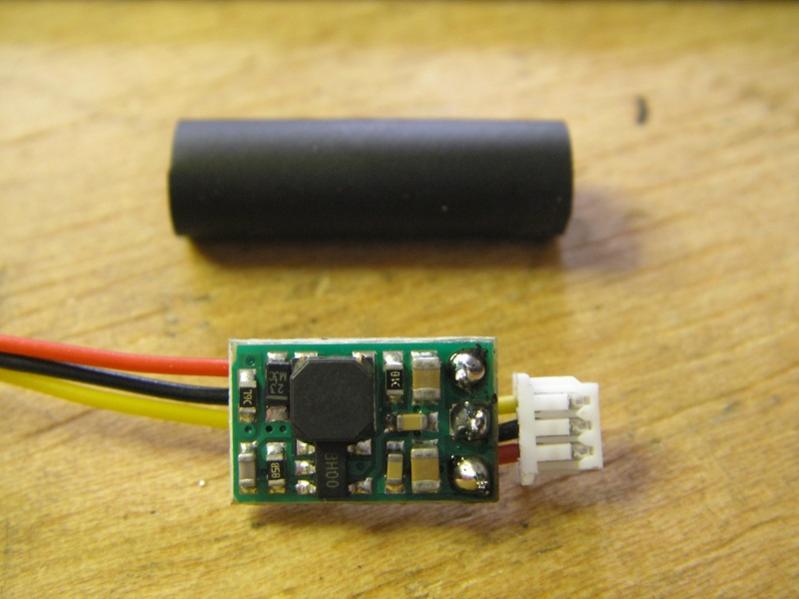

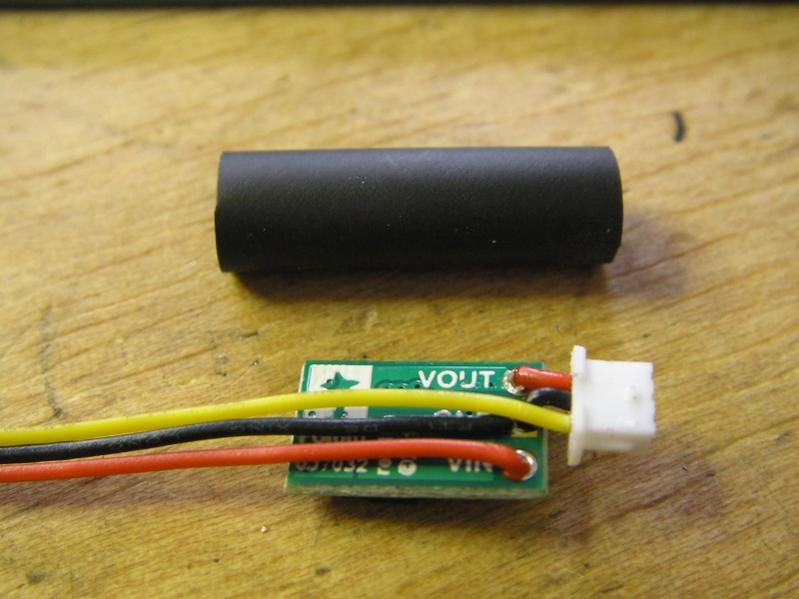

stepup dicht bij de camera connector gesoldeerd

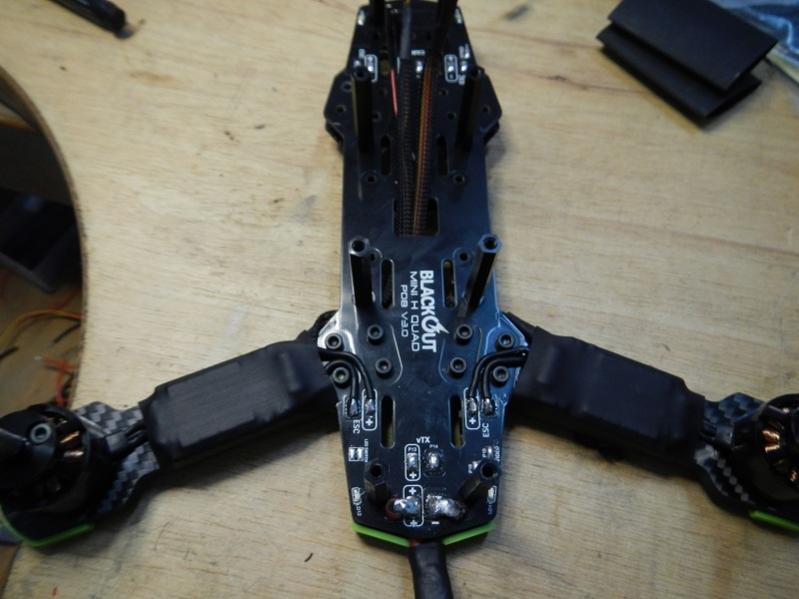

de achterkant

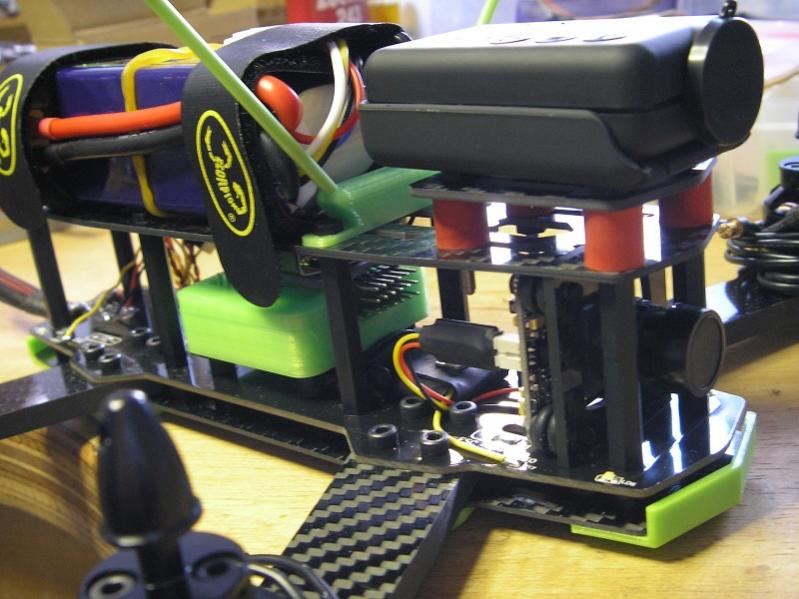

en alles mooi verpakt

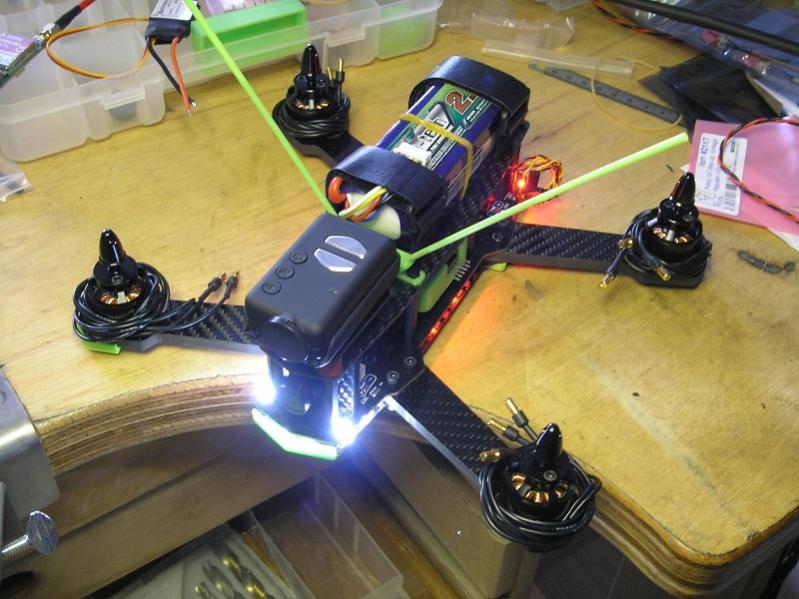

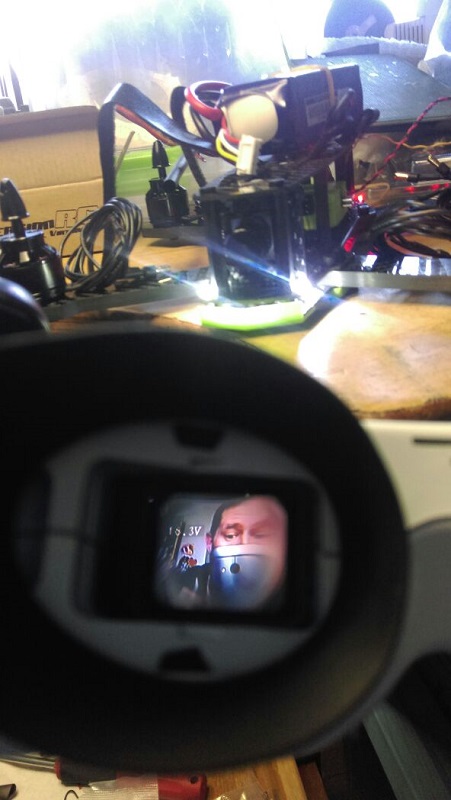

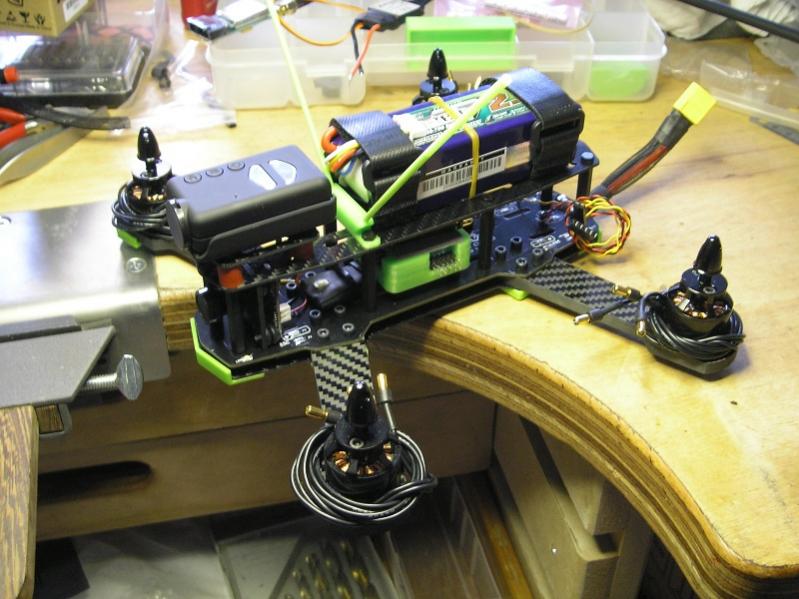

houston we have visual!!!

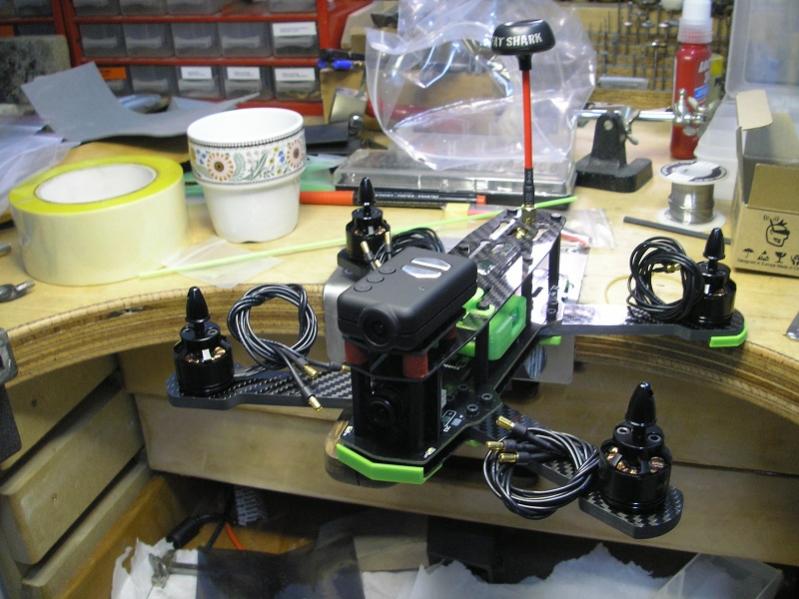

plaatsbepaling van onderdelen is lastig haha daarom alles even prefitten

de camera mount wordt nog aangepast

door het drukke schema helaas moeten stoppen maar de build gaat zeker verder keep u all posted peeps



[javelin]

Haja, het feest is begonnen!!
Mooi die nazekees
Ga ik volgen



[Lennie]

Haja, het feest is begonnen!!
Mooi die nazekees
Ga ik volgen

Die nazekees is niet bedoeld voor dat frame, vandaar de aanpassing. Orginele rvs boutjes zijn verzonken. De orginele plastic frame boutjes hebben we op de draaibank taps gemaakt zodat ze ook verzonken zijn. Dan pak je meer draad en zit het steviger. Nu zit dat geheel mooi vast aan het frame



[Gerard_nl]

door die polulu zo start bij de connector te solderen van de cam loop je het risico de connector van de cam print te rukken

ik zou dat zo niet doen



[mark]

Alles super netjes in elkaar gestoken mannen! Geen haastwerk deze build. Kortom: goed bezig!

Kan ik wat van leren.



[Lennie]

Alles super netjes in elkaar gestoken mannen! Geen haastwerk deze build. Kortom: goed bezig!

Kan ik wat van leren.

Thnx
Nee absoluut niks overhaast. Alleen de Naze voorbereiding en het fpv gedeelte zijn eigenlijk gedaan. Camera angle wordt zeker nog aangepast. Morgen nog langere boutjes halen voor de motoren want de orginele passen niet. En dan gaan we volgend weekend verder (helaas door druk schema van beiden).
Volgend weekend hoop ik m toch wel klaar te hebben

Verder ligt onze focus om alles zo "clean" mogelijk te houden... Geen chaos van draden. En natuurlijk ook zo licht mogelijk, dus alles wat getript kan worden doen we ook



[gertjuh]

3d print frame beschermers zelf getekend?
waar gekocht?

thanks



[Lennie]

3d print frame beschermers zelf getekend?
waar gekocht?

thanks

stuur maar een pb naar klucky_13



[BorisB]

Mooi verslagje man en ziet er netjes uit!



[Lennie]

zooo ben net thuis en even tijd voor een kleine update.

vandaag (09-feb) maar even langere boutjes gehaald voor de motoren. aangezien dat deze net ietsje te kort waren door de plastic bumpers. daarna door getuft naar mijn schoonbroer, onder het mom...eventjes wat doen (dat was om 16:00u)

na even grondig onderzoek gedaan te hebben over het Naze32 board...wat waar moet komen en wat we wel en niet gaan gebruiken was het uur U en moest het ervan komen!!!
we moeten de draairichting gaan bepalen en de Naze32 flashen naar Cleanflight.

tijdelijke mockup gemaakt en alles aangesloten....grrrr @$#% pot....volsnot!!! ik HAAT computers!!!!!....uurtje later...YEAHHHHH het werkt!!!! ik heb eindelijk connectie in cleanflight met mijn Naze!!! (bleek dat ik een driver moest downen....duhhhhh)

naar de motor tab.... "JA!! ik ben me bewust vinger kwijt te raken" hokje heb ik aangevinkt... master switch volle gas!!! stroom op de multi...bliep...schuifje naar beneden schuiven...bliep muziekje zoals het hoort...YES!! Lennie kent t wel na veel ge...potver
draairichting hadden we daarna snel bepaald.
mooi dan kunnen we nu de motoren en esc's permanent gaan fixen.

aangezien mijn schoonbroer en ik toch al aan het mieren#3ken waren, proberen we er maar meteen modelbouwporno van te maken.

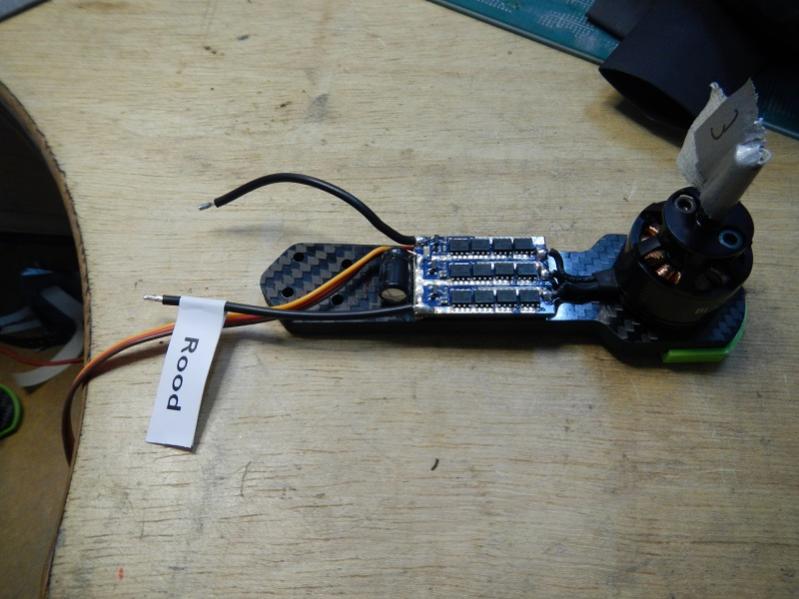

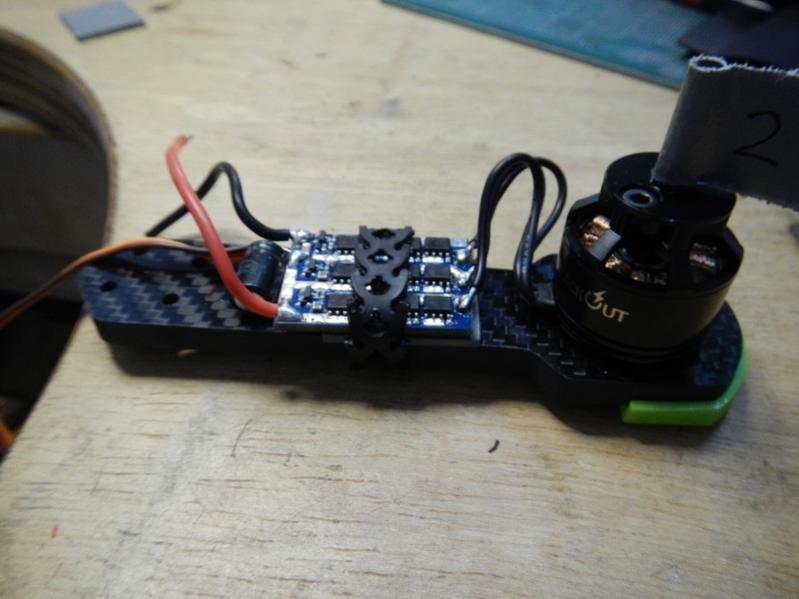

eerst maar eens de esc's gestript en de heatsink verwijderd(scheelt 35gr totaal)

aangezien de rode draad in beeld komt, vonden wij dat we die maar meteen moesten vervangen met een zwarte draad...oog wil ook wat

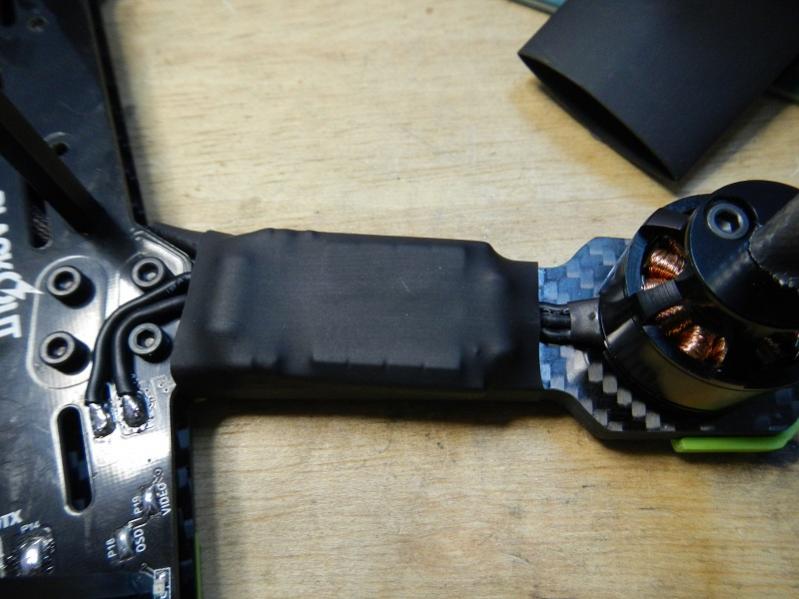

de bekabeling maar mooi strak om het boutje geleid...

en de signaal kabels mooi in een sleeve gestoken. (1 plusdraad van de esc voed de naze32, van de andere 3 esc's zijn de plus draden zijn niet meer aanwezig) en lopen tussen de bottom plate en PDB tot onder de nazekees

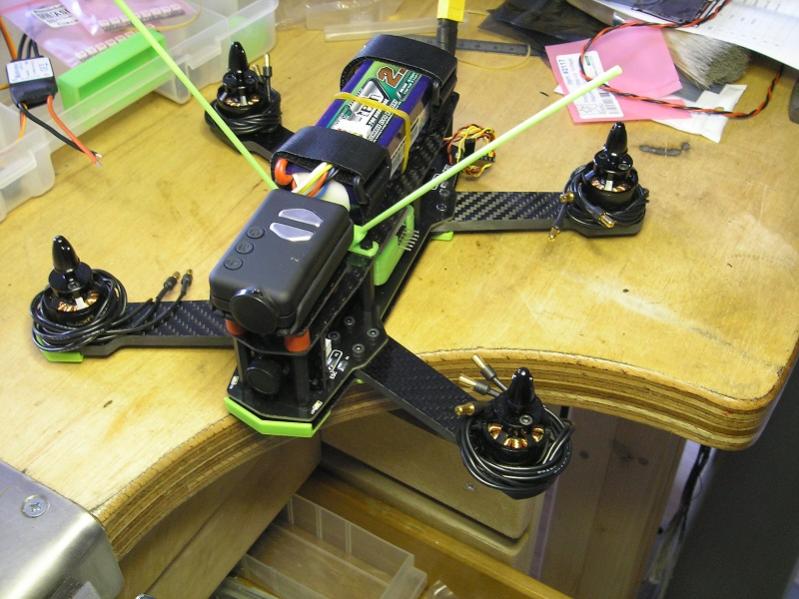

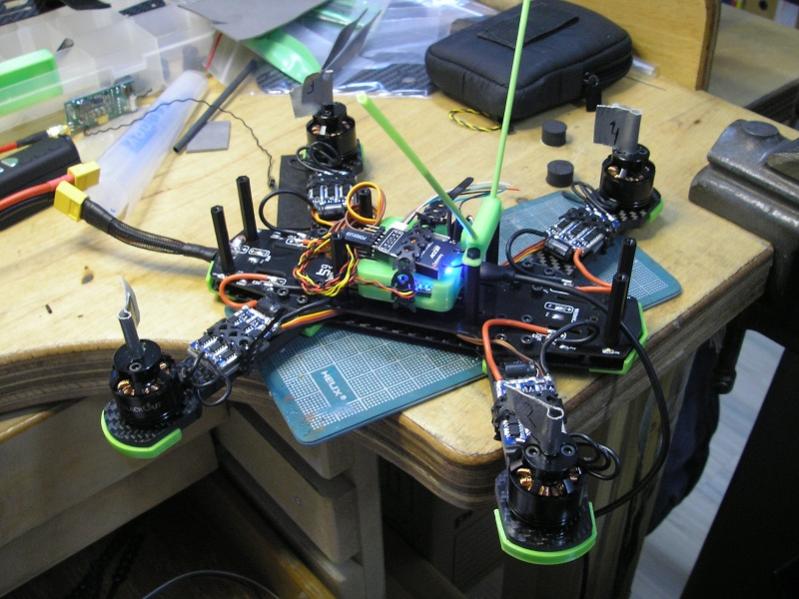

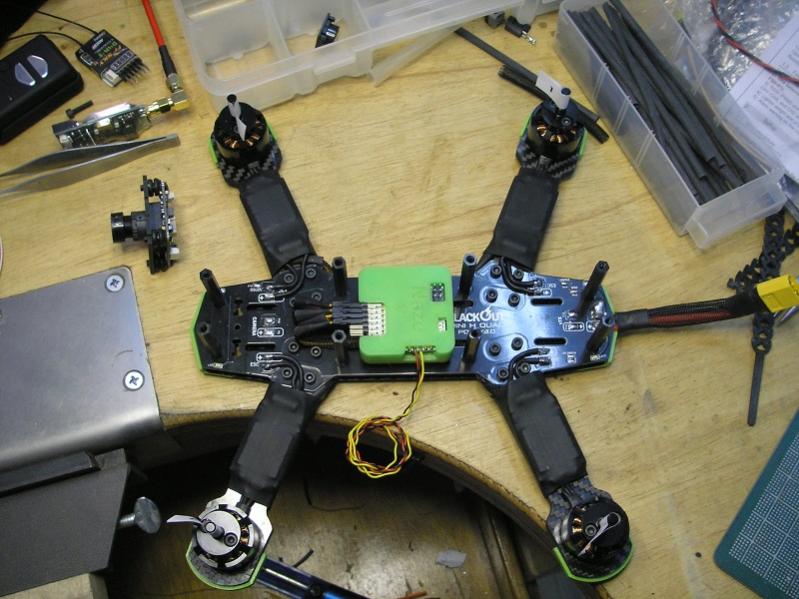

het begint ergens op te lijken.

meer hebben we niet gedaan, maar we nemen ook heel rustig de tijd om alles zo mooi mogelijk weg te werken.

@Gerard_nl de pololu krijgt een andere locatie net als de OSD.... maar dat laat ik nog wel zien.

keep u all posted!!!!!



[supernovasx]

Ziet er goed uit, ben benieuwd naar de eerste vlucht en filmpjes



[Avionics]

Zitten je esc's rechtsreeks op de arm zonder isolator?
Carbon (koolstof) geleid erg goed dan is de kans op kortsluiting best groot.



[Lennie]

Zitten je esc's rechtsreeks op de arm zonder isolator?
Carbon (koolstof) geleid erg goed dan is de kans op kortsluiting best groot.

Nee niet rechtsstreeks, zit een dempings matje onder, mooi op maat gesneden dus het valt idd niet op



[Avionics]

Strak Gedaan! Ik ga over een tijdje als alle benodigdheden binnen zijn ook een bo build starten. Echter twijfel ik nog over de bally pads. Hoe bevallen deze jou zijn ze stevig en zijn de armen nog wel voldoende vast te draaien?



[BorisB]

Klopt je CG wel zo met mobius voorop en de lipo vrij ver naar achteren of was dat meer voor de foto?



[Lennie]

Klopt je CG wel zo met mobius voorop en de lipo vrij ver naar achteren of was dat meer voor de foto?

Lipo was meer voor de foto, kan behoorlijk mee geschoven worden.
Komende build dag zullen de Osd, Vtx en stepup hun definitieve plaats krijgen waarmee we ook de cg beter kunnen bepalen.
Ook moet de cam angle nog aangepast worden evenals de mobius plaatsing.


@ avionics: door de belly pads en armguards pasten de orginele boutjes niet meer, hier en daar 2mm langere moeten kopen.
Heb nog geen vlieguren met een dergelijke quadcopter dus ik kan niet vertellen hoe ze hun werk doen. Maar het bevalt me zeer zeker.

Ben aangenaam verrast over de qualiteit en hoe degelijk alles is. Zelfs voor de prijs(is niet een klein prijsje alles bij elkaar) had ik deze qualiteit niet verwacht!!!!!



[Lennie]

schoonbroer had mij foto's gestuurd van maandag avond.

nadat wij alles tijdelijk aangesloten hadden....

kreeg ik mijn eerste kennismaking met cleanflight

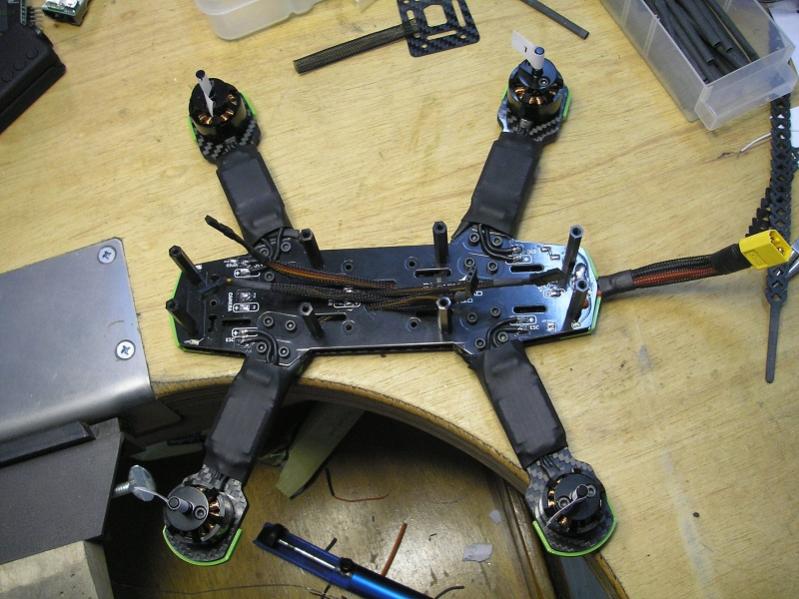

hier zitten alle 4 de armen netjes verpakt
