een hele goede avond modelbouw vrienden,
vandaag zijn we weer eens verder gegaan aan de build. tussen alle bezoek door zijn we toch wel productief bezig geweest. het doel van vandaag was het video systeem permanent maken.
we hebben flink lopen tobben, aangezien we 2 dingen niet wouden opgeven...
nr 1: de voelsprietjes waar de antennes van de zender in gaan (ja Klucky_13 dat ziet er gewoon mega uit!!!)
nr 2: de pingpong antenne moest gewoon op de bovenplaat gemount worden!! (konden niet het orginele gat gebruiken omdat de accupack dan niet tussen pinpong antenne en voelsprietjes past)

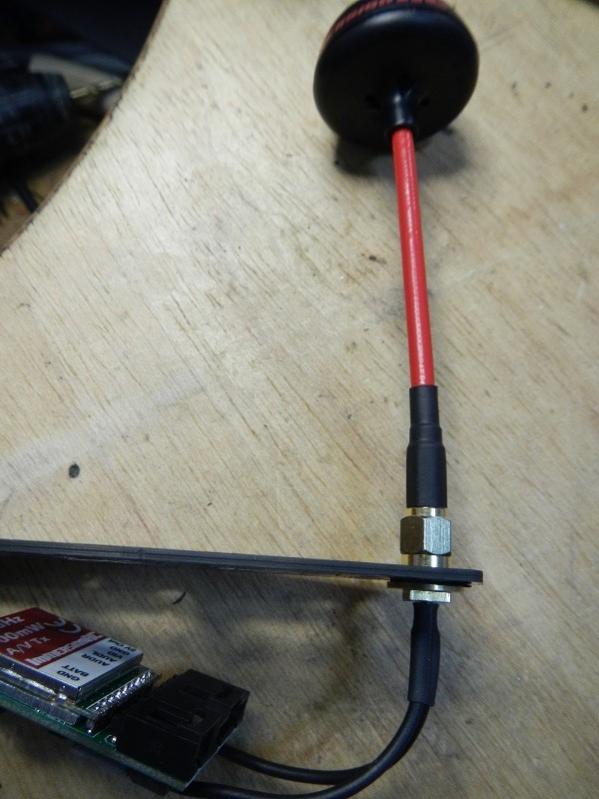

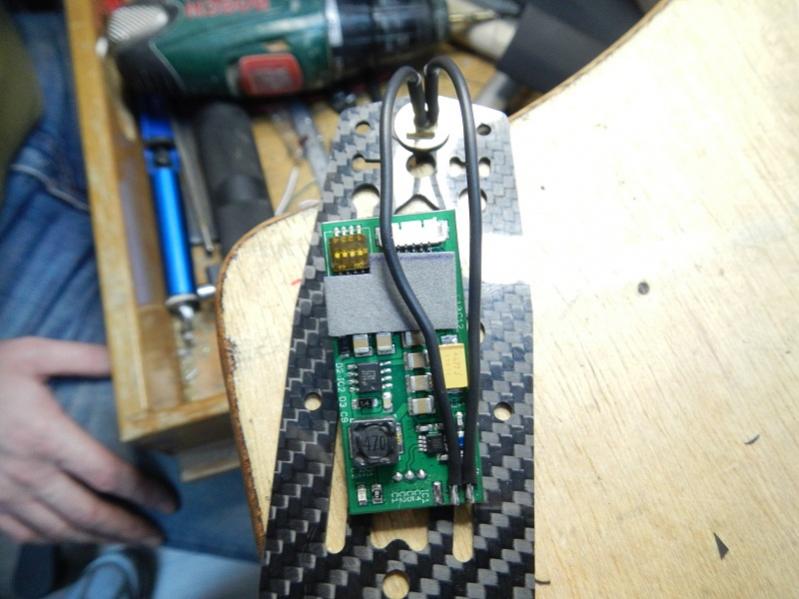

de pingpong antenne hebben we een extra gaatje in de top plate moeten boren om hem zo ver mogelijk naar achteren te krijgen. daarna hebben we de orginele SMA-connector van de printplaat op de topplate gemonteerd
ook hebben we een stres ontlasting gemaakt voor als het toch mis gaat. mocht de pingpong dan een enorme klap krijgen dan sla je niet je printplaat aan gort.
we hebben gewone kabeltjes gebruikt in plaats van Coax.
dit hebben we getest en ja we kregen beeld. ook hebben we de multi naast de koelkast gehouden (die geeft een heel groot magnetisch veld) en toen hadden we nog heel goed signaal.

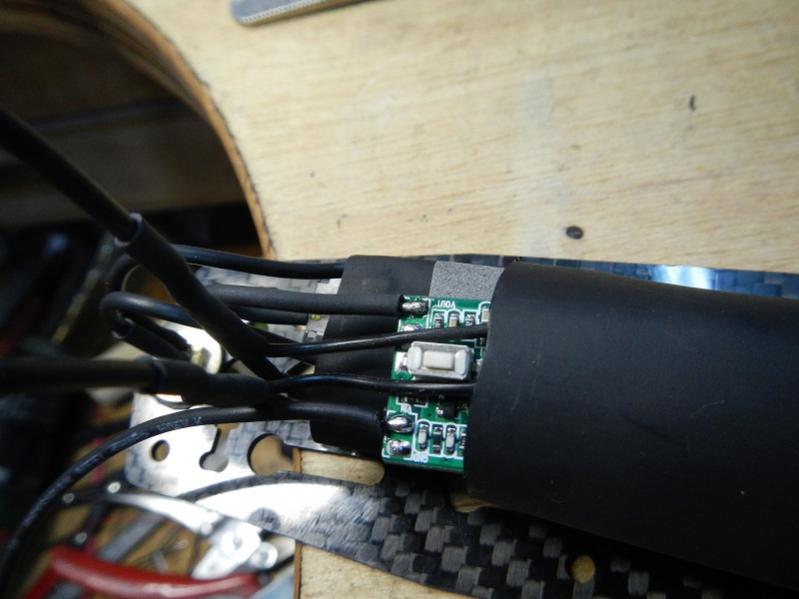

daarna hebben we de VTX netjes in zn krimpkousje toe gestopt en heeft hij gezelschap gekregen van de OSD.
natuurlijk alle kabeltjes zwart

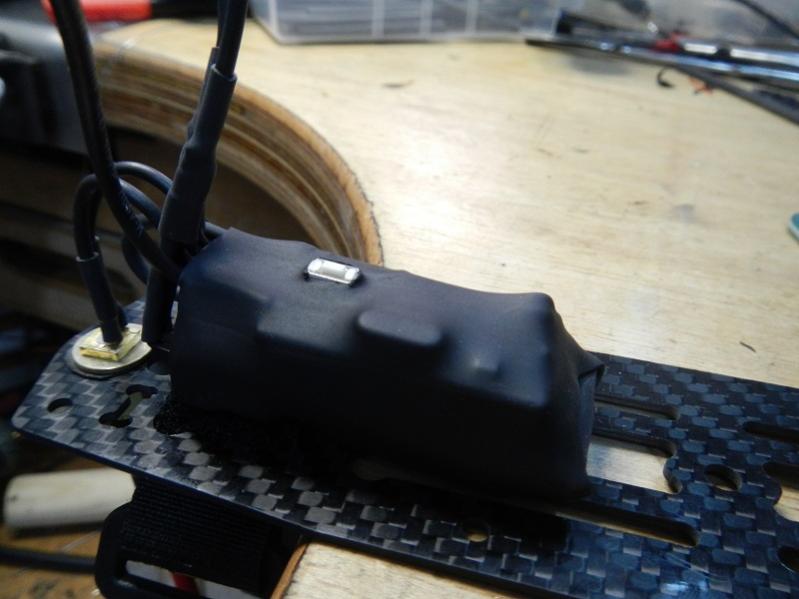

en het geheel is één mooi pakketje geworden

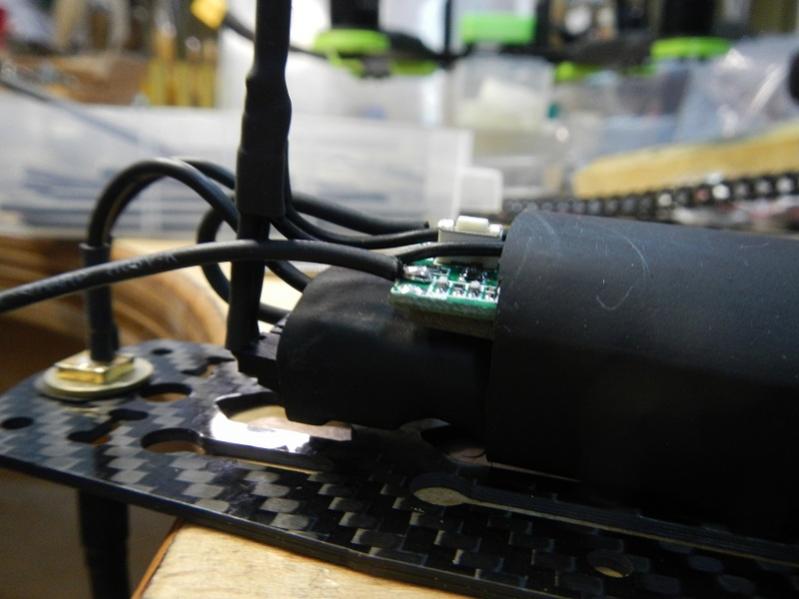

ook hebben we het knopje vrij gelaten zodat je de layout van de OSD nog kan veranderen
ook heeft de Stepup een nieuwe plaats gekregen (dankzij een tip van Gerard_nl )

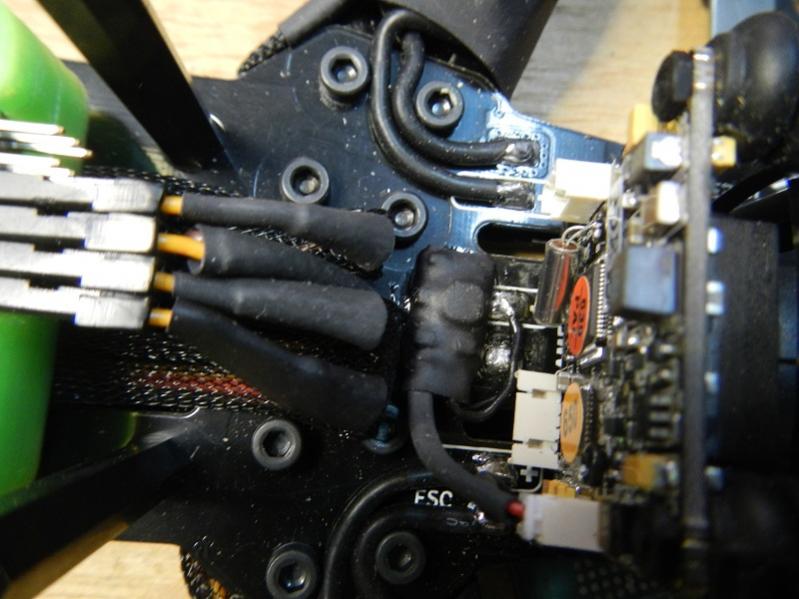

de connector van de camera is nu ook stresvrij (de oplettende lezer heeft nu vast wel gezien dat we stiekem vals gespeeld hebben.....jaaa er zitten krimpkousjes om de kabeltjes die niet zwart zijn )

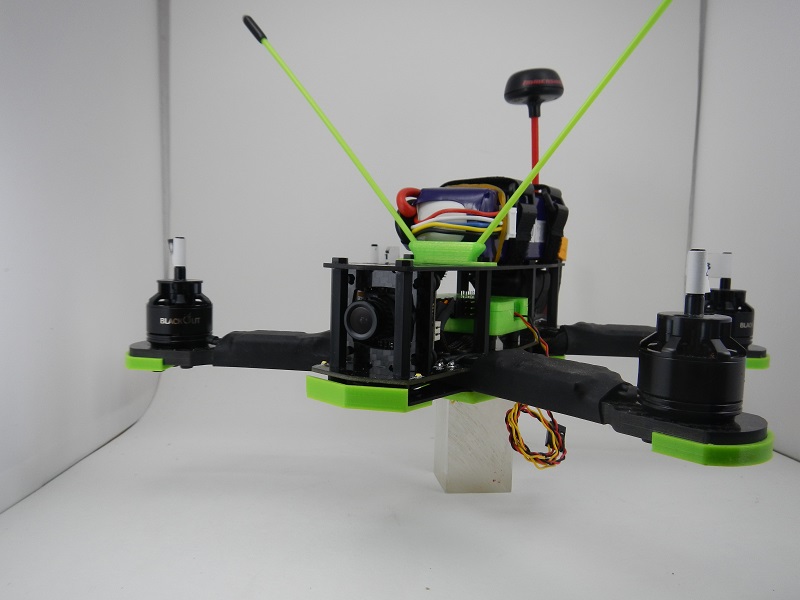

het voor aanzicht voor zover we hem nu hebben (let niet op de camera angle...die komt nog onder n hoek)

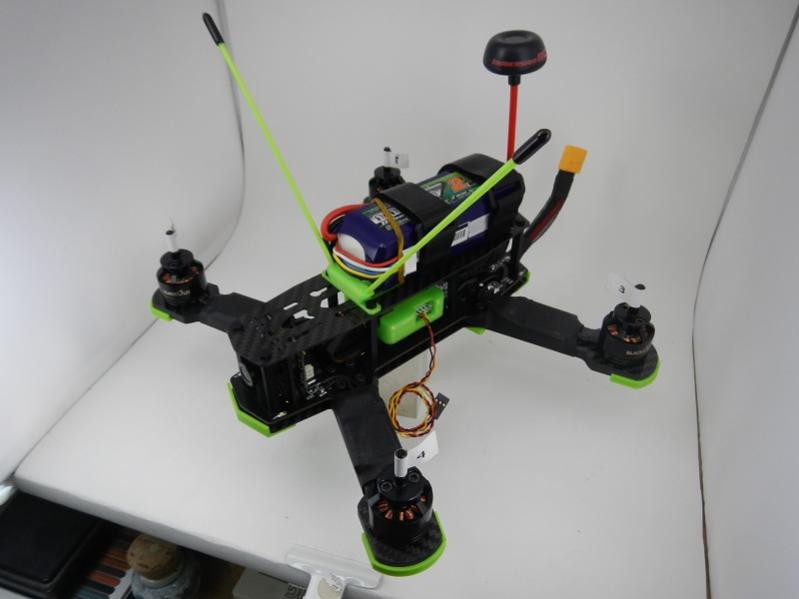

top view..zoals je ziet zit de accupack tegen de voelsprietjes aan

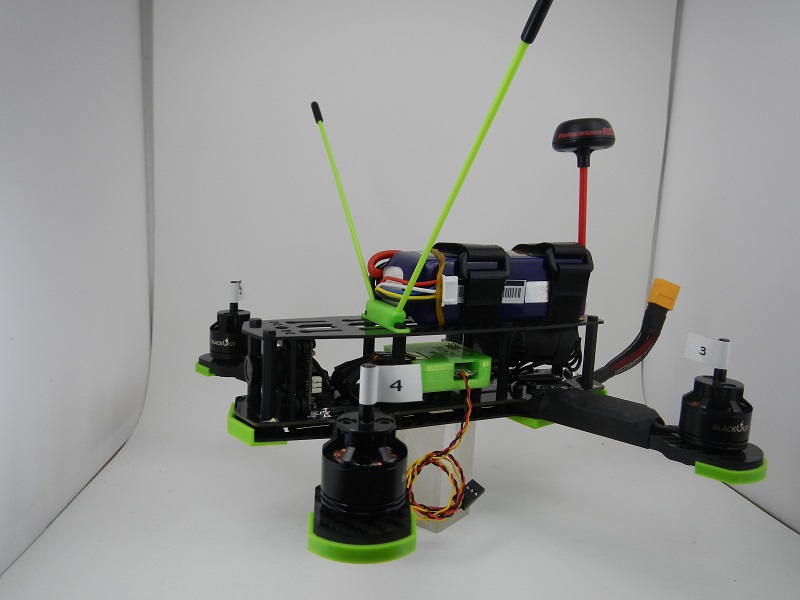

een side view

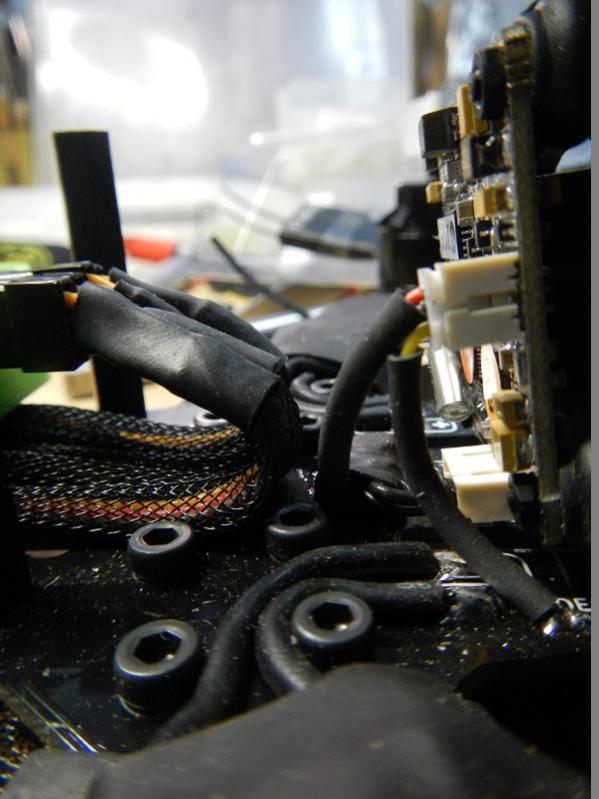

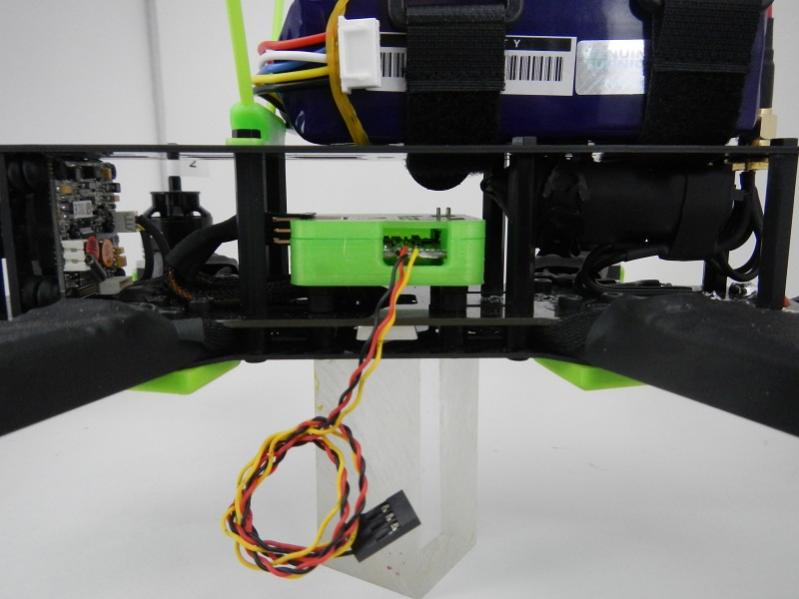

close up....van de zijkant ziet het er zeer clean uit
en zoals je ziet zit de accupack tussen de voelsprietjes en de pingpong antenne in, het past allemaal precies zoals het nu zit.
ook hebben we op de CG gelet en die zit vrij goed en ook op de weegschaal ziet het er goed uit. tot nu toe (ontvanger en mobius er los bij) en met accupack op de multi weegt ze 880gr
opbouwende kritiek is altijd welkom
keep u all posted!!!
groetjes
Lennie
vandaag zijn we weer eens verder gegaan aan de build. tussen alle bezoek door zijn we toch wel productief bezig geweest. het doel van vandaag was het video systeem permanent maken.
we hebben flink lopen tobben, aangezien we 2 dingen niet wouden opgeven...
nr 1: de voelsprietjes waar de antennes van de zender in gaan (ja Klucky_13 dat ziet er gewoon mega uit!!!)
nr 2: de pingpong antenne moest gewoon op de bovenplaat gemount worden!! (konden niet het orginele gat gebruiken omdat de accupack dan niet tussen pinpong antenne en voelsprietjes past)
de pingpong antenne hebben we een extra gaatje in de top plate moeten boren om hem zo ver mogelijk naar achteren te krijgen. daarna hebben we de orginele SMA-connector van de printplaat op de topplate gemonteerd
ook hebben we een stres ontlasting gemaakt voor als het toch mis gaat. mocht de pingpong dan een enorme klap krijgen dan sla je niet je printplaat aan gort.
we hebben gewone kabeltjes gebruikt in plaats van Coax.
dit hebben we getest en ja we kregen beeld. ook hebben we de multi naast de koelkast gehouden (die geeft een heel groot magnetisch veld) en toen hadden we nog heel goed signaal.
daarna hebben we de VTX netjes in zn krimpkousje toe gestopt en heeft hij gezelschap gekregen van de OSD.
natuurlijk alle kabeltjes zwart
en het geheel is één mooi pakketje geworden
ook hebben we het knopje vrij gelaten zodat je de layout van de OSD nog kan veranderen
ook heeft de Stepup een nieuwe plaats gekregen (dankzij een tip van Gerard_nl )
de connector van de camera is nu ook stresvrij (de oplettende lezer heeft nu vast wel gezien dat we stiekem vals gespeeld hebben.....jaaa er zitten krimpkousjes om de kabeltjes die niet zwart zijn
)
het voor aanzicht voor zover we hem nu hebben (let niet op de camera angle...die komt nog onder n hoek)
top view..zoals je ziet zit de accupack tegen de voelsprietjes aan
een side view
close up....van de zijkant ziet het er zeer clean uit
en zoals je ziet zit de accupack tussen de voelsprietjes en de pingpong antenne in, het past allemaal precies zoals het nu zit.
ook hebben we op de CG gelet en die zit vrij goed
en ook op de weegschaal ziet het er goed uit. tot nu toe (ontvanger en mobius er los bij) en met accupack op de multi weegt ze 880gr opbouwende kritiek is altijd welkom
keep u all posted!!!
groetjes
Lennie
Laatst bewerkt door een moderator:
Heel strak hoor! Ik ben net klaar. Vond die van mij al strak.Maar nu ik deze zie.
Mooie oplossing voor je esc kabels. Ga ik ook nog doen, schoont erg op!
Hoe kom je aan de 3d geprinte bumpers en naze box en antenne houder?
http://www.fpvracers.nl/viewtopic.php?f=4&t=161
Grtz,
Tim
Mooie oplossing voor je esc kabels. Ga ik ook nog doen, schoont erg op!
Hoe kom je aan de 3d geprinte bumpers en naze box en antenne houder?
http://www.fpvracers.nl/viewtopic.php?f=4&t=161
Grtz,
Tim
@Lennie...
Allereerst moet ik zeggen dat ik het een leuk ding vind worden. Heb totaal geen ervaring met dit soort vliegmachientjes maar ben me aardig aan het verdiepen en heb mezelf gister dan ook maar even aangemeld op dit forum. Leuk hoor, om al die verslagen door te bladeren.
Heb wel enige ervaring in de elektronica en nou lees ik zojuist, dat jij de aansluiting vanuit je videozender naar de antenne hebt gemaakt met 2 gewone stukken draad?... Lees ik dat goed? Zou je echt willen aanraden om dit te vervangen voor een degelijk stukje coax! Dat het "werkt" zo op tafel, zegt helemaal niets. Een coaxkabel zorgt voor een juiste aanpassing tussen de zender en antenne. Dat doen 2 stukjes draad totaal niet. Ga er voor het gemak maar even vanuit dat de zender enige beveiliging tegen mis- aanpassing heeft ingebouwd maar in het ergste geval, blaas je de eindtrap van je videozender naar de tropen op deze manier. De zender kan op jouw manier, zijn geleverde vermogen niet op de juiste wijze aan de antenne kwijt! Reikwijdte zal in de praktijk uitermate teleurstellend zijn, met alle gevolgen van dien. Zou zonde van alle inspanningen zijn.
Keep up the good work!
Allereerst moet ik zeggen dat ik het een leuk ding vind worden. Heb totaal geen ervaring met dit soort vliegmachientjes maar ben me aardig aan het verdiepen en heb mezelf gister dan ook maar even aangemeld op dit forum. Leuk hoor, om al die verslagen door te bladeren.
Heb wel enige ervaring in de elektronica en nou lees ik zojuist, dat jij de aansluiting vanuit je videozender naar de antenne hebt gemaakt met 2 gewone stukken draad?... Lees ik dat goed? Zou je echt willen aanraden om dit te vervangen voor een degelijk stukje coax! Dat het "werkt" zo op tafel, zegt helemaal niets. Een coaxkabel zorgt voor een juiste aanpassing tussen de zender en antenne. Dat doen 2 stukjes draad totaal niet. Ga er voor het gemak maar even vanuit dat de zender enige beveiliging tegen mis- aanpassing heeft ingebouwd maar in het ergste geval, blaas je de eindtrap van je videozender naar de tropen op deze manier. De zender kan op jouw manier, zijn geleverde vermogen niet op de juiste wijze aan de antenne kwijt! Reikwijdte zal in de praktijk uitermate teleurstellend zijn, met alle gevolgen van dien. Zou zonde van alle inspanningen zijn.
Keep up the good work!
Dus de originele SMA connector gaat weer terug op de zender en er komt een net verlengkabeltje naar de antenne, zoals Gerard aangeeft?.. Dat is inderdaad de meest mooie oplossing waarmee de minste problemen te verwachten zijn. Wel even opletten dat je het stukje coax tussen de zender en antenne niet gaat opbinden, zoals we dat met b.v. onze te lange speakerdraadjes ook altijd doen. Opwinden en er een kabelbindertje omheen trekken. Zo creëer je enigszins, weer een zogenaamde "balun". Die zorgt op zijn beurt dan ook weer voor een mis-aanpassing naar de antenne die de reikwijdte niet ten goede komt. Radiogolven zijn gekke dingen ;-) Overlengte aan kabel gewoon in zo groot mogelijk bochten weg binden en jij hebt straks een puik videobeeldje.
