Links-rechts voeding Emco Compact 8 (E)

Discussie in 'Stoom techniek' gestart door rweust, 23 nov 2011.

  1. rweust

    rweust

    Lid geworden:
    31 jan 2010
    Berichten:
    93
    Locatie:
    Enschede
    Ik heb recent een Emco Compact 8E gekocht. Deze draaibank bezit, zoals waarschijnlijk bekend, geen langsvoeding naar rechts (en kan dus ook geen linkse draad snijden). Nu kwam ik laatst in een Duits modelbouwblad uit januari 2006 een omkeeroverbrenging tegen die het voordeel heeft dat deze met slechts minimale aanpassingen aan de bank zelf (tapgat in aandrijvingplaat en een kleine sparing in de kap) te monteren is en dus ook makkelijk weer te demonteren is. Ik besloot deze te gaan bouwen.

    Er zijn meer manieren om de langsvoeding naar rechts te laten bewegen op een Emco Compact 8 (E). De eenvoudigste is het monteren van een extra tussenwiel tussen de vertanding van de hoofdas en de wisselwielen. Ik zocht echter iets wat omschakelbaar is zonder (de)montage van een extra tandwiel, deze omkeeroverbrenging is dat middels een hendel die bovenuit de kap steekt.

    [​IMG]

    Opengewerkte omkeeroverbrenging.


    Robert.

    Laatst bewerkt door een moderator: 17 nov 2015
  2. rweust

    rweust

    Lid geworden:
    31 jan 2010
    Berichten:
    93
    Locatie:
    Enschede

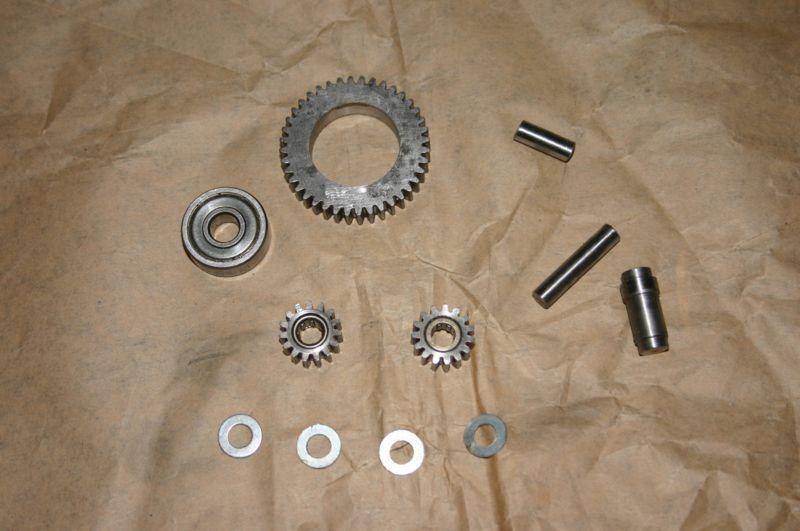

    Je begint met een tandwiel z=40, modul 1, 8mm breed en twee tandwielen z=15, modul 1, 8mm breed. In de kleine tandwielen monteer je twee naaldlagers 9mm voor een as van 6mm. In het grote tandwiel monteer je een kogellager 26mm voor een as van 9mm (of 25mm voor een as van 8mm).

    Tandwielen kun je kopen bij Sauerbier of GHW, lagers bij Conrad of Sauerbier.

    [​IMG]

    Robert.

    Laatst bewerkt door een moderator: 17 nov 2015
  3. rweust

    rweust

    Lid geworden:
    31 jan 2010
    Berichten:
    93
    Locatie:
    Enschede

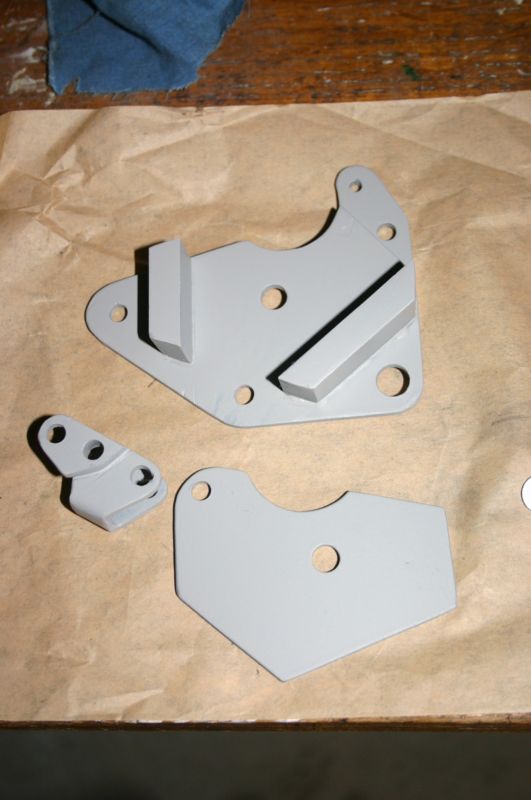

    Hierna maak je de achterplaat uit 3mm staal. Ik heb geen freesbank, maar met de flex en de vijl gaat dit prima. Ook het schakelelementje voor de twee z=15 tandwielen is uit 3 mm staal gemaakt, evenals de voorplaat. De opgezette blokken zijn uit staal en gesoldeerd, net als de verspringing voor de hendel.

    [​IMG]

    Robert.

    Laatst bewerkt door een moderator: 17 nov 2015
  4. rweust

    rweust

    Lid geworden:
    31 jan 2010
    Berichten:
    93
    Locatie:
    Enschede
    Links-rechts voeding voor Emco Compact 8 (E)

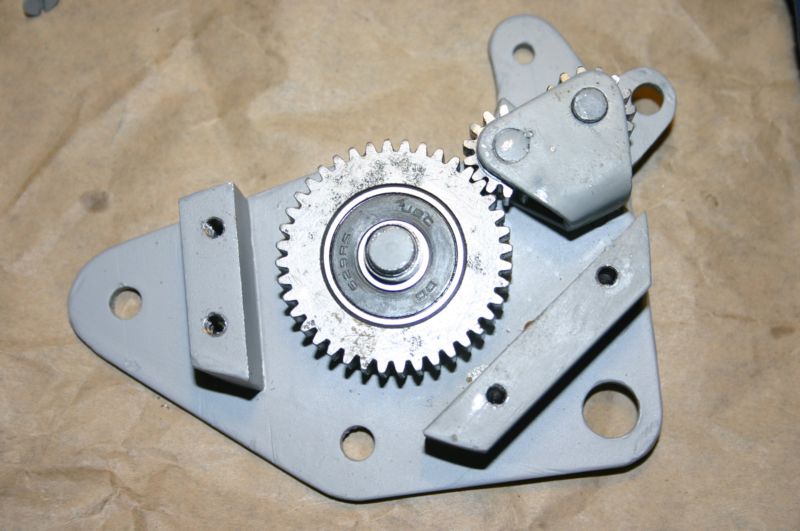

    Na het monteren van de assen en de tandwielen ziet het er als volgt uit.

    [​IMG]

    Robert.

    Laatst bewerkt door een moderator: 17 nov 2015
  5. rweust

    rweust

    Lid geworden:
    31 jan 2010
    Berichten:
    93
    Locatie:
    Enschede
    Links-rechts voeding voor Emco Compact 8 (E)

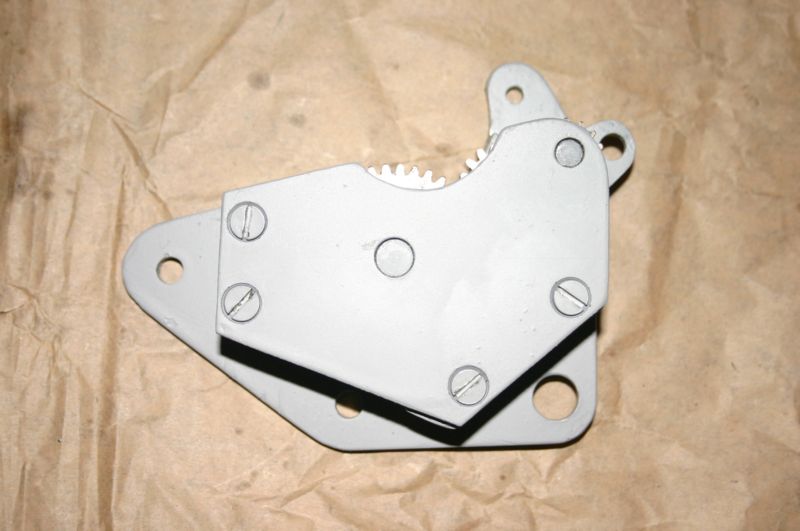

    Afgemonteerd ziet de omkeeroverbrenging er zo uit. Nu alleen nog de hendel maken.

    [​IMG]

    Robert.

    Laatst bewerkt door een moderator: 17 nov 2015
  6. F.van.Gent

    F.van.Gent In Memoriam

    Lid geworden:
    17 aug 2004
    Berichten:
    7.821
    Met alleen de omkeerbeweging ben je er nog niet hoor
    Er komt nog het een en ander bij kijken hoor
    (voor linkse draad dan )
    mvg
    Frederik :D:D

    Laatst bewerkt: 24 nov 2011
  7. rweust

    rweust

    Lid geworden:
    31 jan 2010
    Berichten:
    93
    Locatie:
    Enschede
    Links-rechts voeding voor Emco Compact 8 (E)

    Dank je Frederik,

    Ik denk ook niet dat ik veel linkse draad zal snijden, maar goed de machine is er hierna in ieder geval geschikt voor.

    Een langsvoeding naar rechts lijkt mij vooral makkelijk bij het nadraaien van een werkstuk of as met afnemende diameters. Langsvoeding geeft een veel mooier draaibeeld dan je met het beitelsupport voor elkaar krijgt. Met de langsvoeding naar links loop je vaak het risico de klauw in te lopen of de verdikking die je niet hebt afgedraaid. Met langsvoeding naar rechts loop je naar het center in de losse kop, waar je vaak meer uitloopmogelijkheden hebt.

    Dit is natuurlijk sterk afhankelijk van het werkstuk, vandaar dat de optie om deze om te kunnen schakelen mij erg handig lijkt.

  8. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.518
    Locatie:
    H&NF
    Nou nou wat een slap smoesje, je moet gewoon bij je werk blijven.
    En niet even dit of even dat gaan doen.
    Mocht je van nature al zulke concentratie storingen hebben, blijf je altijd een gevaar als je met dit soort gereedschap werkt.

  9. F.van.Gent

    F.van.Gent In Memoriam

    Lid geworden:
    17 aug 2004
    Berichten:
    7.821
    Niet voor het een of ander hoor Harm
    Maar vond je dat nodig zo.n commentaar
    Beetje overdreven hoor
    mvg
    Frederik

  10. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    Ik vind het persoonlijk altijd erg leuk wanneer iemand zijn gereedschap aanpast naar eigen wens.
    En zoveel mensen, zoveel smaken.
    Ik ben benieuwd naar de volgende update Robert.

  11. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.518
    Locatie:
    H&NF
    Mijn laatste regel had ik inderdaad niet hoeven plaatsen.:oops: sorry.
    De eerste sta ik wel achter.

  12. Manus

    Manus

    Lid geworden:
    18 sep 2011
    Berichten:
    3.221
    Locatie:
    Noord-Holland
    Een gewaarschuwd man kan geen kwaad Harm, een begrijpend lezer zal er of van leren ..of de boel in de prak zien draaien en even weglopen bij een draaiend langssupport nooit meer doen...:rolleyes:

  13. rweust

    rweust

    Lid geworden:
    31 jan 2010
    Berichten:
    93
    Locatie:
    Enschede
    Links-rechts voeding voor Emco Compact 8 (E)

    Goed, voor de mensen die wel serieus geïnteresseerd zijn in een links-rechts langsvoeding voor de Emco Compact 8(E) en hier de voordelen van in zien, ga ik verder met deze post.

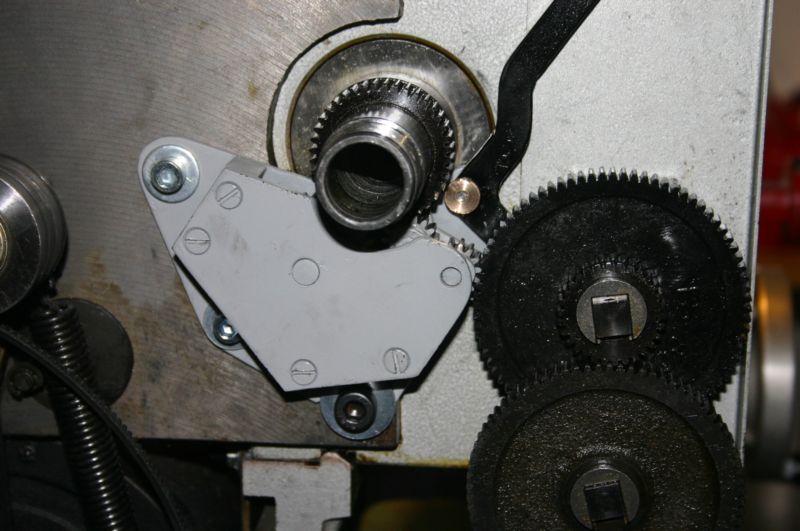

    De hendel om te schakelen is gemonteerd en het geheel wordt onder de hoofdas gemonteerd. In de getoonde stand draait de draadspil in de originele richting en is de langsvoeding dus naar links.

    [​IMG]

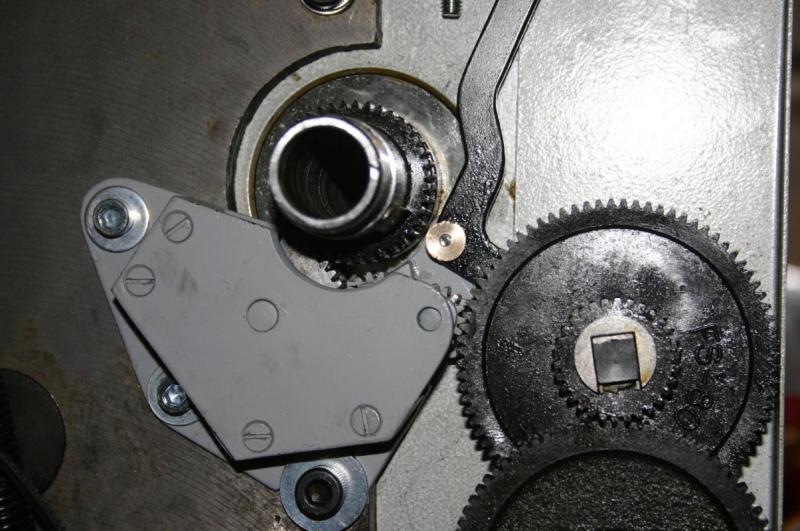

    De zwarte M8 bout onderaan de overbrenging is een originele bout waarmee de montageplaat van de snaaroverbrenging van de Emco Compact 8(E) aan de vaste kop zit. De omkeeroverbrenging wordt zo gesteld onder deze bout tot deze goed zit. Hierna worden de twee M6 boutgaten (verzinkte bouten) in de montageplaat geboord en getapt. Bij de Emco Compact 8E moest ik een derde bevestigingsbout van de montageplaat, achter deze overbrenging echter eerst verzinken.

    [​IMG]

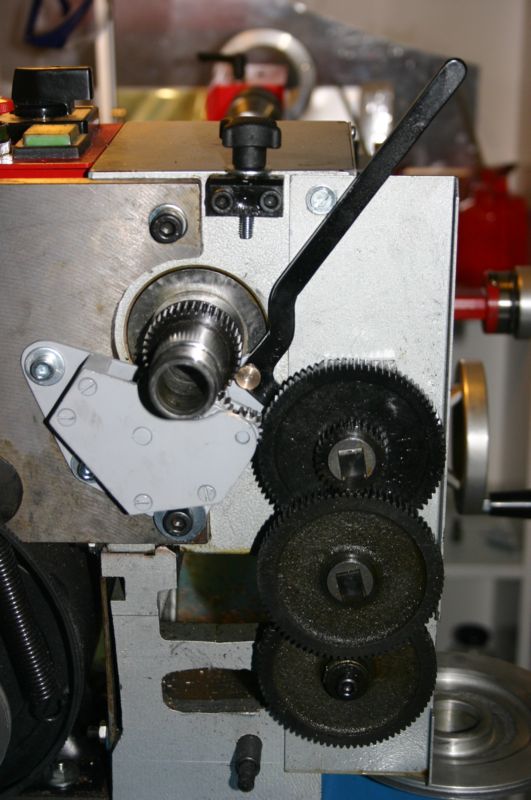

    De wisselwiellen worden rechtop gezet en passen nog mooi binnen de kap. De bedienhendel steekt straks door de kap naar buiten. Op de foto hieronder is de langsvoeding naar rechts geschakeld.

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  14. rweust

    rweust

    Lid geworden:
    31 jan 2010
    Berichten:
    93
    Locatie:
    Enschede
    Links-rechts voeding voor Emco Compact 8 (E)

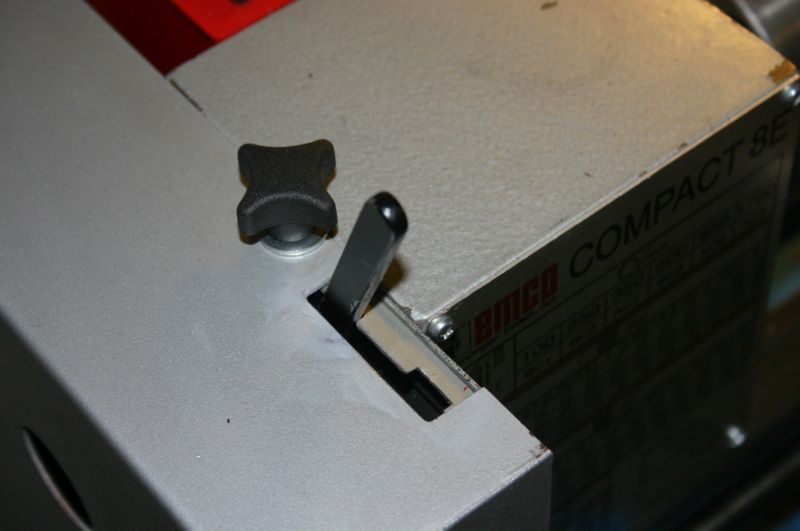

    Hierna nog een sparing maken in de kap en een arretering voor de hendel (uit een stukje aluminium hoekprofiel) en klaar !

    [​IMG]

    De kleine primer vlekken rond de sparing poets ik nog wel weg als ik het nodig vind. De bedienhendel heb ik zwart gemaakt en ziet er verder netjes uit, zo door de kap stekend. Het werkt prima.

    Ik ben erg tevreden met deze omkeer mogelijkheid in de langsvoeding. Misschien nog een keer een liniaal voor de langsslede aanschaffen.

    Laatst bewerkt door een moderator: 17 nov 2015
  15. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.518
    Locatie:
    H&NF
    Ziet er perfect bruikbaar uit.

  16. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.518
    Locatie:
    H&NF
    Een lineaal als dit?
    [​IMG]

    [​IMG]

    Gemak dient de mens.! Langs-as vond ik voor mijn werk niet nodig.

    Of ga je meteen over op een apart display?

    Laatst bewerkt door een moderator: 17 nov 2015
  17. rweust

    rweust

    Lid geworden:
    31 jan 2010
    Berichten:
    93
    Locatie:
    Enschede
    Liniaal op Emco Compact 8E

    Hallo Harm,

    Ik zat meer aan zoiets te denken, echter wel voor de langsslede.

    HBM Digitale liniaal met Uitleeskast - HBM Machines BV

    Niet duur bij Buitelaar trouwens, ben benieuwd naar de nauwkeurigheid. Werkt magnetisch, bij Stork hebben we magnetische linialen opgebouwd die de 0,01 mm met gemak haalden.

  18. Ratteplan

    Ratteplan

    Lid geworden:
    30 jul 2011
    Berichten:
    54
    Als je nat gaat draaien of boren voldoen beide systemen niet, ze zijn nl niet waterdicht.

  19. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.518
    Locatie:
    H&NF
    Robert, toen ik dat ding van mij kocht hadden ze die latten met los display nog niet.
    Als je het geld hebt zou ik het meteen doen, is echt heel makkelijk.
    Ik neem aan dat jij een heleboel lang werk te doen hebt, omdat je ook die omkeervoeding al hebt gemaakt.
    Ik heb veel klein werk, wat ik vroeger met een meetklokje tegen het dwars support deed gaat nu met dat lineaaltje.(meetklokje gaat ook maar tot ca 9 mm slag)

    Kijk of informeer wel eerst of er een batterij-spaarstand op zit.
    Ik heb een aantal keer gemerkt dat bij minimaal verschil in verschuiven dat apparaat ziet alsof er niet mee gewerkt wordt.
    Dan gaat hij uit :murder: en ben je je waarde kwijt.

  20. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    Ebay is je vriend.

    Zoek maar eens op DRO of digital read out op wereldwijd

    Voor anderhalf keer het geld waar jullie nu over praten heb je dan een " echt" systeem waar je wel nat mee kunt boren en draaien.

    Die van mij zit er nu 2 jaar op en tot nu toe nul problemen en een veel nauwkeuriger aflezing. (5 duizendste ipv 1 honderdste mm) met een bak aan handige extra functies.

    Zeker op de freesbank
