Mini fpv octocopter!

hey de octocopter
Ziet er mooi uit !!!
die kan wel een sony 60d meenemen met snelheid door de bossen



Gisteren nog wat verder gegaan:

Alle motors zijn eindelijk gesoldeerd, wat een werkje zeg..

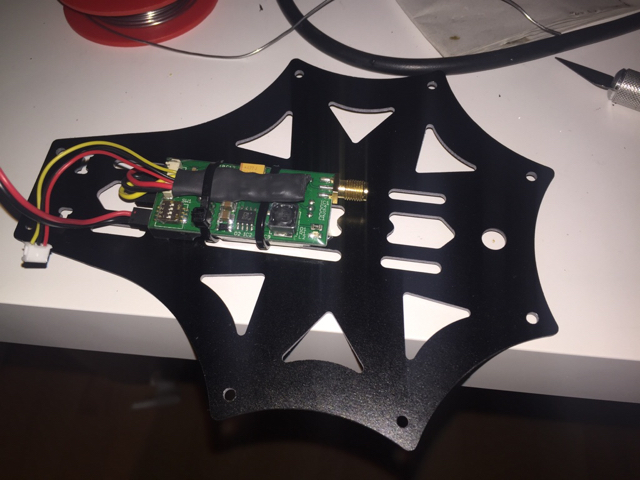

VTX zit netjes op zijn plaats, nu nog een pigtail bestellen en antenne:


Alles staat vast op het pdb, dus deze ook dicht gelijmd zodat alles niet meer open ligt:


Heb het deksel er al eens op gezet om een beeld te krijgen ^^


Wat moet er nog gebeuren?
- pigtail monteren
- fpv camera monteren
- "rietjes" bestellen en monteren voor de antenne van de ontvanger

We zijn er dus bijna!



Het beestje leeft!


Kleine binnenshuis hover test:


To do:

- zo een RC plastieken buisje op m'n antennes zetten
- uitzoeken hoe ik oneshot en actief remmen activeer op deze esc's
- fpv camera en pigtail monteren



Nice das op een 3 cell of niet ?



Nope 4S



Mmm dan had ik toch wat meer powah verwacht, hij lijkt zo tam Wanneer ga je hem buiten testen ?



Ik had de throttle amper aangeraakt en hij ging al hoveren, over power maak ik me geen zorgen

Van zodra het weer het wat toelaat kan ik eens buiten testen (en al ik de tijd kan vinden)



Lijkt wel het geluid van 2 quadjes die naast elkaar hooveren...
Ben benieuwd naar vliegeigenschappen.



Voor mij de vraag van 10 miljoen ( en veel tijdsbesparing) :

Op welke manier weten jullie dat de draairichting van de motor correct is bij het aansluiten van de ESC ? Gaan jullie dit testen ala try and error. Of is hier een trucje voor ? Zoja, welke ?



Meestal weet ik dit wel op voorhand aangezien ik altijd dezelfde motors gebruik, de esc's van eMax sluit ik ook altijd gewoon hetzelfde aan en dan weet ik op voorhand dat het goed komt.

Als je de esc's en motors nog niet kent is het eerst lichtjes aan elkaar solderen en testen, niet goed? 2 draadjes wisselen, duurt max 5 minuten extra als de eerste motor niet goed zit.

Met BLheli firmware kan je ook de draairichting aanpassen via de pc hoewel ik dit nog nooit gedaan heb



ik maak meestal alle motors en esc's tegelijk, dan leg ik alle motors op de tafel neer en leg in (in het geval van een quad) 2 esc's erbij met de voeding+ links en de ground rechts. En 2 esc's met de ground links en + rechts dan kun je de 3 kabels van de motors daar recht op solderen en heb je 2 cw en 2 ccw motors.



Ja maar dan weet je nog altijd niet welke links gaat draaien en welke rechts tenzij je de spullen kent die je gekocht hebt.. Dat was uiteindelijk de vraag



Trouwens als ik het goed begrijp liggen er dan esc's op hun kop.. Moet je mee oppassen, vooral de oudere esc's hebben een metalen plaatje op de bovenkant (onder de heatshrink welteverstaan, ZTW 20A was daar een mooi voorbeeld van)om de hitte af te voeren. Als je die naar onder legt heb je niet dezelfde koeling dan wanneer die omhoog ligt..

Ik zie geen probleem in motordraden kruisen eerlijk gezegd. En moest dat wel een probleem zijn: alles hetzelfde solderen en het aanpassen in de firmware



als je de drie draadjes neemt als je ze aansluit hoe ze zitten draait het rechtsom
pak je de middelste en die doe je over het rechtse draadje sluit die daar aan
en die rechts zat in het midden ,dan draait hij andersom



Dat is niet altijd waar hoor ;-) ik heb onlangs op m'n quad de dys20 gezet en had ze op dezelfde manier aangesloten als de eMax en dan een test gedaan: draaide wel degelijk omgekeerd daarom dat ik zei dat het afhangt van motor en ESC



Oké, Dank je ! Aangezien ik regelmatig lees van 'Heb even snel de motors aangesloten' vermoede ik dat er mms een trukje was. Niet dus

Met zelfde motors en regelaars komt dit inderdaad meestal overeen. Maar ik heb bij vorige builds toch al gemerkt dat er soms ook verschil kan zitten per batch.



Laatste onderdelen voor de octo zijn binnen, custom lengte pigtail en antenne van Dennis:



Nice had je hem al buiten kunnen testen ?



Nee misschien dit weekend, maar zal m'n best moeten doen om een moment tijd te vinden

Zoizo zou ik liefst met FPV testen en heb m'n fatshark nog niet binnen (heb nieuwe besteld en oude verkocht)



Eerste LOS test:
