omkeer koppeling

platen trommel

De koppelingsplatentrommel in aan bouw
Mvg
Frederik



Ik dacht dat vroeger met het omkeren van de stoom-richting de motoren andersom aan het lopen werden gebracht ?

mvg,

Frans



Dat is ook wel zo.
Maar het scheepje waar het hier om (gaat)
Daar zat waarschijnlijk een verstelbare schroef achter daar kan ik nog niet goed achter komen .
Dus hij is niet specifiek voor de machine in V vorm hoor
mvg
Frederik

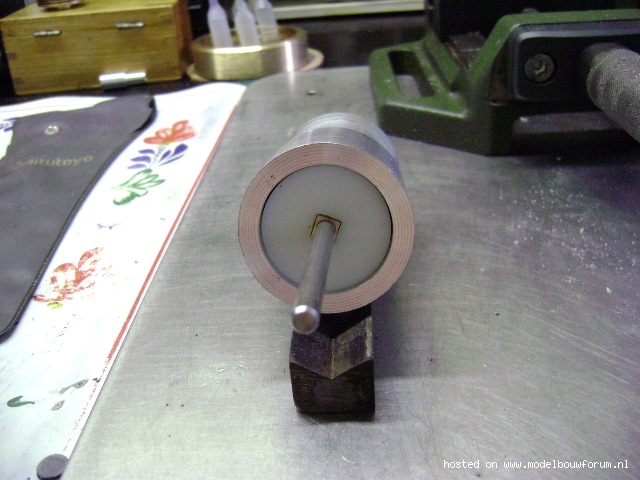

Hier de platentrommel met een stukje vierkant as
mvg
Frederik

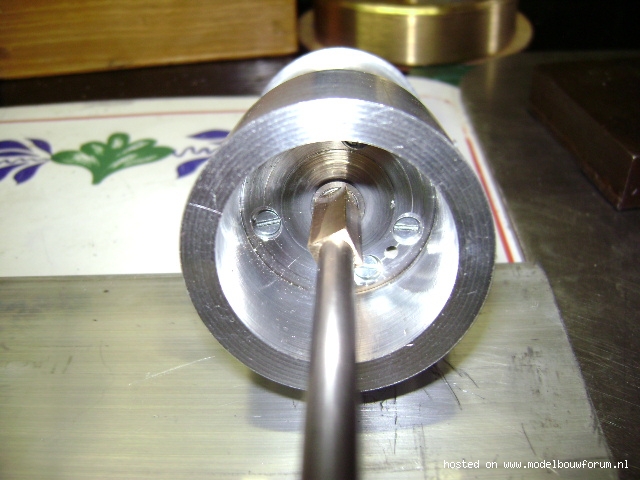

En hier zit alles er in (de trommel dus)
mvg
Frederik



platen

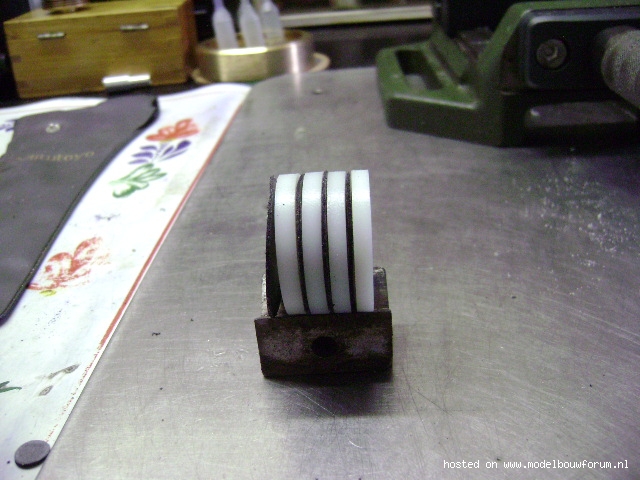

En hier de platen
mvg
Frederik



platentrommel/keerkoppeling

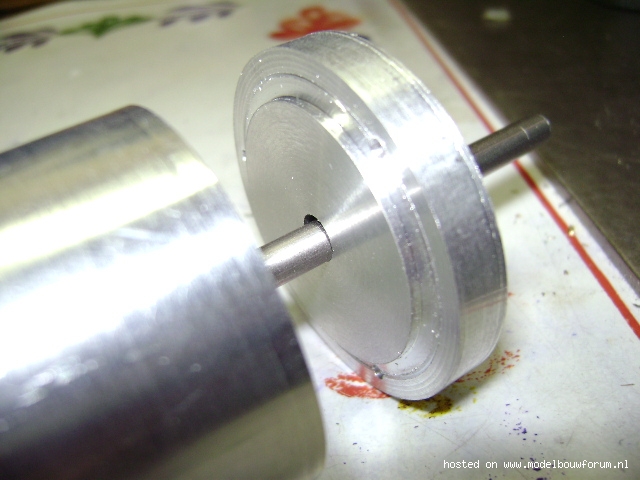

En dit word het einddeksel voor de platen trommel
mvg
Frederik



Keerkoppeling

verwijderd dubbel gepost



Wat een ellende zeg.
Heb de keerkoppeling :gewoon in de kliko gedonderd.
Want het is op alle kanten dus mis gegaan.
Ja ;dat gebeurd hier dan schijnbaar ook wel eens
Maar ben aan een nieuwe begonnen .
Want er moet en er zal er een komen .
even nog wat verders werken er aan.
En dan komen er nieuwe foto.s aan hoor
Want het begin etc etc is hetzelfde he
Daar is dus niet zoveel aan veranderd mvg
Frederik
__________________
Je hoeft niet alle fouten zelf te maken
Gun de andere ook een kans .



Jammer. Maar wat is er mis gegaan dan? Het zag er allemaal top uit



Een kleine opsomming dan
Ik had kogellagers gebruikt wil niet heel goed
Kantelen toch te veel op een korte afstand.
Glijlagers is veel beter.
De klauwtjes voor de platen tegen elkander te duwen werd toch wel wat te klein
Gelijke tand wielen was ook geen sukses
Heb nu twee grote en twee kleine
Verhouding 1:2
Maak in toeren voor dit geval niets uit
De motoras en de schroefas blijven toch gelijke toeren houden
dus ik zou zeggen even wachten op foto.s he
Het eerste begin is exact het zelfde
Dus die staan er dan al op
mvg
Frederik
niet getreurd gewoon verder gaan he (overnieuw) dus



spiebaantje(s)




Zo met een hoogte support kan men voor de modelbouw
Ook spiebaantjes steken hoor
mvg
Frederik



spiebaantje(s)




En dan is dit op het pasmaken na het resultaat
Dus even pasvijlen en niet bij
Want dan word het weer te klein he
mvg
Frederik



Tot zover dan nu de keerkoppeling
Links het stukje schroefdraad is voor de stelring voor de klauwtjes
mvg
Frederik



en is er al een update van de keerkoppeling erg leuk dat een BREVO wordt nagemaakt ik vaar met scouting metn een industrie diesel motor en een brevo koppeling

mvg

gerwin



Nee helemaal niets meer aan gedaan
Te druk met andere zaken
Schroefassen maken
stoommachine gebouwd
Nu weer een speciale veiligheid makenEn nog zo wat van dat gedoe
mvg
Frederik



Hoi Wittekoek,

Dat scoutingschip met Industrie en Brevo, 2 cilinder Industrie 80 pk, ex Heen en Weer, nu FRAM?



groeten,

Paul
