Bouwverslag OV-10 Bronco 2m 10

Discussie in 'Vliegende schaalmodellen' gestart door gijsstruik05, 18 jun 2019.

  1. gijsstruik05

    gijsstruik05

    Lid geworden:
    13 jul 2017
    Berichten:
    10
    Locatie:
    arnhem

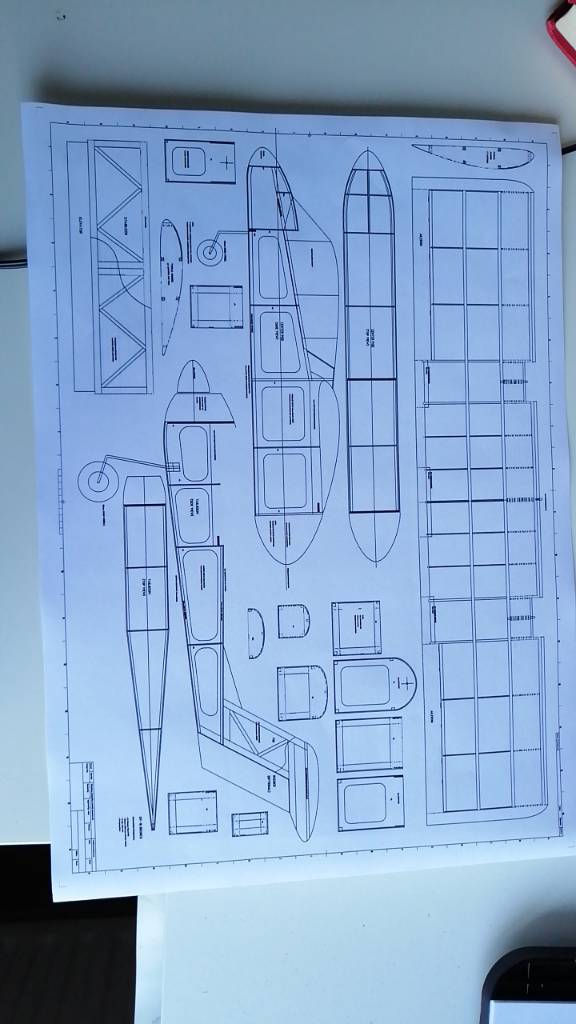

    Ik ben begonnen met een 2m 10 OV-10 Bronco. hieronder vindt je een foto van de tekening. Hij is nu nog 1m 05 en ik ga hem opschalen naar 2m 10. Het word een schaalmodel schaal 1:5,7. IMG-20190617-WA0000.jpeg

    Ramses, mac, Berto en 2 anderen vinden dit leuk.
  2. freekt

    freekt

    Lid geworden:
    9 mrt 2008
    Berichten:
    1.160
    Locatie:
    Den Haag
    En een abbo. Succes

    Freek

  3. Blitske

    Blitske The First Aviators

    Lid geworden:
    2 dec 2011
    Berichten:
    523
    Locatie:
    Kontich / belgie
    Wow , ga ik volgen ook altijd beetje gek van gestaan .
    Succes alvast !

  4. Santman

    Santman verslagschrijvers

    Lid geworden:
    7 jul 2015
    Berichten:
    197
    Locatie:
    EIndhoven
    Ik ben ook heel benieuwd naar dit toestel. Dus abo. Veel plezier met de bouw.

  5. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.224
    Locatie:
    Haarlem
    Leuk! Ga je hem zelf ook in CAD tekenen?

    Groeten Ralf

    gijsstruik05 vindt dit leuk.
  6. gijsstruik05

    gijsstruik05

    Lid geworden:
    13 jul 2017
    Berichten:
    10
    Locatie:
    arnhem

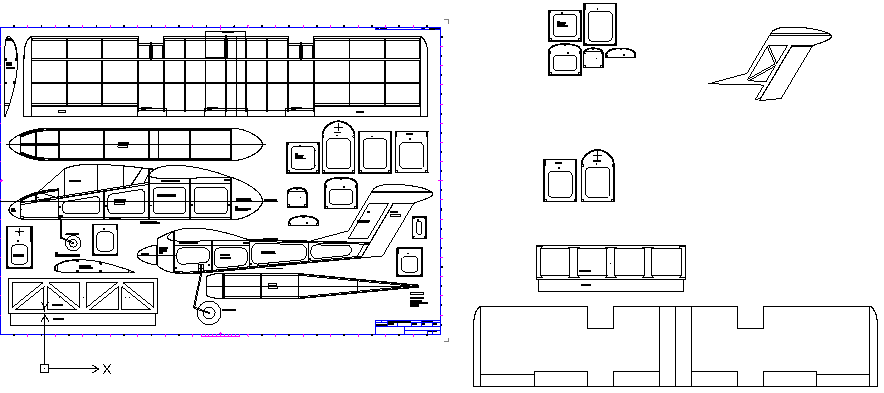

    OV10 Bronco ochtend 19062019.png
    Ik ben vanochtend bezig geweest met de Bronco. Ik heb de spanten klaar en uit de tekening gehaald, het stabilo en hoogteroer uit de tekening gehaald en klaar gemaakt. De vleugel ben ik nog aan heb bedenken, omdat ik de kist heb opgeschaald moeten er nu ook flaps bijkomen. Als jullie nog idee├źn over de vleugel hebben hoor ik het graag. Het kielvlak moet ik nog wat aan doen maar het begint op te schieten.

    Ramses vindt dit leuk.
  7. gijsstruik05

    gijsstruik05

    Lid geworden:
    13 jul 2017
    Berichten:
    10
    Locatie:
    arnhem
    Hallo Ralf,
    Ik ben alleen van plan om hem in 2d cad te tekenen niet in 3d.

    Groeten Gijs

  8. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.276
    Locatie:
    groningen
    De vraag is hier al vaker langsgekomen: kun je een model dat ontworpen is voor 1.05 m, zomaar zonder consequenties twee keer zo groot maken?

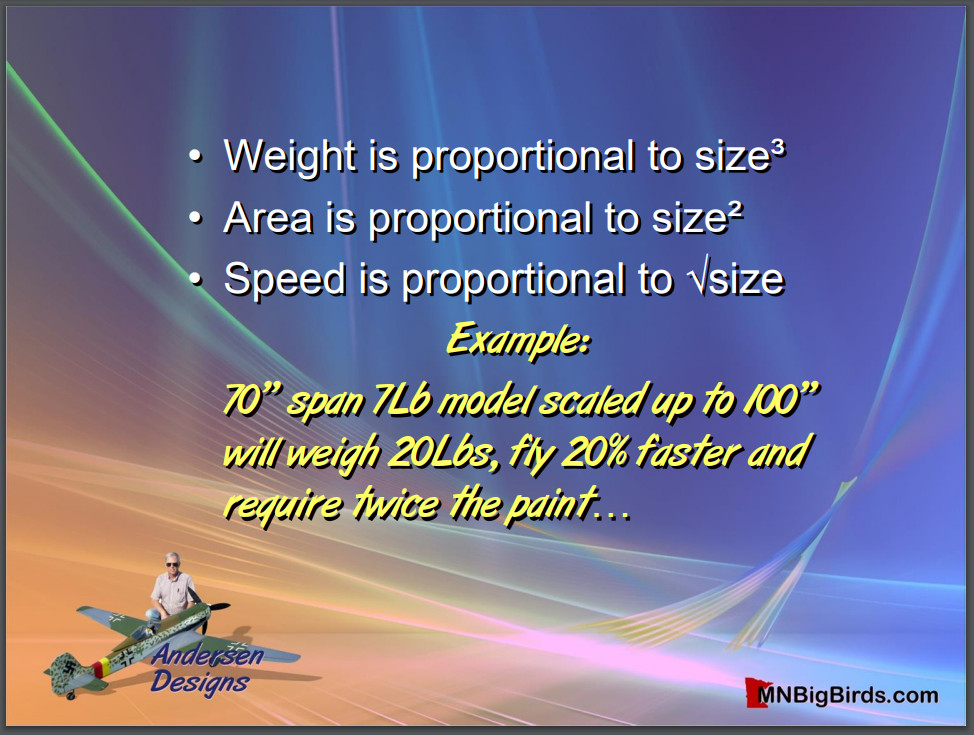

    Uit de presentatie van Andersen:


    https://www.rcscalebuilder.com/Tutorials/Basics_GS_Design_2_11_18.pdf

    Ik denk dat je wel moet veranderen aan de structural design.

    Maar een mooi project! :thumbsup:

    Hebben we er te weinig van, hier op het forum. :(

    En geabonneerd. :)


    jan.

  9. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.276
    Locatie:
    groningen
    Al lang stil hier . . .


    jan.

  10. gijsstruik05

    gijsstruik05

    Lid geworden:
    13 jul 2017
    Berichten:
    10
    Locatie:
    arnhem
    Hallo,

    Ben al wel wat verder (vanavond wat foto's). Maar ik heb een vraag over de motor setup. Hebben jullie een goede optie qua calculator of al een suggestie.

    Groetjes Gijs

  11. gijsstruik05

    gijsstruik05

    Lid geworden:
    13 jul 2017
    Berichten:
    10
    Locatie:
    arnhem
    Ja jan

    Ik zat in de knoop met school. Had niet echt de tijd ervoor, maar ik ga er nu weer vol tegen aan.

    Dankje Gijs

  12. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.400
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Laatst bewerkt: 6 jul 2019
  13. gijsstruik05

    gijsstruik05

    Lid geworden:
    13 jul 2017
    Berichten:
    10
    Locatie:
    arnhem
  14. gijsstruik05

    gijsstruik05

    Lid geworden:
    13 jul 2017
    Berichten:
    10
    Locatie:
    arnhem
    Hallo

    hier zijn de foto's maar iets later.

    De vleugel heb ik gekozen om helemaal overnieuw te maken, omdat er nu ook flaps inkomen en dat had de kleine niet.

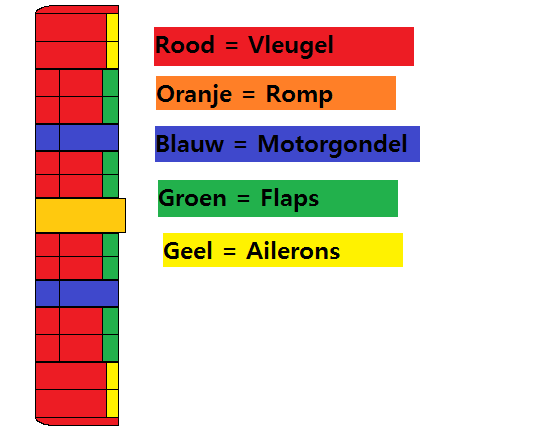

    OV10 Bronco ochtend 07072019 vleugel.png
    De binnenste rode delen blijven aan de romp zitten. De dikkere lijnen zijn 6mm ribben, en de dunne 3mm.
    Ik heb de vleugel in solidworks getekend,

    Voor de rest heb ik het kielvalk, stabilo en spanten helemaal klaar.

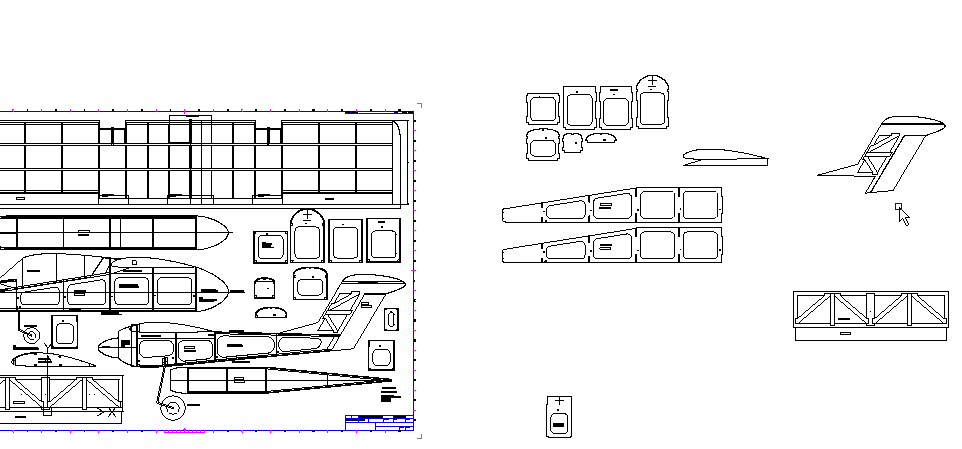

    OV10 Bronco ochtend 07072019.png
    Ik ben al begonnen met de motorgondels te tekenen.

    Gr,
    Gijs

    Ramses vindt dit leuk.
  15. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.276
    Locatie:
    groningen
    Ook dat vinden we al leuk om te zien! :)


    jan.

  16. skycat

    skycat

    Lid geworden:
    5 sep 2006
    Berichten:
    723
    Locatie:
    Arnhem (NL)
    Zo even van papa's account.
    Lekker tekenen in 3D.

    Alleen nog rolroeren en flaps.


    Rest komt ook in 3D omdat ik de maten heb afgerond.

    Groetjes Gijs

    Bart83 en serge pot vinden dit leuk.
  17. gijsstruik05

    gijsstruik05

    Lid geworden:
    13 jul 2017
    Berichten:
    10
    Locatie:
    arnhem

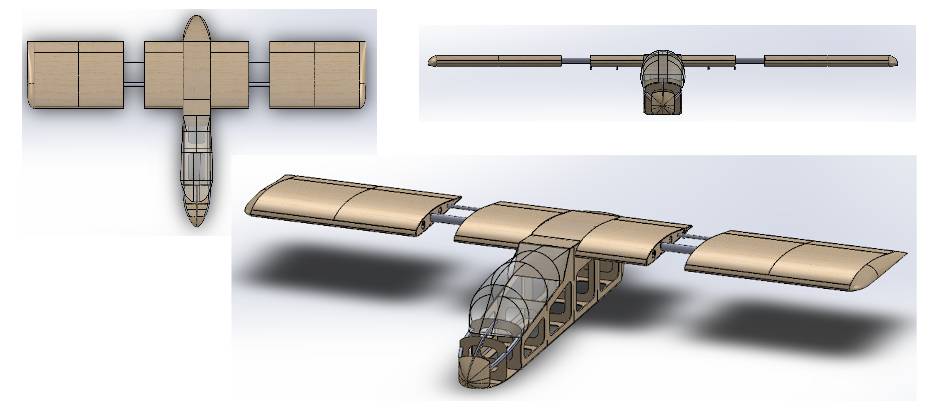

    Zo, weer een heel stuk verder, romp in qua hout klaar en vleugels bijna. Morgen vleugels afmaken en beginnen aan de motorgondels. Alle%20aanzichten-0-OV-10%20Bronco%202m%2010.jpeg

    Sent from my SNE-LX1 using Modelbouwforum.nl mobile app

    Bart83, ISOLA2, femmo en 2 anderen vinden dit leuk.
  18. Didier Neefe

    Didier Neefe

    Lid geworden:
    10 jul 2011
    Berichten:
    259
    Locatie:
    Voorburg
    Gaaf Gijs! Hele vette bak!!! Succes!!
