Bouwverslag Poor Mans Strobelight (vliegtuig navigatieverlichting)

Ik heb een paar strobeon van flytron in gebruik op een Porter.
Ik vroeg me af of dat heel anders is dan wat jullie maken?
Er zit ook een 1w powerled op voor zover ik weet (ben niet heel erg thuis in de materie)

Hallo Sander, Dat kun je goed vergelijken. Er zitten dezelfde 1W powerleds op een Flytron module. Het verschil wat ik zie is dat bij de Flytron modules de knipperlogica bij de led op een printje zit en bij de Poor Mans Strobe is er één centrale processor, die het hele verlichtingssysteem bestuurt. Ik weet dus niet of de Flytron modules hun ledjes synchroon kunnen laten flitsen aan de vleugeltippen.

Hallo Sander, Een bouwpakketje volgens handleiding kost inclusief verzenden € 9,50. Er zitten 4 powerleds bij en je kunt kiezen uit de versie voor multicopter (4 strobes) of vliegtuig (2 strobes + 2 landingslichten)
De strobes flitsen standaard op schaal met een schema van 3 pulsen van 25 milliseconden met tussenpozen van 75 milliseconden. Dit pulstreintje herhaalt zich elke seconde.

EDIT: Ik heb een exemplaar voor je geherprogrammeerd, zodat hij nu flitst zoals in jouw filmpje. Twee eerste flitsen kort na elkaar en dan op de derde flits iets langer laten wachten. De cyclus ook opgerekt van 1 seconde naar 1,2 seconden.

Laatst bewerkt:
Even een update t.a.v. de powerleds. De powerleds welke gebruikt worden als strobelights kunnen prima zonder de 10 ohm serieweerstand. Ik heb vandaag eens wat zitten testen met een "led pijnbank" en tot mijn stomme verbazing gingen de 1W powerleds zelfs bij 23 volt nog niet kapot. Ze direct voorzien van 5 volt, zonder voorschakelweerstand, is dus voor kortstondige pulsen ( 3 x 25 milliseconden per seconde) geen probleem voor ze. Wellicht moet de condensator vervangen worden voor een zwaarder exemplaar omdat de processor anders last krijgt van spanningsdipjes. Daar moet ik nog een beetje mee experimenteren.

De powerleds voor de landingslichten branden continue en daar heb je dus wel de voorschakelweerstanden bij nodig.

Is het bouwpakket nog beschikbaar? De link zoals in 2 posts hierboven is sinds de nieuwe forum software niet meer werkend.

Hans,

Ik zit met een probleem, van het een op het andere moment doet de PMS het niet meer. Het enige wat er nog gebeurt is dat alle leds heel snel knipperen.

Heb je enig idee wat dit zou kunnen zijn?

Leech zei:
Is het bouwpakket nog beschikbaar? De link zoals in 2 posts hierboven is sinds de nieuwe forum software niet meer werkend.
Klik om te vergroten...
Ja, ik kan nog een pakketje voor je samenstellen. Stuur maar even een PB met welke versie je precies wil. Ik heb ook de link gecorrigeerd (dacht dat ik ze allemaal had gefixed, maar deze dus nog niet)

PH-SVV zei:
Hans,

Ik zit met een probleem, van het een op het andere moment doet de PMS het niet meer. Het enige wat er nog gebeurt is dat alle leds heel snel knipperen.

Heb je enig idee wat dit zou kunnen zijn?
Klik om te vergroten...
Hallo Sander,
Twee dingen die ik kan verzinnen zijn:
1) een (kortstondig) te hoge voeddingsspanning van bijv. 6 volt.
2) De Attiny heeft een verkeerd geheugenadres overschreven, waarin het programma is opgeslagen, waardoor het programma verminkt is. Dit gebeurt als de voedingsspanning (kortstondig) onder de 2,7 volt zakt. Deze reden is meer theoretisch omdat ik de "brown out detection" van de chip heb geactiveerd, waardoor hij onder de 4,3 volt direct stopt.

Je kunt de ATTiny85 er eens uithalen en naar mij terugsturen, dan kijk ik er even naar.

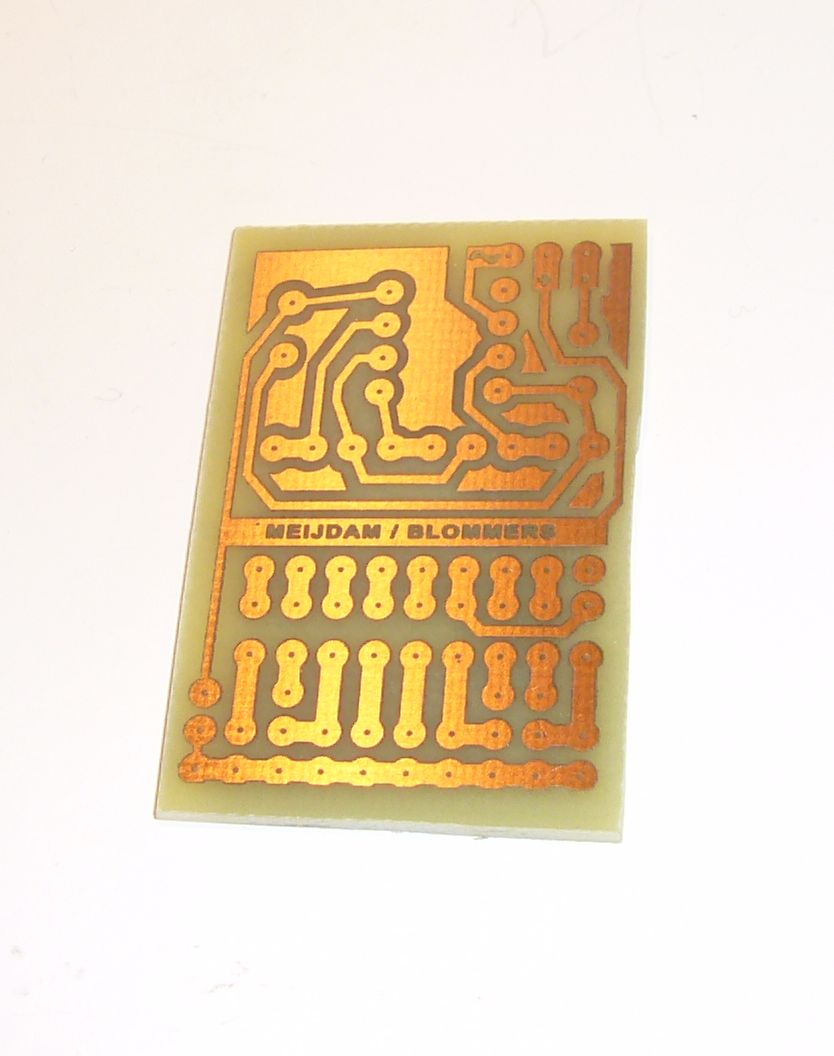

Het printje met de stroomvoorziening via de "Meijdam/Blommers baan" is inmiddels klaar om door mij uitgeprobeerd te worden.

10??? Zoveel heb ik er niet eens. Dit is een hobbyproject en geen fabriek. Ik zal eens met Jan overleggen, maar houd er rekening mee dat het allemaal handwerk voor hem is om zo'n plaat te etsen.

hmeijdam zei:
10??? Zoveel heb ik er niet eens. Dit is een hobbyproject en geen fabriek. Ik zal eens met Jan overleggen, maar houd er rekening mee dat het allemaal handwerk voor hem is om zo'n plaat te etsen.
Klik om te vergroten...

ok Hans dan hoor ik het wel of het lukt of niet ........ik weet het is een hobby project , maar 10 leden van onze vliegclub zijn zo enthousiast dat ze er een willen hebben
en trouwens Hans ik heb de 5 geprogrammeerde Attiny85 ontvangen gisteren, nog bedankt

Zojuist het artikel in modelvliegsport gelezen en zodoende bij dit draadje terecht gekomen.
Precies wat ik zoek! :cool:

Ideaal voor mijn project AT-502 B . Is er nog eentje voor mij beschikbaar?

Ik heb nog wel een paar vragen:
1. De (reeds ingebouwde) bedrading van de navigatielichten in de vleugels heeft een gemeenschappelijke min-aansluiting met de servo's (om het aantal draden/stekkers) te beperken. Is dat een probleem?

2. Als ik de landingslichten ook gebruik, kan dat nog allemaal via de ontvanger (MPX rx-9 dr m-link) of doe ik er verstandig aan de verlichting apart te schakelen?
En hoe verhoudt zich dit tot vraag 1?

Hallo Wouter,
Bedankt voor de positieve reactie. Ik heb inmiddels al onderdelen bijbesteld, maar moet je even op de wachtlijst zetten voor ronde 2 van uitleveringen.
Dan je vragen:
1) Ja, dat is een probleem, want ik gebruik een gemeenschappelijke "+" aansluiting. Dit omdat het driver IC (ULN2803) naar de "-" pool schakelt. Ik kan dus niet de "+" polen laten schakelen. Als jij in je vleugel de servo's en leds een gemeenschappelijke "+" pool zou kunnen geven is het probleem opgelost.

2)De landingslichten gebruiken ongeveer 85 milliampere per powerled, indien je de 2x 10 ohm voorschakelweerstanden gebruikt, gevoed met 5 volt. De hele PMS blijft ruim onder de 400 milliampere. Een miniservo gebruikt meer stroom.

Bedankt voor je reactie, dat wordt even knutselen, maar we doen niet anders ;).
Krijg ik een berichtje als ze weer voorradig zijn? En worden ze geleverd met zo'n mooie printplaat?

Hans, ik heb een poos geleden jouw kant en klare print overgenomen. Nu wil ik hem installeren op mijn vliegtuig maar heb geen schema voor aansluiting. En als ik hem niet via de ontvanger wil aansluiten maar rechtstreeks op power, hoeveel volt heeft hij nodig? Alvast dank
