Discussie in 'Modelbouwsoftware' gestart door jan brilman, 6 jul 2019.

  1. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.836
    Locatie:
    groningen
    Dag,

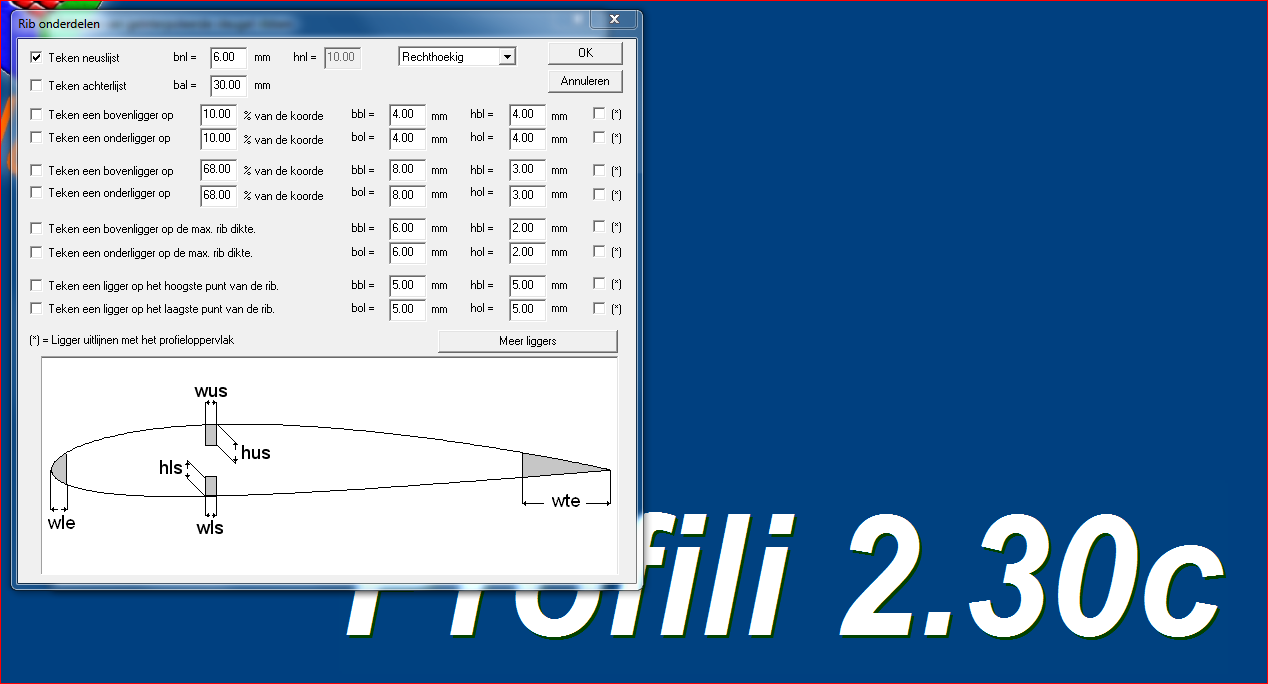

    Is het mogelijk om in de 'normale' versie van Profili (2.30c) een ligger te tekenen, die een constante afstand van/tot de neuslijst heeft?

    (Ik kan dat ook makkelijk met de hand bereiken, maar is gewoon even een vraag).


    jan.

  2. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.867
    Locatie:
    Uithoorn

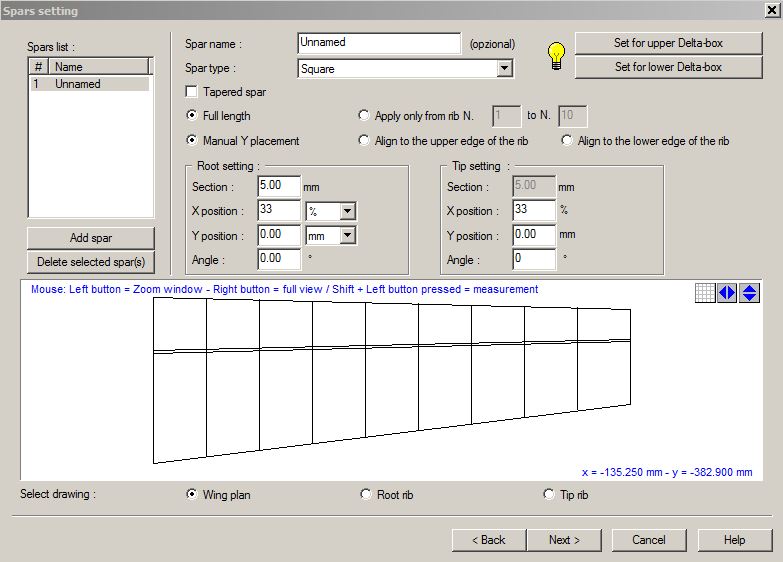

    Je kan de positie van de ligger in percentage en in millimeters instellen.
    Dat gaat bij de wortelrib en tiprib.
    Het is dus een beetje wat je interpretatie van een constante afstand is.
    Wil je zoveel millimeter van de neuslijst of zoveel procent van de neuslijst.
    In mijn beleving is een bepaald percentage een constante afstand van de neuslijst maar dan moet je zelf berekenen wat het percentage moet zijn om tot een aantal millimeters te komen (percentage van de koorde).



    GJ

  3. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.836
    Locatie:
    groningen
    Alleen bij een constant chord wing is x procent overal y mm, anders niet.

    Maar ik zie het al, jij hebt een veeeeeeel geavanceerdere versie van profili.

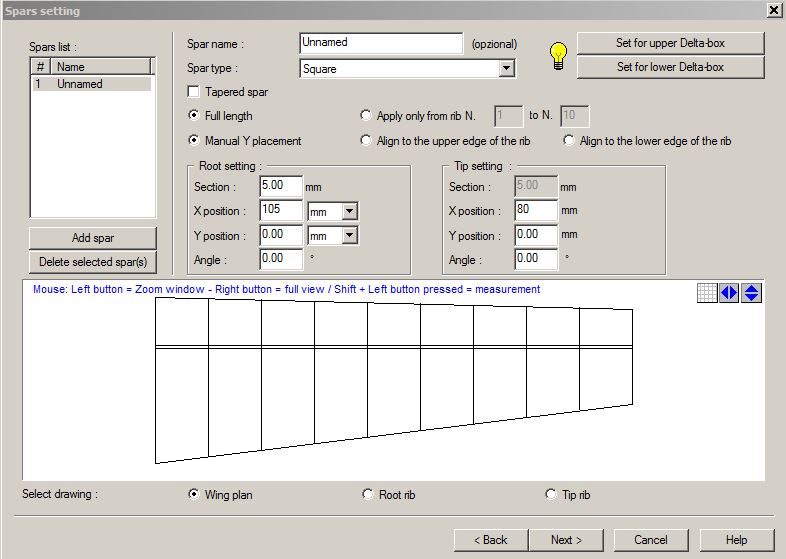

    Jij kunt de X position bij zowel root als tip op bv. 50 mm kunnen zetten.

    Ik zie dit . . .



    jan.

  4. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.867
    Locatie:
    Uithoorn
    Nee Jan, ik heb exact dezelfde versie, 2.30 C
    Alleen jij begint bij profielen en ik begin bij wingpanels management.
    Ik ga uit van een vleugelplan en jij van ribben.

    Begin maar eens bij Panels > wingpanel management, dan kom je dat ding van mij ook tegen.

    GJ

  5. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.836
    Locatie:
    groningen
    Aha!

    Dat ga ik zeker proberen!

    Bedankt!


    jan.

  6. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.867
    Locatie:
    Uithoorn
    Als je alleen maar ribben tekent weet het programma niet hoe je vleugel eruit komt te zien.
    Als je met een vleugelplan begint weet ie de vorm.
    Dat is het verschil.

    GJ

  7. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.836
    Locatie:
    groningen
    Okay, helemaal mooi.

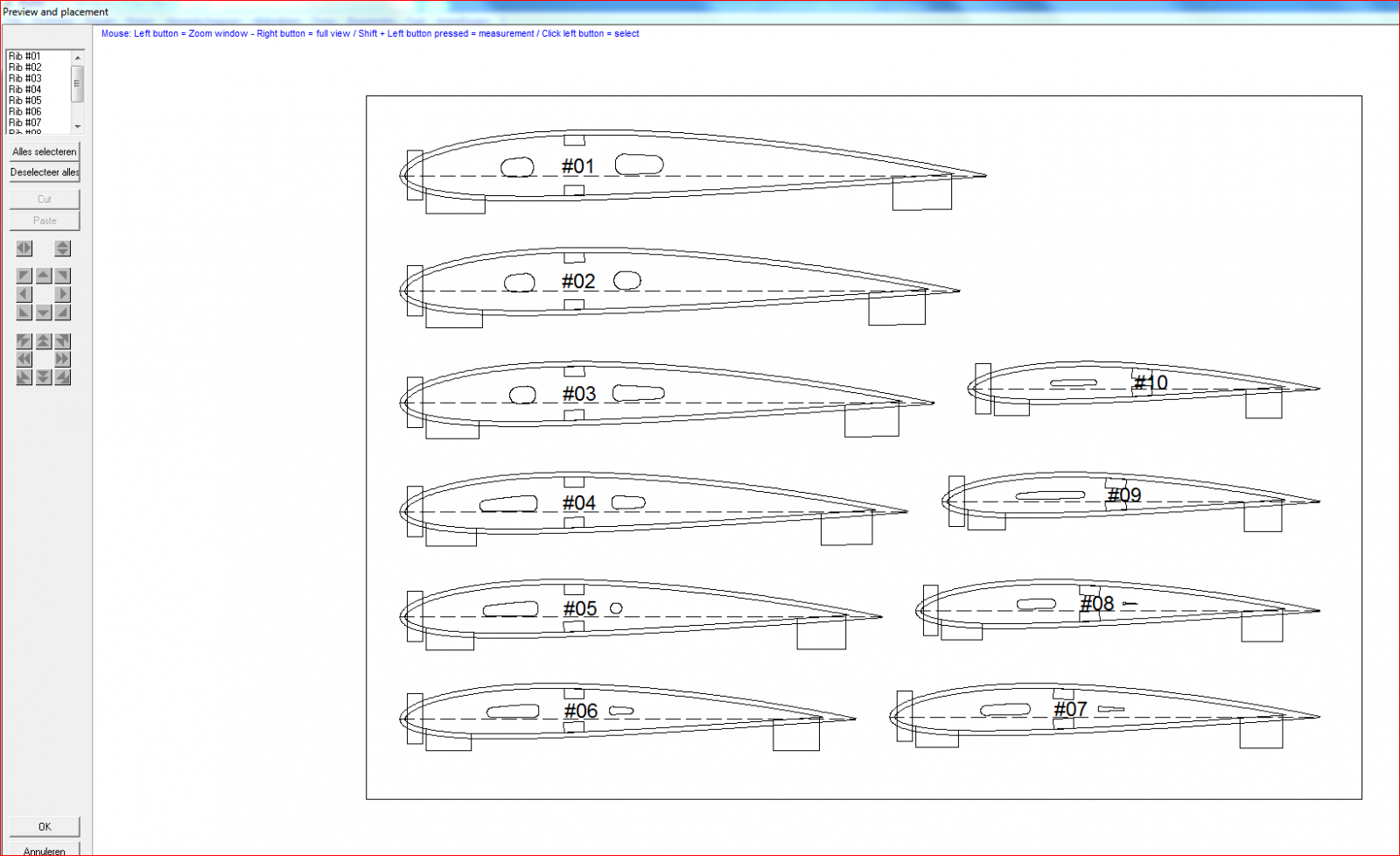

    Ik krijg wel de preview op het scherm, maar gewoon naar m'n eenvoudige HP-printertje sturen . . .

    ???


    (Ik kan het ook gewoon met het handje intekenen, maar als we nou toch bezig zijn . . . )


    jan.

  8. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.867
    Locatie:
    Uithoorn

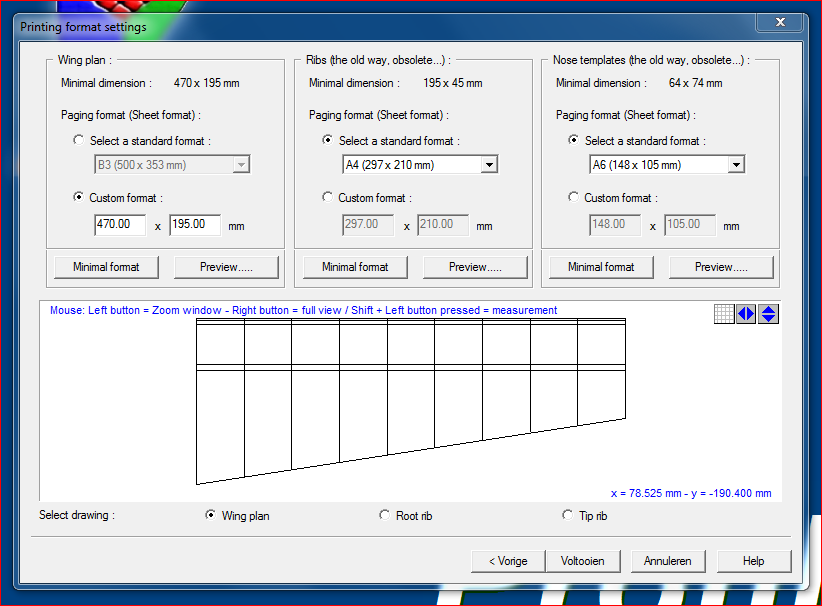

    Je moet wel A4 instellen bij je wingplan en dan op je printer, als het mogelijk is, als poster laten printen.
    Dan maakt ie het in stukjes A4 die je naderhand aan elkaar kan plakken om de hele vleugel te krijgen.

    GJ

  9. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.836
    Locatie:
    groningen
    Ik wil dat wingplan niet printen, dat ontstaat bijna als vanzelf tijdens het plakken.

    Ik wil de ribben (en de voetjes) printen.

    Past allemaal op 1 A4, maar . . .

    Hoe krijg ik dat A4-tje naar de printer?


    jan.

  10. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.836
    Locatie:
    groningen
    Printen:



    jan.

  11. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.867
    Locatie:
    Uithoorn
    Nee, hoor volgens mij niet.
    Ik kon vroeger gewoon alles printen.

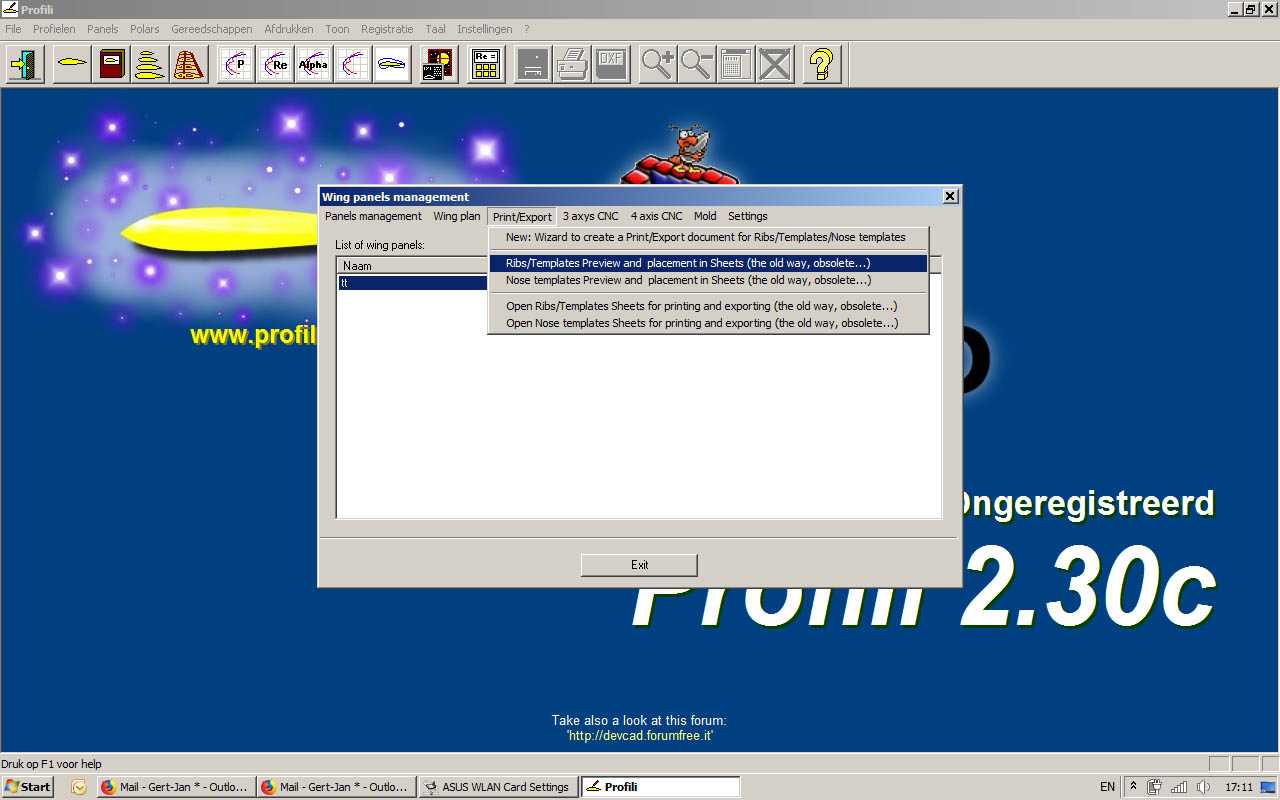

    Je gaat naar Panels > Wing panels management en dan zie je boven in de werkbalk Print/Export.
    Je klikt 1 keer op je project, zodat het blauw wordt en dan kan je preview of printen doen.


    Mijn versie is niet geregistreerd en de geregistreerde versie staat op een PC ergens in de berging.
    Maar ik heb altijd kunnen printen in de basisversie.

    GJ

  12. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.867
    Locatie:
    Uithoorn

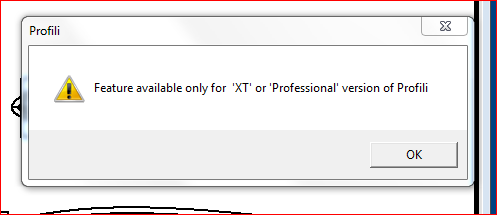

    Uhhh, ik zie nu dat inderdaad hetzelfde als bij jou.
    Dan is dat in deze versie veranderd?
    Waarschijnlijk heb ik dan Profili 1 op de oude PC staan want je kan hier echt helemaal niets meer mee, ook niet exporteren naar HPGL of DXF.


    Ik kan wel wat trucjes bedenken als de snippingtool gebruiken en dan dat weer in Photoshop gaan omzetten naar een jpg bestand op de juiste maat en dat dan weer als pdf opslaan...

    Als je denkt over te stappen naar Pro dan is het misschien verstandiger eens te kijken naar DevWing.
    Prijs is vrijwel gelijk maar ik denk dat meer mogelijkheden en ondersteuning heeft.


    GJ

    Laatst bewerkt: 7 jul 2019
  13. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.836
    Locatie:
    groningen
    Nee, vreselijke overkill voor zo'n simpel vleugeltje . . .

    Ben gewoon ribje voor ribje de verschillende liggers aan het intekenen.

    Komt goed!


    jan.

  14. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.867
    Locatie:
    Uithoorn
    Dan zou ik gewoon de snippingtool van Windows gebruiken en dan gaan schalen tot de ribben het gewenste formaat hebben en dan uitprinten.

    GJ

  15. peytr

    peytr

    Lid geworden:
    24 apr 2012
    Berichten:
    81
    ...of toch vanaf rib management starten en dan exporteren naar DXF of PDF en daarna digitaal (autocad of PDF editor) ligger toevoegen.
    Dan kun je zuiver meten en hou je de complete rib in ieder geval een soort van digitaal. Dat vind ik altijd erg belangrijk en maakte ik nog nooit gebruik van :confused:

    Grt!

    Peter
