    Beste allemaal,

    De kit ligt er al vele maanden maar nu moet het er eindelijk van komen. Ik ga beginnen met het bouwen van de L-39 van RBCKits. Ik vind het een heel mooi vliegtuig en heb er veel positieve verhalen over gelezen.


    Meestal ben ik een 'beetje lui' en koop een min of meer kant en klare bouwdoos. Maar nu weer eens helemaal hout hout hout.

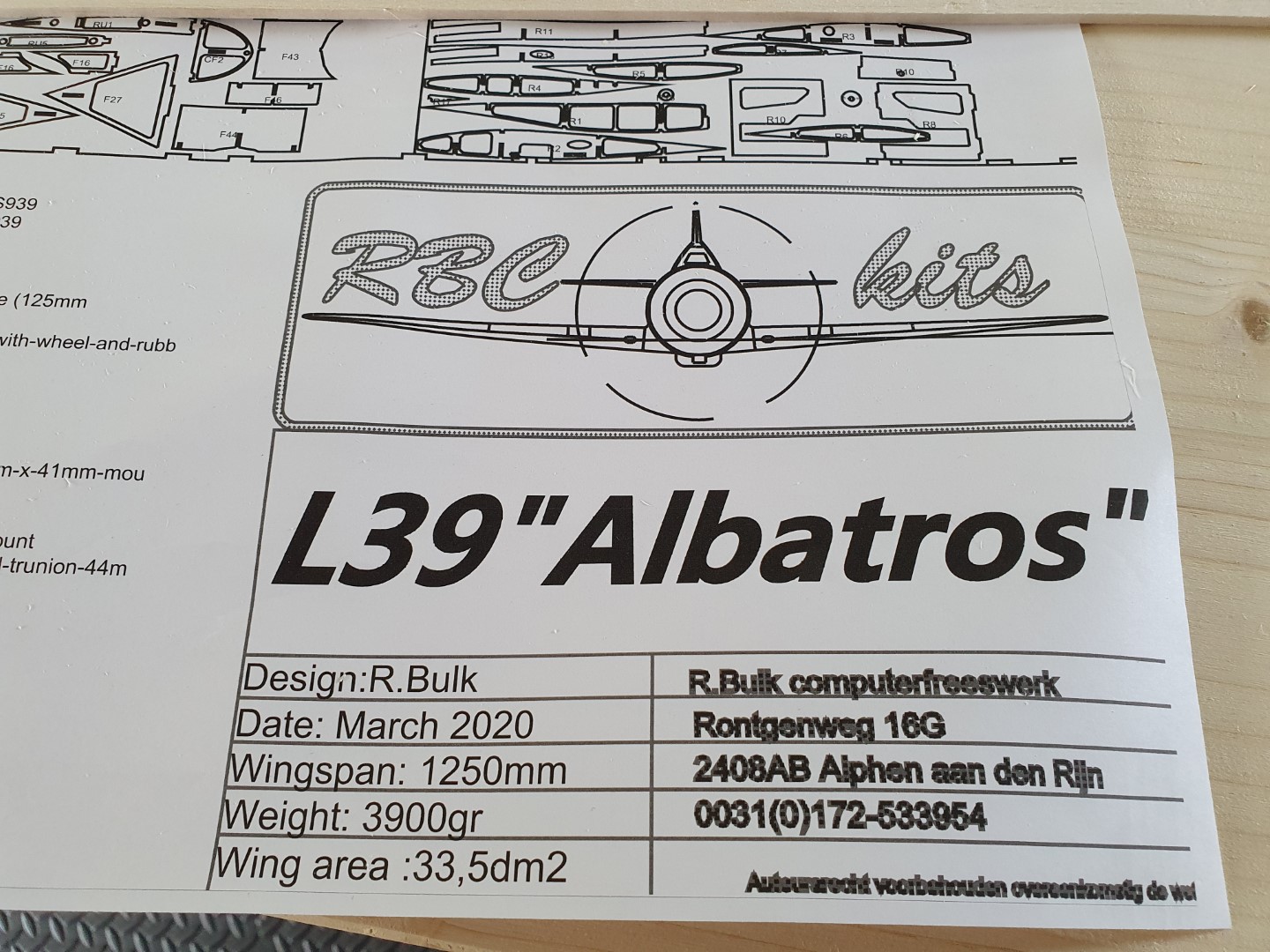

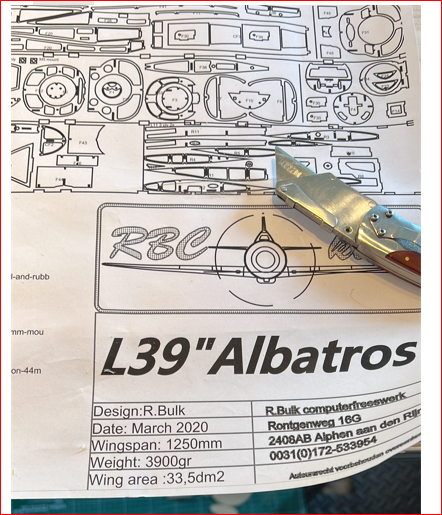

    De eerste indruk is een heel degelijke kit, heel grote tekening waar hier je van alles op kan vinden. Gelukkig is er ook een handleiding met vele detailfoto's om mij te helpen.


    Dus ik ga beginnen met de staart, ik heb met potlood al de onderdelen gemarkeerd....

    koelma, 3 jun 2021
    #1
    strutter, Berto, Bruno van Hoek en 3 anderen vinden dit leuk.
  2. bipeflyer

    bipeflyer

    Lid geworden:
    18 apr 2012
    Berichten:
    1.011
    Locatie:
    Nederland
    Leuk, ga ik volgen! Zeker een mooie kist zo'n L-39 en leuk om hier als bouwdraadje te zien. Succes!

    bipeflyer, 3 jun 2021
    #2
    koelma vindt dit leuk.
  3. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven
    Vandaag weer een deel gedaan. Zoals gezegd ben ik begonnen aan de staart,

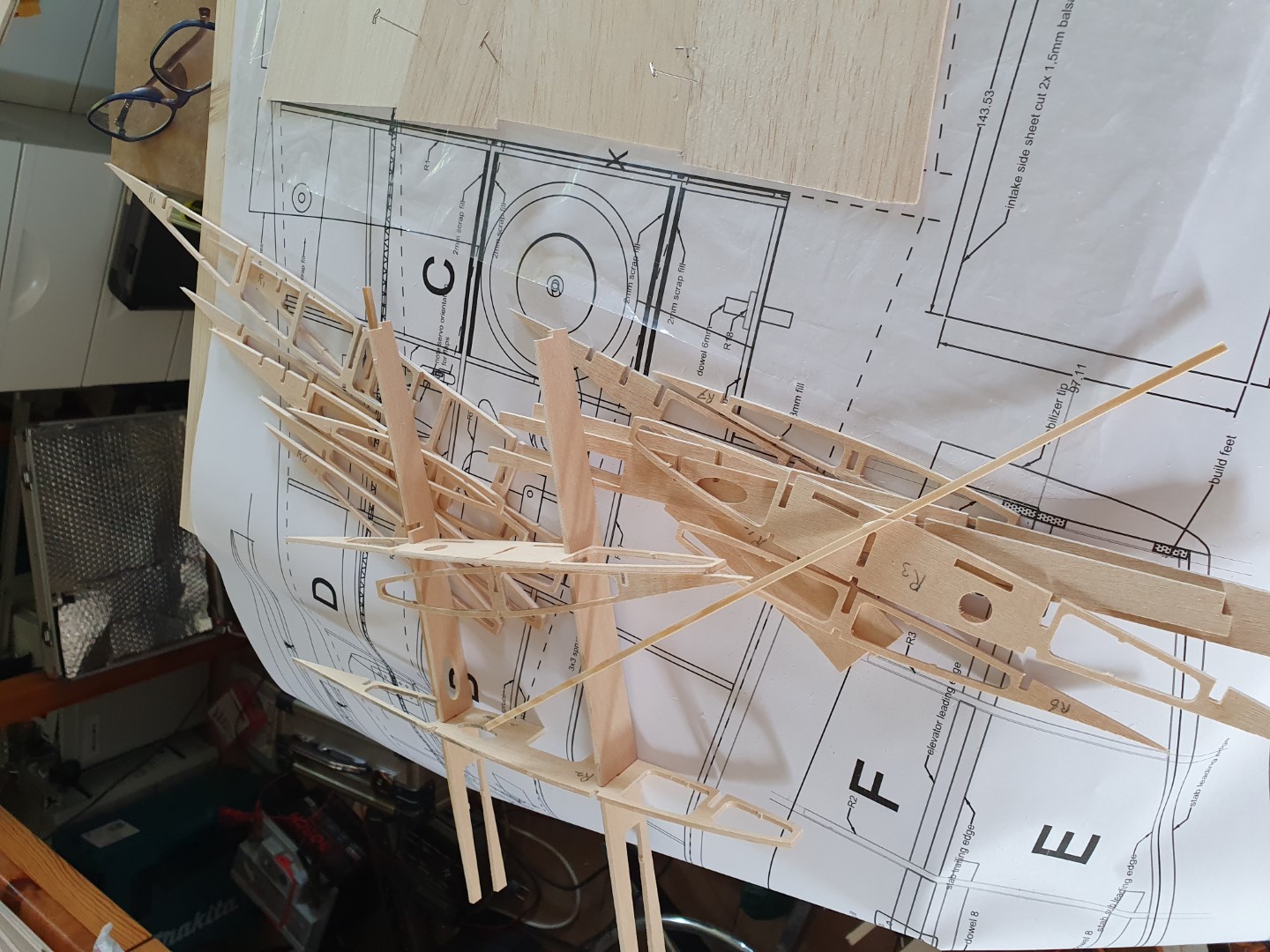

    Eerst de onderdelen uit de gefreesde delen halen, meteen even met een potlood markeren.


    In elkaar gezet, met secondenlijm in elkaar geplakt. Het past heel precies, ik bouw op de tekening met een stukje plasticfolie ertussen.
    Dat blijkt ook wel slim want er was toch iets teveel lijm uit het potje gekomen...

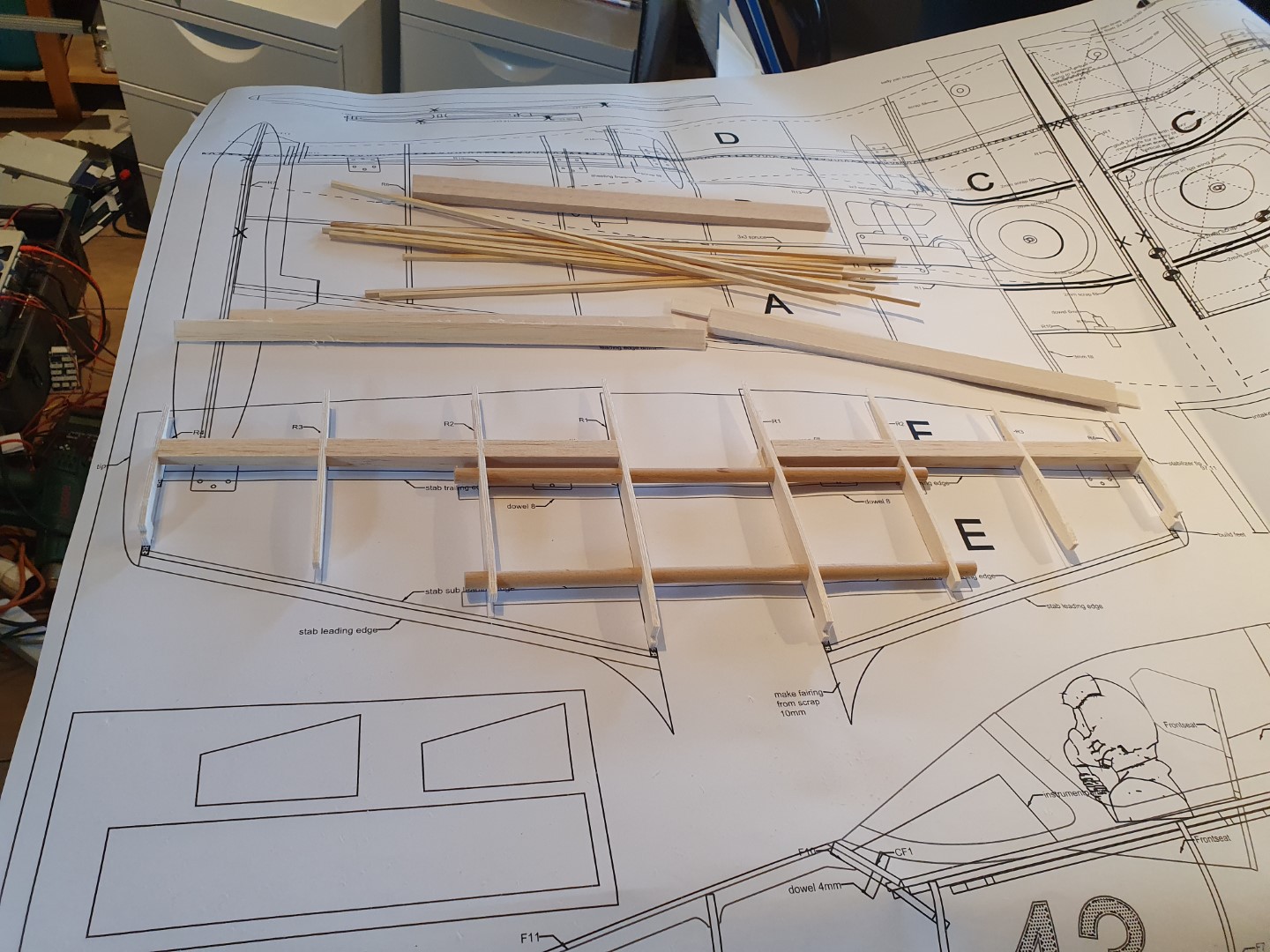

    Omdat alles moest drogen ben ik ook maar meteen met het stabilovlak aan de gang gegaan. Omdat ik geen doorsnede kon vinden was het even puzzelen. Maar het was eigenlijk best simpel, ook hier waren de benodigde delen in de gefreesde set te vinden.


    Goed dat de opmerking er stond om NIET de ronde delen vast te lijmen, dat had ik anders zomaar kunnen doen ;-)

    morgen weer verder.

    koelma, 4 jun 2021
    #3
    LeoG, Bruno van Hoek, bipeflyer en 1 andere persoon vinden dit leuk.
  4. Niels1

    Niels1

    Lid geworden:
    21 sep 2020
    Berichten:
    3
    Locatie:
    Nederland
    Veel succes, ik zal de topic volgen.

    Op dit moment ben ik een F-35 mini van RBC aan het bouwen. De L-39 word waarschijnlijk mijn volgende project.

    Niels1, 7 jun 2021
    #4
    koelma vindt dit leuk.
  5. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven

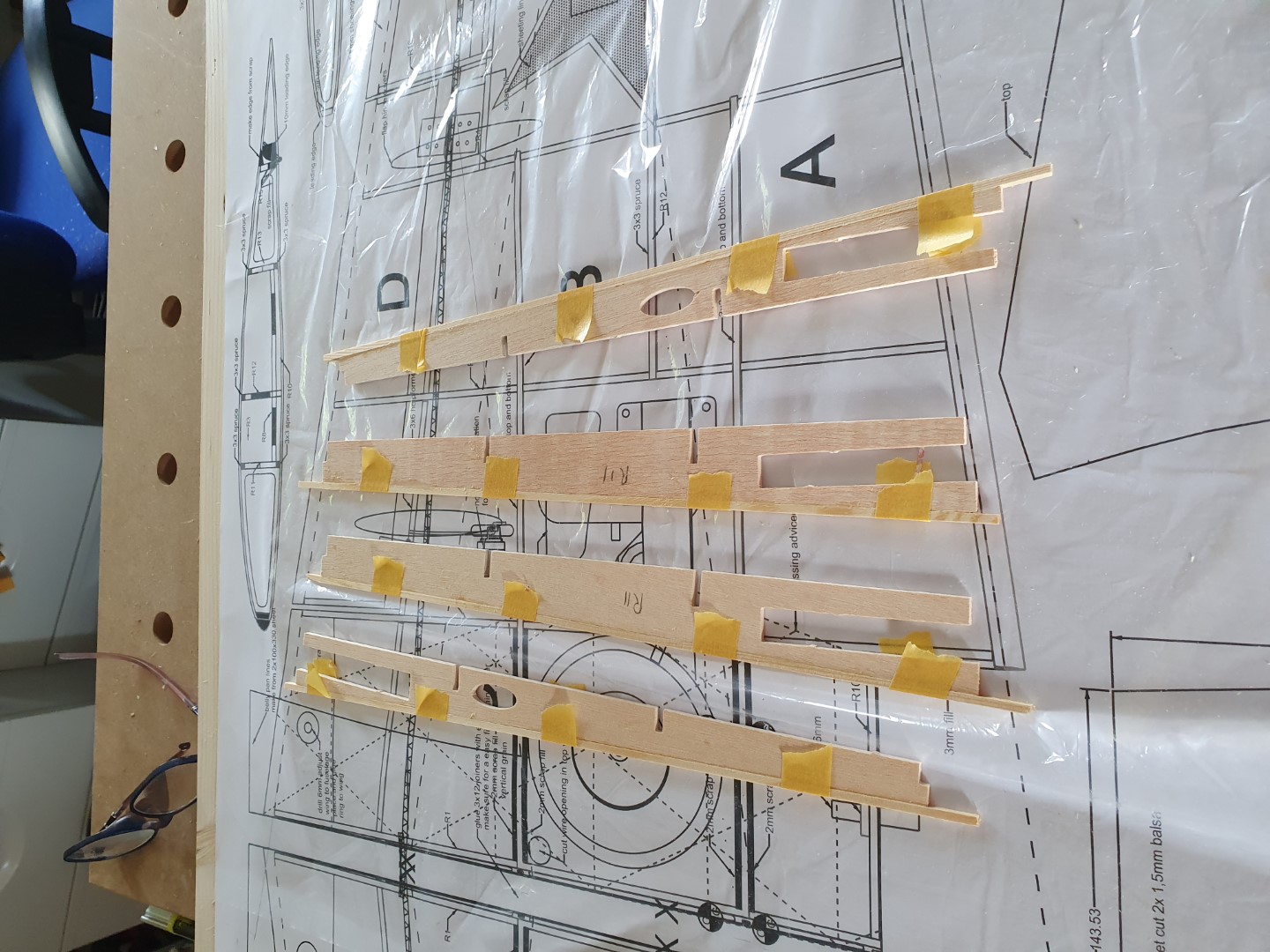

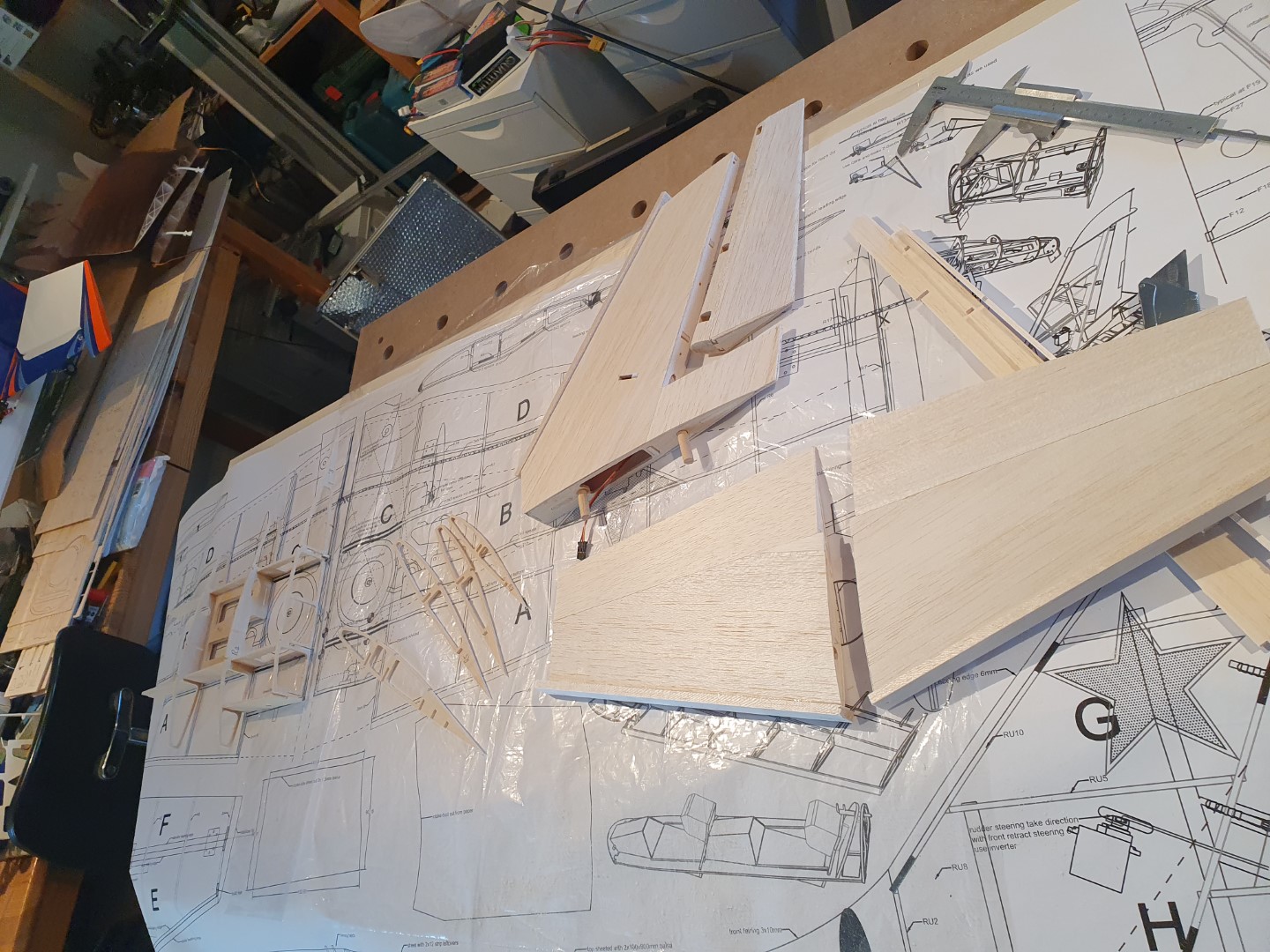

    Gisteren en vandaag weer een stukje verder. Ik heb het stabilo nu bijna klaar. Nu eerst de scharnieren nodig voor de exacte maatvoering. Dat blijft wel een beetje een gedoe omdat er nog maar heel weinig modelbouwwinkels zijn die alles verkopen en een goede website hebben. En dan vergeet je iets en dan ben je weer 7 euro verzenden kwijt.
    Maar toch is dit bouwen wel heel leuk. Ik moet wel zeggen dat het best wel tijd kost. Elke keer weer een stukje, moet drogen etc etc. Je ziet het wel langzaam groeien. Ik ben nu dan ook met drie delen tegelijkertijd bezig. Nu ook begonnen aan de hoofdvleugel.
    Nou hier dan nog een paar foto's.




    koelma, 7 jun 2021
    #5
    Berto en bipeflyer vinden dit leuk.
  6. bipeflyer

    bipeflyer

    Lid geworden:
    18 apr 2012
    Berichten:
    1.011
    Locatie:
    Nederland
    Ziet er goed uit!

    bipeflyer, 7 jun 2021
    #6
  7. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven
    Dank!

    koelma, 8 jun 2021
    #7
  8. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.503
    Locatie:
    groningen
    En ook om naar te kijken.

    Laat die foto's maar komen! :)


    jan.

    jan brilman, 11 jun 2021
    #8
  9. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven
    Hoi Jan,
    Ik zal er nog een paar blijven plaatsen. Maar volgens mij kan je maar beperkt foto's opslaan op het modelbouwforum. Ik zal het vanzelf wel merken. Maar nu komen er eerst weer een paar foto's bij ;-)

    koelma, 11 jun 2021
    #9
  10. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven
    koelma, 11 jun 2021
    #10
    M.l.v.Doesburg, ISOLA2 en bipeflyer vinden dit leuk.
  11. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven
    koelma, 12 jun 2021
    #11
  12. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven
    Ik heb het weer opgepakt om de vleugels te gaan bouwen.




    Foutje gemaakt om geen ruimte te laten tussen de blokjes (opvul voor de rolroeren en de flaps). Stond ook niet op de tekening maar wel op de bijgeleverde foto's.
    Hopelijk krijg ik niet teveel problemen mee.

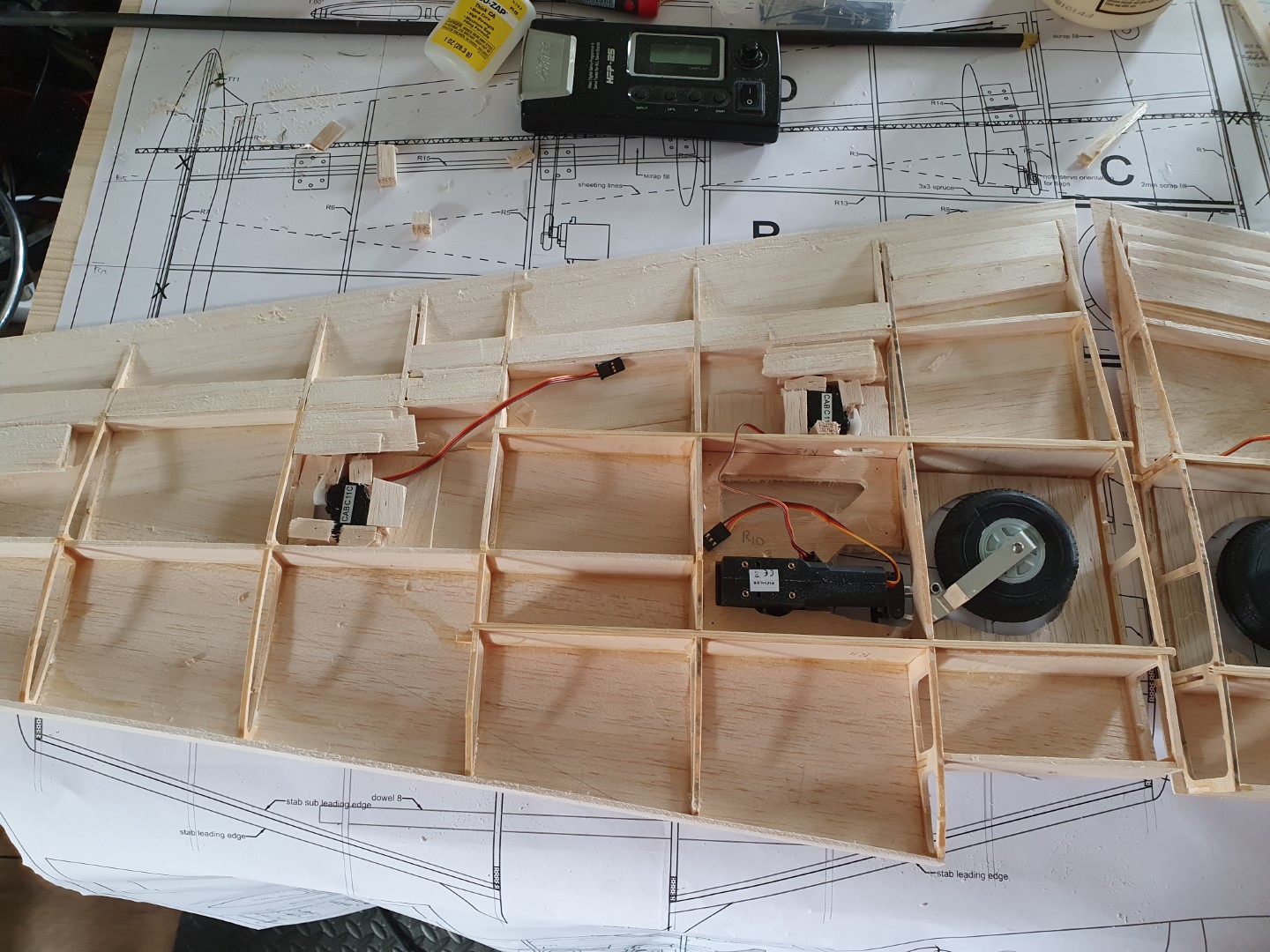

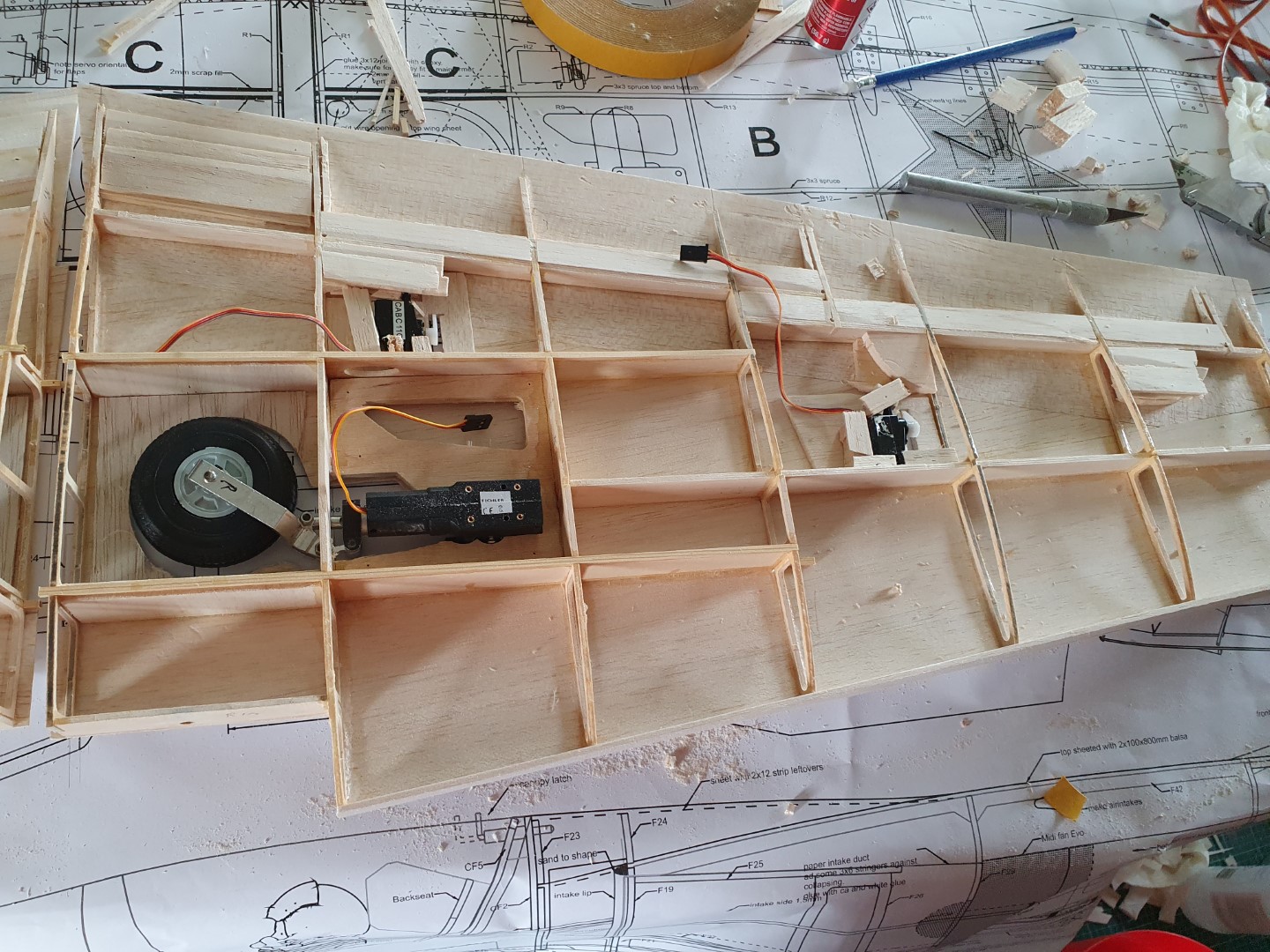

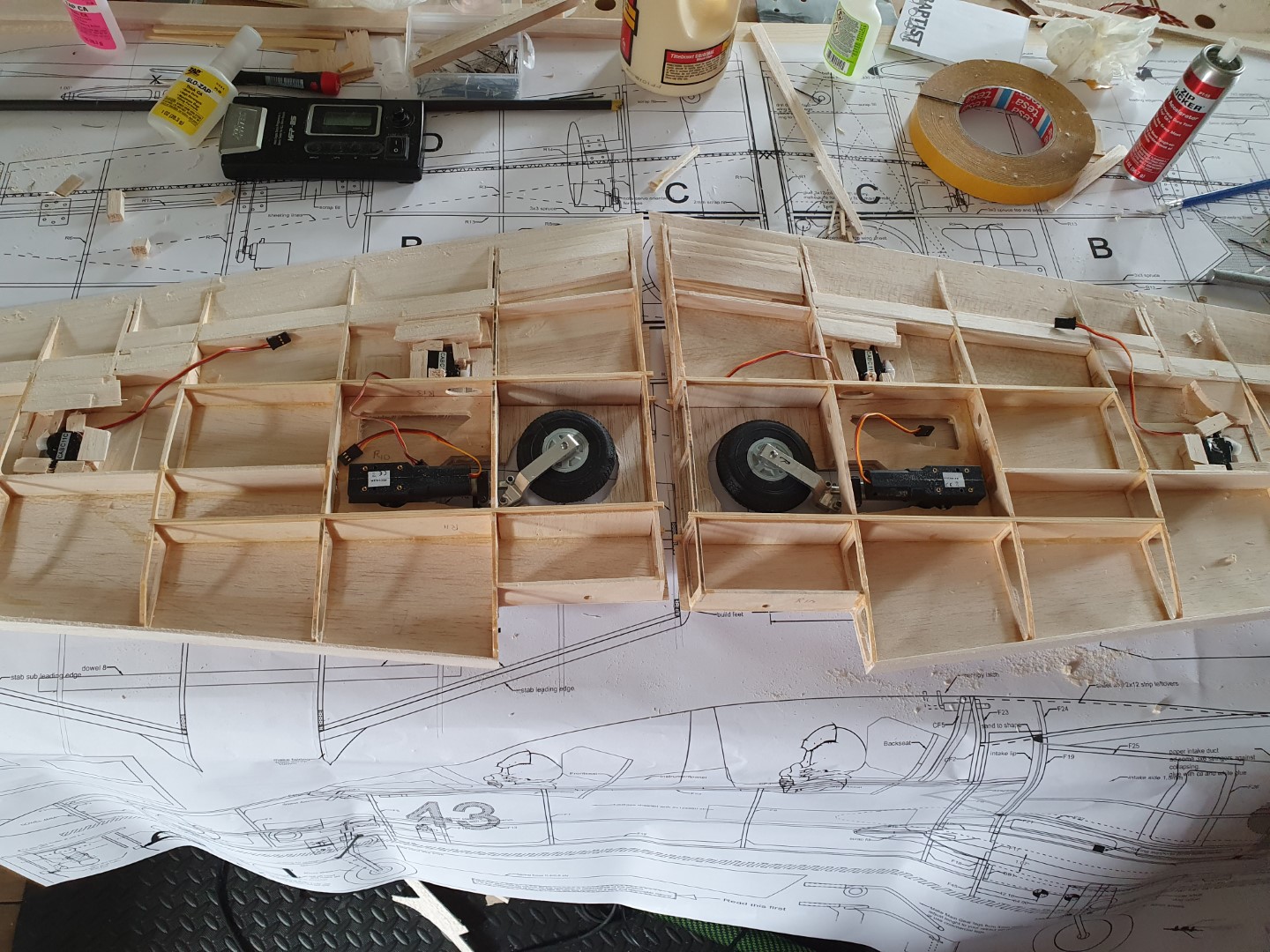

    Retract zouden zo goed moeten passen, tevens de servo's op de plaats vastgemaakt. Wat me nu wel lastig lijkt is om de gehele bovenkant er in een keer op te lijmen.
    En ervoor te zorgen dat hij overal goed vast zit. Moet ik nog even over nadenken hoe ik dat ga doen.

    Iemand een idee?

    koelma, 1 aug 2021
    #12
  13. bipeflyer

    bipeflyer

    Lid geworden:
    18 apr 2012
    Berichten:
    1.011
    Locatie:
    Nederland
    Ik doe dat met contactlijm, Bisontix. Eerst de structuur van ribben en legers overtekenen op je bekleding, dan (ik doe dat met een plastic wegwerphandschoentje) de ribben en liggers, _en_ de huid op de gemarkeerde plaatsen insmeren met contactlijm (is beetje dikke pasta, smeert makkelijk). Dus beide vlakken. 10 minuutjes laten liggen, en dan in 1x erop drukken / rollen. Komt nooit meer los. Iets overmaat van je bekleding is handig, dan komt het erop drukken niet heel precies en kan je de rest eraf snijden. Of je kunt de bekleding aan 1 kant met tape vastmaken (soort tijdelijk) scharnier, en het openklappen, insmeren met lijm en na 10 minuten weer dichtklappen. Dat helpt ook met het ineens op de juiste plek krijgen, want je hebt met deze lijm wel maar 1 kans.

    bipeflyer, 1 aug 2021
    #13
  14. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven
    Bedankt voor je advies, dit ga ik doen !!!

    koelma, 1 aug 2021
    #14
    bipeflyer vindt dit leuk.
  15. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.503
    Locatie:
    groningen
    Bij deze methode zou ik een soort van blokjes/driehoekjes als mal gebruiken, om de plaat er in één keer juist gepositioneerd op te leggen.

    Een beetje scheef: laat zich niet corrigeren.

    Succes!


    jan.

    jan brilman, 2 aug 2021
    #15
    koelma vindt dit leuk.
  16. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven
    Beste allemaal,
    Er zijn een paar prioriteiten tussen gekomen. Maar nu ben ik weer verder gegaan met de bouw van de mooie RBCkits L-39 Albatros.

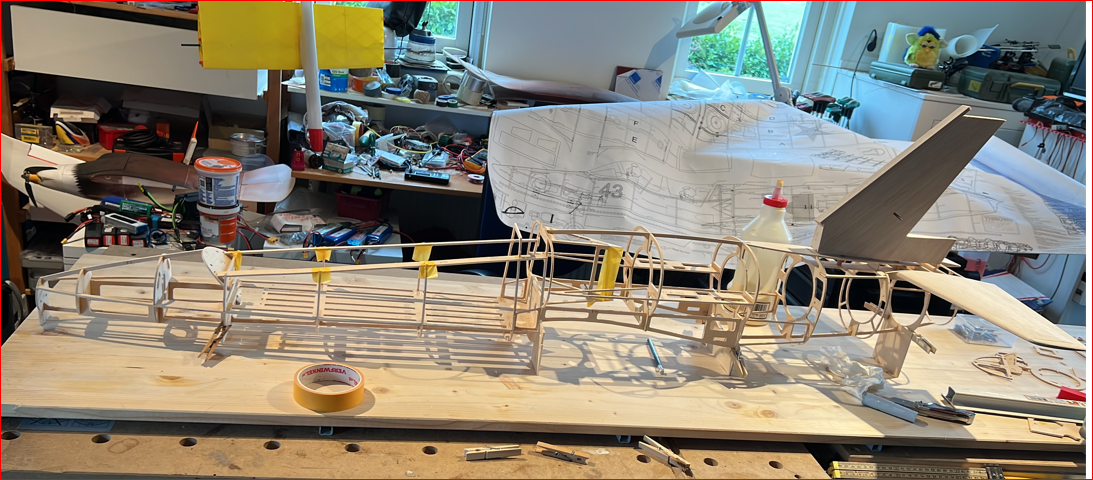

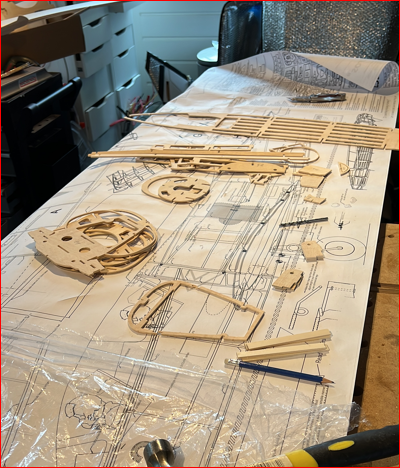

    Ik ben begonnen met de romp. Eerst alle onderdelen uitsnijden, schuren en los in elkaar steken.

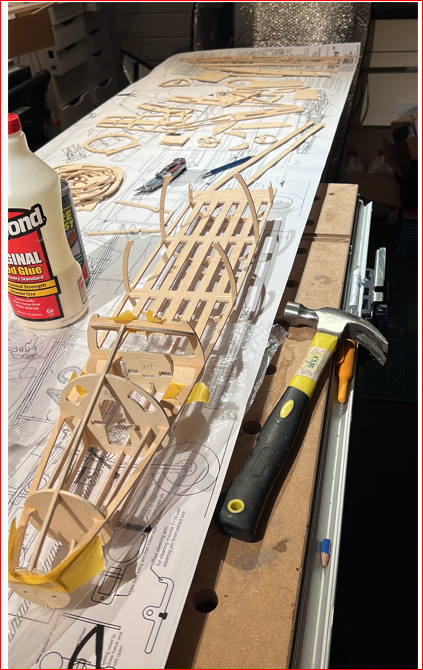

    Los het stabilo erin steken en controleren of alles recht staat.
    Hier heeft RBCkits een heel mooie oplossing om de romp heel stijf en recht te maken.
    Heel eenvoudig door een lijn te tekenen op de bouwplank en de bijgeleverde hulp onderdelen hebben allemaal een kleine uitsparing die je precies kan uitlijnen met de lijn. De hulp onderdelen plak op de bouwplank. En voila een heel rechte en stevige ondergrond. Werkt echt super!

    koelma, 10 apr 2022
    #16
    jan brilman vindt dit leuk.
  17. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven

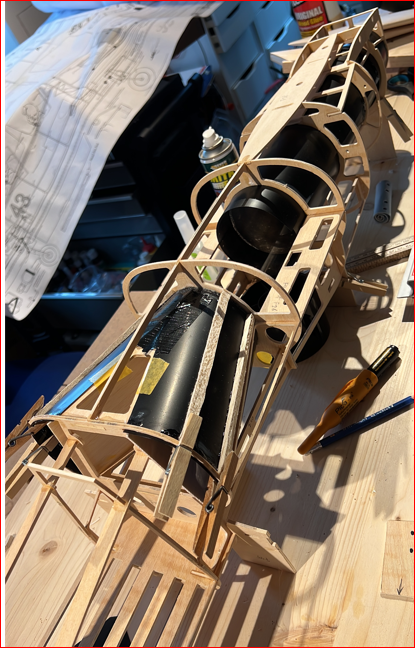

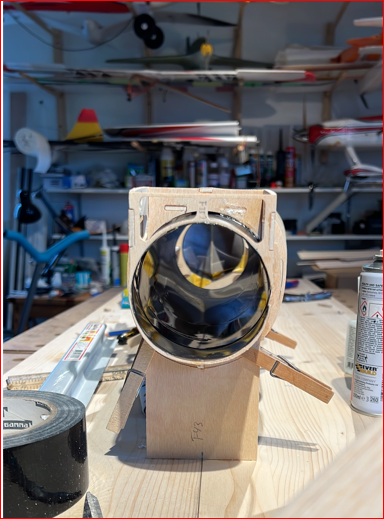

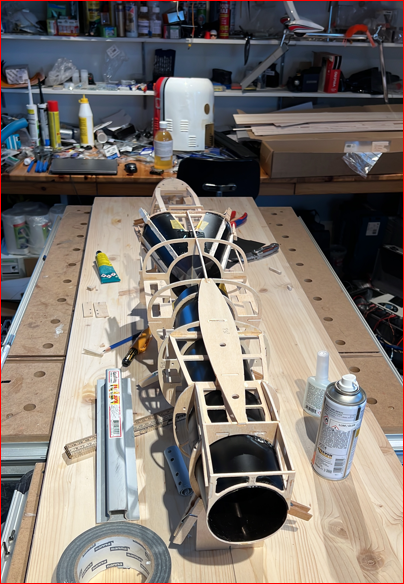

    Daarna weer van 0,3mm mylar (zwart gespoten) de luchtinlaten en uitlaat gemaakt in in model geplaatst.

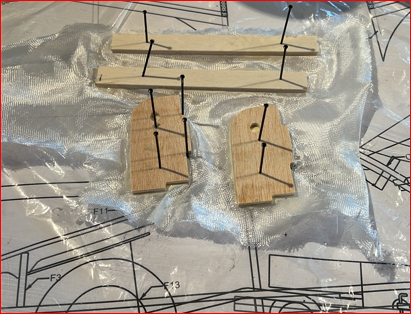

    Daarna een paar onderdelen aan elkaar lijmen met een laagje glas ertussen voor de stevigheid

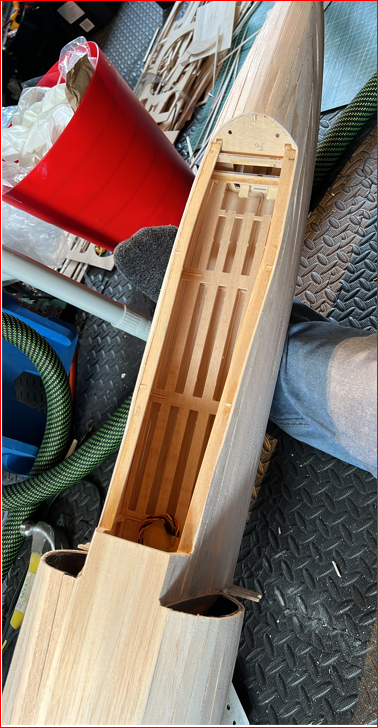

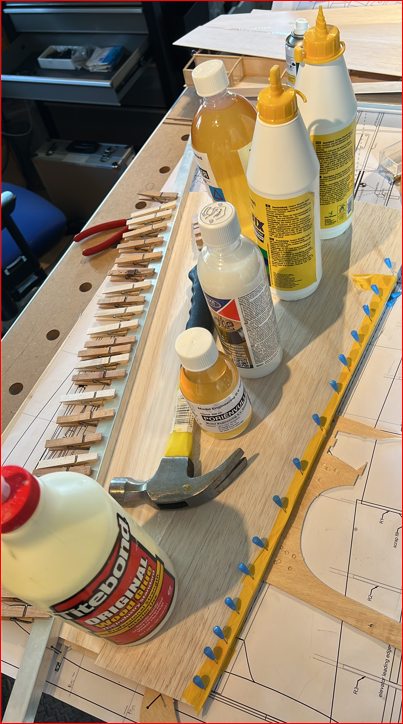

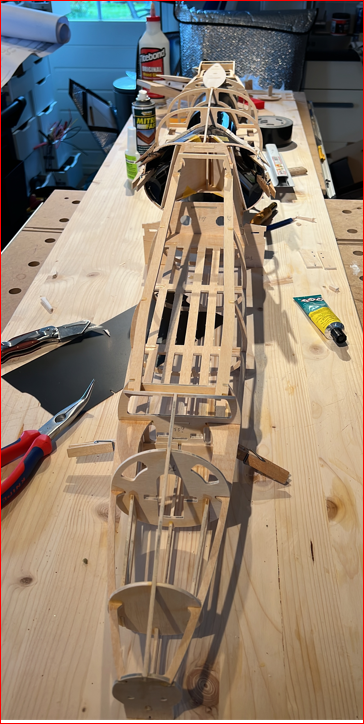

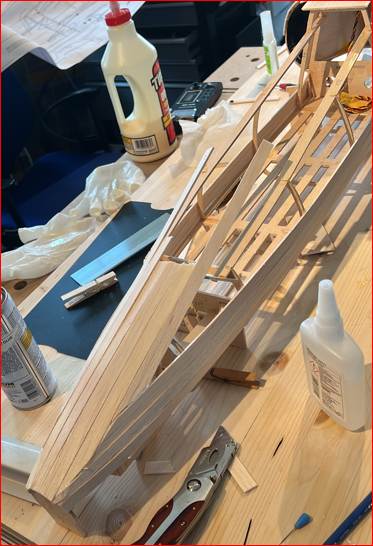

    Dan begint het plakken van de vele latjes:





    koelma, 10 apr 2022
    #17
    Vale Ouwe, jan brilman en Arnold 85 vinden dit leuk.
  18. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven

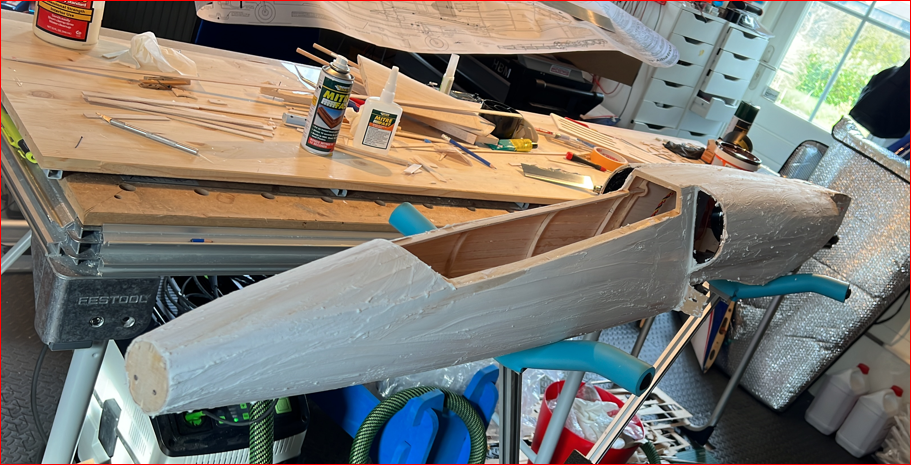

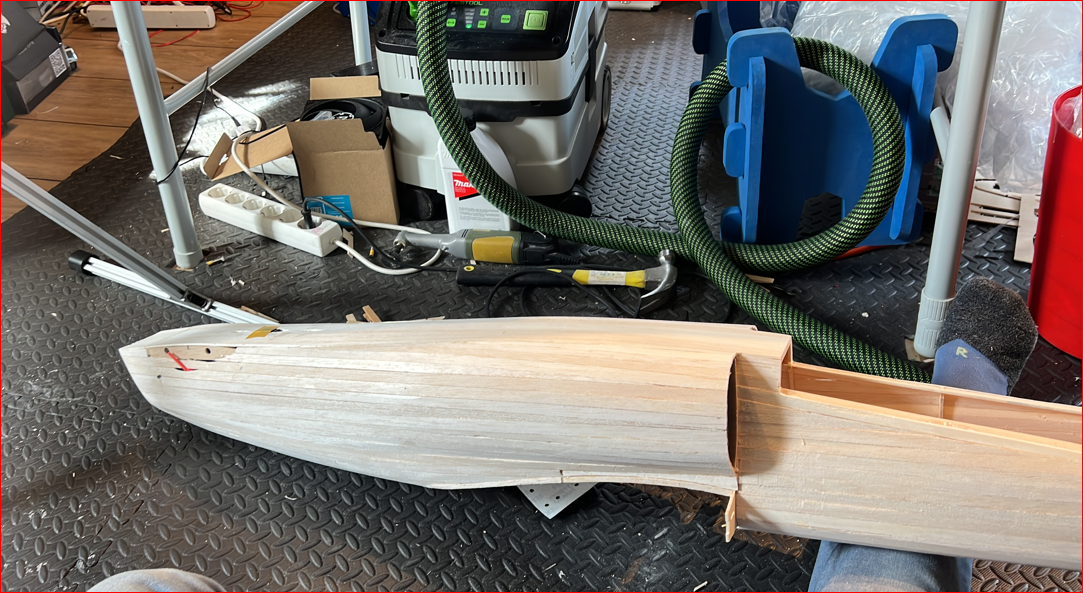

    Als alle latjes erop zitten de romp even plamuren:


    koelma, 10 apr 2022
    #18
    Arnold 85 vindt dit leuk.
  19. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven

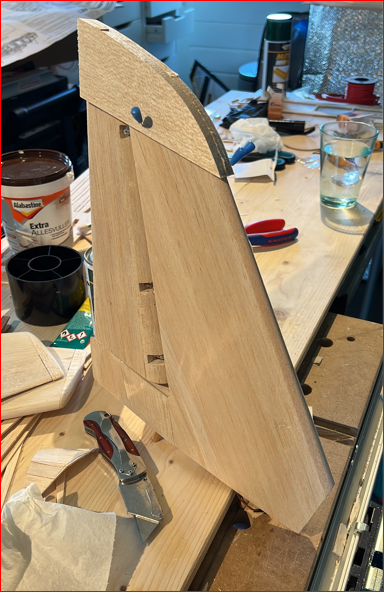

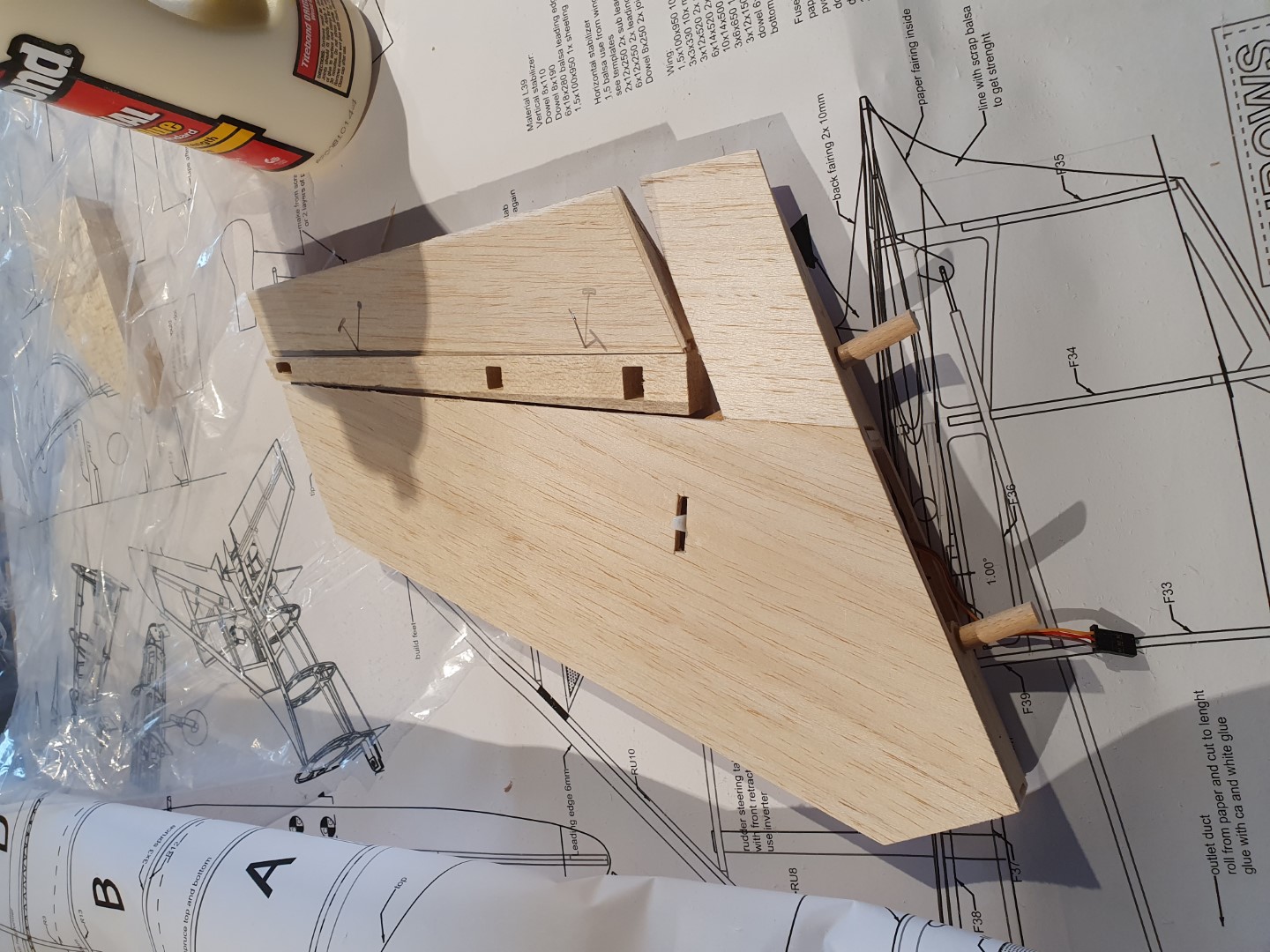

    In de tussentijd nog even de staart afmaken:


    en de vleugel de bovenkant erop lijmen:


    weer goed opgeschoten vandaag

    koelma, 10 apr 2022
    #19
    Mugen MRX-3, jan brilman, bipeflyer en 1 andere persoon vinden dit leuk.
  20. koelma

    koelma

    Lid geworden:
    17 mei 2008
    Berichten:
    187
    Locatie:
    Zevenhoven
    Weer een paar stappen gemaakt.

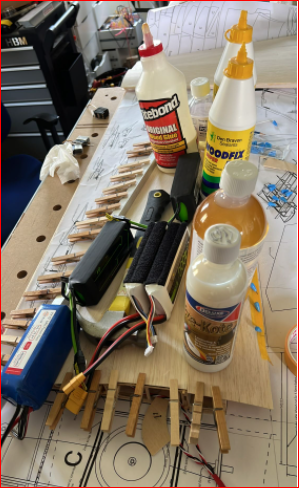

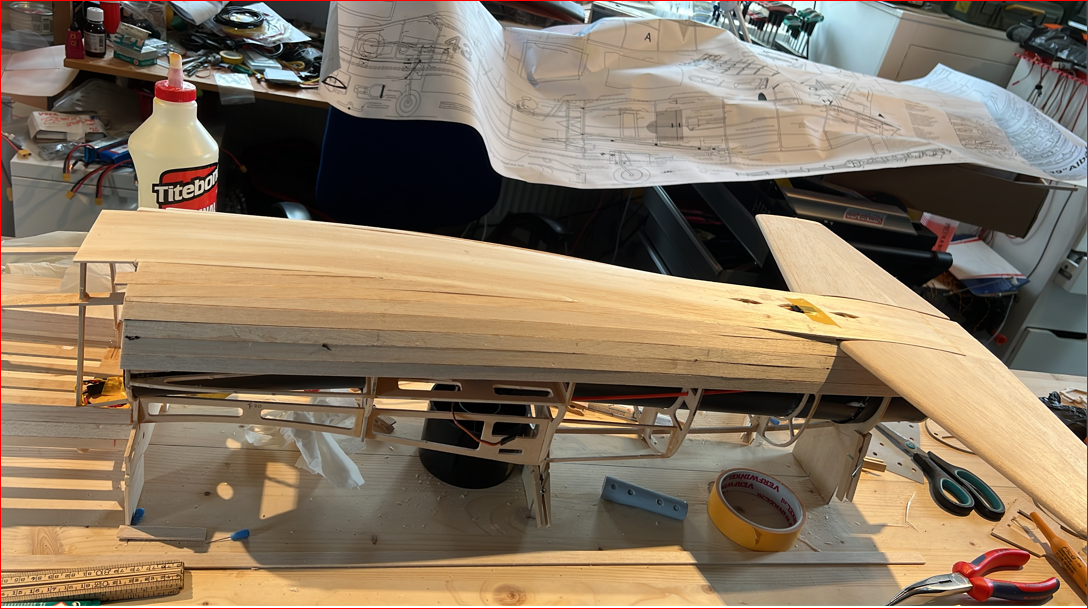

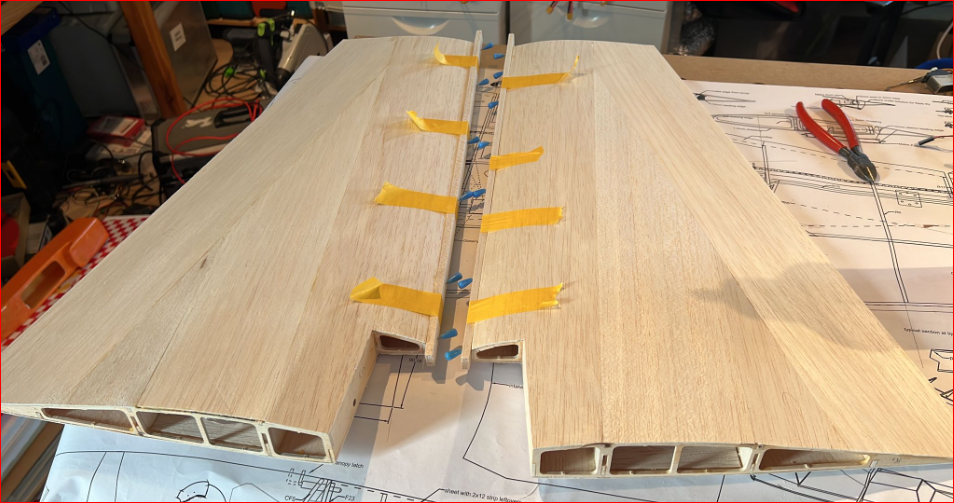

    Beplanking van de vleugel zit erop:

    Het zelfde voor de andere helft:

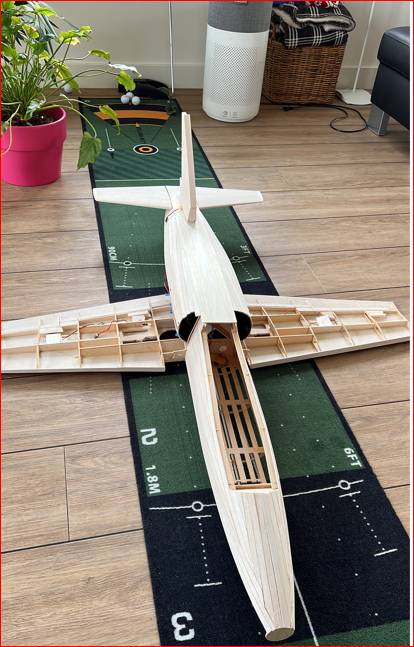

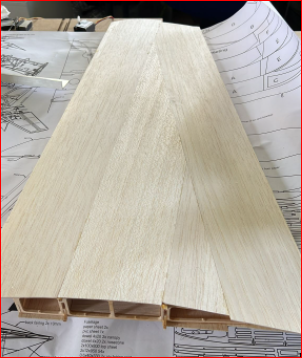

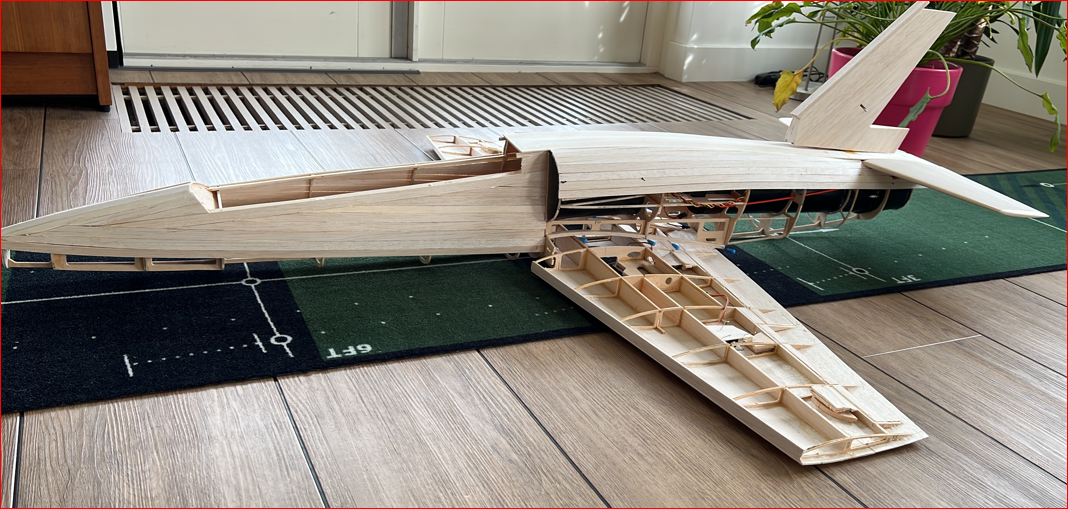

    en het resultaat:


    Ook wat stappen

    koelma, 12 apr 2022
