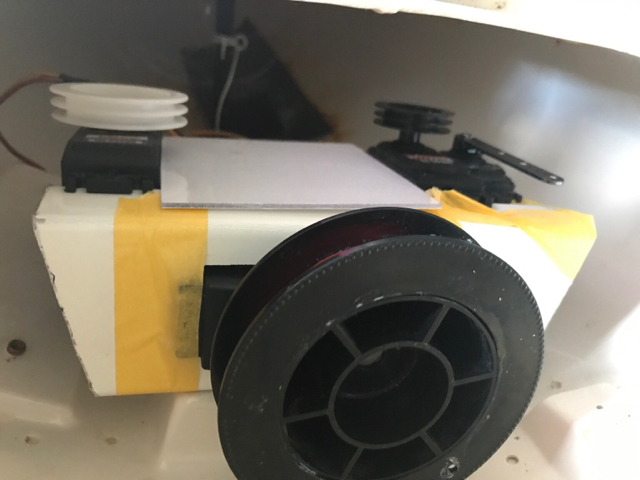

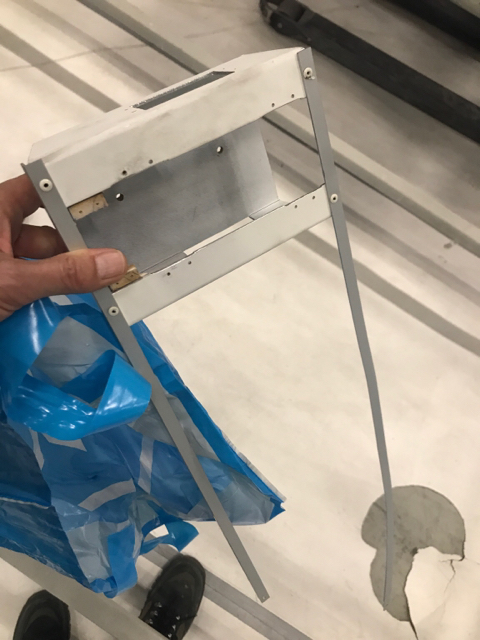

    De fundatie aangepast zodat het in 1x zonder draaien naar binnen kan
    De bedoeling is om de fundatie compleet te maken zodat het als geheel functioneerd.

  2. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten
    Om de blister straks te kunnen vieren (in hoogte) zodat hij wat boller komt te staan, komt er een servo met arm om het onderlijk van de blister te vieren.

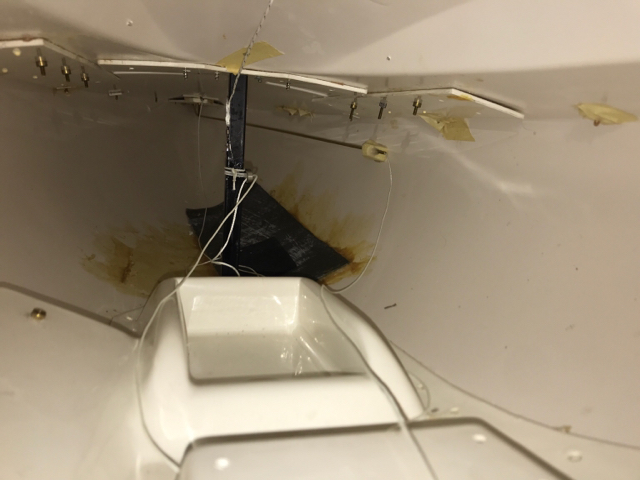

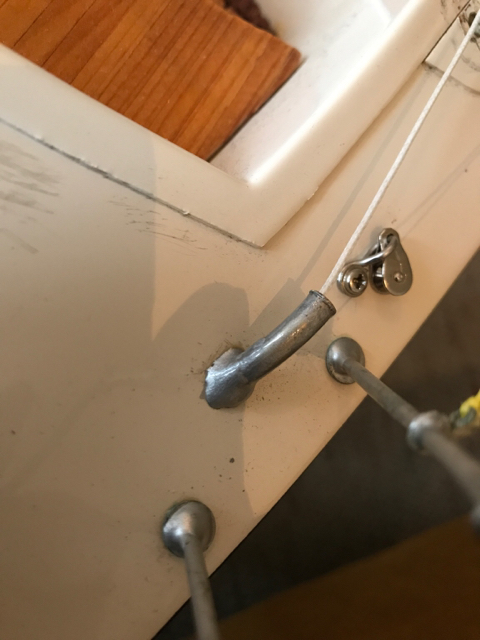

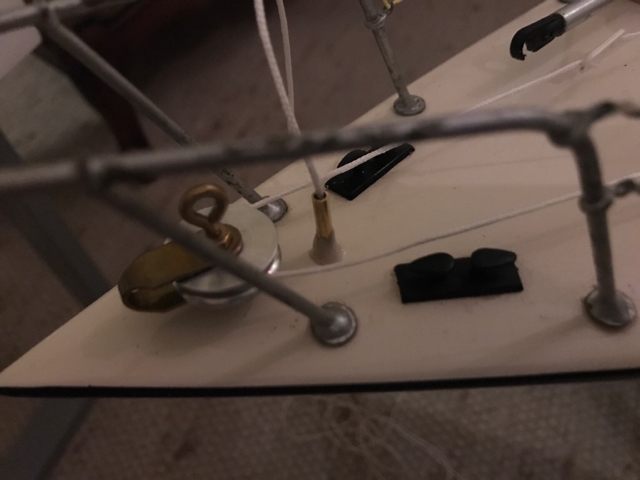

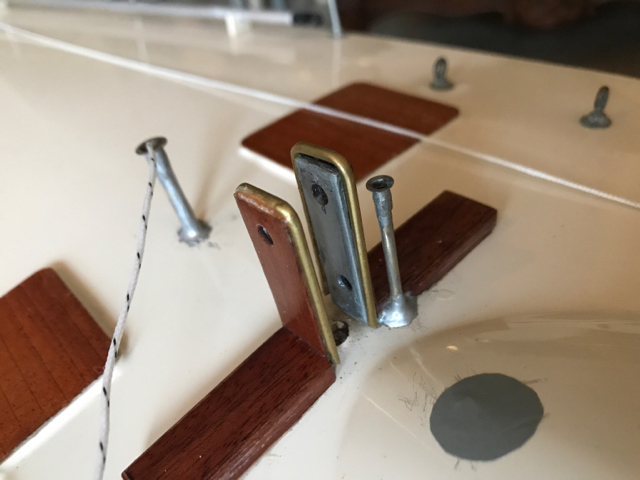

    Op de voorpunt een messing buis doorgevoerd en verlijmd

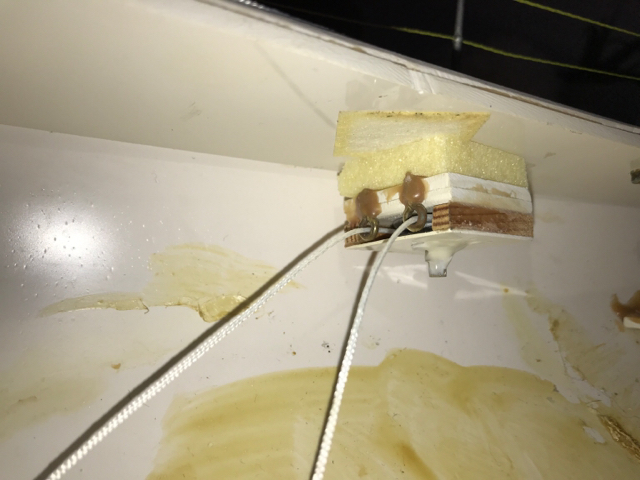

    Binnenin doorgetrokken en vastgezet aan de romp.

  3. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten
    De armen met popnagels gefixeerd met de fundatie
    Nu naar de spuiterij om het een nette neutrale kleur te geven.

  4. reinaart

    reinaart

    Lid geworden:
    11 jun 2014
    Berichten:
    670
    Dat ziet er allemaal indrukwekkend uit Freek ! Kun je me vertellen of de aluminium katrollen zoals die uit je vorige post zelfbouw zijn of kun je die ergens kopen ?

    Groet,

    Arjan

  5. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten

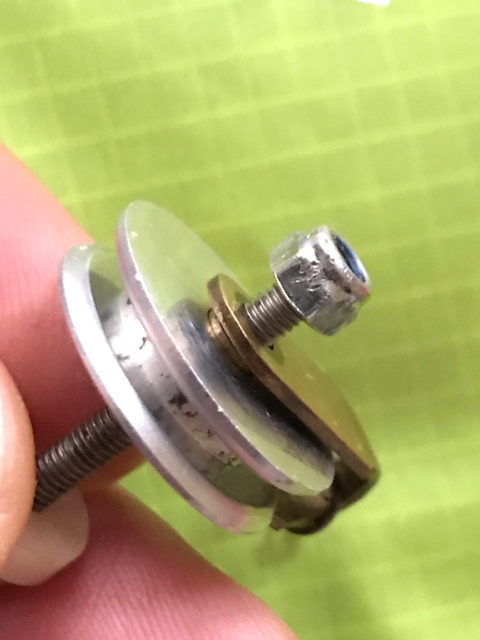

    Hoi Arjan , die komen uit de originele accesoire set van de Robbe smaragd. De blister die ik op ebay heb gekocht bevatte een aantal. Het is een alu wiel met messing pijpje erin. Iets overmaats zodat het wiel niet aangeklemd wordt door de beugel. IMG_5433.JPG

  6. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten
    Volgende week zal het frame gespoten zijn en kan ik verder met de aansturing van de zeilen.

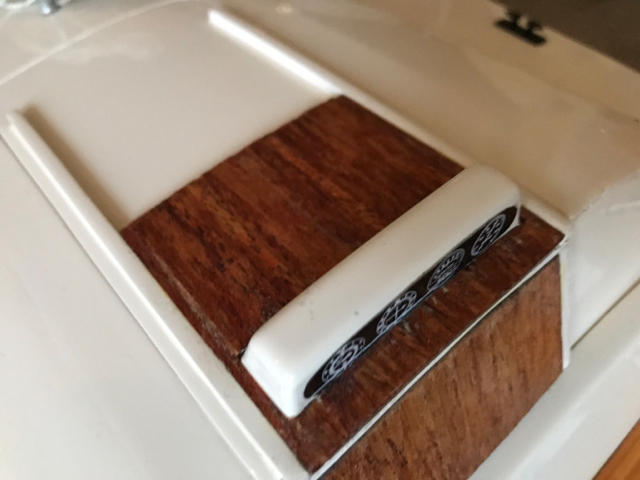

    Ondertussen het houtwerk en wat messing doorvoeren geschuurd en opnieuw gelakt of geschilderd.

  7. reinaart

    reinaart

    Lid geworden:
    11 jun 2014
    Berichten:
    670
  8. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten
    ja ! dat zijn ze :). wist niet dat ze ook verkocht werden.
    Vind het trouwens een knap stukje werk hoor je bouwverslag (vooral die precisie......). daar kan ik nog wat van leren:beer:
    Succes verder
    gr
    freek

  9. Jonkje

    Jonkje

    Lid geworden:
    29 jun 2009
    Berichten:
    4.332
    Locatie:
    Heerenveen
    Ik volg dit verslag al een tijd stilletjes.

    Gisterenavond een complete ongebouwde Smaragd weten te bemachtigen incl de Genua en Blister set. Gaat een mooi project worden, maar eerst de Atlantis afmaken..

    Blijf dit stilletjes volgen en van genieten!

    Gr Merlijn

  10. rins

    rins

    Lid geworden:
    29 mei 2007
    Berichten:
    369
    Locatie:
    zeeland
    reinaart vindt dit leuk.
  11. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten
    Dat moet haast wel de eBay aanbieding zijn geweest ! Ik heb er ook aan gedacht om te kopen ( maar gezien het formaat en de beschikbare ruimte er vanaf gezien)
    Wel een mooie set hoor, zeker de prijs waard.
    Als je tips /tricks zoekt dan hoor ik je wel :)
    En leuk dat je mijn topic volgt ( ga de jouwe ook zeker volgen !)

  12. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten

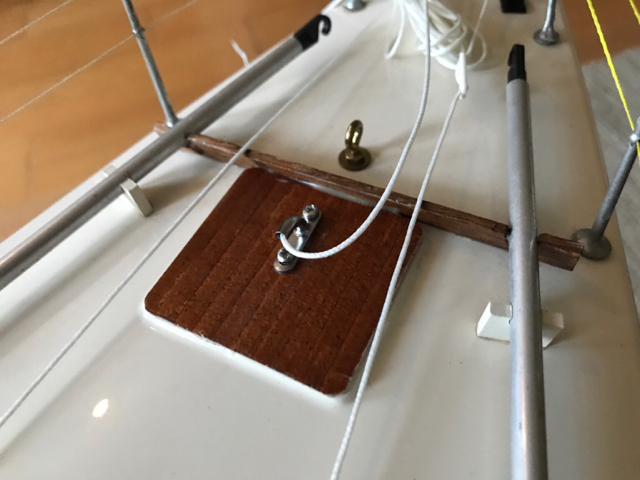

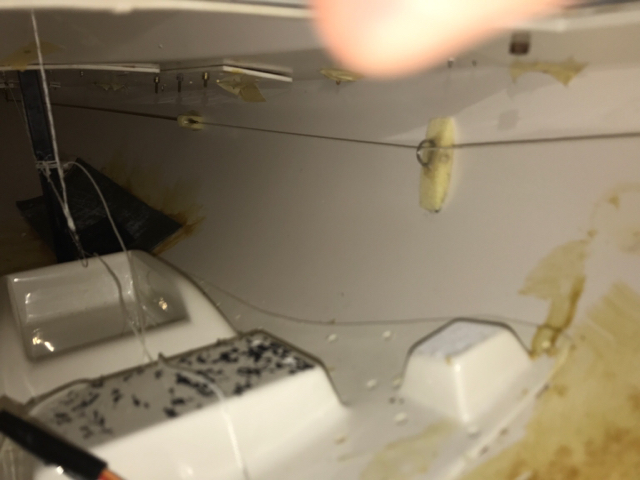

    Vanaf de messing doorvoer via een oog naar een keerrol
    Zal de schoot naar de servo-arm geleid worden.
    De servo arm zal ongeveer 8 cm uitslag geven op de schoot. Dat is denk ik genoeg om de blister een mooie bolling op het voorlijk te geven.

  13. Jonkje

    Jonkje

    Lid geworden:
    29 jun 2009
    Berichten:
    4.332
    Locatie:
    Heerenveen
    Nee, op Marktplaats kwam de set voorbij. Word wel een lange termijn project

  14. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten
    Ja dat zou ook kunnen, ik kan me haast niet voorstellen dat dat er twee complete sets tegelijk in de handel zouden zijn. Was volgens mij Arnhem regio. Anyway. Mooie set en jazeker daar zitten wat bouw uurtjes in succes !

  15. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten

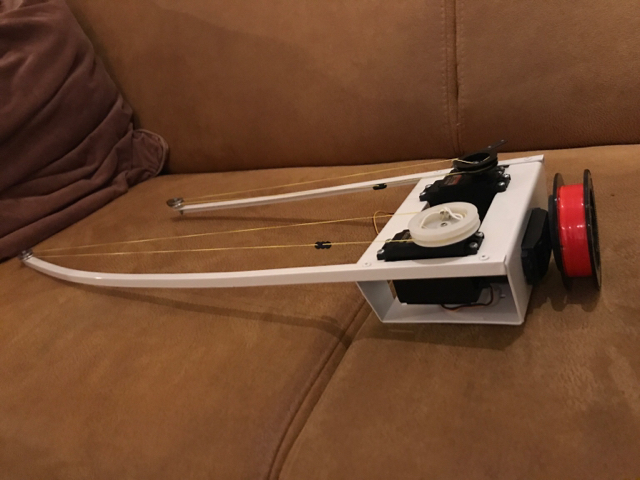

    Frame terug van de spuiterij en gestart met het terugplaatsen van de servo’s.
    De omlooprollen voorop moeten nog gefixeerd worden dmv lijm op de moer aanbrengen onderzijde.
    De lengte van de loop is lang genoeg om de 3,5 slag van de servo af te lopen.

    Bert V vindt dit leuk.
  16. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten

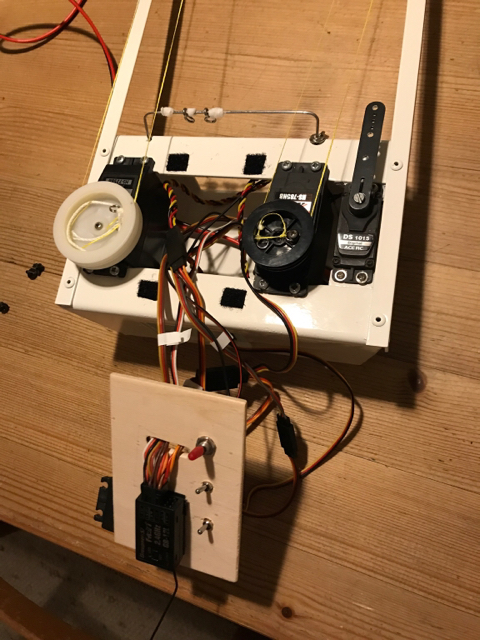

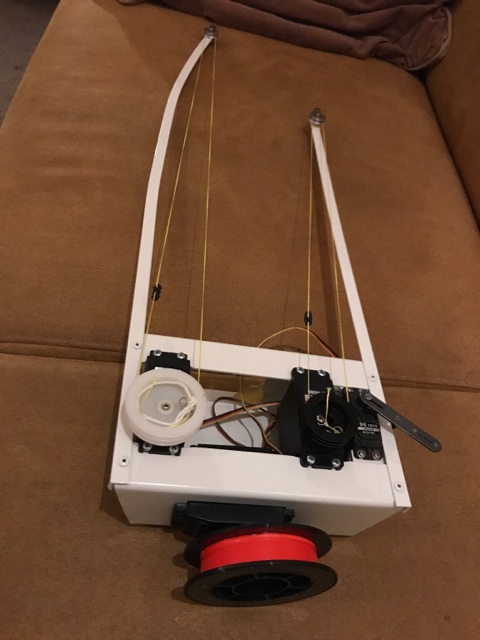

    De fundatie nu voorzien van de vier servos,
    Hoofdschakelaar en de BEC aan de binnenkant (voor het terugschroeven van het voltage)
    Tweede gat is voor nog een schakelaar.
    Deze zal de stroom voor de genua servo onderbreken als er zonder genua gevaren wordt.

  17. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten

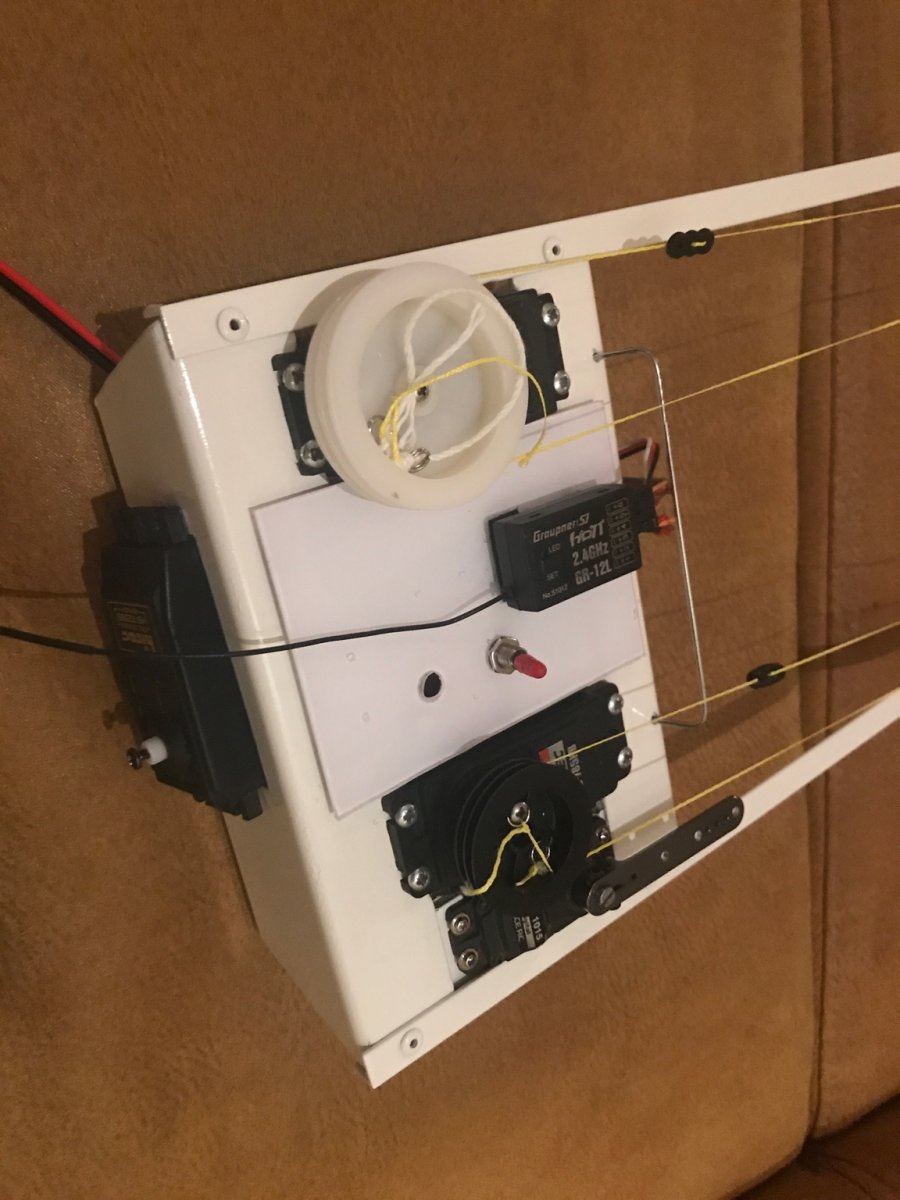

    Ik kwam erachter dat ik twee servos moet onderbreken , dus nog een extra gat erbij voor derde schakelaar. En natuurlijk de ontvanger bovenop.
    Alles met klittenband maakt het installeren makkelijk

    Marco_Polo vindt dit leuk.
  18. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten

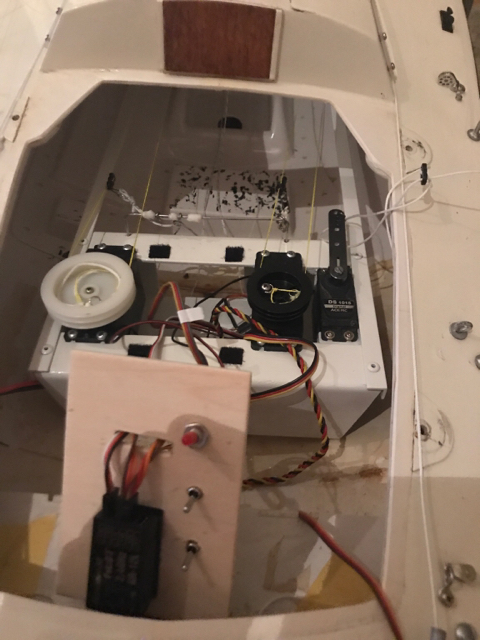

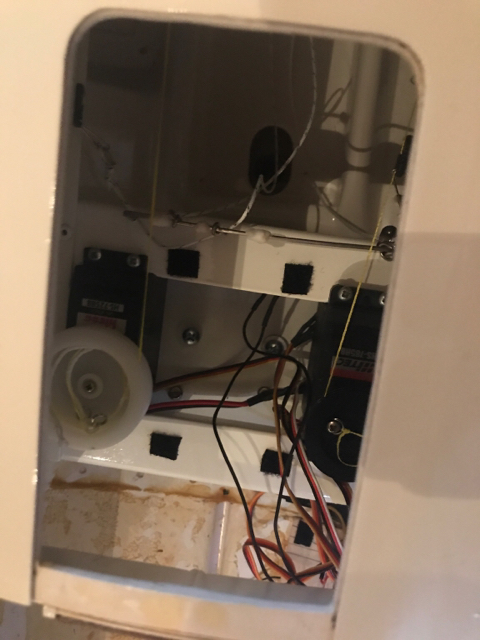

    De hele fundatie in elkaar gezet en dan komt de inbouw. Dit is een uitgebreid stappen plan en nu voor het eerst kijken of het werkt
    1-fundatie achterin leggen en schoten aan de servo loop vastmaken
    2-fundatie naar voren op zijn plek en van boven vastschroeven aan de basis
    3-achterste servo plaatsen
    4-servo wiel plaatsen en schoten vastzetten
    5-plaatje met schakelaars terugzetten bovenop de fundatie. (Klittenband werkt prima)

    Voordat ik stap 3-4-5 gedaan heb toch even getest om te zien of de schoten goed lopen.
    Helaas blijken de bowsies te schuiven als er spanning op komt de draden op de servo’s zijn te dun.

    Alles weer uitgebouwd en vanavond deze draden vervangen voor dikkere.

  19. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten
    De bedrading op de twee servos vervangen door dikkere draden. Nu blijven de bowsies wel op hun plaats.

    en getest !

    Jonkje vindt dit leuk.
  20. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    743
    Locatie:
    Voorschoten

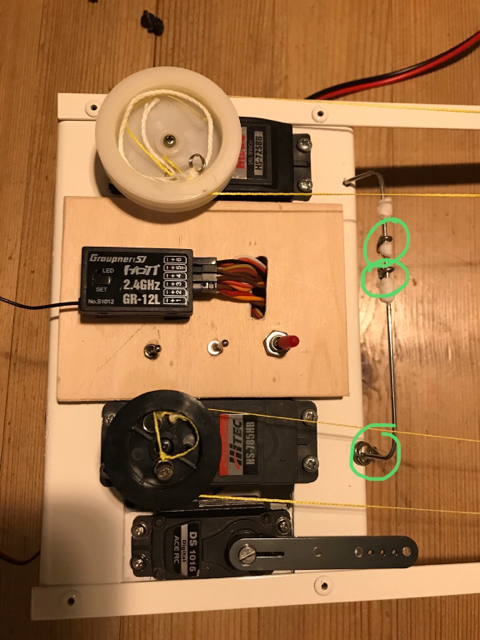

    Toch nog een kleine aanpassing, de oogjes om de schoten door te voeren zijn te klein.
    Op internet een aantal 15 mm O-ringen RVS besteld om deze te vervangen.
