    In tegenstelling tot bij F2B (plaatje hiernaast) is 5 kmh meer snelheid om boven je veiligheidsgrens te blijven bij RC meestal niet zo'n punt.
    Als ik i.p.v. ~ 90 naar 95 kmh zou gaan :eek:, worden de figuren lastiger -volgens het boekje- te vliegen en bovendien wordt de beoordeling door de jury :confused: (nog) harder werken en dat ga je echt merken....
    Vandaar dat bij het balsa inslaan er altijd een weegschaal meeging naar de winkel...:D

    kvlasblom vindt dit leuk.
  2. F2B

    F2B

    Lid geworden:
    19 jul 2006
    Berichten:
    794
    Kijk een overwerkte jury heeft niemand wat aan.

    Als je kort de bocht om wil bij een langzamere snelheid dan helpt het om de flaps tegen het hoogteroer mee te laten sturen. En als je zonder invalshoek de bocht uit wenst te komen kun je een beetje speling maken op het hoogteroer of in je zender een klein beetje dode slag definieren rond het nulpunt, de flaps moeten dan eerder bewegen dan het hoogteroer.

    Bruno van Hoek vindt dit leuk.
  3. jmk1

    jmk1

    Lid geworden:
    15 jun 2015
    Berichten:
    298
    Waarom zijn de mallen van de voorlijst zo hoekig, komt er nog iets voor, of is dat de eindvorm?

  4. kvlasblom

    kvlasblom

    Lid geworden:
    9 jan 2007
    Berichten:
    1.819
    Locatie:
    Heesch
    Klopt, er komt nog een laag tegenaan, die wel rond wordt. Die moet nadat de sheeting erop zit pas aangebracht worden omdat deze qua hoogte gelijk wordt aan de sheeting. Lastig uit te leggen met alleen woorden zo, haha.

    jmk1 vindt dit leuk.
  5. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen

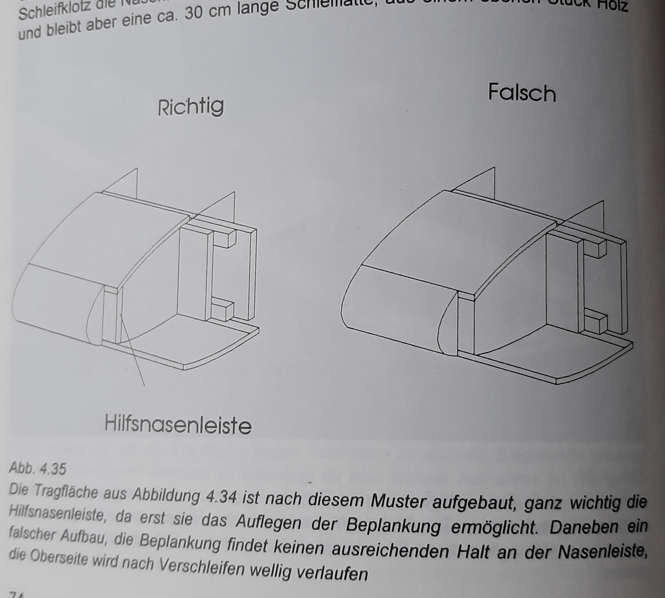

    Een zgn. 'false leading edge': zie links.



    Uit


    Een fijn boek.


    jan.

    jmk1 en kvlasblom vinden dit leuk.
  6. kvlasblom

    kvlasblom

    Lid geworden:
    9 jan 2007
    Berichten:
    1.819
    Locatie:
    Heesch
    Precies die constructie heb ik (behalve dan dat ik een balsa kern in de main spar heb zitten). Grappig, het staat zelfs op de kaft.

  7. jmk1

    jmk1

    Lid geworden:
    15 jun 2015
    Berichten:
    298
    Deze constructie ken ik niet, maar ik kan me voorstellen dat je de D box beter kunt verlijmen, omdat je de beplanking zowel onder als op de kopse kant verlijmd.
    Fijn zo'n forum, dan leren we elke keer wat bij.

    kvlasblom vindt dit leuk.
  8. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    ?

    Bij de hoofdligger: op de ligger en de verkasting (kops).

    Bij de neus: op de 'valse' (hulp)ligger (niet kops); en later komt de neuslijst er nog tegenaan.

    Puike constructie.


    jan.

    kvlasblom vindt dit leuk.
  9. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.231
    Locatie:
    Nunspeet

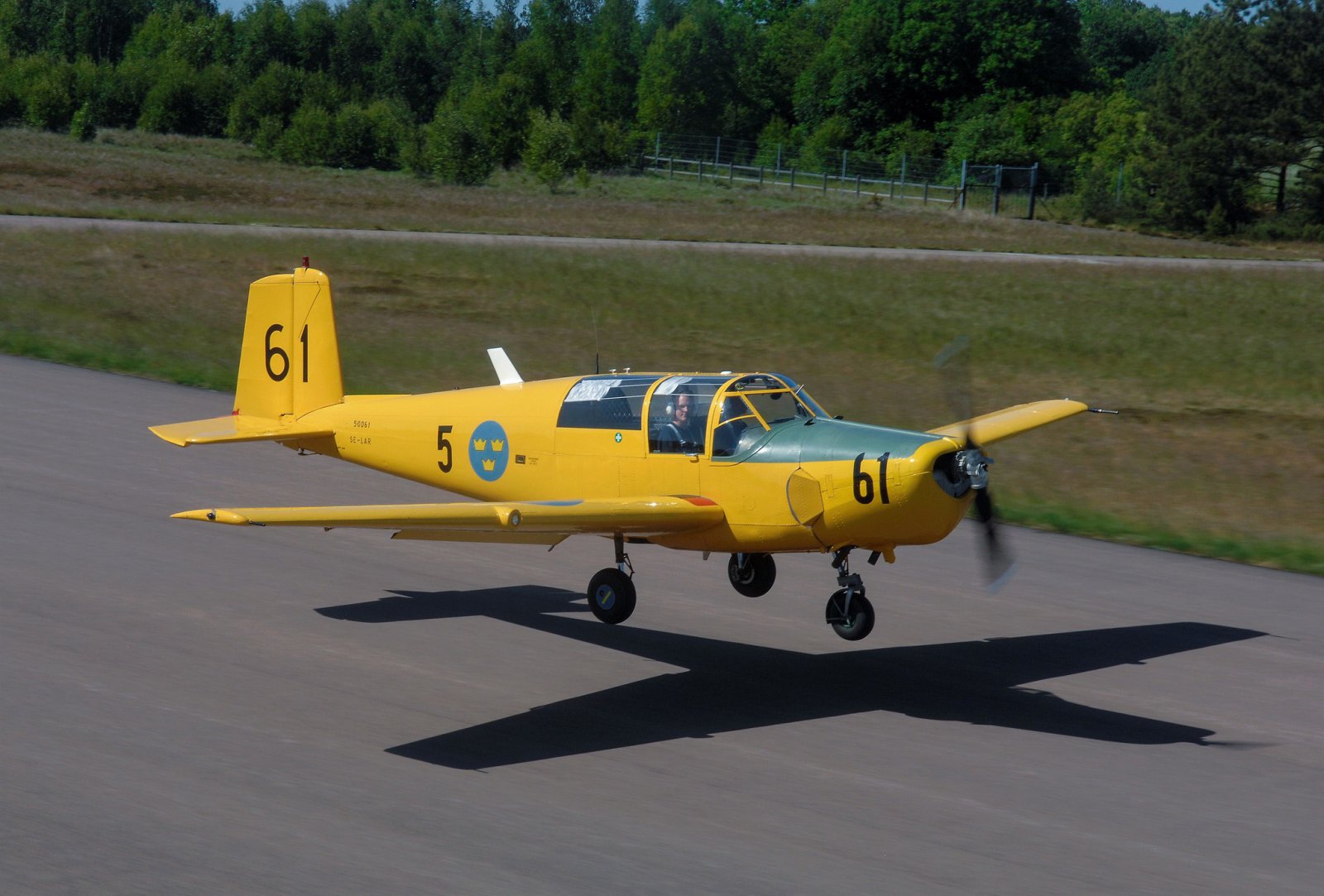

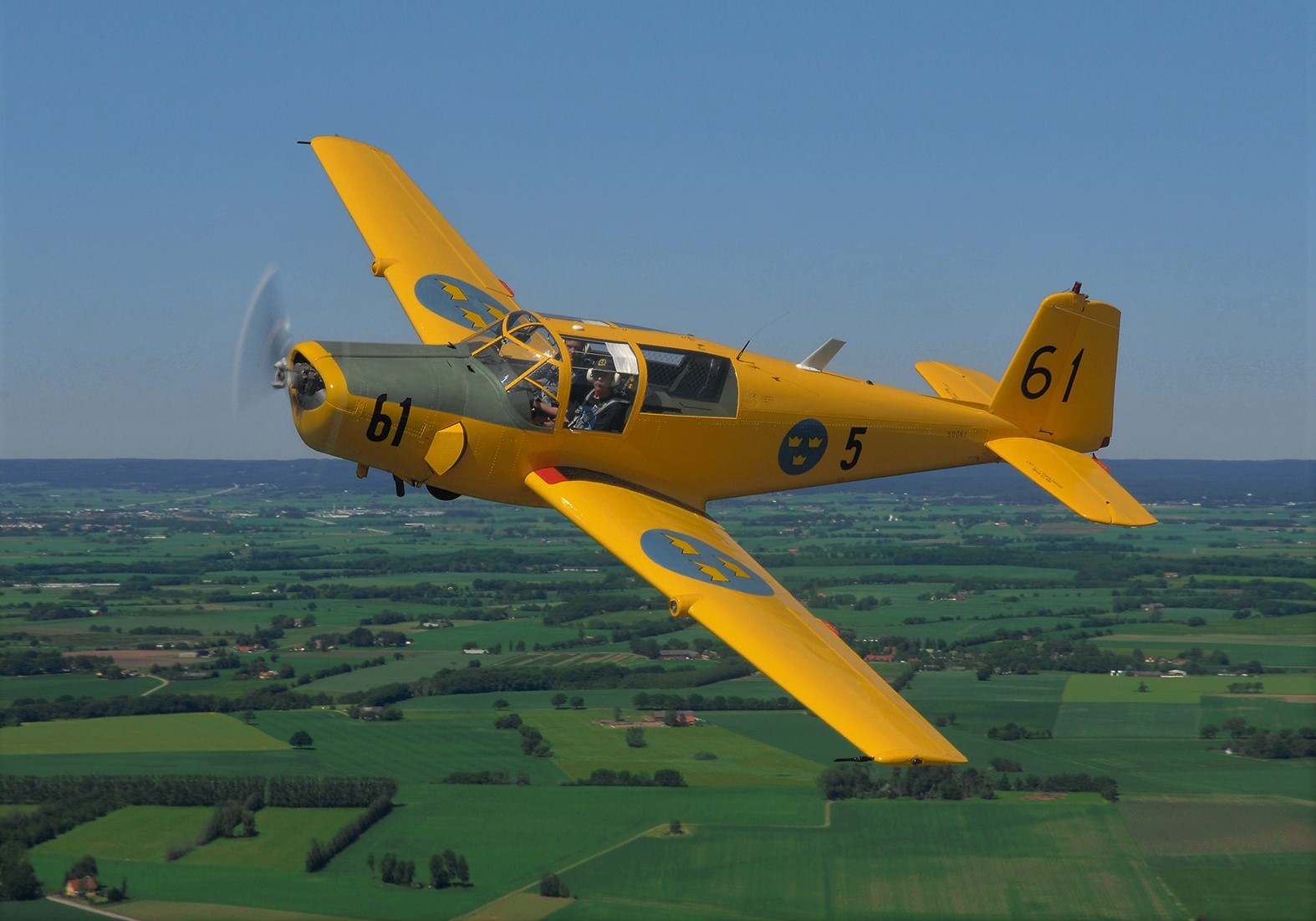

    Omdat het gisteren (20 november 2022) 77 jaar geleden was dat de Safir voor het eerst vloog:

    316261484_6333630446652713_7244002835519976291_n.jpg 316279773_6333632216652536_6706853740848000445_n.jpg 316284364_6333629433319481_8911905818959834672_n.jpg 316313182_6333634906652267_522092008707481868_n.jpg 316316097_6333636099985481_1266942199880987224_n.jpg 316321280_6333635526652205_7148555999139712501_n.jpg 316408974_6333633716652386_7079662546426610352_n.jpg 316414059_6333631376652620_4751478112444621149_n.jpg

    Bruno van Hoek, Bart83, jmk1 en 4 anderen vinden dit leuk.
  10. kvlasblom

    kvlasblom

    Lid geworden:
    9 jan 2007
    Berichten:
    1.819
    Locatie:
    Heesch
    :feli:

    Bruno van Hoek en Frits37 vinden dit leuk.
  11. kvlasblom

    kvlasblom

    Lid geworden:
    9 jan 2007
    Berichten:
    1.819
    Locatie:
    Heesch
    Bezig met kabels voor servo's en verlichting.


    Bruno van Hoek, Frits37, Bart83 en 4 anderen vinden dit leuk.
  12. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Frits37 en kvlasblom vinden dit leuk.
  13. kvlasblom

    kvlasblom

    Lid geworden:
    9 jan 2007
    Berichten:
    1.819
    Locatie:
    Heesch
    Landingslichten moeten dan zoiets worden...

    IMG_20221123_163323.jpg IMG_20221123_163512.jpg IMG_20221123_163754.jpg IMG_20221123_164128.jpg IMG_20221123_164151.jpg IMG_20221123_164215.jpg

  14. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.231
    Locatie:
    Nunspeet
    Dat ziet er mooi ‘schaal’ uit

    kvlasblom vindt dit leuk.
  15. kvlasblom

    kvlasblom

    Lid geworden:
    9 jan 2007
    Berichten:
    1.819
    Locatie:
    Heesch
    Thanks!


    jmk1 vindt dit leuk.
  16. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.231
    Locatie:
    Nunspeet
    Ik had ook de uitklapbare landingslichten bij de Tunnan willen maken, maar dat werd me toch te ingewikkeld:

    jmk1 en kvlasblom vinden dit leuk.
  17. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Maak je ook nog dat anti-verblindingskapje aan de binnenzijde?

    [​IMG]

    Bart83 vindt dit leuk.
  18. kvlasblom

    kvlasblom

    Lid geworden:
    9 jan 2007
    Berichten:
    1.819
    Locatie:
    Heesch
    Natuurlijk wel, van lithoplaat.

    jmk1 en Bart83 vinden dit leuk.
  19. kvlasblom

    kvlasblom

    Lid geworden:
    9 jan 2007
    Berichten:
    1.819
    Locatie:
    Heesch
    Leuke uitdaging!

    Bart83 vindt dit leuk.
  20. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Ik moet Kim een beetje in de gaten houden, want hij loopt er soms zo de kantjes vanaf! :D
