Servootjes digitaal voor DLGs

Heren,

Zijn er DLGs die uitgerust zijn met o.a. onderstaande digitale servootjes:

JR DS188 (0.9 N.cm 19.8 × 11.2 × 20.3 mm 6 gram)
Futaba S 3154 (1.51 N.cm 22.1 x 10.9 x 20.1 mm 7.9 gram)
Futaba S3157 (1.51 N.cm 22.1 x 10.9 x 23.1 mm 8.3 gram)
Futaba S 3257 (1.51 N.cm 22.1 x 10.9 x 23.1 mm 7.9 gram)
JR DS290G (1.7 N.cm 22.1 × 11.4 × 21.6 mm 7.1 gram)
Spektrum A3010 (1.3 N.cm 23.6 x 11.5 x 25.5 mm 8.6 gram)
Spektrum DSP60J (0.95 N.cm 22.9 x 9.9 x 18.8 mm 6 gram)
Graupner DS277 (0.66 N.cm 20.1 x 11.4 x 21.1 mm 6 gram)
Graupner DS281 (1.51 N.cm 21.1 x 10.9 x 21.1 mm 9.1 gram)
MKS S301 (1.3 N.cm 22.1 × 11.9 × 20.6 mm 8.9 gram)
GWS Naro D (1.22 N.cm 22.1 x 11.2 x 21.3 mm 8.8 gram)
Graupner DES247 (1.94 N.cm 23.1 x 8.9 x 29.0 mm 9 gram)
JR DS285 (1.22 N.cm 22.1 x 11.4 x 21.6 mm 9.1 gram)

Digitaal voor de rolroeren en geschikt voor RDS:

Hyperion DS09-xxD (1.6 N/cm 23.1 x 8.9 x 22.9 mm 7.5 gram)
MKS DS 470 (2.37 N/cm 22.6 x 9.9 x 23.6 mm 9.5 gram)
MKS DS 65K (..... N/cm 23 x 8.5 x 21.25 mm 7 gram) (voorlopige info)

Wie-o-wie heeft ervaring met deze of andere sub-micro digitale servootjes?

PS: 1 Kgf = 1 Newton, dus 0.9 Kgf = 900 gram maal centimeter = 0.9 N.cm.



tegenwoordig worden voor de ailerons veel de hyperion servo;s gebruikt. Zijn ook digtaal dacht ik. Enige digitale die ik gebruik op rols zijn de ds281 van graupner. Super servo;s maar hangt helaas ook een prijskaartje aan. op hoogte/rudder gebruik ik gewoon D47



Dank Robert,

Heb het lijstje bijgewerkt.



oswald,

heb net de futaba s3154 meegebracht , ik ga die eens proberen...

-kristof-



Ok, Kristof,

Ben benieuwd naar je bevindingen..



Oswald,

Als je volgende keer nog eens het lijstje bijwerkt vervang dan gelijk 'kgf' door 'N' en 'gr' door 'g' ....

Cheers

Bart



Bart,

Heb het een en ander aangepast, dank voor je suggestie.



nog een servo...

swald,

deze kwam ik tegen op rcg...

MKS DS65k - RC Groups

-kristof-



ah MKS..
supermooi gemaakt; net uurwerkjes, mechanisch en qua specs ook erg goed

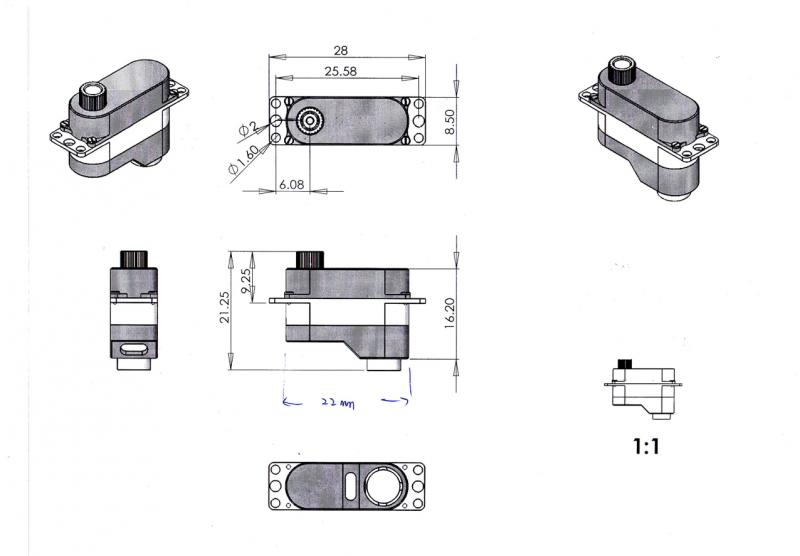

Tekening DS65k

Ik kreeg van MKS deze mail terug:

DS65K is designed for F3K handle Glider specially, however, the detailed specifications has not be confirmed.
Thanks your support for MKS products!


Wat mij betreft zou hij dunner mogen, maar als ze vergelijkbaar zijn met hun 6125 serie zijn ze super.

Rick



rick,

ze zijn iets dunner dan de hyperion ds09 en ook wat minder hoog , dus een vleugel kan weer iets dunner gemaakt worden door diegene die daarop uit zijn....

-kristof-



Er worden steeds meer digitale servootjes geschikt voor DLG ontwikkeld, zo lijkt het. Toch bestaan er ook aardig wat die geheel onbekend zijn binnen de DLG wereld.



Wel (nog) niet digitaal..

De Hitec HS35-HD is nu leverbaar.
Ik had er 4 in bestelling bij Lindinger en kreeg gisteren de mededeling dat ze binnen zijn en verstuurd worden.
Met (volgens opgave) 7.6 mm erg dun, goed voor rolroeren van een mini i.o.d.
Wanneer ik ze binnen heb zal ik mijn ervaring posten.

De digitale versie, HS5035HD, zou volgens Hitec pas in het najaar komen.

Rick



Ik heb de HS-35HD nu ook binnen. Erg mooi servootje. Geen speling en soepel draaiend.
Temperatuurgedrag moet ik nog testen.



@Rick, AllardvanW:

Het is een analoge servo en valt daardoor buiten de scope van dit draadje.

Ik vraag me af wat de resolutie/aantal steps zijn en hoe exact dit type servo luistert.



Ook binnen.

Zaterdag de HS35 HD ook binnen gekregen.
Eerste indruk even goed als Allard. Soepel lopend en vlot.

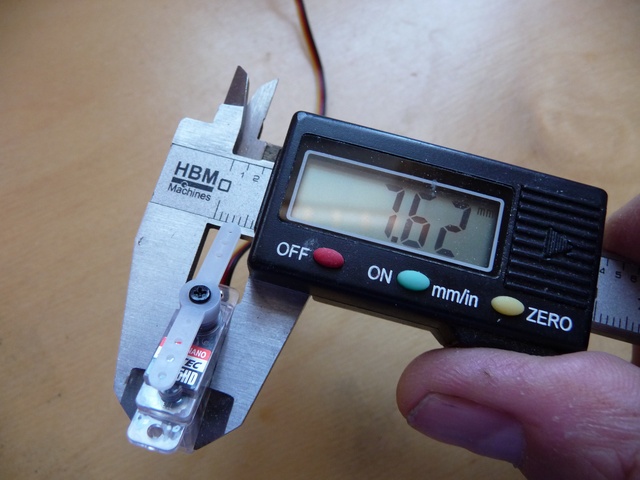

Lekker dun, ik meet 7.62 mm dik dus geen overoptimistische specs.



Mooie constructie met bijna alle tandwielen van carbonite. Alleen de laatste twee pinons (de kleintjes) zijn in messing uitgevoerd. Door het kleine aantal tanden hebben deze ondersnijding en zouden daardoor in carbonite te zwak zijn.
Ook is met slimme mix van materialen de lagering van de laatste twee tandwiel setjes in messing uitgevoerd wat een betere levensduur opleveren zal dan carbonite op staal.

Verder ziet de opzet zoals de HS45HB met het uitgaande tandwiel onderin bij de potmeter en de top lagering daar zo ver mogelijk vandaan er goed uit. Dit zal hopelijk de goede resolutie ook op langere duur ten goede komen.

Ik verwacht wel dat ze te licht zullen zijn voor de rolroeren van een full size DLG, in ieder geval ga ik voor een nieuw te construeren 60" helling kist wachten op de DS65k.

Verdere ervaringen volgen.

En Oswald, natuurlijk is het wachten op de 5035. Ik ben er ook benieuw naar.

Rick



Nu ook de 5035 Digitaal

Kreeg juist van rc-toy.de een mailtje dat de digitale HS5035-HD nu beperkt leverbaar is.
Heb er meteen twee besteld. Info volgt wanneer ik ze binnen heb.
Rick



Binnen

Ook de digitale is binnen.

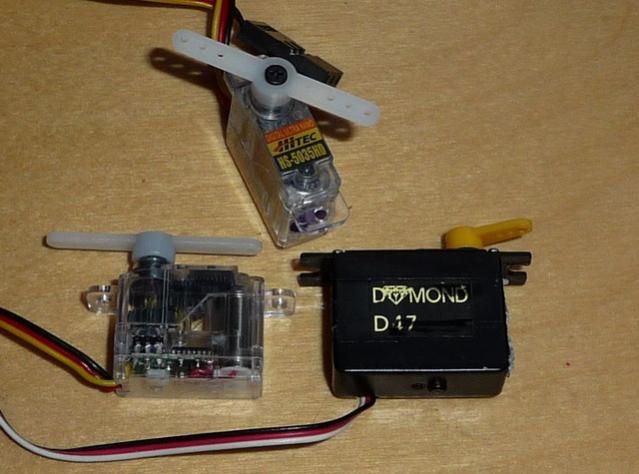

Een korte test in vergelijking met HS35 en D-47 wijst uit:
Alle afmetingen van de Hitec's zijn kleiner

Kracht heb ik niet kunnen meten, maar subjectief is er geen echt onderscheid vast te stellen.

De terugstelnauwkeurigheid onder belasting is bij de HS 5035 aanmerkelijk beter dan bij de twee analoge servo's.

Hierbij wat metingen:
Spanning Min, Max. (spec.), Ruststroom,:
D-47: 2.5 - 9.0 Volt, 4.2 mA
HS 35: 2.8 - 4.8 Volt, 7.0 mA
HS 5035: 2.9 - 4.8 volt, 4.0 mA

Blokkeerstroom, Subjectieve snelheid.
D-47: 260 mA, 100%
HS 35: 320 mA, 115%
HS 5035: 370 mA, 125%

D-47: 4.78 gr
HS 35: 4.34 gr.
HS 5035: 4.33 gr

De lage ruststroom van de digitale 5035 valt op.
De blokkeerstroom is in verhouding met de snelheden.
Op de doosjes staat 4.8 Volt als maximum en op de Hitec website staat 6.0 Volt. Ik zou 5.5 volt via booster aandurven.
Het spanningsbereik van de D-47 is legendarisch.
De minimale spanning van de Hitec's ligt hoger dan die van de D-47. Maar in geval van 2.4 GHz is voor de ontvanger ook minimaal 2.9 volt nodig, dan is de servo niet alleen de bepalende factor.

Al met al denk ik dat deze nieuwelingen een aanwinst zijn.

Rick



Vanaf vandaag ook leverbaar via Staufenbiel:
HiTEC Servo HS-5035HD | HITEC | Servos | Elektronik



Thanks for the link!!
