Stoomsleper alte liefbe

Het is al een poosje geleden dat ik wat foto's geplaatst maar nu weer verder aan de opbouw wat aanpassingen gemaakt aan de stoommachine.

Laatst bewerkt:

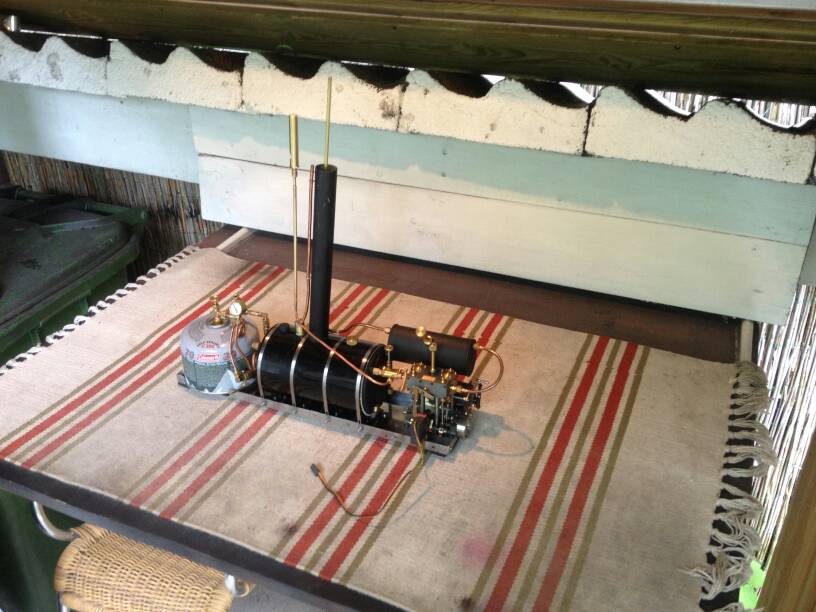

Hier wat aanpassingen water bij vullen via waterpijlglas lucht toevoer bij gas brander is te regelen, stoomfluit

Laatst bewerkt:
Het is al een poosje geleden dat ik wat foto's geplaatst maar nu weer verder aan de opbouw wat aanpassingen gemaakt aan de stoommachine.

Hoi jlquist,

Ik moest - om te begrijpen waar dit ook al weer over ging - even terug zoeken, maar nu je verder gaat, hoort dit vervolg niet gewoon bij je eerder gestarte topic aan te sluiten:rolleyes:?
Misschien een kleine vergissing :weetnie: . Verder mooie foto's :).

Groet, Bert

Laatst bewerkt:
Nu weet ik, buiten dat het heet is, niet veel van stoom. Water bijvullen via het peilglas geeft dat geen problemen met temperatuurverschillen? Van "schrik" zou er zomaar een barst in het peilglas kunnen komen, of erger nog, hij barst eruit. Geldt alleen maar als de boel heet is natuurlijk. Gr. Klaas.

Nu weet ik, buiten dat het heet is, niet veel van stoom. Water bijvullen via het peilglas geeft dat geen problemen met temperatuurverschillen? Van "schrik" zou er zomaar een barst in het peilglas kunnen komen, of erger nog, hij barst eruit. Geldt alleen maar als de boel heet is natuurlijk. Gr. Klaas.
Hoi Klaas ik gebruik gewoon water op kamertemperatuur ik heb het al veelvuldig gedaan werkt echt prima dit is een idee van een bekende collega stomer die dit ook al veelvuldig heeft toegepast . Het idee is als hij langs komt varen even kijken of het waterpijl goed is eventueel bijvullen druk valt even terug maar die is zo weer op druk bevalt me goed.


Bijlagen

  • uploadfromtaptalk1468696098811.jpg
    5,3 KB · Weergaven: 216
Laatst bewerkt:
Nu weet ik, buiten dat het heet is, niet veel van stoom. Water bijvullen via het peilglas geeft dat geen problemen met temperatuurverschillen? Van "schrik" zou er zomaar een barst in het peilglas kunnen komen, of erger nog, hij barst eruit. Geldt alleen maar als de boel heet is natuurlijk. Gr. Klaas.

Nee hoor Klaas, dat doe ik ook bij de machine op de "Hanja" en deed het op mijn (inmiddels verkochte) Regner Neptun.

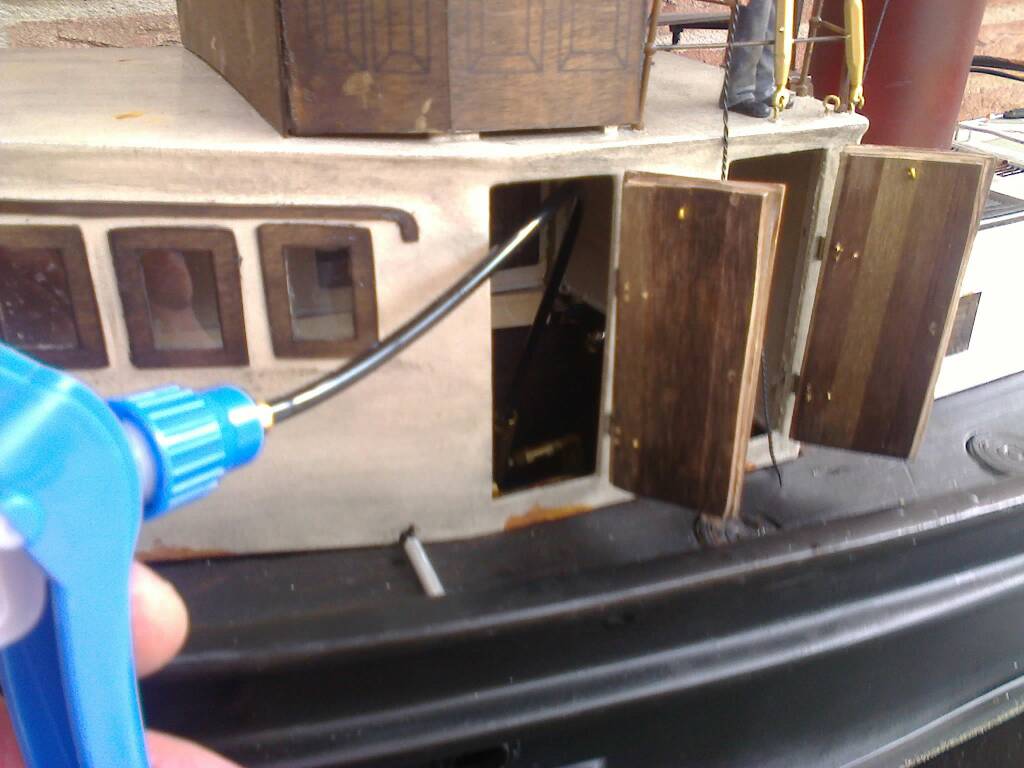

Is een prima systeem van Regner: bestaat uit een spuitfles die meer dan 3 bar druk geeft d.m.v. een perssysteempje. De slang druk je op een pijpje wat je bovenop je peilglas kan monteren. In dat pijpje zit een drukventiel wat door de druk in de ketel wordt gesloten. De (grotere) druk van de vulfles drukt daar echter doorheen. D.m.v. de vulfles pers je water via je peilglas in je ketel.
Voordelen: je peilglas blijft schoner en je krijgt sterke handspieren. ("even" 400 cc erbij pompen met zo'n 2cc water per "knijp", tegen de keteldruk in, dat ga je best voelen...)
Henk Bunte van Modelbouwatelier Apeldoorn (niet de eerste de beste op stoomgebied) raadde mij dit systeem destijds aan, en het werkt prima.
Op mijn zender heb ik de timer ingesteld op 20 minuten; na 20 minuten haal ik de boot naar de kant en vul de ketel bij. Dan is die meestal nog voor 1/3 vol.

Natuurlijk is een automatische voedingspomp, aangedreven door de as, makkelijker en veiliger m.b.t. droogkoken, maar bij kleinere machines heb je soms de ruimte niet, en bovendien: zo'n voedingspomp kost ook energie, die dan weer ten koste gaat van je aandrijving.

Roel, Bedankt voor de uitleg en ik ben gerustgesteld dat het niet voor onaangename verrassingen zorgt. Gr. Klaas.

zo'n voedingspomp kost ook energie, die dan weer ten koste gaat van je aandrijving.
Bij wilesco speelgoed (zuigerdiameter van wellicht 7 mm en 1.2 bar werkdruk) met nagenoeg geen vermogen kan ik me daar nog wat bij voorstellen, anders niet.
Als je echter gaat meten en rekenen, zal je zien dat er helemaal geen "zware" pomp nodig is ALS je maar degelijk afdicht.
Het is dus geen excuus om geen pomp te plaatsen.

("even" 400 cc erbij pompen
Wow, dat is meer dan mijn Stuart verbruikt.
Ben je daar wel zeker van?
3 x 400cc (20 minuten varen op 400) = 1.2 liter per uur.
En als je zonder verzuipen of droogkoken een verschil aan kan van 0.4 liter, hoe groot is dan je ketel een liter of 4?

je peilglas blijft schoner
Ik heb al zeker 100 liter (gefilterd regenwater) door de ketel gepompt en het glas is nog als nieuw, zonder koud water er door bijvullen.

:rolleyes:

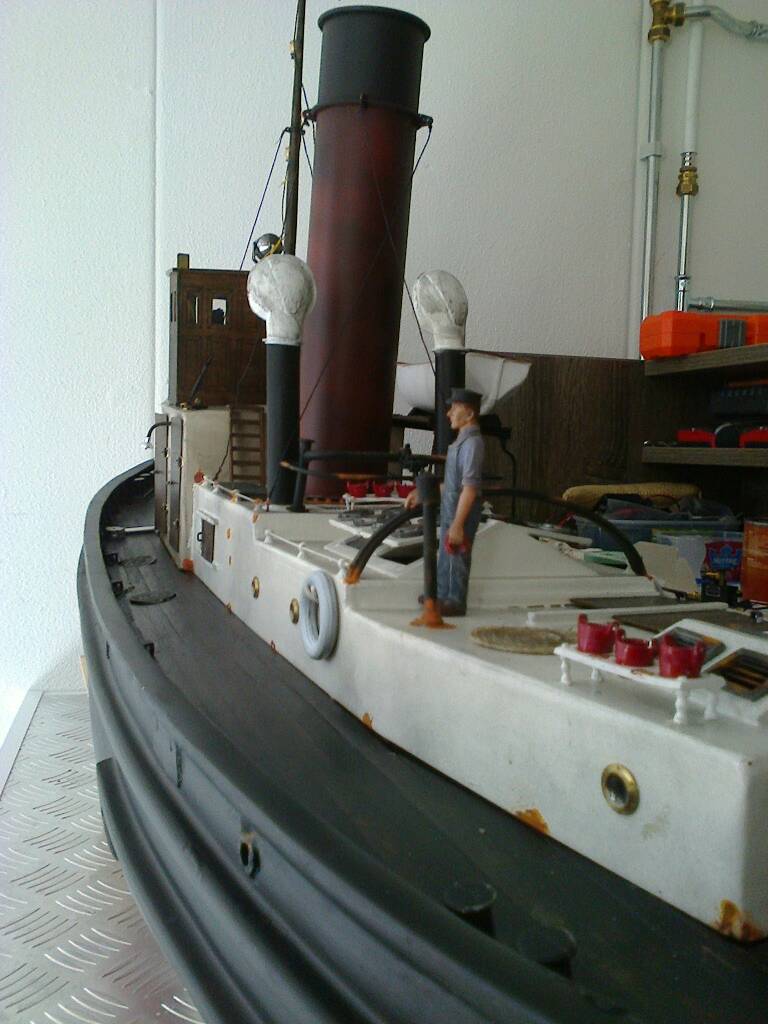

Hierbij weer wat nieuwe foto's en ook een vraag volgens mij zit er op de mast verlichting maar op de tekening staat ook aangegeven dat er 2x lamp aan de lijnen zitten maar moeten dat geen tonnen zijn voor als je aan de verkeerde wal vaart?

Bekijk bijlage 215622

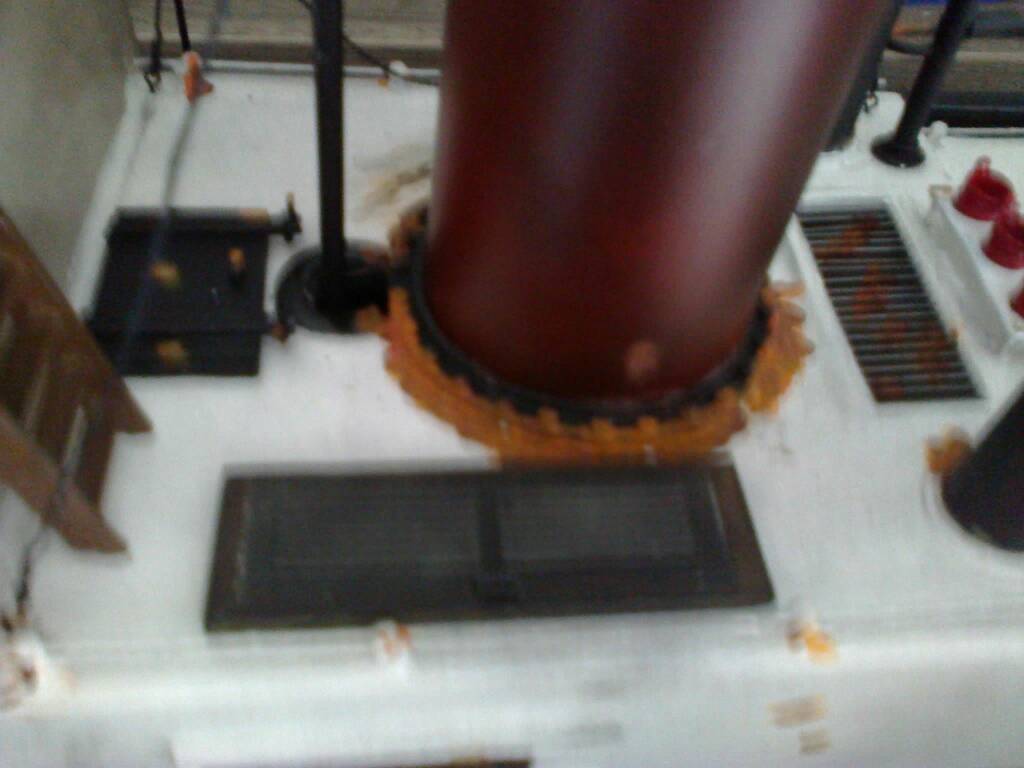

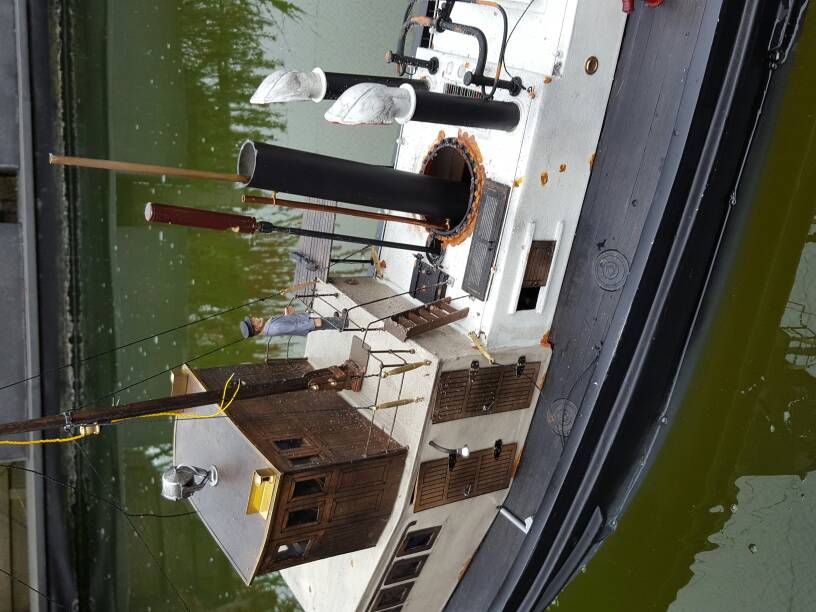

Hier volgen nog wat foto's vandaag lekker proef gedraaid en filmpjes gemaakt (staat op YouTube ) alleen de stoompijp kon de hitte niet verdragen en ging in brand, gelukkig geen grote schade. Nu een koperen pijp van 54mm besteld de pvc buis zat bij bouwpakket maar als al zoveel andere dingen niet erg te gebruiken
Tot de volgende keer.


Bijlagen

  • uploadfromtaptalk1471637899239.jpg
    73,3 KB · Weergaven: 235
  • uploadfromtaptalk1471637917982.jpg
    101,1 KB · Weergaven: 240
  • uploadfromtaptalk1471637949305.jpg
    71,4 KB · Weergaven: 209
Voor het filmpje op youtube.nl moet je zoeken bij sleepboot alte liefbe met stoommachine van Martin baylis.

Laatst bewerkt:

Ik weet of dit werkt Bert maar als ik bij youtube.nl sleepboot alte liefbe met stoommachine van Martin baylis intoetst kom ik beide filmpjes tegen.
Groeten Jan


Ik weet of dit werkt Bert maar als ik bij youtube.nl sleepboot alte liefbe met stoommachine van Martin baylis intoetst kom ik beide filmpjes tegen.
Groeten Jan

Ik heb ze gevonden Jan.
Je linkjes zijn dus (gewoon de opdracht balk kopiëren en hier bij je tekst plakken).
en
Groet, Bert
