Supermarine S4 Spanw 1500mm

Ton van Munsteren

Ton van Munsteren

Forum veteraan
PH-SAM
Zo even een draadje openen voor de Supermarine S4 zal niet 1-2-3 klaar zijn maar zal hier als er wat vorderingen zijn wat plaatjes neerzetten.

Heb voor de S4 gekozen omdat deze naar mijn idee een grotere spanw heeft dan de andere racers en daarmee wat minder kritisch zal zijn.

Wil er tenslotte ooit mee gaan vliegen en dan geeft een wat grotere vleugel toch iets meer zekerheid.

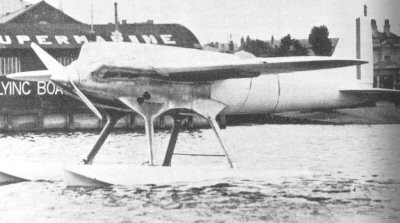

Hier moet tie een beetje op gaan lijken.



En dit is wat er tot nu toe in Rhino staat.






Ton

Ik ben dus niet de enige die op dit tijdstip op 't forum rondsurft.

Prachtig getekent, alleen het 3d tekenen is al een vak apart, laat staan ook nog het bouwen ervan.

Ben erg benieuwd naar de vorderingen, ik ga het zeker volgen!

Succes met de bouw,

Freek

Ton,

mooie kist :) Bijzondere keuze ook weer ... en natuurlijk weer een watervliegkist !

Ik ga het volgen, ben zeer nieuwsgierig.

Leuk je weer ff gesproken te hebben op de watervliegmeeting, volgende keer wilik toch echt trachten mee te doen.

Grtz,
Menno

Ton "Schneider Trophy" van Munsteren 8)

Leuk! :thumbsup:
Had eigenlijk verwacht dat het de Macchi M39 zou worden :D Wat is eigenlijk het grote verschil met de S6?


Neem aan dat de pootje netjes gaan uitlopen waar ze bij de romp komen, maakt het meteen wat steviger, achterste verbinding tussen drijvers mag ook stukje naar boven, anders hebben de achterliggers (met hun ARF schuimpjes :oops:) zoveel last van spray.

Ach ja, ik loop waarschijnlijk weer vooruit, die details gaan vast nog komen :rolleyes:


Hoe ga je 'm aandrijven, brandstofmotor neem ik aan... :twisted::twisted::twisted:


Haha, ik zal stoppen met pesten, nog een plaatje om het goed te maken :proost:


En nog een modelletje gevonden op deze pagina.

ik heb eens tekeningen van de s 4 gehad maar volgens mij waren de vleugols niet taps maar hoogst interesant
het is jammer dat het watervliegen in de kop van noordholand een beetje stukgemaakt is
voorheen vlogen we 2 x per jaar in colhorn
maar door een opmerking van een toenmalig lid van de club tegen een amtenaar
was het meteen over
ook met zijn lidmaatschap overigens
ik zal is kijken of ik die tekeningen nog kan achterhalen

Dank je heren ga me best doen.


Jeroen,

Gebruik Rhinocerus als tekenpakket en dat bevalt goed.


Menno,

Ja dat kletsen is gezellig maar met een beetje vliegen erbij is het nog veel leuker, volgende keer heb jij dus gewoon een kist mee:mrgreen:.
Je hoeft niet eens zelf te vliegen als het een mooie kist is doe ik dat wel voor je:p.


Rob,

Ja de Macchi's zijn ook allemaal mooi had eerst de Savoia S65 in gedachte.
Maar de S4 leek mij de meest voor de hand liggende keuze om een start te maken.
De rest van de racers volgen nog wel nu nog 99 te gaan of zijn het er meer, goed wil het niet weten.

Hoop op de volgende meeting mijn eerste Racer samen met Hans te vliegen, lijkt me lachen twee Nieuportjes in de lucht.
Heb em al staan misschien in mei een maiden poging wagen.

Kijk jij hebt oog voor detail klopt helemaal de achterste drijververbinding zit verkeerd, moet hoger stond ook op het 3view maar dacht dat zien ze toch niet:p:mrgreen:

Brendstuf gatver (kan het niet eens typen) ga te toetsenbord spoelen en denk erom laat dit nooit meer gebeuren:p

Tuurlijk komen de fairings erop wilde alleen half 2 stoppen en vond dit wel aardig zo, kwam er achter dat ik ook nog wat slaap:sleepy: nodig had.

Heren als je plaatjes van de S4 tegen kom ze er maar lekker bij alle beetjes info helpen.


Ton

Weel,

Hoeps vergeet ik jou nog effe altijd leuk een andere tek te zien.

Jammer van Colhorn toendertijd was beter bezocht dan de KNVvL wedstrijden en toen ik ook een keer wilde gaat bleek het gestopt te zijn.
Wist niet dat daar de reden zat was dus niet de slimste zet van dat clublid.
Zo zie je maar dat het afbreken van een meeting sneller gaat dan het opbouwen.

Zien we jou op de volgende meeting ook met een waterkist.

Ton

Nog een bijdrage, filmpjes zijn "te nieuw" voor de S4, maar dat mag de pret niet drukken. Als je ze nog niet kende, zul je filmpjes waarschijnlijk wel kunnen waarderen :D Leuk om te kijken :thumbsup:


Ik ga even verder, S5 mooooooooooi.... 8)

Nog wat verder S6 (sorry, was graag "terug gegaan" naar de S4, maar kan daar weinig over vinden)

Nog meer "mooi mooi", goede beelden van opstijgen, kijk ook eens hoe ver ie achterover hangt met loskomen (S6, maakt voor het idee niet veel uit).



<edit>
JAAAAAAAAAAAAAAAAAAAA! :thumbsup:
Volgens mij is het eerste rondje de volgende keer van jou Ton :proost:

Tip, kijken tot max 23 seconden en dan stoppen... :rolleyes:

Laatst bewerkt door een moderator:
Ton,

Mooie kist goede keus naar mijn smaak. Hoe heb je de 3D tekening gemaakt had je daar een blueprint met spanten voor.

Mvg,

Daniël.

Daniël,

3-View tekening met doorsnede, klopt meestal geen fluit van maar is een aardig begin om mee te starten.

Heb je ook een Schneider racer op het oog om te bouwen voor de watervliegmeeting.

Ton

Daniël,

Zo ben je dan begonnen met een 3-Vieuw tekening??
Klik om te vergroten...
Ja klopt.

Op zich lijkt het me een heel mooi project maar ik nog zoveel andere dingen, je kent het wel denk ik.
Klik om te vergroten...
Ja bekend maar er is altijd nog wel ruimte voor nog een project:mrgreen:.


Heligek,

Mooi he maar hoort natuurlijk niet in de touwen aan het plafond te hangen.
Blijft mooi zo'n Macchi.


Ton

Ton, ik wil zoiets dergelijke ook kunnen tekenen en heb hiervoor een SolidWorks cursus kunnen volgen. Wat ik dan wil is negatieve malen van vliegtuigen van ongeveer 80 cm groot frezen en dan gebruiken voor het vacuumvormen met depron. Plannen genoeg dus :-)

Mvg,

Daniël,

Zo grote plannen kun je 3D frezen dan en heb je in solidworks al iets getekend zo ja wat.


Skyhigh,

Nee weet niet wat er staat maar zal wel een latere versie zijn zal een Supermarine S6 zijn of zoiets.


Ton

Ton van Munsteren zei:
Daniël,

Zo grote plannen kun je 3D frezen dan en heb je in solidworks al iets getekend zo ja wat.
Klik om te vergroten...

Ik kan nog niet 3D frezen maar ik heb al wel bouwtekeningen gekocht voor een freesmachine die ik van het winter wil gaan bouwen. In SW heb ik nog niet echt iets 3D getekend maar ben eerst met wat simpelere dingen begonnen om een ervaring met het SW pakket te krijgen zie yak-55-en-pitts-python-als-unknown-trainer en dit ook [50711] indoor-zweefvliegen-met-de-multiplex-fox-42 staat ergens midden op het pagina.

Mvg,

Laatst bewerkt door een moderator:
