tips over het bouwen van een ketel

Discussie in 'Stoom techniek' gestart door Finn.s, 10 nov 2017.

  1. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.966
    Locatie:
    HELLEVOETSLUIS
    VO aangepast, bedankt.
    Aanvulling: ik kom dezelfde afbeeldingen tegen zoals deze staan bij www.regner-dampftechnik.de

    Laatst bewerkt: 11 nov 2017
  2. Finn.s

    Finn.s

    Lid geworden:
    10 nov 2017
    Berichten:
    169
    Locatie:
    Zuid-Holland
    zit hier in het modelbouwforum dan ook een keteltest groep
    ze maken er een heel feest van bij de stoomgroep holland met al dat keuringsgedoe

  3. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.522
    Locatie:
    H&NF
    Hier keurt niemand, dat doet die club die je noemt.
    Op zich niets mis mee, want het gaat toch voornamelijk over treinketels en die rijden met veel publiek tijdens evenementen en als je de algemene bouwrichtlijnen volgt ben je al een stap in de goede richting.
    Ik heb een video van een "keuring" gezien, daar liep overal water uit en langs de ketel.
    Ketel werd wel goedgekeurd.......................Terwijl je door al die nattigheid niet kan zien of alles wel netjes dicht is.
    Praat eens met iemand die echte ketels keurt, dan hoor je hoe het wel moet.

  4. Finn.s

    Finn.s

    Lid geworden:
    10 nov 2017
    Berichten:
    169
    Locatie:
    Zuid-Holland
    ik de er een pomp op en ik voer een hydrostatische test uit en dan geloof ik het wel

  5. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
  6. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK

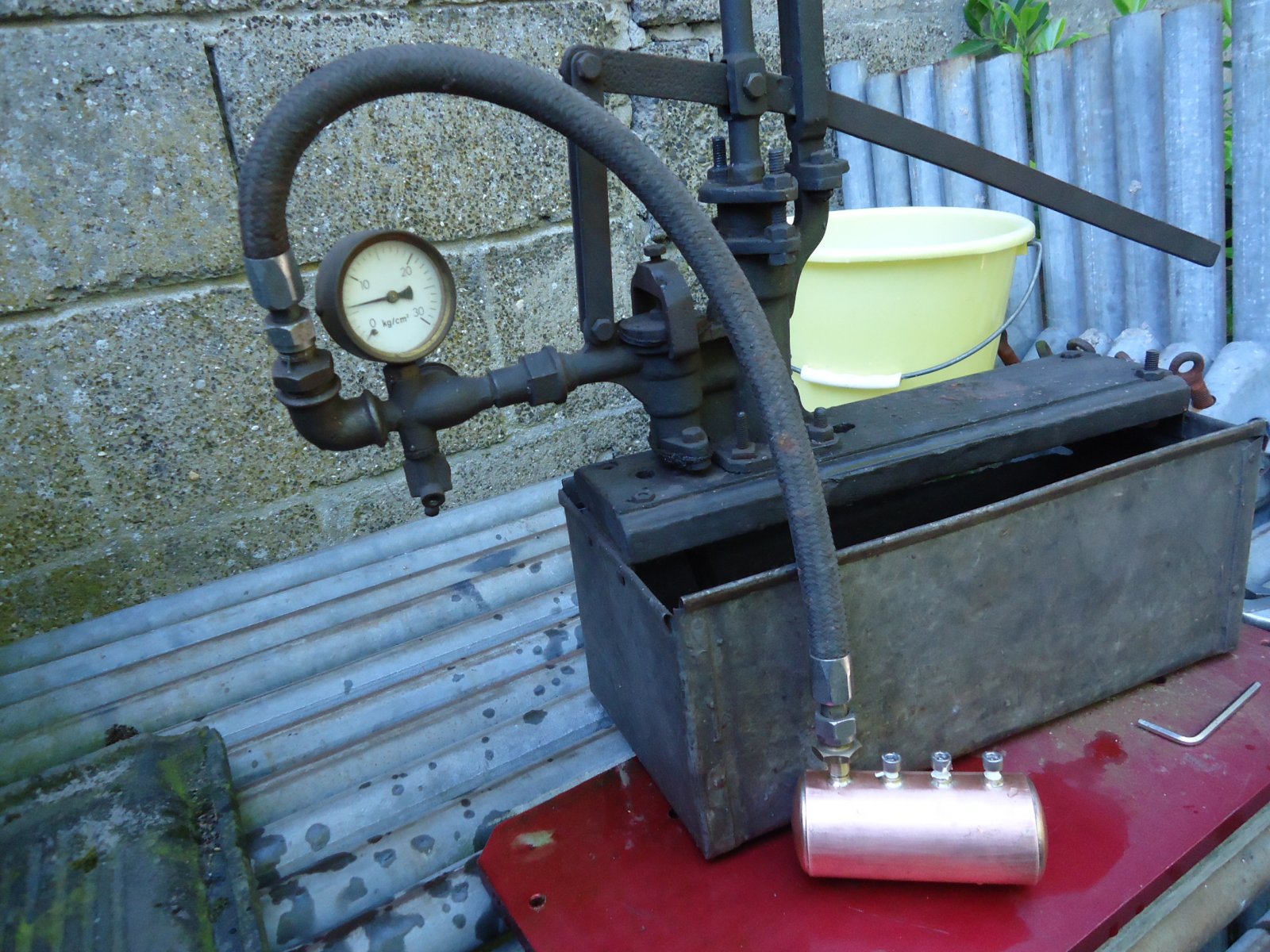

    Bovenstaand stoomketeltje is hartstikke veilig Finn.s...laat die ketelkeurders van clubs met hun fikken van je zelfgemaakte stoomketeltje afblijven,als je in het openbaar met je zelfgemaakte stoomtreintjes,trekkertjes,walsjes,etc.gaat rijden of demonstreren dan ben je als het ware een kermisattractie en moet het spul zeker van een ketelkeurmerk voorzien zijn en daarvoor ( tweejaarlijks) gekeurd worden,daar is het stoomwezen voor,maar er gelden nog meer regeltjes voor,als alleen de stoomaandrijving.....
    Het afgebeelde perspompje is meer dan honderd jaar oud en heeft al heel wat stoomketels afgeperst !

  7. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK
  8. fanaat

    fanaat

    Lid geworden:
    9 sep 2012
    Berichten:
    759
    Locatie:
    Tilburg dus een KRUIK

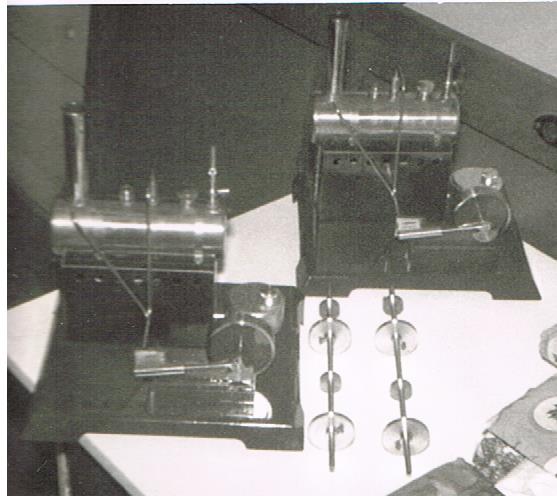

    Eenvoudige oscillerende stoommachines,de zijn in 1970 door mij gebouwd.....begin niet te moeilijk!

  9. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.522
    Locatie:
    H&NF
    Een wijze raad.

  10. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.966
    Locatie:
    HELLEVOETSLUIS
    Als je zoals ik op evenementen sta, kan je te maken krijgen met veiligheidsinspecteurs. Het jammere is, dat stoomketels met een druk >0,5 bar vallen onder de eisen van de PED (Pressure Equipment Directive). Deze PED omschrijft de voorschriften en eisen welke binnen de EER (Europese Economische Ruimte = EEG + IJsland en Noorwegen) aan toestellen en leidingwerk worden gesteld die onder een druk staan welke hoger is dan de atmosferische druk. Lees ook de eerdere bijlage "Voorlichting Inspecteurs" hierin staan in het kort de consequenties voor de modelbouwer,

    Laatst bewerkt: 12 nov 2017
    Monster Diesel vindt dit leuk.
  11. Finn.s

    Finn.s

    Lid geworden:
    10 nov 2017
    Berichten:
    169
    Locatie:
    Zuid-Holland
    Ik ben van plan het op max 4 bar te houden en ik weet wel zeker dat die ketel die ik aan het bouwen ben wel 15 bar aan kan

  12. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.966
    Locatie:
    HELLEVOETSLUIS
    Ik wens je veel succes, maar lees voor de zekerheid toch mijn bijlage "Voorlichting Inspecteurs" door.

  13. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.522
    Locatie:
    H&NF
    Waarom 4 bar?
    15 bar........Laat de berekeningen / materiaaldiktes eens zien aub.
    Koper mag maar tot 6 bar gebruikt worden!

  14. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.522
    Locatie:
    H&NF
    Dat kunnen hoogstens mensen zijn die zich bezighouden met algemene zaken op het terrein, in opdracht van of als deel van de organisatie.
    Dat zijn geen "inspecteurs".

    In de tijd dat het stoomwezen nog bestond kwam er wel eens een inspecteur die van zijn vak hield en walsen, trekkers en schepen leuk vond, in vrije tijd langs op evenementen.
    Daarvan kreeg je als het in orde was ook een aantekening in het ketelboek.
    Tegenwoordig heb je dat echt niet meer.
    Stoomwezen en arbeidsinspectie waren toen nog "heersend" , nu is iedere AKI (huidige stoomwezen) alleen nog adviserend. Ze kunnen misstanden alleen nog maar melden en niet meer zeggen "stoppen met je bezigheden: ketel laten afkoelen, mag niet meer gebruikt worden".

    Laatst bewerkt: 12 nov 2017
  15. Finn.s

    Finn.s

    Lid geworden:
    10 nov 2017
    Berichten:
    169
    Locatie:
    Zuid-Holland

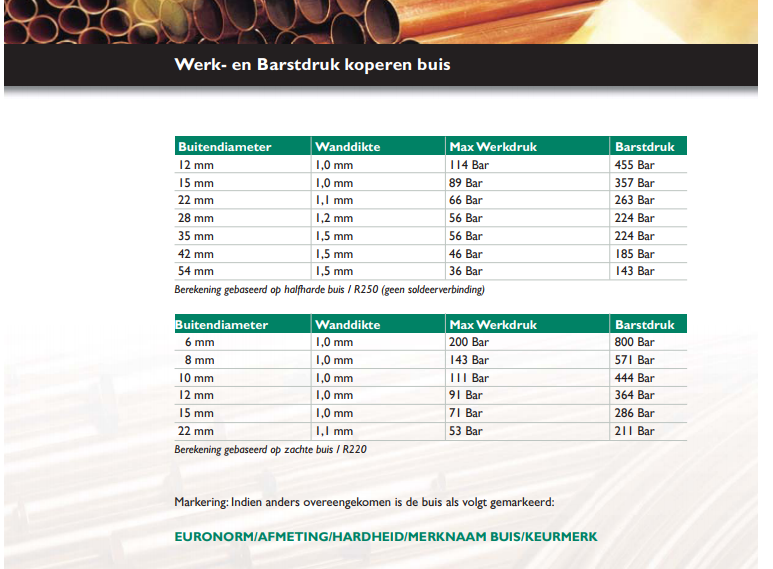

    ik kwam dit tabelletje tegen daaruit kom ik op dat 80 mm ongeveer bij 80 bar breekt
    mooie afpers pomp fanaat , zon luxe heb ik niet


    Bijgevoegde bestanden:

  16. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.522
    Locatie:
    H&NF
    Ik raad je aan je toch even te gaan verdiepen in stoomketels.
    Dat is echt heel wat anders dan een standaard blaadje pakken met wat gegevens.
    Je bent nu net zo gevaarlijk "dom"/ onervaren bezig als vele anderen.

    Koper onder invloed van hoge temperatuur heeft hele andere sterktes dan aangegeven in die info die je nu wil gebruiken.
    Stop maar met de bouw en ga eerst met de juiste formules rekenen.

  17. Finn.s

    Finn.s

    Lid geworden:
    10 nov 2017
    Berichten:
    169
    Locatie:
    Zuid-Holland
    geef de goede formules maar dan zal ik het uitrekenen

  18. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.522
    Locatie:
    H&NF
    zie boek van dort en oegema
    of het bundeltje kopie├źn handboek modelstoomketels
    of het boekje model boilers and boilermaking van K.N. Harris

    Edit: het is Dort geen dordt

    Laatst bewerkt: 12 nov 2017
  19. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.966
    Locatie:
    HELLEVOETSLUIS
    Blz. 98 en 99. Er wordt zelfs een veiligheidsfactor van 8 geadviseerd op de treksterkte van koper bij kamertemperatuur.

  20. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.966
    Locatie:
    HELLEVOETSLUIS
    Klopt, zijn meestal zelfbenoemde personen(deskundigen), die je dag goed kunnen vergallen.
