VICTOR III

Discussie in 'Duikboten' gestart door bwi 971, 25 feb 2018.

  1. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    Het loopt hier over van de bouwverslagen....hopelijk kan er nog één bij :D
    Ik ben begonnen aan de VICTOR III.....de Towed Array Pod is bijna klaar.

    [​IMG]

    [​IMG]

    [​IMG]


    Grtz,
    Bart

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt: 8 mei 2018
    TIMBERWOLF en Paul Konings vinden dit leuk.
  2. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    Het achterschip van de VICTOR III.....proefmontage van de onderdelen......geen onoverkomelijke dingen vastgesteld.

    [​IMG]

    [​IMG]

    [​IMG]

    Paul Konings vindt dit leuk.
  3. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    Blijkbaar zijn de foto's MIA dan maar opnieuw
    Het achterschip van de VICTOR III.....proefmontage van de onderdelen......geen onoverkomelijke dingen vastgesteld.

    [​IMG]

    [​IMG]

    [​IMG]

    grtz,
    bart

    TIMBERWOLF vindt dit leuk.
  4. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    Al de stukken uitgezaagd en voorzien van labels en afmetingen

    [​IMG]

    [​IMG]

    [​IMG]

    grtz,
    Bart

  5. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen

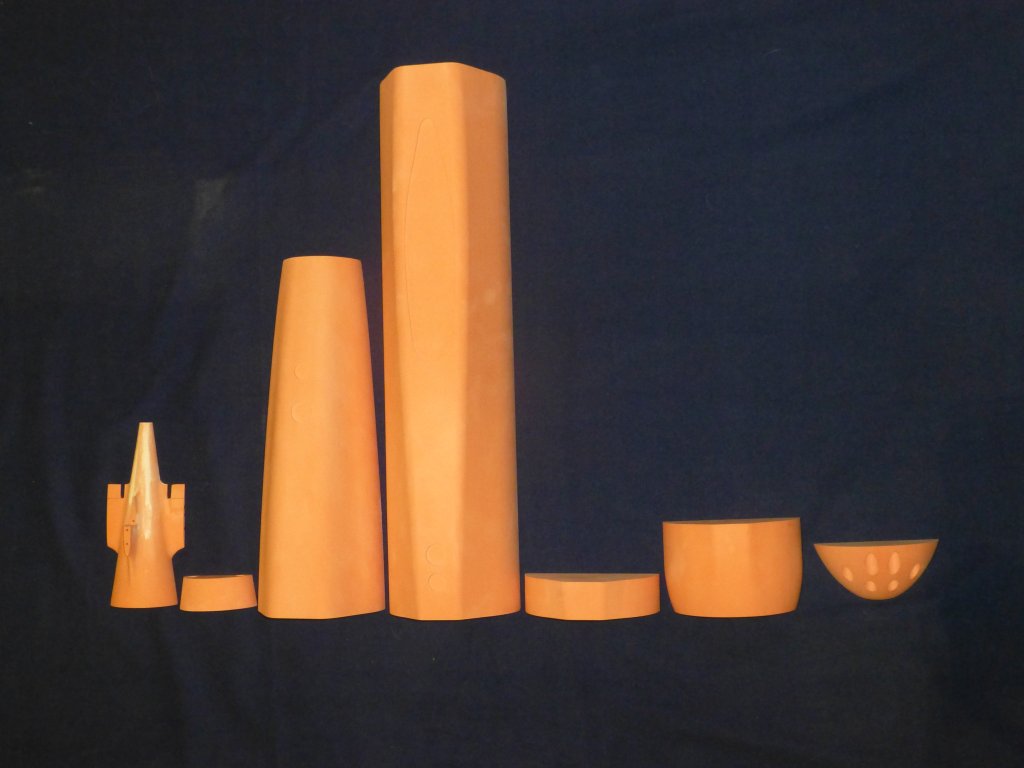

    De mallenbouw voor het achterschip

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    grtz,
    Bart

    TIMBERWOLF vindt dit leuk.
  6. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    9.457
    Locatie:
    noord-holland
    intressante vorm van bouw zelf gieten

  7. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    Ik weet niet of het allemaal gaat lukken......hoe dan ook.....ik heb van het ontwerpen en vervaardigen van de mallen genoten....en daar draait het voor mij om. Het piekeren, met een G&T in de zon zitten, een idee krijgen, het uitwerken, vastlopen, een oplossing vinden voor het probleem......en als het eenmaal een vast vorm heeft aangenomen, het uittekenen en het vervaardigen....en misschien als kers op de taart......dat wanneer alles samenkomt, na weken of maanden, je idee dan ook nog blijkt te werken.....man wij hebben geluk dat we dit kunnen doen als hobby..........en meestal na deze laatste woorden staan mensen je aan de gapen alsof je van een andere planeet komt.

    Grtz,
    Bart

    [​IMG]

  8. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    De boeg krijgt vorm
    Grtz,
    Bart

    [​IMG]

    [​IMG]

    [​IMG]

    SRS vindt dit leuk.
  9. duikboot

    duikboot

    Lid geworden:
    21 jun 2012
    Berichten:
    207
    Locatie:
    apeldoorn
    dat is pas kunst werk vind ik. hoop werk maar dan heb je ook wat

  10. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen

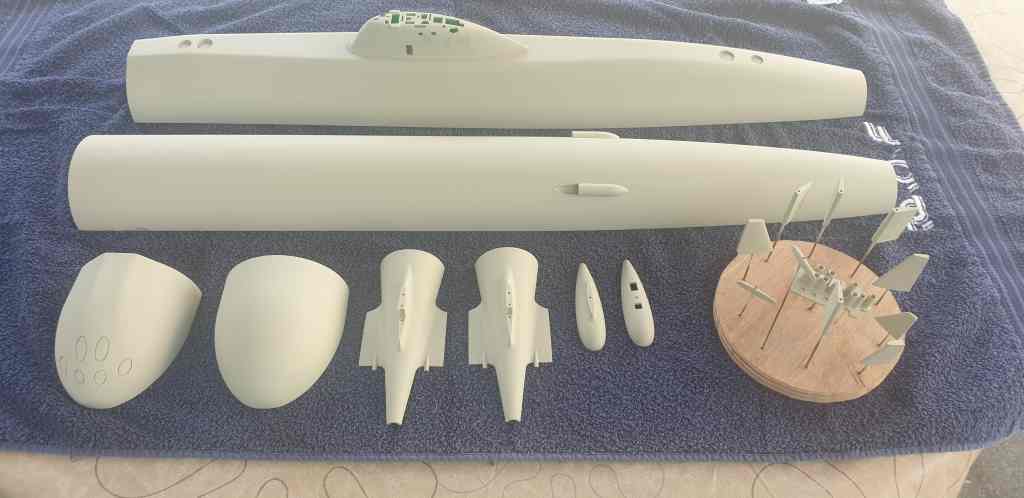

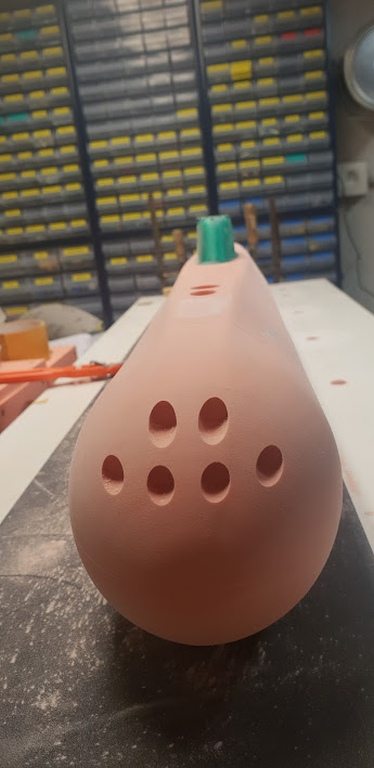

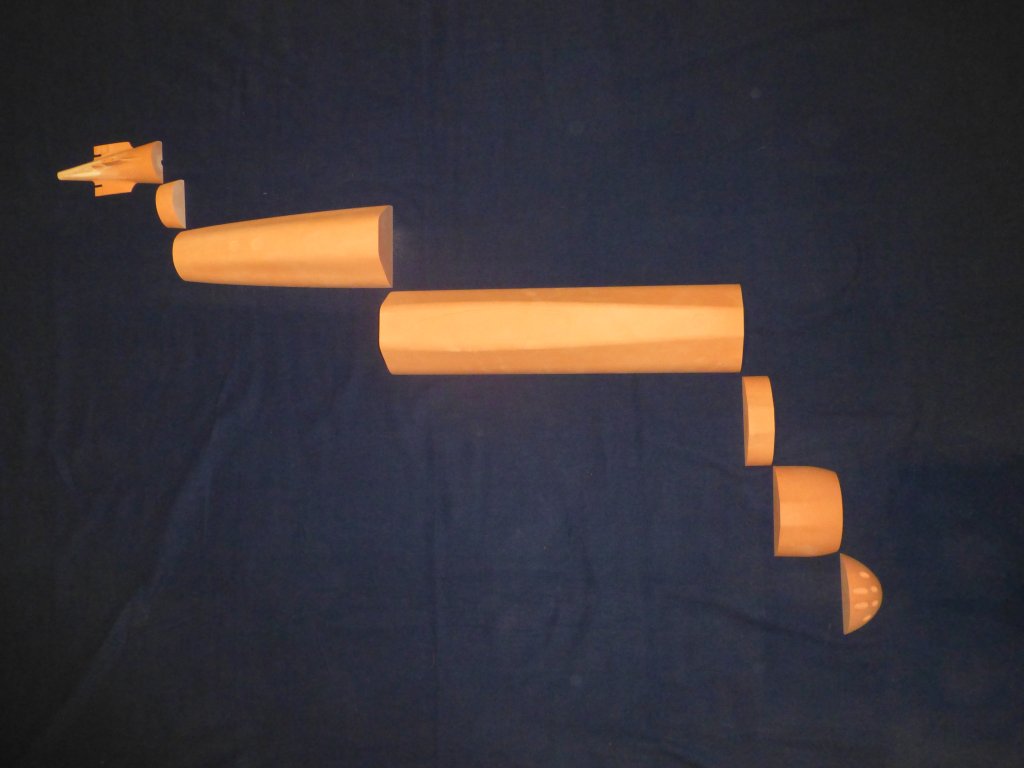

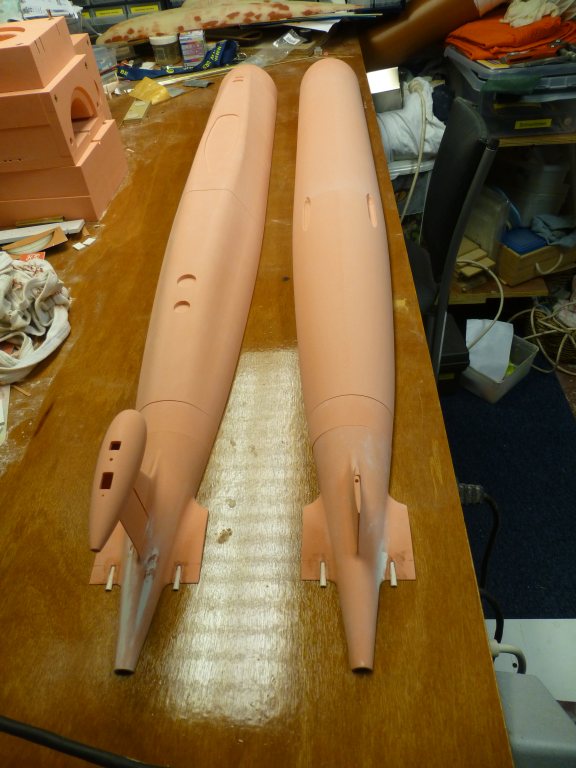

    Nog wat sfeerfoto's van de bouw. De secties van de onder- en boven-romp zijn klaar.

    Secties boven-romp.

    [​IMG]
    [​IMG]

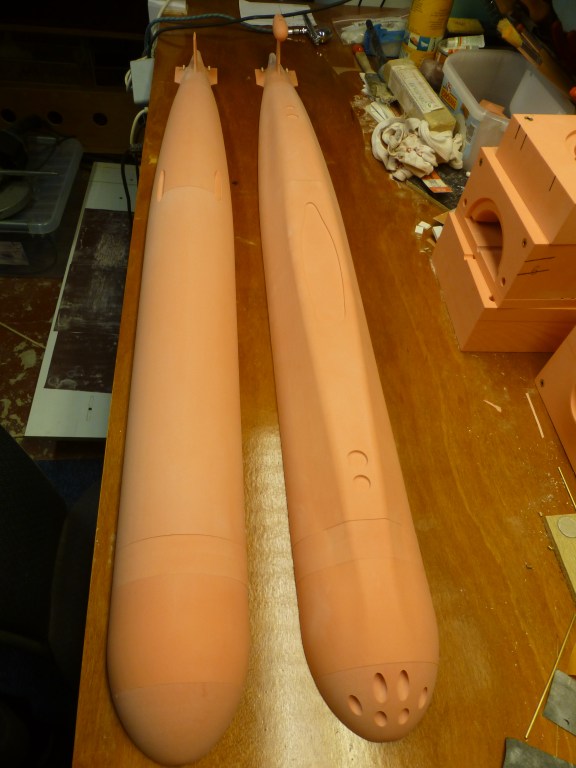

    Lay-out test secties onder- en boven-romp.

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Grtz,
    Bart

    Broeckx Ronny en TIMBERWOLF vinden dit leuk.
  11. MDBG

    MDBG

    Lid geworden:
    10 feb 2005
    Berichten:
    2.461
    Locatie:
    Provincie Groningen
    Bart,
    dat ziet goed uit op de foto's
    Compliment.

    Hein

  12. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    16.488
    Locatie:
    As,België
    Bart wij hebben al via andere kanalen communicatie gehad maar het blijft mooi om naar te kijken
    ben benieuwd naar het eind resultaat



    gr raf

  13. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    Bedankt Hein & Raf

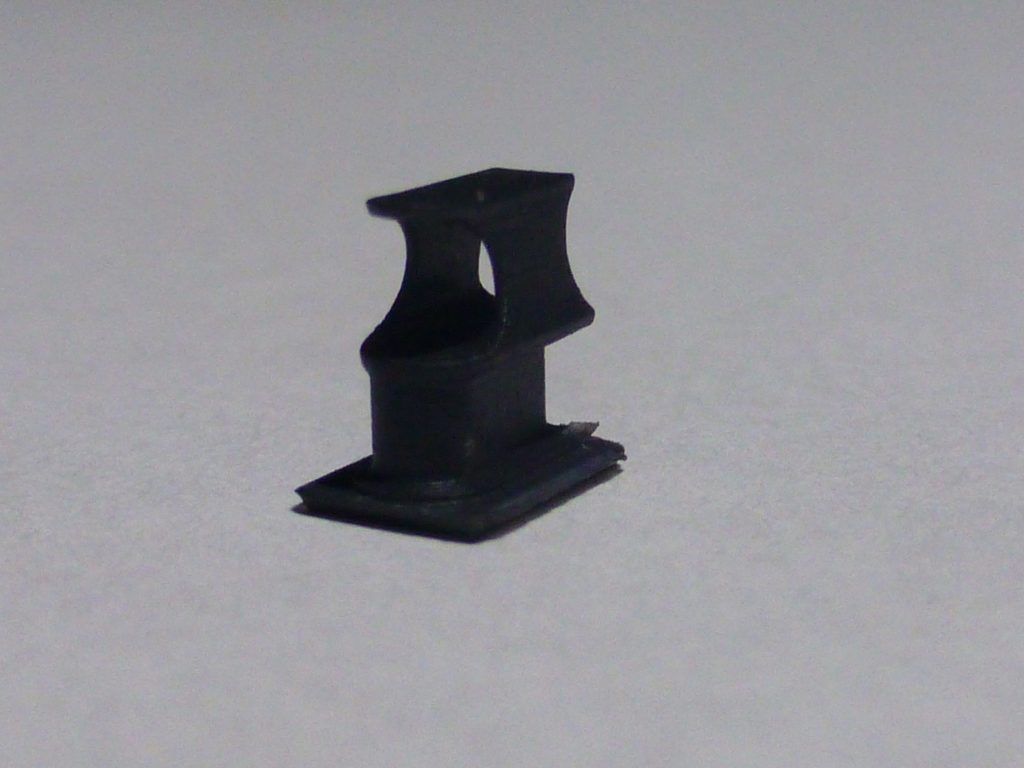

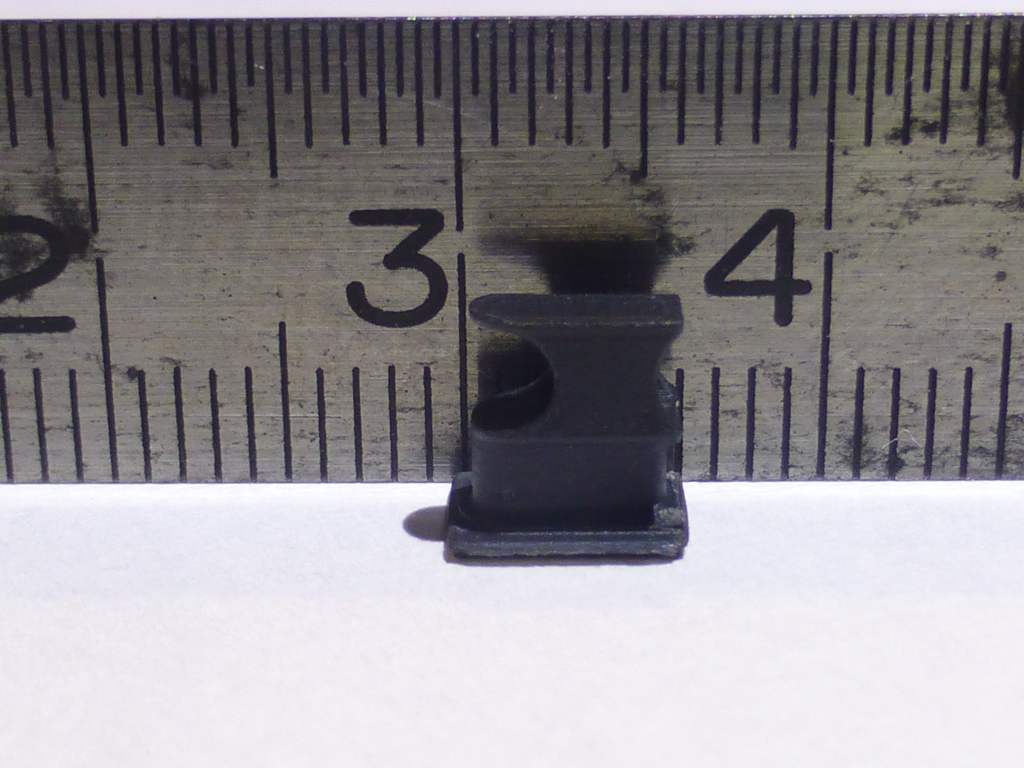

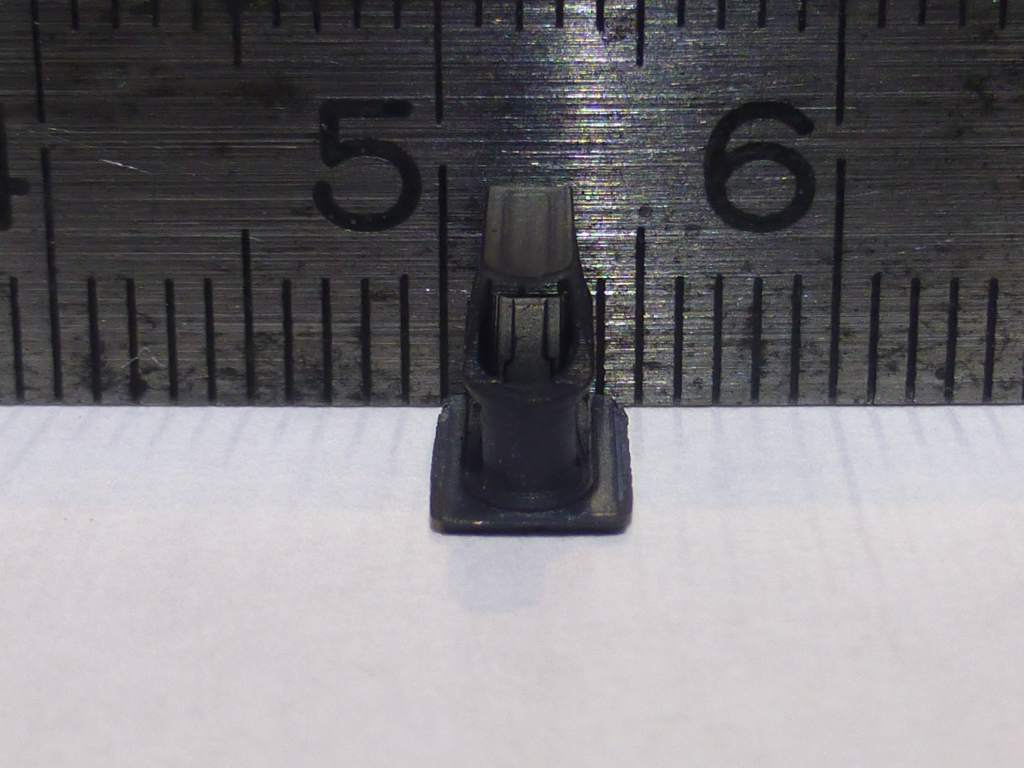

    Een sensor die op de toren komt......gelukkig is deze sub 1/96 in plaats van 1/144.....LOL.

    Grtz,
    Bart

    [​IMG]

    [​IMG]

    [​IMG]

  14. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    Net beseft dat ik al lang niets meer heb gepost........ondertussen is er gelukkig al wel wat gebeurt.

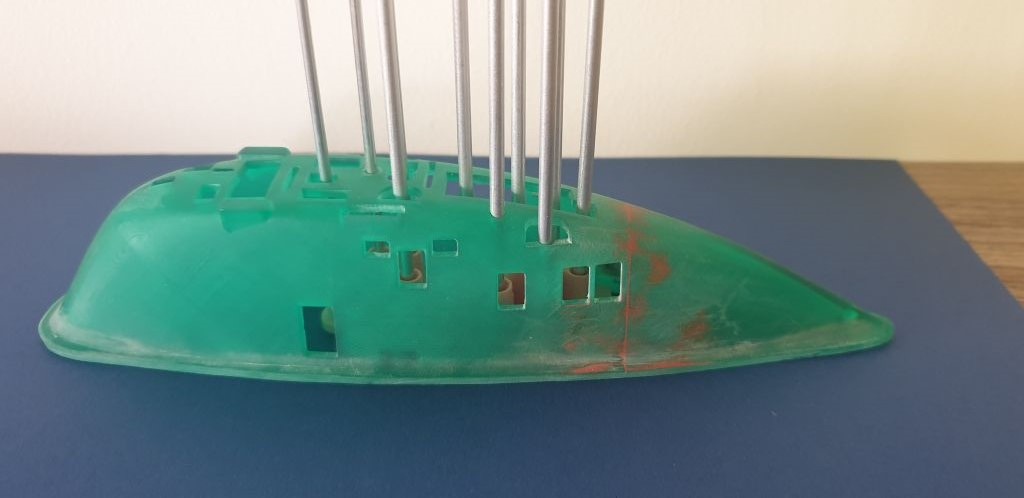

    De toren is bijna klaar, hier met alle masten

    [​IMG]

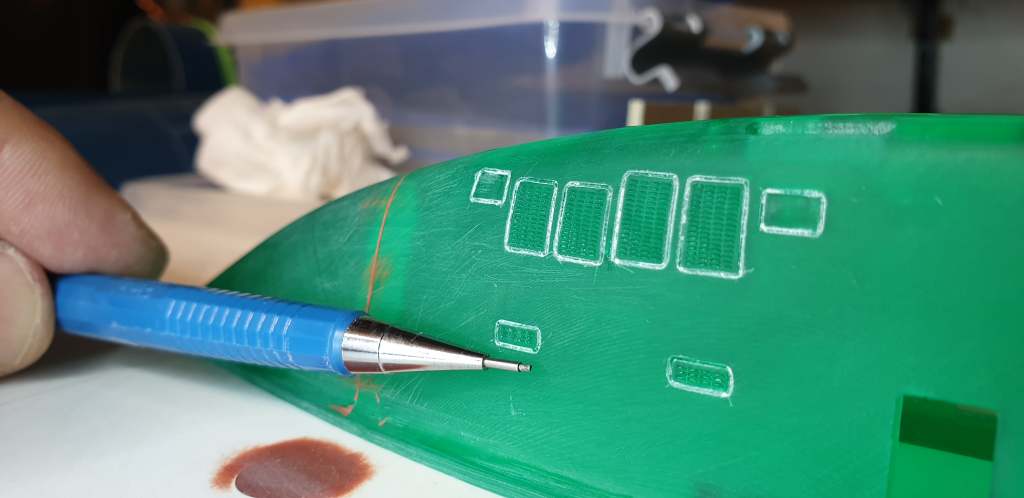

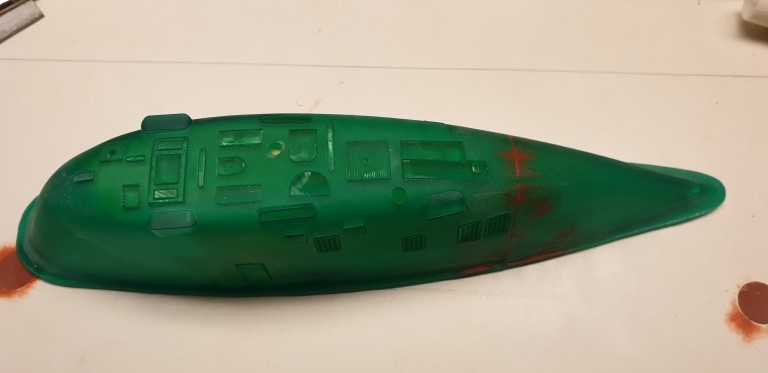

    Alle luiken en deuren voor in de toren

    [​IMG]

    Alles passen en aanpassen waar nodig

    [​IMG]

    Detail van de roosters

    [​IMG]

    De toren op de romp

    [​IMG]

    [​IMG]

    De deuren voor de torpedobuizen gemaakt

    [​IMG]

    [​IMG]

    Alles een eerste laag primer gegeven

    [​IMG]

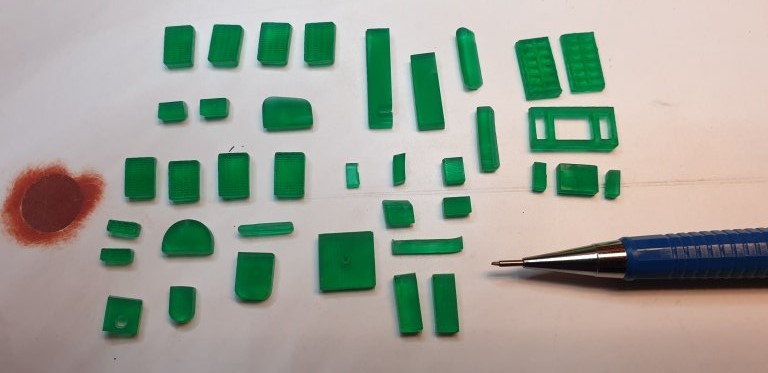

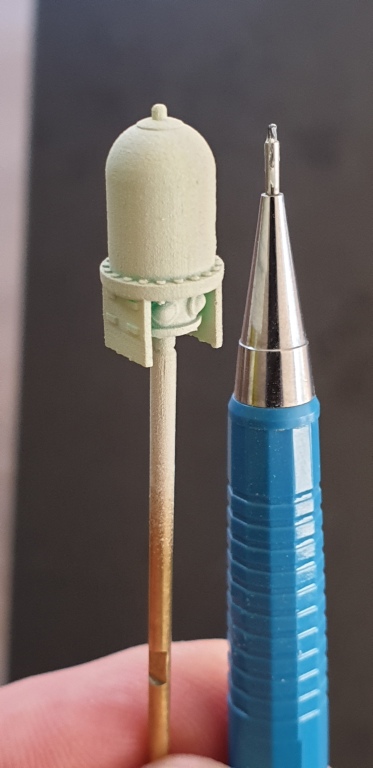

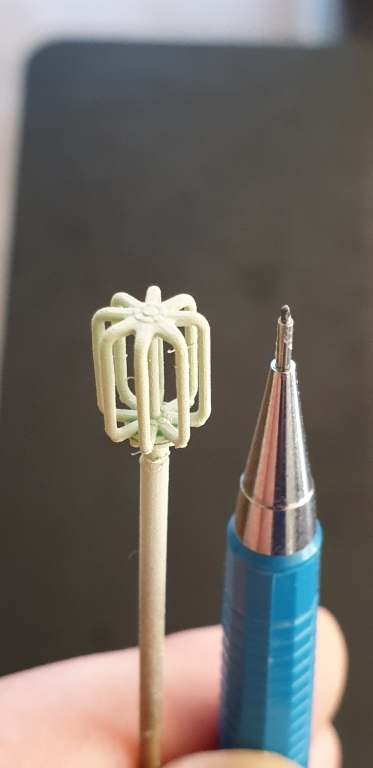

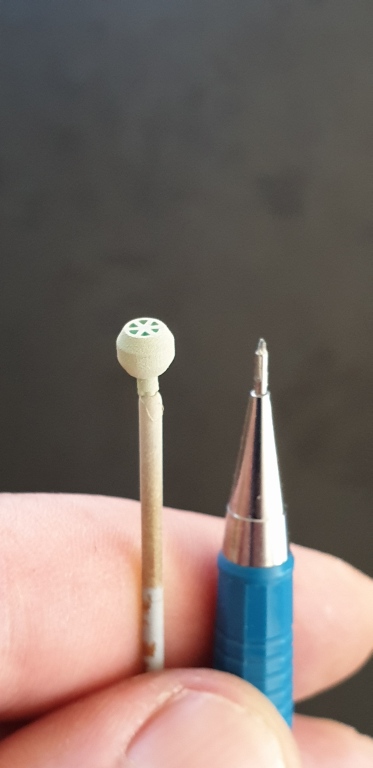

    Alle toeters en bellen die op de masten komen zijn ook klaar, periscopen, antennes en andere communicatie apparatuur.

    [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG]

    Het ontsnappingsluik

    [​IMG]

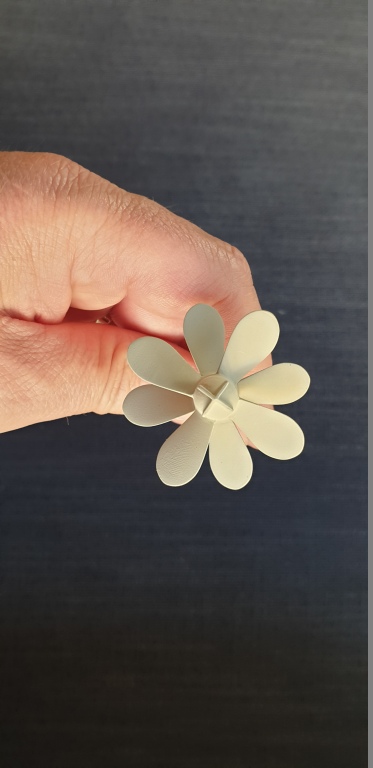

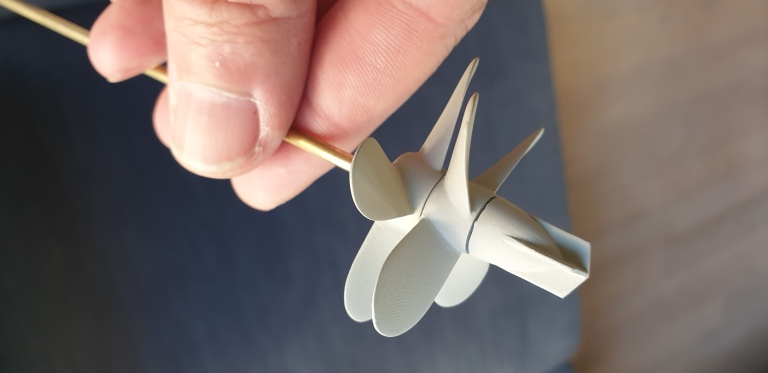

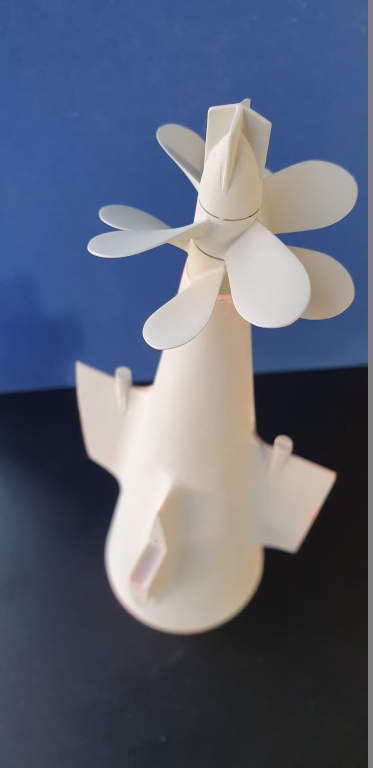

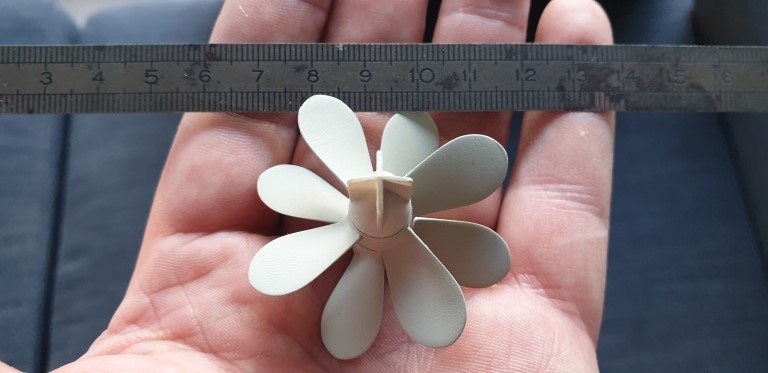

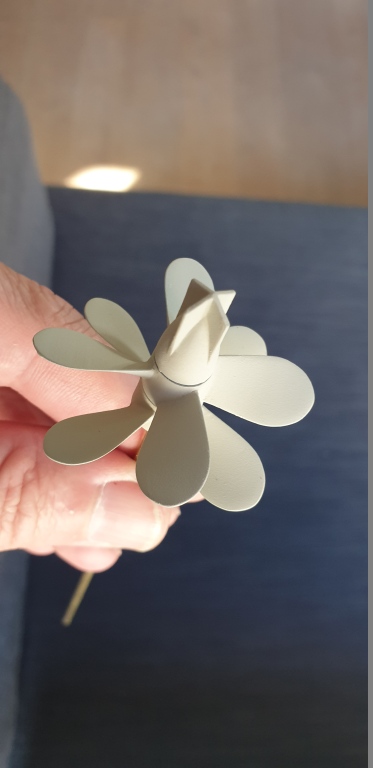

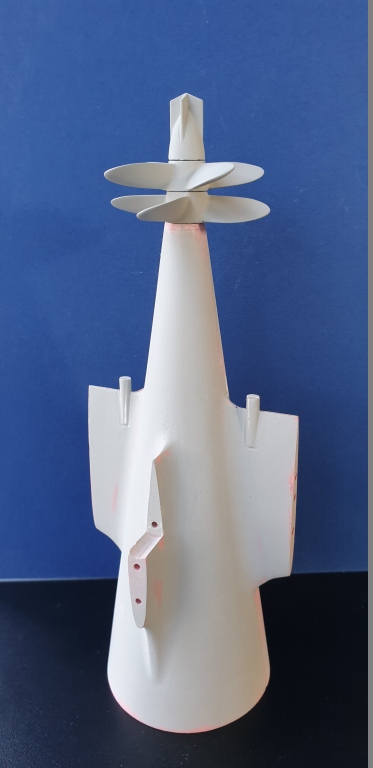

    De schroef is een tandem schroef, en bestaat uit twee schroeven die in dezelfde richting draaien, de positie ten opzichte van elkaar is vast, ze draaien met dezelfde snelheid.

    [​IMG]
    [​IMG]

    [​IMG]

    [​IMG]

    Passen op het achterschip

    [​IMG] [​IMG]

    En het draadje is weer helemaal bij :)

    Grtz,
    Bart

    FreekS en ron van sommeren vinden dit leuk.
  15. Marc

    Marc

    Lid geworden:
    19 jan 2004
    Berichten:
    729
    Locatie:
    W.Vl.
    Kan geen opmerkingen geven,het is gewoon zeer knap werk dat je maakt! Mooi om te zien en te volgen.

    :beer:

  16. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    Bedankt Marc!, fijn om dit te lezen.
    Grtz,
    Bart

  17. Rchobbes

    Rchobbes

    Lid geworden:
    15 dec 2018
    Berichten:
    10
    Locatie:
    Damme
    Prachtig werk!! :thumbsup: Van welk materiaal zijn de antennes, periscopen, ... gemaakt? En hoe doe je dat? Ze zijn zo klein en zo mooi gedetaileerd.

  18. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.155
    Locatie:
    Lelystad
    Heel mooi werk!

    Ik vind die dubbele prop wel heel speciaal, contra-roterend zou je eerder verwachten. Heeft het origineel dat ook, lijkt mij dat prop nummer twee in de wash van prop nummer één draait, en daarmee weinig toegevoegde waarde heeft. Zeker bij model, met het water dat te dik (=niet op schaal) is.

    En inderdaad belachelijk kleine details :thumbsup:, SLS printwerk?

  19. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    Dank je wel, de onderdelen werden op een SLA/DLP printer geprint.
    Grtz,
    Bart

  20. bwi 971

    bwi 971

    Lid geworden:
    26 jul 2016
    Berichten:
    59
    Locatie:
    ANtwerpen
    Ja tof hé Lex, ik was direct verkocht toen ik het voor de eerste keer zag.

    Je zou dat inderdaad allemaal kunnen verwachten, maar wat ik doe voor ik effectief aan een nieuw model begin is zoveel mogelijk info over de boot verzamelen, daarmee kan ik dan bepaalde aannames uitsluiten of bevestigen.
    Het zijn geen contra-roterende props, dit was makkelijk af te leiden aan de hand foto's. De achterste propeller staat niet in de wash van voorste maar is 45° verdraaid, en heeft wel toegevoegd waarde. Als je hem weg neemt heb je nog maar 50% van je geprojecteerd bladoppervlak over, ook bij het model.

    Het zou geen "originele" Russische duikboot zijn als er geen verschillende types waren in dezelfde klasse (RTM & RTMK), maar dat alleen zou te simpel zijn........laten we ook nog onderscheid maken tussen de scheepsnummers, sommige hebben tandem schroeven andere niet, sommige zijn uitgerust met "niet akoestische sensoren" en ga zo maar door :confused:.

    Uiteindelijk ga ik door middel van determinatie bepalen welke duikboot uit de reeks ik wil maken, welke visuele dingen wil ik hebben, tandem schroef, enkele schroef, sensoren, wapenschild, noem maar op en welke info heb ik ter beschikking, het is altijd een compromis, je kan niet alles hebben.
    Dus ja "de originele" heeft ook een dergelijke schroef maar dat is bij Russische boten relatief ;).

    Persoonlijk haal ik uit al deze voorbereiding veel voldoening, ik denk dat ik evenveel tijd steek in opzoekwerk dan aan de bouw zelf......en ik steek veel tijd in details tijdens de bouw.
    Zo hebben de sectie- doorsneden van de schroefbladen een vleugelprofiel........ totaal overkill ik weet, maar ik vind het gewoon fijn mij in dergelijke dingen te verdiepen en te ontwerpen......maar nogmaals dat is persoonlijk, wat voor mij belangrijk is is voor anderen misschien totaal banaal......het belangrijkste is het plezier dat je uit je hobby haalt en dat je de vlam doorgeeft zodat de hobby niet verloren gaat.

    Grtz,
    Bart

    Laatst bewerkt: 12 jun 2019
    Marc vindt dit leuk.
