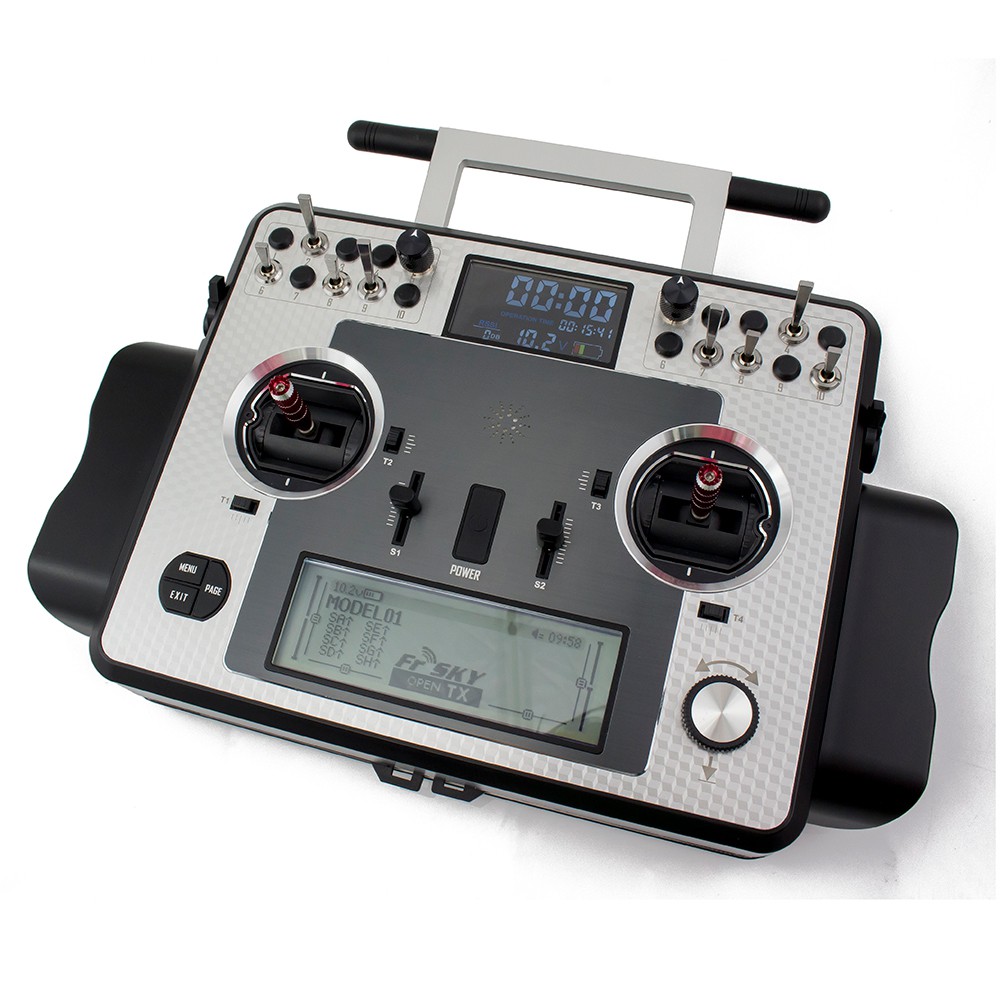

Vragen/Voorbeelden Topic over de: FrSky Taranis X9E Zender

Discussie in 'Werkschepen' gestart door marten77, 26 mei 2017.

  1. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.101
    Locatie:
    Den Haag
    Hallo Scheepsbouwers,

    In dit topic ga ik de komende tijd, diverse voorbeelden en wat algemene info verstrekken over deze zender:

    Na mijn inziens en inmiddels ook na een jaar zelf gebruikt te hebben, ben ik er zeer over te spreken.
    Ook vandaag tijdens de WSD in Hoogvliet, merkte ik ook de nodige belangstelling vanuit diverse modelbouwers.

    Later zal ik met wat voorbeelden van diverse basis modellen komen, welke ik ook als een bestand zal delen.
    Via een bijgeleverde MicroSD kaart, kun je deze data in de zender laden en daarmee goed inzien, hoe het is opgebouwd.
    (Dit kan ook via een computer gedaan worden, echter vraagt het wel meer ervaring, om dit werkend te krijgen: http://www.open-tx.org/downloads )
    Uiteraard kun je later dit naar eigen zeggen aanpassen.
    Ook zullen er hier in de loop der tijd, meerdere modellen ontstaan.

    Indien er al vragen zijn, stel ze gerust en hopelijk zal de nodige info via dit topic verstrekt kunnen worden.
    (Via mij en hopelijk later ook via andere gebruikers :thumbsup: )

    Word vervolgt.....

    MikeMohawk vindt dit leuk.
  2. Baggeraar

    Baggeraar Verbannen Forum veteraan

    Lid geworden:
    31 jan 2010
    Berichten:
    24.380
    Locatie:
    zuid holland
    Mooi initiatief.
    Voor velen is die "taal" een grote barrière om zo'n programmeerbaar "ding" aan te schaffen.
    Mijn schip is verre van vaarklaar, dus er is nog alle tijd om me "te overtuigen" niet met de F14 en de 5 prop-modules verder te gaan.
    De kans is echter nu erg klein omdat ook deze "fristie" :D zender niet naar mijn idee kan worden ingedeeld zoals nu, met de schakelaars/schuifpotmeters in de "vorm van het schip" zodat je meteen ziet welke schuif voor welke verhaallier is.
    En ook kan ik de hoge investeringskosten niet afschrijven als "leergeld".

  3. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.141
    Locatie:
    Spijkenisse
    Zeker een mooi initiatief en ga dit zeker volgen, wellicht is het ook wel iets om voith's mee aan te sturen, terug meldingen enz. al dan niet in combinatie met arduino.

    Gr Martin

  4. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.101
    Locatie:
    Den Haag
    @Baggeraar

    Het programmeren van een digitale zender, is voor vele inderdaad een obstakel.
    Na mijn inziens, zijn er altijd wel mede modelbouwers die je hiermee willen en kunnen verder helpen.
    Vaak als ik naar een vaardag ga, dan zijn er altijd wel mensen met wat vragen/wensen.

    Betreft de "Fristi" :rofl: :
    Inderdaad blijft de fysieke indeling lastig, om dat naar eigen wens te kunnen gaan inzetten.
    In jouw geval zou ik eerder een "stand alone" zenderpult gaan aanraden.
    Gezien je inmiddels al een pult voor je model functioneel hebt.
    Met een 16-kanaals PPM-encoder, kun je al ver gaan komen.
    Met deze encoder lees je alle inputbronnen in en word dan aangesloten op bijvoorbeeld een FrSky XJT 2.4Ghz zendermodule.
    Of je sluit dit eenvoudig aan, via de trainer-port van de Taranis X9E.
    Voordeel van dit laatste, je kunt de zender eenvoudig loskoppelen en ook gaan gebruiken voor andere modellen.
    Verder beschik je direct over een Telemetry scherm, wat voor jouw ook interessant kan zijn.
    Temperatuur uitlezing en waarschijnlijk zijn er nog wel meer belangrijke zaken.

    @Martin '70

    Voor een model met Voith's, zou het ook een ideale zender kunnen zijn.
    Er zijn vele mogelijkheden van toepassing.
    Denk hierbij aan bijvoorbeeld servo-vertragingen, waardoor je Voith's mooi en rustig naar hun nieuwe richting gaan.
    Het voordeel, is dat dit deel vanuit de zender word aangestuurd en daardoor heb je al een soort monitoring dat ze op hun positie staan.
    Via de Telemetry zijn er uiteraard meerdere opties mogelijk.
    Ik hoop mijn Thruster terugkoppeling ook deze zomer nog werkend te kunnen maken.
    Het animatie gedeelte is al klaargemaakt:


    Ook zijn er mixen mogelijk, waardoor je bijvoorbeeld met "gewoon lekker varen" beide Voith's middels 1 knuppel aanstuurt.
    Dit zal tijdens een vaardag ideaal kunnen zijn, daar het dan een stuk relaxer varen wordt :)
    Of anders middels een drie-standen schakelaar kies je tussen vooruit/achteruit en met je rechter stick kun je alleen van richting veranderen.
    Oftewel, vele opties zijn er mogelijk :thumbsup:

    Aan allen:
    Zodra ik een compleet voorbeeld model klaar heb, dan zal ik dat hier gaan posten.
    Ik moet hiervoor nog alle schermafbeeldingen gaan maken.
    Dit zal ik doen middels hun OpenTX Companion 2.1
    (ook hiervoor zal ik de nodige files delen, zodat jullie er ook alvast mee aan de haal kunnen, zonder de zender nodig te hebben.)
    Om je hiervoor alvast voor te bereiden, download hier het programma voor jullie systeem:
    http://www.open-tx.org/2016/09/15/opentx-2.1.9

  5. Baggeraar

    Baggeraar Verbannen Forum veteraan

    Lid geworden:
    31 jan 2010
    Berichten:
    24.380
    Locatie:
    zuid holland
    Daar heb je zeker een punt. Ik was al bezig met het ontdekken van serieel informatie verzenden van pic naar pic, een volgende stap zou inderdaad zo'n zend/ontvanger systeem zijn geworden, om zelf die telemetry te gaan "ontwikkelen".
    Je ziet: komt tijd, komt raad.

  6. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.101
    Locatie:
    Den Haag
  7. Marcel M

    Marcel M

    Lid geworden:
    5 okt 2010
    Berichten:
    76
    Locatie:
    omgeving gouda
    Hoi Marten,
    Ik heb jou inderdaad in Hoogvliet ook gesproken over deze zender.
    Ga het volgen

    Groet, Marcel

  8. Marcel M

    Marcel M

    Lid geworden:
    5 okt 2010
    Berichten:
    76
    Locatie:
    omgeving gouda
    Poste het per ongeluk 2 x
    Sorry

    Groet, Marcel

  9. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.101
    Locatie:
    Den Haag
    Welkom @Marcel M bij de X9E club voor schepen :thumbsup:

  10. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    292
    Locatie:
    Leuven (Belgie)
    Bij deze heb je er zeker een volger bij, mijn volgende ASD project is misschien zelfs een kanshebber, nu zit ik te sukkelen met een Graupner MC22s met een aantal Nautic MC's hiervoor. Maar deze lopen op 40Mhz... Daarnaast zijn ze pokken duur omdat je ze bijna niet meer vind.
    Wat wel fijn zou zijn is dat je het rustig opbouwd, omdat vele niet thuis zijn in deze materie, en dat kan snel afschrikken als je met heel wat code rond de oren slaat.
    Maar je hebt mij indertijd ook erg goed geholpen daarmee, waarvoor dank, dus dat komt zeker goed! Dit wordt een groots topic denkt ik.

  11. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.101
    Locatie:
    Den Haag
    Hallo @JaFa

    Leuk dat je ook hierbij aansluit :thumbsup:

    Er zal weinig met code taal gedaan worden!
    Hooguit later in het stadium, mits daar behoefte aan is in dit topic.
    Voor een aantal personen zijn de inderdaad specifieke wensen, welke zeker niet standaard zijn.
    Voor dit soort personen, hoop ik het vertrouwen te geven dat ze toch een poging gaan wagen.

    Voordat ik deze X9E had, was ik ook geliefd met die MC-19 -> MC-24 series.
    Vooral vanwege het makkelijker programmeren en eenvoudig dingen toewijzen, zoals (logic)schakelaars.
    Robbe/Futaba bleef daar wat mij betreft in achter en was het meer hardwarematig bepaalt :(

    Aan allen,
    Op dit moment ben ik bijna klaar met twee eenvoudige voorbeelden.
    Namelijk een "enkel schroefs" en een "dubbel schroefs" model.
    Wel maak ik voor de screenshots gebruik van de meest recente OpenTX Companion 2.2
    Dit heeft vooral te maken met de screenshots, daar versie 2.1 nog een Taranis X9D Plus weergeeft (i.p.v. een X9E) !
    Qua OpenTX blijf ik persoonlijk nog even bij de 2.1 versie, dit i.v.m. eventuele telemetry opties.
    Nog niet alles is al volledig werkend, zodra dat zover is, ga ik het tegen die tijd wel updaten indien nodig.

  12. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.101
    Locatie:
    Den Haag
    Om OpenTX Companion te kunnen gebruiken, dien je het volgende te doen:
    Download de instal file vanaf hier: http://www.open-tx.org/2016/09/15/opentx-2.1.9

    Nadat het is geïnstalleerd, open OpenTX Companion...

    Als het goed is, vind je onderaan nog een TaranisX9E.eepe.zip bestand, met daarin een 2-Schroefs model.

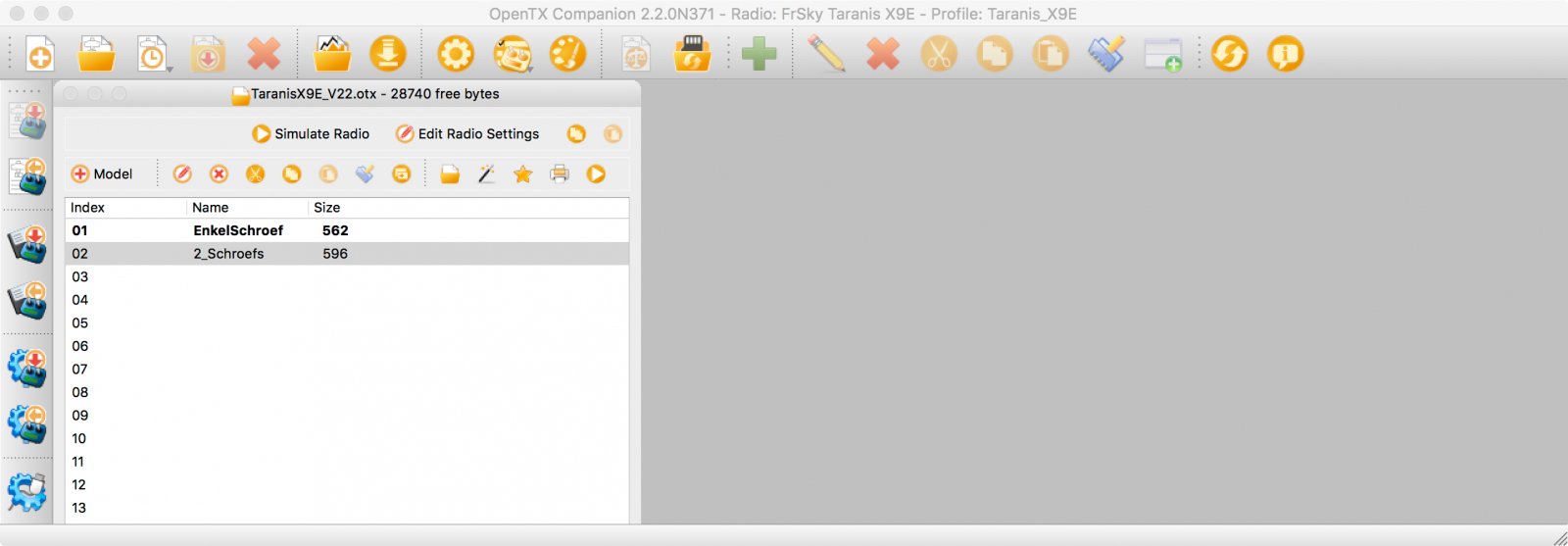

    Open deze met OpenTX Companion en als het goed is, zien jullie dezelfde info als mij :thumbsup:

    Nadat je het hebt geopend...

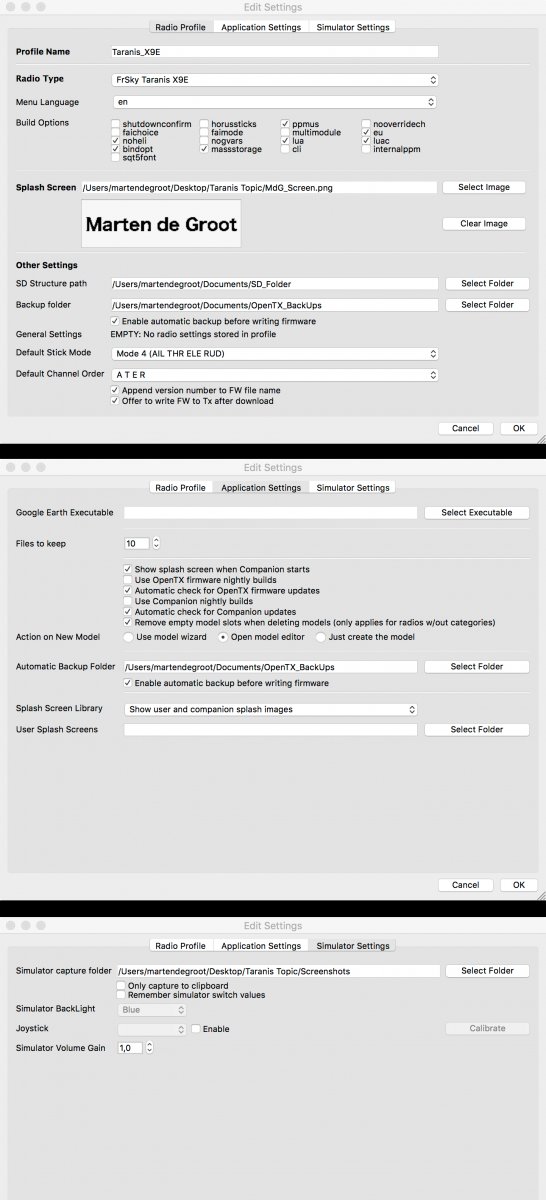

    Klik op Settings:

    Controleer of dat het meeste gelijk is aan dit: (behalve Splash Screen!)
    Sluit het venster, als alles in orde is....

    Om het model te bekijken / bewerken, klik je dubbel op het model...

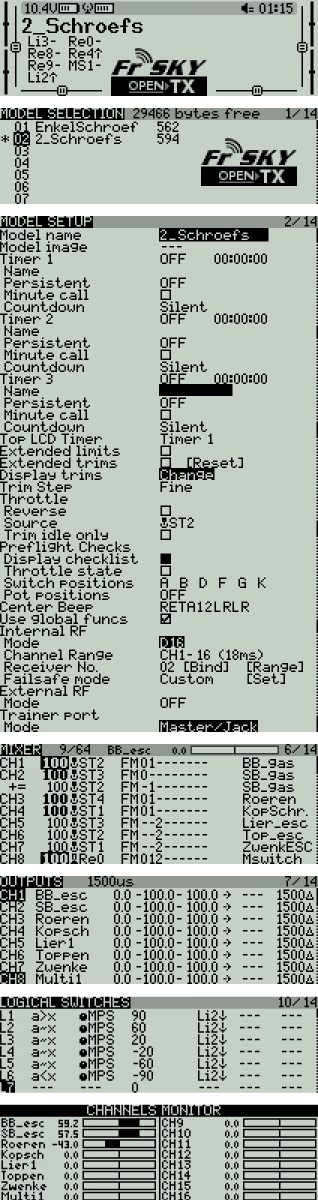

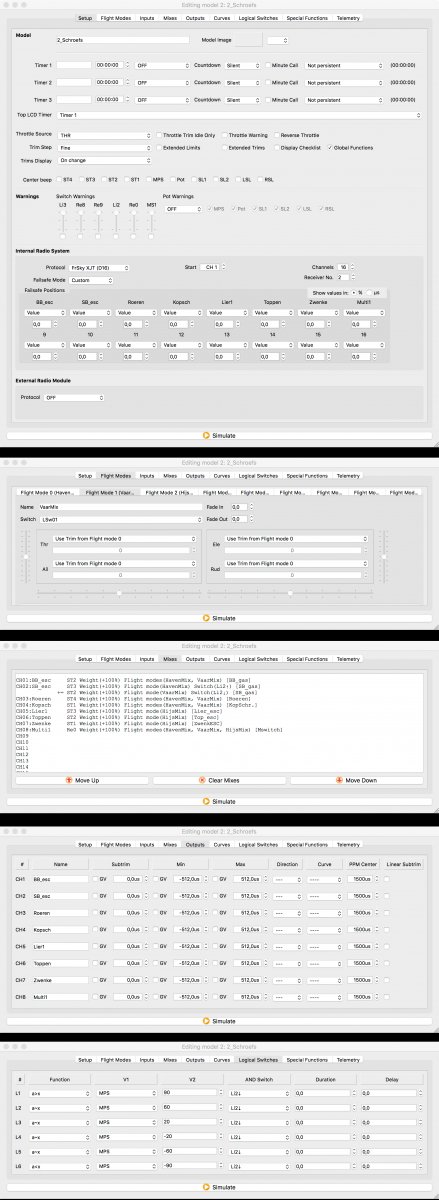

    Je krijgt o.a. deze schermen te zien:
    Bovenstaande schermen zijn de opties die je veelal zult gaan gebruiken.
    Alle anderen zijn er meer voor de wat complexere modellen.

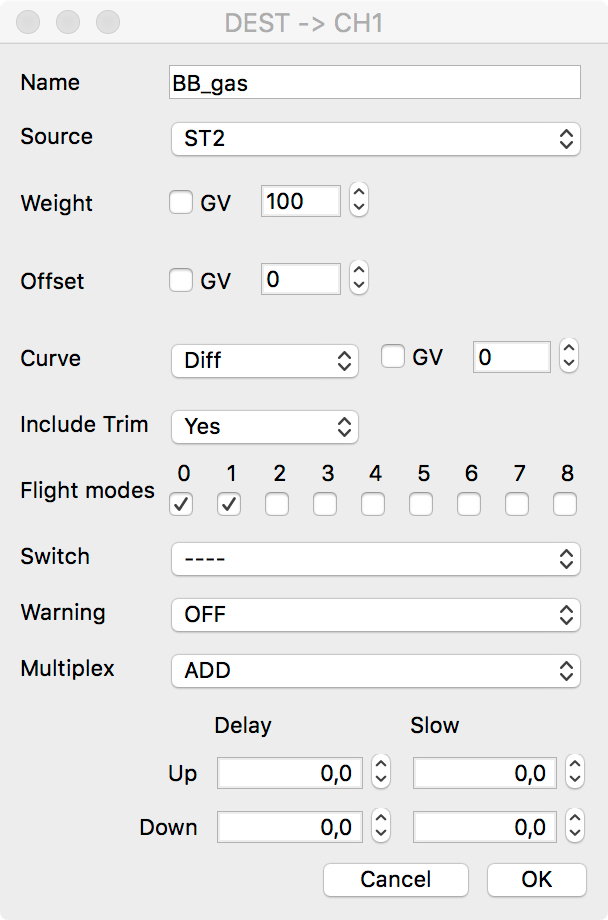

    Hier nog een scherm, als je een Mix wilt bewerken:
    Later zal ik het meeste "stap voor stap" uitleggen.

    Ook is het mogelijk, om diverse basis Radio settings te wijzigen.
    Dit zijn mijn basis instellingen:

    Zodra alles juist is ingesteld en je klikt op "Simulate TX", dan opent er een nieuw venster:
    (Met de 2.1.9 versie, zie je onderaan nog een andere zender!)

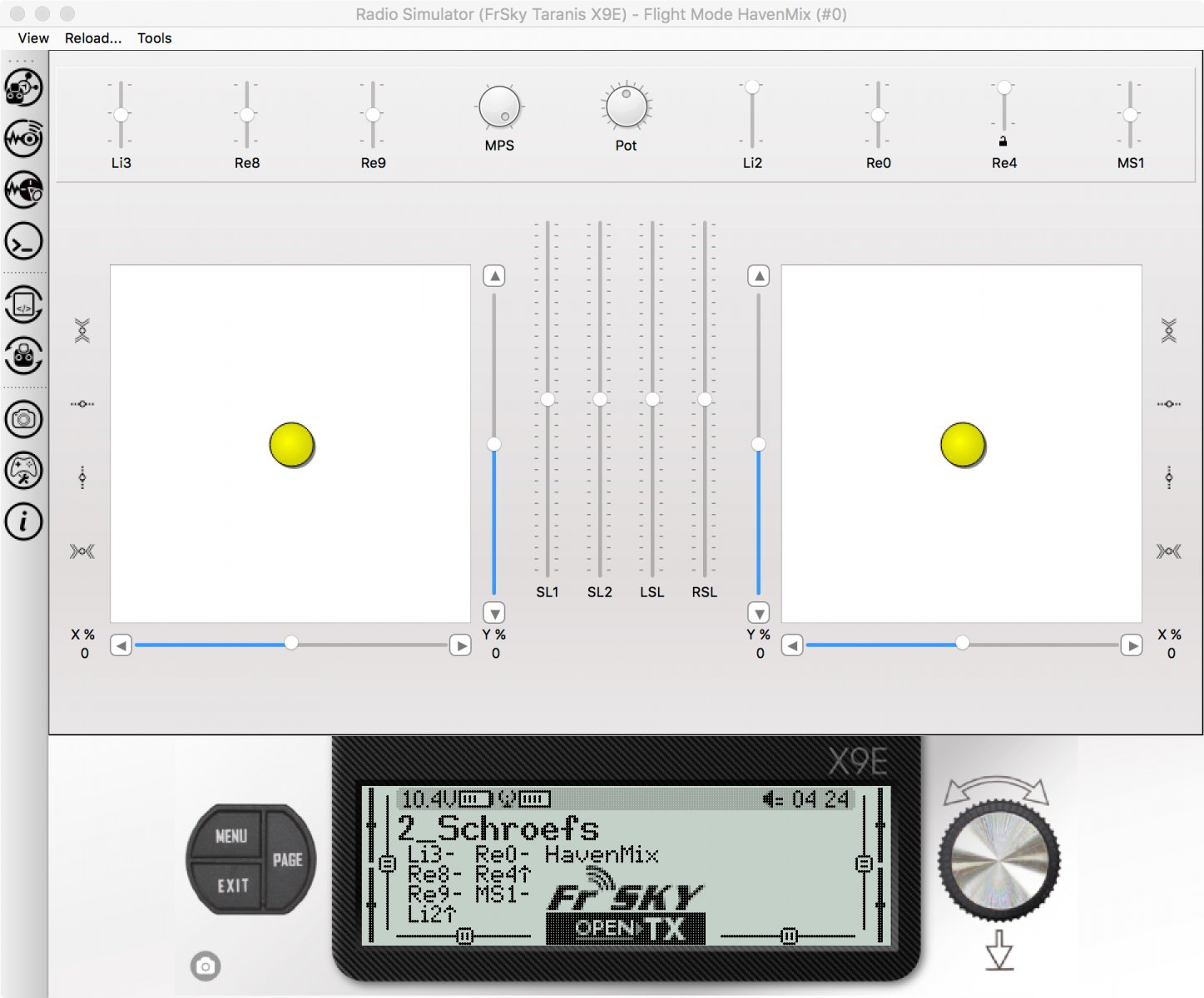

    Hier een view vanuit de nieuwe simulator:
    (Page nummering rechtsboven klopt niet!)

    Hopelijk geeft dit alvast een goed overzicht, betreft de OpenTX Companion software.

    In een later stadium leg ik meer uit, betreft het aansluiten van je zender.
    Zodat je de gegevens onderling via USB "OpenTX<>Zender" kunt uitwisselen.

    Mochten er vragen/opmerkingen zijn betreft bovenstaande info, dan zie ik dat graag tegemoet :thumbsup:


    Bijgevoegde bestanden:

  13. Baggeraar

    Baggeraar Verbannen Forum veteraan

    Lid geworden:
    31 jan 2010
    Berichten:
    24.380
    Locatie:
    zuid holland

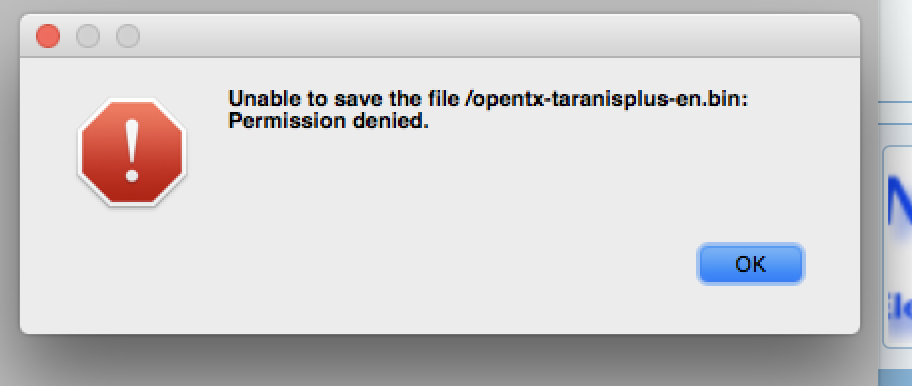

    grrrr

    Schermafbeelding 2017-05-27 om 14.06.43.png

    Schermafbeelding 2017-05-27 om 14.22.43.png

    Laatst bewerkt: 27 mei 2017
  14. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.101
    Locatie:
    Den Haag
    Hmm, geen idee of ik daar iets mee moet doen, ik kan hem zelf wel downloaden !
    Heb je het nogmaals geprobeerd ?
    Kan zijn dat het nog door een virus-scanner moest, voordat het word vrijgegeven!

    Edit:
    Kan het zijn dat je de files in je Program map opslaat ?
    Dit geeft veelal Schrijf recht problemen en dien je te deactiveren!

    Laatst bewerkt: 27 mei 2017
  15. Baggeraar

    Baggeraar Verbannen Forum veteraan

    Lid geworden:
    31 jan 2010
    Berichten:
    24.380
    Locatie:
    zuid holland
    ik zal het nog weleens een keer proberen, ben het nu eigenlijk al weer zat.
    Nooit, maar dan ook werkelijk nooit werkt iets zoals het wordt aangegeven.
    En dit is dan nog wel een legale versie...........
    Of ik heb nu weer een andere versie of, mijn apple gooit de boel dicht, zelfs na het vrijgeven van "downloaden van elke bron", wil het niet op het scherm komen zoals je in de schermafbeeldingen aangeeft.

  16. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.101
    Locatie:
    Den Haag
  17. Baggeraar

    Baggeraar Verbannen Forum veteraan

    Lid geworden:
    31 jan 2010
    Berichten:
    24.380
    Locatie:
    zuid holland
    Dat is dezelfde link die ik al had gebruikt.
    Straks nog eens kijken.

    Waar kan ik die vinden?

  18. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.101
    Locatie:
    Den Haag
  19. Marcel M

    Marcel M

    Lid geworden:
    5 okt 2010
    Berichten:
    76
    Locatie:
    omgeving gouda
    hoi Marten,
    bij mij is het gelukt met windows 10
    layout van de screenshots zijn wel iets anders dan die ik te zien krijg.
    maar dat maakt weinig verschil.
    is een goed plan om dit eerst maar eens een beetje onder de knie te krijgen.
    ik had het met jou nog op de WSD over "mode 5".
    is dit geen bekende mode?
    ik had deze vraag gesteld met betrekking voor het ombouwen hiervan, maar die moest ik vertellen wat ik met mode 5 bedoelde.

    groet, Marcel

  20. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.101
    Locatie:
    Den Haag
    Hoi Marcel,

    Fijn dat het werkt en ja, ik gebruik nu een nieuwere versie van OpenTX Companion (V2.2) !
    Het voordeel als iedereen dit onder de knie heeft, dat je (hopelijk) makkelijker durft over te stappen op digitaal.

    Edit:
    Voor degene die toch graag een betere simulatie willen ervaren, hier de link naar versie 2.2:
    http://www.open-tx.org/2017/04/29/opentx-2.2.0RC18
    Let wel, mocht je later een oudere versie willen gebruiken, dan is dat niet compatible !
    Andersom gaat wel, dus bijvoorbeeld van V2.1.9 naar V2.2 werkt wel.

    Mode 5 is in de configuratie (in de zender software) niet aanwezig, gezien het qua stick modus alleen 1t/m4 weergeeft.
    Vandaar dat ik ook niet direct een link hiernaar had :hammer:
    Maar om "mode 5" te kunnen realiseren, dien je een ombouwsetje te bestellen.
    https://www.banggood.com/FrSky-Taranis-X9E-Center-Gimbal-Spare-Part-p-1042975.html
    Men dient wel de stick volledig te demonteren, om dit setje erin te plaatsen.

    Laatst bewerkt: 27 mei 2017
    Marcel M vindt dit leuk.
