Bouwverslag EXTRA 300S "Toscano" (2,40 meter span) scratch build.

Discussie in 'Bouwverslagen - Vliegen' gestart door corvl, 15 sep 2010.

  1. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    Mijn Xtra 60 is klaar en ben nu bezig met 2 kleine projectjes (graupner eurofighter arf en een electrische twin).
    Ondertussen op zoek voor m'n volgend project, graag wil ik een acrobatisch toestel bouwen van ongeveer 2,5 meter voor een benzinemotor.

    Maar ik heb de volgende eisen; het wordt een volledig zelfbouw van hout, niets ARF of bouwkit. Alleen de motorkap en cockpit kap zou ik graag kant en klaar willen kopen.

    Dus, wie kan mij helpen aan adressen voor een volledige tekening van een Extra 300-260, of een katana, yak, staudacher noem maar op. Ik heb er uiteraard geen probleem mee om voor de tekening te betalen. belangrijk vind ik dus dat de tekening compleet is met alle onderdelen erop (dit wordt mn eerste grote vliegtuig) en dat ik de motorkap en cockpit kan bestellen.

    Bedankt,
    Cor

    Laatst bewerkt: 7 jan 2011
  2. eclipse86

    eclipse86

    Lid geworden:
    29 aug 2005
    Berichten:
    4.285
    Locatie:
    Ieper,west vlaanderen
    Laatst bewerkt door een moderator: 18 nov 2015
  3. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    @ eclipse: ik zie dat ik niet helemaal duidelijk ben geweest. Ik wil geen kit of arf. Alleen tekening, motor-en cockpitkap (tegen betaling).

    Cor

  4. stephan1986

    stephan1986

    Lid geworden:
    30 sep 2008
    Berichten:
    1.183
    Locatie:
    rosmalen
    mischien een idee om de tekening van een xtra 2000 wat op te schalen?

    gr,

  5. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    @ stephan, kan, maar dan heb ik nog geen motorkap en cokpitkap. en xtra 60 heb nu al.

    Cor

  6. eclipse86

    eclipse86

    Lid geworden:
    29 aug 2005
    Berichten:
    4.285
    Locatie:
    Ieper,west vlaanderen
    ik heb tekening van een extra 300 2m50, cockpit en motorkap weet ik niet direct waar je die moet bestellen... er loopt hier ergens een bouwdraadje van die tekeningen...

    verder kan je mss iets met een kleinere tekening die opgeschaald kan woden?,??

  7. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    @ Eclipse86: Met opschalen heb ik nog altijd het probleem van motor en cockpitkap. Daarnaast omdat het mn eerste benzinemodel wordt, wil ik graag een beproefd model hebben , ivm verstevigingen op de juiste plaats etc.

    Die tekening die jij heb, staan daar alle onderdelen op? en welk merk/type , dan ga ik kijken of ik daar nog een motor-en cockpitkap van kan bestellen.

    Thanks,
    Cor

    Vreemd eigenlijk je kan van bijna elk www1-2 toestel tekeningen krijgen en ook de bijbehorende onderdelen (bijvoorbeeld Ziroli) , maar heb nog niets kunnen vinden van acro-toestellen.

    Cor

  8. eclipse86

    eclipse86

    Lid geworden:
    29 aug 2005
    Berichten:
    4.285
    Locatie:
    Ieper,west vlaanderen
  9. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk

    Dat is een interessante website, maar heb jij voor mij het merk en type van je tekening? zodat ik kan kijken of ze die ook hebben?

    Thanks,
    Cor

  10. wvr

    wvr

    Lid geworden:
    12 mei 2003
    Berichten:
    2.129
    Locatie:
    Velserbroek
  11. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    @ WVR: whooooooo , die extra ziet er idd mooi uit, ook keuze uit een diabolo, edge, giles 202.

    Iemand ervaring met dit bedrijf en zijn tekeningen/ modellen? Weet iemand wat de verschillende vliegeigenschappen zijn tussen bijvoorbeeld een extra, edge, giles, diabolo?

    Als er nog meer websites zijn die tekeningen aanbieden met cowls en dat soort accesoires ..... graag, hoe meer keus hoe beter natuurlijk.

    Cor

  12. eclipse86

    eclipse86

    Lid geworden:
    29 aug 2005
    Berichten:
    4.285
    Locatie:
    Ieper,west vlaanderen
    zelfbouw-extra-300-2-55m

    van deze heb ik de tekening, echter moet ik eens nagaan, ik denk dat hij met ribben ook getekend is. maar deze bouwer heeft schuimvleugels gesneden...

    Laatst bewerkt door een moderator: 19 nov 2015
  13. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    @ Eclipse,
    dat ziet er ook goed uit, gaat alleen denk ik moeilijk worden om er een passende motor- en cocpitkap bij te zoeken, als ik de tekenaar niet weet.

    Cor

  14. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    Dit draadje maar weer eens onder het stof vandaan halen.
    Ik had verwacht er iets eerder aan te beginnen , maar helaas… tijd tijd tijd.

    Lang genoeg erover nagedacht en ik denk dat ik onderstaand model ga maken, waarvan Eclipse me op de tekening heeft geattendeerd. De voorkeur ging uit naar een tekening waarvan ik de motorkap en cockpitkap kant en klaar kan bestellen, maar dat zal helaas niet lukken. Ik zal ze in de loop der tijd zelf moeten maken …. Maar ja , dat geeft meer voldoening.. niet?!?
    Gisteren wilde ik het dwg bestand openen in Rhinoceros zodat ik de bestanden kan omzetten en aanpassen voor mn CNC-frees , maar Rhinoceros weigert het te openen. Als ik het “opent” zegt het programma dat er bepaalde zaken als layout verloren gaat , bij “importeren” zegt hij dat het gelukt is , alleen nergens de omlijning te zien.

    Kan een autocad of Rhinoceros kenner er eens naar kijken, waarom ik deze dwg bestanden niet kan openen of importeren.

    Stuur me een pb met je emailadres dan email ik de tekeningen in dwg formaat door.

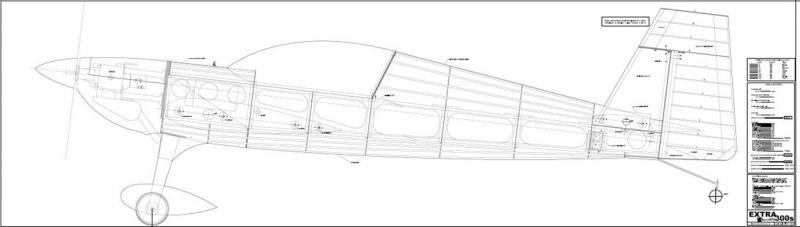

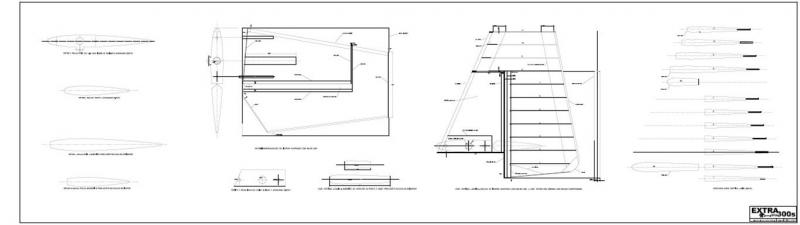

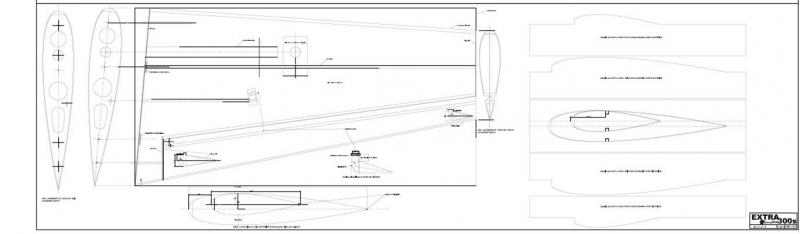

    Foto van de tekening romp en vleugel:
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    SPECIFICATION
    1. Project in approached scale (37%) of the real plane, for motors from 100cc to 150cc.
    2. Length of the FUSELAGE - 25.3dm (2530mm)
    3. Wingspan 28.2dm (2820mm)
    4. Weight of the COMPLETE STRUCTURE - 6900g
    5. Weight of the complete model WITHOUT FUEL - 14350g
    6. Weight of the complete model WITH FUEL / SMOKE OIL - 16050g
    7. Capacity of the tank of GASOLINE 1.000ml (1 Liter)
    8. Capacity of the tank of MIXTURE to PRODUCE SMOKE 700ml (0,7 Liters)
    9. Propeller MENZ - 26x12 or 30x10(wood) depends upon the engine.
    10. Spinner TRUTURN, 4¹/² inches
    11. Wheels 5 inches DUBRO inflatable, with aluminum cube.
    12. Wheels pants in fiberglass.
    13. Engine cowl, in two pieces (upper and lower) in fiberglass.
    AERODYNAMIC DETAILS:
    WINGS
    1. SYMMETRICAL profile (NACA-0018Modified) in the ROOT
    2. SYMMETRICAL profile (NACA-0024-64) in the TIPS.
    3. Construction - nucleus of Styrofoam type (P2-16Kg to 20Kg/m3) veneered with balsa wood
    (2.3mm).
    4. WING Area - 128dm²
    5. Wingspan - 2820mm
    6. Area of the ailerons (gross of the two wings) - 24dm²
    7. MAC - 5.2dm
    8. AR - 1:6
    9. CG - 1.67dm (167mm, of leading edge in the fuse).
    10. The wings are constructed in the form of PLUG IN to facilitate the transportation.
    AERODYNAMIC DETAILS:
    STABILIZER
    1. Profile symmetrical, (NACA - 0011 )
    2. Built with nucleus of styrofoan veneered with balsa wood (1.5mm).
    3. Wingspan - 11.6dm² (1160mm)
    4. Gross Area - 36.7dm²
    5. Area of the elevators -21.5dm²
    6. MAC - 3.4dm
    7. AR - 1:3
    8. CG - 1.26dm (126mm, of leading edge in the fuse).
    9. As the wings, the stabilizers are made in the form of PLUG IN to facilitate transportation.

    De tekeningen heb ik nog niet in detail bekeken. De tekening zegt dat de vleugel en stabilizer uit schuim worden gesneden. Ik ga er zowiezo ingedekte ribbenvleugel/stabilzer van maken.

    Bedankt,
    Cor

    Laatst bewerkt door een moderator: 17 nov 2015
  15. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    @ Derosa, Jammer dat je hem niet afbouwt. Zelf/scratch bouw vind ik het leukste, dus helaas , niet voor mij.

    Klein vraagje Derosa; de 2 zijpanelen van de romp, die zijn 2 mm , ik neem aan dat dat geen balsa is , maar een trip-multiplex of iets dergelijks.
    Oh ja en is er een reden dan je hem niet afbouwt , zitten er (grote) fouten in de tekening?


    Deze vraag blijft open:
    Cor

    Laatst bewerkt door een moderator: 19 nov 2015
  16. derosa

    derosa

    Lid geworden:
    18 jul 2005
    Berichten:
    522
    Locatie:
    Tongeren-belgie
    neen hoor, maar heb ne KRILL sukhoi 29 gekocht en het budget laat niet toe 2 grote bakken af te maken. de zijkanten van de romp heb ik van 3 mm berkentriplex gemaakt. kost 15 euro voor een plaat van 2.55m X1.25M

  17. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    Het is gelukt om ze te openen in Rhinoceros. Pieteralje heeft ze voor mij kunnen converteren.

    Op m'n gemakje uitzoeken welke onderdelen van welk hout gemaakt moeten worden en de freesbestanden maken.

    Het gaat nog wel eventjes duren voordat de daadwerkelijke bouw kan beginnen.

    Cor

  18. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    OEPS!!!

    pffff....... oh jee. waar ben ik aan begonnen.


    Een paar dagen geleden kwam ik op het briljante idee om de tekeningen uit te printen. Bij gebrek aan een copyshop in de buurt een laserprinter van iemand geleend ... voor A4-tjes :roll:

    Met adobe de tekeningen getiled en op de printknop gedrukt .... het ging redelijk snel die 325 pagina's ... :schrik:
    [​IMG]

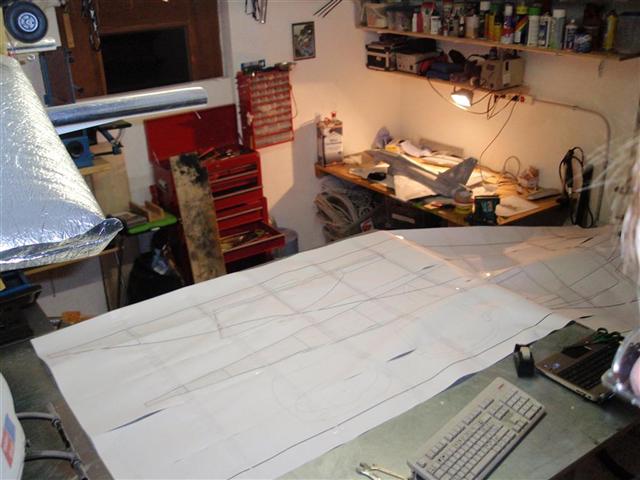

    Vandaag de moed bij elkaar gezameld om 1 van de tekeningen aan elkaar te plakken ... een puzzel van 65 A4-tjes.
    Het resultaat:
    [​IMG]

    Mn ouders zeiden altijd dat ik niet goed was in schatten. Ik moet ze helaas nu toch gelijk gaan geven.
    Ik dacht niet dat er zoveel verschil zou zitten in een toestel van pak 'm beet 2,5 meter span en eentje van 2,82 meter span. DE TEKENING VAN DE ROMP PAST NIET EENS OP MN BOUWTAFEL!!!!!! en zo klein is mn bouwtafel niet van 2 x 1,5 meter.

    Ben nu erg aan het twijfelen of ik het model wel ga bouwen. Ik ben bang dat het niet gaat lukken op mijn bouwtafel .

    Iemand die me kan overhalen en zeggen dat het geen probleem is om een romp van 253 centimeters op een bouwtafel van 2 meters te bouwen? ( tafel verlengen is geen optie)

    Cor :cry:

    Laatst bewerkt door een moderator: 17 nov 2015
  19. pieteralje

    pieteralje

    Lid geworden:
    7 dec 2003
    Berichten:
    768
    Locatie:
    Zwolle
    Hint: het is de wortel van 2 in het kwadraat en 1,5 in het kwadraat... Scheelt een paar cm's.
    Maar waar ga je hem neerzetten als hij klaar is?
    En anders toch gewoon een slag kleiner ja...

  20. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.504
    Locatie:
    Tirol -Oostenrijk
    @ Pieteralje, ... jaja dan is mn bouwtafle 2,54 m lang... maar niet echt gemakkelijk werken zo schuin .....

    pfffffff..... mischien toch maar iets verkleinen .... ik moet er nog eens over nadenken :-(

    Cor
